1 Koncepcja techniczna realizacji sieci teleinformatycznej w Gminie Cekcyn Wersja listopada 2004 Plik: Koncepcja budowy sieci IP dla Gminy Cekcyn v12

2 Metryka dokumentu: Autor: Dariusz Ciepliński, , Jerzy Łuczak, , Tytuł: Komentarz: Wersja 1.2 Liczba stron: 39 Data utworzenia: Data ostatniej wersji: Historia zmian: Data Autor Wersja Opis i odwołanie do poprzedniej wersji Dariusz Ciepliński 1.0 Utworzenie dokumentu Dariusz Ciepliński 1.1 Pierwsza wersja dokumentu Jerzy Łuczak 1.2 Uzupełnienie o tabele Przeglądy: Data Imię i Nazwisko Stanowisko Odwołanie do dokumentu z uwagami Zatwierdzenie: Data Imię, Nazwisko, Podpis Stanowisko/Firma Odwołanie do dokumentu z uwagami Dystrybucja: Wersja 1.12 Data: Strona: 2 z 388

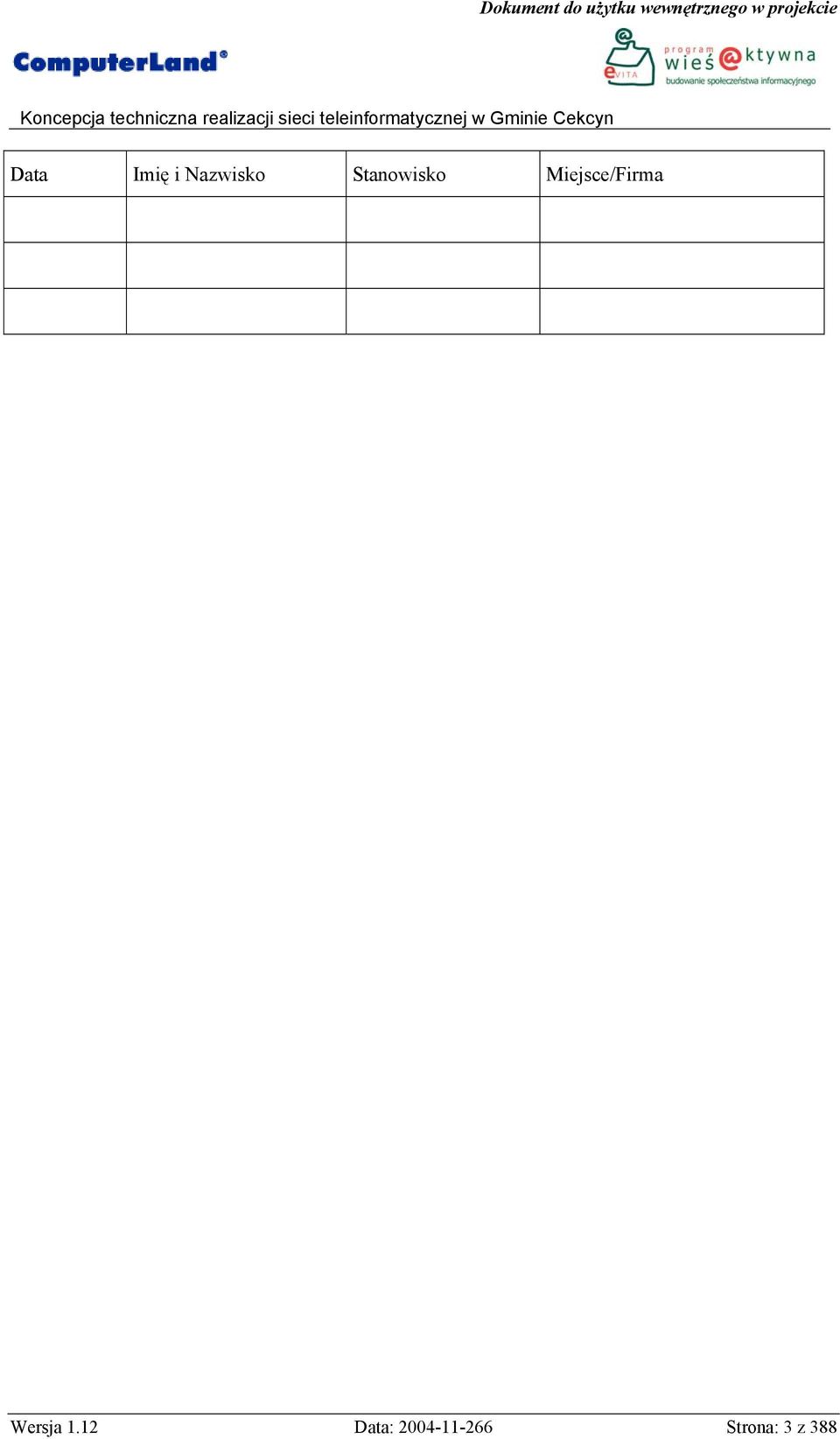

3 Data Imię i Nazwisko Stanowisko Miejsce/Firma Wersja 1.12 Data: Strona: 3 z 388

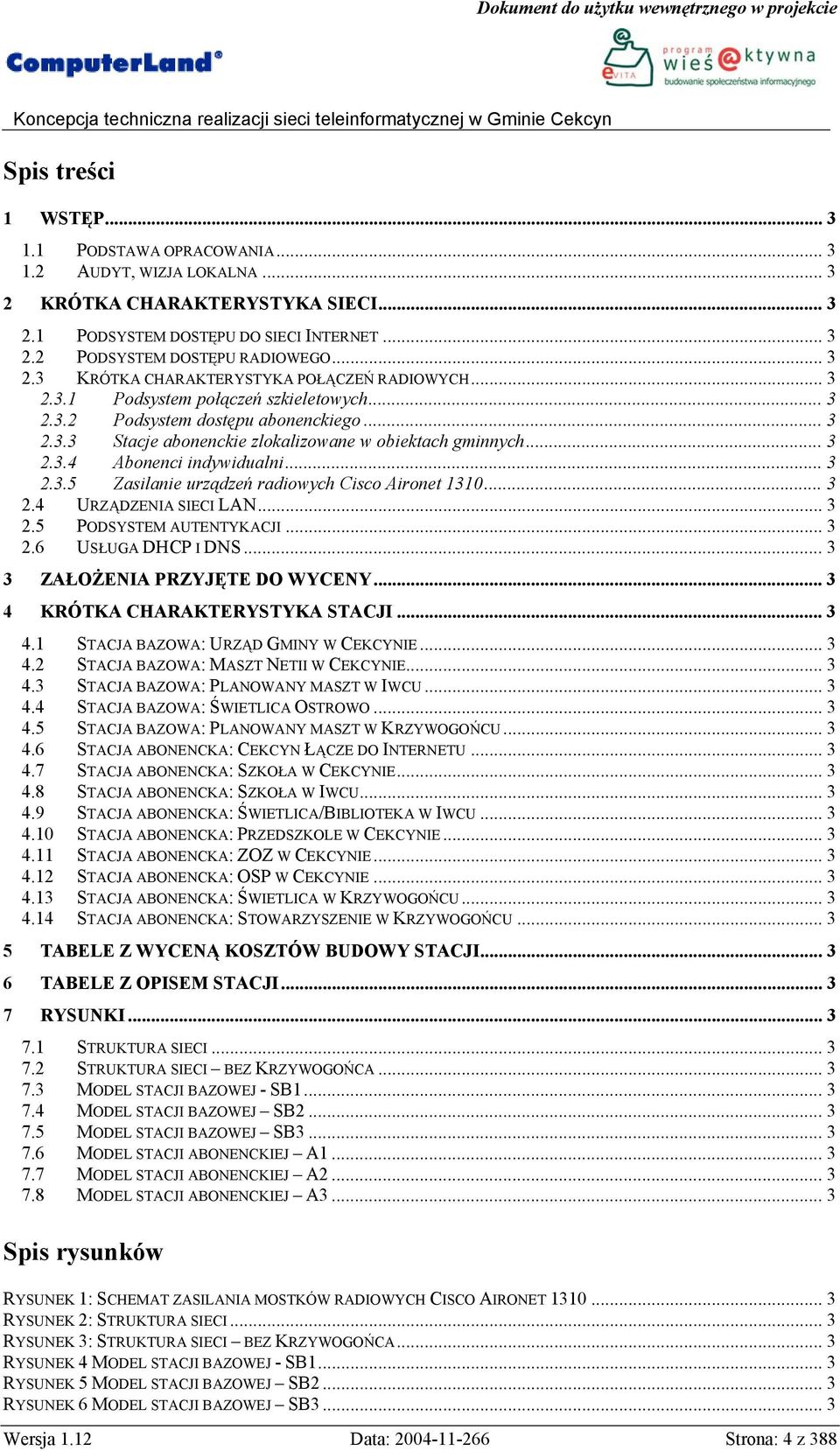

4 Spis treści 1 WSTĘP PODSTAWA OPRACOWANIA AUDYT, WIZJA LOKALNA KRÓTKA CHARAKTERYSTYKA SIECI PODSYSTEM DOSTĘPU DO SIECI INTERNET PODSYSTEM DOSTĘPU RADIOWEGO KRÓTKA CHARAKTERYSTYKA POŁĄCZEŃ RADIOWYCH Podsystem połączeń szkieletowych Podsystem dostępu abonenckiego Stacje abonenckie zlokalizowane w obiektach gminnych Abonenci indywidualni Zasilanie urządzeń radiowych Cisco Aironet URZĄDZENIA SIECI LAN PODSYSTEM AUTENTYKACJI USŁUGA DHCP I DNS ZAŁOŻENIA PRZYJĘTE DO WYCENY KRÓTKA CHARAKTERYSTYKA STACJI STACJA BAZOWA: URZĄD GMINY W CEKCYNIE STACJA BAZOWA: MASZT NETII W CEKCYNIE STACJA BAZOWA: PLANOWANY MASZT W IWCU STACJA BAZOWA: ŚWIETLICA OSTROWO STACJA BAZOWA: PLANOWANY MASZT W KRZYWOGOŃCU STACJA ABONENCKA: CEKCYN ŁĄCZE DO INTERNETU STACJA ABONENCKA: SZKOŁA W CEKCYNIE STACJA ABONENCKA: SZKOŁA W IWCU STACJA ABONENCKA: ŚWIETLICA/BIBLIOTEKA W IWCU STACJA ABONENCKA: PRZEDSZKOLE W CEKCYNIE STACJA ABONENCKA: ZOZ W CEKCYNIE STACJA ABONENCKA: OSP W CEKCYNIE STACJA ABONENCKA: ŚWIETLICA W KRZYWOGOŃCU STACJA ABONENCKA: STOWARZYSZENIE W KRZYWOGOŃCU TABELE Z WYCENĄ KOSZTÓW BUDOWY STACJI TABELE Z OPISEM STACJI RYSUNKI STRUKTURA SIECI STRUKTURA SIECI BEZ KRZYWOGOŃCA MODEL STACJI BAZOWEJ - SB MODEL STACJI BAZOWEJ SB MODEL STACJI BAZOWEJ SB MODEL STACJI ABONENCKIEJ A MODEL STACJI ABONENCKIEJ A MODEL STACJI ABONENCKIEJ A Spis rysunków RYSUNEK 1: SCHEMAT ZASILANIA MOSTKÓW RADIOWYCH CISCO AIRONET RYSUNEK 2: STRUKTURA SIECI...3 RYSUNEK 3: STRUKTURA SIECI BEZ KRZYWOGOŃCA... 3 RYSUNEK 4 MODEL STACJI BAZOWEJ - SB RYSUNEK 5 MODEL STACJI BAZOWEJ SB RYSUNEK 6 MODEL STACJI BAZOWEJ SB Wersja 1.12 Data: Strona: 4 z 388

5 RYSUNEK 7 MODEL STACJI ABONENCKIEJ A RYSUNEK 8 MODEL STACJI ABONENCKIEJ A RYSUNEK 9 MODEL STACJI ABONENCKIEJ A Spis tabel TABELA 1: WYCENA PRAC I ROBÓT... 3 TABELA 2: OGÓLNA CHARAKTERYSTYKA STACJI... 3 TABELA 3: WYKAZ WYMAGANYCH PRAC PROJEKTOWYCH... 3 TABELA 4: WYKAZ WYMAGANYCH PRAC BUDOWALNO-MONTAŻOWYCH... 3 TABELA 5: ZAKRES PRAC RADIOWYCH... 3 TABELA 6: WYKAZ URZĄDZEŃ I MATERIAŁÓW CISCO... 3 Wersja 1.12 Data: Strona: 5 z 388

6 1 Wstęp Niniejszy dokument jest koncepcją techniczną realizacji sieci teleinformatycznej w Gminie Cekcyn. 1.1 Podstawa opracowania Podstawą wykonania koncepcji technicznej jest list intencyjny, podpisany pomiędzy Fundacją Wspomagania Wsi a ComputerLand S.A.. Projekt Budowanie społeczeństwa informacyjnego - e-vita to pilotażowy program skierowany do społeczności wsi i małych miast. Celem całego przedsięwzięcia jest popularyzacja konkretnych zastosowań nowoczesnych technologii informacyjnych (IT) wśród społeczności wiejskich w całym kraju oraz praktyczne przygotowanie gmin do korzystania z możliwości rozwoju społeczno-gospodarczego, jakie dają te technologie. Wszystkie działania realizowane w ramach projektu skierowane są przede wszystkim do samorządu, lokalnych przedsiębiorców, organizacji pozarządowych i młodzieży. Korzyści uzyskane przez beneficjantów programu oraz wypracowane modele działań, możliwości zastosowań, a także konkretne przedsięwzięcia z wykorzystaniem technologii informacyjnych, będą służyć jako przykład oraz stanowić zachętę i inspirację do podejmowania podobnych inicjatyw przez inne społeczności wiejskie. 1.2 Audyt, wizja lokalna Do opracowania niniejszego dokumentu wykorzystano: Mapy i plany terenu przekazane przez Gminę; Wstępne plany Gminy w zakresie planowanej sieci; Materiały zebrane podczas audytu obiektów gminnych. Audyt został przeprowadzony z uwzględnieniem listy priorytetów nadanych obiektom gminnym przez FWW: Miejscowość Instytucja Etap 1) Urząd Gminy (ul. Szkolna 2) 0 Cekcyn 2) Gminna Biblioteka Publiczna (w budynku Urzędu Gminy) 3) Policja (w budynku Urzędu Gminy) 4) Gminny Ośrodek Kultury (ul. Szkolna) 5) Gimnazjum (ul. Szkolna 8) Wersja 1.12 Data: Strona: 6 z 388

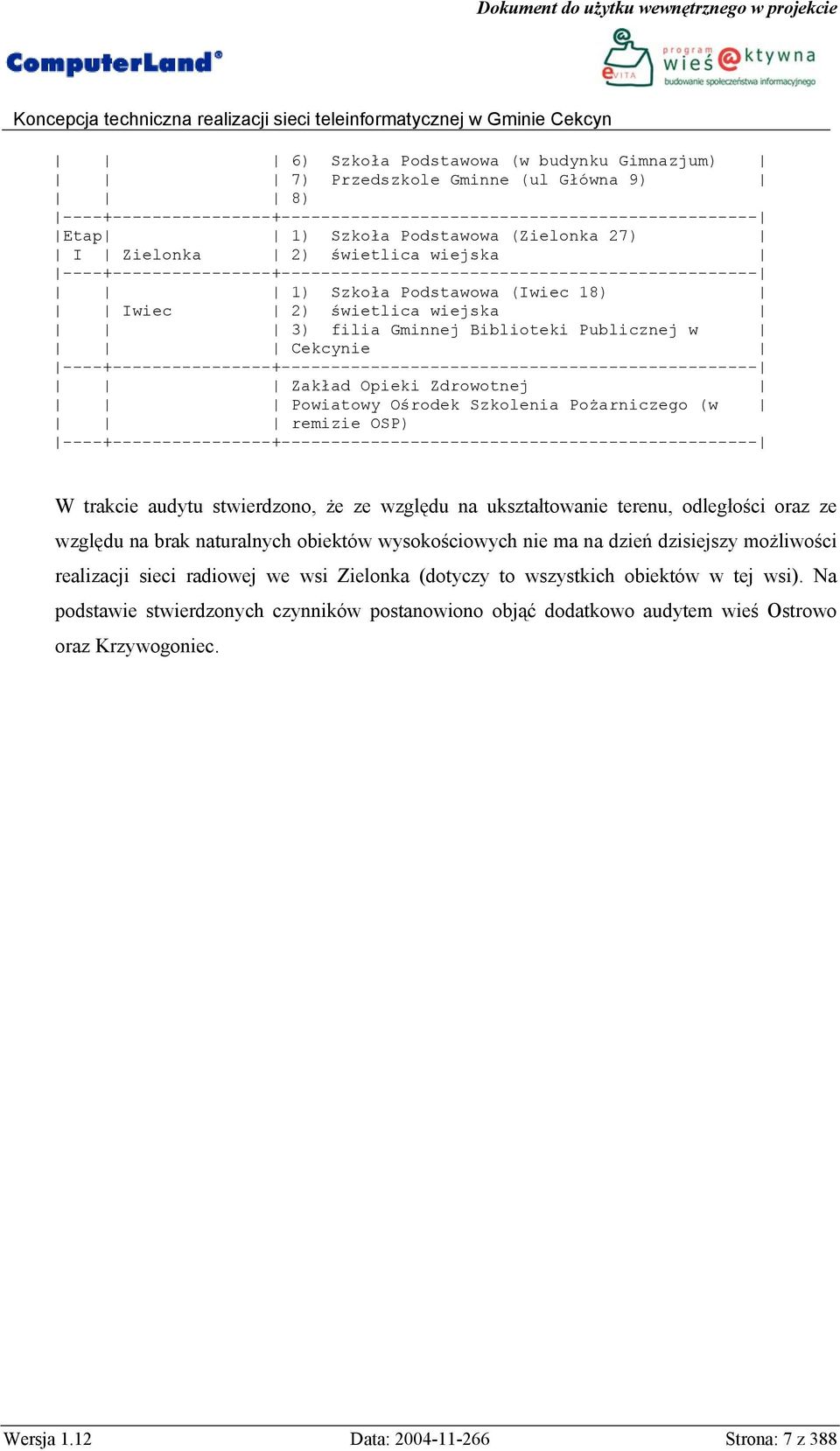

7 6) Szkoła Podstawowa (w budynku Gimnazjum) 7) Przedszkole Gminne (ul Główna 9) 8) Etap 1) Szkoła Podstawowa (Zielonka 27) I Zielonka 2) świetlica wiejska ) Szkoła Podstawowa (Iwiec 18) Iwiec 2) świetlica wiejska 3) filia Gminnej Biblioteki Publicznej w Cekcynie Zakład Opieki Zdrowotnej Powiatowy Ośrodek Szkolenia Pożarniczego (w remizie OSP) W trakcie audytu stwierdzono, że ze względu na ukształtowanie terenu, odległości oraz ze względu na brak naturalnych obiektów wysokościowych nie ma na dzień dzisiejszy możliwości realizacji sieci radiowej we wsi Zielonka (dotyczy to wszystkich obiektów w tej wsi). Na podstawie stwierdzonych czynników postanowiono objąć dodatkowo audytem wieś Ostrowo oraz Krzywogoniec. Wersja 1.12 Data: Strona: 7 z 388

8 2 Krótka charakterystyka sieci Sieć teleinformatyczna dla Gminy Cekcyn, która została objęta niniejszą koncepcją łączyć będzie z Internetem następujące obiekty gminne: Cekcyn: o o o o o o o o Urząd Gminy Gminny Ośrodek Kultury Biblioteka Policja Gimnazjum i Szkoła Podstawowa Przedszkole Zakład Opieki Zdrowotnej Ośrodek Szkolenia Pożarniczego Iwiec: o o Szkoła Podstawowa Świetlica wiejska Ostrowo: o Świetlica wiejska Krzywogoniec: o Świetlica wiejska o Budynek Stowarzyszenia na Rzecz Ekorozwoju Sołectwa Krzywogoniec Ponadto sieć będzie umożliwiała podłączenie poprzez interfejs radiowy WLAN IEEE b gospodarstw domowych znajdujących się w w/w miejscowościach w polu działania systemu radiowego. Wszystkie połączenia radiowe pracować będą wg. standardu IEEE b (maks. 11 Mb/s). 2.1 Podsystem dostępu do sieci Internet Podsystem dostępu do sieci Internet zlokalizowany będzie w budynku Urzędu Gminy oraz w węźle firmy PPHU PRO-BIT, która realizować będzie łączność do Internetu. Podsystem składać się będzie z routera internetowego Cisco 1841, do którego zostanie podłączone poprzez port Ethernet, połączenie do Internetu. Połączenie pomiędzy węzłem PPHU PRO-BIT, a UG zostanie zrealizowane poprzez połączenie radiowe WLAN IEEE b. Docelowo, łączność z Internetem będzie realizowana poprzez łącze internetowe Frame Realy Polpak o przepustowości 2 Mb/s doprowadzone do Urzędu Gminy. W tym celu przewidziano w Wersja 1.12 Data: Strona: 8 z 388

9 routerze dostępowym port szeregowy z interfejsem V.35. Router będzie musiał zostać przeniesiony do UG, a łącze radiowe do węzła PPHU PRO-BIT zostanie zlikwidowane. Ponadto węzeł internetowy obejmował będzie (budynek UG): zaporę ogniową Cisco PIX 515, przełącznik pomocniczy z serii Catalyst 2950 oraz opcjonalnie Content Engine 510, który pracowałby jako cache WWW. 2.2 Podsystem dostępu radiowego Zastosowane zostaną urządzenia radiowe pracujące w standardzie IEEE b z serii Cisco Aironet 1310 oraz dla mniejszych stacji abonenckich urządzenia radiowe Cisco Aironet WGB 352. Urządzenia radiowe będą użyte do połączenia pomiędzy sobą poszczególnych węzłów sieci (połączenia punkt-punkt) oraz do pokrycia sygnałem radiowym jak największej ilości gospodarstw domowych możliwych do objęcia z wykorzystaniem zaplanowanych stacji bazowych. Jako założenie została przyjęta zasada, że wybór i lokalizacja miejsc na stacje bazowe wynika w pierwszym względzie z doprowadzenia sygnały do obiektów gminnych a w drugim względzie z umożliwienia podłączenia gospodarstw domowych. Kolejnym elementem, który z tych samych powodów nie był brany pod uwagę jest potencjalna ilość abonentów obsługiwanych przez poszczególne stacje bazowe. Należy zwrócić uwagę, że niektóre obiekty gminne będą podłączone do systemu na zasadzie abonenta (obiekty te zostały nazwane stacjami abonenckimi w przeciwieństwie do stacji bazowych). Szczegółowe informacje na temat ilości i typów planowanych urządzeń radiowych zostały zebrane w Tabela 5. Rozważa się możliwość zredukowania ilości urządzeń radiowych (a co za tym idzie ilości używanych kanałów radiowych) poprzez podłączenie dwóch lub trzech anten rozsiewczych do jednego urządzenia radiowego poprzez rozdzielacz sygnału (ang. splitter). Będzie miało to wpływ na pojemność systemu jednak konieczność taka może być podyktowana realnym oddziaływaniem pół elektromagnetycznych urządzeń radiowych w miejscu ich instalacji i wynikającą z tego koniecznością redukcji ilości używanych kanałów radiowych (częstotliwości radiowych). 2.3 Krótka charakterystyka połączeń radiowych Sieć radiowa na terenie gminy będzie wykorzystywana do przyłączenia abonentów gminy do sieci teleinformatycznej gminy Cekcyn metodą bezprzewodową. Połączenia radiowe będą korzystały ze standardu b (prędkości transmisji od 1Mbps do 11Mbps). Innym rodzajem połączeń radiowych będą połączenia wykorzystywane w sieci szkieletowej gminy. Wersja 1.12 Data: Strona: 9 z 388

10 2.3.1 Podsystem połączeń szkieletowych Połączenia radiowe tego rodzaju będą wykorzystywane do połączeń punkt-punkt pomiędzy stacjami bazowymi i stacjami abonenckimi. Połączenia zostaną zrealizowane w technologii radiowej zgodnej ze standardem b umożliwiającej transmisję do 11 Mbps z wykorzystaniem anten Cisco AIR-ANT3338 (Dish 21dBi) lub AIR-ANT1949 (Yagi 13dBi) o wysokim uzysku sygnału i gwarantujących najlepszą jakość długich połączeń przy zachowaniu dopuszczalnych poziomów wypromieniowywanej mocy. Dla połączeń 3-5 km w warunkach spełniających następujące warunki: widoczność wzrokowa anten oraz w odległości nie mniejszej niż 10 metrów od osi łączącej obie anteny brak jakichkolwiek przeszkód takich jak budynki, drzewa i inne przeszkody; brak zakłóceń w eterze, szczególnie w pobliżu anten o częstotliwościach 2,4-2,5 GHz brak obiektów powodujących odbicia sygnału antenowego w bryle przestrzennej stożka o kącie ok. 12 stopni; instalacja na wysokości co najmniej 15 metrów ponad ziemią będzie możliwe uzyskanie połączeń radiowych dobrej jakości 11 Mbps Podsystem dostępu abonenckiego System dostępu abonenckiego będzie realizowany w oparciu o wybrane rodzaje anten ze względu na charakterystykę promieniowania, uzysk antenowy oraz typ montażu. Dla punktów rozsiewczych abonenckich przewidziano anteny: AIR-ANT2410Y-R (YAGI 10 dbi) -o kącie promieniowania ok 50 stopni; AIR-ANT2506 (Omni 5,2 dbi) antena o dookólna; AIR-ANT1949 (YAGI 13 dbi) ; Kierunek naświetlania i ustawienie anten rozsiewczych będzie dobrane ze względu na usytuowanie obiektów gminnych oraz rozmieszczenie i gęstość gospodarstw domowych Stacje abonenckie zlokalizowane w obiektach gminnych Stacje abonenckie zlokalizowane w obiektach gminnych to abonenci systemu należący do instytucji i urzędów gminy takich jak Urząd Gminy, szkoły, przedszkola, świetlice. Komórki abonenckie zostały dobrane pod kątem tych abonentów tak, by zapewnić dla nich sygnał dobrej jakości zapewniający maksymalne prędkości na interfejsie radiowym. Zakłada się, że abonenci Ci mają najwyższy priorytet w korzystaniu z tego systemu i zostaną oni wyposażeni w kompletne urządzenia odbiorcze Cisco. Wersja 1.12 Data: Strona: 10 z 388

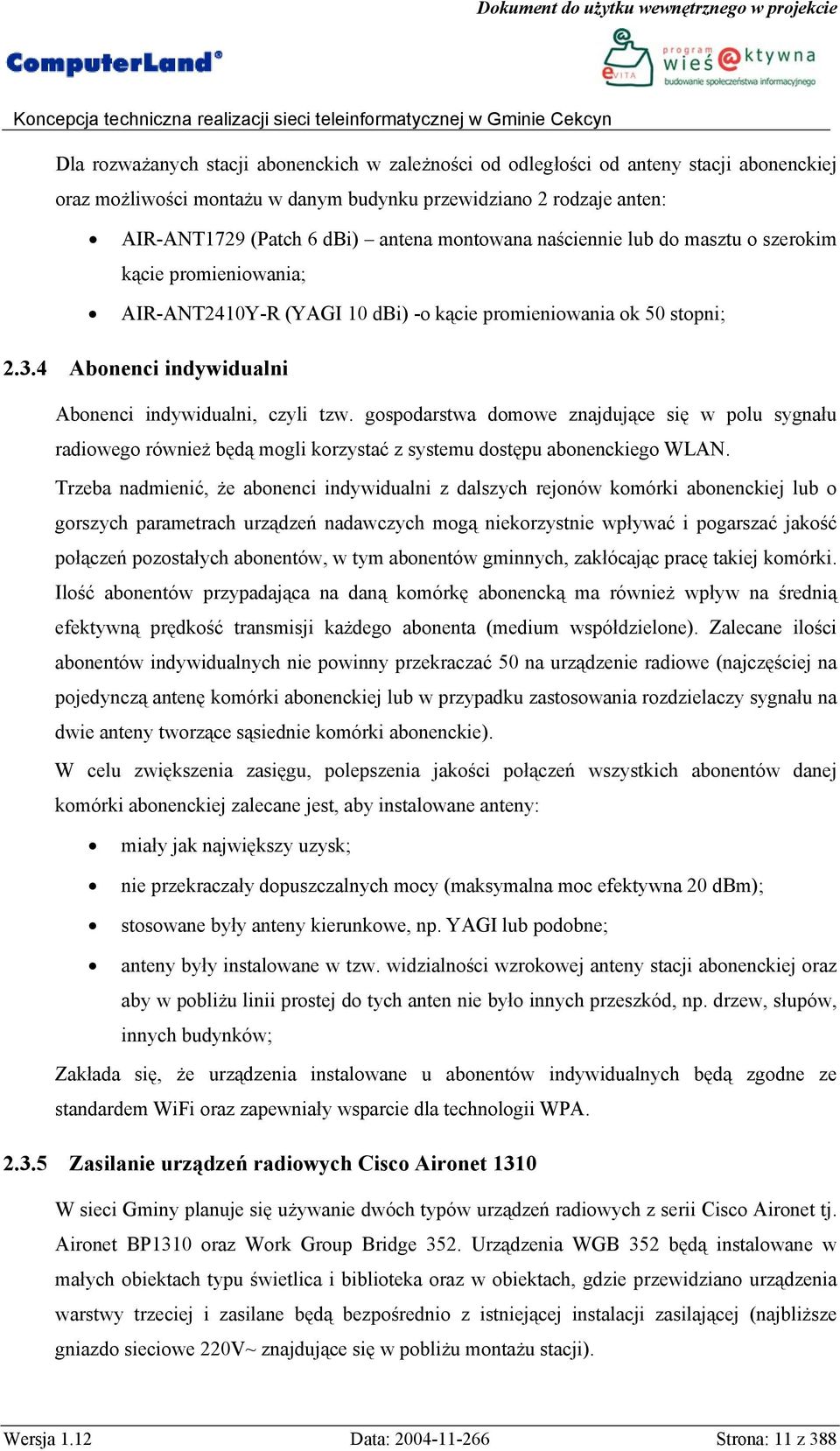

11 Dla rozważanych stacji abonenckich w zależności od odległości od anteny stacji abonenckiej oraz możliwości montażu w danym budynku przewidziano 2 rodzaje anten: AIR-ANT1729 (Patch 6 dbi) antena montowana naściennie lub do masztu o szerokim kącie promieniowania; AIR-ANT2410Y-R (YAGI 10 dbi) -o kącie promieniowania ok 50 stopni; Abonenci indywidualni Abonenci indywidualni, czyli tzw. gospodarstwa domowe znajdujące się w polu sygnału radiowego również będą mogli korzystać z systemu dostępu abonenckiego WLAN. Trzeba nadmienić, że abonenci indywidualni z dalszych rejonów komórki abonenckiej lub o gorszych parametrach urządzeń nadawczych mogą niekorzystnie wpływać i pogarszać jakość połączeń pozostałych abonentów, w tym abonentów gminnych, zakłócając pracę takiej komórki. Ilość abonentów przypadająca na daną komórkę abonencką ma również wpływ na średnią efektywną prędkość transmisji każdego abonenta (medium współdzielone). Zalecane ilości abonentów indywidualnych nie powinny przekraczać 50 na urządzenie radiowe (najczęściej na pojedynczą antenę komórki abonenckiej lub w przypadku zastosowania rozdzielaczy sygnału na dwie anteny tworzące sąsiednie komórki abonenckie). W celu zwiększenia zasięgu, polepszenia jakości połączeń wszystkich abonentów danej komórki abonenckiej zalecane jest, aby instalowane anteny: miały jak największy uzysk; nie przekraczały dopuszczalnych mocy (maksymalna moc efektywna 20 dbm); stosowane były anteny kierunkowe, np. YAGI lub podobne; anteny były instalowane w tzw. widzialności wzrokowej anteny stacji abonenckiej oraz aby w pobliżu linii prostej do tych anten nie było innych przeszkód, np. drzew, słupów, innych budynków; Zakłada się, że urządzenia instalowane u abonentów indywidualnych będą zgodne ze standardem WiFi oraz zapewniały wsparcie dla technologii WPA Zasilanie urządzeń radiowych Cisco Aironet 1310 W sieci Gminy planuje się używanie dwóch typów urządzeń radiowych z serii Cisco Aironet tj. Aironet BP1310 oraz Work Group Bridge 352. Urządzenia WGB 352 będą instalowane w małych obiektach typu świetlica i biblioteka oraz w obiektach, gdzie przewidziano urządzenia warstwy trzeciej i zasilane będą bezpośrednio z istniejącej instalacji zasilającej (najbliższe gniazdo sieciowe 220V~ znajdujące się w pobliżu montażu stacji). Wersja 1.12 Data: Strona: 11 z 388

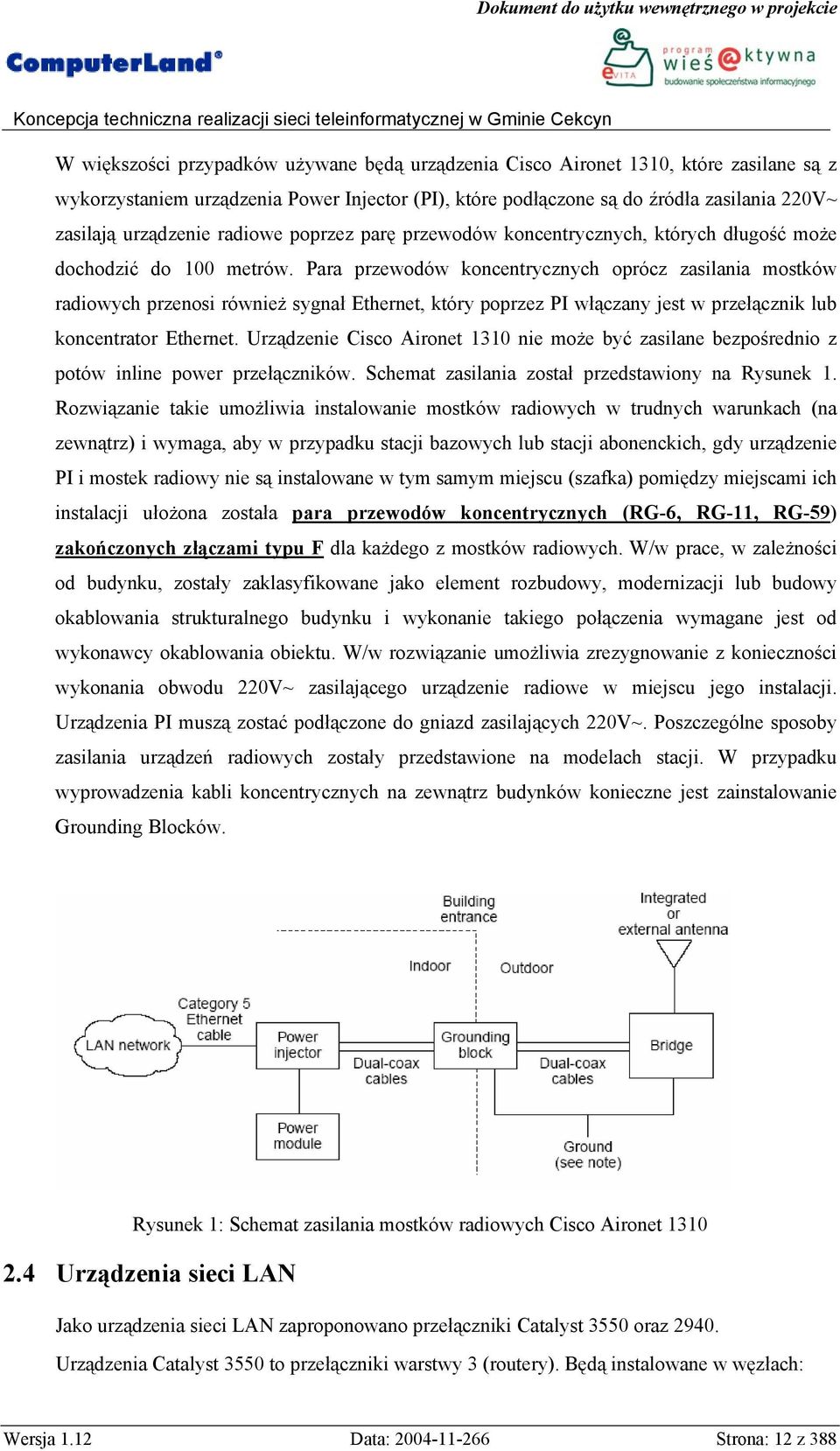

12 W większości przypadków używane będą urządzenia Cisco Aironet 1310, które zasilane są z wykorzystaniem urządzenia Power Injector (PI), które podłączone są do źródła zasilania 220V~ zasilają urządzenie radiowe poprzez parę przewodów koncentrycznych, których długość może dochodzić do 100 metrów. Para przewodów koncentrycznych oprócz zasilania mostków radiowych przenosi również sygnał Ethernet, który poprzez PI włączany jest w przełącznik lub koncentrator Ethernet. Urządzenie Cisco Aironet 1310 nie może być zasilane bezpośrednio z potów inline power przełączników. Schemat zasilania został przedstawiony na Rysunek 1. Rozwiązanie takie umożliwia instalowanie mostków radiowych w trudnych warunkach (na zewnątrz) i wymaga, aby w przypadku stacji bazowych lub stacji abonenckich, gdy urządzenie PI i mostek radiowy nie są instalowane w tym samym miejscu (szafka) pomiędzy miejscami ich instalacji ułożona została para przewodów koncentrycznych (RG-6, RG-11, RG-59) zakończonych złączami typu F dla każdego z mostków radiowych. W/w prace, w zależności od budynku, zostały zaklasyfikowane jako element rozbudowy, modernizacji lub budowy okablowania strukturalnego budynku i wykonanie takiego połączenia wymagane jest od wykonawcy okablowania obiektu. W/w rozwiązanie umożliwia zrezygnowanie z konieczności wykonania obwodu 220V~ zasilającego urządzenie radiowe w miejscu jego instalacji. Urządzenia PI muszą zostać podłączone do gniazd zasilających 220V~. Poszczególne sposoby zasilania urządzeń radiowych zostały przedstawione na modelach stacji. W przypadku wyprowadzenia kabli koncentrycznych na zewnątrz budynków konieczne jest zainstalowanie Grounding Blocków. Rysunek 1: Schemat zasilania mostków radiowych Cisco Aironet Urządzenia sieci LAN Jako urządzenia sieci LAN zaproponowano przełączniki Catalyst 3550 oraz Urządzenia Catalyst 3550 to przełączniki warstwy 3 (routery). Będą instalowane w węzłach: Wersja 1.12 Data: Strona: 12 z 388

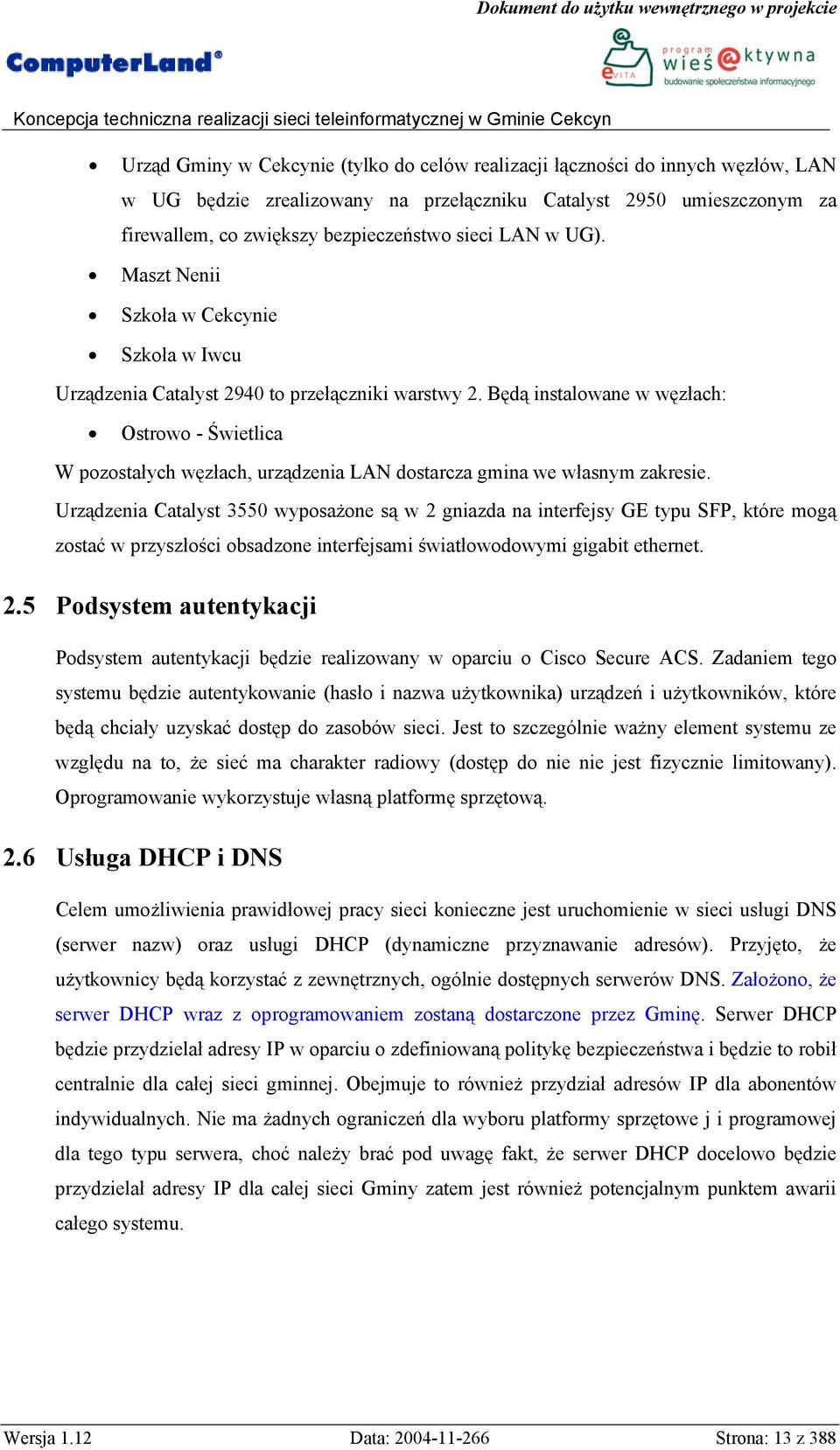

13 Urząd Gminy w Cekcynie (tylko do celów realizacji łączności do innych węzłów, LAN w UG będzie zrealizowany na przełączniku Catalyst 2950 umieszczonym za firewallem, co zwiększy bezpieczeństwo sieci LAN w UG). Maszt Nenii Szkoła w Cekcynie Szkoła w Iwcu Urządzenia Catalyst 2940 to przełączniki warstwy 2. Będą instalowane w węzłach: Ostrowo - Świetlica W pozostałych węzłach, urządzenia LAN dostarcza gmina we własnym zakresie. Urządzenia Catalyst 3550 wyposażone są w 2 gniazda na interfejsy GE typu SFP, które mogą zostać w przyszłości obsadzone interfejsami światłowodowymi gigabit ethernet. 2.5 Podsystem autentykacji Podsystem autentykacji będzie realizowany w oparciu o Cisco Secure ACS. Zadaniem tego systemu będzie autentykowanie (hasło i nazwa użytkownika) urządzeń i użytkowników, które będą chciały uzyskać dostęp do zasobów sieci. Jest to szczególnie ważny element systemu ze względu na to, że sieć ma charakter radiowy (dostęp do nie nie jest fizycznie limitowany). Oprogramowanie wykorzystuje własną platformę sprzętową. 2.6 Usługa DHCP i DNS Celem umożliwienia prawidłowej pracy sieci konieczne jest uruchomienie w sieci usługi DNS (serwer nazw) oraz usługi DHCP (dynamiczne przyznawanie adresów). Przyjęto, że użytkownicy będą korzystać z zewnętrznych, ogólnie dostępnych serwerów DNS. Założono, że serwer DHCP wraz z oprogramowaniem zostaną dostarczone przez Gminę. Serwer DHCP będzie przydzielał adresy IP w oparciu o zdefiniowaną politykę bezpieczeństwa i będzie to robił centralnie dla całej sieci gminnej. Obejmuje to również przydział adresów IP dla abonentów indywidualnych. Nie ma żadnych ograniczeń dla wyboru platformy sprzętowe j i programowej dla tego typu serwera, choć należy brać pod uwagę fakt, że serwer DHCP docelowo będzie przydzielał adresy IP dla całej sieci Gminy zatem jest również potencjalnym punktem awarii całego systemu. Wersja 1.12 Data: Strona: 13 z 388

14 3 Założenia przyjęte do wyceny Na potrzeby wyceny prac projektowych oraz montażono-budowlanych przyjęto następujące założenia: Gmina dostarczy na własny koszt mapki i podkłady geodezyjne wymagane w procesie inwestycyjnym; Gmina dostarczy urządzenia LAN (koncentrator lub przełącznik) w obiektach, gdzie nie przewidziano urządzeń Cisco. Gmina dokona rozprowadzenia sygnału Ethernet (okablowanie) we wszystkich obiektach. Założono, że Gmina we własny zakresie dostarczy i uruchomi serwer DHCP, który jest niezbędny do prawidłowego działania systemu. Wersja 1.12 Data: Strona: 14 z 388

15 4 Krótka charakterystyka stacji W rozdziale przedstawiono krótką charakterystykę poszczególnych węzłów radiowych (stacji) tworzących sieć teleinformatyczną Gminy Cekcyn dla objętego koncepcją zakresu. 4.1 Stacja bazowa: Urząd Gminy w Cekcynie Jest to węzeł centralny sieci. Anteny zostaną zlokalizowane na dachu Urzędu, będą to 13,5dBi YAGI w kierunku węzła CE_06 (Łącze do Internetu). 13,5dBi YAGI w kierunku węzła CE_07 (Maszt Netii). 5,2dBi OMNI dla pozostałych obiektów w Cekcynie. Punktem centralnym sieci będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą urządzenia radiowe oraz firewall, a także węzły połączone poprzez skrętke UTP (Biblioteka, Policja, Ośrodek Kultury). W węźle tym znajdować się będzie także część podsystemu dostępu do Internetu (firewall), strefa chroniona za firewallem (serwery ACS oraz DHCP), a także wydzielona sieć Urządu Gminy, chroniona przez firewall. Kod Nazwa Adres Typ CE_01 Urząd Gminy w Cekcynie Cekcyn, Szkolna 2 SB1 4.2 Stacja bazowa: Maszt Netii w Cekcynie Jest to stacja, z której rozchodzą się połączenia do obiektów zlokalizowanych poza Cekcynem. Będą to połaczenia: 13,5dBi YAGI w kierunku węzła CE_01 (Urząd Gminy). 21dBi DISH w kierunku węzła CE_09 (Planowany maszt w Iwcu). 21dBi DISH w kierunku węzła CE_13 (Planowany maszt w Krzywogońcu). W węźle zainstalowany będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą urządzenia radiowe. Kod Nazwa Adres Typ CE_07 Maszt Netii w Cekcynie W pobliżu OSP SB2 4.3 Stacja bazowa: Planowany maszt w Iwcu Na maszcie umieszczone będą anteny: 21dBi DISH w kierunku węzła CE_07 (Maszt Nenii w Cekcynie). Wersja 1.12 Data: Strona: 15 z 388

16 Trzy anteny 13,5dBi YAGI na spliterze kierunku węzłów CE_10 (Szkoła w Iwcu), CE_11 (Biblioteka w Iwcu) oraz CE_12 (Świetlica Ostrowo). Z sygnału tych anten, mogą również korzystać będący w ich zasięgu mieszkańcy wsi Iwiec. W węźle tym nie jest planowane użycie urządzeń LAN. Dwa urządzenia radiowe będą połączone pomiędzy sobą skrosowanym kablem ethernet. Kod Nazwa Adres Typ CE_09 Planowany maszt w Iwcu Iwiec, Okolice kościoła SB3 4.4 Stacja bazowa: Świetlica Ostrowo Na obiekcie umieszczone będą anteny: 13dBi YAGI w kierunku węzła CE_09 (Planowany maszt w Iwcu). 5,2dBi OMNI dla mieszkańców wsi Ostrowo. W węźle zostanie zainstalowany przełącznik Catalyst 2940, do którego zostana dołączone lokalne komputery oraz urządzenia radiowe. Kod Nazwa Adres Typ CE_12 Świetlica Ostrowo Ostrowo 16 SB1 4.5 Stacja bazowa: Planowany maszt w Krzywogońcu Na maszcie umieszczone będą anteny: 21dBi DISH w kierunku węzła CE_07 (Maszt Nenii w Cekcynie). Dwie anteny 10dBi YAGI na spliterze wzdłuż drogi. Z sygnału tych anten, mogą korzystać będący w ich zasięgu mieszkańcy wsi Krzywogoniec. W węźle tym nie jest planowane użycie urządzeń LAN. Dwa urządzenia radiowe będą połączone pomiędzy sobą skrosowanym kablem ethernet. Kod Nazwa Adres Typ CE_13 Planowany maszt w Krzywogońcu Obok Świetlicy bądź Stowarzyszenia SB3 4.6 Stacja abonencka: Cekcyn Łącze do Internetu Na obiekcie umieszczona będzie antena: 13dBi YAGI w kierunku węzła CE_01 (Urząd Gminy w Cekcynie). Wersja 1.12 Data: Strona: 16 z 388

17 W węźle zostanie zainstalowany router dostępowy Cisco Kod Nazwa Adres Typ CE_06 Cekcyn łącze do Internetu Cekcyn, Główna 1 A1 4.7 Stacja abonencka: Szkoła w Cekcynie Na obiekcie umieszczona będzie antena: 6dBi PATCH w kierunku węzła CE_01 (Urząd Gminy w Cekcynie). W węźle zainstalowany będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą urządzenie radiowe oraz istniejąca sieć LAN. Kod Nazwa Adres Typ CE_05 Szkoła w Cekcynie Cekcyn, Szkolna 8 A1 4.8 Stacja abonencka: Szkoła w Iwcu Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła CE_09 (Planowany maszt w Iwcu). W węźle zainstalowany będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą urządzenie radiowe oraz istniejąca sieć LAN. Kod Nazwa Adres Typ CE10 Szkoła w Iwcu Iwiec 18 A1 4.9 Stacja abonencka: Świetlica/Biblioteka w Iwcu Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła CE_09 (Planowany maszt w Iwcu). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Możliwa jest komunikacja do 8 komputerów z tego węzła. Kod Nazwa Adres Typ CE_11 Świetlica/Biblioteka w Iwcu Iwiec 11 A Stacja abonencka: Przedszkole w Cekcynie Na obiekcie umieszczona będzie antena: Wersja 1.12 Data: Strona: 17 z 388

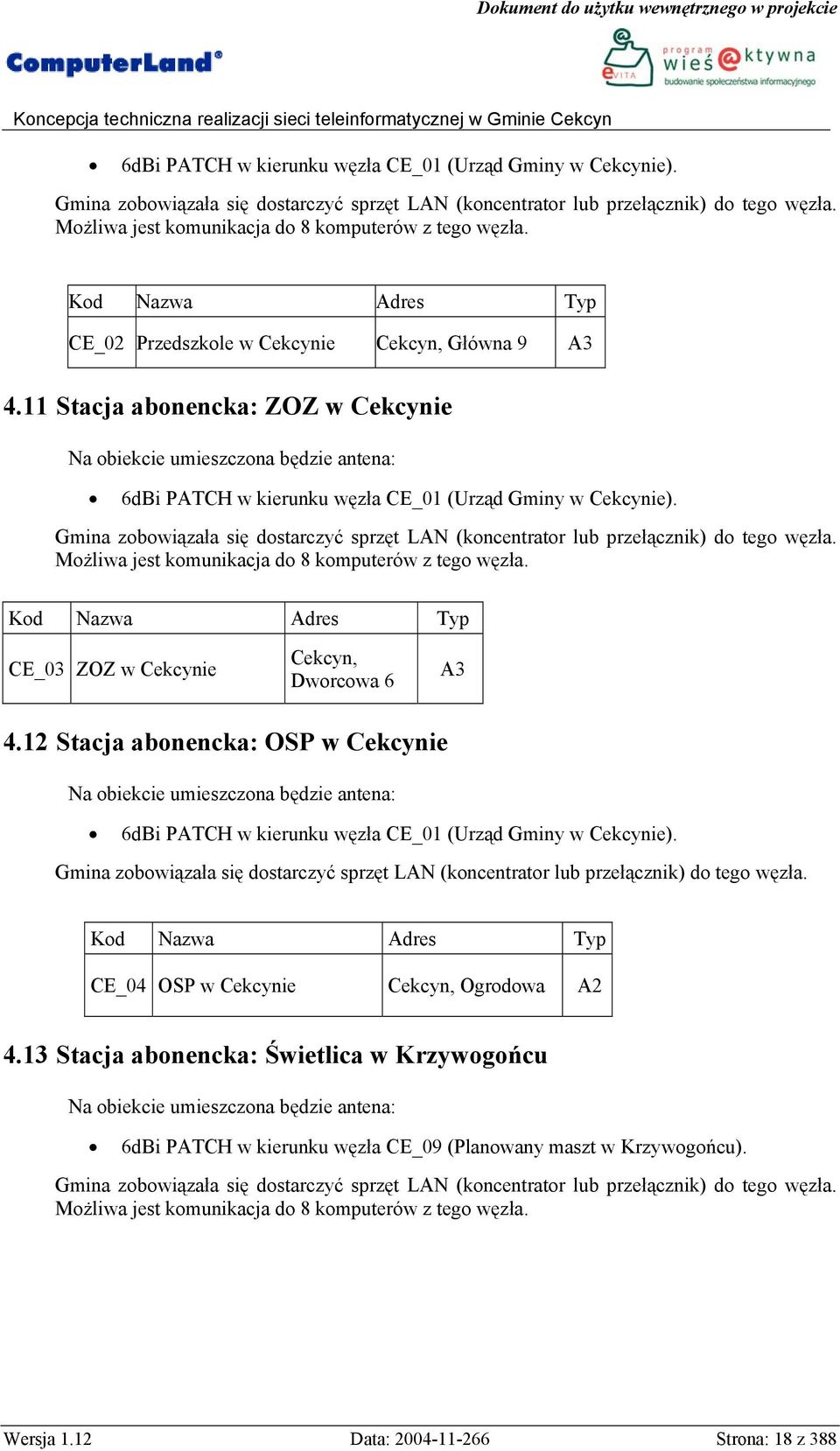

18 6dBi PATCH w kierunku węzła CE_01 (Urząd Gminy w Cekcynie). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Możliwa jest komunikacja do 8 komputerów z tego węzła. Kod Nazwa Adres Typ CE_02 Przedszkole w Cekcynie Cekcyn, Główna 9 A Stacja abonencka: ZOZ w Cekcynie Na obiekcie umieszczona będzie antena: 6dBi PATCH w kierunku węzła CE_01 (Urząd Gminy w Cekcynie). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Możliwa jest komunikacja do 8 komputerów z tego węzła. Kod Nazwa Adres Typ CE_03 ZOZ w Cekcynie Cekcyn, Dworcowa 6 A Stacja abonencka: OSP w Cekcynie Na obiekcie umieszczona będzie antena: 6dBi PATCH w kierunku węzła CE_01 (Urząd Gminy w Cekcynie). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Kod Nazwa Adres Typ CE_04 OSP w Cekcynie Cekcyn, Ogrodowa A Stacja abonencka: Świetlica w Krzywogońcu Na obiekcie umieszczona będzie antena: 6dBi PATCH w kierunku węzła CE_09 (Planowany maszt w Krzywogońcu). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Możliwa jest komunikacja do 8 komputerów z tego węzła. Wersja 1.12 Data: Strona: 18 z 388

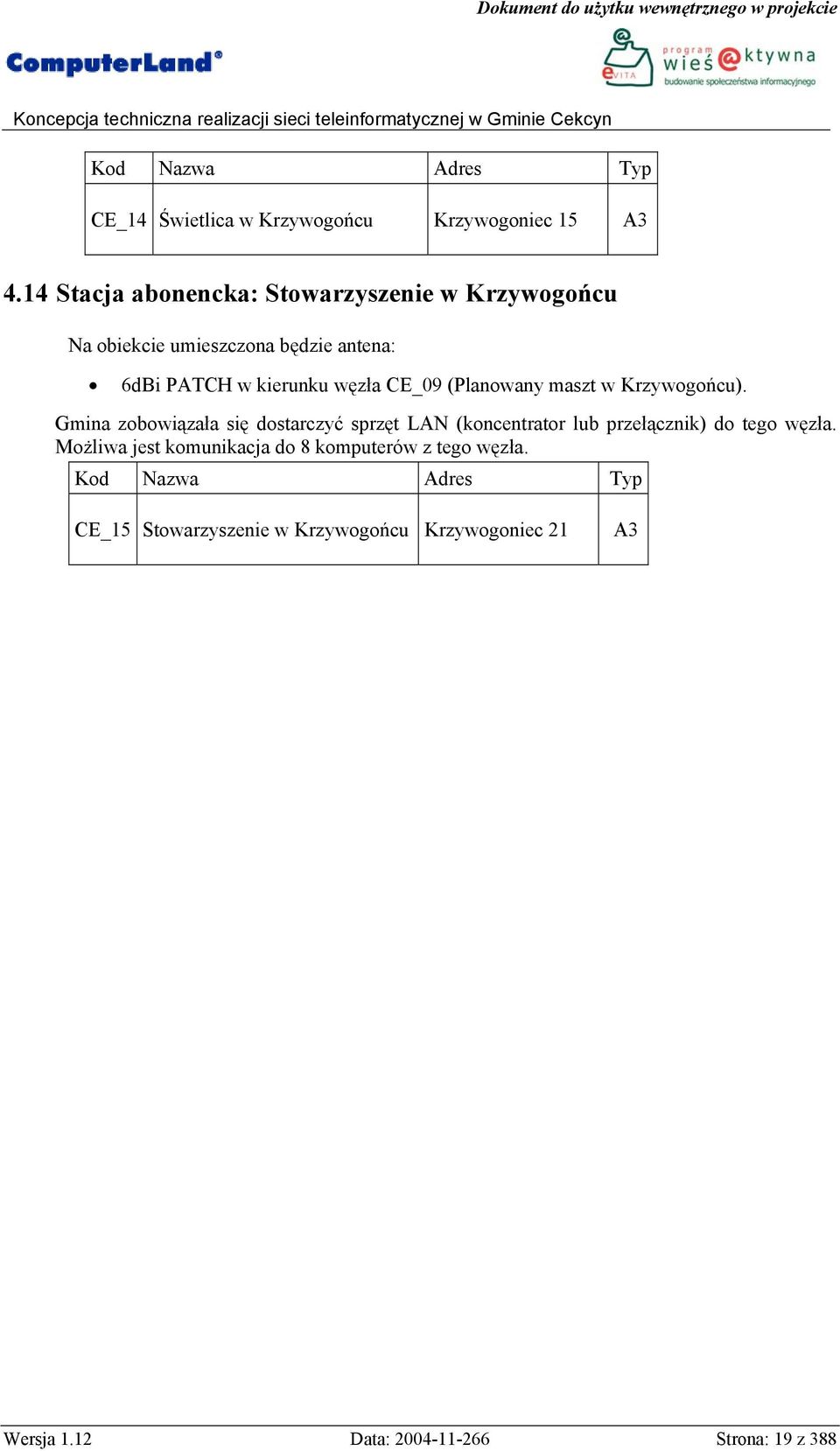

19 Kod Nazwa Adres Typ CE_14 Świetlica w Krzywogońcu Krzywogoniec 15 A Stacja abonencka: Stowarzyszenie w Krzywogońcu Na obiekcie umieszczona będzie antena: 6dBi PATCH w kierunku węzła CE_09 (Planowany maszt w Krzywogońcu). Gmina zobowiązała się dostarczyć sprzęt LAN (koncentrator lub przełącznik) do tego węzła. Możliwa jest komunikacja do 8 komputerów z tego węzła. Kod Nazwa Adres Typ CE_15 Stowarzyszenie w Krzywogońcu Krzywogoniec 21 A3 Wersja 1.12 Data: Strona: 19 z 388

20 5 Tabele z wyceną kosztów budowy stacji Tabela 1: Wycena prac i robót W załączniku. Wersja 1.12 Data: Strona: 20 z 388

21 6 Tabele z opisem stacji Tabela 2: Ogólna charakterystyka stacji Poz Kod Nazwa Adres Opis stacji Opis konstrukcji Uwagi 13,5dBiYagi 1szt.w kier. CE_07 lub rura 1,5m ponad komin anteny Yagi CE_08 CE_01 Urząd Gminy Cekcyn Szkolna_2 montowane do istniejącego masztu 13,5dBiYagi 1szt.w kier. CE_06 ("pesel"), a Omni na rurze 1 5,2dBiOmni 1szt. 2 CE_02 Przedszkole Cekcyn Główna_9 6,0dBiPatch 1szt w kier. CE_01 rura 1,5m ponad dach do elewacji komin nie nadaje się do instalacji 3 CE_03 Zakład Opieki Zdrowotnej Cekcyn antena do istniejącego masztu ponad 6,0dBiPatch 1szt w kier. CE_01 Dworcowa_6 odciągami 4 CE_04 OSP Cekcyn Ogrodowa 6,0dBiPatch 1szt.w kier. CE_01 antena do istniejącego masztu 5 CE_05 Szkoła Cekcyn Szkolna_8 6,0dBiPatch 1szt.w kier. CE_01 rura 2,5m ponad komin mocowana do komina wentylacyjnego rura 1m ponad komin lub rura 1m ponad dach do elewacji mocowanie do CE_06 (Łącze satelitarne) dostęp Cekcyn Główna_1 13,5dBiYagi 1szt.w kier. CE_01 ustalenia z właścicielem nie mogliśmy 6 wcześniej wejść CE_07 CE_08 CE_09 Maszt Netii połączenie do Iwca i Krzywogońca Kościół połączenie do Iwca i Krzywogońca Mający powstać maszt 30m w Iwcu około 20m od OSP Cekcyn Wczasowa_12 Iwiec okolice kościoła 13,5dBiYagi 1szt.w kier. CE_01 21dBiDish 1szt.w kier. CE_09 21dBiDish 1szt.w kier. CE_13 10dBiYagi 1szt.w kier. CE_01, 21dBiDish 1szt.w kier. CE_09, 21dBiDish 1szt.w kier. CE_13 21dBiDish 1szt.w kier. CE_07 lub CE_08 13,5dBiYagi 3szt.na spliterze w kier.ce_10,11,12 CE_10 Szkoła Iwiec 18 10dBiYagi 1szt.w kier. CE_09 dzierżawa masztu netii mocowania dla anten wieża kościelna dish-e na wieży górne węgarki przed żaluzjami, yagi od strony UG maszt wolnostojący ok. 30M prace do ustalenia po określeniu lokalizacji i typu masztu mocowanie do elewacji budynku antena powyżej okien pracowni do elewacji, konieczność przystrzyżenia drzew na Po ustaleniach z przedstawicielem gminy lokalizacja wypada Wersja 1.12 Data: Strona: 21 z 388

22 kierunku masztu. 11 CE_11 Biblioteka Iwiec 11 10dBiYagi 1szt.w kier. CE_09 rura 1m ponad dach do elewacji od strony masztu 2xrura 2m ponad dach do elewacji lewa 13,5dBiYagi 1szt.w kier. CE_09, CE_12 Świetlica Ostrowo 16 elewacja ant yagi w kierunku masztu, 5,2dBiOmni 1szt. 12 prawa elewacja ant omni 13 CE_13 Mający powstać maszt 30m w Krzywogońcu Krzywogoniec do ustalenia 21dBiDish 1szt.w kier. CE_07 lub CE_08, 10dBiYagi 2szt.na spliterze wzdłuż drogi w dwóch kierunkach maszt wolnostojący ok. 30M prace do ustalenia po określeniu lokalizacji i typu masztu 14 CE_14 Świetlica Krzywogoniec 15 6,0dBiPatch 1szt.w kier. CE_13 rura 1m ponad dach do elewacji od strony masztu 15 CE_15 Stowarzyszenie Krzywogoniec 21 6,0dBiPatch 1szt.w kier. CE_13 rura 1m ponad dach do elewacji od strony masztu Wersja 1.12 Data: Strona: 22 z 388

23 Tabela 3: Wykaz wymaganych prac projektowych Projekt zasilania i odgrom Projekt linii zasilającej Poz Kod Nazwa Badania gruntowe Wizualizacja Projekt budowlany Projekt konstrukc. Ocena nośności Zagospodarowanie Projekt zasilania Projekt odgrom 1 CE_01 Urząd Gminy Nie Nie Tak Nie Nie Nie Nie Nie Nie Nie 2 CE_02 Przedszkole Nie Nie Tak Nie Nie Nie Tak Nie Nie Nie Zakład Opieki CE_03 Nie 3 Zdrowotnej Nie Nie Tak Nie Nie Nie Nie Nie Nie 4 CE_04 OSP Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie 5 CE_05 Szkoła Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie (Łącze satelitarne) CE_06 Nie 6 7 CE_07 dostęp Nie Nie Tak Nie Nie Nie Tak Nie Maszt Netii połączenie do Iwca i Krzywogońca Nie Nie Tak Nie Tak Tak Tak Nie Kościół połączenie do Iwca i Krzywogońca Nie Tak Tak Tak Tak Nie Nie Tak CE_08 Nie 8 Nie Mający powstać CE_09 Nie 9 maszt 30m w Iwcu Tak Nie Tak Tak Nie Tak Tak Nie Tak 10 CE_10 Szkoła Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie 11 CE_11 Biblioteka Nie Nie Tak Nie Nie Nie Tak Nie Nie Nie 12 CE_12 Świetlica Nie Nie Tak Nie Nie Nie Nie Tak Nie Nie Mający powstać CE_13 maszt 30m w Nie 13 Krzywogońcu Tak Nie Tak Tak Nie Tak Tak Nie Tak 14 CE_14 Świetlica Nie Nie Tak Nie Nie Nie Tak Nie Nie Nie 15 CE_15 Stowarzyszenie Nie Nie Tak Nie Nie Nie Tak Nie Nie Nie Nie Nie Tak Wersja 1.12 Data: Strona: 23 z 388

24 Tabela 4: Wykaz wymaganych prac budowalno-montażowych Poz Kod Nazwa Ogrodze nie Funda menty Konstrukcje Podn ośnik Koryta kablowe 1 CE_01 Urząd Gminy Nie Nie Wspornik 1,5 m + pod YAGI Nie 20m Szafa na urządzeni a Grzałk a szafy Klimatyz at. Wewn. Linia zasilaj ąca Linia kablow a Odgromó wka Indoor duża Nie Nie 10m Nie Pomiary 2 CE_02 Przedszkole Rura do elew. 1,5 m ponad Nie Nie dach Tak 20m Nie Nie Nie 10m Nie Wykonać 3 CE_03 Zakład Opieki Zdrowotnej Nie Nie Uchwyt do istn. Masztu Tak 20m Nie Nie Nie 10m Nie Pomiary 4 CE_04 OSP indoor Nie Nie Uchwyt do istn. Masztu Nie 20m mała Nie Nie 10m Nie Pomiary 5 CE_05 Szkoła Rura do komina ok. 2,5 m indoor Nie Nie ponad komin Nie 5m mała Nie Nie 10m Nie Pomiary 6 CE_06 (Łącze satelitarne) dostęp Nie Nie 7 CE_07 Maszt Netii połączenie do Iwca i Krzywogońca Nie Rura 1m do elewacji lub komina Tak 20m Pod outdoo ra Wsporniki na maszcie netii Tak 50m 8 CE_08 Kościół połączenie do Iwca i Krzywogońca Nie Nie Wsporniki na wieży Tak 50m 9 CE_09 Mający powstać maszt 30m w Iwcu 40m 30m3 Maszt 30m Nie 30m 10 CE_10 Szkoła Nie Nie Wspornik na ścianie nad dach Tak 5m 11 CE_11 Biblioteka Nie Nie Wspornik na ścianie nad dach Tak 15m 12 CE_12 Świetlica 2 rury do elewacji wyprowadzić Nie Nie nad dach Tak 30m 13 CE_13 Mający powstać maszt 30m w Krzywogońcu 40m 30m3 Maszt 30m Nie 30m 14 CE_14 Świetlica Nie Nie Rura do elewacji 1 m nad dach Tak 15m 15 CE_15 Stowarzyszenie Nie Nie Rura do elewacji 1 m nad dach Tak 15m Indoor mała Nie Nie 10m Nie Wykonać Outdoor duża Tak Nie 5m 20m Wykonać Indoor duża Tak Nie 50m Nie Pomiary outdoor duża Nie Nie 5m 50m Wykonać Indoor mała Nie Nie 10m Nie Pomiary Indoor mała Nie Nie 10m Nie Wykonać Indoor mała Nie Nie 10m Nie Pomiary outdoor duża Nie Nie 5m 50m Wykonać Indoor mała Nie Nie 10m Nie Wykonać Indoor mała Nie Nie 10m Nie Wykonać Wersja 1.12 Data: Strona: 24 z 388

25 Tabela 5: Zakres prac radiowych Poz Kod Nazwa 1 CE_01 Urząd Gminy 2 CE_02 Przedszkole Tak 3 CE_03 Zakład Opieki Zdrowotnej 4 CE_04 OSP Tak 5 CE_05 Szkoła Tak 6 CE_06 (Łącze satelitarne) dostęp CE_07 CE_08 CE_09 Maszt Netii połączenie do Iwca i Krzywogońca Kościół połączenie do Iwca i Krzywogońca Mający powstać maszt 30m w Iwcu Materiał Kabel H155 mb Materiał Złącza RP TNC szt. Splitt er 3dB AIR- BR131 0 AIR- ANT33 38 AIR- ANT19 49 AIR- ANT24 10Y-R AIR- ANT AIR- ANT25 06 Wizja lokalna Radio 1 Radio 2 Radio 3 Radio 4 10dBiYa gi 1szt.w 10dBiYagi 1szt.w kier. kier. 5,2dBiO Tak CE_07 lub CE_08 CE_06 mni 1szt ,0dBiPatch 1szt w kier. CE_ ,0dBiPatch 1szt w Tak kier. CE_ ,0dBiPatch 1szt.w kier. CE_ ,0dBiPatch 1szt.w kier. CE_ dBiYagi 1szt.w kier. Tak CE_ Tak Tak Tak 10 CE_10 Szkoła Tak 11 CE_11 Biblioteka Tak 10dBiYagi 1szt.w kier. CE_01 10dBiYagi 1szt.w kier. CE_01 21dBiDis h 1szt.w kier. CE_09 21dBiDis h 1szt.w kier. CE_09 21dBiDis h 1szt.w kier. CE_ dBiDis h 1szt.w kier. CE_ dBiDish 1szt.w kier. CE_07 lub CE_08 13,5dBiY agi 1szt.w kier. CE_10 13,5dBiY agi 1szt.w kier. CE_11 splitter 1 13,5dBiY agi 1szt.w kier. CE_12 splitter dBiYagi 1szt.w kier. CE_ dBiYagi 1szt.w kier. CE_ Wersja 1.12 Data: Strona: 25 z 388

26 12 CE_12 Świetlica Tak 13 CE_13 Mający powstać maszt 30m w Krzywogońcu Tak 14 CE_14 Świetlica Tak 15 CE_15 Stowarzyszenie Tak 13,5dBiYagi 1szt.w kier. CE_09 5,2dBiO mni 1szt dBiYa 21dBiDish 1szt.w kier. CE_07 lub CE_08 10dBiYa gi 1szt.na wzdłuż drogi gi 1szt.na wzdłuż drogi splitter ,0dBiPatch 1szt.w kier. CE_ ,0dBiPatch 1szt.w kier. CE_ Wersja 1.12 Data: Strona: 26 z 388

27 Tabela 6: Wykaz urządzeń i materiałów Cisco W załączniku Wersja 1.12 Data: Strona: 27 z 388

28 7 Rysunki Wersja 1.12 Data:

29 7.1 Struktura sieci Rysunek 2: Struktura sieci Wersja 1.12 Data:

30 7.2 Struktura sieci bez Krzywogońca Rysunek 3: Struktura sieci bez Krzywogońca Wersja 1.12 Data:

31 CISCO AIRONET I WIRELESS ACCESS POINT CISCO AIRONET I WIRELESS ACCESS POINT CISCO AIRONET I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.3 Model stacji bazowej - SB1 Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ I rozmieszczenia anten przykladowe) RJ 45 RJ 45 Szafka zamykana. W przypadku pomieszczenia zamykanego (chronionego) można zrezygnować z szafki CPD - centralny punkt dystrybucyjny okablowania strukturalnego PI PI PI Zasilanie 220V~ Podłączenie do światłowodu gminnego (przyszłość) Rysunek 4 Model stacji bazowej - SB1 Wersja 1.12 Data:

32 Wersja 1.12 Data:

33 7.4 Model stacji bazowej SB2 Wersja 1.12 Data:

34 CISCO AI RO NET 1200 I WIRELESS ACCESS POI NT CISCO AI RO NET 1200 I WIRELESS ACCESS POI NT CISCO AI RO NET 1200 I WIRELESS ACCESS POI NT Dokument do użytku wewnętrznego w projekcie Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ i rozmieszczenia anten przykladowe) PI PI PI Szafka radiowa zamykana w pobliżu masztu na zaewnątrz. Szafka musi mieć ogrzewanie gdyż przełącznik Cat 3550 pracuje w tem. od 0 do 40 st. C). RJ45 RJ45 RJ45 Zasilanie 220V~ Podłączenie do światłowodu gminnego (przyszłość) Rysunek 5 Model stacji bazowej SB2 Wersja 1.12 Data:

35 CISCO AIRONE T 1200 I WIRE LES S A CCE SS POINT CISCO AIRONET 1200 I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.5 Model stacji bazowej SB3 Rysunek 6 Model stacji bazowej SB3 Wersja 1.12 Data:

36 CISCO AI RO NET 1200 I WIRELESS ACCESS POI NT Dokument do użytku wewnętrznego w projekcie 7.6 Model stacji abonenckiej A1 Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii Work Group Bridge 350 (ilość radia, typ i rozmieszczenia anten przykladowe) RJ 45 RJ 45 Szafka zamykana. W przypadku pomieszczenia zamykanego (chronionego) można zrezygnować z szafki CPD - centralny punkt dystrybucyjny okablowania strukturalnego L3 PI Zasilanie 220V~ Podłączenie do światłowodu gminnego (przyszłość) Rysunek 7 Model stacji abonenckiej A1 Wersja 1.12 Data:

37 CI SCO AIRONET 1200 I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.7 Model stacji abonenckiej A2 Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii 1310 (ilość radia, typ i rozmieszczenia anten przykladowe) RJ 45 RJ 45 Szafka zamykana. W przypadku pomieszczenia zamykanego (chronionego) można zrezygnować z szafki CPD - centralny punkt dystrybucyjny okablowania strukturalnego PI Hub/Przełącznik noncisco (Dostarczane przez Gminę) Zasilanie 220V~ Rysunek 8 Model stacji abonenckiej A2 Wersja 1.12 Data:

38 CISCO AI RO NET 1200 I WIRELESS ACCESS POI NT Zasilanie Dokument do użytku wewnętrznego w projekcie 7.8 Model stacji abonenckiej A3 Lightning Arrestor Montaż naścienny radia (brak szafki) w pobliżu stanowiska komputerowego lub stanowiska pracownika obiektu oraz w pobliżu gniazda 220V~ Pomieszczenia abonenta (np. Świetlica lub Biblioteka) Ewentualne rozprowadzenie okablowania sieci komputerowej po obiekcie należy do Gminy Hub/Przełącznik noncisco (Dostarczane przez Gminę Brak szafki) PI 220V~ z najbliższego gniazda naściennego (założono, że istnieje) Zasilanie 220V~ W tym modelu używae jest radio typu Cisco Aironet z serii Work Group Bridge 350 (UWAGA!!! Radio jest typu INDOOR) (ilość radia, typ i rozmieszczeniae anten przykladowe) Rysunek 9 Model stacji abonenckiej A3 Wersja 1.12 Data:
