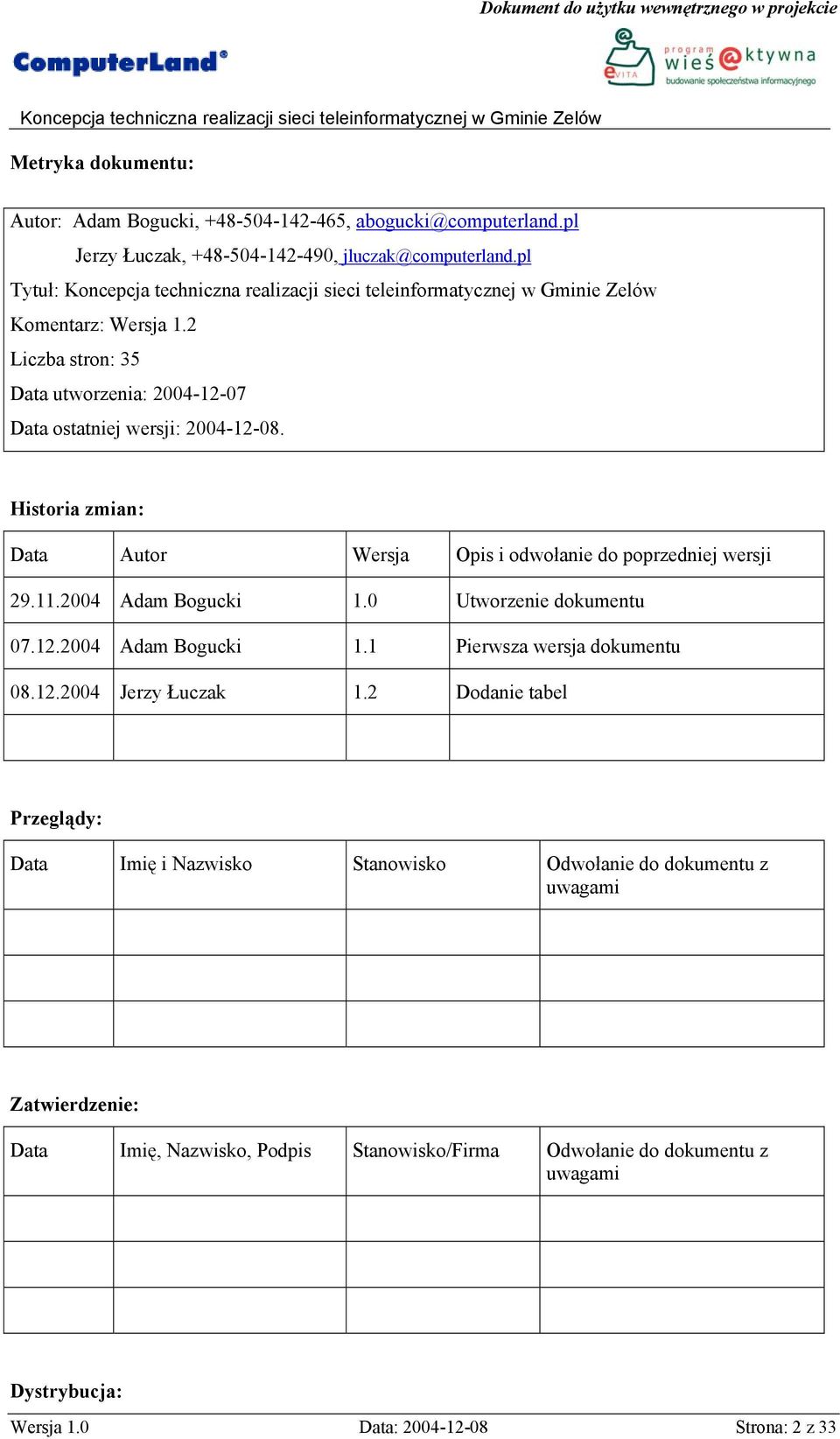

2 Metryka dokumentu: Autor: Adam Bogucki, , Jerzy Łuczak, , Tytuł: Komentarz: Wersja 1.2 Liczba stron: 35 Data utworzenia: Data ostatniej wersji: Historia zmian: Data Autor Wersja Opis i odwołanie do poprzedniej wersji Adam Bogucki 1.0 Utworzenie dokumentu Adam Bogucki 1.1 Pierwsza wersja dokumentu Jerzy Łuczak 1.2 Dodanie tabel Przeglądy: Data Imię i Nazwisko Stanowisko Odwołanie do dokumentu z uwagami Zatwierdzenie: Data Imię, Nazwisko, Podpis Stanowisko/Firma Odwołanie do dokumentu z uwagami Dystrybucja: Wersja 1.0 Data: Strona: 2 z 33

3 Data Imię i Nazwisko Stanowisko Miejsce/Firma Wersja 1.0 Data: Strona: 3 z 33

4 Spis treści 1 WSTĘP PODSTAWA OPRACOWANIA AUDYT, WIZJA LOKALNA KRÓTKA CHARAKTERYSTYKA SIECI PODSYSTEM DOSTĘPU DO SIECI INTERNET PODSYSTEM DOSTĘPU RADIOWEGO KRÓTKA CHARAKTERYSTYKA POŁĄCZEŃ RADIOWYCH Podsystem połączeń szkieletowych Podsystem dostępu abonenckiego Stacje abonenckie zlokalizowane w obiektach gminnych Abonenci indywidualni Zasilanie urządzeń radiowych Cisco Aironet URZĄDZENIA SIECI LAN PODSYSTEM AUTENTYKACJI USŁUGA DHCP I DNS ZAŁOŻENIA PRZYJĘTE DO WYCENY KRÓTKA CHARAKTERYSTYKA STACJI STACJA BAZOWA: GMINNE CENTRUM INFORMACJI STACJA BAZOWA: KOŚCIÓŁ ZELÓW STACJA BAZOWA: DOM KULTURY STACJA ABONENCKA: SZKOŁA PODSTAWOWA NR STACJA ABONENCKA: SZKOŁA PODSTAWOWA NR STACJA ABONENCKA: SZKOŁA ŁOBUDZICE TABELE Z WYCENĄ KOSZTÓW BUDOWY STACJI TABELE Z OPISEM STACJI RYSUNKI STRUKTURA SIECI MODEL STACJI BAZOWEJ - SB MODEL STACJI BAZOWEJ SB MODEL STACJI ABONENCKIEJ A Spis rysunków RYSUNEK 1: SCHEMAT ZASILANIA MOSTKÓW RADIOWYCH CISCO AIRONET RYSUNEK 2: STRUKTURA SIECI RYSUNEK 3 MODEL STACJI BAZOWEJ - SB RYSUNEK 4 MODEL STACJI BAZOWEJ SB RYSUNEK 5 MODEL STACJI ABONENCKIEJ A Spis tabel TABELA 1: WYCENA PRAC I ROBÓT TABELA 2: OGÓLNA CHARAKTERYSTYKA STACJI TABELA 3: WYKAZ WYMAGANYCH PRAC PROJEKTOWYCH TABELA 4: WYKAZ WYMAGANYCH PRAC BUDOWALNO-MONTAŻOWYCH TABELA 5: ZAKRES PRAC RADIOWYCH TABELA 6: CHARAKTERYSTYKA PRAC ZWIĄZANYCH Z REALIZACJĄ OKABLOWANIA STRUKTURALNEGO TABELA 7: WYKAZ URZĄDZEŃ I MATERIAŁÓW CISCO Wersja 1.0 Data: Strona: 4 z 33

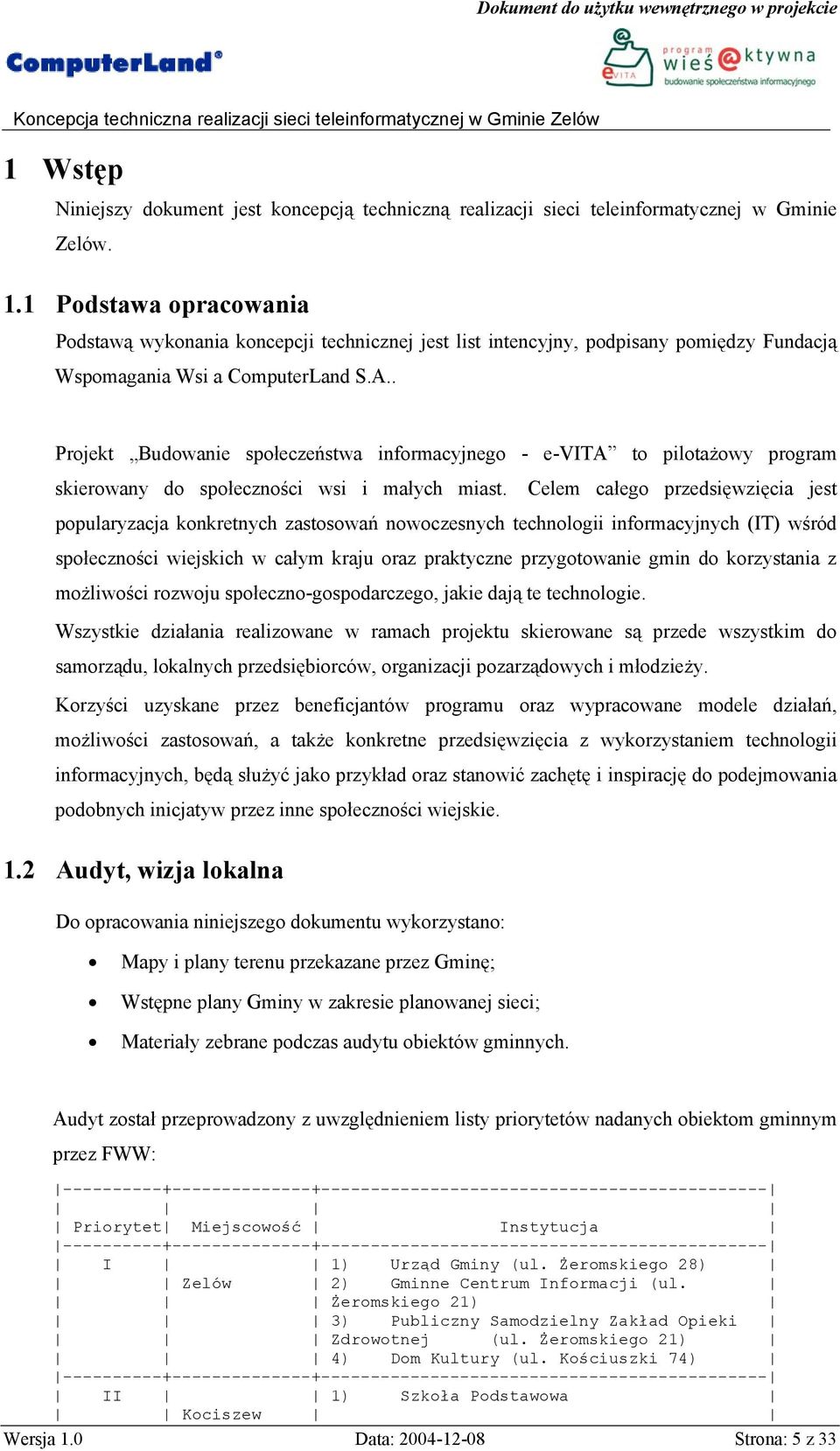

5 1 Wstęp Niniejszy dokument jest koncepcją techniczną realizacji sieci teleinformatycznej w Gminie Zelów. 1.1 Podstawa opracowania Podstawą wykonania koncepcji technicznej jest list intencyjny, podpisany pomiędzy Fundacją Wspomagania Wsi a ComputerLand S.A.. Projekt Budowanie społeczeństwa informacyjnego - e-vita to pilotażowy program skierowany do społeczności wsi i małych miast. Celem całego przedsięwzięcia jest popularyzacja konkretnych zastosowań nowoczesnych technologii informacyjnych (IT) wśród społeczności wiejskich w całym kraju oraz praktyczne przygotowanie gmin do korzystania z możliwości rozwoju społeczno-gospodarczego, jakie dają te technologie. Wszystkie działania realizowane w ramach projektu skierowane są przede wszystkim do samorządu, lokalnych przedsiębiorców, organizacji pozarządowych i młodzieży. Korzyści uzyskane przez beneficjantów programu oraz wypracowane modele działań, możliwości zastosowań, a także konkretne przedsięwzięcia z wykorzystaniem technologii informacyjnych, będą służyć jako przykład oraz stanowić zachętę i inspirację do podejmowania podobnych inicjatyw przez inne społeczności wiejskie. 1.2 Audyt, wizja lokalna Do opracowania niniejszego dokumentu wykorzystano: Mapy i plany terenu przekazane przez Gminę; Wstępne plany Gminy w zakresie planowanej sieci; Materiały zebrane podczas audytu obiektów gminnych. Audyt został przeprowadzony z uwzględnieniem listy priorytetów nadanych obiektom gminnym przez FWW: Priorytet Miejscowość Instytucja I 1) Urząd Gminy (ul. Żeromskiego 28) Zelów 2) Gminne Centrum Informacji (ul. Żeromskiego 21) 3) Publiczny Samodzielny Zakład Opieki Zdrowotnej (ul. Żeromskiego 21) 4) Dom Kultury (ul. Kościuszki 74) II 1) Szkoła Podstawowa Kociszew Wersja 1.0 Data: Strona: 5 z 33

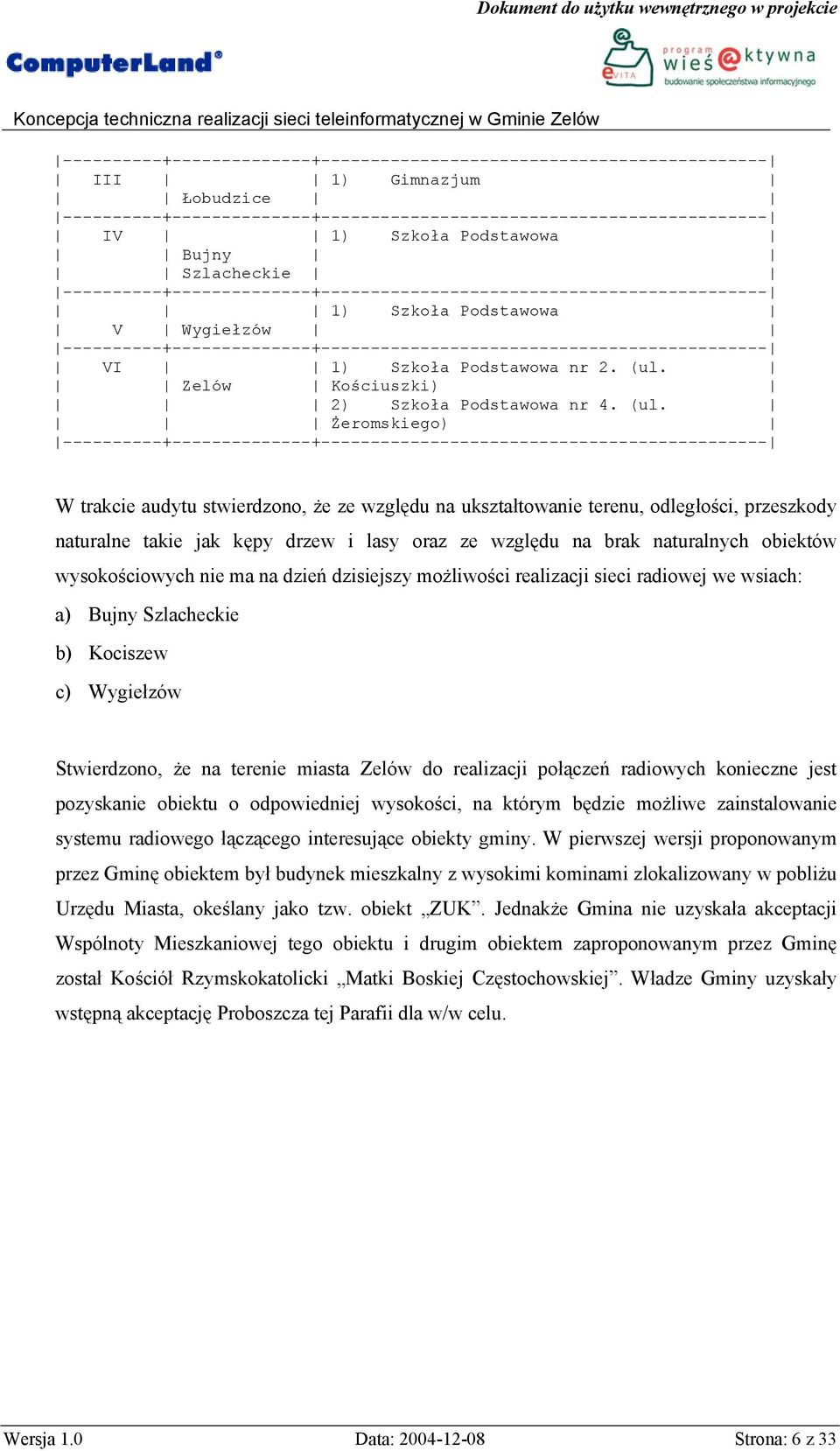

6 III 1) Gimnazjum Łobudzice IV 1) Szkoła Podstawowa Bujny Szlacheckie ) Szkoła Podstawowa V Wygiełzów VI 1) Szkoła Podstawowa nr 2. (ul. Zelów Kościuszki) 2) Szkoła Podstawowa nr 4. (ul. Żeromskiego) W trakcie audytu stwierdzono, że ze względu na ukształtowanie terenu, odległości, przeszkody naturalne takie jak kępy drzew i lasy oraz ze względu na brak naturalnych obiektów wysokościowych nie ma na dzień dzisiejszy możliwości realizacji sieci radiowej we wsiach: a) Bujny Szlacheckie b) Kociszew c) Wygiełzów Stwierdzono, że na terenie miasta Zelów do realizacji połączeń radiowych konieczne jest pozyskanie obiektu o odpowiedniej wysokości, na którym będzie możliwe zainstalowanie systemu radiowego łączącego interesujące obiekty gminy. W pierwszej wersji proponowanym przez Gminę obiektem był budynek mieszkalny z wysokimi kominami zlokalizowany w pobliżu Urzędu Miasta, okeślany jako tzw. obiekt ZUK. Jednakże Gmina nie uzyskała akceptacji Wspólnoty Mieszkaniowej tego obiektu i drugim obiektem zaproponowanym przez Gminę został Kościół Rzymskokatolicki Matki Boskiej Częstochowskiej. Władze Gminy uzyskały wstępną akceptację Proboszcza tej Parafii dla w/w celu. Wersja 1.0 Data: Strona: 6 z 33

7 2 Krótka charakterystyka sieci Sieć teleinformatyczna dla Gminy Zelów, która została objęta niniejszą koncepcją łączyć będzie z Internetem następujące obiekty gminne: Zelów: o Urząd Miasta o Gminne Centrum Informacji o Publiczny Samodzielny Zakład Opieki Zdrowotnej, tzw. ZOZ o Dom Kultury o Szkoła Podstawowa nr 2 o Szkoła Podstawowa nr 4 Łobudzice: o Gimnazjum Ponadto sieć będzie umożliwiała podłączenie poprzez interfejs radiowy WLAN IEEE b gospodarstw domowych znajdujących się na terenie Zelowa w polu działania systemu radiowego w tzw. komórkach abonenckich. Wszystkie połączenia radiowe pracować będą wg. standardu IEEE b (do 11 Mb/s). 2.1 Podsystem dostępu do sieci Internet Główny węzeł oraz podsystem dostępu do sieci Internet zlokalizowany będzie w budynku Gminne Centrum Informacji. Łączność z Internetem będzie realizowana poprzez łącze internetowe Frame Realy Polpak o przepustowości 2 Mb/s doprowadzone do Gminnego Centrum Informacji (GCI) przez kabel wieloparowy podwieszany z budynku Urzędu Miasta (UM). TPSA zadeklarowała możliwość doprowadzenia takiego łącza tylko do budynku UM. Kabel wieloparowy zostanie rozszyty w UM na łączówkach przy centrali telefonicznej, tu zostanie przekrosowane łącze FR Polpak-T do GCI. W budynku GCI zostanie zainstalowany modem Frame Realy z interfejsem szeregowym V.35 (własność TPSA). Do tego łącza zosatnie podłączony router dostępowy Cisco 1841 z takim samym interfejsem. W węzle internetowym zostaną zainstalowane również: a) zapora ogniowa Cisco PIX 515 z pojedynczym interfejsem DMZ; b) przełączniki pomocnicze z serii Catalyst 2950; c) opcjonalnie sonda IDS 4215; Wersja 1.0 Data: Strona: 7 z 33

8 2.2 Podsystem dostępu radiowego System radiowy będzie wykorzystywał urządzenia radiowe pracujące w standardzie IEEE b z serii Cisco Aironet Urządzenia radiowe będą użyte do połączenia pomiędzy sobą poszczególnych węzłów sieci (połączenia punkt-punkt) oraz do pokrycia sygnałem radiowym jak największej ilości gospodarstw domowych możliwych do objęcia z wykorzystaniem zaplanowanych stacji bazowych. Jako założenie została przyjęta zasada, że wybór i lokalizacja miejsc na stacje bazowe wynika w pierwszym względzie z doprowadzenia sygnały do obiektów gminnych a w drugim względzie z umożliwienia podłączenia gospodarstw domowych. Kolejnym elementem, który z tych samych powodów nie był brany pod uwagę jest potencjalna ilość abonentów obsługiwanych przez poszczególne stacje bazowe. Należy zwrócić uwagę, że niektóre obiekty gminne będą podłączone do systemu na zasadzie abonenta (obiekty te zostały nazwane stacjami abonenckimi w przeciwieństwie do stacji bazowych). Szczegółowe informacje na temat ilości i typów planowanych urządzeń radiowych zostały zebrane w Tabela 5. Rozważa się możliwość zredukowania ilości urządzeń radiowych (a co za tym idzie ilości używanych kanałów radiowych) poprzez podłączenie dwóch lub trzech anten rozsiewczych do jednego urządzenia radiowego poprzez rozdzielacz sygnału (ang. splitter). Będzie miało to wpływ na pojemność systemu jednak konieczność taka może być podyktowana realnym oddziaływaniem pół elektromagnetycznych urządzeń radiowych w miejscu ich instalacji i wynikającą z tego koniecznością redukcji ilości używanych kanałów radiowych (częstotliwości radiowych). 2.3 Krótka charakterystyka połączeń radiowych Sieć radiowa na terenie gminy będzie wykorzystywana do przyłączenia abonentów gminy do sieci teleinformatycznej gminy Cekcyn metodą bezprzewodową. Połączenia radiowe będą korzystały ze standardu b (prędkości transmisji od 1Mbps do 11Mbps). Innym rodzajem połączeń radiowych będą połączenia wykorzystywane w sieci szkieletowej gminy Podsystem połączeń szkieletowych Połączenia radiowe tego rodzaju będą wykorzystywane do połączeń punkt-punkt pomiędzy stacjami bazowymi i stacjami abonenckimi. Połączenia zostaną zrealizowane w technologii radiowej zgodnej ze standardem b umożliwiającej transmisję do 11 Mbps z wykorzystaniem anten Cisco AIR-ANT3338 (Dish 21dBi) lub AIR-ANT1949 (Yagi 13,5dBi) o wysokim uzysku sygnału i gwarantujących najlepszą jakość długich połączeń przy zachowaniu dopuszczalnych poziomów wypromieniowywanej mocy. Wersja 1.0 Data: Strona: 8 z 33

9 Dla połączeń 3-5 km w warunkach spełniających następujące warunki: widoczność wzrokowa anten oraz w odległości nie mniejszej niż 10 metrów od osi łączącej obie anteny brak jakichkolwiek przeszkód takich jak budynki, drzewa i inne przeszkody; brak zakłóceń w eterze, szczególnie w pobliżu anten o częstotliwościach 2,4-2,5 GHz brak obiektów powodujących odbicia sygnału antenowego w bryle przestrzennej stożka o kącie ok. 12 stopni; instalacja na wysokości co najmniej 15 metrów ponad ziemią będzie możliwe uzyskanie połączeń radiowych dobrej jakości 11 Mbps Podsystem dostępu abonenckiego System dostępu abonenckiego będzie realizowany w oparciu o wybrane rodzaje anten ze względu na charakterystykę promieniowania, uzysk antenowy oraz typ montażu. Dla punktów rozsiewczych abonenckich przewidziano anteny: AIR-ANT2410Y-R (YAGI 10 dbi) -o kącie promieniowania ok 50 stopni; AIR-ANT2414S-R (panelowa 14 dbi) antena sektorowa z wiązką poziomą ok. 90 stopni; Kierunek naświetlania i ustawienie anten rozsiewczych będzie dobrane ze względu na usytuowanie obiektów gminnych oraz rozmieszczenie i gęstość gospodarstw domowych Stacje abonenckie zlokalizowane w obiektach gminnych Stacje abonenckie zlokalizowane w obiektach gminnych to abonenci systemu należący do instytucji i urzędów gminy takich jak Urząd Gminy, szkoły, przedszkola, świetlice. Komórki abonenckie zostały dobrane pod kątem tych abonentów tak, by zapewnić dla nich sygnał dobrej jakości zapewniający maksymalne prędkości na interfejsie radiowym. Zakłada się, że abonenci Ci mają najwyższy priorytet w korzystaniu z tego systemu i zostaną oni wyposażeni w kompletne urządzenia odbiorcze Cisco. Dla rozważanych stacji abonenckich w zależności od odległości od anteny stacji abonenckiej oraz możliwości montażu w danym budynku przewidziano 2 rodzaje anten: AIR-ANT1949 (YAGI 13 dbi) antena typy YAGI o wąskim kącie (ok stopni) montowana do masztu zapewniająca wysoką jakość sygnału (zalecana na większe odległości); AIR-ANT2410Y-R (YAGI 10 dbi) podobnie jak wyżej, antena YAGI o szerszym kącie promieniowania ok 50 stopni; Wersja 1.0 Data: Strona: 9 z 33

10 2.3.4 Abonenci indywidualni Abonenci indywidualni, czyli tzw. gospodarstwa domowe znajdujące się w polu sygnału radiowego również będą mogli korzystać z systemu dostępu abonenckiego WLAN. Trzeba nadmienić, że abonenci indywidualni z dalszych rejonów komórki abonenckiej lub o gorszych parametrach urządzeń nadawczych mogą niekorzystnie wpływać i pogarszać jakość połączeń pozostałych abonentów, w tym abonentów gminnych, zakłócając pracę takiej komórki. Ilość abonentów przypadająca na daną komórkę abonencką ma również wpływ na średnią efektywną prędkość transmisji każdego abonenta (medium współdzielone). Zalecane ilości abonentów indywidualnych nie powinny przekraczać 50 na urządzenie radiowe (najczęściej na pojedynczą antenę komórki abonenckiej lub w przypadku zastosowania rozdzielaczy sygnału na dwie anteny tworzące sąsiednie komórki abonenckie). W celu zwiększenia zasięgu, polepszenia jakości połączeń wszystkich abonentów danej komórki abonenckiej zalecane jest, aby instalowane anteny: miały jak największy uzysk; nie przekraczały dopuszczalnych mocy (maksymalna moc efektywna 20 dbm); stosowane były anteny kierunkowe, np. YAGI lub podobne; anteny były instalowane w tzw. widzialności wzrokowej anteny stacji abonenckiej oraz aby w pobliżu linii prostej do tych anten nie było innych przeszkód, np. drzew, słupów, innych budynków; Zakłada się, że urządzenia instalowane u abonentów indywidualnych będą zgodne ze standardem WiFi oraz zapewniały wsparcie dla technologii WPA Zasilanie urządzeń radiowych Cisco Aironet 1310 W sieci Gminy planuje się używanie urządzeń radiowych z serii Cisco Aironet BP1310, które zasilane są z wykorzystaniem urządzenia Power Injector (PI), które podłączone są do źródła zasilania 220V~ zasilają urządzenie radiowe poprzez parę przewodów koncentrycznych, których długość może dochodzić do 100 metrów. Para przewodów koncentrycznych oprócz zasilania mostków radiowych przenosi również sygnał Ethernet, który poprzez PI włączany jest w przełącznik lub koncentrator Ethernet. Urządzenie Cisco Aironet 1310 nie może być zasilane bezpośrednio z potów inline power przełączników. Schemat zasilania został przedstawiony na Rysunek 1. Rozwiązanie takie umożliwia instalowanie mostków radiowych w trudnych warunkach (na zewnątrz) i wymaga, aby w przypadku stacji bazowych lub stacji abonenckich, gdy urządzenie PI i mostek radiowy nie są instalowane w tym samym miejscu (szafka) pomiędzy miejscami ich instalacji ułożona została para przewodów koncentrycznych (RG-6, RG-11, RG-59) zakończonych złączami typu F dla każdego z mostków radiowych. W/w Wersja 1.0 Data: Strona: 10 z 33

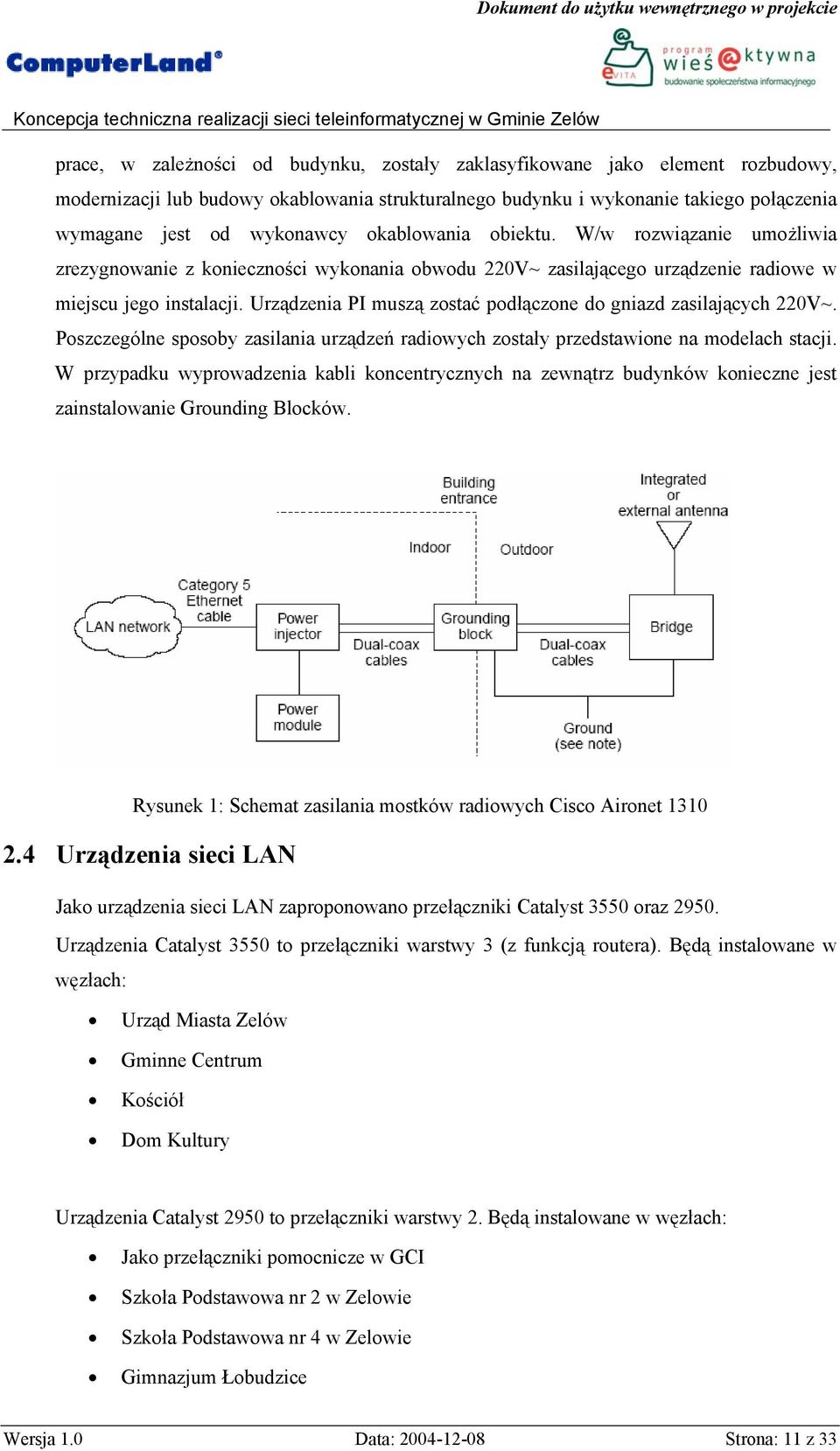

11 prace, w zależności od budynku, zostały zaklasyfikowane jako element rozbudowy, modernizacji lub budowy okablowania strukturalnego budynku i wykonanie takiego połączenia wymagane jest od wykonawcy okablowania obiektu. W/w rozwiązanie umożliwia zrezygnowanie z konieczności wykonania obwodu 220V~ zasilającego urządzenie radiowe w miejscu jego instalacji. Urządzenia PI muszą zostać podłączone do gniazd zasilających 220V~. Poszczególne sposoby zasilania urządzeń radiowych zostały przedstawione na modelach stacji. W przypadku wyprowadzenia kabli koncentrycznych na zewnątrz budynków konieczne jest zainstalowanie Grounding Blocków. Rysunek 1: Schemat zasilania mostków radiowych Cisco Aironet Urządzenia sieci LAN Jako urządzenia sieci LAN zaproponowano przełączniki Catalyst 3550 oraz Urządzenia Catalyst 3550 to przełączniki warstwy 3 (z funkcją routera). Będą instalowane w węzłach: Urząd Miasta Zelów Gminne Centrum Kościół Dom Kultury Urządzenia Catalyst 2950 to przełączniki warstwy 2. Będą instalowane w węzłach: Jako przełączniki pomocnicze w GCI Szkoła Podstawowa nr 2 w Zelowie Szkoła Podstawowa nr 4 w Zelowie Gimnazjum Łobudzice Wersja 1.0 Data: Strona: 11 z 33

12 W pozostałych węzłach, urządzenia LAN dostarcza gmina we własnym zakresie. 2.5 Podsystem autentykacji Podsystem autentykacji będzie realizowany w oparciu o Cisco Secure ACS. Zadaniem tego systemu będzie autentykowanie (hasło i nazwa użytkownika) urządzeń i użytkowników, które będą chciały uzyskać dostęp do zasobów sieci. Jest to szczególnie ważny element systemu ze względu na to, że sieć ma charakter radiowy (dostęp do niej nie jest fizycznie limitowany). Oprogramowanie wykorzystuje własną platformę sprzętową (hardware +software). 2.6 Usługa DHCP i DNS Celem umożliwienia prawidłowej pracy sieci konieczne jest uruchomienie w sieci usługi DNS (serwer nazw) oraz usługi DHCP (dynamiczne przyznawanie adresów). Przyjęto, że użytkownicy będą korzystać z zewnętrznych, ogólnie dostępnych serwerów DNS. Założono, że serwer DHCP wraz z oprogramowaniem zostaną dostarczone przez Gminę. Serwer DHCP będzie przydzielał adresy IP w oparciu o zdefiniowaną politykę bezpieczeństwa i będzie to robił centralnie dla całej sieci gminnej. Obejmuje to również przydział adresów IP dla abonentów indywidualnych. Nie ma żadnych ograniczeń dla wyboru platformy sprzętowe j i programowej dla tego typu serwera, choć należy brać pod uwagę fakt, że serwer DHCP docelowo będzie przydzielał adresy IP dla całej sieci Gminy zatem jest również potencjalnym punktem awarii całego systemu. Wersja 1.0 Data: Strona: 12 z 33

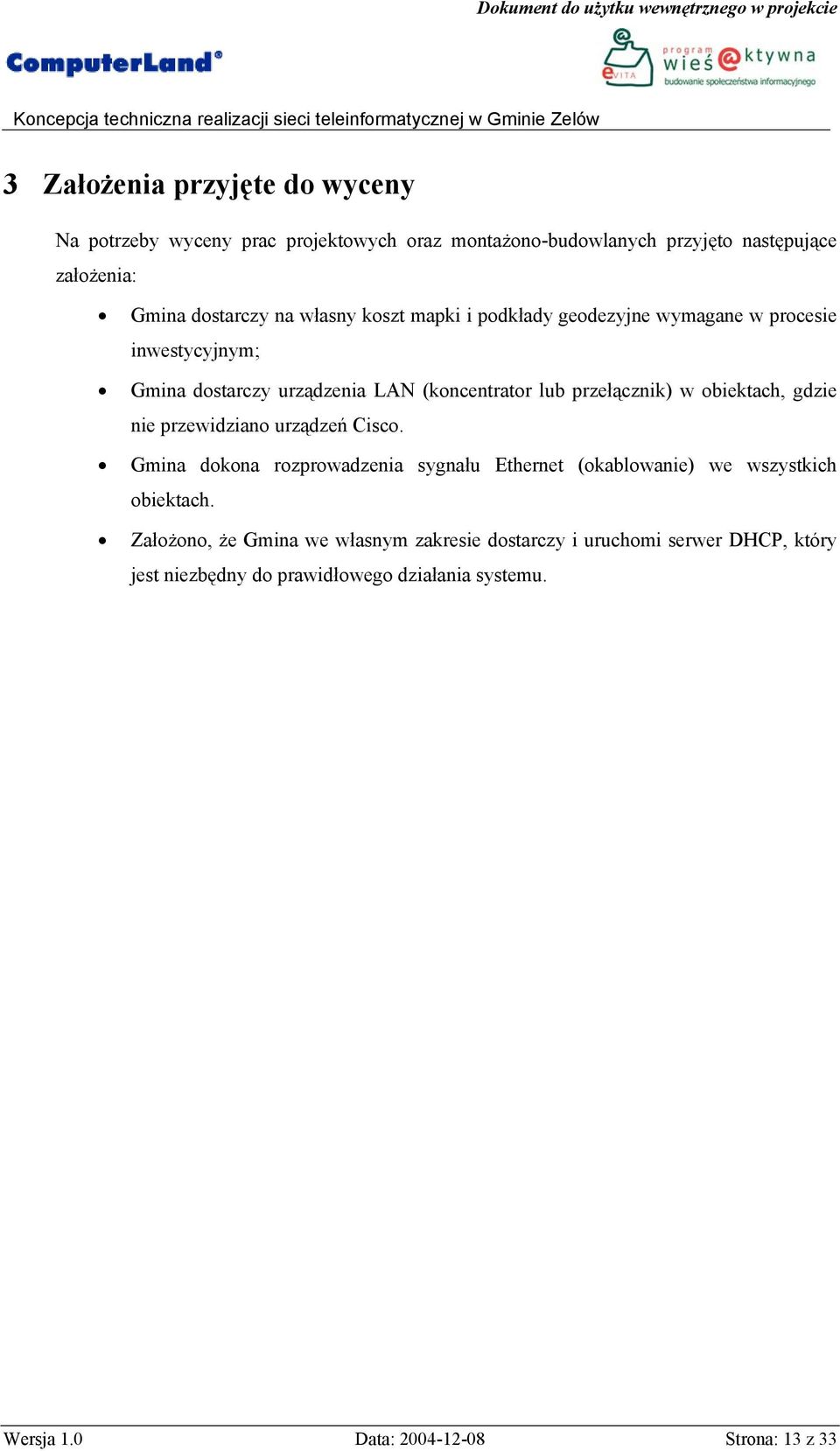

13 3 Założenia przyjęte do wyceny Na potrzeby wyceny prac projektowych oraz montażono-budowlanych przyjęto następujące założenia: Gmina dostarczy na własny koszt mapki i podkłady geodezyjne wymagane w procesie inwestycyjnym; Gmina dostarczy urządzenia LAN (koncentrator lub przełącznik) w obiektach, gdzie nie przewidziano urządzeń Cisco. Gmina dokona rozprowadzenia sygnału Ethernet (okablowanie) we wszystkich obiektach. Założono, że Gmina we własnym zakresie dostarczy i uruchomi serwer DHCP, który jest niezbędny do prawidłowego działania systemu. Wersja 1.0 Data: Strona: 13 z 33

14 4 Krótka charakterystyka stacji W rozdziale przedstawiono krótką charakterystykę poszczególnych węzłów radiowych (stacji) tworzących sieć teleinformatyczną Gminy Zelów dla objętego koncepcją zakresu. 4.1 Stacja bazowa: Gminne Centrum Informacji Jest to węzeł centralny sieci. Węzeł ten jest nietypową stacją bazową, bo posiada pojedynczą antenę służącą jako przęsło dedykowane połączenie do głównej stacji bazowej zlokalizowanej w kościele. Antena zostanie zainstalowana na dachu GCI: 13,5dBi YAGI w kierunku węzła ZE_07 Punktem centralnym sieci będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą urządzenia radiowe oraz firewall, a także węzły: 3 stacje połączone poprzez skrętke UTP w wykopie ziemnym z ZOZ (ZE_03); Przełącznik 3550 Urzędu Miasta (ZE_01) przez parę światłowodową MM oraz parę modułów 1000Base-SX. Wersja 1.0 Data: Strona: 14 z 33

15 W węźle tym znajdować się będzie także część podsystemu dostępu do Internetu (firewall), strefa chroniona za firewallem (serwery ACS oraz DHCP), a także wydzielona sieć Gminy, chroniona przez firewall. Kod Nazwa Adres Typ ZE_02 Gminne Centrum Informacji 4.2 Stacja bazowa: Kościół Zelów Zelów, ul. Żeromskiego 21 A1 Jest to stacja, z której rozchodzą się połączenia do obiektów zlokalizowanych na terenie miasta Zelów oraz poza Zelowem. Będą to połaczenia: 13,5dBi YAGI dedykowane połączenie w kierunku węzła ZE_02 (GCI); 21dBi DISH w kierunku węzła ZE_08 (Gimnazjum Łobudzice); 14dBi sektorowa w kierunku węzłów ZE_04, ZE_05, ZE_06 oraz opcjonalnie dla innych abonentów; 14dBi sektorowa dla innych abonentów (drugi sektor z ZE_07); Wersja 1.0 Data: Strona: 15 z 33

16 W węźle zainstalowany będzie przełącznik warstwy 3 Catalyst 3550 do którego dołączone będą 4 urządzenia radiowe. Opcjonalnie przewidywane jest połączenie obu anten sektorowych na jednym urządzeniu radiowym przez tzw. splitter. Szafka z urządzeniami radiowymi oraz przełącznikiem zostanie umieszczona w wieży kościoła i wyposażona w funkcję ogrzewania (przełącznik 3550 wymaga warunków pracy powyżej 0 stopni C). Kod Nazwa Adres Typ ZE_07 Kościół Matki Boskiej Czestochowskiej Zelów, ul. Sienkiewicza SB1 4.3 Stacja bazowa: Dom Kultury Na dachu budynku zostaną zainstalowane anteny: 13,5dBi YAGI w kierunku węzła ZE_07 (Kościół Zelów); 10dBi YAGI połączenie do ZE_04 oraz komórka abonencka; 10dBi YAGI antena rozsiewcza komórki abonenckiej; W węźle tym zostanie zainstalowany przełącznik 3550 z funkcją L3, do którego zostaną przyłączone 3 urządzenia radiowe. Wersja 1.0 Data: Strona: 16 z 33

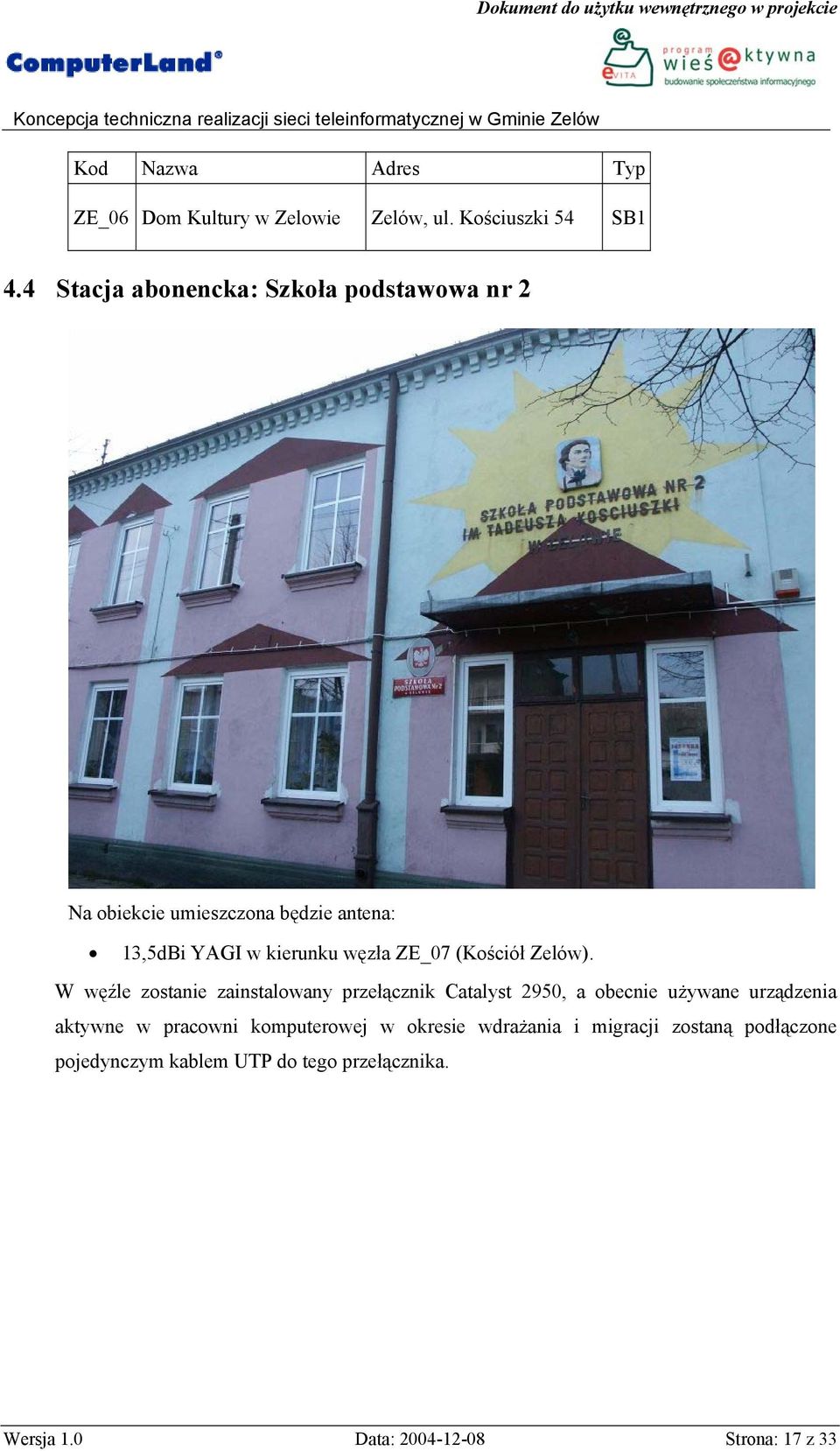

17 Kod Nazwa Adres Typ ZE_06 Dom Kultury w Zelowie Zelów, ul. Kościuszki 54 SB1 4.4 Stacja abonencka: Szkoła podstawowa nr 2 Na obiekcie umieszczona będzie antena: 13,5dBi YAGI w kierunku węzła ZE_07 (Kościół Zelów). W węźle zostanie zainstalowany przełącznik Catalyst 2950, a obecnie używane urządzenia aktywne w pracowni komputerowej w okresie wdrażania i migracji zostaną podłączone pojedynczym kablem UTP do tego przełącznika. Wersja 1.0 Data: Strona: 17 z 33

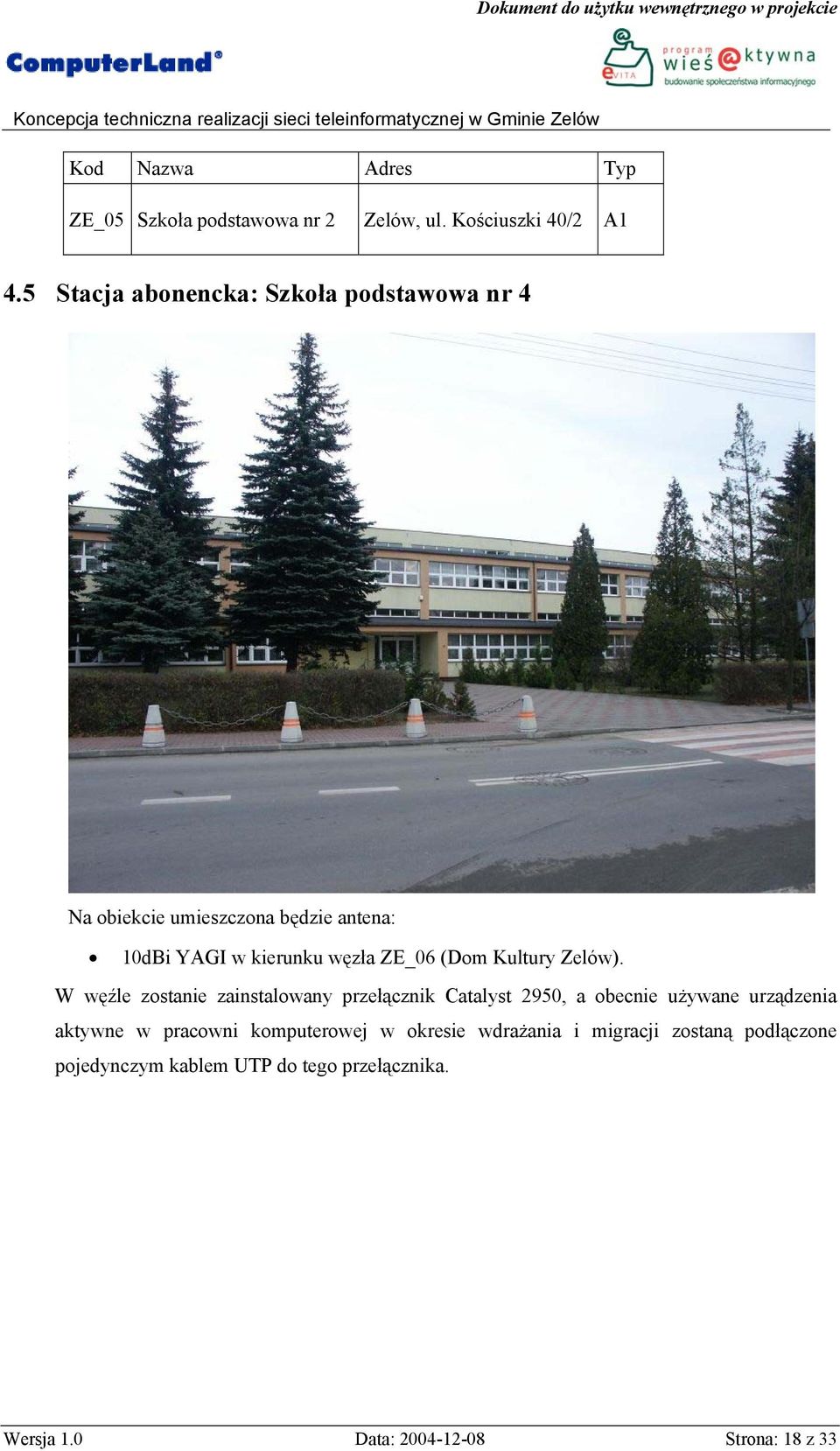

18 Kod Nazwa Adres Typ ZE_05 Szkoła podstawowa nr 2 Zelów, ul. Kościuszki 40/2 A1 4.5 Stacja abonencka: Szkoła podstawowa nr 4 Na obiekcie umieszczona będzie antena: 10dBi YAGI w kierunku węzła ZE_06 (Dom Kultury Zelów). W węźle zostanie zainstalowany przełącznik Catalyst 2950, a obecnie używane urządzenia aktywne w pracowni komputerowej w okresie wdrażania i migracji zostaną podłączone pojedynczym kablem UTP do tego przełącznika. Wersja 1.0 Data: Strona: 18 z 33

19 Kod Nazwa Adres Typ ZE_04 Szkoła podstawowa nr 4 Zelów, ul. Żeromskiego 51 A1 4.6 Stacja abonencka: Szkoła Łobudzice Na obiekcie umieszczona będzie antena: DISH 21dBi w kierunku węzła ZE_07 (Kościół Zelów). W węźle zostanie zainstalowany przełącznik Catalyst 2950, a obecnie używane urządzenia aktywne w pracowni komputerowej w okresie wdrażania i migracji zostaną podłączone pojedynczym kablem UTP do tego przełącznika. Kod Nazwa Adres Typ ZE_08 Gimnazjum Łobudzice Łobudzice 54 A1 Wersja 1.0 Data: Strona: 19 z 33

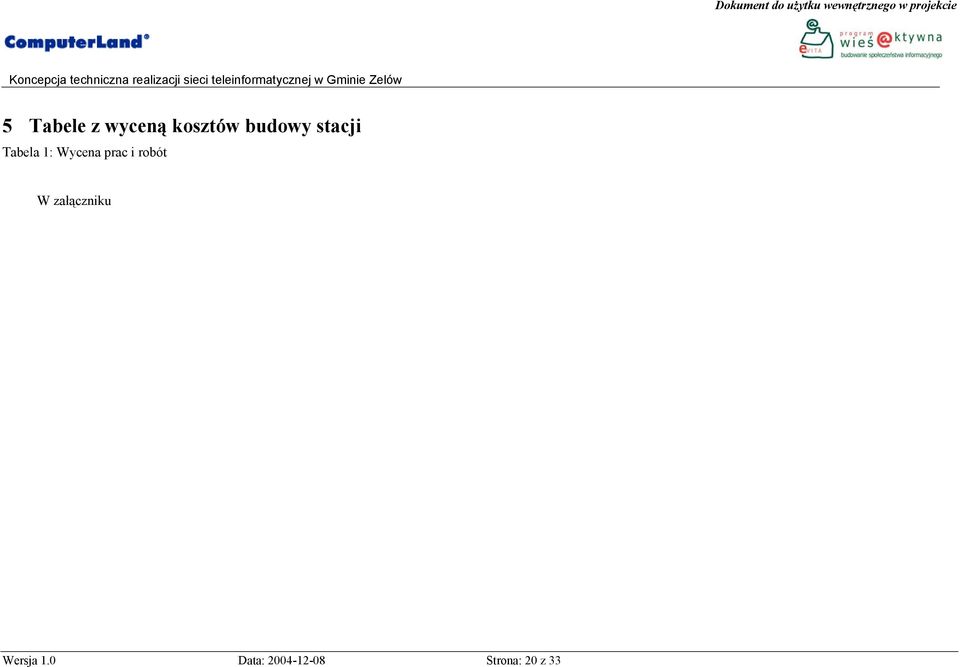

20 5 Tabele z wyceną kosztów budowy stacji Tabela 1: Wycena prac i robót W załączniku Wersja 1.0 Data: Strona: 20 z 33

21 6 Tabele z opisem stacji Tabela 2: Ogólna charakterystyka stacji Wersja 1.0 Data: Strona: 21 z 33

22 Tabela 3: Wykaz wymaganych prac projektowych Wersja 1.0 Data: Strona: 22 z 33

23 Tabela 4: Wykaz wymaganych prac budowalno-montażowych Wersja 1.0 Data: Strona: 23 z 33

24 Tabela 5: Zakres prac radiowych Wersja 1.0 Data: Strona: 24 z 33

25 Tabela 6: Charakterystyka prac związanych z realizacją okablowania strukturalnego Wersja 1.0 Data: Strona: 25 z 33

26 Tabela 7: Wykaz urządzeń i materiałów Cisco W załączniku Wersja 1.0 Data: Strona: 26 z 33

27 7 Rysunki Wersja 1.0 Data:

28

29 7.1 Struktura sieci Wersja 1.0 Data:

30 Komórka abonencka Zelów#1 IEEE b B B Wieża Kościoła Zelów B Cat Standard Szkoła Podstawowa Łobodzice (ZE.08) L3 System autentykacji Serwer DHCP Cisco Secure ACS DMZ/Serwery B Cat Standard Kościół Zelów (ZE.07) B B IDS-4215 Cat Standard GCI (ZE.02) B Cat Standard Szkoła Podstawowa nr 2 Zelów (ZE.05) Komórka abonencka Zelów#4 IEEE b Internet Cisco 1841 Cat Standard PIX 515E L3 Cat Standard Stacje ZOZ Zelów (ZE.03) B L3 Cat Standard Dom Kultury Zelów (ZE.06) B B Cat Standard Szkoła Podstawowa nr 4 Zelów (ZE.04) Cat Standard Urząd Miasta Zelów (ZE.01) Komórka abonencka Zelów#2 IEEE b B Komórka abonencka Zelów#3 IEEE b - połączenie typu punkt-punkt; - połączenie typu punkt-wielopunkt; - komórka abonencka; B - Aironet Bridge Point 1310; Rysunek 2: Struktura sieci - połączenie światłowodowe 1000Base-SX (maks. 550m@MM50um) Wersja 1.0 Data: Strona: 30 z 33

31 CISCO AIRONET 1200 I WIRELESS ACCESS POINT CISCO AIRONET 1200 I WIRELESS ACCESS POINT CISCO AIRONET 1200 I WIRELESS ACCESS POINT Dokument do użytku wewnętrznego w projekcie 7.2 Model stacji bazowej - SB1 Lightning Arrestor W tym modelu używane jest radio typu Cisco Aironet z serii 1300 (ilość radia, typ I rozmieszczenia anten przykladowe) RJ 45 RJ 45 Szafka zamykana. W przypadku pomieszczenia zamykanego (chronionego) można zrezygnować z szafki CPD - centralny punkt dystrybucyjny okablowania strukturalnego PI PI PI Zasilanie 220V~ Podłączenie do światłowodu gminnego (przyszłość) Rysunek 3 Model stacji bazowej - SB1 Wersja 1.0 Data:
