fischer Śruba do betonu ULTRACUT FBS II

Transkrypt

1 fischer Śruba do betonu ULTRACUT FBS II Najmocniejsza śruba do betonu z najbardziej komfortowym montażem. Nowość

2 ULTRACUT FBS II 8, 10, 12 oraz 14, wersje cynkowane. Najmocniejsza śruba do betonu z najbardziej komfortowym montażem. Unikalna ząbkowana geometria gwintu umożliwia szybkie wcinanie się śruby do podłoża, także przy jej wielokrotnym stosowaniu (tj. przy wykręcaniu i ponownym wkręcaniu). Zgodnie z ETA możliwe jest dwukrotne poluzowanie śruby na łącznie 20 mm, max. 10 mm aby dołożyć podkładkę, albo skorygować położenie elementu zamocowanego i ponownie dokręcić śrubę. Dla śruby ULTRACUT FBS II przewidziano dwie wersje łba: wpuszczany oraz sześciokątny (z gniazdem na Torx lub bez gniazda). Dzięki specjalnej geometrii gwintu, śruba bardzo dobrze wrzyna się do betonu, przez co uzyskuje się najwyższe nośności. W wielu przypadkach możliwe jest stosowanie mniejszej ilości punktów mocujących i mniejszych płyt kotwowych dzięki czemu obniża się również koszty. Krótka wersja śruby ULTRACUT FBS II, ma zredukowaną głębokość zakotwienia dlatego szybciej się ją montuje. Równocześnie stanowi ekonomiczną alternatywę dla wielu różnych zastosowań. Żeberka pod łbem zapobiegają niezamierzonemu poluzowaniu się śruby, co znacznie zwiększa bezpieczeństwo. Bezpieczna śruba, także bez czyszczenia otworu. Śruba ULTRACUT FBS II nadaje się także do montażu przelotowego. Doleganie łba śruby do podłoża betonowego świadczy o prawidłowości montażu. Przy pionowym osadzaniu (zarówno w sufitach jak i w posadzkach) nie jest wymagane czyszczenie otworu. Jedynie w przypadku otworu w posadzce należy wykonać otwór głębszy o 3x średnice śruby. Do montażu śruby zaleca się zastosowanie wkrętarki z udarem stycznym i klucza nasadkowego lub specjalnego bitu na Torx. W ocenie technicznej ETA dopuszcza się wykonywanie otworów z równoczesnym odsysaniem pyłu albo otworów wykonanych techniką diamentową i wówczas także nie jest konieczne dodatkowe czyszczenie otworu. Zalety/korzyści: Śruby mogą być mocowane aż do 3 różnych głębokości zakotwienia, dzięki czemu jeden rozmiar można zastosować do trzech elementów mocowanych, o różnych grubościach. Mocowanie bezrozporowe (tj. kształtowe podcięcie) pozwala uzyskać najmniejsze możliwe odstępy osiowe i od krawędzi. Ocena techniczna ETA Opcja 1 dopuszcza stosowanie śrub jako pojedynczych punktów mocujących w betonie zarysowanym i niezarysowanym. Kategorie sejsmiczne C1 oraz C2 potwierdzone w ocenie ETA, świadczą o najwyższych parametrach bezpieczeństwa, także w przypadku zastosowania w strefie występowania trzęsienia ziemi. Wariant z łbem wpuszczanym (tj. stożkowym) nadaje się do zamocowań o szczególnie wysokich wymaganiach estetycznych. Istnieje możliwość wielokrotnego zastosowania tej samej śruby (tj. wykręcenia i ponownego wkręcenia) ale pod warunkiem sprawdzenia gwintu za pomocą specjalnej tulejki. 2

3 Montaż 1 2a 2b 2c 3a 3b 4 + 3x d o Wyrównywanie zamocowania 1 2x max max mm Wypełnianie zaprawą dodatkowego krążka (np. w strefie sejsmicznej) max 20 mm t fix, fix,max max Oznakowania opakowań potwierdzające bezpieczeństwo ETA-15/0352 EAD Seismic performance category C1, C2 Z Option 1 für gerissenen Beton Zalecane podłoża Możliwość powtórnego (wielokrotnego) zastosowania śruby Warunek następnego zastosowania śruby do tymczasowych zamocowań na placu budowy według aprobaty Z (dla średnic od 10-14). Wielokrotnego Zastosowania Tulejka kontrolna musi być wsuwana do śruby każdorazowo, przed ponownym zastosowaniem. Jeżeli końcówka śruby ULTRACUT FBS II wystawałaby z tulejki, to będzie oznaczało, że gwint jest zbyt mocno zużyty i śruba nie nadaje się do ponownego zastosowania. Dodatkowo należy też sprawdzać czy śruba nie ma uszkodzeń mechanicznych lub śladów korozji w takiej sytuacji, ponowne zastosowanie śruby będzie również niemożliwe. Dodatkowa tulejka kontrolna umożliwia sprawdzanie jakości gwintu śruby przed każdym ponownym zastosowaniem. 3

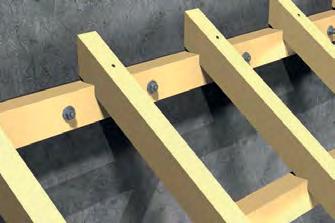

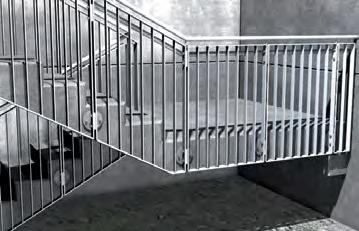

4 Zastosowania. Konstrukcje stalowe Zamocowanie barierek np. ULTRACUT FBS II 10x95 SK Uzyskuje się maksymalne nośności przy równoczesnych minimalnych odstępach osiowych i od krawędzi, także w betonie zarysowanym (w suchych pomieszczeniach). Regały wysokiego składowania Do mocowania zabezpieczeń przed uderzeniem, w celu przejęcia ewentualnych dużych obciążeń na ścinanie. np. ULTRACUT FBS II 14x125 US Konsole/Płyty kotwowe W przypadku wymagania dużych nośności w betonie zarysowanym. Mocowanie balustrad balkonowych Zredukowana głębokość zakotwienia umożliwia zastosowanie śrub w cienkich płytach żelbetowych o grubości od 100mm. np. ULTRACUT FBS II 12x110 US np. ULTRACUT FBS II 10x60 US Konstrukcje drewniane Mocowanie murłaty Optymalne zastosowanie śrub, także w przypadku bardzo dużych grubości belek. Mocowanie belki do muru Optymalne przenoszenie obciążenia pomiędzy belką a śrubą. Idealne połączenie z możliwością dodatkowej regulacji zamocowania. np. ULTRACUT FBS II 10x230 US np. ULTRACUT FBS II 10x200 US 4

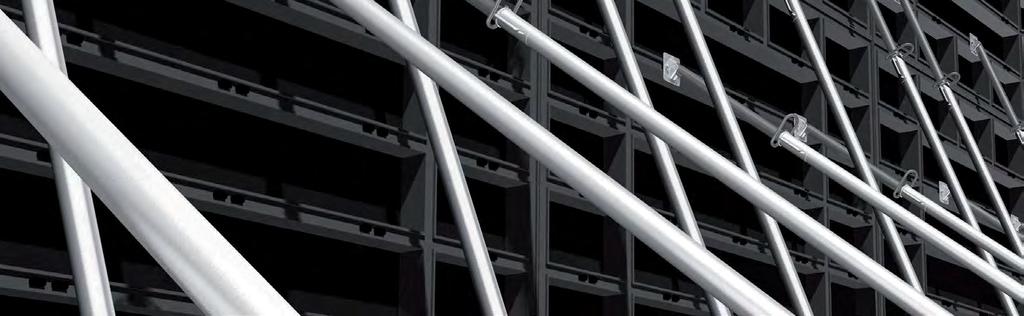

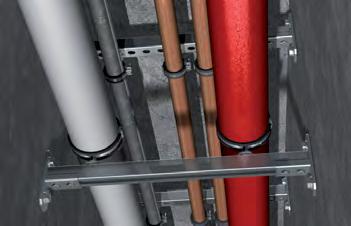

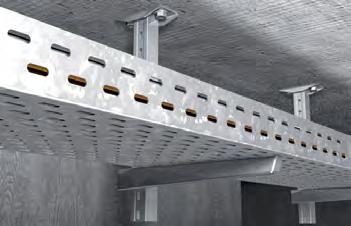

5 Mocowanie szalunków / wyposażenia placu budowy Przypory szalunkowe Możliwe wielokrotne stosowanie śrub. Tymczasowe zamocowania podpór szalunkowych. Wyposażenie budowy tuneli Możliwe wielokrotne stosowanie śrub. Tymczasowe mocowanie instalacji w tunelach. np. ULTRACUT FBS II 14x125 US np. ULTRACUT FBS II 10x120 US Instalacje sanitarne / ogrzewania / elektryczne Rurociągi Mocowanie ciężkich rurociągów. Trasy kablowe Do szybkiego zamocowania przelotowego. Śruby ULTRACUT spełniają wymagania wysokich nośności i zapewnienia odporności ogniowej. np. ULTRACUT FBS II 10x90 US np. ULTRACUT FBS II 8x70 US Klimatyzatory Wersja z zintegrowaną podkładką oraz dodatkowym gniazdem na Torx jest najlepszym rozwiązaniem do mocowania wąskich szyn montażowych. np. ULTRACUT FBS II 8x90 US TX 5

6 Asortyment. h 2 h2 t fix hnom tfix d o d0 90 ULTRACUT FBS II - US - łeb sześciokątny ze zintegrowaną podkładką Śruby do betonu ULTRACUT FBS II cynkowane galwanicznie Oznaczenie Cynkowanie galwaniczne Nr art. gvz. ULTRACUT FBS II - SK - łeb wpuszczany (stożkowy) Ocena techniczna Średnica wiercenia d 0 Min. głębokość wiercenia przy montażu przelotowym h 2 Długość śruby l h nom, 1 t fix h nom Głębokość wkręcania h nom, 2 t fix h nom, 3 FBS 8x FBS 10 x t fix SW X Sd 7 19, Rozmiar Jednostka klucza/torx sprzedażowa SW / TX [Stück] ULTRACUT FBS II 8x55 5/- US TX SW 13/TX ULTRACUT FBS II 8x70 20/5 US TX SW 13/TX ULTRACUT FBS II 8x80 30/15 US TX SW 13/TX ULTRACUT FBS II 8x90 40/25 US TX SW 13/TX ULTRACUT FBS II 8x100 50/35 US TX SW 13/TX ULTRACUT FBS II 8x110 60/45 US TX SW 13/TX ULTRACUT FBS II 8x130 80/65 US TX SW 13/TX ULTRACUT FBS II 10x60 5/-/- US SW ULTRACUT FBS II 10x70 15/5/- US SW ULTRACUT FBS II 10x80 25/15/- US SW ULTRACUT FBS II 10x90 35/25/5 US SW ULTRACUT FBS II 10x100 45/35/15 US SW ULTRACUT FBS II 10x120 65/55/35 US SW ULTRACUT FBS II 10x140 85/75/55 US SW ULTRACUT FBS II 10x /95/75 US SW ULTRACUT FBS II 10x /135/115 US SW ULTRACUT FBS II 10x /165/145 US SW ULTRACUT FBS II 10x /195/175 US SW ULTRACUT FBS II 12x70 10/-/- US SW ULTRACUT FBS II 12x85 25/10/- US SW ULTRACUT FBS II 12x110 50/35/10 US SW ULTRACUT FBS II 12x130 70/55/30 US SW ULTRACUT FBS II 12x150 90/75/50 US SW ULTRACUT FBS II 14x75 10/-/- US SW ULTRACUT FBS II 14x95 30/10/- US SW ULTRACUT FBS II 14x100 35/15/- US SW ULTRACUT FBS II 14x125 60/40/10 US SW ULTRACUT FBS II 14x150 85/65/35 US SW ULTRACUT FBS II 8x60 10/- SK TX ULTRACUT FBS II 8x80 30/15 SK TX ULTRACUT FBS II 8x90 40/25 SK TX ULTRACUT FBS II 10x65 10/-/- SK TX ULTRACUT FBS II 10x80 25/15/- SK TX ULTRACUT FBS II 10x95 40/30/10 SK TX ULTRACUT FBS II 10x100 45/35/15 SK TX ULTRACUT FBS II 10x120 65/55/35 SK TX

7 Akcesoria. FFD FBS II tuleja kontrolna FUP Klucz nasadowy 1/2 Klucz nasadowy FMB T40 Maxx Bit W 5 FPB ProfiBit T 50 5/16 W1 Dysk wypełniający z gniazdem na Torx FFD Podkładka U dla śruby ULTRACUT FBS II 10 np. do mocowania drewna Uzupełnienie asortymentu śrub do betonu Oznaczenie artykułu Nr art. Średnica wewn.- Ø Średnica zewn.- Ø Gniazdo na Torx Pasuje do śruby ULTRACUT FBS II Jednostka sprzedażowa [TX] [szt.] Tulejka kontrolna FUP ,0 - - FBS II 10 1 Tulejka kontrolna FUP ,9 - - FBS II 12 1 Tulejka kontrolna FUP ,6 - - FBS II 14 1 Klucz nasadowy 1/2 SW FBS II 8 1 Klucz nasadowy 1/2 SW FBS II 10 1 Klucz nasadowy 1/2 SW FBS II 12 1 Klucz nasadowy 1/2 SW FBS II 14 1 Klucz nasadowy Torx 1/2" - 1/4" W FBS II 1 Klucz nasadowy Torx 1/2" - 5/16" W FBS II 1 FMB T40 Maxx Bit W TX 40 FBS II 8 5 FPB ProfiBit T 50 5/16 W TX 50 FBS II 10 SK 1 Dysk wypełniający FFD 26x12x ,0 26 FBS II 8 4 Dysk wypełniający FFD 30x14x ,2 30 FBS II 10, FBS II 12 4 Dysk wypełniający FFD 38x19x ,2 38 FBS II 14 4 Podkładka U dla ULTRACUT FBS II ,5 44 FBS II

8 Parametry montażowe i nośności. Parametry montażowe dla betonu C 20/25 - C50/60 Śruba do betonu ULTRACUT FBS II Typ US Typ SK Nominalna średnica otworu d Nominalna głębokość wkręcania h nom h nom h nom h2 hnom tfix h 2 h nom x h nom Głębokość otworu (przy montażu przelotowym) h 2 l + 10 l + 10 l + 10 l + 15 Średnica otworu przelotowego w elemencie mocowanym Max. moment dokręcania przy pomocy wkrętarki z udarem stycznym Max. moment dokręcania przy montażu ręcznym w betonie d f 10, , , ,9-18 T imp, max T max Rozmiar klucza SW Gniazdo/napęd Torx T 40 (SK u. US) T 50 (SK) d 0 l d0 ULTRACUT FBS II 8 ULTRACUT FBS II 10 X 6 7 S d S d 90 SW Parametry montażowe dla murów Śruba do betonu ULTRACUT FBS II Materiał Wytrzymałość [N/mm 2 ] Rozmiar 8 10 h nom Cegła pełna wg (EN771-1) 12 T inst [Nm] 5 10 Cegła silikatowa pełna wg (EN771-2) 12 T inst [Nm] Gazobeton wg (EN771-4) 6 T inst [Nm] 5 10 Śruba do betonu ULTRACUT FBS II Najwyższe dopuszczalne nośności dla pojedynczej kotwy 1) w betonie zwykłym C20/20 4) W celach wymiarowania należy uwzględnić całą aprobatę ETA-15/0352. Typ FBS II 8 FBS II 10 FBS II 12 FBS II 14 Nominalna głębokość wkręcania Min. grubość elementu mocowanego Moment dokręcania Nośność na wyrywanie Beton zarysowany Nośność na ścinanie Min. odstęp osiowy Min. odstęp od krawędzi Nośność na wyrywanie Beton niezarysowany Nośność na ścinanie Min. odstęp osiowy Min. odstęp od krawędzi h nom h min T inst, max 5) N zul 3) V zul 3) s min 2) c min 2) N zul 3) V zul 3) s min 2) c min 2) [Nm] [kn] [kn] [kn] [kn] ,9 4, ,9 5, ,7 9, ,0 9, ,3 4, ,8 6, ,7 12, ,8 14, ,6 16, ,5 16, ,5 11, ,7 15, ,0 15, ,2 15, ,5 20, ,5 20, ,1 12, ,5 17, ,4 18, ,2 22, ,4 29, ,6 29, ) Uwzględniono wszystkie współczynniki bezpieczeństwa podane w ocenie technicznej ETA oraz częściowy współczynnik bezpieczeństwa ɣf=1,4. Jako pojedynczą kotwę należy traktować kotwę z odstępem osiowym s 3xhef oraz odstępem od krawędzi c 1,5hef. Dokładne dane: zob. ocenę techniczną. 2) Najmniejszy możliwy odstęp osiowy lub od krawędzi z równoczesną redukcją nośności. 3) W przypadku kombinacji obciążenia wyrywającego i ścinającego oraz momentu zginającego i zredukowanych odstępów osiowych i od krawędzi zob. parametry w ocenie technicznej. 4) Przy zwiększonej klasie betonu, aż do C50/60 możliwe są większe nośności. 5) Maksymalny dopuszczalny moment dokręcania przy użyciu wkrętarki z udarem stycznym. 8

9 Parametry montażowe i nośności. Śruba do betonu ULTRACUT FBS II Najwyższe dopuszczalne nośności dla pojedynczej kotwy dla tymczasowych zamocowań urządzeń placu budowy 4). W celach wymiarowania należy uwzględnić całą aprobatę niemiecką Z Typ / średnica śruby / średnica otworu Nominalna głębokość wkręcania Nośności dopuszczalne N 3) w betonie zarysowanym i niezarysowanym Wytrzymałość betonu na ściskanie f ck,cube 10 N/mm2 [kn] 1,9 3,6 2,2 2,9 5,8 2,8 4,0 7,6 2,3 3,6 8,9 Wytrzymałość betonu na ściskanie f ck,cube 15 N/mm 2 [kn] 2,3 4,4 2,7 3,5 7,1 3,4 4,9 9,3 2,8 4,4 10,8 Wytrzymałość betonu na ściskanie f ck,cube 20 N/mm2 [kn] 2,6 5,1 3,1 4,1 8,1 3,9 5,6 10,8 3,2 5,0 12,6 Wytrzymałość betonu na ściskanie f ck,cube 25 N/mm2 [kn] 2,9 5,6 3,5 4,5 9,1 4,4 6,1 12,0 3,6 5,6 14,0 Minimalna grubość warstwy betonu Mimimalny odstęp osiowy 2) Minimalny odstęp od krawędzi w kierunku działania obciążenia 2) Minimalny odstęp od krawędzi w kierunku prostopadłym do obciążenia 2) Max. moment dokręcania przy użyciu wkrętarki z udarem stycznym Max. moment dokręcania przy użyciu ręcznego klucza dynamometrycznego T imp, max T max ) Uwzględniono wszystkie współczynniki bezpieczeństwa podane w aprobacie technicznej oraz częściowy współczynnik bezpieczeństwa γ F = 1,4. Jako pojedynczą śrubę traktuje się kotwę o odstępie osiowym (do innej kotwy) s 3 x hef oraz z odstępem od krawędzi c 1,5 x hef. Dokładne informacje podane są w ETA. 2) Najmniejszy możliwy odstęp osiowy i od krawędzi dla pojedynczej śruby. 3) Obowiązuje dla wyrywania, ścinania i wyrywania ukośnego pod dowolnym kątem, oprócz poprzecznego do osi podpory. 4) np. w przypadku podpór, zabezpieczenia przed przewróceniem i dla rusztowań. Śruba do betonu ULTRACUT FBS II Najwyższe zalecane nośności 1)3) dla pojedynczej śruby 4)5)6)7) w murach pełnych. Mur Wytrzymałość [N/mm²] Typ FBS II 8 FBS II 10 Nominalna głębokość wkręcania h nom Cegła pełna (EN771-1) 12 F 2) empf [kn] 1,1 1,4 240x113x115 mm 20 F empf 2) 8) [kn] 1,6 1,6 Cegła silikatowa (EN771-2) 12 F empf 2) 8) [kn] 1,2 1,2 240x71x115 mm 20 F 2) 8) empf [kn] 1,2 1,2 Gazobeton (EN771-4) 499x100x100 mm 6 F empf 2) ) [kn] 0,7 0,9 Minimalny odstęp osiowy w grupie kotew z 2 lub 4 kotew s min 80 Minimalny odstęp od spiny poziomej c min,v 20 Minimalny odstęp od spoiny pionowej c min,h 40 Minimalny odstęp od wolnej krawędzi c min,free 200 1) Uwzględniono odpowiedni współczynnik bezpieczeństwa. 2) Podane nośności odnoszą się do wyszczególnionych wymiarów cegieł/bloczków. Dla większych rozmiarów możliwe są ewentualne wyższe nośności. W tym celu należy kontaktować się z działem technicznym. 3) Obowiązuje dla wyrywania, ścinania i wyrywania ukośnego pod dowolnym kątem. 4) ZW celu potwierdzenia powyższych informacji zaleca się wykonanie prób na budowie. W przypadku niewidocznych spoin zaleca się sprawdzenie 100% zamontowanych śrub, ponieważ funkcjonują one wyłącznie w cegle, a nie w spoinie. 5) Wszystkie informacje dotyczą zamocowań wielopunktowych systemów niekonstrukcyjnych. 6) Pojedynczy punkt mocujący może być przytwierdzony 1 śrubą lub grupą 2 lub 4 kotew o minimalnym rozstawie s min. W przypadku 4 kotew muszą one być rozmieszczone na prostokącie. 7) Punkty mocujące muszą być rozmieszczone w taki sposób, aby na każdą cegłę przypadał tylko jeden. 8) Miarodajne jest wyrwanie pojedynczej cegły. 9
