CT 21 oraz w wersjach specjalnych IT - ITAS

Wielkość: px
Rozpocząć pokaz od strony:

Download "CT 21 oraz w wersjach specjalnych IT - ITAS"

Transkrypt

1 Montażownica opon CT 21 oraz w wersjach specjalnych IT - ITAS Instrukcja obsługi

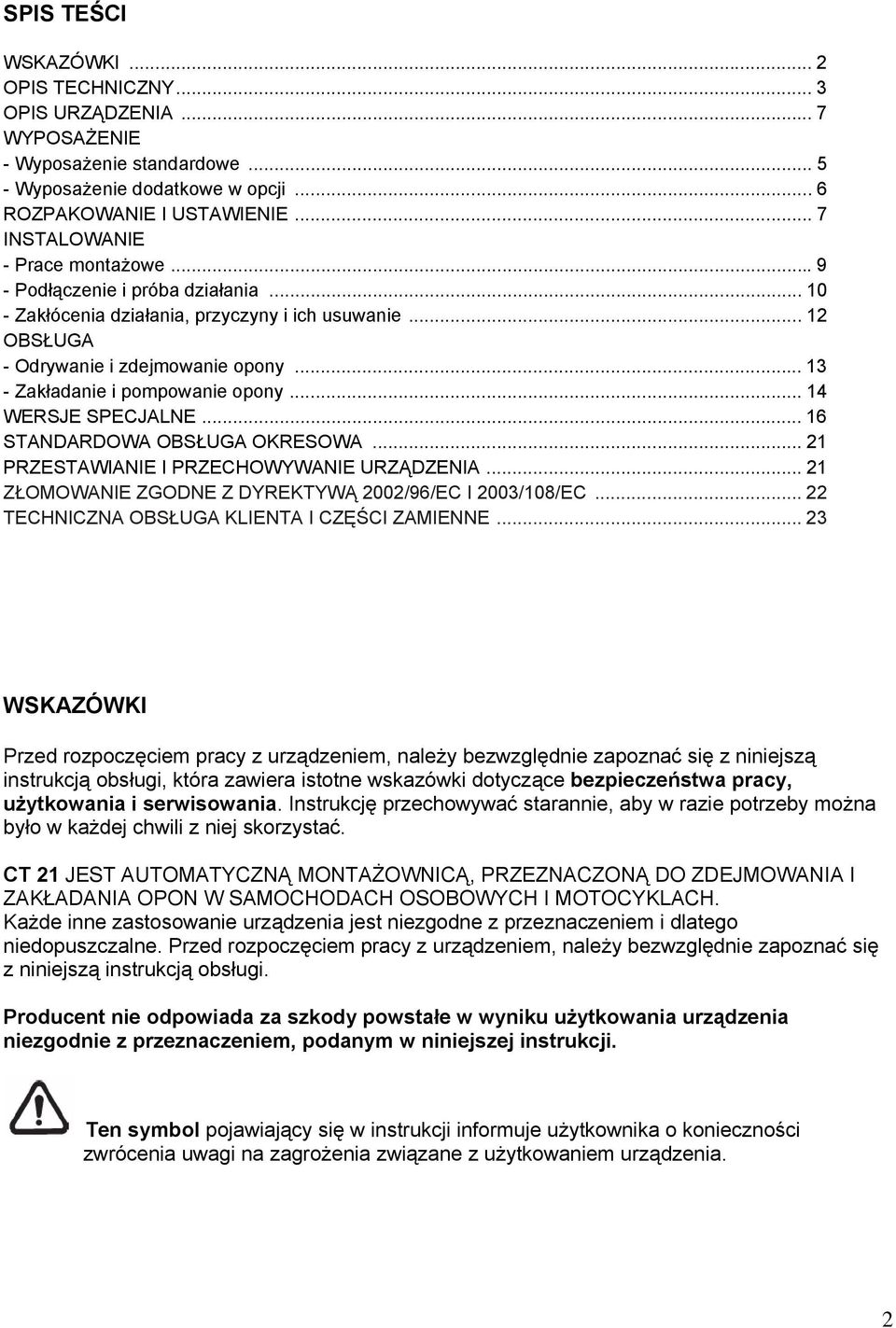

2 SPIS TEŚCI WSKAZÓWKI... 2 OPIS TECHNICZNY... 3 OPIS URZĄDZENIA... 7 WYPOSAŻENIE - Wyposażenie standardowe Wyposażenie dodatkowe w opcji... 6 ROZPAKOWANIE I USTAWIENIE... 7 INSTALOWANIE - Prace montażowe Podłączenie i próba działania Zakłócenia działania, przyczyny i ich usuwanie OBSŁUGA - Odrywanie i zdejmowanie opony Zakładanie i pompowanie opony WERSJE SPECJALNE STANDARDOWA OBSŁUGA OKRESOWA PRZESTAWIANIE I PRZECHOWYWANIE URZĄDZENIA ZŁOMOWANIE ZGODNE Z DYREKTYWĄ 2002/96/EC I 2003/108/EC TECHNICZNA OBSŁUGA KLIENTA I CZĘŚCI ZAMIENNE WSKAZÓWKI Przed rozpoczęciem pracy z urządzeniem, należy bezwzględnie zapoznać się z niniejszą instrukcją obsługi, która zawiera istotne wskazówki dotyczące bezpieczeństwa pracy, użytkowania i serwisowania. Instrukcję przechowywać starannie, aby w razie potrzeby można było w każdej chwili z niej skorzystać. CT 21 JEST AUTOMATYCZNĄ MONTAŻOWNICĄ, PRZEZNACZONĄ DO ZDEJMOWANIA I ZAKŁADANIA OPON W SAMOCHODACH OSOBOWYCH I MOTOCYKLACH. Każde inne zastosowanie urządzenia jest niezgodne z przeznaczeniem i dlatego niedopuszczalne. Przed rozpoczęciem pracy z urządzeniem, należy bezwzględnie zapoznać się z niniejszą instrukcją obsługi. Producent nie odpowiada za szkody powstałe w wyniku użytkowania urządzenia niezgodnie z przeznaczeniem, podanym w niniejszej instrukcji. Ten symbol pojawiający się w instrukcji informuje użytkownika o konieczności zwrócenia uwagi na zagrożenia związane z użytkowaniem urządzenia. 2

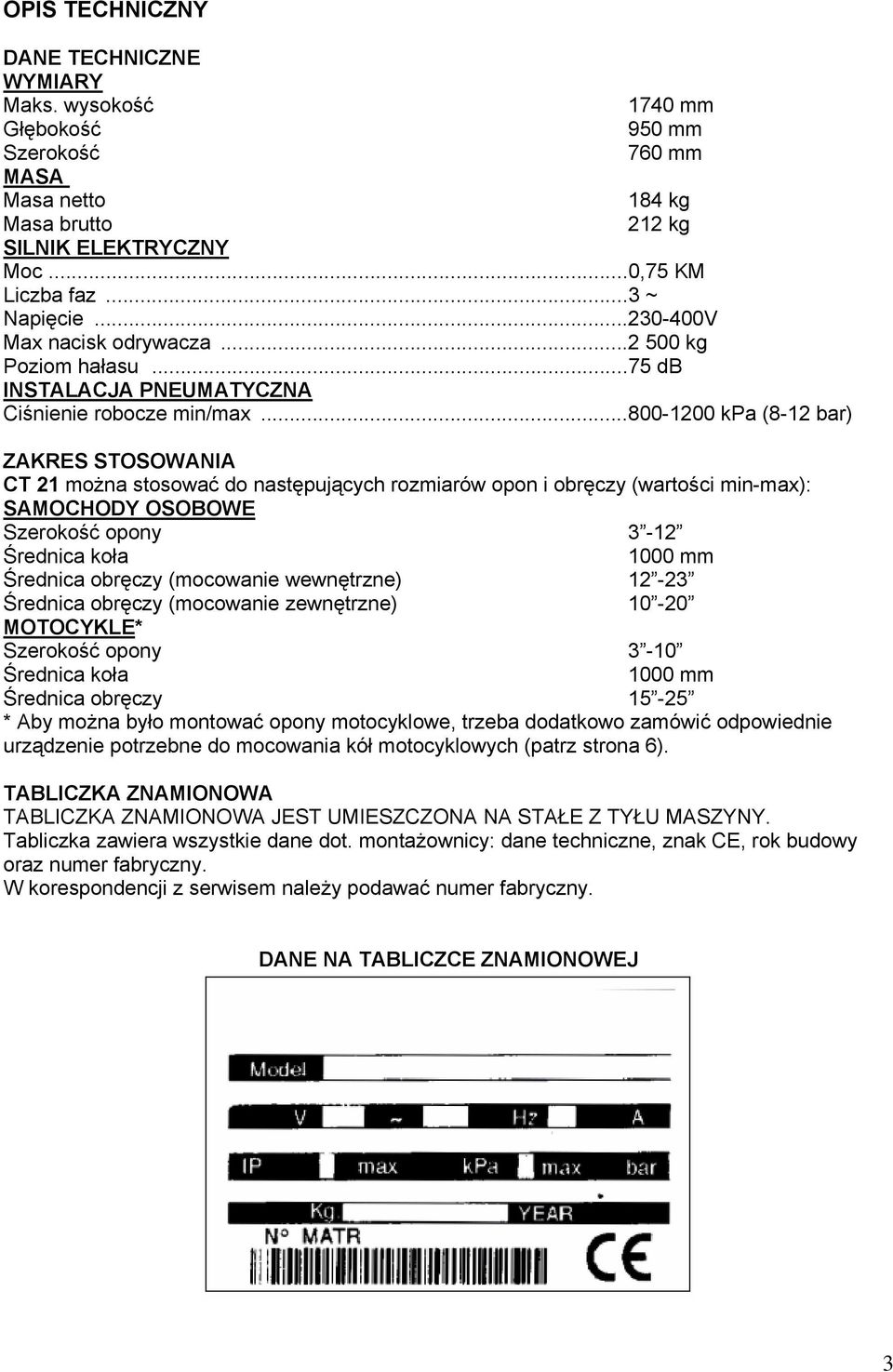

3 OPIS TECHNICZNY DANE TECHNICZNE WYMIARY Maks. wysokość Głębokość Szerokość MASA Masa netto 1740 mm 950 mm 760 mm 184 kg Masa brutto 212 kg SILNIK ELEKTRYCZNY Moc...0,75 KM Liczba faz...3 ~ Napięcie V Max nacisk odrywacza kg Poziom hałasu...75 db INSTALACJA PNEUMATYCZNA Ciśnienie robocze min/max kpa (8-12 bar) ZAKRES STOSOWANIA CT 21 można stosować do następujących rozmiarów opon i obręczy (wartości min-max): SAMOCHODY OSOBOWE Szerokość opony 3-12 Średnica koła 1000 mm Średnica obręczy (mocowanie wewnętrzne) Średnica obręczy (mocowanie zewnętrzne) MOTOCYKLE* Szerokość opony 3-10 Średnica koła 1000 mm Średnica obręczy * Aby można było montować opony motocyklowe, trzeba dodatkowo zamówić odpowiednie urządzenie potrzebne do mocowania kół motocyklowych (patrz strona 6). TABLICZKA ZNAMIONOWA TABLICZKA ZNAMIONOWA JEST UMIESZCZONA NA STAŁE Z TYŁU MASZYNY. Tabliczka zawiera wszystkie dane dot. montażownicy: dane techniczne, znak CE, rok budowy oraz numer fabryczny. W korespondencji z serwisem należy podawać numer fabryczny. DANE NA TABLICZCE ZNAMIONOWEJ 3

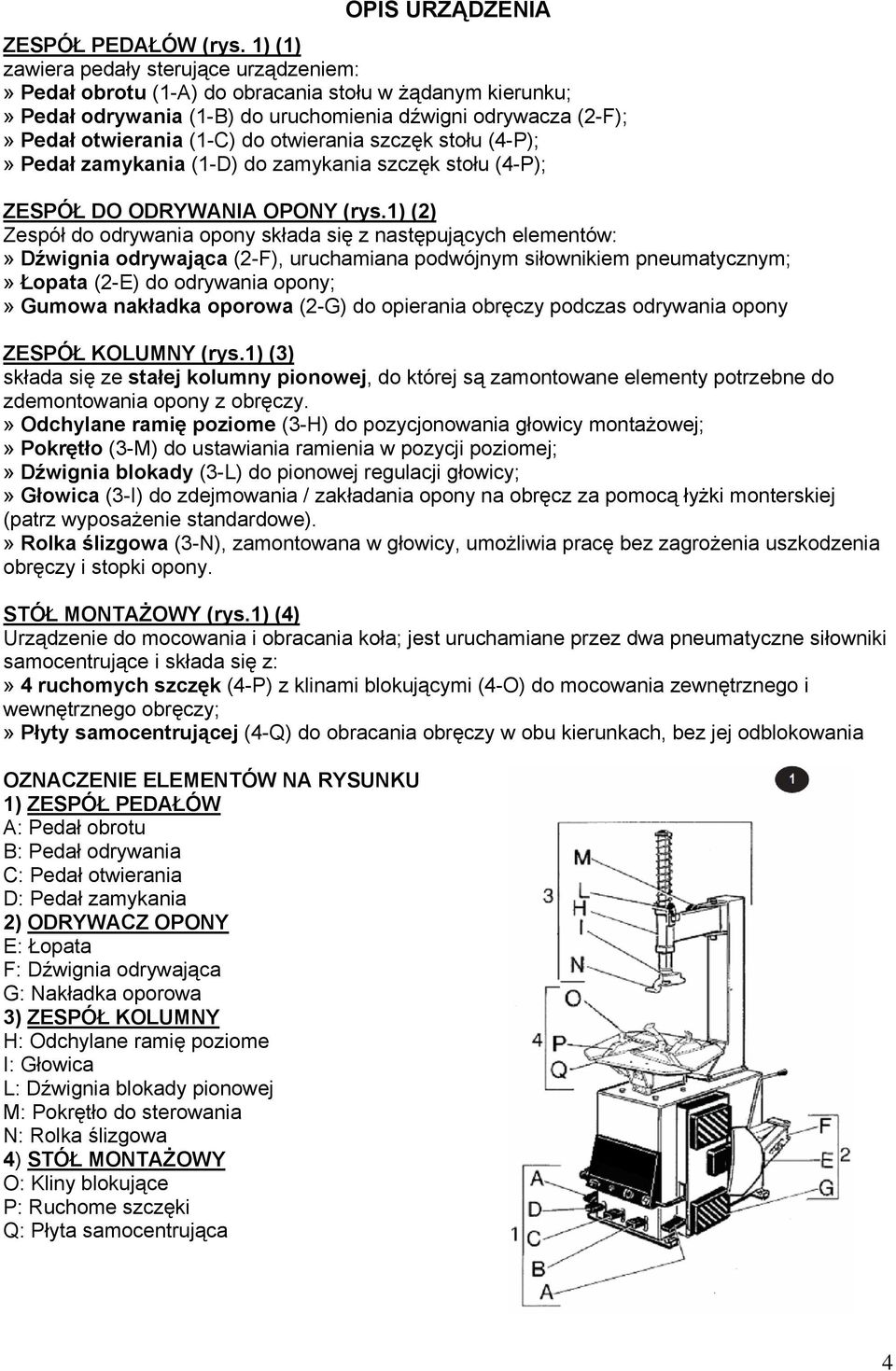

4 OPIS URZĄDZENIA ZESPÓŁ PEDAŁÓW (rys. 1) (1) zawiera pedały sterujące urządzeniem:» Pedał obrotu (1-A) do obracania stołu w żądanym kierunku;» Pedał odrywania (1-B) do uruchomienia dźwigni odrywacza (2-F);» Pedał otwierania (1-C) do otwierania szczęk stołu (4-P);» Pedał zamykania (1-D) do zamykania szczęk stołu (4-P); ZESPÓŁ DO ODRYWANIA OPONY (rys.1) (2) Zespół do odrywania opony składa się z następujących elementów:» Dźwignia odrywająca (2-F), uruchamiana podwójnym siłownikiem pneumatycznym;» Łopata (2-E) do odrywania opony;» Gumowa nakładka oporowa (2-G) do opierania obręczy podczas odrywania opony ZESPÓŁ KOLUMNY (rys.1) (3) składa się ze stałej kolumny pionowej, do której są zamontowane elementy potrzebne do zdemontowania opony z obręczy.» Odchylane ramię poziome (3-H) do pozycjonowania głowicy montażowej;» Pokrętło (3-M) do ustawiania ramienia w pozycji poziomej;» Dźwignia blokady (3-L) do pionowej regulacji głowicy;» Głowica (3-I) do zdejmowania / zakładania opony na obręcz za pomocą łyżki monterskiej (patrz wyposażenie standardowe).» Rolka ślizgowa (3-N), zamontowana w głowicy, umożliwia pracę bez zagrożenia uszkodzenia obręczy i stopki opony. STÓŁ MONTAŻOWY (rys.1) (4) Urządzenie do mocowania i obracania koła; jest uruchamiane przez dwa pneumatyczne siłowniki samocentrujące i składa się z:» 4 ruchomych szczęk (4-P) z klinami blokującymi (4-O) do mocowania zewnętrznego i wewnętrznego obręczy;» Płyty samocentrującej (4-Q) do obracania obręczy w obu kierunkach, bez jej odblokowania OZNACZENIE ELEMENTÓW NA RYSUNKU 1) ZESPÓŁ PEDAŁÓW A: Pedał obrotu B: Pedał odrywania C: Pedał otwierania D: Pedał zamykania 2) ODRYWACZ OPONY E: Łopata F: Dźwignia odrywająca G: Nakładka oporowa 3) ZESPÓŁ KOLUMNY H: Odchylane ramię poziome I: Głowica L: Dźwignia blokady pionowej M: Pokrętło do sterowania N: Rolka ślizgowa 4) STÓŁ MONTAŻOWY O: Kliny blokujące P: Ruchome szczęki Q: Płyta samocentrująca 4

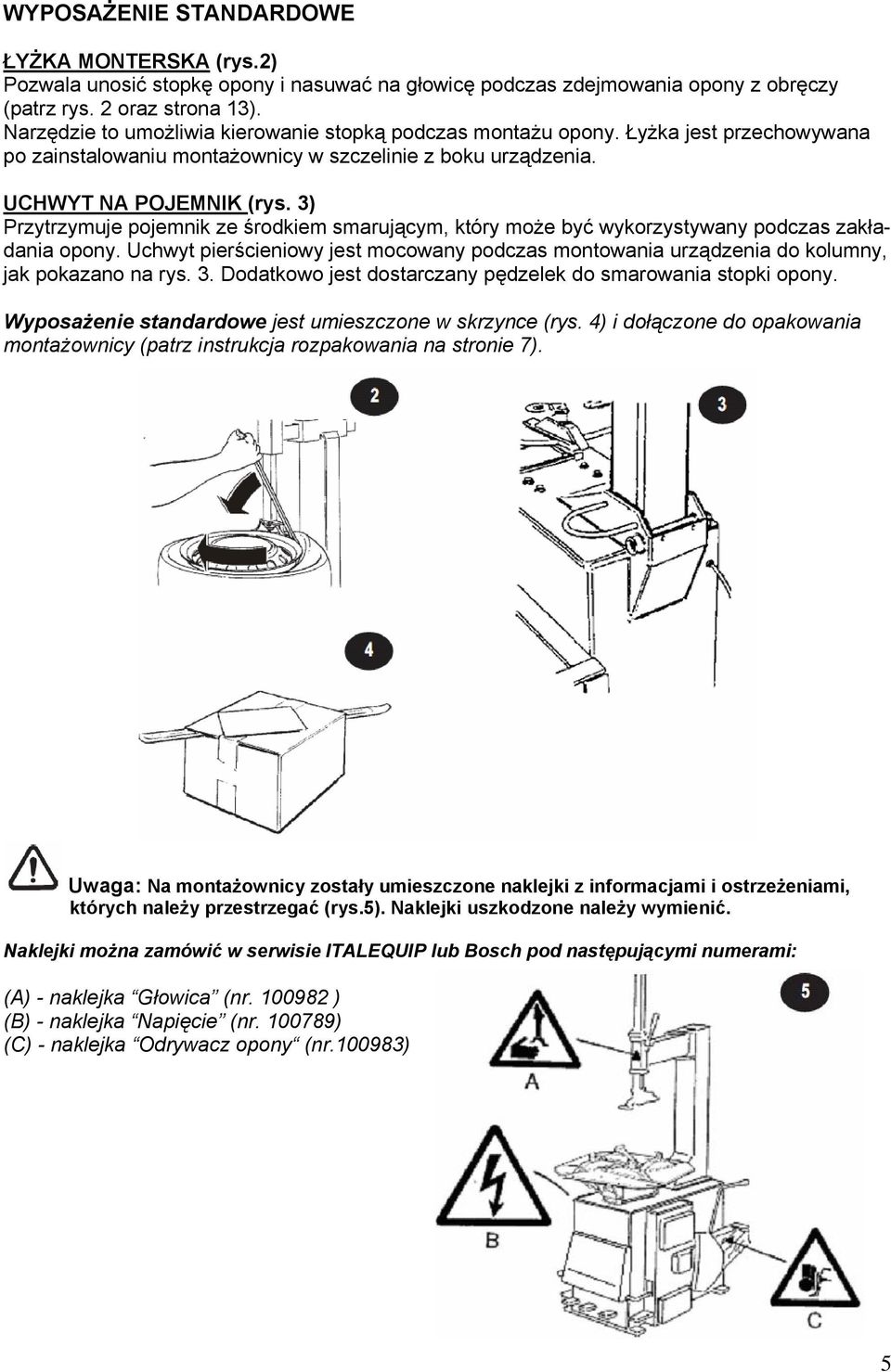

5 WYPOSAŻENIE STANDARDOWE ŁYŻKA MONTERSKA (rys.2) Pozwala unosić stopkę opony i nasuwać na głowicę podczas zdejmowania opony z obręczy (patrz rys. 2 oraz strona 13). Narzędzie to umożliwia kierowanie stopką podczas montażu opony. Łyżka jest przechowywana po zainstalowaniu montażownicy w szczelinie z boku urządzenia. UCHWYT NA POJEMNIK (rys. 3) Przytrzymuje pojemnik ze środkiem smarującym, który może być wykorzystywany podczas zakładania opony. Uchwyt pierścieniowy jest mocowany podczas montowania urządzenia do kolumny, jak pokazano na rys. 3. Dodatkowo jest dostarczany pędzelek do smarowania stopki opony. Wyposażenie standardowe jest umieszczone w skrzynce (rys. 4) i dołączone do opakowania montażownicy (patrz instrukcja rozpakowania na stronie 7). Uwaga: Na montażownicy zostały umieszczone naklejki z informacjami i ostrzeżeniami, których należy przestrzegać (rys.5). Naklejki uszkodzone należy wymienić. Naklejki można zamówić w serwisie ITALEQUIP lub Bosch pod następującymi numerami: (A) - naklejka Głowica (nr ) (B) - naklejka Napięcie (nr ) (C) - naklejka Odrywacz opony (nr ) 5

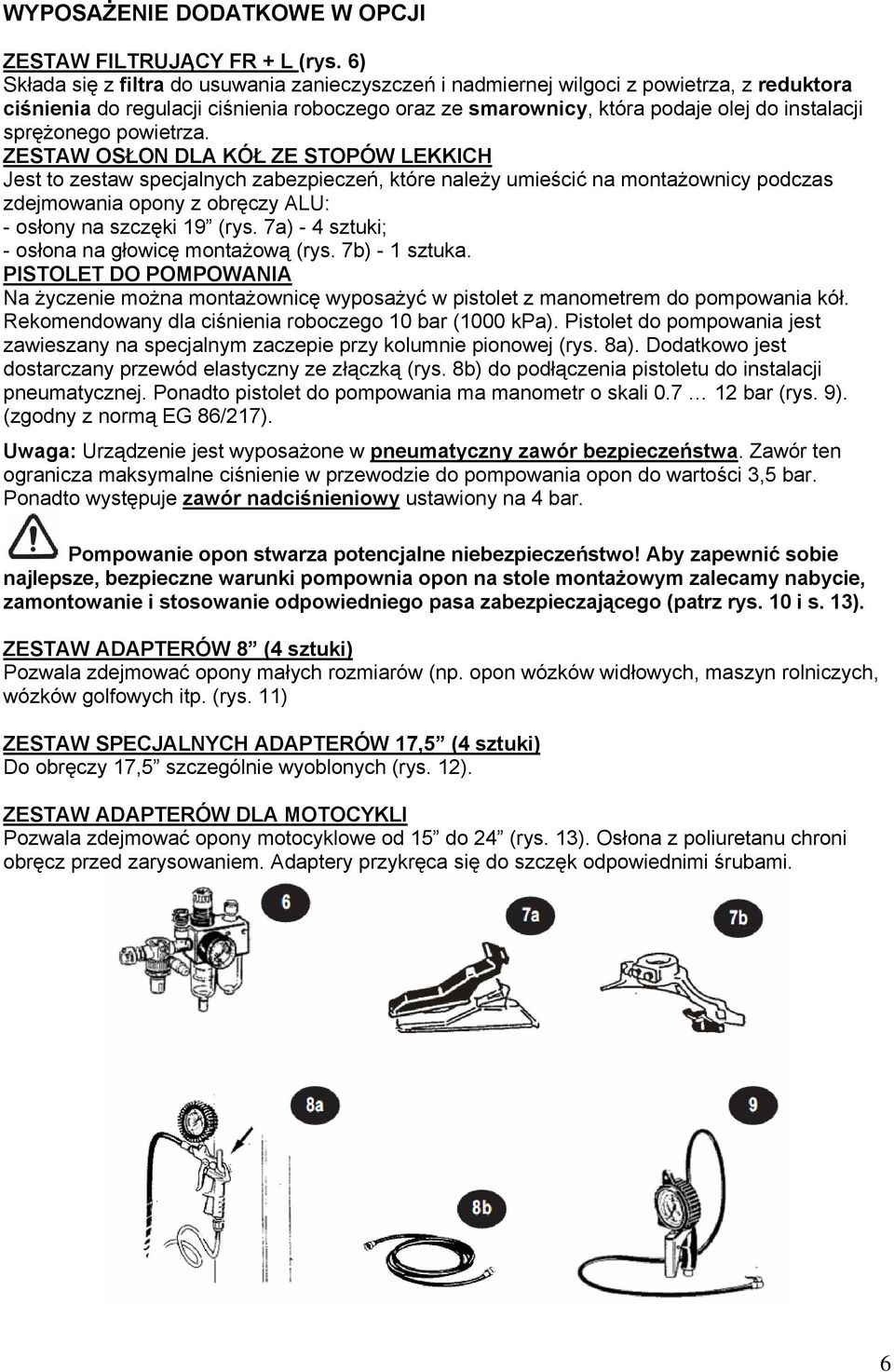

6 WYPOSAŻENIE DODATKOWE W OPCJI ZESTAW FILTRUJĄCY FR + L (rys. 6) Składa się z filtra do usuwania zanieczyszczeń i nadmiernej wilgoci z powietrza, z reduktora ciśnienia do regulacji ciśnienia roboczego oraz ze smarownicy, która podaje olej do instalacji sprężonego powietrza. ZESTAW OSŁON DLA KÓŁ ZE STOPÓW LEKKICH Jest to zestaw specjalnych zabezpieczeń, które należy umieścić na montażownicy podczas zdejmowania opony z obręczy ALU: - osłony na szczęki 19 (rys. 7a) - 4 sztuki; - osłona na głowicę montażową (rys. 7b) - 1 sztuka. PISTOLET DO POMPOWANIA Na życzenie można montażownicę wyposażyć w pistolet z manometrem do pompowania kół. Rekomendowany dla ciśnienia roboczego 10 bar (1000 kpa). Pistolet do pompowania jest zawieszany na specjalnym zaczepie przy kolumnie pionowej (rys. 8a). Dodatkowo jest dostarczany przewód elastyczny ze złączką (rys. 8b) do podłączenia pistoletu do instalacji pneumatycznej. Ponadto pistolet do pompowania ma manometr o skali bar (rys. 9). (zgodny z normą EG 86/217). Uwaga: Urządzenie jest wyposażone w pneumatyczny zawór bezpieczeństwa. Zawór ten ogranicza maksymalne ciśnienie w przewodzie do pompowania opon do wartości 3,5 bar. Ponadto występuje zawór nadciśnieniowy ustawiony na 4 bar. Pompowanie opon stwarza potencjalne niebezpieczeństwo! Aby zapewnić sobie najlepsze, bezpieczne warunki pompownia opon na stole montażowym zalecamy nabycie, zamontowanie i stosowanie odpowiedniego pasa zabezpieczającego (patrz rys. 10 i s. 13). ZESTAW ADAPTERÓW 8 (4 sztuki) Pozwala zdejmować opony małych rozmiarów (np. opon wózków widłowych, maszyn rolniczych, wózków golfowych itp. (rys. 11) ZESTAW SPECJALNYCH ADAPTERÓW 17,5 (4 sztuki) Do obręczy 17,5 szczególnie wyoblonych (rys. 12). ZESTAW ADAPTERÓW DLA MOTOCYKLI Pozwala zdejmować opony motocyklowe od 15 do 24 (rys. 13). Osłona z poliuretanu chroni obręcz przed zarysowaniem. Adaptery przykręca się do szczęk odpowiednimi śrubami. 6

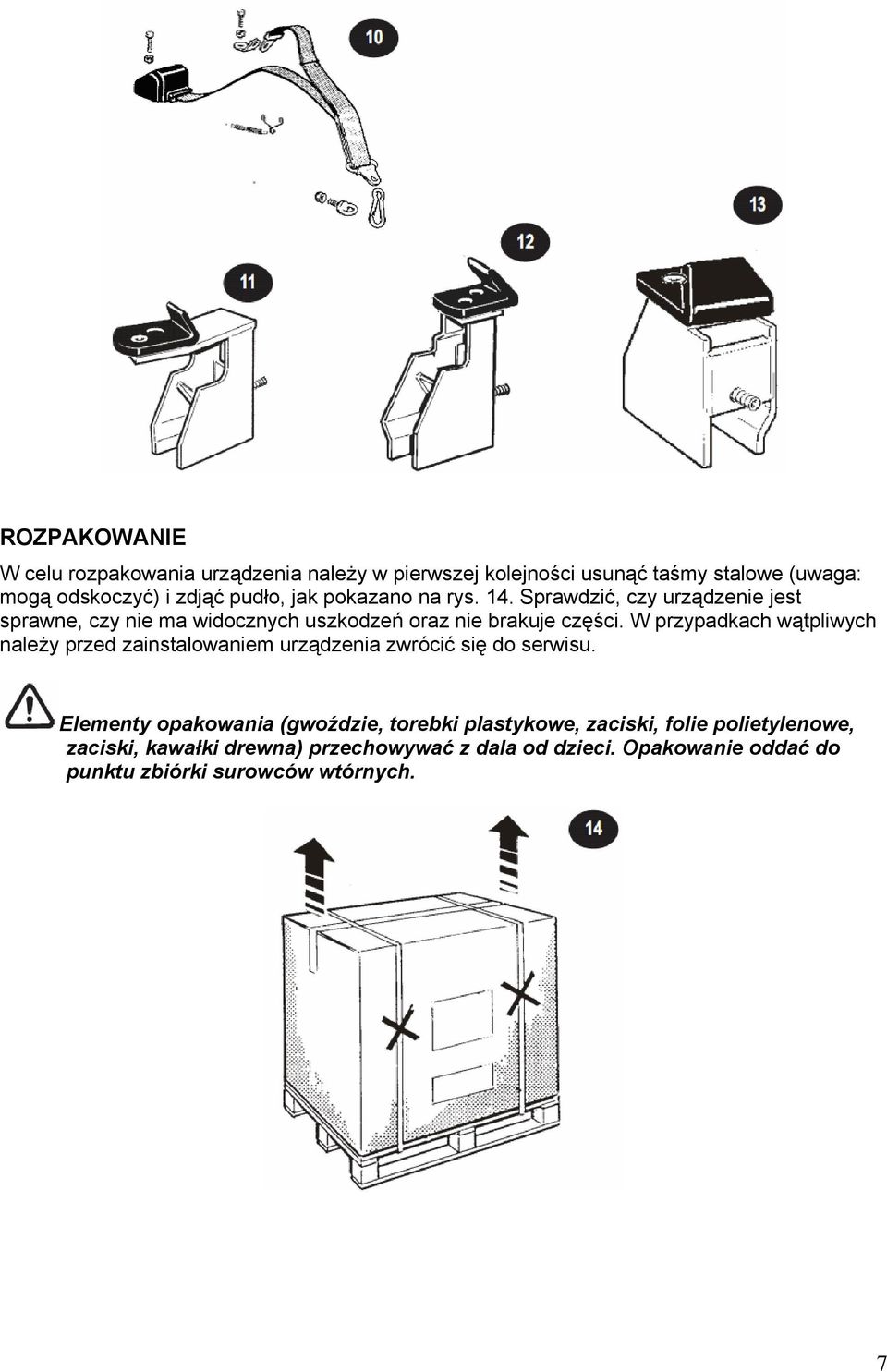

7 ROZPAKOWANIE W celu rozpakowania urządzenia należy w pierwszej kolejności usunąć taśmy stalowe (uwaga: mogą odskoczyć) i zdjąć pudło, jak pokazano na rys. 14. Sprawdzić, czy urządzenie jest sprawne, czy nie ma widocznych uszkodzeń oraz nie brakuje części. W przypadkach wątpliwych należy przed zainstalowaniem urządzenia zwrócić się do serwisu. Elementy opakowania (gwoździe, torebki plastykowe, zaciski, folie polietylenowe, zaciski, kawałki drewna) przechowywać z dala od dzieci. Opakowanie oddać do punktu zbiórki surowców wtórnych. 7

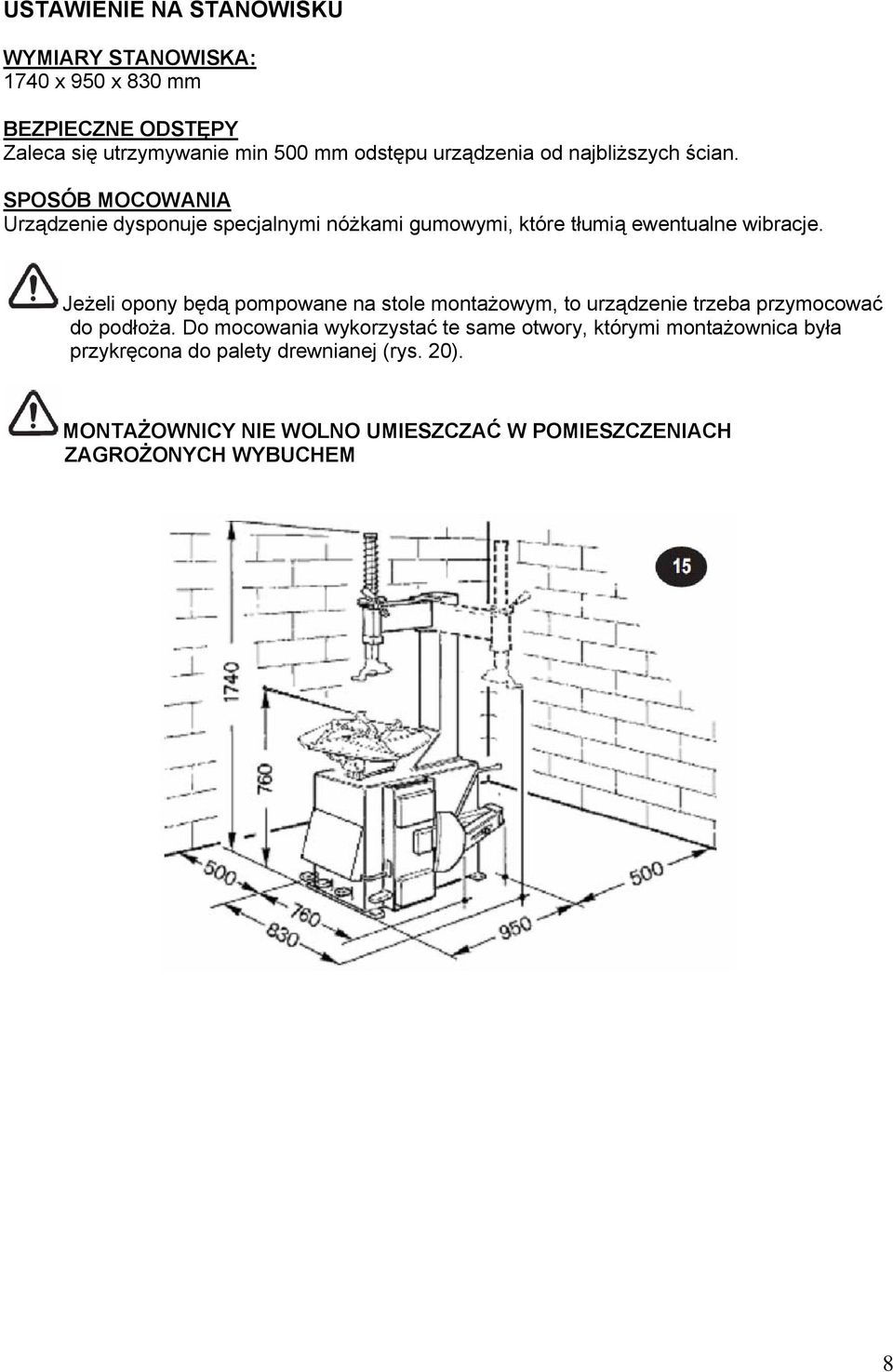

8 USTAWIENIE NA STANOWISKU WYMIARY STANOWISKA: 1740 x 950 x 830 mm BEZPIECZNE ODSTĘPY Zaleca się utrzymywanie min 500 mm odstępu urządzenia od najbliższych ścian. SPOSÓB MOCOWANIA Urządzenie dysponuje specjalnymi nóżkami gumowymi, które tłumią ewentualne wibracje. Jeżeli opony będą pompowane na stole montażowym, to urządzenie trzeba przymocować do podłoża. Do mocowania wykorzystać te same otwory, którymi montażownica była przykręcona do palety drewnianej (rys. 20). MONTAŻOWNICY NIE WOLNO UMIESZCZAĆ W POMIESZCZENIACH ZAGROŻONYCH WYBUCHEM 8

9 INSTALOWANIE Podłączanie i ustawienie maszyny USUNIĘCIE ŚCIANKI» Odkręcić 4 śruby kluczem 10 mm, mocujące boczną ściankę (rys. 16). Usunąć ściankę. USTAWIANIE KOLUMNY PIONOWEJ» Przygotować taśmę do dźwigania o dłg. 1 metra model DR 50, wsp. bezpieczeństwa 6:1. Owinąć taśmę wokół ramienia poziomego (rys. 17a).» Otworzyć dźwignię odrywającą, jak pokazano na rys. 17b (1) i unieść żurawiem kolumnę (2).» Ustawić kolumnę na korpusie montażownicy. MOCOWANIE KOLUMNY PIONOWEJ» Przykręcić kolumnę dostarczonymi śrubami (skrzynka wyposażenia standardowego) do korpusu (rys. 18). - 4 śruby TEM 10-4 nakrętki M 10 ośmiokątne - 4 podkładki 10 mm - 4 podkładki dwuczęściowe 10 mm. WKŁADANIE SPRĘŻYNY RAMIENIA GŁOWICY» Odblokować ramię głowicy, unieść na 10 cm i ponownie zablokować jak na rys. 19a (1);» Odkręcić pokrywę na czole ramienia za pomocą klucza dwunastokątnego 6 mm (19a) (2). Uwaga: Luzując pokrywę podłożyć rękę (rys. 19b) (1) i (2).» Wyciągnąć ramię pionowe. Wyjąć sprężynę i ponownie wsunąć ramię do położenia wyjściowego, blokując go w skrajnym położeniu (rys. 19c) (2).» Nasadzić sprężynę od góry na ramię (rys. 19c) (3) i z powrotem przykręcić pokrywę górną kluczem 6 mm. 9

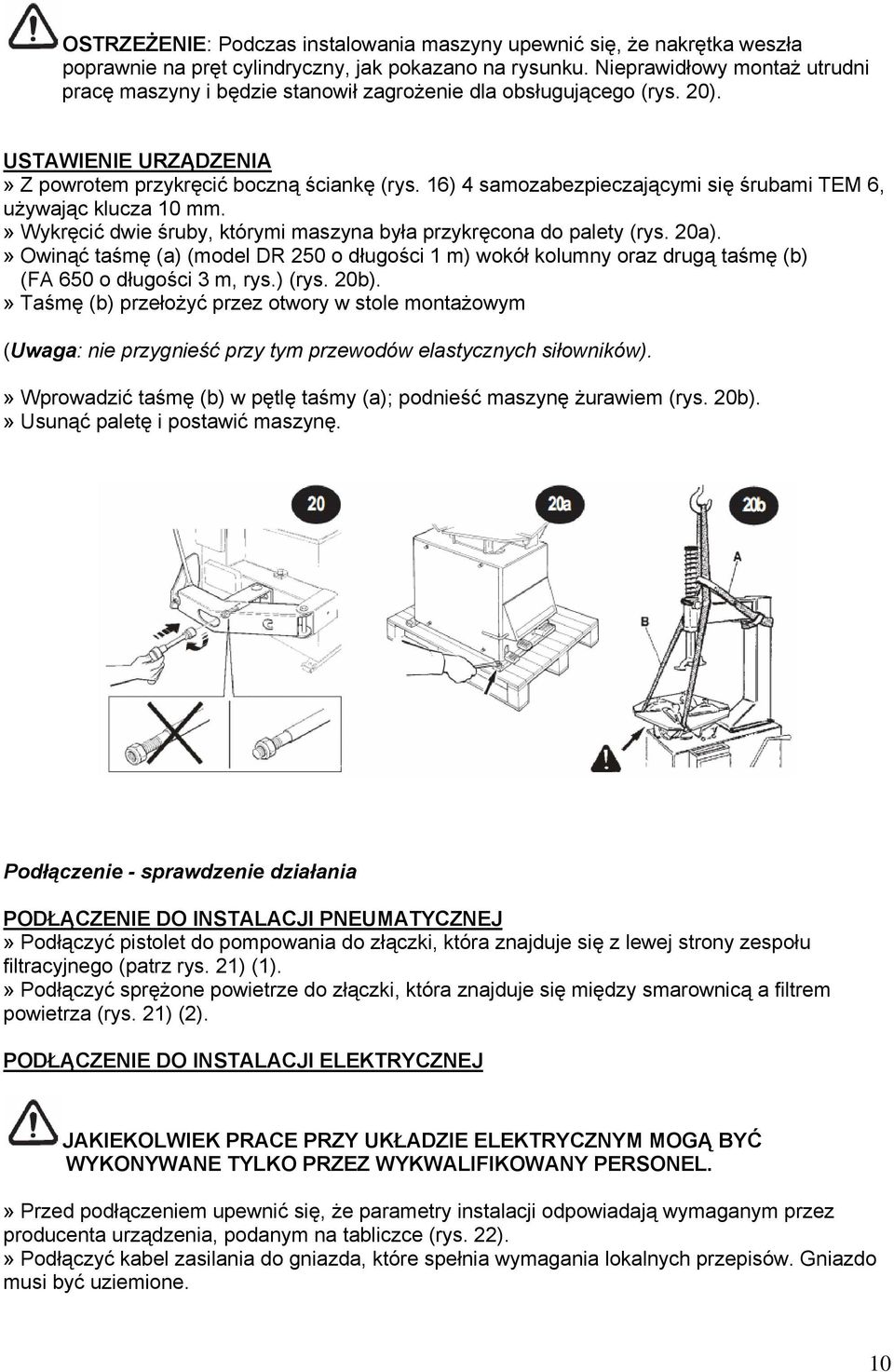

10 OSTRZEŻENIE: Podczas instalowania maszyny upewnić się, że nakrętka weszła poprawnie na pręt cylindryczny, jak pokazano na rysunku. Nieprawidłowy montaż utrudni pracę maszyny i będzie stanowił zagrożenie dla obsługującego (rys. 20). USTAWIENIE URZĄDZENIA» Z powrotem przykręcić boczną ściankę (rys. 16) 4 samozabezpieczającymi się śrubami TEM 6, używając klucza 10 mm.» Wykręcić dwie śruby, którymi maszyna była przykręcona do palety (rys. 20a).» Owinąć taśmę (a) (model DR 250 o długości 1 m) wokół kolumny oraz drugą taśmę (b) (FA 650 o długości 3 m, rys.) (rys. 20b).» Taśmę (b) przełożyć przez otwory w stole montażowym (Uwaga: nie przygnieść przy tym przewodów elastycznych siłowników).» Wprowadzić taśmę (b) w pętlę taśmy (a); podnieść maszynę żurawiem (rys. 20b).» Usunąć paletę i postawić maszynę. Podłączenie - sprawdzenie działania PODŁĄCZENIE DO INSTALACJI PNEUMATYCZNEJ» Podłączyć pistolet do pompowania do złączki, która znajduje się z lewej strony zespołu filtracyjnego (patrz rys. 21) (1).» Podłączyć sprężone powietrze do złączki, która znajduje się między smarownicą a filtrem powietrza (rys. 21) (2). PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ JAKIEKOLWIEK PRACE PRZY UKŁADZIE ELEKTRYCZNYM MOGĄ BYĆ WYKONYWANE TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL.» Przed podłączeniem upewnić się, że parametry instalacji odpowiadają wymaganym przez producenta urządzenia, podanym na tabliczce (rys. 22).» Podłączyć kabel zasilania do gniazda, które spełnia wymagania lokalnych przepisów. Gniazdo musi być uziemione. 10

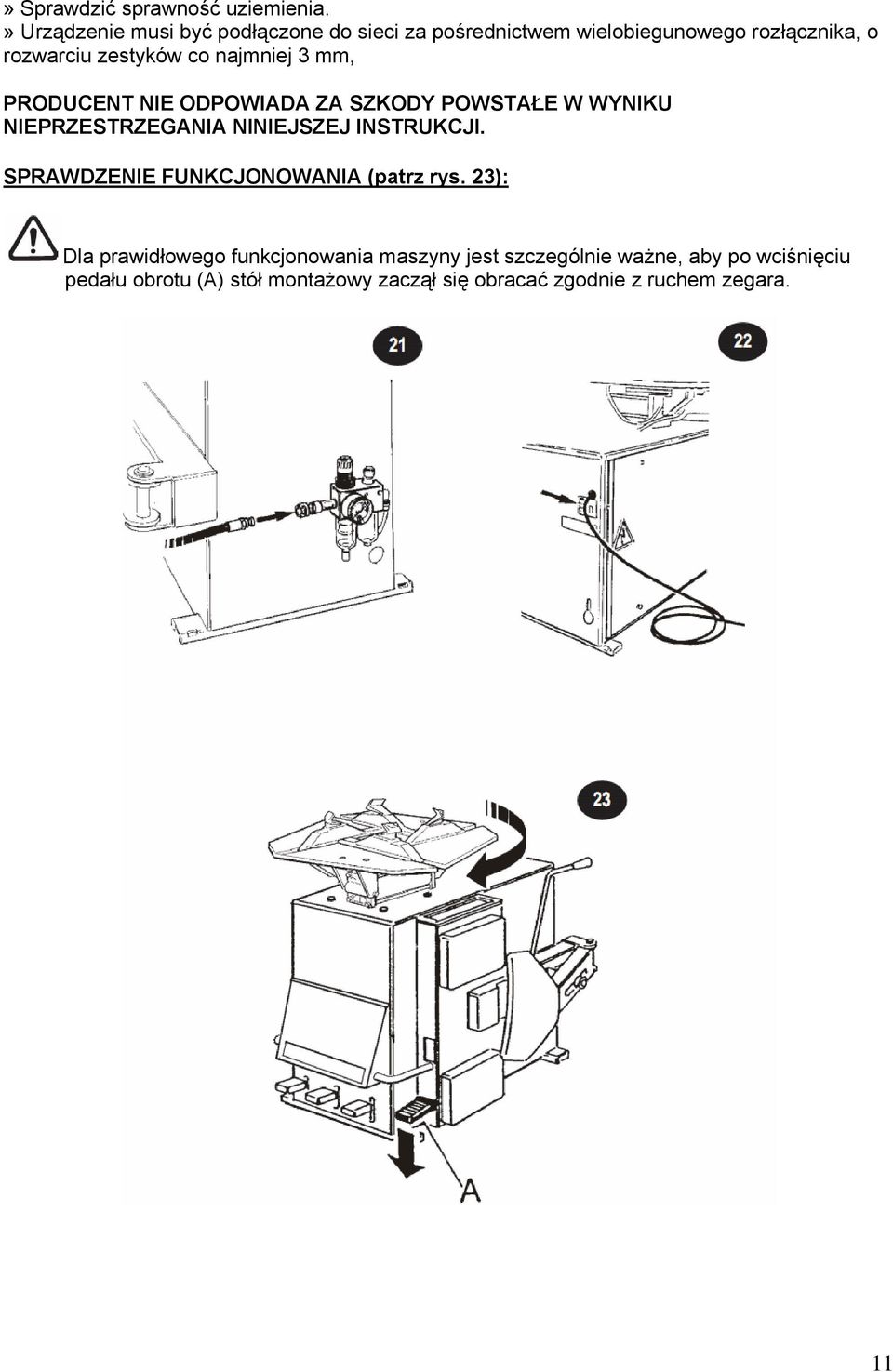

11 » Sprawdzić sprawność uziemienia.» Urządzenie musi być podłączone do sieci za pośrednictwem wielobiegunowego rozłącznika, o rozwarciu zestyków co najmniej 3 mm, PRODUCENT NIE ODPOWIADA ZA SZKODY POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA NINIEJSZEJ INSTRUKCJI. SPRAWDZENIE FUNKCJONOWANIA (patrz rys. 23): Dla prawidłowego funkcjonowania maszyny jest szczególnie ważne, aby po wciśnięciu pedału obrotu (A) stół montażowy zaczął się obracać zgodnie z ruchem zegara. 11

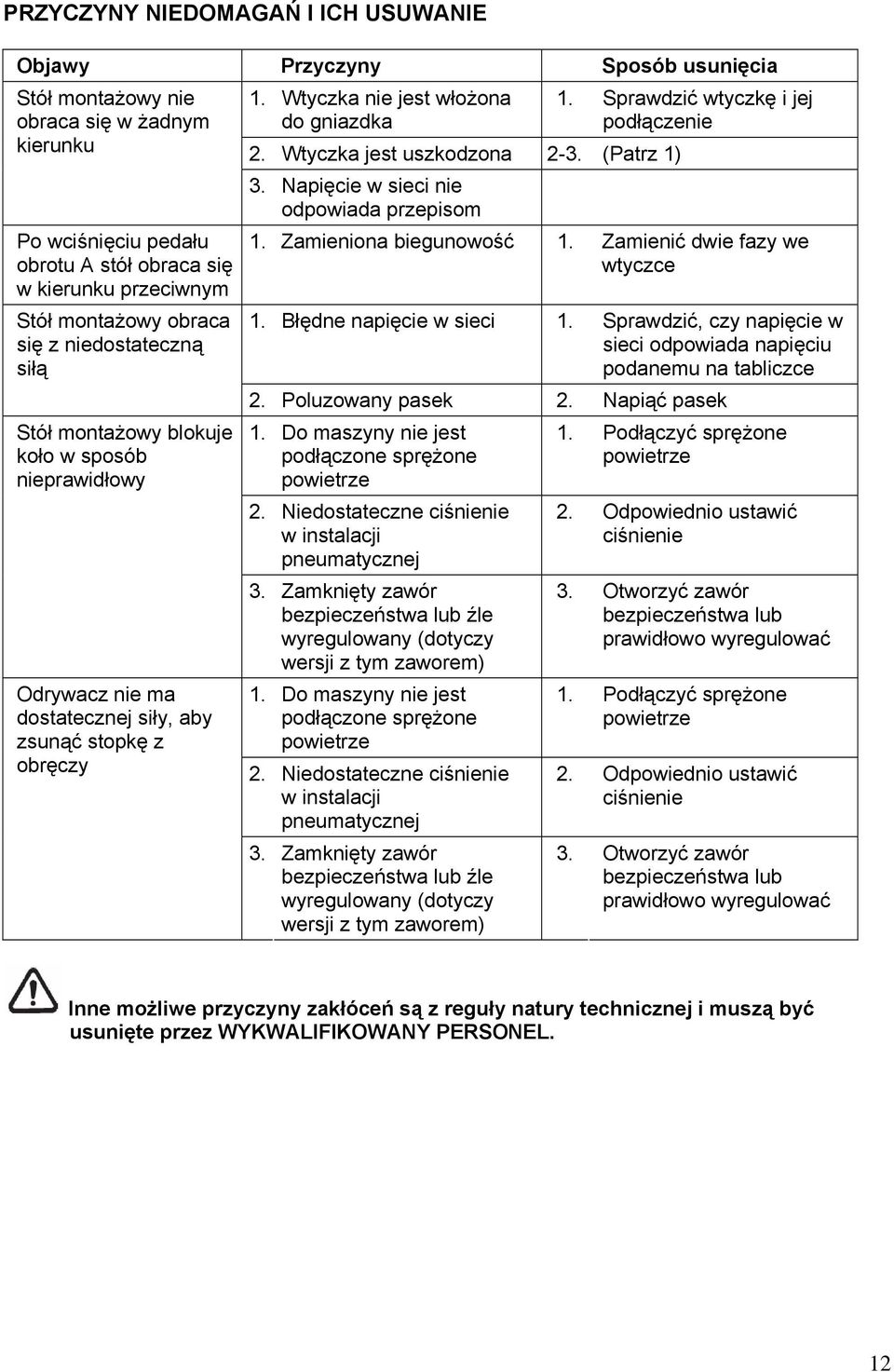

12 PRZYCZYNY NIEDOMAGAŃ I ICH USUWANIE Objawy Przyczyny Sposób usunięcia Stół montażowy nie obraca się w żadnym kierunku Po wciśnięciu pedału obrotu A stół obraca się w kierunku przeciwnym Stół montażowy obraca się z niedostateczną siłą Stół montażowy blokuje koło w sposób nieprawidłowy Odrywacz nie ma dostatecznej siły, aby zsunąć stopkę z obręczy 1. Wtyczka nie jest włożona do gniazdka 2. Wtyczka jest uszkodzona 2-3. (Patrz 1) 3. Napięcie w sieci nie odpowiada przepisom 1. Sprawdzić wtyczkę i jej podłączenie 1. Zamieniona biegunowość 1. Zamienić dwie fazy we wtyczce 1. Błędne napięcie w sieci 1. Sprawdzić, czy napięcie w sieci odpowiada napięciu podanemu na tabliczce 2. Poluzowany pasek 2. Napiąć pasek 1. Do maszyny nie jest podłączone sprężone powietrze 2. Niedostateczne ciśnienie w instalacji pneumatycznej 3. Zamknięty zawór bezpieczeństwa lub źle wyregulowany (dotyczy wersji z tym zaworem) 1. Do maszyny nie jest podłączone sprężone powietrze 2. Niedostateczne ciśnienie w instalacji pneumatycznej 3. Zamknięty zawór bezpieczeństwa lub źle wyregulowany (dotyczy wersji z tym zaworem) 1. Podłączyć sprężone powietrze 2. Odpowiednio ustawić ciśnienie 3. Otworzyć zawór bezpieczeństwa lub prawidłowo wyregulować 1. Podłączyć sprężone powietrze 2. Odpowiednio ustawić ciśnienie 3. Otworzyć zawór bezpieczeństwa lub prawidłowo wyregulować Inne możliwe przyczyny zakłóceń są z reguły natury technicznej i muszą być usunięte przez WYKWALIFIKOWANY PERSONEL. 12

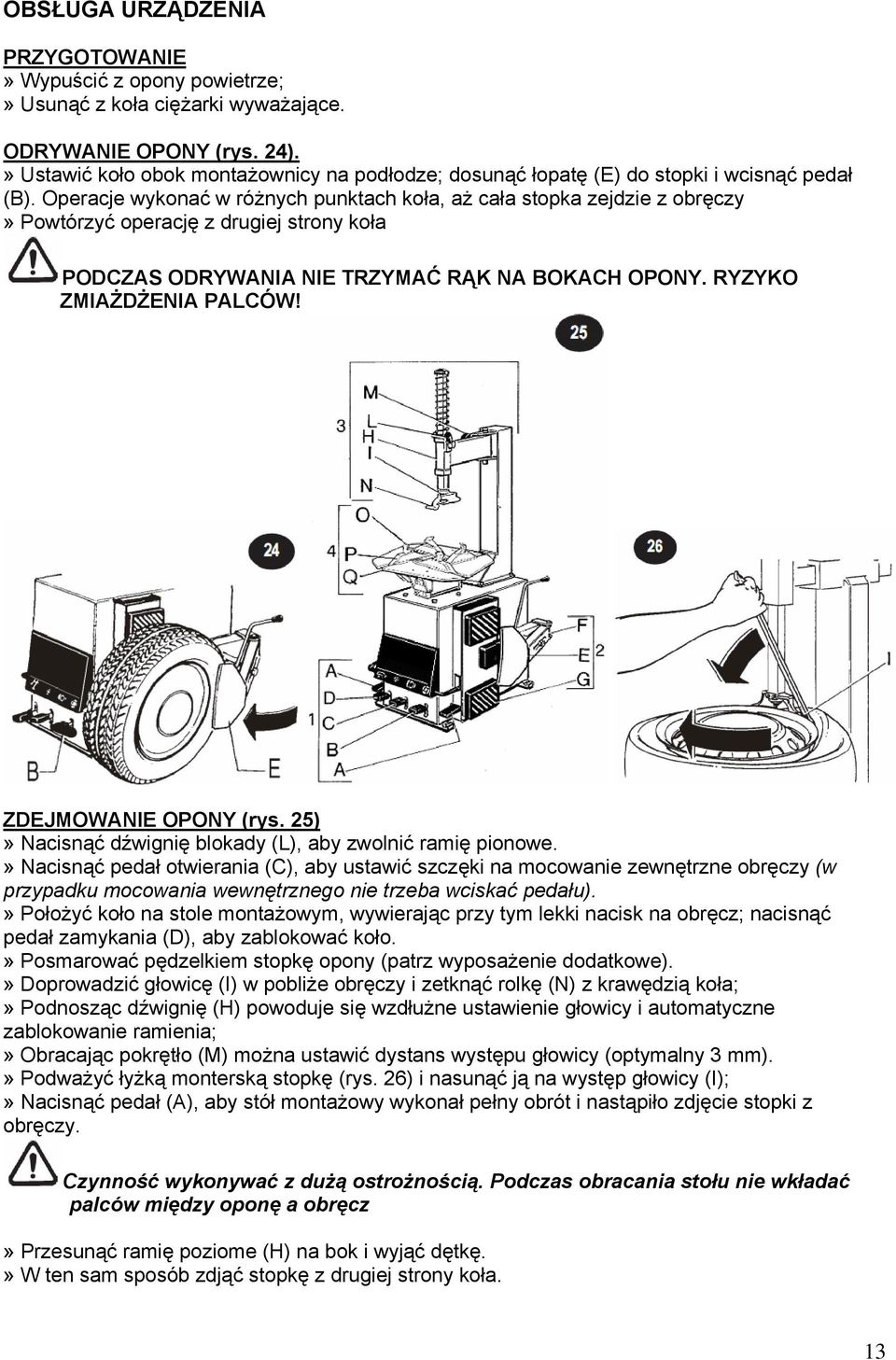

13 OBSŁUGA URZĄDZENIA PRZYGOTOWANIE» Wypuścić z opony powietrze;» Usunąć z koła ciężarki wyważające. ODRYWANIE OPONY (rys. 24).» Ustawić koło obok montażownicy na podłodze; dosunąć łopatę (E) do stopki i wcisnąć pedał (B). Operacje wykonać w różnych punktach koła, aż cała stopka zejdzie z obręczy» Powtórzyć operację z drugiej strony koła PODCZAS ODRYWANIA NIE TRZYMAĆ RĄK NA BOKACH OPONY. RYZYKO ZMIAŻDŻENIA PALCÓW! ZDEJMOWANIE OPONY (rys. 25)» Nacisnąć dźwignię blokady (L), aby zwolnić ramię pionowe.» Nacisnąć pedał otwierania (C), aby ustawić szczęki na mocowanie zewnętrzne obręczy (w przypadku mocowania wewnętrznego nie trzeba wciskać pedału).» Położyć koło na stole montażowym, wywierając przy tym lekki nacisk na obręcz; nacisnąć pedał zamykania (D), aby zablokować koło.» Posmarować pędzelkiem stopkę opony (patrz wyposażenie dodatkowe).» Doprowadzić głowicę (I) w pobliże obręczy i zetknąć rolkę (N) z krawędzią koła;» Podnosząc dźwignię (H) powoduje się wzdłużne ustawienie głowicy i automatyczne zablokowanie ramienia;» Obracając pokrętło (M) można ustawić dystans występu głowicy (optymalny 3 mm).» Podważyć łyżką monterską stopkę (rys. 26) i nasunąć ją na występ głowicy (I);» Nacisnąć pedał (A), aby stół montażowy wykonał pełny obrót i nastąpiło zdjęcie stopki z obręczy. Czynność wykonywać z dużą ostrożnością. Podczas obracania stołu nie wkładać palców między oponę a obręcz» Przesunąć ramię poziome (H) na bok i wyjąć dętkę.» W ten sam sposób zdjąć stopkę z drugiej strony koła. 13

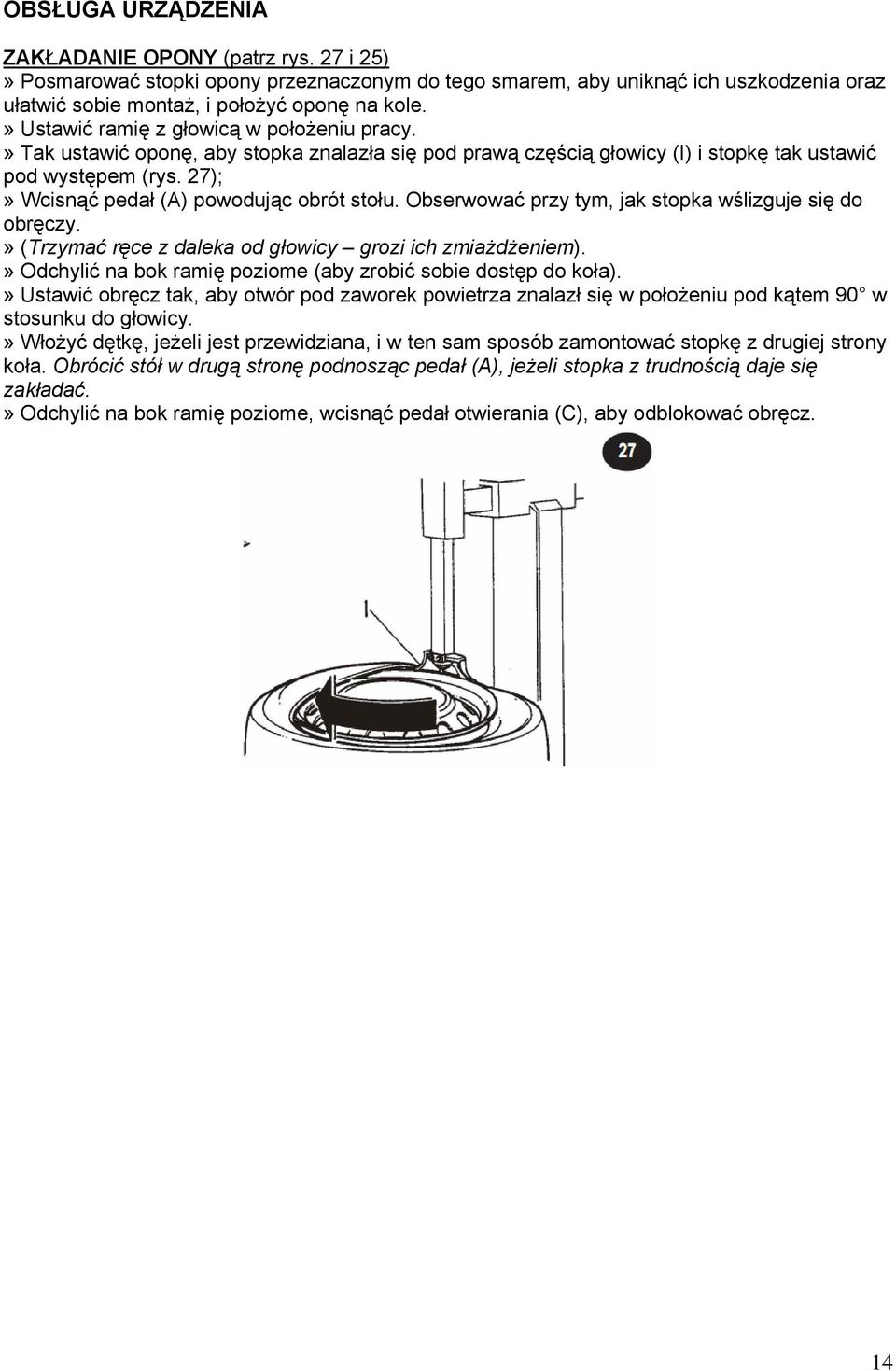

14 OBSŁUGA URZĄDZENIA ZAKŁADANIE OPONY (patrz rys. 27 i 25)» Posmarować stopki opony przeznaczonym do tego smarem, aby uniknąć ich uszkodzenia oraz ułatwić sobie montaż, i położyć oponę na kole.» Ustawić ramię z głowicą w położeniu pracy.» Tak ustawić oponę, aby stopka znalazła się pod prawą częścią głowicy (I) i stopkę tak ustawić pod występem (rys. 27);» Wcisnąć pedał (A) powodując obrót stołu. Obserwować przy tym, jak stopka wślizguje się do obręczy.» (Trzymać ręce z daleka od głowicy grozi ich zmiażdżeniem).» Odchylić na bok ramię poziome (aby zrobić sobie dostęp do koła).» Ustawić obręcz tak, aby otwór pod zaworek powietrza znalazł się w położeniu pod kątem 90 w stosunku do głowicy.» Włożyć dętkę, jeżeli jest przewidziana, i w ten sam sposób zamontować stopkę z drugiej strony koła. Obrócić stół w drugą stronę podnosząc pedał (A), jeżeli stopka z trudnością daje się zakładać.» Odchylić na bok ramię poziome, wcisnąć pedał otwierania (C), aby odblokować obręcz. 14

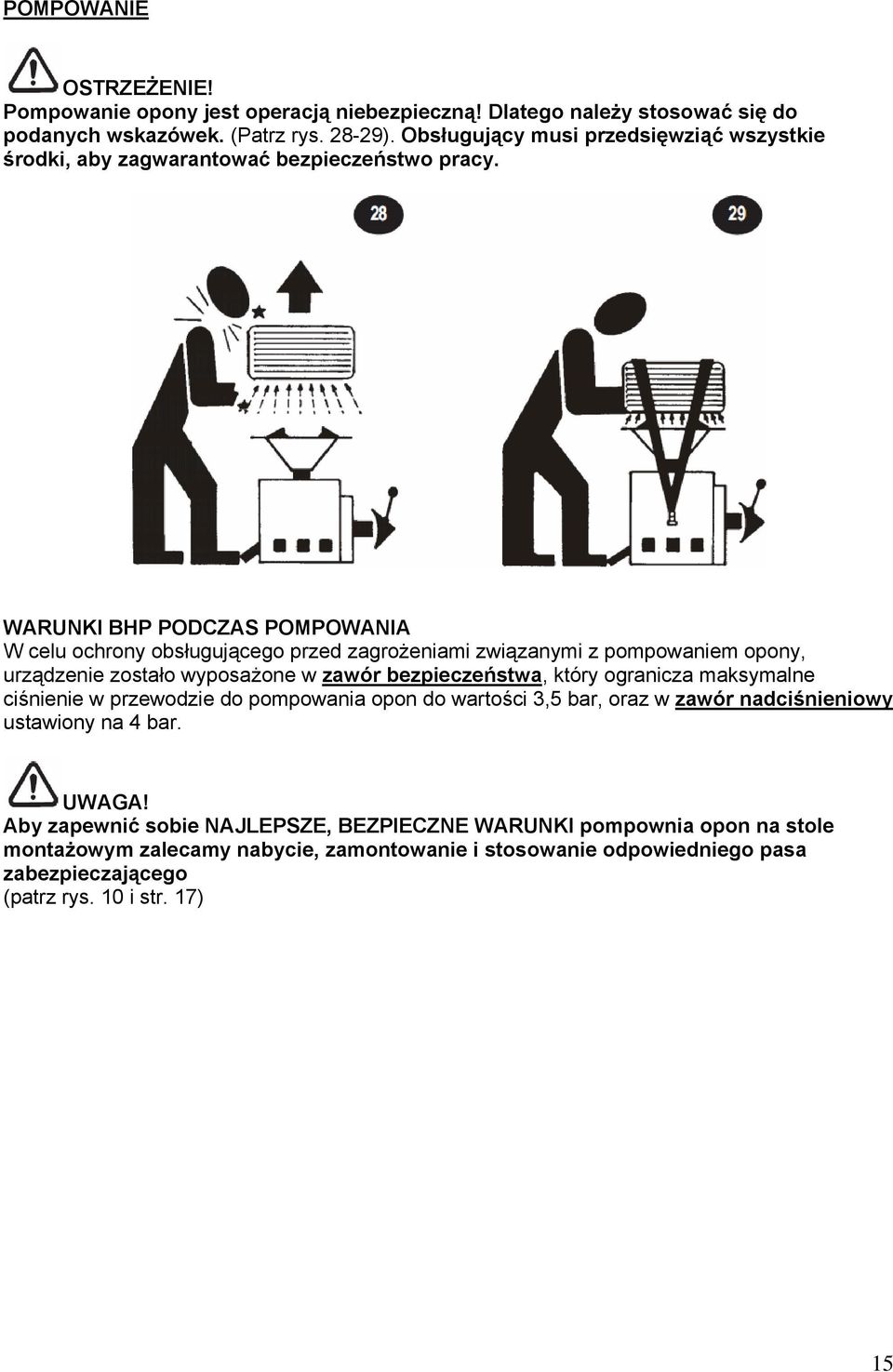

15 POMPOWANIE OSTRZEŻENIE! Pompowanie opony jest operacją niebezpieczną! Dlatego należy stosować się do podanych wskazówek. (Patrz rys ). Obsługujący musi przedsięwziąć wszystkie środki, aby zagwarantować bezpieczeństwo pracy. WARUNKI BHP PODCZAS POMPOWANIA W celu ochrony obsługującego przed zagrożeniami związanymi z pompowaniem opony, urządzenie zostało wyposażone w zawór bezpieczeństwa, który ogranicza maksymalne ciśnienie w przewodzie do pompowania opon do wartości 3,5 bar, oraz w zawór nadciśnieniowy ustawiony na 4 bar. UWAGA! Aby zapewnić sobie NAJLEPSZE, BEZPIECZNE WARUNKI pompownia opon na stole montażowym zalecamy nabycie, zamontowanie i stosowanie odpowiedniego pasa zabezpieczającego (patrz rys. 10 i str. 17) 15

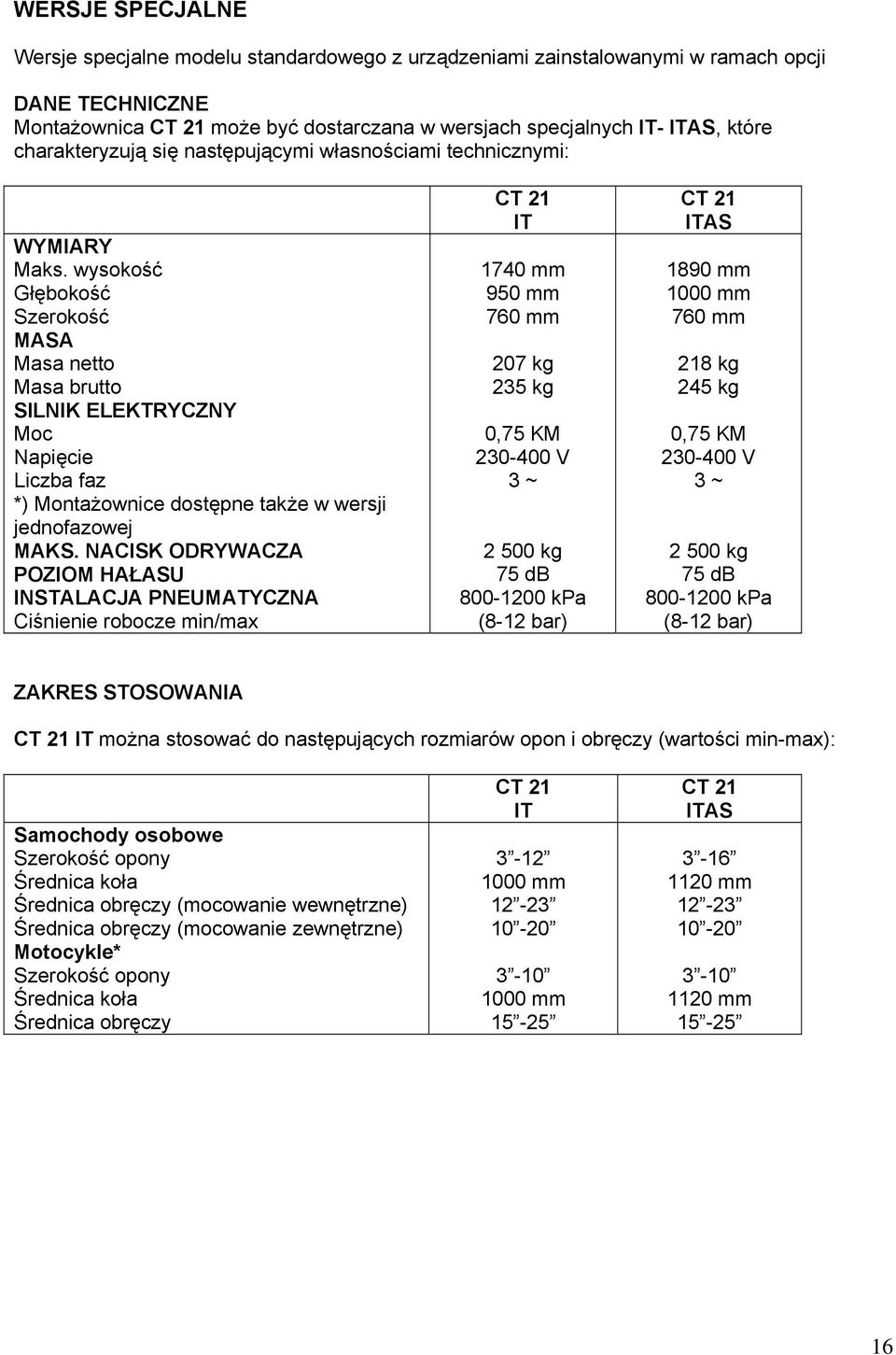

16 WERSJE SPECJALNE Wersje specjalne modelu standardowego z urządzeniami zainstalowanymi w ramach opcji DANE TECHNICZNE Montażownica CT 21 może być dostarczana w wersjach specjalnych IT- ITAS, które charakteryzują się następującymi własnościami technicznymi: WYMIARY Maks. wysokość Głębokość Szerokość MASA Masa netto Masa brutto SILNIK ELEKTRYCZNY Moc Napięcie Liczba faz *) Montażownice dostępne także w wersji jednofazowej MAKS. NACISK ODRYWACZA POZIOM HAŁASU INSTALACJA PNEUMATYCZNA Ciśnienie robocze min/max CT 21 IT 1740 mm 950 mm 760 mm 207 kg 235 kg 0,75 KM V 3 ~ kg 75 db kpa (8-12 bar) CT 21 ITAS 1890 mm 1000 mm 760 mm 218 kg 245 kg 0,75 KM V 3 ~ kg 75 db kpa (8-12 bar) ZAKRES STOSOWANIA CT 21 IT można stosować do następujących rozmiarów opon i obręczy (wartości min-max): Samochody osobowe Szerokość opony Średnica koła Średnica obręczy (mocowanie wewnętrzne) Średnica obręczy (mocowanie zewnętrzne) Motocykle* Szerokość opony Średnica koła Średnica obręczy CT 21 IT mm mm CT 21 ITAS mm mm

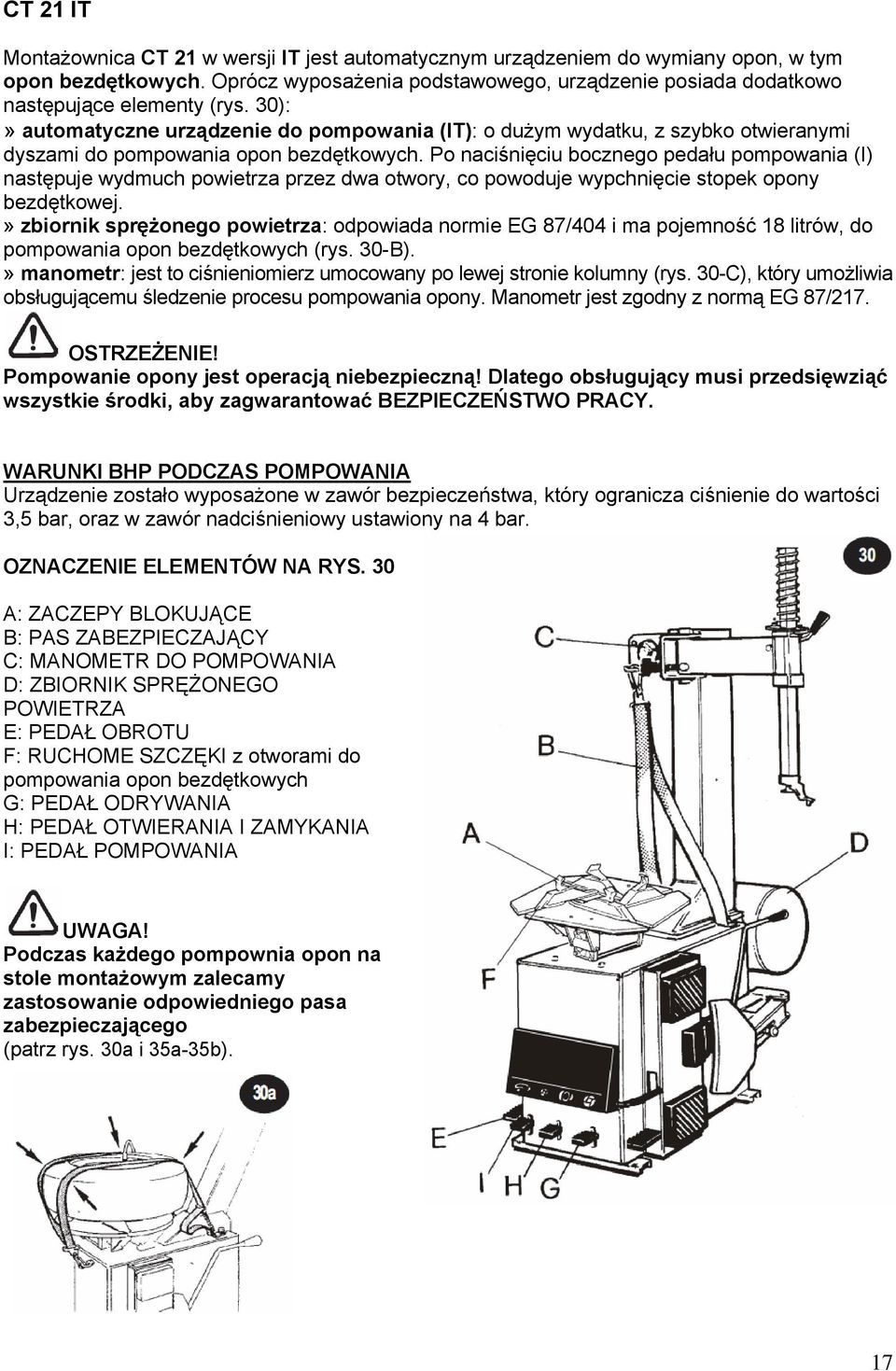

17 CT 21 IT Montażownica CT 21 w wersji IT jest automatycznym urządzeniem do wymiany opon, w tym opon bezdętkowych. Oprócz wyposażenia podstawowego, urządzenie posiada dodatkowo następujące elementy (rys. 30):» automatyczne urządzenie do pompowania (IT): o dużym wydatku, z szybko otwieranymi dyszami do pompowania opon bezdętkowych. Po naciśnięciu bocznego pedału pompowania (I) następuje wydmuch powietrza przez dwa otwory, co powoduje wypchnięcie stopek opony bezdętkowej.» zbiornik sprężonego powietrza: odpowiada normie EG 87/404 i ma pojemność 18 litrów, do pompowania opon bezdętkowych (rys. 30-B).» manometr: jest to ciśnieniomierz umocowany po lewej stronie kolumny (rys. 30-C), który umożliwia obsługującemu śledzenie procesu pompowania opony. Manometr jest zgodny z normą EG 87/217. OSTRZEŻENIE! Pompowanie opony jest operacją niebezpieczną! Dlatego obsługujący musi przedsięwziąć wszystkie środki, aby zagwarantować BEZPIECZEŃSTWO PRACY. WARUNKI BHP PODCZAS POMPOWANIA Urządzenie zostało wyposażone w zawór bezpieczeństwa, który ogranicza ciśnienie do wartości 3,5 bar, oraz w zawór nadciśnieniowy ustawiony na 4 bar. OZNACZENIE ELEMENTÓW NA RYS. 30 A: ZACZEPY BLOKUJĄCE B: PAS ZABEZPIECZAJĄCY C: MANOMETR DO POMPOWANIA D: ZBIORNIK SPRĘŻONEGO POWIETRZA E: PEDAŁ OBROTU F: RUCHOME SZCZĘKI z otworami do pompowania opon bezdętkowych G: PEDAŁ ODRYWANIA H: PEDAŁ OTWIERANIA I ZAMYKANIA I: PEDAŁ POMPOWANIA UWAGA! Podczas każdego pompownia opon na stole montażowym zalecamy zastosowanie odpowiedniego pasa zabezpieczającego (patrz rys. 30a i 35a-35b). 17

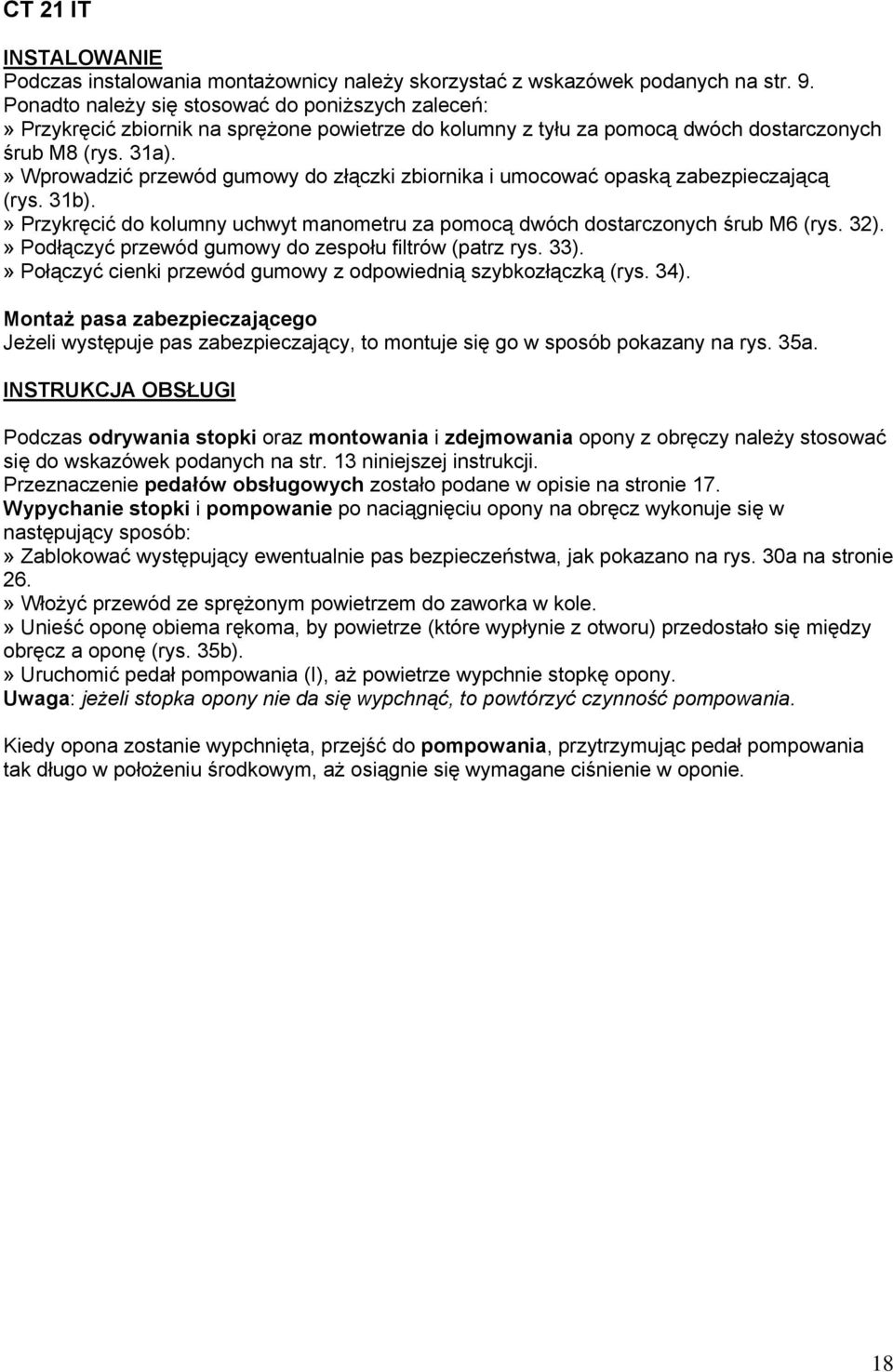

18 CT 21 IT INSTALOWANIE Podczas instalowania montażownicy należy skorzystać z wskazówek podanych na str. 9. Ponadto należy się stosować do poniższych zaleceń:» Przykręcić zbiornik na sprężone powietrze do kolumny z tyłu za pomocą dwóch dostarczonych śrub M8 (rys. 31a).» Wprowadzić przewód gumowy do złączki zbiornika i umocować opaską zabezpieczającą (rys. 31b).» Przykręcić do kolumny uchwyt manometru za pomocą dwóch dostarczonych śrub M6 (rys. 32).» Podłączyć przewód gumowy do zespołu filtrów (patrz rys. 33).» Połączyć cienki przewód gumowy z odpowiednią szybkozłączką (rys. 34). Montaż pasa zabezpieczającego Jeżeli występuje pas zabezpieczający, to montuje się go w sposób pokazany na rys. 35a. INSTRUKCJA OBSŁUGI Podczas odrywania stopki oraz montowania i zdejmowania opony z obręczy należy stosować się do wskazówek podanych na str. 13 niniejszej instrukcji. Przeznaczenie pedałów obsługowych zostało podane w opisie na stronie 17. Wypychanie stopki i pompowanie po naciągnięciu opony na obręcz wykonuje się w następujący sposób:» Zablokować występujący ewentualnie pas bezpieczeństwa, jak pokazano na rys. 30a na stronie 26.» Włożyć przewód ze sprężonym powietrzem do zaworka w kole.» Unieść oponę obiema rękoma, by powietrze (które wypłynie z otworu) przedostało się między obręcz a oponę (rys. 35b).» Uruchomić pedał pompowania (I), aż powietrze wypchnie stopkę opony. Uwaga: jeżeli stopka opony nie da się wypchnąć, to powtórzyć czynność pompowania. Kiedy opona zostanie wypchnięta, przejść do pompowania, przytrzymując pedał pompowania tak długo w położeniu środkowym, aż osiągnie się wymagane ciśnienie w oponie. 18

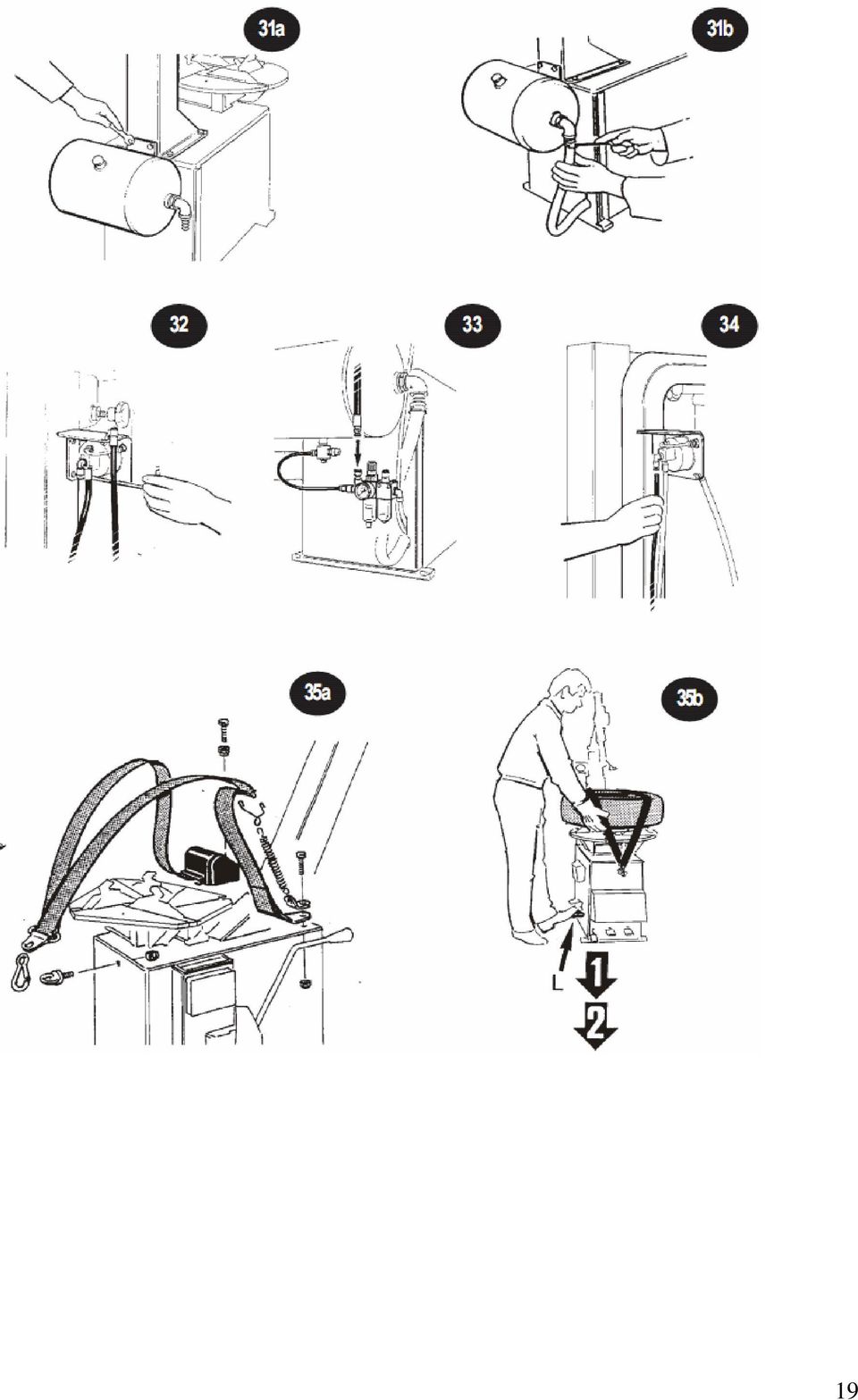

19 19

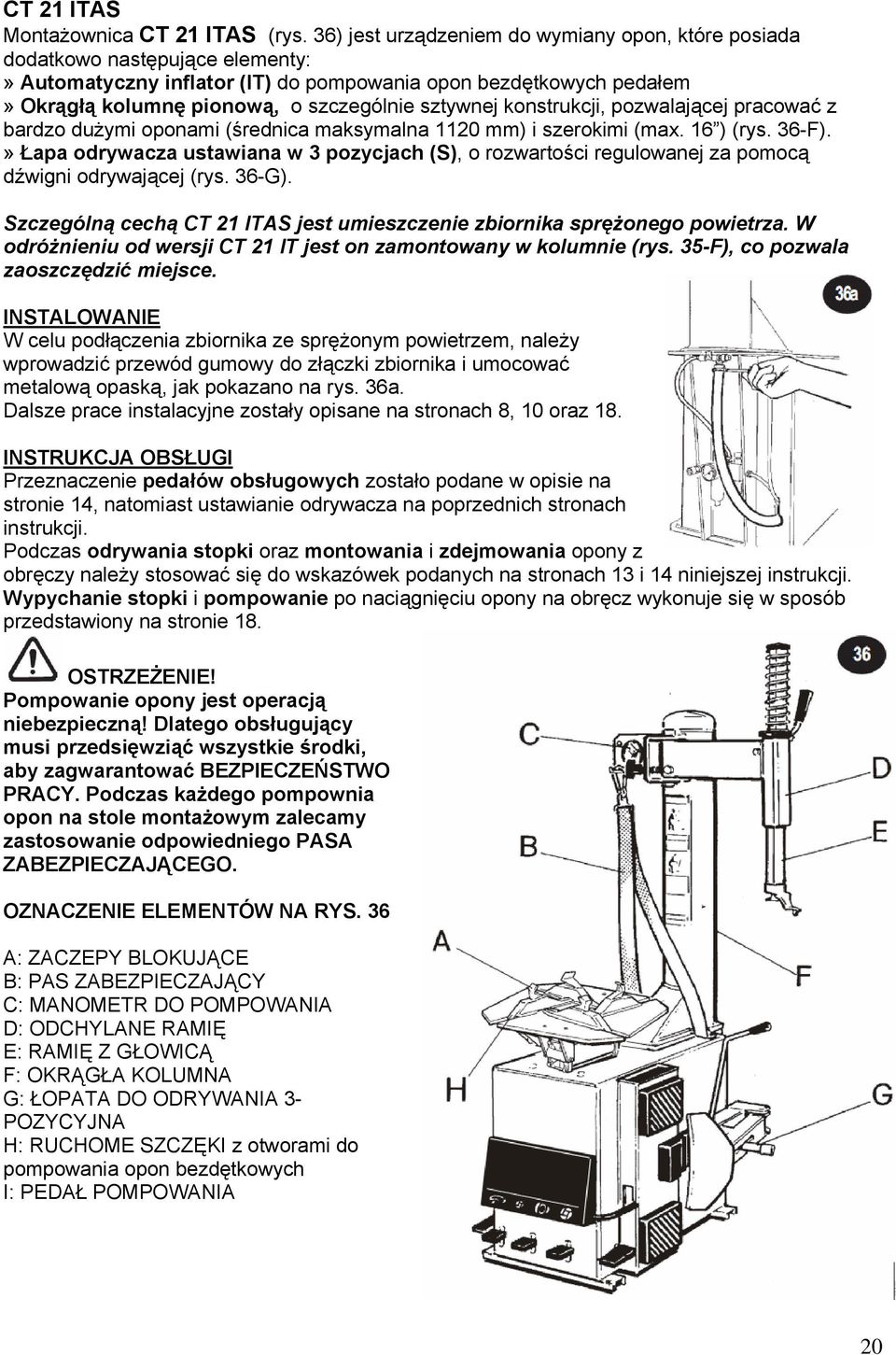

20 CT 21 ITAS Montażownica CT 21 ITAS (rys. 36) jest urządzeniem do wymiany opon, które posiada dodatkowo następujące elementy:» Automatyczny inflator (IT) do pompowania opon bezdętkowych pedałem» Okrągłą kolumnę pionową, o szczególnie sztywnej konstrukcji, pozwalającej pracować z bardzo dużymi oponami (średnica maksymalna 1120 mm) i szerokimi (max. 16 ) (rys. 36-F).» Łapa odrywacza ustawiana w 3 pozycjach (S), o rozwartości regulowanej za pomocą dźwigni odrywającej (rys. 36-G). Szczególną cechą CT 21 ITAS jest umieszczenie zbiornika sprężonego powietrza. W odróżnieniu od wersji CT 21 IT jest on zamontowany w kolumnie (rys. 35-F), co pozwala zaoszczędzić miejsce. INSTALOWANIE W celu podłączenia zbiornika ze sprężonym powietrzem, należy wprowadzić przewód gumowy do złączki zbiornika i umocować metalową opaską, jak pokazano na rys. 36a. Dalsze prace instalacyjne zostały opisane na stronach 8, 10 oraz 18. INSTRUKCJA OBSŁUGI Przeznaczenie pedałów obsługowych zostało podane w opisie na stronie 14, natomiast ustawianie odrywacza na poprzednich stronach instrukcji. Podczas odrywania stopki oraz montowania i zdejmowania opony z obręczy należy stosować się do wskazówek podanych na stronach 13 i 14 niniejszej instrukcji. Wypychanie stopki i pompowanie po naciągnięciu opony na obręcz wykonuje się w sposób przedstawiony na stronie 18. OSTRZEŻENIE! Pompowanie opony jest operacją niebezpieczną! Dlatego obsługujący musi przedsięwziąć wszystkie środki, aby zagwarantować BEZPIECZEŃSTWO PRACY. Podczas każdego pompownia opon na stole montażowym zalecamy zastosowanie odpowiedniego PASA ZABEZPIECZAJĄCEGO. OZNACZENIE ELEMENTÓW NA RYS. 36 A: ZACZEPY BLOKUJĄCE B: PAS ZABEZPIECZAJĄCY C: MANOMETR DO POMPOWANIA D: ODCHYLANE RAMIĘ E: RAMIĘ Z GŁOWICĄ F: OKRĄGŁA KOLUMNA G: ŁOPATA DO ODRYWANIA 3- POZYCYJNA H: RUCHOME SZCZĘKI z otworami do pompowania opon bezdętkowych I: PEDAŁ POMPOWANIA 20

21 STANDARDOWA OBSŁUGA OKRESOWA Konserwacja i obsługa okresowa wykonywana przez użytkownika Regularnie wykonywane prace konserwacyjne, w sposób opisany w niniejszej instrukcji, mają decydujący wpływ na bezawaryjną i długotrwałą pracę montażownicy. Czynności w ramach obsługi okresowej muszą być wykonywane według niniejszej instrukcji producenta. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych należy odłączyć zasilanie elektryczne za pomocą wyłącznika głównego i wyciągając wtyczkę z gniazda. MECHANICZNE ELEMENTY URZĄDZENIA Ruchome, mechaniczne części należy regularnie czyścić naftą lub olejem napędowym i smarować olejem silnikowym lub smarem.» Smarownica: sprawdzić poziom oleju i skorygować do maksymalnego. Patrz tabela ze środkami smarnymi.» Filtr powietrza: regularnie usuwać gromadzący się kondensat.» Rolka ślizgowa: sprawdzić, czy rolka ma wystarczający luz; regularnie czyścić naftą i w razie potrzeby smarować olejem silnikowym.» Pasek klinowy: sprawdzić naprężenie paska napędowego silnika, aby uniknąć jego poślizgu.» Manometr do pompowania: regularnie sprawdzać wartości pokazywane przez manometr. PRZESTAWIANIE URZĄDZENIA Jeżeli zachodzi potrzeba zmiany miejsca ustawienia urządzenia, to należy podczas transportu zachować szczególną ostrożność. W celu podniesienia urządzenia pasami, patrz rys. 37 oraz wskazówki na stronie 9. PRZECHOWYWANIE I ZŁOMOWANIE PRZECHOWYWANIE CZASOWE Jeżeli montażownica ma być przez długi czas nie użytkowana lub nie funkcjonuje, to należy wyciągnąć wtyczkę z gniazda! UNIERUCHOMIENIE NA STAŁE Jeżeli montażownica ma być nie użytkowana, to zalecamy wyciągnąć wtyczkę z gniazda i usunąć kabel zasilający. ZŁOMOWANIE Jeżeli urządzenie ma być złomowane, to zalecamy przerwanie wszystkich przewodów zasilających, aby uczynić je niesprawnymi. - Usunąć wszystkie niemetalowe materiały i utylizować zgodnie z przepisami. - Spuścić olej i utylizować zgodnie z przepisami. - Oddać na złom pozostałość jako metal. 21

22 ZALECANE ŚRODKI SMARNE Olej dla przekładni Olej dla pompy hydraulicznej Olej smarujący dla instalacji pneumatycznej ESSO SPARTAN EP460 ESSO NUTO H 46 ESSO FEBIS K 32 ISO 460 DIN CLP ISO CC ISO 46 OPIS TECHNICZNY DIN HLP DIN PART.2-HLP ISO HM ISO 32 Producent nie ponosi żadnej odpowiedzialności za szkody, które wynikły ze stosowania innego niż zalecany środka smarnego. INSTRUKCJA PRAWIDŁOWEGO POSTĘPOWANIA Z ODPADAMI ELEKTRYCZNYMI I ELEKTRONICZNYMI, ZGODNEGO Z DYREKTYWAMI 2002/96/EC i 2003/108/EC» Nie należy traktować odpadów elektrycznych i elektronicznych WEEE (WEEE = Waste Electrical and Electronic Equipment) w taki sam sposób, jak odpadów z gospodarstw domowych.» Takie odpady zaleca się komasować osobno i odstawiać do specjalnych punktów zbiórek, zgodnie z lokalnymi przepisami.» Pokazany niżej symbol, naklejony na produkt, zobowiązuje do utylizacji produktu zgodnie z w/w rozporządzeniem:» Stosując się do zaleceń kontrolowanego usuwania zużytych urządzeń unika się szkodliwego wpływu na środowisko naturalne i zagrożenia zdrowia ludzkiego. 22

23 TECHNICZNA OBSŁUGA KLIENTA I CZĘŚCI ZAMIENNE» JEŻELI MASZYNA WYKAZUJE JAKIEKOLWIEK USTERKI, TO NALEŻY SKORZYSTAĆ Z ROZDZIAŁU "PRZYCZYNY NIEDOMAGAŃ I ICH USUWANIE" (str. 12). INNE EWENTUALNE NIEDOMAGANIA MUSZĄ BYĆ SPRAWDZONE PRZEZ WYKWALIFIKOWANY PERSONEL» W TAKIM PRZYPADKU NALEŻY ZWRÓCIĆ SIĘ DO SŁUŻBY SERWISOWEJ DYSTRYBUTORA URZĄDZEŃ. W ZGŁOSZENIU NALEŻY PODAĆ MODEL MASZYNY, NUMER FABRYCZNY (Z TABLICZKI ZNAMIONOWEJ) ORAZ RODZAJ USZKODZENIA. OSTRZEŻENIE JAKAKOLWIEK INGERENCJA W INSTALACJE ELEKTRYCZNĄ, HYDRAULICZNĄ I PNEUMATYCZNĄ JEST DOZWOLONA JEDYNIE PRZEZ PRZESZKOLONY PERSONEL.» NA RYSUNKACH POKAZANO ELEMENTY MASZYNY W WERSJI STANDARDOWEJ, W WERSJI SPECJALNEJ ORAZ WYPOSAŻENIE DODATKOWE. OSTRZEŻENIE CZĘŚCI ZAMIENNE WOLNO POZYSKIWAĆ JEDYNIE U DYSTRYBUTORA WYPOSAŻENIA PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA SZKODY, KTÓRE WYNIKŁY ZE STOSOWANIA NIEORYGINALNYCH CZĘŚCI ZAMIENNYCH. WARUNKI GWARANCJI Na urządzenie jest udzielana jednoroczna gwarancja liczona od daty uruchomienia, która pokrywa się z datą zakupu przez ostatecznego odbiorcę. Gwarancja zostaje potwierdzona przez kompletnie wypełnioną Kartę Gwarancyjną oraz przez fiskalny dowód zakupu. Aby gwarancja była uznana, trzeba przechowywać Kartę Gwarancyjną z fiskalnym dowodem zakupu. Oba dokumenty trzeba okazywać upoważnionej osobie w przypadku naprawy gwarancyjnej. Usterkę należy zgłaszać najpóźniej w ciągu 5 dni od jej stwierdzenia. W ramach gwarancji otrzymuje się bezpłatną wymianę lub naprawę uszkodzonych części urządzenia. Gwarancja nie obejmuje tych części, których awaria wydaje się być wynikiem niewłaściwego użytkowania lub zaniedbań (nie stosowania się do instrukcji obsługi urządzenia), wadliwego zainstalowania, niewłaściwej obsługi okresowej, niefachowej konserwacji, uszkodzeń transportowych lub okoliczności, które w żadnym przypadku nie wskazują na wadę fabryczną urządzenia. Ponadto wyklucza się roszczenia z tytułu gwarancji, jeżeli usterki są wynikiem instalowania i podłączania do instalacji, jak również prac obsługi okresowej opisanych w instrukcji. Gwarancja nie obejmuje także niedomagań wynikających z niezgodnego z przeznaczeniem użytkowania urządzenia. Producent nie ponosi jakiejkolwiek odpowiedzialności za ewentualne szkody wynikające z nieprzestrzegania wskazówek i ostrzeżeń zawartych w niniejszej instrukcji, które mogą dotknąć bezpośrednio lub pośrednio osoby, przedmioty lub zwierzęta. Jeżeli urządzenie jest naprawiane w jednym z podanych przez producenta punktów, to ryzyko związane z transportem obciąża użytkownika przy bezpośrednim dostarczeniu oraz obciąża służbę serwisową w przypadku odbierania od użytkownika. W każdym przypadku koszty transportu ponosi użytkownik. Gwarancja na wymienione części wynosi sześć miesięcy od daty naprawy i jest potwierdzana dokumentem naprawy gwarancyjnej. 23

24 24
