1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV Nakładanie powłok antykorozyjnych Kod CPV Instalowanie wyrobów metalowych [Szczegółowe Specyfikacje Techniczne (SST) dla obiektów budowlanych] 1 S t r o n a

2 1. WSTĘP Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót przewidzianych do wykonania konstrukcji wsporczej stalowej dla inwestycji polegającej na rozbudowie i przebudowie miejskiego ośrodka sportu i rekreacji w Pińczowie Zakres stosowania SST. Szczegółowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu określonych w pkt.1.1 opracowania. Ustalenia w niniejszej specyfikacji obejmują wszystkie czynności mające na celu wykonanie konstrukcji stalowych w wybranych obiektach na terenie inwestycji, m.in. konstrukcji stalowej zadaszenia sceny amfiteatru, konstrukcji stalowej zadaszenia trybun przy stadionie głównym Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, dotyczy zasad prowadzenia robót związanych z wykonaniem oraz montażem konstrukcji stalowych Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i Ogólną Specyfikacją Techniczną Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące zasad prowadzenia robót podano w Ogólnej Specyfikacji Technicznej. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, ich zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. Wprowadzenie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji zarządzającego realizacją umowy. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych budynku oraz zmniejszenia trwałości eksploatacyjnej. Na Wykonawcy ciąży obowiązek zachowania na budowie przepisów BHP, przeciwpożarowych oraz ochrony środowiska. Wykonywać pod nadzorem osób uprawnionych zgodnie z normami. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, ich zgodność z Dokumentacją projektową, ST i poleceniami Inżyniera. Na Wykonawcy ciąży obowiązek zachowania na budowie przepisów BHP, przeciwpożarowych oraz ochrony środowiska. Warunki organizacyjne Przed przystąpieniem do robót wykonawcy oraz nadzór techniczny powinni się dokładnie zaznajomić z całością dokumentacji technicznej, w tym także z pozostałymi odrębnymi częściami dokumentacji (dotyczy to projektu organizacji robót i projektu montażu konstrukcji). Wszelkie ewentualne niejasności w sprawach dokumentacji należy wyjaśnić z autorami poszczególnych opracowań przed przystąpieniem do robót. Jakiekolwiek zmiany w dokumentacji technicznej mogą być dokonywane w trakcie wykonania robót, tylko po uzyskaniu akceptacji Inspektora, a w przypadku zmian dotyczących zasadniczych elementów lub rozwiązań projektowych mogących mieć wpływ na nośność obiektu należy uzyskać akceptację projektantów. Dokumentacja związana Niezależnie od dokumentacji przed przystąpieniem do danego rodzaju robót muszą być sporządzone następujące dokumentacje uzupełniające: - rysunki warsztatowe konstrukcji stalowej, - technologia spawania, - ogólny projekt organizacji budowy - projekt organizacji montażu. Projekt technologii spawania powinien być opracowany przez specjalistę spawalnika i zawierać między innymi: - dobór parametrów spawania w dostosowaniu do przyjętej technologii spawania (spawanie ręczne, półautomatyczne, automatyczne) zarówno dla prac warsztatowych jak i dla prac montażowych, - określenie kolejności spawania w aspekcie ograniczenia do minimum odkształceń i naprężeń spawalniczych, a także najdogodniejszego dostępu do spoin. Wszystkie dokumentacje uzupełniające winne być uzgodnione z autorskim biurem projektów. 2 S t r o n a

3 2. MATERIAŁY Stal i łączniki Wszelkie materiały do wykonania konstrukcji metalowych powinny odpowiadać wymaganiom zawartym w normach polskich lub aprobatach technicznych ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie materiały zgodne z zestawieniami stali dla poszczególnych projektowanych elementów. Odbiór stali na budowie powinien być dokonany na podstawie atestu, w który powinien być zaopatrzony każdy element lub partia materiału. Atest powinien zawierać: - znak wytwórcy - profil - gatunek stali - numer wyrobu lub partii - znak obróbki cieplnej Do konstrukcji stalowych stosuje się: Wyroby walcowane gotowe ze stali klasy l w gatunkach St3S; St3SX; St3SY wg PN-88/H Kształtowniki zimno gięte. Wykonywane są jako otwarte (ceowniki, kątowniki, zetowniki) oraz zamknięte (rury kwadratowe i okrągłe) wg normy BN-7 5/ Produkuje się je ze stali konstrukcyjnej węglowej zwykłej jakości St0S, St3SX, St3SY. Długości fabrykacyjne od 2 do 6 m przy zwiększonej dokładności wykonania. Własności mechaniczne i technologiczne powinny odpowiadać wymaganiom podanym w PN-88/H i BN-7 5/ Wady powierzchniowe - powierzchnia walcówki i prętów powinna być bez pęknięć, pęcherzy i naderwań. Na powierzchniach czołowych niedopuszczalne są pozostałości jamy usadowej, rozwarstwienia i pęknięcia widoczne gołym okiem. Wady powierzchniowe takie jak rysy, drobne łuski i zawalcowania, wtrącenia niemetaliczne, wżery, wypukłości, wgniecenia, zgorzeliny i chropowatości są dopuszczalne jeżeli: - mieszczą się w granicach dopuszczalnych odchyłek - nie przekraczają 0.5 mm dla walcówki o grubości od 25 mm. 0.7 mm dla walcówki o grubości większej. Cechowanie materiałów wywalcowane na profilach lub na przywieszkach metalowych. Odbiór konstrukcji na budowie winien być dokonany na podstawie protokołu ostatecznego odbioru konstrukcji w wytwórni wraz z oświadczeniem wytwórni, że usterki w czasie odbiorów międzyoperacyjnych zostały usunięte. Cechowanie elementów farbą na elemencie. Połączenia spawane: Do spawania konstrukcji ze stali zwykłej stosuje się spawanie elektryczne przy użyciu elektrod otulonych EA-146 wg PN- 91/M Zastępczo można stosować elektrody ER-346 lub ER-546. Elektrody EA-146 są to elektrody grubo otulone przeznaczone do spawania konstrukcji stalowych narażonych na obciążenia statyczne i dynamiczne. Elektrody powinny mieć: - zaświadczenie jakości - spełniać wymagania norm przedmiotowych - opakowanie, przechowywanie i transport winny być zgodne z wymaganiami - obowiązujących norm i wymaganiami producenta. Połączenia skręcane: - śruby z łbem sześciokątnym wg PN-85/M średniodokładne klasy: dla średnic 8-16 mm II dla średnic powyżej 16 mm II - stan powierzchni wg PN-84/M-82054/01 - tolerancje wg PN-02/M-82054/02 - własności mechaniczne wg PN-82/M-82054/03 - nakrętki sześciokątne wg PN-86/M własności mechaniczne wg PN-82/M-82054/09 3 S t r o n a

4 - podkładki okrągłe zgrubne wg PN-78/M podkładki klinowe do dwuteowników wg PN-79/M podkładki klinowe do ceowników wg PN-79/M Wszystkie łączniki winny być cechowane: śruby i nakrętki wywalcowane cechy na główkach. Składowanie materiałów i konstrukcji. Konstrukcje i materiały dostarczone na budowę powinny być wyładowywane żurawiami. Do wyładunku mniejszych elementów można użyć wciągarek lub wciągników. Elementy ciężkie, długie i wiotkie należy przenosić za pomocą zawiesi i usztywnić dla zabezpieczenia przed odkształceniem. Elementy układać w sposób umożliwiający odczytanie znakowania. Elementy do scalania powinny być w miarę możliwości składowane w sąsiedztwie miejsca przeznaczonego do scalania. Na miejscu składowania należy rejestrować konstrukcje niezwłocznie po ich nadejściu, segregować i układać na wyznaczonym miejscu, oczyszczać i naprawiać powstałe w czasie transportu ewentualne uszkodzenia samej konstrukcji jak i jej powłoki antykorozyjnej. Konstrukcję należy układać w pozycji poziomej na podkładkach drewnianych z bali lub desek na wyrównanej do poziomu ziemi w odległości 2.0 do 3.0m od siebie. Elementy, które po wbudowaniu zajmują położenie pionowe składować w tym samym położeniu. Elektrody składować w magazynie w oryginalnych opakowaniach, zabezpieczone przed zawilgoceniem. Łączniki (śruby, nakrętki, podkładki) składować w magazynie w skrzynkach lub beczkach. Badania na budowie. Każda partia materiału dostarczona na budowę przed jej wbudowaniem musi uzyskać akceptacje Inżyniera. Każda konstrukcja dostarczona na budowę podlega odbiorowi pod względem: - jakości materiałów, spoin, otworów na śruby, - zgodności z projektem, - zgodności z atestem wytwórni - jakości wykonania z uwzględnieniem dopuszczalnych tolerancji. - jakości powłok antykorozyjnych. Odbiór konstrukcji oraz ewentualne zalecenia co do sposobu naprawy powstałych. 3. SPRZĘT Ogólne wymagania Ogólne wymagania dotyczące sprzętu podano w Ogólnej Specyfikacji Technicznej Sprzęt do wykonania robót spawalniczych Stosowany sprzęt spawalniczy powinien umożliwiać wykonanie złączy zgodnie z technologią spawania i dokumentacją konstrukcyjną. Spadki napięcia prądu zasilającego nie powinny być większe jak 10%. Eksploatacja sprzętu powinna być zgodna z instrukcją. Stanowiska spawalnicze powinny być odpowiednio urządzone: Spawarki powinny stać na izolującym podwyższeniu i być zabezpieczone od wpływów atmosferycznych. Sprzęt pomocniczy powinien być przechowywany w zamykanych pomieszczeniach. Stanowisko robocze powinno być urządzone zgodnie z przepisami bhp i przeciwpożarowymi, zabezpieczone od wpływów atmosferycznych, oświetlone z dostateczną wentylacją; Stanowisko robocze powinno być odebrane przez Inżyniera Sprzęt do transportu i montażu konstrukcji. Do transportu i montażu konstrukcji należy używać żurawi, wciągarek, dźwigników, podnośników i innych urządzeń. Wszelkie urządzenia dźwigowe, zawiesia i trawersy podlegające przepisom o dozorze technicznym powinny być dostarczone wraz z aktualnymi dokumentami uprawniającymi do ich eksploatacji Sprzęt do połączeń na śruby. Do scalania elementów należy stosować dowolny sprzęt. 4 S t r o n a

5 4. TRANSPORT Ogólne wymagania Ogólne wymagania dotyczące transportu podano w Ogólnej Specyfikacji Technicznej. Wysyłki elementów montażowych można dokonywać dopiero po wykonaniu zabezpieczeń antykorozyjnych w zakresie przewidzianym do wykonania w wytwórni. Konstrukcja powinna być załadowana na środki transportowe w taki sposób, aby podczas transportu zapewniona była stateczność elementu oraz wykluczona możliwość ich uszkodzenia Wymagania dla transportu. Wymagania szczegółowe dotyczące transportu dla elementów stalowych. Z wytwórni na budowę przewozi się elementy konstrukcyjne samochodami. Załadowanie konstrukcji powinno nastąpić dopiero po całkowitym wyschnięciu warstwy gruntującej. Elementy wiotkie powinny być usztywnione na czas ładowania i przewozu. Drobne elementy jak nity, śruby, itp. Powinny być zabezpieczone przed zagubieniem. Ładowanie i wyładowanie odbywa się za pomocą urządzeń mechanicznych. Dla zabezpieczenia konstrukcji przed uszkodzeniami w czasie załadunku i wyładunku należy: - tak wybrać przynajmniej dwa punkty podwieszenia aby element nie mógł doznać trwałych odkształceń pod działaniem ciężaru własnego, - podłożyć podkładki z drewna, metalu lub szmat w miejscach zetknięcia się uchwytów linowych z ostrymi krawędziami elementów, - przymocować do końców elementu konopne liny odciągowe, kierowane przez wyładowujących; zabezpiecza to elementy przed zderzeniami z sąsiadującymi budowlami lub dźwigami Składowanie materiałów Konstrukcje i materiały dostarczone na budowę powinny być wyładowywane żurawiami. Do wyładunku mniejszych elementów można użyć wciągarek lub wciągników. Elementy ciężkie, długie i wiotkie należy przenosić za pomocą zawiesi i usztywnić dla zabezpieczenia przed odkształceniem. Elementy układać w sposób umożliwiający odczytanie znakowania. Elementy do scalania powinny być w miarę możliwości składowane w sąsiedztwie miejsca przeznaczonego do scalania. Na miejscu składowania należy rejestrować konstrukcje niezwłocznie po ich nadejściu, segregować i układać na wyznaczonym miejscu, oczyszczać i naprawiać powstałe w czasie transportu ewentualne uszkodzenia samej konstrukcji jak i jej powłoki antykorozyjnej. Konstrukcję należy układać w pozycji poziomej na podkładkach drewnianych z bali lub desek na wyrównanej do poziomu ziemi w odległości 2.0 do 3.0 m od siebie. Elementy, które po wbudowaniu zajmują położenie pionowe składować w tym samym położeniu. Elektrody składować w magazynie w oryginalnych opakowaniach, zabezpieczone przed zawilgoceniem. Łączniki (śruby, nakrętki, podkładki) składować w magazynie w skrzynkach lub beczkach. 5. WYKONANIE ROBÓT Wymagania ogólne wykonania robót. Ogólne zasady wykonania robót podano w Ogólnej Specyfikacji Technicznej (OST) Warunki przystąpienia do robót Przed przystąpieniem do wykonania robót montażowych powinny być: - zakończone roboty rozbiórkowe, - wykonane i przygotowane podłoże do zamocowania konstrukcji, - wytrasowane położenie projektowanych konstrukcji stalowych, 5.3 Cięcie Brzegi po cięciu powinny być czyste, bez naderwań, gradu i zadziorów, żużla, nacieków i rozprysków metalu po cieciu. Miejscowe nierówności zaleca się wyszlifować Prostowanie i gięcie Podczas prostowania i gięcia powinny być przestrzegane ograniczenia dotyczące granicznych temperatur oraz promieni prostowania i gięcia. W wyniku tych zabiegów w odkształconym obszarze nie powinny wystąpić rysy i pęknięcia. 5 S t r o n a

6 5.5. Dojścia, pomosty i gniazda montażowe. Do składowanych elementów stalowych i do miejsca montażu powinny być wyznaczone dojścia w miejscach zapewniających bezpieczeństwo. Między składowanymi materiałami należy zachować przejścia o szerokości co najmniej 1 m. Dojścia i dojazdy powinny być w czasie wykonywania robót wystarczająco oświetlone. Pomosty komunikacyjne powinny być zabezpieczone tak jak dojścia w miejscach niebezpiecznych. Pomosty robocze powinny mieć odpowiednią powierzchnię oraz wysokość zapewniające wygodną pracę i składowanie narzędzi. Pomosty powinny być wytrzymałe na obciążenia od przewidzianej liczby pracowników, ciężaru narzędzi i koniecznej ilości materiału (np. elektrody). Komunikacja pionowa do pomostu powinna być bezpieczna. Pomosty powinny być wykonane zgodnie z projektem i powinny być sprawdzane okresowo po silnych wiatrach i opadach atmosferycznych. Przenośne gniazda montażowe z prętów lub kształtowników stalowych powinny być wykonane wg projektu. Zaczepy gniazd powinny gwarantować bezpieczeństwo zawieszenia. Pozostałe warunki dla gniazd montażowych są takie same jak dla pomostów roboczych Operacje i czynności montażowe Segregacja i przemieszczanie elementów warsztatowych na stół montażowy Segregacja elementów, które kolejno będą pobierane do montażu, powinna być prowadzona od razu po nadejściu pierwszych transportów konstrukcji. Elementy jednego rodzaju należy składać w jednym miejscu, dbając o wyeksponowanie ich numeracji. Dostęp żurawi transportowych do poszczególnych stosów elementów jednego rodzaju musi być dostatecznie wygodny. Przemieszczanie elementów na stół montanowy lub na miejsce montażu należy wykonywać żurawiami transportowymi, na platformach lub przyczepach ciągnionych ciągnikami, ewentualnie żurawiem montażowym, jeśli konstrukcja jest składowana w sąsiedztwie montowanego obiektu. Scalanie elementów Przy scalaniu części do połączeń spawanych należy pole spawania elementów oczyścić z rdzy, farby, zgorzeliny i innych zanieczyszczeń na szerokości co najmniej 20mm od osi spoiny w obie strony. Poszczególne elementy konstrukcji do spawania należy odpowiednio przygotować. Przygotowanie to polega na nadaniu kształtu lub ukosowaniu krawędzi blach oraz na ustawieniu ich w określonej odległości od siebie. Sposób ukształtowania, ukosowania i odległości krawędzi blach ze stali niskowęglowych i niskostopowych do spawania gazowego i łukowego elektrodami otulonymi określają normy PN65/M69013 i PN75/M Zabezpieczenie antykorozyjne Konstrukcje stalowe niewystawione na działanie zewnętrznych warunków atmosferycznych i niewidoczne dla użytkownika (obudowane, zasłonięte itp.) - malowane farbami do zabezpieczania konstrukcji stalowych (podkładową i nawierzchniową). Przygotowanie podłoża. Konstrukcje stalowe przed malowaniem należy oczyścić metoda strumieniowo-ścierną do stopnia czystości co najmniej 2 wg PN-ISO :1988. Oczyszczone powierzchnie przeznaczone do malowania należy odkurzyć i odtłuścić przed nałożeniem farby podkładowej. Maksymalny odstęp czasu miedzy oczyszczeniem a zagruntowaniem wynosi 6 godzin. Malowanie konstrukcji. Powierzchnia elementów do malowania powinna być sucha, wolna od zanieczyszczeń mechanicznych, kurzu, tłuszczu, oczyszczona. Przygotowując farbę do malowania należy usunąć ewentualny kożuch, dokładniej wymieszać, rozcieńczyć do lepkości roboczej oraz przefiltrować. W przypadku zgęstnienia, zastosować odpowiednie rozcieńczalniki. Farby nakładać na powierzchnie malowane zgodnie z wymogami producenta farb. Przed nałożeniem każdej kolejnej powłoki należy sprawdzić wyschnięcie poprzedniej po czasie schnięcia określonym w dokumentacji technicznej i przez producenta. Podczas malowania zachować przepisy BHP. Stan powłoki malarskiej kontrolować co 3 miesiące. W przypadku zniszczenia powłok malarskich przeprowadzić ich renowacje. Elementy stalowe należy zabezpieczyć antykorozyjnie i p.poż. Przed przystąpieniem do montażu elementów konstrukcji, Wykonawca montażu powinien zapoznać się z protokołem odbioru elementów konstrukcji przewidzianych do wbudowania. Do montażu elementów konstrukcji stalowej stosuje się rusztowania stalowe wg PN-M-48090:1996 i PN-9/S Wykonane rusztowania montażowe powinny zapewniać prawidłowy dostęp do każdego miejsca robót przewidzianego w dokumentacji projektowej. 6 S t r o n a

7 6. KONTROLA JAKOŚCI ROBÓT Ogólne wymagania Ogólne wymagania dotyczące transportu podano w SST 001 Wymagania ogólne. Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji jest załączony do dokumentacji przetargowej przedmiar robót Odbiór robót montażowych elementów stalowych Konstrukcja stalowa podlega kontroli w następującym zakresie; - bieżącej kontroli wykonawstwa w wytwórni - sprawdzenia stopnia czystości konstrukcji przed przystąpieniem do robót malarskich - bieżącej kontroli prac montażowych - kontroli jakości spawania. Kontrola konstrukcji stalowej Dostarczone na budowę elementy konstrukcji stalowej powinny byś odebrane komisyjne pod względem: kompletności dostawy, zgodności elementów z Dokumentacją Projektową, pod względem stanu technicznego, zabezpieczenia antykorozyjnego powierzchni, kompletności dokumentacji, wymagane tolerancje wytwarzania konstrukcji stalowej podane są w Tablicach 4, 5, 6, 7 i 8 PN-B Do każdej partii dostarczonych elementów i akcesoriów powinno być dołączone przez producenta zaświadczenie o jakości, stwierdzające, że odpowiadają one wymaganiom technicznym podanym w odpowiednich świadectwach dopuszczenia do stosowania w budownictwie. Elementów konstrukcji nie spełniających tych wymagań nie należy wbudowywać w obiekty. Ewentualne niewielkie usterki techniczne powstałe w czasie transportu lub składowania, należy usunąć przed montażem. Tolerancja wymiarów Uwagi ogólne Podane niżej tolerancje wymiarów należy traktować jako miarodajne tylko wtedy, gdy projekt nie przewiduje inaczej. Dopuszczalne odchyłki od wymiarów i położenia konstrukcji. W zakresie montażu konstrukcji stalowej: sprawdzenie wykonanej konstrukcji z Dokumentacją Projektową, wykonanie pomiarów sprawdzających konstrukcji, sprawdzenie wielkości odchyłek w stosunku do wielkości określonych w projekcie, sprawdzenie poprawności wykonania połączeń, styków montażowych i kotwienia, sprawdzenie wpisów w Dzienniku budowy z odbiorów częściowych elementów montażu (podlewki, regulacji, stężenia itp.) tolerancje i dopuszczalne odchyłki elementów stalowych wg PN-B-06200: położenie połączenia belki ze słupem w osi: +/- 5mm poziom belki: +/- 10mm różnica poziomów na końcach belek - mniejsza z wartości: długość/500 lub 10mm poziomy sąsiednich belek: +/- 10mm odległość między sąsiednimi belkami: +/- 10mm poziomy sąsiednich stropów: +/- 10mm W zakresie połączeń śrubowych: zastosowanie w połączeniach właściwych śrub, jakość wyrobów śrubowych, przygotowania powierzchni styku, sprawdzeniu szczelności połączenia śrubowego szczelinomierzem, sprawdzenie wielkości skręcenia śrubami sprężającymi dokonuje się w ilości 10% śrub, a jeżeli liczba śrub jest mniejsza niż 20 dwa połączenia, sprawdzenia połączeń śrubowych należy dokonać zgodnie z PN-B Każda czynność kontroli lub odbioru musi być przeprowadzona komisyjnie i potwierdzona odpowiednim protokołem. 7 S t r o n a

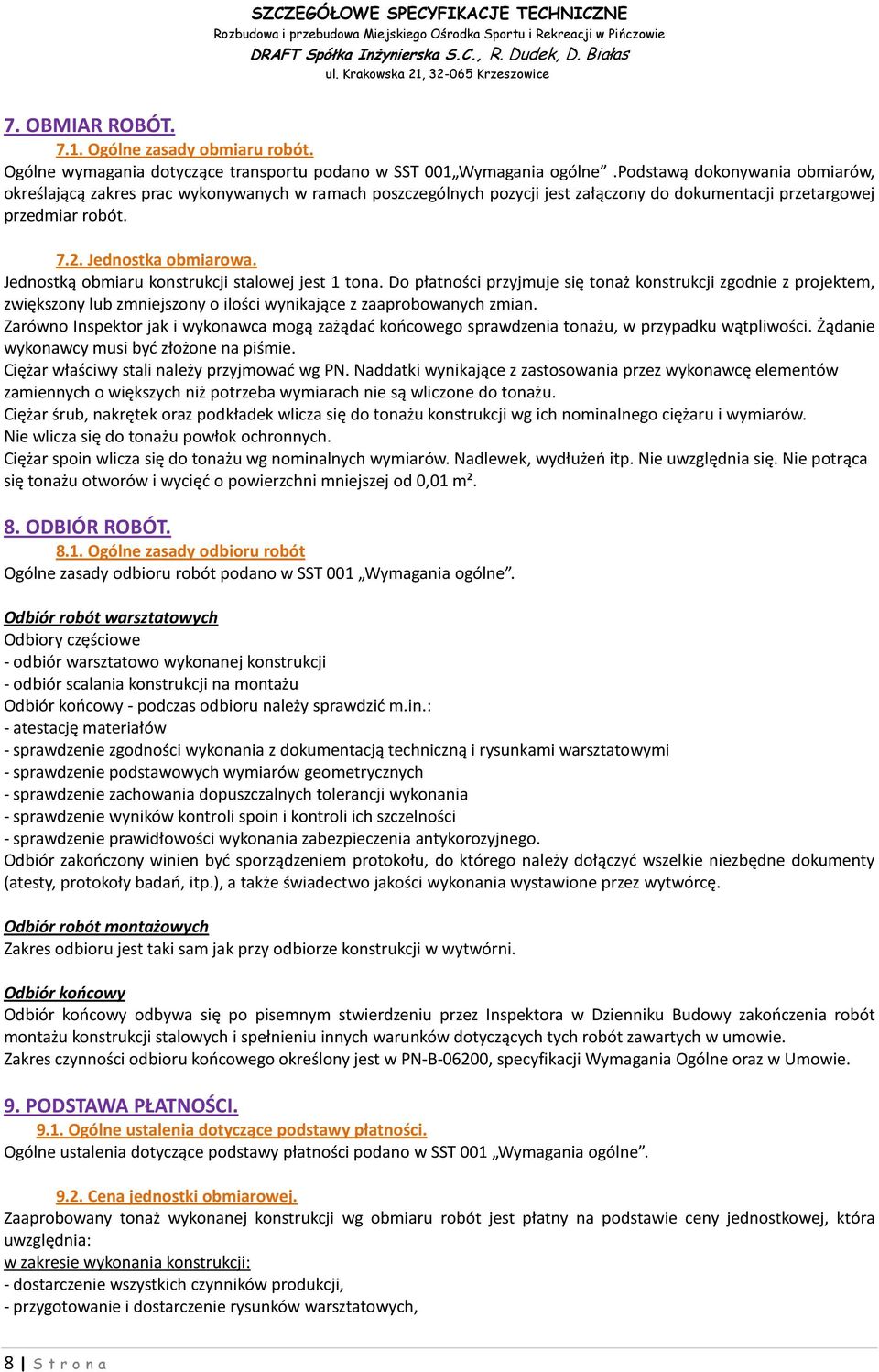

8 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót. Ogólne wymagania dotyczące transportu podano w SST 001 Wymagania ogólne.podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji jest załączony do dokumentacji przetargowej przedmiar robót Jednostka obmiarowa. Jednostką obmiaru konstrukcji stalowej jest 1 tona. Do płatności przyjmuje się tonaż konstrukcji zgodnie z projektem, zwiększony lub zmniejszony o ilości wynikające z zaaprobowanych zmian. Zarówno Inspektor jak i wykonawca mogą zażądać końcowego sprawdzenia tonażu, w przypadku wątpliwości. Żądanie wykonawcy musi być złożone na piśmie. Ciężar właściwy stali należy przyjmować wg PN. Naddatki wynikające z zastosowania przez wykonawcę elementów zamiennych o większych niż potrzeba wymiarach nie są wliczone do tonażu. Ciężar śrub, nakrętek oraz podkładek wlicza się do tonażu konstrukcji wg ich nominalnego ciężaru i wymiarów. Nie wlicza się do tonażu powłok ochronnych. Ciężar spoin wlicza się do tonażu wg nominalnych wymiarów. Nadlewek, wydłużeń itp. Nie uwzględnia się. Nie potrąca się tonażu otworów i wycięć o powierzchni mniejszej od 0,01 m². 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST 001 Wymagania ogólne. Odbiór robót warsztatowych Odbiory częściowe - odbiór warsztatowo wykonanej konstrukcji - odbiór scalania konstrukcji na montażu Odbiór końcowy - podczas odbioru należy sprawdzić m.in.: - atestację materiałów - sprawdzenie zgodności wykonania z dokumentacją techniczną i rysunkami warsztatowymi - sprawdzenie podstawowych wymiarów geometrycznych - sprawdzenie zachowania dopuszczalnych tolerancji wykonania - sprawdzenie wyników kontroli spoin i kontroli ich szczelności - sprawdzenie prawidłowości wykonania zabezpieczenia antykorozyjnego. Odbiór zakończony winien być sporządzeniem protokołu, do którego należy dołączyć wszelkie niezbędne dokumenty (atesty, protokoły badań, itp.), a także świadectwo jakości wykonania wystawione przez wytwórcę. Odbiór robót montażowych Zakres odbioru jest taki sam jak przy odbiorze konstrukcji w wytwórni. Odbiór końcowy Odbiór końcowy odbywa się po pisemnym stwierdzeniu przez Inspektora w Dzienniku Budowy zakończenia robót montażu konstrukcji stalowych i spełnieniu innych warunków dotyczących tych robót zawartych w umowie. Zakres czynności odbioru końcowego określony jest w PN-B-06200, specyfikacji Wymagania Ogólne oraz w Umowie. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności. Ogólne ustalenia dotyczące podstawy płatności podano w SST 001 Wymagania ogólne Cena jednostki obmiarowej. Zaaprobowany tonaż wykonanej konstrukcji wg obmiaru robót jest płatny na podstawie ceny jednostkowej, która uwzględnia: w zakresie wykonania konstrukcji: - dostarczenie wszystkich czynników produkcji, - przygotowanie i dostarczenie rysunków warsztatowych, 8 S t r o n a

9 - czyszczenie, trasowanie, wiercenie, obróbkę maszynową, pasowanie, ukosowanie, spawanie, montaż i obróbkę termiczną, - kontrolę kwalifikacji spawaczy, - prowadzenie badań robót spawalniczych wraz z zastosowaniem metod nieniszczących - oznakowanie elementów konstrukcji wg kolejności ich montażu na budowie w zakresie montażu na budowie: - wykonanie i rozbiórkę konstrukcji rusztowań i stężeń montażowych - montaż wstępny z regulacją geometrii, - sprawdzenie kwalifikacji spawaczy i monterów, - stałe połączenia elementów konstrukcji przez spawanie i skręcanie na śruby, - wykonanie osłon dla robót spawalniczych - badania połączeń, - oczyszczenie stanowiska pracy, - dostarczenie i usunięcie materiałów usługowych. 10. PRZEPISY ZWIĄZANE. Normy. PN-B PN-B PN-H PN-H PN-H PN-M PN-M PN-M PN-M PN-M PN-M PN-M PN-M PN-M Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Konstrukcje stalowe budowlane. Wymagania i badania techniczne przy odbiorze. Stal niskostopowa o podwyższonej wytrzymałości. Gatunki. Blachy grube i uniwersalne ze stali konstrukcyjnej zwykłej jakości i niskostopowej. Stal węglowa niskostopowa. Walcówki, pręty i kształtowniki walcowane na gorąco. Spawanie łukowe elektrodami otulonymi stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawanie łukiem krytym stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawanie w osłonie dwutlenkiem węgla stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawalnictwo. Elektrody stalowe otulone do spawania i napawania. Ogólne wymagania i badania. Spawalnictwo. Elektrody stalowe otulone do spawania stali niskowęglowych i stali niskostopowych o podwyższonej wytrzymałości. Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. Radiologia przemysłowa. Radiogramy spoin czołowych w złączach doczołowych ze stali. Wymagania jakościowe i wytyczne wykonania. Spawalnictwo. Klasyfikacja wadliwości złączy spawanych a podstawie radiogramów. Spawalnictwo. Wadliwość złączy spawanych. Oznaczenia klasy wadliwości na podstawie oględzin zewnętrznych. 9 S t r o n a
