1 POMIARY WIELKOŚCI NIEELEKTRYCZNYCH Dr inż. Eligiusz PAWŁOWSKI Politechnika Lubelska Wydział Elektrotechniki i Informatyki Prezentacja do wykładu dla EMNS Semestr zimowy studia niestacjonarne Wykład nr 2
2 Prawo autorskie Niniejsze materiały podlegają ochronie zgodnie z Ustawą o prawie autorskim i prawach pokrewnych (Dz.U nr 24 poz. 83 z późniejszymi zmianami). Materiał te udostępniam do celów dydaktycznych jako materiały pomocnicze do wykładu z przedmiotu Pomiary Wielkości Nieelektrycznych prowadzonego dla studentów Wydziału Elektrotechniki i Informatyki Politechniki Lubelskiej. Mogą z nich również korzystać inne osoby zainteresowane tą tematyką. Do tego celu materiały te można bez ograniczeń przeglądać, drukować i kopiować wyłącznie w całości. Wykorzystywanie tych materiałów bez zgody autora w inny sposób i do innych celów niż te, do których zostały udostępnione, jest zabronione. W szczególności niedopuszczalne jest: usuwanie nazwiska autora, edytowanie treści, kopiowanie fragmentów i wykorzystywanie w całości lub w części do własnych publikacji. Eligiusz Pawłowski PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 2
3 Uwagi dydaktyczne Niniejsza prezentacja stanowi tylko i wyłącznie materiały pomocnicze do wykładu z przedmiotu Pomiary Wielkości Nieelektrycznych prowadzonego dla studentów Wydziału Elektrotechniki i Informatyki Politechniki Lubelskiej. Udostępnienie studentom tej prezentacji nie zwalnia ich z konieczności sporządzania własnych notatek z wykładów ani też nie zastępuje samodzielnego studiowania obowiązujących podręczników. Tym samym zawartość niniejszej prezentacji w szczególności nie może być traktowana jako zakres materiału obowiązujący na kolokwium zaliczeniowym. Na kolokwium obowiązujący jest zakres materiału faktycznie wyłożony podczas wykładu oraz zawarty w odpowiadających mu fragmentach podręczników podanych w wykazie literatury do wykładu. Eligiusz Pawłowski PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 3
4 Tematyka wykładu Wymagania stawiane czujnikom Czujniki generacyjne i parametryczne Układy pracy czujników Właściwości statyczne czujników Właściwości dynamiczne czujników PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 4
5 Wymagania stawiane czujnikom 1.Stałość charakterystyki w czasie i przy zmianie warunków pracy 2.Duża czułość na wielkość mierzoną 3.Mała czułość na wielkości wpływające 4.Duża moc sygnału wyjściowego czujnika 5.Liniowość charakterystyki 6.Szeroki zakres pomiarowy 7.Małe oddziaływanie na obiekt pomiaru 8.Niski koszt, łatwość instalacji, konserwacji, naprawy PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 5
6 Podstawowe rodzaje czujników: generacyjne i parametryczne 1.Czujniki generacyjne (aktywne) generują elektryczny sygnał wyjściowy dzięki energii pobranej z obiektu pomiaru (ściślej energii procesu związanego z wielkością mierzoną). Czujniki generacyjne do działania nie wymagają zasilania. 2.Czujniki parametryczne (pasywne) nie generują same sygnału wyjściowego, pod wpływem wielkości mierzonej zmienia się jedynie określony parametr elektryczny czujnika (np.: rezystancja, pojemność, indukcyjność). Aby uzyskać sygnał wyjściowy czujniki parametryczne wymagają zasilania. Nie należy mylić czujnika z czujką (detektorem) PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 6
7 Układ pracy czujnika generacyjnego Czujnik generacyjny (aktywny) pobiera z obiektu energię procesu związanego z wielkością mierzoną X i generuje elektryczny sygnał wyjściowy Y bez potrzeby dodatkowego zasilania. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 7
8 Czujniki generacyjne - przykłady Prądniczka tachometryczna przykład czujnika generacyjnego PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 8

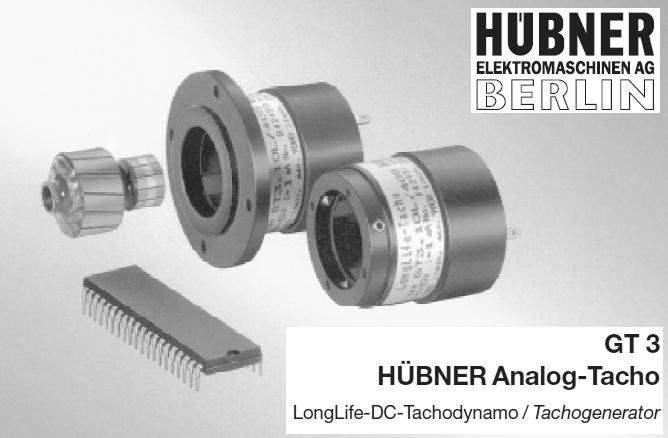

9 Układ pomiarowy Czujnik generacyjny prądniczka tachometryczna GT3 Charakterystyka statyczna Stała czasowa Zakres pomiarowy czułość PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 9

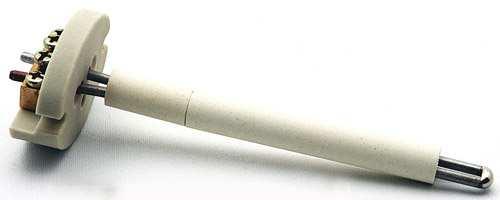

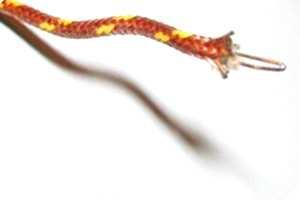

10 Czujnik generacyjny termopara Wolne końce termopary, spoina odniesienia Wykonanie przemysłowe Spoina pomiarowa termopary Czujniki termoelektryczne różne wykonania PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 10
11 Źródło: Analog Devices Termopara przykładowy układ pomiarowy Wzmocniony sygnał wyjściowy Złącze pomiarowe Złącza odniesienia Wzmacniacz Wzmacniacz ukł. termopary termopary napięcia termopary kompensacji temp. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski odniesienia 11
12 Układ pracy czujnika parametrycznego Czujnik parametryczny (pasywny) pod wpływem wielkości mierzonej X zmienia swój określony parametr elektryczny P, wyjściowy sygnał elektryczny Y jest generowany układzie pomiarowym czujnika dzięki energii pobranej ze źródła energii zasilającej. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 12
13 Zasilanie czujnika parametrycznego Źródło: Analog Devices Sposoby zasilania czujnika parametrycznego PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 13
14 Czujnik parametryczny przykład Pt100 Napylona cienka warstwa platyny Cienki drut platynowy Osłona ze szkła kwarcowego Osłona ceramiczna Podłoże ceramiczne Czujniki termorezystancyjne Pt100 różne wykonania PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 14
15 Czujnik Pt100 przykładowy układ pomiarowy Źródło: Analog Devices Przetwornik A/C Źródło prądowe zasilające czujnik Czujnik termorezystancyjny Wzmacniacz napięcia na czujniku Cyfrowy sygnał wyjściowy PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 15
16 Statyczne i dynamiczne parametry czujników (przetworników) Parametry statyczne opisują właściwości czujnika w stanie statycznym (ustalonym), tzn. gdy sygnały: wejściowy i wyjściowy czujnika są stałe w czasie i nie zmieniają swoich wartości (lub zmieniają na tyle wolno, że parametry statyczne opisują zachowanie się czujnika wystarczająco dokładnie). Parametry dynamiczne opisują właściwości czujnika w stanie dynamicznym, tzn. gdy sygnały: wejściowy i wyjściowy zmieniają się w czasie. Stan dynamiczny może być ustalony (gdy określone parametry sygnału nie zmieniają się, np.: wartość średnia, skuteczna, amplituda itp.) lub nieustalony (gdy czujnik przechodzi z jednego stanu ustalonego do drugiego stanu ustalonego). PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 16
17 Statyczne parametry czujnika (wybrane) Czułość iloraz przyrostu odpowiedzi czujnika przez odpowiadający mu przyrost sygnału wejściowego. Stała przetwarzania odwrotność czułości. Próg pobudliwości największa zmiana sygnału wejściowego nie wywołująca zauważalnej zmiany odpowiedzi czujnika. Strefa martwa największy przedział, w którym wartość sygnału wejściowego może być zmieniana w obu kierunkach nie powodując wykrywalnej zmiany odpowiedzi czujnika. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 17
18 Idealna charakterystyka statyczna czujnika (liniowa) 1.Czułość S przetwornika 2.Stała k przetwornika Y S = X k = 1 = S X Y PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 18
19 Czułość i stała przetwarzania - komentarz 1.Czułość S czujnika powinna być jak największa, wtedy małym zmianom X sygnału wejściowego odpowiadają duże zmiany Y sygnału wyjściowego czujnika. 2.Stała k czujnika praktycznie jest przydatna do wyznaczenia wartości wielkości mierzonej X na podstawie sygnału wyjściowego Y czujnika: X = k Y PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 19
20 Rzeczywista charakterystyka czujnika (nieliniowa) Różna czułość w różnych punktach charakterystyki Akceptowalny poziom błędów nieliniowości określa zakres pomiarowy Czułość S przetwornika S = Y X PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 20
21 PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA Błędy przetwarzania czujnika (przetwornika) 1.Błąd przesunięcia charakterystyki błąd zera. 2.Błąd nachylenia charakterystyki błąd czułości (wzmocnienia). 3.Błąd liniowości (nieliniowości). 4.Błąd histerezy. 5.Błąd kwantowania. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 21 PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA - PRZERWA
22 Błędy charakterystyki czujnika błąd zera Błąd zera jest błędem addytywnym PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 22
23 Błędy charakterystyki czujnika błąd czułości Błąd czułości jest błędem multiplikatywnym PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 23
24 Błędy charakterystyki czujnika błąd liniowości PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 24
25 Błędy charakterystyki czujnika błąd histerezy, strefa martwa Strefa martwa PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 25
26 Błędy charakterystyki czujnika błąd kwantowania Błąd kwantowania jest błędem addytywnym PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 26
27 Wyznaczanie dynamicznych parametrów czujników Wyznaczanie właściwości dynamicznych czujnika polega na podaniu na jego wejście znanego sygnału testowego (wzorcowego) x(t) i zbadaniu otrzymanego sygnału wyjściowego y(t). PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 27
28 Wzorcowe sygnały testowe najczęściej stosowane 1.Skok jednostkowy (funkcja skokowa, funkcja Heaviside a, jedynka Heaviside a). 2.Impuls delta Dirac a (dystrybucja Dirac a, funkcja impulsowa, pseudofunkcja δ(t) ). 3.Funkcja harmoniczna (sinusoidalna). PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 28
29 Wzorcowe sygnały testowe skok jednostkowy 1.Skok jednostkowy (funkcja skokowa, funkcja Heaviside a, jedynka Heaviside a). 1 ( t) = 1 dla t > 0 1 dla t = dla t < 0 PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 29
30 Wzorcowe sygnały testowe impuls delta Dirac a 2.Impuls delta Dirac a (dystrybucja Dirac a, funkcja impulsowa, pseudofunkcja δ(t) ). δ ( t) = 0 dla t 0 dla t = 0 + δ ( t) dt = 1 PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 30
31 Wzorcowe sygnały testowe funkcja harmoniczna 3.Funkcja harmoniczna (sinusoidalna). x( t) = X m sinωt 1 ω = 2 π T 1 = = f f 2 π ω ( t) ω - pulsacja f - częstotliwość T - okres PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 31
32 Charakterystyki dynamiczne przetworników 1.Charakterystyki czasowe funkcja czasu na wyjściu przetwornika po podaniu na jego wejście sygnału testowego, najczęściej skoku jednostkowego lub impulsu delta Dirac a. 2.Charakterystyki częstotliwościowe charakterystyka amplitudowa i fazowa wyznaczane po podaniu na wejście przetwornika sygnału harmonicznego. 3.Charakterystyki operatorowe opisywane transmitancją operatorową układu K(s) zdefiniowaną jako iloraz transformaty Laplase a Y(s) sygnału wyjściowego y(t) i transformaty Laplase a X(s) sygnału wejściowego x(t). ( s) K = Y X ( s) ( s) PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 32
33 Przykład - przetwornik bezinercyjny zerowego rzędu Równanie przetwarzania: y ( t) = k x( t) R + 2 ( t) = u ( t) u2 1 R1 R2 ( t) k u ( t) u2 = 1 k = R 1 R + 2 R 2 Przykład elektryczny przetwornika bezinercyjnego k - współczynnik przetwarzania statycznego. Uwaga: w tym przykładzie zawsze k<1, ale dla innych przetworników k może być dowolne! PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 33
34 Uwaga na oznaczenia!!! W równaniu przetwarzania przetwornika bezinercyjnego: ( t) k x( t) y = Symbol k oznacza współczynnik przetwarzania statycznego. UWAGA! Niestety, tym samym symbolem k bywa również w literaturze oznaczana stała przetwornika, a to nie jest to samo co współczynnik przetwarzania statycznego, nie należy mylić tych pojęć. Łatwo je rozróżnić na podstawie kontekstu zdania, w którym zostały użyte. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 34
35 Przetwornik bezinercyjny zerowego rzędu Wymuszenie W tym przykładzie k>1 Odpowiedź Charakterystyki czasowe, odpowiedź na skok jednostkowy PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 35
36 Przetwornik bezinercyjny zerowego rzędu Brak przesunięcia fazowego Charakterystyki czasowe, odpowiedź na sygnał harmoniczny PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 36
37 Przetwornik bezinercyjny zerowego rzędu Stała przetwarzania k nie zależy od pulsacji ω Charakterystyki częstotliwościowe amplitudowa i fazowa Przesunięcie fazowe równe zero dla wszystkich pulsacji ω PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 37
38 Przykłady przetworników bezinercyjny zerowego rzędu W rzeczywistości przetworniki całkowicie bezinercyjne nie istnieją. W ograniczonym zakresie można jednak za bezinercyjne uważać: 1.Dzielniki rezystancyjne napięcia 2.Tensometry rezystancyjne 3.Układy dźwigni mechanicznych 4.Układy optyczne PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 38
39 Podsumowanie 1.Wszystkie rodzaje czujników dzielimy przede wszystkim na dwie grupy: generacyjne i parametryczne, ze względu na źródło energii niezbędnej do ich zasilania. 2.Właściwości czujników są opisane parametrami statycznymi i dynamicznymi. 3.Najwygodniejsze do praktycznego stosowania są czujniki posiadające liniową charakterystykę statyczną. 2.Charakterystyki rzeczywistych czujników wykazują liczne błędy. 3.Właściwości dynamiczne czujników można opisywać na kilka sposobów. 4.Stosuje się różne wzorcowe sygnały testowe do badania właściwości dynamicznych czujników. 5.Najprostszym dynamicznie układem jest człon bezinercyjny zerowego rzędu. PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 39
40 DZIĘKUJĘ ZA UWAGĘ PWN EMNS wykład 2 dr inż. Eligiusz Pawłowski 40
