BUDYNKI PRZYSZŁOŚCI MOŻLIWE JUŻ DZIŚ

Transkrypt

1 BUDYNKI PRZYSZŁOŚCI MOŻLIWE JUŻ DZIŚ

2 IZOLACYJNOŚĆ ZALETY ZUPEŁNIE NOWEJ HYBRYDOWEJ TECHNOLOGIi IZOLACYJNEJ Opracowanie technologii QuadCore stanowi milowy krok na drodze do budynków o wysokiej wydajności energetycznej. Naukowy przełom doprowadził do powstania zupełnie nowego rdzenia dla naszych płyt warstwowych. Rdzeń izolacyjny QuadCore charakteryzuje się najwyższą w branży wydajnością termiczną i poprawionymi właściwościami przeciwpożarowymi. Jest on także produktem nieszkodliwym dla środowiska naturalnego co potwierdzają liczne certyfikaty i poświadczenia. Wybierając QuadCore dzisiaj, inwestujemy w wartość budynku w przyszłości. 20% POPRAWA IZOLACYJNOŚCI CIEPLNEJ 40- letnia TERMICZNA ZWIĘKSZONY POZIOM ODPORNOŚCI NA OGIEŃ DROGA DO ZEROwego BILANSU ENERGETYCZNEGO Oferujemy naszą pomóc i wsparcie techniczne na każdym etapie realizacji projektu. Pomagamy w pokonywaniu trudności związanych z kwestiami budownictwa przyszłości. Oferujemy nasze doświadczenie w dziedzinie całościowej analizy budynków. Każdy problem przeanalizujemy w szerokim kontekście, jednak bez pomijania najdrobniejszych detali. Dzięki temu oraz unikalnej na naszym rynku, 40-letniej gwarancji na właściwości izolacyjne QuadCore, możemy zapewnić Państwu spokój na przyszłość. Podróż zaczyna się tutaj. Zbliżenie mikroskopowe Tajemnica tkwi w szarych komórkach... Mikrokomórki - źródło unikalnych właściwości izolacyjnych CuadCore, powstają dzięki zastosowaniu specjalnej technologii hybrydowej opracowanej przez Kingspan. 2 3

3 IZOLACYJNOŚĆ LEPSZE PARAMETRY NIŻSZE KOSZTY ENERGII 20% POPRAWA IZOLACYJNOŚCI CIEPLNEJ Rdzeń izolacyjny QuadCore zapewnia bezkonkurencyjny współczynnik przewodnictwa cieplnego λ=0,018 W/(mK)*. Jest to najlepszy wynik w branży! W połączeniu z optymalizacją wyglądu budynku, technologia QuadCore wznosi się na nowy poziom redukcji strat ciepła w budownictwie przyszłości. Lepsza wydajność cieplna budynków zmniejsza wydatki związane ich ogrzewaniem czy chłodzeniem. Dokładamy starań,, aby system płyt izolacyjnych QuadCore stał się potwierdzeniem dewizy mniej znaczy wiecej. Najlepsza wartość współczynnika lambda z uwzględnieniem starzenia się materiału W/m K *20-procentowa poprawa współczynnika przewodnicwa cieplengo, w porównaniu do typowej wartosci 0,023 W/mK. 4 5

4 IZOLACYJNOŚĆ 20% lepsza wydajność cieplna Korzyści wynikające z najlepszej na rynku wartości parametrów izolacyjnych QuadCore, możemy podzielić na dwie grupy: 2. Większe oszczędności energii dzięki zastosowaniu odpowiedniej izolacji Dla osiągnięcia określonych parametrów budynku, technologia płyt warstwowych często wymusza zwiększanie grubości rdzenia izolacyjnego. W poniższym przypadku jedynie dzięki zastosowaniu technologii QuadCore, możliwe było osiągniecie znacznych oszczędności energii w porównaniu do konkurencyjnych rozwiązań. 1. Mniejsza ilość izolacji niezbędna do osiągnięcia takiego samego poziomu wydajności (w porównaniu do innych rdzeni izolacyjnych). 10m 72m 2. Wyższy poziom oszczędności energii przy zastosowaniu QuadCore w porównaniu do innych rdzeni izolacyjnych dostępnych na rynku. 30m 1. Zastosowanie, mniejszej warstwy izolacji dla osiągnięcia wartości U=0,18 W/(m 2 K) QuadCore vs. PUR vs. MMMF Obecnie rynek oferuje bardzo szeroki wybór dostępnych rdzeni izolacyjnych płyt warstwowych. Jednak jak dużo materiału izolacyjnego jest niezbędne do osiągnięcia wartości U=0,018 W/(m 2 K)? Z nowym rdzeniem Kingspan QuadCore, do osiągnięcia tego wyniku wystarcza jedynie grubość 100 mm. Wartość współczynnika lambda jest o 20% lepsza niż standardowa wartość przewidziana dla płyt izolacyjnych z rdzeniem PUR/PIR. Standardowy PUR Standardowy MMMF Grubość (mm) Ściana Dach l (W/mk) Współczynnik (W/m 2 K) Ściana Dach Korzyści z zastosowania płyt o mniejszej grubości: Tampere (Finlandia) - oszczędność energii w przeliczeniu na EUR 86,767 57, ,690 Tampere (Finlandia) - oszczędności energii w przeliczeniu na kw/h 2,734,570 Zwiększenie wydajności transportu samochodowego - 30% dla płyt dachowych i 50% dla płyt ściennych Redukcja kosztów akcesoriów niezbędnych do montażu nawet o 11% (obróbki, wkręty, uszczelki itp.) Więcej przestrzeni użytkowej wewnątrz budynku Ograniczenie emisji CO 2 - mniejsza ilość materiałów użytych podczas produkcji - lepsza wydajność transportu, - mniejsza ilość odpadów do recyklingu (zaleta prefabrykatów) 7,177 28,922 Po 5 latach 14,354 Po 10 latach 21,531 Po 15 latach QuadCore vs. standardowy PUR QuadCore vs. MMMF 28,708 Po 20 latach 33, , ,578 Roczne Po 20 latach QuadCore vs. standardowy PUR QuadCore vs. MMMF 6 7

5 IZOLACYJNOŚĆ Wyniki Płyty warstwowe z technologią QuadCore TM osiągnęły znaczący poziom oszczędności kosztów i energii Studium przypadku Modelowanie i oszczędności w zużyciu energii dla budynku chłodniczego wzniesionego z wykorzystaniem płyt warstwowych QuadCore TM. Porównanie ze standardowymi rdzeniami izolacyjnymi. Udział obciążeń związanych z transmisją ciepła Oszczędności (20%) Zaoszczędzona energia zużywana na chłodzenie Zaoszczędzona energia elektryczna Wartość zaoszczędzonej energii Ilość CO 2 jaki nie został wyemitowany * ok EUR - przeliczone na podstawie średniego kursu EUR w roku kw 19,4 kw kwh/rok kwh/rok ok PLN/rok* 26,6 ton/rok Kluczowe parametry użyte do analizy 9,1m 72,6m Płyta warstwowa z rdzeniem QuadCore TM Płyta warstwowa ze standardowym rdzeniem PIR Grubość (mm) Współczynnik U (W/m 2 K) 0,11 W/m 2 K 0,14 W/m 2 K 52,6m Wielkość projektu: 6000 m 2 (ściany i sufit) Wydajność chłodnicza: 480 kw Udział obciążeń związanych z transmisją ciepła: 97 kw (20,2%) 8 9

6 GWARANTOWANE WŁAŚCIWOŚCI TERMOIZOLACYJNE SPOKOJNA GŁOWA NA 40 LAT stała poprawa parametrów budynku Współczesne budynki muszą spełniać różnorodne wymagania, nie tylko po to, aby sprostać wymogom przepisów, lecz także aby spełniać oczekiwania użytkowników. Muszą być one niezawodne, praktyczne i w sposób zrównoważony podchodzić do kwestii środowiska. Jednak przede wszystkim muszą być komfortowe i bezpieczne. System QuadCore pomaga uzyskać wszystko to, a nawet więcej. Ponieważ eksploatacja każdego budynku jest podróżą w czasie, system QuadCore zapewnia wszystkie te właściwości przez wiele kolejnych lat. Gwarantujemy, że niezależnie od kierunku zmian zachodzących w środowiskach miejskich, system ten po zainstalowaniu zachowa swoje właściwości izolacyjne przez 40 lat. Ograniczenie kosztów i oszczędność energii. Dzięki systemowi QuadCore, budynki stają się bardziej bezpieczne a ich eksploatacja nie sprawia problemów

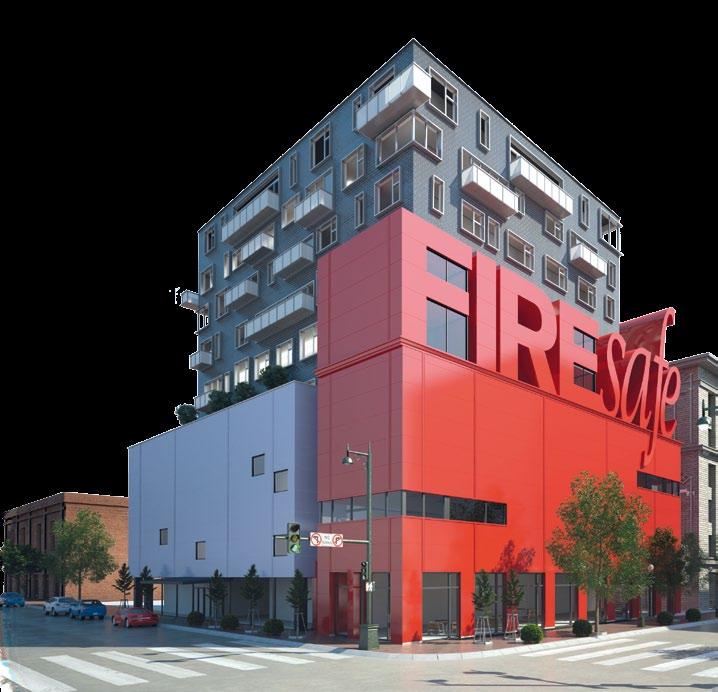

7 BEZPIECZNIEJSZE MIEJSCA PRACY I ŻYCIA NOWY POZIOM OCHRONY PRZECIWJ Systemy FM i LPCB z certyfikatami towarzystw ubezpieczeniowych Choć głównym zadaniem budynku jest zapewnienie komfortu i schronienia przed czynnikami atmosferycznymi, to jednak budynek musi chronić nas też przed czymś znacznie bardziej niebezpiecznym. To dlatego nasz system pokryć izolacyjnych, zapewniający o 20 % lepszą izolacyjność cieplną, z wyjątkowa w swojej klasie skutecznością chroni budynki przed ogniem. Zgodność z najsurowszymi normami System QuadCore został przebadany przez zewnętrzne organizacje i uzyskał certyfikaty zgodności z najsurowszymi normami branżowymi: - Systemy FM i LPCB z certyfikatami towarzystw ubezpieczeniowych) 12 13

8 PRZECIWPOŻAROWa W ramach europejskich testów badających reakcję na ogień i odporność ogniową wykazano, że płyty z systemem QuadCore w kontakcie z ogniem zachowują stabilność, umożliwiając zwiększenie rozpiętości, redukcję ilości łączeń i zwiększenie szerokości modułów w określonych warunkach. 1. Reakcja na ogień i odporność ogniowa TEMPERATURA TEMPERATURE REACTION REAKCJA TO NA FIRE OGIEŃ ZWIĘKSZONA OCHRONA ODPORNOŚ FIRE RESISTANCE OGNIOWA Aprobata FM FM Approvals jest międzynarodowym liderem niezależnych usług w zakresie testowania i certyfikacji. Płyty warstwowe, które uzyskały Aprobatę FM (FM Approval) zostały sprawdzone i ocenione pod kątem spełniania wszystkich zakładanych dla nich funkcji i właściwości przy jednoczesnym zachowaniu integralności zewnętrznych pokryć budynków w ustalonych warunkach. FM4880 FM4881 Opis Standard PIR Standard PUR Odporność ogniowa płyt warstwowych (ściana, dach, sufit) Własciwości statyczne zewnetrznych płyt warstwowych Tak Tak Nie Tak Tak Możliwe QuadCore uzyskał certyfikat spełniający nie tylko kryteria właściwości ogniowych. Badania potwierdziły również, że zachowa on swoją strukturę podczas oddziaływania znaczących zagrożeń naturalnych. - Ściany testowe są poddawane działaniu zwiększonego ciśnienia ponad razy aby określić jak reagują na działanie wiatru. - Ekspozycja na symulowane uderzenia kul lodowych imitujących grad. INGNITION FAZA INICJACJI PHASE FAZA FLAME PŁOMIENI PHASE FAZA COOLING CHŁODZENIA PHASE - Badanie wytrzymałości na nagłe porywy silnego wiatru. Reakcja na ogień Standard PIR Standard PUR Płyta warstwowa B, S1 B, S1 - B, S2 B, S2 Odporność ogniowa Standard PIR Standard PUR EN 1364 (120mm) EN 1364 (200mm) * Bez dodatkowego zszycia zamków ** Z dodatkowym zszyciem zamków EI 30 (5x6m) EI 30 (3x3m) EI 15 (3x3m) EI 60 ** EI 60 ** EI 30 Zdjęcie ukazujące prawdziwe zalety przeciwpożarowe rdzenia Kingspan QuadCore TM. Materiał jest niemal niepalny, nie rozprzestrzenia ognia i emituje niezwykle mało dymu

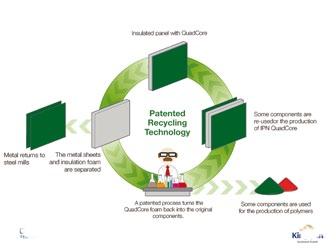

9 DROGA DO BUDYNKÓW ZEROwym BILANSIE ENERGETYCZNYM POPRAWA OCENY W KLASYFIKACJI ZIELONYCH BUDYNKÓW MOŻLIWOŚĆ RECYKLINGU W Kingspan zawsze uważaliśmy, że postęp w budownictwie nigdy nie powinien dokonywać się kosztem środowiska naturalnego. System QuadCore nadaje tej zasadzie zupełnie nowy wymiar. W rezultacie ograniczenia negatywnego wpływu na środowisko naturalne możliwe jest tworzenie budynków, które w zrównoważony sposób podchodzą do kwestii środowiskowych i które osiągać będą wysokie noty w rankingach obiektów zielonych. Rdzeń QuadCore TM jest wolny od związków CFC i HCFC. Jako, że zmiany klimatyczne są uznawane obecnie za jeden z głównych problemów współczesnego świata, środek spieniający używany do produkcji QuadCore TM na status Zero ODP i i charakteryzuje się bardzo niskim potencjałem dla wzrostu globalnego ocieplenia. Wszystko to oznacza, że systemy QuadCore mogą istotnie i trwale poprawić wyniki środowiskowe obiektu, umożliwiając mu zdobywanie dobrych not w rankingach ekologicznych takich jak: BREEAM, LEED, DGNB i innych. Płyty warstwowe z QuadCore Opatentowana technologia recyklingu Niektóre komponenty są ponownie wykorzystywane w produkcji QuadCore Metal jest ponownie przetwarzany w hutach Blacha i rdzeń QuadCore są rozdzielane Opatentowany proces technologiczny przetwarza pianę QuadCore z powrotem w pierwotne składniki Niektóre komponenty są używane do produkcji polimerów 16 17

10 IZOLACYJNOŚC WSPARCIE OD KONCEPCJI PO REALIZACJĘ Podczas budowy Przed budową Im wcześniej zaangażujemy się w Państwa projekt, tym więcej będziemy mogli w niego wnieść. Możemy pomóc państwu w ograniczaniu wstępnych kosztów, dzięki opracowaniu specyfikacji oraz optymalizując zwrot z inwestycji w trakcie całej budowy i po jej zakończeniu. Pokażemy Państwu w jaki sposób system QuadCore pozwala ograniczać koszty materiałowe, koszty utrzymania i zmniejszać wysokość rachunków za elektryczność w całym cyklu użytkowania budynku. Każda podróż zaczyna się od pierwszego kroku. Po zakończeniu budowy 18 19

11 DOŁĄCZ DO NAS W PODRÓŻY KU BUDYNKOM O ZEROWYM BILANSIE ENERGETYCZNYM Kingspan jest firmą z ambitną wizją. Dążymy do tego aby do 2020 roku budynki wznoszone z naszych płyt posiadały zerowy bilans energetyczny. Obecnie jesteśmy na najlepszej drodze do osiągnięcia tego celu. QuadCore jest jednym z wielu innowacyjnych kroków jakie stawiamy aby urzeczywistnić nasz plan. Jest to wizja, która naszym zdaniem jest istotna nie tylko ze względów ekologicznych, ale w celu zapewnienia zdrowszych, bezpieczniejszych i bardziej opłacalnych budynków dla następnego pokolenia. Aby poznać bardziej szczegółowe specyfikacje techniczne, zamówić darmowe próbki, zapoznać sie z naszymi kolorowymi broszurami oraz obejrzeć materiały video dotyczące QuadCore TM, zapraszamy do odwiedzenia strony:

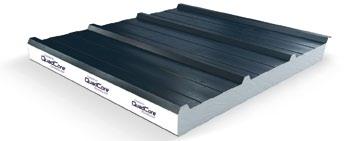

12 QuadCore KS1000 AWP IZOLACYJNOŚĆ QuadCore KS1150 TF IZOLACYJNOŚĆ VIDE GARANTIJA QuadCore TM posiada najniższą wartość współczynnika przewodności cieplnej λ = 0,018 W/mK oraz najniższe wartości współczynnika U wsród płyt warstwowych dostępnych obecnie na rynku. Unikalna technologia produkcji zapewnia najwyższą jakość naszych płyt oraz gwarantuje ich długoletnią żywotność. Przy obliczaniu wartości współczynnika U zostały uwzględnione warunki zgodne z normą EN W porównaniu do tradycyjnych płyt warstwowych, płyty z rdzeniem QuadCore TM osiągnęły pożądaną wartość U przy znacznie mniejszej grubości. Dzięki korzystnej zmianie relacji grubości płyty do wartości współczynnika U, zastosowanie produktów z rdzeniem QuadCore TM umożliwia uzyskanie znacznej oszczędności przestrzeni oraz energii. Specyfikacja techniczna - KS1000 AWP QuadCore TM Architektoniczna płyta ścienna z mocowaniem ukrytym. Specyfikacja techniczna - KS1150 TF QuadCore TM Płyta ścienna z mocowaniem widocznym. Grubość rdzenia (mm) Ciężar (kg/m 2 ) Wsp.U (W/m 2 K) Reakcja na ogień EN Odporność ogniowa Stopień rozprzestrzeniania ognia Grubość rdzenia (mm) Ciężar (kg/m 2 ) Wsp.U (W/m 2 K) Reakcja na ogień EN Odporność ogniowa Stopień rozprzestrzeniania ognia 80 11,97 0, ,77 0, ,57 0, ,77 0,12 B-s2, d0 EI 15 NRO 80 11,69 0,23 B-s1, d0 EI 15 NRO Profil przekroju - KS1000 AWP QuadCore TM Profil przekroju - KS1150 TF QuadCore TM Szerokość 1000 mm Szerokość 1150 mm 22 23

13 QuadCore KS1150 TL QuadCore KS1000 RW IZOLACYJNOŚĆ VIDE IZOLACYJNOŚĆ VIDE Oprócz doskonałych właściwości izolacyjnych, QuadCore TM oferuje doskonałą ochronę przeciwpożarową. Pod względem reakcji na ogień rdzeń ten zgodnie z normą EN uzyskał oznaczenie B-s1, d0. System QuadCore TM opracowany przez firmę Kingspan został przetestowany przez niezależne, uznane na arenie międzynarodowej instytucje uzyskując odpowiednie certyfikaty. Firma Kingspan udziela, na okres 40 lat, gwarancji na zachowanie przez system QuadCore TM właściwości izolacyjnych - niezależnie od kierunku zmian zachodzących w środowisku. Z systemem QuadCore TM budujesz przyszłościowo. Specyfikacja techniczna - KS1150 TL QuadCore TM Płyta ścienna chłodnicza z mocowaniem widocznym. Specyfikacja techniczna KS1000 RW QuadCore TM Płyta dachowa. Może być stosowana także, jako płyta ścienna. Grubość rdzenia (mm) Ciężar (kg/m 2 ) Wsp.U (W/m 2 K) Reakcja na ogień EN Odporność ogniowa Stopień rozprzestrzeniania ognia Grubość rdzenia (mm) Ciężar (kg/m 2 ) Wsp.U (W/m 2 K) Reakcja na ogień EN Odporność ogniowa Stopień rozprzestrzeniania ognia ,49 0,18 0,15 B-s1, d0 EI 30 EI 45 NRO B-s2, d0 B ROOF (t 1 ), (t 2 ), (t 3 ); REI 20 B ROOF (t 1 ), (t 2 ), (t 3 ); REI 30* NRO ,69 0,10 *REI30 dla płyt KS1000 RW o grubości mm jedynie z uszczelka PROMASEAL. EI 60* * EI60 dla płyt KS1150 TL gr. 200 mm jedynie przy dodatkowym zszyciu zamków. Profil przekroju - KS1000 RW QuadCore TM Profil przekroju - KS1150 TL QuadCore TM Szerokość 1150 mm Szerokość 1000 mm 24 25

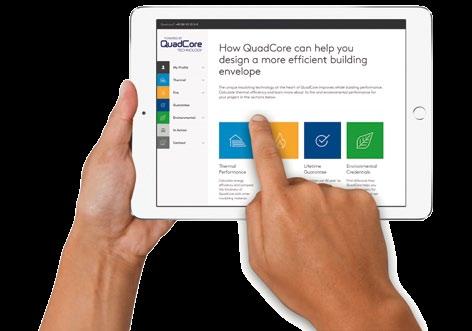

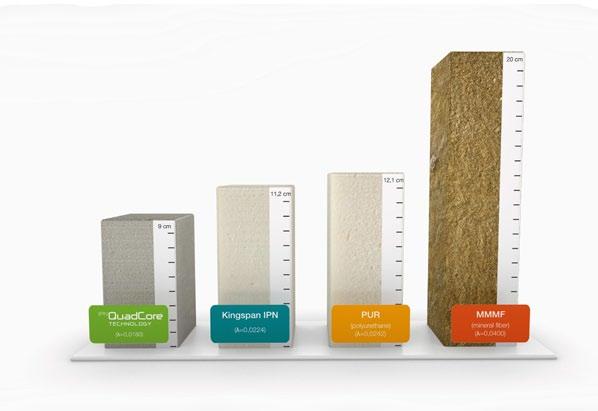

14 PORÓWNANIE RDZENI izolacyjnych płyt warstwowych IZOLACYJNOŚC aplikacja mobilna IZOLACYJNOŚC Grubość materiału izolacyjnego potrzebna do uzyskania współczynnika U = 0,20 W/m 2 K QuadCore to nowy i najbardziej innowacyjny rdzeń izolacyjny płyt warstwowych Kingspan. Jego właściwości izolacyjne, ogniowe i ekologiczne znacząco przekraczają wszelkie inne materiały piankowe dostępne na rynku. odporności ogniowej czy oszczędności na energii zużywanej do ogrzewania lub chłodzenia budynku. Specjalnie dla Państwa przygotowaliśmy aplikację internetową, która umożliwia obliczenie efektywności cieplnej rdzenia QuadCore i porównanie go z innymi materiałami, również pod kątem Sprawdź, ile możesz zyskać już dziś dzięki QuadCore na quadcore.kingspan.com
