1 Stacja Pogodowa SP 59N z higrometrem i bezprzewodowym czujnikiem temperatur ZEGAR, WSKAŹNIK TEMPERATURY WEWNĘTRZNEJ, BEZPRZEWODOWY (433MHZ) CZUJNIK TEMPERATURY ZEWNĘTRZNEJ, HIGROMETR: INSTRUKCJA OBSŁUGI 1. WPROWADZENIE Gratulujemy Państwu zakupu elektronicznej stacji pogodowej wskazującej dokładne pomiary temperatury wewnątrz pomieszczenia w którym się znajduje, oraz temperatury zewnętrznej, za pośrednictwem nowoczesnej technologii bezprzewodowej (433MHz) i zewnętrznego czujnika. Urządzenie wyposażone jest również w zegar kwarcowy. Dodatkowo stacja mierzy wilgotność powietrza. Stan okna sklep.e-szop.pl wskaźnik komfortu Zegar temp. i wilgotność wewn. wskaźnik naładowania baterii tendencje zmian temp. i wilgotność wskaźnik nr kanału 1(mem), 2, 3 CH zewn. naładowania baterii czujnika 4 podpórka do postawienia pokrywa baterii 1

2 2. URUCHOMIENIE URZĄDZENIA I SPOSÓB USTAWIANIA POSZCZEGÓLNYCH FUNKCJI A) STACJA GŁÓWNA (ODBIORNIK) - po otwarciu znajdującej się z tylnej strony urządzenia pokrywy zamontować 3 baterie AAA/1,5 V, zwracając uwagę na biegunowość. Po zainstalowaniu baterii należy odczekać, aż stacja ustawi pomiar temperatury wewnętrznej, oraz odbierze sygnał od czujnika zewnętrznego. - Ustawienie zegara - Przytrzymać ok., 3 sek. przycisk 2 ( set ). Migające kolejno funkcje (godziny< minuty<tryb pokazywania czasu 12 lub 24 zmieniać odpowiednio przyciskiem 1 lub 3, zatwierdzać znów przyciskiem 2. - Pomiar temperatury powietrza - krótkie wciśnięcie przycisku 3 pozwala na zmianę jednostki temp.(st C / st F) zarówno wewnątrz pomieszczenia w którym się znajduje, jak też mierzonej na zewnątrz. Odbiór sygnału nadawanego przez czujnik zewnętrzny (ew. czujniki maksymalnie stacja może współpracować z 3-ma czujnikami zewnętrznymi) - przytrzymanie przez ok. 3 sek. przycisku 3 powoduje gotowość stacji do odebrania sygnału od czujnika (lub czujników) zewnętrznego (na wyświetlaczu po lewej stronie zacznie migać ikona antenka. W tym trybie stacja poszukuje przez kilka minut sygnału czujnika. Krótkie wciśnięcie przycisku 3 pozwala na ustawienie odczytu konkretnego czujnika na stałe (ukaże się ikona Ch1 lub Ch2 lub Ch3) Uwaga: W przypadku użycia dwóch lub trzech czujników należy każdy czujnik ustawić na inny kanał (1,2,lub 3). W przypadku braku odbioru efektywnego sygnału od któregoś z czujników stacja pokazuje na danym kanale symbol - -. W takim przypadku należy sprawdzić i ew. wymienić baterie w czujniku i ponownie wymusić zarejestrowanie czujnika przytrzymując przez ok. 3 sek przycisk 3. Najlepiej zastosować w czujniku baterie litowo-jonowe odporne na niskie temperatury lub ew. baterie alkaliczne dobrej jakości. - Odczyt pomiaru max/min - Krótkie wciśnięcie przycisku 1 (mem) pozwala na odczyt maksymalnej, zmierzonej od czasu ostatniego resetu temperatury I wilgotności powietrza. Ponowne wciśnięcie pokazuje pomiar minimalny. Przytrzymanie przycisku przez 3 sekundy resetuje dotychczasowe pomiary max/ min. - Podświetlenie ekranu - Naciśnięcie przycisku 4 pozwala na podświetlenie ekranu. B) CZUJNIK ZEWNĘTRZNY: sklep.e-szop.pl po otwarciu znajdującej się w tylnej części czujnika pokrywy zamontować 2 baterie AAA/1,5V zwracając uwagę na biegunowość. Pod pokrywą baterii znajdują się też 2 przyciski 5 (ch zmiana kanału nadawania) i 6 (C/F zmiana jednostki pomiaru temp) Wyświetlacz czujnika wskazuje aktualny pomiar temperatury i wilgotności. Widoczny jest też aktualnie ustawiony kanał nadawania. W otwartej przestrzeni gwarantowany zasięg nadajnika wynosi 30 m, jednak w przypadku istniejących w danych warunkach przeszkód typu mury, zbrojenia, blachy okna z szybami powlekanymi warstwami ochronnymi mogą wystąpić 2

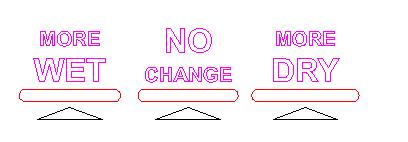

3 ograniczenia odbioru sygnału. W takim przypadku należy wypróbować najkorzystniejszą lokalizację. Dodatkowe czujniki można zamówić w naszym sklepie internetowym: wyświetlacz LCD otwór do zawieszania 5 6 pokrywka baterii Wskaźnik komfortu powietrza I tendencji zmian w pomieszczeniu Obrazek Wilgotność 20%-44% 45%-65% 66%-95% 1. Zbyt suche powietrze (wilgotność od 20% do 44%) 2. Warunki komfortowe (wilgotność od 45%~65%) 3. Wilgotne powietrze (wilgotność od 66%~95%), Ikony zmiany wilgotności Warunki wilgotności ±4% wilgotności +5% lub więcej wilgotności -5% lub mniej 3 bez zmian Wilgotno >65% Ikony bardziej wilgotno bardziej sucho

4 ZUŻYTE BATERIE NALEŻY OBOWIĄZKOWO PRZEKAZAĆ DO RECYKLINGU LUB WYRZUCIĆ DO SPECJALNYCH POJEMNIKÓW. NIE WOLNO WYRZUCAĆ ICH Z ODPADAMI KOMUNALNYMI 3. DANE TECHNICZNE: Zakres pomiaru temperatury: - wewnętrznej: st. C - zewnętrznej: st. C - tolerancja : +/- 1,2 st \C Zakres pomiaru wilgotności 20% do 90% (tolerancja +/- 8%) Zasilanie: 3 x AAA/1,5V(stacja główna) + 2 x AAA/1,5V(czujnik zewn.) 4. GWARANCJA. Usuwanie wyeksploatowanych urządzeń elektrycznych i elektronicznych (dotyczy krajów Unii Europejskiej i innych krajów europejskich z wydzielonymi systemami zbierania odpadów). Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być zaliczany do odpadów domowych. Należy go przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie produktu. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Aby uzyskać szczegółowe informacje o recyklingu tego produktu, należy się skontaktować z władzami lokalnymi, firmą świadczącą usługi oczyszczania lub sklepem, w którym produkt został kupiony. PHU METREX, Poznań, ul. Ks. Wujka 9 Na urządzenie udzielamy 24 miesięcznej gwarancji. Ujawnione w tym czasie wady będą usuwane bezpłatnie przez producenta na terenie RP. W przypadku stwierdzenia nieprawidłowego działania należy urządzenie z dokładnym opisem usterki oraz danych właściciela przesłać na koszt odbiorcy za pośrednictwem Pocztex, podając numer odbiorcy ID (kurier tel ) na adres importera: PHU METREX, Poznań, ul. Ks. Wujka 9, Dział Serwisu. Tel Można też zgłosić reklamację za pośrednictwem sklepu, w którym urządzenie zakupiono W przypadku wątpliwości co do właściwego działania urządzenia prosimy o kontakt telefoniczny z naszym działem serwisu. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. 4
