Przełączniki radiowe - systemy zdalnego sterowania urządzeń elektrycznych

Transkrypt

1 Przełączniki radiowe - systemy zdalnego sterowania urządzeń elektrycznych Nr zam INSTRUKCJA OBSŁUGI Przed uruchomieniem tego produktu prosimy dokładnie przeczytać niniejszą instrukcję obsługi oraz sprawdzić, czy nie uległ on widocznym uszkodzeniom podczas transportu. W razie stwierdzenia takich uszkodzeń nie wolno instalować urządzenia. Uważać, by produkt nie dostał się w ręce dzieci lub osób niepowołanych. Przegląd operacji niezbędnych w celu zainstalowania znajdą Państwo w rozdziale Instalacja. Możliwości zastosowań Przy pomocy pilotów firmy REV możliwe jest łatwe i wygodne sterowanie urządzeń oświetleniowych oraz innych urządzeń elektrycznych drogą radiową. Zdolny do funkcjonowania system zdalnego sterowania składa się z pilota (nadajnika) oraz co najmniej jednego odbiornika. Pilot jest uniwersalny dla wszystkich odbiorników działających w obrębie systemu. Odbiorniki należy dobrać w zależności od rodzaju zastosowania: Zastosowanie Urządzenia Numery artykułów Przyciemnianie i włączanie /wyłączenie żarówek oraz żarówek halogenowych niskonapięciowych (transformator rdzeniowy toroidalny) Włączanie i wyłączanie dowolnych urządzeń do 1000 W Przyciemnianie i włączanie /wyłączenie żarówek E27 (100 W) bezpośrednio w oprawce Przyciemnianie i włączanie /wyłączenie lamp poprzez przełącznik ścienny Przykład: Pilot + gniazdko ze ściemniaczem Pilot + gniazdko przełączeniowe Pilot + radiowy regulator oprawkowy Pilot + radiowy regulator jasności lub zestawy Przycisk A (grupa odbiorników A: radiowy regulator jasności - np. żyrandol maks. 300 W Przycisk B (grupa odbiorników B: 3 gniazdka ze ściemniaczami -

2 np. po jednej lampie stojącej maksymalnie 300 W każda Przycisk C (grupa odbiorników C: gniazdko przełączeniowe - np. odbiornik TV + magnetowid + SAT w jednym gniazdku wielokrotnym (1000 W) Przycisk D (grupa odbiorników D: 2 regulatory oprawkowe - np. kinkiet ścienny z 2 żarówkami maksymalnie 100 W każda Przedstawiono tu 4 grupy przełączników sterowane jednym pilotem. Urządzenia podlegające jednej grupie odbiorników są włączane lub wyłączane jednocześnie. Ustawienia Przed uruchomieniem konieczne jest przeprowadzenie następujących ustawień: kanału radiowego pilota kanału radiowego oraz przyporządkowania przycisków (wykonywanego w obrębie odbiornika) Zainstalowanie baterii Ustawienie kanału radiowego pilota: Wyciągnąć osłonę Ustawić położenie podstawowe: klawiatury przełącznik 1 przełączniki 2-6 Ustawienie kanału radiowego oraz przyporządkowanie przycisków (wykonywane w obrębie odbiornika): Gniazdko przełączeniowe Gniazdko ze ściemniaczem Kanał: Przycisk: Ustawić położenie podstawowe: Przekręcić odbiornik 1-Usunąć śrubę Przełącznik 1 2-Odkręcić Kanał: Przełączniki 2-6 pokrywę Przycisk: Przełącznik 7 (A)

3 Przełączniki 8-10 (B-D) Radiowy regulator oprawkowy Kanał: Przycisk: Przekręcić odbiornik 1-Usunąć śrubę 2-Usnąć Kanał: Radiowy regulator jasności Ustawić położenie podstawowe: Przełącznik 1 Przełączniki 2-6 pokrywę Przycisk: Przełącznik 7 (A) Przełączniki 8-10 (B-D) Kanał: Przycisk: Przekręcić regulator jasności Przełączniki DIP stają się widoczne Kanał: Ustawić położenie podstawowe: Przełącznik 1 Przełączniki 2-6 Przycisk: Przełącznik 7 (A) Przełączniki 8-10 (B-D)

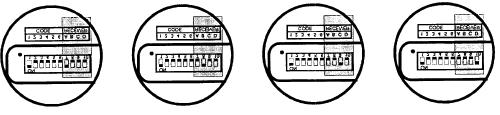

4 Wskazówka dot. ustawienia podstawowego: Opisane ustawienia podstawowe obowiązują dla pojedynczego systemu, przy czym wszystkie odbiorniki przełączane są poprzez przycisk A. O ile jest to zgodne z Państwa preferencjami, wraz z ustawieniem podanego położenia podstawowego zrealizowane zostały już wszystkie konieczne ustawienia. Przydzielenie odbiornika do przycisku pilota: Przyporządkowanie odbiorników przyciskom pilota następuje poprzez ustawienie litery przycisku w przełączniku kodowym odbiornika: Przycisk A Przycisk B Przycisk C Przycisk D Przełączniki 7-10 odpowiadają przyciskom A - D. Każdy z odbiorników może zostać przydzielony tylko do jednego przycisku. Tylko jeden z przełączników (A-D) może być ustawiony w pozycji (włączenia). Nie wolno zmieniać położenia przełączników 1-6. Wskazówka dot. ustawienia kanału: Jeżeli stosowany jest tylko jeden system złożony z jednego pilota i dowolnej ilości odbiorników, ustawienie podstawowe kanału pozostaje niezmienione. O ile te same nadajniki mają być sterowane dodatkowym pilotem, należy również zachować ustawienie podstawowe tego pilota. Zmiana ustawienia podstawowego kanału: W razie konieczności stosowania powyżej 4 grup przełączników, należy ustawić drugiego pilota na inny kanał radiowy (przełączniki 1-6). We wszystkich odbiornikach, które mają być sterowane poprzez drugiego pilota, konieczne jest ustawienie tego samego kanału, który został ustawiony w dodatkowym pilocie. W przypadku błędów przełączeniowych powodowanych stosowaniem podobnego systemu w tym samym paśmie częstotliwości, konieczna jest również zmiana ustawienia kanału. Bez znaczenia jest, który z kanałów zostanie wybrany. Należy jednak zawsze uwzględnić konieczność ustawienia tego samego kanału dla pilota i odbiornika. Zmiana ustawienia kanału: Ustawianie kanału odbywa się za pośrednictwem przełączników 1-6 zarówno w obrębie pilota, jak również w nadajniku: Przydzielenie kanału: Kanał Ustawienie przełącznika itd. itd. Przykład wyboru kanał 8 Pilot: Odbiornik Ustawienie kanału pilota i odbiornika musi być zgodne! Przyporządkowanie przycisków - przełączniki 7-10 (A-D) - pozostaje bez zmian!

5 Wymiana baterii Pilot jest zasilany przy pomocy baterii. Bateria specjalna 12 V wchodzi w skład dostawy i należy ją zainstalować przed uruchomieniem: Ściągnąć pokrywę pilota 1. Wykręcić śrubę kieszeni na baterię 2. Odkręcić pokrywę kieszeni na baterie 3. Wstawić baterię z uwzględnieniem właściwej biegunowości Kontrola: Czerwona lampka kontrolna nadajnika zaświeci przy naciśnięciu jednego z przycisków. Instalacja Zanim zaczną Państwo stosować system zdalnego sterowania, należy jeszcze wykonać - w zależności od posiadanych typów urządzeń - poniższe operacje: Pilot Skontrolować ustawienie kanału (patrz Ustawienia ) Zainstalować baterię (patrz Wymiana baterii ) Odbiorniki Gniazdko przełączeniowe Gniazdko ze ściemniaczem Skontrolować ustawienie kanału (patrz Ustawienia ) Ustalić przydział przycisku dla gniazdka (patrz Ustawienia ) Zainstalować gniazdko (z odbiornikiem radiowym) w gniazdku wtykowym z zestykiem ochronnym Podłączyć urządzenie końcowe (podlegające sterowaniu) do gniazdka z odbiornikiem radiowym. Włączyć urządzenie końcowe. Radiowy regulator oprawkowy Skontrolować ustawienie kanału (patrz Ustawienia ) Ustalić przydział przycisku dla regulatora (patrz Ustawienia ) Wkręcić radiowy regulator oprawkowy w oprawkę żarówki E27. Wkręcić żarówkę E27 ( W) do regulatora oprawkowego. Włączyć przełącznik dla tej żarówki. Radiowy regulator jasności Skontrolować ustawienie kanału (patrz Ustawienia ) Ustalić przydział przycisku dla regulatora (patrz Ustawienia ) Podłączyć radiowy regulator jasności w następujący sposób: 1. Usunąć osłonę wraz z pokrętłem (Rys. 1) 2. Odłączyć prąd przy pomocy bezpiecznika, sprawdzić brak obciążenia napięciem. 3. Odizolować końcówki przewodu (na długości ok. 10 mm) 4. Żyły przewodu podłączyć zgodnie ze schematem połączeń (rys. 2/3). 5. Regulator jasności ustawić w gniazdku i przymocować przy pomocy pazurków rozprężnych lub śrub puszkowych. 6. Nasadzić osłonę wraz z pokrętłem i zamocować we wpustach. 7. Sprawdzić prawidłowość podłączenia, włączyć prąd.

6 Schemat 1: Usuwanie osłony wraz z pokrętłem Schemat 2: Podłączenie standardowe Schemat 3: Z przyciskiem jako dodatkowym punktem obsługi żarówka W Radiowy regulator jasności Radiowy regulator jasności Przycisk, 250V/10A Wskazówki dot. ewentualnych zakłóceń: 1. W pierwszym rzędzie należy sprawdzić bezpieczniki, stosować wyłącznie zalecane bezpieczniki (T 1,6A / 250 V). W celu wymiany bezpiecznika wyważyć śrubokrętem oprawkę (ponad podłączeniami). 2. Przed wymianą bezpiecznika odłączyć napięcie (odłączyć bezpiecznik główny). 3. W przypadku migotania oświetlenia sprawdzić, czy obciążenie nie jest niższe od wymaganego minimum (60 W). Uwaga! Instalacji może dokonać wyłącznie specjalista elektryk. Może ona być wykonywana jedynie przy braku obciążenia napięciem. Należy przestrzegać odnośnych przepisów! Obsługa Wszystkie urządzenia systemu zdalnego sterowania są przełączane względnie przyciemniane przy pomocy pilota Telecontrol. W przypadku radiowego regulatora jasności oraz gniazdka ze ściemniaczem możliwa jest również obsługa bezpośrednia (ręczna). Funkcje pilota Odbiorniki reagują jedynie na uruchomienie przydzielonych przycisków. Stąd też konieczne jest wcześniejsze przyporządkowanie przycisków (patrz Ustawienia ) oraz znajomość przydziałów. Każdy z odbiorników może zostać przyporządkowany tylko do jednego przycisku (A - D).

7 Włączanie / Wyłączanie Funkcja Przycisk Reakcja Włączanie EIN/AUS Włączenie urządzenia Wyłączanie EIN/AUS (ponowne uruchomienie) Wyłączenie urządzenia Każde naciśnięcie przyporządkowanego przycisku po stronie EIN/AUS powoduje zmianę stanu przełączenia odbiornika. Przyciemnianie Regulacja jasności (przyciemnianie) możliwa jest wyłącznie w przypadku przeznaczonych w tym celu odbiorników (gniazdka ze ściemniaczem, regulatora jasności oraz regulatora oprawkowego). Funkcja Przycisk Reakcja Włączanie EIN/AUS Początek Koniec DIMM DIMM (ponowne uruchomienie) Obsługa bezpośrednia (ręczna) Włączenie urządzenia z zachowaniem ustawionej ostatnio jasności. Zmiana jasności do momentu ponownego wciśnięcia przycisku DIMM. Zapamiętanie aktualnie ustawionej jasności. Radiowy regulator jasności oraz gniazdko ze ściemniaczem mogą być również - niezależnie od zdalnego sterowania - obsługiwane bezpośrednio (ręcznie). Gniazdko ze ściemniaczem Obsługa odbywa się za pomocą przycisku umieszczonego nad gniazdkiem. Funkcja Przycisk Reakcja Włączanie krótkie wciśnięcie Początek Koniec Wyłączanie długie naciśnięcie naciśnięcie (ponowne wciśnięcie podczas ) naciśnięcie (ponowne naciśnięcie w trybie pracy normalnej) Włączenie urządzenia z zachowaniem ustawionej ostatnio jasności. Zmiana jasności do momentu ponownego wciśnięcia przycisku DIMM. Zapamiętanie aktualnie ustawionej jasności. Wyłączenie urządzenia Regulacja jasności możliwa jest wyłącznie w stanie włączonym. Radiowy regulator jasności Obsługa odbywa się za pomocą pokrętła regulatora. Funkcja Pokrętło Reakcja Włączanie krótkie wciśnięcie Początek Koniec obrócenie + przytrzymanie zwolnienie Włączenie urządzenia z zachowaniem ustawionej ostatnio jasności. Zmiana jasności do momentu zwolnienia przycisku (pokrętła). Zapamiętanie aktualnie ustawionej jasności.

8 Wyłączanie krótkie wciśnięcie Wyłączenie urządzenia Regulacja jasności możliwa jest wyłącznie w stanie włączonym. Diagnostyka błędów W razie nieprawidłowego funkcjonowania systemu, prosimy sprawdzić następujące punkty: Naciśnięcie przycisku nie powoduje świecenia lampki kontrolnej nadajnika. Lampka kontrolna świeci, lecz brak jest jakiejkolwiek reakcji ze strony przełączanego urządzenia. Niepożądane włączenie / wyłączenie urządzenia końcowego Zbyt mały zasięg Odwrócenie biegunowości przy wstawianiu baterii? Czy bateria prawidłowo styka się z zaciskami? Czy urządzenie odbiorcze zostało włączone? Czy ustawienie kanału pilota jest identyczne z ustawieniem kanału odbiornika? Czy odbiornik został przydzielony do właściwego przycisku pilota? Czy w obrębie odbiornika tylko jeden z przełączników przydziału przycisków (7-10) ustawiony jest w położeniu? Czy nadajnik znajduje się w strefie zasięgu? Sprawdzić poprzez zbliżenie. Czy sterowane urządzenie dostosowane jest (pod względem typu i mocy) do odbiornika? Gniazdko ze ściemniaczem - użyto wyłącznie do żarówek czy też do wysokonapięciowych lamp halogenowych? Czy w bezpośrednim sąsiedztwie nie został zainstalowany inny nadajnik (słuchawki bezprzewodowe, gong bezprzewodowy itp.)? Jeśli tak - zmienić ustawienie kanału. Brak bezpośredniego połączenia pomiędzy pilotem a odbiornikiem (np. meble czy ściany pomiędzy pilotem a nadajnikiem)? Występowanie w sąsiedztwie innych nadajników może zredukować zasięg do kilku centymetrów. Równocześnie może działać tylko jeden system! Uwarunkowania budowlane mogą w dużym stopniu wpływać na zasięg. Przesunięcie nadajnika lub odbiornika o kilka centymetrów może spowodować kilkumetrową zmianę zasięgu. Istotne wskazówki: Nie dokonywać żadnych napraw ani modyfikacji na urządzeniach systemu. W celu naprawy zwrócić urządzenie. Obowiązuje to również w odniesieniu do uprawnień atestowych. Prace w obrębie sieci elektrycznej mogą być wykonywane wyłącznie bez obciążenia napięciem przez specjalistę elektryka. Należy przy tym przestrzegać odnośnych przepisów. Urządzenia przeznaczone są do stosowania w suchych pomieszczeniach. Należy przestrzegać dopuszczalnych obciążeń przełączników z odbiornikami.

9 Dane techniczne Moc załączalna Gniazdko ze ściemniaczem: Gniazdko przełączeniowe: Regulator oprawkowy: Radiowy regulator jasności: Napięcie znamionowe: Częstotliwość radiowa: Możliwości kodowania: Grupy przełączników: Zasięg: Bateria (pilot): Zastosowania: żarówki W, niskonapięciowe żarówki halogenowe żarówki 1000 W, wszelkiego rodzaju lampy halogenowe do 500 VA, silniki, pompy żarówki W żarówki W, wysokonapięciowe lampy halogenowe 230 V AC 433 MHz, atest możliwość 64 ustawień 4 dla każdego pilota ok. 20 m na swobodnej przestrzeni 12 V, np. DURACELL Spezial MN V/33mAh instalacje domowe, nie są przeznaczone do systemów alarmowych ze względu na brak ochrony przed sabotażem Wskazówka: Dawniejsze typy pilotów, dostarczane z gniazdkami zdalnego sterowania mogą również sterować urządzenia z regulacją jasności. Napisy przy klawiaturze (EIN...AUS) nie są jednak zgodne z realizowanymi funkcjami (lewa strona: EIN/AUS, prawa strona: DIMM).
