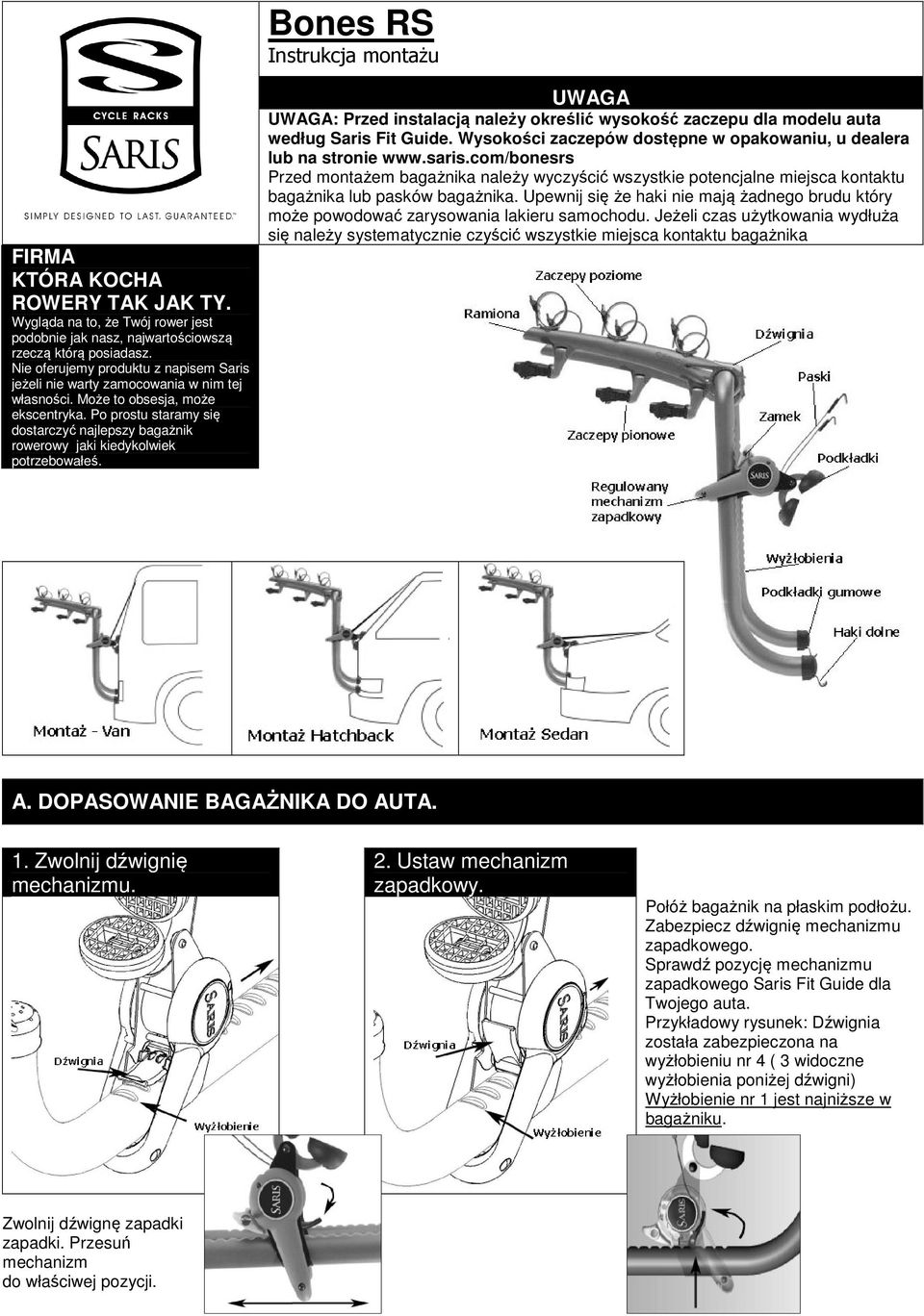

1 Bones RS Instrukcja montażu FIRMA KTÓRA KOCHA ROWERY TAK JAK TY. Wygląda na to, że Twój rower jest podobnie jak nasz, najwartościowszą rzeczą którą posiadasz. Nie oferujemy produktu z napisem Saris jeżeli nie warty zamocowania w nim tej własności. Może to obsesja, może ekscentryka. Po prostu staramy się dostarczyć najlepszy bagażnik rowerowy jaki kiedykolwiek potrzebowałeś. UWAGA UWAGA: Przed instalacją należy określić wysokość zaczepu dla modelu auta według Saris Fit Guide. Wysokości zaczepów dostępne w opakowaniu, u dealera lub na stronie Przed montażem bagażnika należy wyczyścić wszystkie potencjalne miejsca kontaktu bagażnika lub pasków bagażnika. Upewnij się że haki nie mają żadnego brudu który może powodować zarysowania lakieru samochodu. Jeżeli czas użytkowania wydłuża się należy systematycznie czyścić wszystkie miejsca kontaktu bagażnika A. DOPASOWANIE BAGAŻNIKA DO AUTA. 1. Zwolnij dźwignię mechanizmu. 2. Ustaw mechanizm zapadkowy. Połóż bagażnik na płaskim podłożu. Zabezpiecz dźwignię mechanizmu zapadkowego. Sprawdź pozycję mechanizmu zapadkowego Saris Fit Guide dla Twojego auta. Przykładowy rysunek: Dźwignia została zabezpieczona na wyżłobieniu nr 4 ( 3 widoczne wyżłobienia poniżej dźwigni) Wyżłobienie nr 1 jest najniższe w bagażniku. Zwolnij dźwignę zapadki zapadki. Przesuń mechanizm do właściwej pozycji.

2 3.Mocowanie haków dolnych 4.Mocowanie paska górnego 5.Mocowanie haków górnych Umieść dolne bagażnika pod krawędzią klapy samochodu. (Niektóre modele samochodów wymagają otwarcia klapy) Aby odblokować paski z górnymi hakami odciągnij w tył żółty zamek. (Uwaga: uchwyt mechanizmu zapadkowego musi być w pozycji dolnej) Wyciągnij paski do wymaganej długości I zaczep górne haki pasków na górnej krawędzi klapy. ( czynność powtórz dla obu pasków) (Uwaga: Górne haki muszą być przymocowane do klapy w linii zawiasów. NIE WOLNO zaczepiać haków do szklanej szyby, nie zamocowanych części plastikowych, bagażnika dachowego). 6a. Umieszczanie stopek - Van 6b. Umieszczanie stopek - sedan, hatchback W przypadku samochodów z zakrzywioną linią zawiasów upewnij się że górne haki nie zsuną się po dociśnięciu mechanizmu zapadkowego. Paski mogą nieznaczni schodzić się do siebie w górnym odcinku. Umieść podkładki /stopy bagażnika na klapie samochodu (Uwaga: należy uważać na powierzchnie plastikowe, tylną wycieraczkę, inne przedmioty). Górna stopa może spoczywać na szybie w przypadku samochodów typu Van czy hatchback.

3 7. Dociśnięcie mechanizmu zapadkowego 8. Poprawne mocowanie haków dolnych 9. Zamek bezpieczeństwa Dociśnij paski przesuwając dźwignię w górę i w dół. Należy uważać na siłę docisku. Nie należy zbyt mocno napinać pasków. Bagażnik jest prawidłowo zamocowany gdy paski są napięte i haki poprawnie umieszczone jak na rysunku. Upewnij się że mają kontakt wyłącznie z dolną krawędziom klapy. Pionowa część haka nie może dotykać samochodu. Może to wymagać regulacji położenia mechanizmu zapadkowego i całej kolumny bagażnika. (Patrz punkt 1&2) Uwaga: Zamek bezpieczeństwa mocuje do siebie bagażnik z samochodem jak na rysunku. 10. Unieś dźwignię ramienia. 11. Zsuń ramię do środka. 12. Podnieś ramię powyżej linii poziomu. Przekręć ramię do góry ustaw we właściwej pozycji i wsuń w odpowiednie wyżłobienia. (Uwaga: Ostatni rower powinien być umieszczony najwyżej wzdłuż linii poziomej względem pierwszego roweru). Powtórz czynność dla drugiego ramienia i zaciśnij dźwignię.

4 13a. Kąt prawidłowy 13b. Kąt nieprawidłowy 13a Uwaga: Prawidłowy kąt ustawienia ramion dla poprawnego zamontowania bagażnika. Raniona powinny być lekko uniesione powyżej poziomu. 13b Nieprawidłowo ustawione ramiona bagażnika. W tej pozycji rowery nie są stabilne I mogą uderzyć w samochód. B. ZAKŁADANIE I MOCOWANIE ROWERÓW 1. Rowery na bagażniku 2. Zapinanie paska 3. Odpinanie paska Połóż rowery na ramionach, w mocowaniach bagażnika, kierownice ustaw naprzemiennie w przeciwnych kierunkach. Przełóż pasek ponad poziomą rurą ramy roweru. Ustaw pionową rurę ramy w stabilizatorze i zapnij paskiem dookoła każdego mocowania jak na ryc. 1 i Rowery damskie /dziecięce 5. Odstępy Rowery damskie i dziecięce należy montować jak na ryc. 4 Aby odpiąć paski dociśnij jak na ryc.3 Podczas użytkowania należy sprawdzać poprawność montażu: Po pierwszych 50 km lub 30 minutach jazdy Po każdych 300 km jazdy. Częściej na nierównych drogach. NATYCHMIAST jeżeli rowery się poruszają. Należy sprawdzić odległość od ziemi. Na użytkowniku spoczywa odpowiedzialność za zachowanie właściwej widoczności i odległości od ziemi ( zależy od rodzaju samochodu, obciążenia, prawa o ruchu drogowym). Przeważnie wystarcza cm.(ryc 5) Jeżeli zachodzi potrzeba należy unieść ramiona do góry tak by uzyskać odpowiednią wysokość. Jeżeli używasz dodatkowych zabezpieczeń należy przełożyć linkę dookoła kolumny środkowej i przez środek ram.

5 C. DEMONTAŻ D. POUCZENIA /OSTRZEŻENA I ODPOWIEDZIALNOŚĆ PRODUCENTA/ GWARANCJA Aby poluzować paski I zdjąć haki górne ociągnij w dół żółty zamek. (UWAGA: mechanizm zapadkowy musi być w pozycji dolnej) PRODUCENT: Saris Cycling Group 5253 Verona Road Madison, WI Made in U.S.A Rev. G 02/01 U.S. Patent #5,495,970 POUCZENIA: 1. Wszystkie wymagania co do kompatybilności czy dopasowania w zawarte są w aktualnym przewodniku kompatybilności (dostępne u dealera ) 2. Jeżeli twoje auto nie jest na liście lub masz jakikolwiek pytania dzwoń Bagażnik Bones RS powinien być zamknięty na klucz przez cały czas. 4. Bagażnik Bones RS nie jest przystosowany do przewozu tandemów lub rowerów poziomych. 5. Przeczytaj uważnie instrukcję, zachowaj ją na przyszłość w razie wymiany części czy podzespołów. 6. Sprawdzaj bagażnik przed każdym użyciem czy nie ma pęknięć. Części zamienne są dostępne u każdego dealera Saris. 7.Upewnij się że opony rowerowe nie są w zbyt bliskiej odległości od rury wydechowej. 7) Nigdy nie montuj więcej niż 3 rowery na bagażnik ( maksymalne obciążenie to 47kg na bagażniku) Zamocuj bezpiecznie, równomiernie rozłóż obciążenie. 8. Nie montuj bagażnika na przyczepach. 9. Żadna część bagażnika włącznie z paskami nie może mieć kontaktu ze spoilerem. 10. Nie otwieraj klapy samochodu z zamontowanym bagażnikiem rowerowym. 11. Bagażnik nie jest przeznaczony do jazdy terenowej i jazdy z prędkością powyżej 100 km/h. 12. Demontuj bagażnik jeżeli nie jest używany. 13. Czyścić bagażnik środkami rozpuszczalnymi w wodzie. Nie czyścić bagażnika w myjni samochodowej. 14. Tylna wycieraczka samochodowa może być nieużywalna z zamontowanym bagażnikiem 15. Ostateczny użytkownik jest odpowiedzialny za zaznajomienie się z przepisami o ruchu drogowymi dotyczącymi używania bagażników. 16) Należy zabezpieczyć przednie koło przed uszkodzeniami ( zaleca się użycia pasków art. nr 3033 ). IMPORTER: PUH MAKRA Ul Jagiellońska 39/ Kielce Tel biuro@makra-sport.pl POUCZENIA ODPOWIEDZIALNOŚĆ PRODUCENTA: Bagażnik został zaprojektowany do przewozu rowerów na określonych samochodach. Przed montażem, użytkownik powinien przeczytać i zastosować się aktualnego Przewodnika Saris Fit Guide (dostępnego u dealera) zaleceń i dołączonej instrukcji montażu. Dostosowanie bagażnika do określonych typów pojazdów jest oparte o standardowe wymiary auta, opcje dodatkowe mogą powodować błędy w określeniu przystosowania do danego auta. Użytkownik ma obowiązek poprawnego przymocowania bagażnika do pojazdu, sprawdzania tego przymocowania przed każdym użyciem, sprawdzania części bagażnika czy nie uległy uszkodzeniom bądź zużyciu. Montaż bagażnika do pojazdu jest decydująca, producent nie ponosi odpowiedzialności za niewłaściwe mocowanie. Producent i sprzedawca nie ponoszą odpowiedzialności za jakiekolwiek uszkodzenia ciała, uszkodzenie lub utratę własności bezpośrednią, pośrednią w następstwie wypadku, będących wynikiem niewłaściwego zamocowania, niewłaściwego użytkowania, nieodpowiedniej konserwacji lub zaniedbania. GWARANCJA: Saris Cycling Group, Inc. ( Saris ) gwarantuje że Twój produkt Saris będzie wolny od wad materiałowych i produkcyjnych tak długo jak będziesz jego właścicielem. Powyższa gwarancja obejmuje tylko pierwszego właściciela. Gwarancja nie obejmuje części które ulegają naturalnemu zużyciu lub części które uległy zniszczeniu wskutek niewłaściwego użytkowania, nadużycia, zaniedbania, wypadku lub nieautoryzowanym modyfikacjom. JAKIEKOLWIEK WARUNKI GWARANCJI JAKIE UZYTKOWNIK MOŻE ROSCIĆ OGRANICZJĄ SIĘ DO CZASU W KTÓRYM DANY UŻYTKOWNIK JEST WŁAŚCICIELEM PRODUKTU. Zgodnie z polskim prawem handlowym sprzedawca udziela kupującemu dwuletniej rękojmi. Jednocześnie Saris zobowiązuje się do naprawy, wymiany lub zwrotu kosztów zakupu zgodnie z warunkami gwarancji dla produktu używanego zgodnie z instrukcjami. Aby uzyskać wymaganą gwarancję należy dostarczyć na własny koszt wadliwy produkt lub cześć. Zwrot kosztów zakupu będzie realizowany wyłącznie w przypadkach w których inna czynność ni będzie mogła mieć miejsca. Saris nie jest odpowiedzialny za wypadki losowe i konsekwencje tych wypadków i wszelkie koszty z tym związane.
