OPIS PRZEDMIOTU ZAMÓWIENIA. 1. Przedmiot zamówienia Dostawa: URZĄDZEŃ WARSZTATOWYCH. 2. Ilość Pozycje wg. opisu poniżej

Transkrypt

1 2 REGIONALNA BAZA LOGISTYCZNA Warszawa, ul. Marsa 110 Załącznik nr 1 do SIWZ Lp. Wyszczególnienie OPIS PRZEDMIOTU ZAMÓWIENIA Dane 1. Przedmiot zamówienia Dostawa: URZĄDZEŃ WARSZTATOWYCH 2. Ilość Pozycje wg. opisu poniżej 3. CPV Inne normy wg. opisu poniżej 5. Oferty częściowe (zadania) TAK 6. Oferty równoważne NIE 7. Wymogi techniczne wg. opisu poniżej 8. Usługi dodatkowe NIE OPIS PRZEDMIOTU ZAMÓWIENIA URZĄDZENIA WARSZTATOWE Nr zadania NAZWA TŚM. J.m. Ilość 1 suwnica dwudźwigowa natorowa elektryczna Q=10t L=10,91 szt. 1 2 Urządzenie do obsługi układów AC szt. 1 3 wyciąg szynowy do odciągu spalin pojazdów samochodowych szt. 1 4 podnośnik kanałowy szt. 1 5 analizator spalin szt. 1 6 pomost jezdny dwustronowy szt. 1 7 stól warsztatowy szt. 3 Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 1 z 10 Strona 1 z 10

2 OPIS PRZEDMIOTU ZAMÓWIENIA 1 ZADANIE NR 1 suwnica dwudźwigowa natorowa elektryczna Q=10t L=10,91 Dane Techniczne: Nr. zadania Nazwa 1. 1) SUWNICA DWUDŹWIGNIOWA NATOROWA ELEKTRYCZNA Q=10t L=10,91m 2) Dane ogólne Typ suwnicy - SDNE110 lub równoważny Rozpiętość - nie mnie niż mm Udźwig - nie mnie niż kg Ilość wciągarek - 1 szt. Wysokość podnoszenia mm ( przy założeniu że główka szyny znajduje się na wysokości 4800mm) Typ wciągarki - BD04M lub równoważny Warunki pracy w hali w hali Prędkość podnoszenia - 5/083m/min 2 biegowa Grupa pracy suwnicy ISO A4 Mechanizm podnoszenia ISO M5 Mechanizm jazdy wciągarki ISO M5 Mechanizm jazdy suwnicy ISO M5 Prędkość podnoszenia 5/0,84 m/min 2 biegowa Prędkość jazdy wciągarki - 20/5 m/min - 2 biegowa Prędkość jazdy suwnicy - 32/8 m/min - falownik Masa suwnicy całkowita nie mnie niż kg Masa wciągarki nie mniej niż 700kg Kolor RAL ) Dane elektryczne Napięcie pracy - 400V/50Hz Napięcie sterowania - 48V Moc znamionowa suwnicy - 10,9 kw Zabezpieczenie prądowe - 32A 4) Wyposażenie - Konstrukcja nośna oczyszczona strumieniowo i zabezpieczona antykorozyjnie systemem malarskim zgodnie z normą PN-EN ISO nr. S Wciągnik linowy - Mechaniczny ogranicznik udźwigu ( zabezpieczenie przed przeciążeniem ) - Wyłącznik krańcowy mechanizmu podnoszenia (góra-dół) - Mechanizm jazdy wciągnika - Mechanizm jazdy mostu suwnicy ( czołownice + napędy ) - 2-stopniowy wyłącznik krańcowy jazdy mostu suwnicy - Falownik w mechanizmie jazdy mostu suwnicy - Instalacja elektryczna zasilania i sterowania w obrębie suwnicy - Szafa sterownicza na dźwigarze suwnicy - Szafa sterownicza na wciągarce Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 2 z 10

3 - Sterowanie radiowe przyciskowe - 2-stopniowy wyłącznik krańcowy jazdy wózka wciągarki - Sygnalizator ostrzegawczy dźwiękowy 5) Warunki wykonania -Demontaż starej suwnicy -Montaż i uruchomienie nowej suwnicy -Badanie i odbiór przez Inspektora Wojskowego Dozoru Technicznego w obecności wykonawcy. -Dostosowanie podtorza: - torowisko wymaga remontu i zamontowania szyny na belce żelbetonowej podtorza na nowo wraz z rektyfikacją. Podtorze po remoncie musi spełniać warunki norm ISO klasa 2 lub PN-EN 1090 klasa 2 (wymagania norm są równoważne) - przy instalacji nowej suwnicy należy wykonać nowe zasiedlanie suwnicy w postaci szynoprzewodu. -po remoncie torowiska i zainstalowaniu nowej suwnicy wraz z podłączeniem urządzenie należy zgłosić do Wojskowego Dozoru Technicznego w celu rejestracji pod dozór. 6) Wykonawca przed złożeniem ofert może dokonać wizji lokalnej w dniach od poniedziałku do piątku w godzinach od 8.00 do w Warsztatach Technicznych Łomża 2.RBLog. Aleja Legionów 133, Łomża, chor. Jarosław DOBKOWSKI tel: , Warsztaty Techniczne Łomża, adres: ul. Aleja Legionów 133, Łomża Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 2 ZADANIE NR 2 Urządzenie do obsługi układów AC DANE TECHNICZNE: Rodzaj czynnika R134a i R1234yf Procedura serwisowa w pełni aut. lub manualna Zasilanie v / hzac Rozdzielczość wagi ± 15 g Usuwanie gazów sygnalizowane Podgrzewany zbiornik tak Długość przewodów minimum 3 metry Wybór jednostek miar g (kg) oz (lb) Schowek na przewody tak Temperatura pracy c Filtry - 2(po 1 filtrze do usuwania wody i zanieczyszczeń dla każdego z gazów) Pompa podciśnienia 100 l/min, 0,1 m bar. ciśn. Bez wzgl. Kompresor minimum12 cm3 Szybkość odzysku 300 g/min w stanie płynnym Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 3 z 10

4 Poj. Zbiornika z czynnikiem 2 x 12l. Ekran - 7" wyświetlacz graficzny dotykowy Wymiary (s x g x w) 67x62x107 cm +/- 2 cm Waga max 120 kg Baza danych dla czynnika r134a ZAWARTOŚĆ W ZESTAWIE: Stacja sun blizzard qtech dual gas Dwa komplety przewodów po 3m każdy (nc i wc), Dwie szybkozłączki (nc i wc), Instrukcja obsługi w języku polskim, Kabel zasilający Drukarka termiczna. Instrukcja obsługi w języku polskim Warsztaty Techniczne Łomża, adres: ul. Aleja Legionów 133, Łomża Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 3 ZADANIE NR 3 wyciąg szynowy do odciągu spalin pojazdów samochodowych Do wyciągu spalin podczas dokonywania sprawdzania stanu technicznego pojazdów osobowych, dostawczych i ciężarowych na Stacji Kontroli Pojazdów Dane Techniczne: -Długość szyny wyciągu minimum 16 m -Szyna zamontowana z lewej strony, wzdłuż kanału przeglądowego na Stacji Kontroli Pojazdów -Szyna wyciągu wykonana z aluminium. -Wentylator odpowiedni dla danego typu wyciągu. -Wentylator z osłoną zmniejszającą hałas. -Przewód do odciągu spalin powinien być odporny na uszkodzenia mechaniczne i termiczne. -Długość przewodu do odciągu spalin 6-8 m. -Średnica przewodu do odciągu spalin odpowiednia dla pojazdów ciężarowych (średnica mm) z możliwością użycia do pojazdów osobowych, dostawczych. -Ssawka z możliwością zamontowania na rurze wydechowej pojazdu ciężarowego z przejściówką do podłączenia pojazdu osobowego lub dostawczego. -Odsysacz wyposażony w balanser, który będzie umożliwiał wysuwanie przewodu. Wyposażenie maszyny: -Szyna wyciągu minimum 16m -Wózek jezdny - 1 szt. -Ssawka -Wentylator z wyciszeniem hałasu pracy. -Przewód do odciągu spalin. -Balanser. -Włącznik urządzenia. -Pozostałe niezbędne elementy wyposażenia Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 4 z 10

5 Wymagania dodatkowe: - Wykonawca w cenie wyrobu wykona montaż mechaniczny w zadysponowanym pomieszczeniu, w miejscu wskazanym przez zamawiającego. - Wykonawca wykona wszelkie elementy wizualne z zakresu BHP, plansze informacyjnoostrzegawcze. - Wykonawca wykona w obecności inwestora próby i odbioru technicznego i technologicznego wyrobu. - Wykonawca po dostawie, montażu i uruchomieniu urządzenia zapewni szkolenie dwóch pracowników z obsługi wyżej wymienionego urządzenia. - Zamawiany wyciąg spalin musi być dostarczone wraz z: - Dokumentacją techniczno-ruchową /DTR/ - Kartą gwarancyjną - Deklaracją zgodności na znak CE - Wyciąg spalin fabrycznie nowy z lat produkcji nie później niż 2017r. - Wykonawca zapewni dostępność części zamiennych po okresie gwarancji. Instrukcja obsługi w języku polskim Rejonowe Warsztaty Techniczne Nowy Dwór Mazowiecki adres: ul. Obwodowa 191, Nowy Dwór Mazowiecki Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 4 ZADANIE NR 4 podnośnik kanałowy Do częściowego podnoszenia przodu lub tyłu pojazdu na kanale podczas wykonywania badań diagnostycznych pojazdów Dane Techniczne: -W kanale tor jazdy kółek podnośnika wykonany jest z ceownika - Szerokość ceownika - 55 mm +/- 10mm - Wysokość ceownika mm +/- 10mm - Szerokość kanału poniżej (w ścianach) mm +/- 10mm -Szerokość kanału w deskach mm. -Podnoszenie podnośnika pneumatyczno-hydrauliczne - Maksymalny udźwig nie mnie niż 12 t. -Szerokość kółek jezdnych od 40 do 50 mm -Średnica kółek jezdnych od 60 do110 mm. -Głębokość kanału od podłoża do toru jazdy kółek (dolna część ceownika) 1330 mm -Odległość od toru jazdy kółek (dolna część ceownika) do wysokość ławy pomiarowej 200 mm Wyposażenie maszyny; -Podpora do podnoszenia jednopunktowego i dwupunktowego. -Podłączenie do instalacji pneumatycznej. -Siłownik pneumatyczno-hydrauliczny. -Wózek wzdłużny i poprzeczny. -Wyposażenie zgodne z Dokumentacją techniczną -Pozostałe niezbędne elementy wyposażenia. Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 5 z 10

6 Wymagania dodatkowe; -Wykonawca w cenie wyrobu wykona montaż mechaniczny w zadysponowanym pomieszczeniu, w miejscu wskazanym przez zamawiającego. -Wykonawca wykona wszelkie elementy wizualne z zakresu BHP, plansze informacyjno-ostrzegawcze. -Wykonawca wykona w obecności inwestora próby i odbioru technicznego i technologicznego wyrobu. -Wykonawca po dostawie, montażu i uruchomieniu urządzenia zapewni szkolenie dwóch pracowników z obsługi wyżej wymienionego urządzenia. Instrukcja obsługi w języku polskim Rejonowe Warsztaty Techniczne Nowy Dwór Mazowiecki adres: ul. Obwodowa 191, Nowy Dwór Mazowiecki Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 5 ZADANIE NR 5 analizator spalin Lp. Nazwa parametru /Funkcjonalność 1. Przeznaczenie 2. Budowa urządzenia 3. Moduł analizatora spalin silniki benzynowe Wymagana (funkcjonalność) wymagana Urządzenie do wielomarkowej diagnostyki pojazdów i analizy spalin z możliwością zastosowania: analizy emisji spalin silników benzynowych i diesla. Urządzenie musi być wyposażone w 2 moduły i stację Moduł analizatora spalin silniki benzynowe Moduł dymomierza silniki diesla Wielozadaniowa stacja na ruchomym wózku z czterema kołami Temperatura +5 C +40 C Ciśnienie 850 hpa 1025 hpa Wilgotność 0 % 95 % Separacja Kondensatu Ciągła i automatyczna Zerowanie Elektroniczne - Automatyczne Kalibracja Automatyczna przy użyciu gazu wzorcowego Czas reakcji <10s (długość pomiaru 6 m) Czas nagrzewania Max. 60 sek. Temperatura przechowywania Min. -20 Max. +60 C Zasilanie 12 V 7 A/h akumulatorowe Pobór mocy (Max) 80 W Ładowanie V prąd przemienny ± 10%, Hz WYPOSAŻENIE I OPROGRAMOWANIE Wyjście port szeregowy Standardowy RS232 z zastrzeżonym protokołem Łączność bezprzewodowa Bluetooth Zegar Wewnętrzny, zasilany z baterii systemowej System operacyjny kompatybilny z Windows 10, 64-bitowy Zestaw do pomiaru temperatury, obrotów silnika i EOBD (certyfikat ITS) Stacja do ładowania akumulatorów dymomierza Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 6 z 10

7 Moduł dymomierza silniki diesla Wielozadaniowa stacja na ruchomym wózku z czterema kołami Komunikacja urządzeń 7. Badane parametry 8. Wymagania dodatkowe 9. Gwarancja Ciśnienie 850 hpa 1025 hpa Wilgotność 0 % RH 95 % RH Efektywna długość komory pomiarowej 200 mm Temperatura komory pomiarowej 75 C Max. czas nagrzewania 5 minut Źródło światła Ź Zielona dioda LED Zerowanie Elektroniczne i automatyczne Kalibracja Elektroniczne i automatyczne Temperatura przechowywania Min. -20 Max. +60 C SPECYFIKACJA ELEKTRYCZNA Zasilanie 2 ołowiowe akumulatory 12V o pojemności 7A/h Pobór mocy (max) 80 W Ładowanie V prądem zmiennym ± 10%, Hz Automatyczna sygnalizacja zmiany napięcia11,3 V 14,5 V WYPOSAŻENIE I OPROGRAMOWANIE Wyjście portu szeregowego Standardowy RS232 z zastrzeżonym protokołem Łączność bezprzewodowa Bluetooth Zegar Wewnętrzny, zasilany z baterii systemowej System operacyjny kompatybilny z Windows 10, 64-bitowy Zawartość musi składać się z: Stacja - jednostka PC (Windows XP) z czytnikiem DVD Klawiatura i mysz Monitor 17" Pilot Drukarka Ładowarka z mocowaniem do analizatora spalin i dymomierza Licznik obrotów Sonda temperatury Klucz bluetooth Bezprzewodowo (bluetooth). CO, CO 2, HC, O 2, NOx, lambda, temperatura silnika, obroty silnika, temperatura otoczenie oraz ciśnienie atmosferyczne. Urządzenia muszą być nowe, nieużywane, powinny spełniać wymogi Unii Europejskiej, posiadać znak CE zgodnie z rozporządzeniem Ministra Gospodarki z dnia 21 października 2008 r. w sprawie zasadniczych wymagań dla maszyn - Dz. U Nr 199 poz Wykonawca wykona wszelkie elementy wizualne z zakresu BHP, plansze informacyjno-ostrzegawcze itp. Wykonawca wykona w obecności inwestora prób i odbioru technicznego i technologicznego wyrobu Wykonawca po dostawie, montażu i uruchomieniu urządzeń, zapewni szkolenie 2 pracowników z obsługi w/w urządzeń w wymiarze 8 godzin. Zamawiane urządzenia muszą być dostarczone wraz z: Dokumentacją techniczno-ruchową /DTR/ Schematami elektrycznymi i pneumatycznymi Wytycznymi dla zamawiającego w zakresie obsługiwania maszyn Instrukcjami obsługi w języku polskim Kartami gwarancyjnymi Deklaracjami zgodności CE Wykonawca zapewni dostępność części zamiennych po okresie gwarancji. Wykonawca zobowiązany będzie do przeprowadzenia czterech ( kalibracji, wzorcownia) bezpłatnych przeglądów serwisowych w/w urządzenia w trakcie trwania okresu gwarancji. Wykonawca udzieli min. 24 miesięcznej pisemnej gwarancji na przedmiot zamówienia oraz serwis Rejonowe Warsztaty Techniczne Nowy Dwór Mazowiecki adres: ul. Obwodowa 191, Nowy Dwór Mazowiecki Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 7 z 10

8 umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 6 ZADANIE NR 6 pomost jezdny dwustronowy Dane Techniczne: Minimalne wymagania: 1. wielkość podestu 600 x 700 mm, +/-10 mm aluminium ryflowane 2.dwustronne barierki o wysokości minimum 1 m, O = 40 mm ze zintegrowanymi listwami na wysokości kolan 3.zespolone połączenie poręczy z barierką platformy zwiększające bezpieczeństwo 4. obciążenie podestu min 300 kg 5. 4 samoblokujące pod obciążeniem rolki (0125 mm), z tego 2 wyposażone w hamulec 6. Liczba stopni wraz z pomostem 2 x 8 7. wysokość do wierzchu podestu min. 1,9 m 8.wysokość do wierzchu barierki min. 2,9 m 9. głębokość stopni - min. 175 mm 10. wymiary podstawy: dł. minimum 2 m, szer. minimum 1 m Wyrób wstanie zmontowanym dostarczony na koszt wykonawcy. Instrukcja obsługi w języku polskim Warsztaty Techniczne Pilawa, Pilawa woj. Mazowieckie Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. 7 ZADANIE NR 7 stół warsztatowy Stół warsztatowy 2100 mm z dwoma szufladami i jedną szufladą o przynajmniej nw. parametrach: Dane Techniczne: Blat o wymiarach 2100x750x45 mm +/- 10mm wykonany ze sklejki obitej blachą ocynkowaną gr. min 2 mm nie więcej niż 4mm Pod blatem stołu - dwie szafki o wymiarach gabarytowych 855x635x600 mm +-/ 10 mm po co najmniej 4 szuflady (wysokości 60, 120, 180 i 240 mm), a pomiędzy szafkami zamontowana 1 szafka z pojedynczą szufladą o wymiarach gabarytowych 186x635x600 mm mocowana bezpośrednio pod blatem. Wszystkie szuflady zamykane jednym kluczykiem. W zestawie min. 2 identyczne klucze do szuflad. Nośność szuflady w szafce stojącej; min. 70kg Nośność szuflady w szafce podwieszanej pod blatem; min. 30kg. Wyposażenie szuflad w wewnętrzne podziały, wyłożone wewnątrz gumą ryflowaną Korpusy szafek i fronty szuflad malowane proszkowo w kolorze niebieskim. Instrukcja obsługi w języku polskim Warsztaty Techniczne Pilawa, Pilawa woj. Mazowieckie Przedmiot umowy należy dostarczyć do Zamawiającego w terminie 60 dni od dnia podpisania Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 8 z 10

9 umowy jednak w przypadku gdy termin realizacji przekracza dzień 30 listopada 2018r. terminem granicznym jest 30 listopada 2018r. OZNAKOWANIE WYŻEJ WYMIENIONEGO ASORTYMENT Wykonawca oznakuje przedmiot zamówienia kodami kreskowymi, zgodnie z postanowieniami decyzji nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. MON z dnia 7 stycznia 2014 r., poz. 11) oraz przywołanym w jej treści standardem GS1. (Specyfikacja generalna GS1 oraz dokumenty pomocnicze dla dostawcy dostępne są na stronach internetowych Za realizację procesu znakowania kodem kreskowym towarów oraz wykonanie etykiety logistycznej dla dostarczanych w ramach umów i zamówień wyrobów odpowiedzialny jest Wykonawca umowy (zamówienia). 2.Karta wyrobu, to wniosek zgłoszeniowy do systemu jednolitego indeksu materiałowego dla wyrobu jednostkowego i hierarchii opakowań identyfikowanych numerami GTIN według systemu GS1. Wzór karty wyrobu zawarty jest w załączniku nr 6 do decyzji nr 3/MON. Podstawowym celem opracowania karty wyrobu jest pozyskanie informacji o wyrobie, producencie oraz połączenie ich poprzez numer GTIN z systemem JIM (lub innymi systemami informatycznymi). 3.W celu identyfikacji w systemach informatycznych wyrobów oznakowanych kodem kreskowym, Zamawiający obliguje Wykonawcę do wypełnienia kart wyrobów. Zamawiający zobowiązuje Wykonawcę do przekazania wypełnionych kart wyrobów w postaci elektronicznej (format MS Excel) na płycie CD do odbiorcy przedmiotu zamówienia wskazanego w w Specyfikacji Istotnych Warunków Zamówienia (SIWZ). 4.Karty wyrobów powinny być wypełnione w terminie minimum 2 tyg. przed dostarczeniem towaru do odbiorcy tak aby umożliwić ich weryfikacje i wprowadzenie do systemu. 5.W przypadku, gdy Wykonawca nie jest producentem wyrobu, koniecznym jest pozyskanie przez niego niezbędnych danych od producenta. 6. Podstawowym parametrem służącym do identyfikacji wyrobów detalicznych jest Globalny Numer Jednostki Handlowej (ang. Global Trade Item Number) GTIN. Służy on do unikalnej identyfikacji jednostek handlowych, różniących się od innych projektem lub zawartością, dla których numer GTIN pozostaje niezmienny przez cały czas obrotu tą jednostką. 7.Identyfikacja i oznaczanie symbolami kodów kreskowych jednostek handlowych umożliwia m. in. automatyzację: rejestracji i sprzedaży w detalicznych punktach kasowych, przyjmowania produktów, zarządzania zapasami, automatyczne planowanie zamówień, analizę sprzedaży. 8.Numery GTIN - stosownie do zastosowanej ilości znaków numerycznych (8, 12, 13 lub 14) - mogą posiadać struktury numerów: GTIN-8, GTIN-12, GTIN-13 lub GTIN Przykładową strukturę numerów GTIN-13 z prefiksem polskiej organizacji krajowej GS1 przedstawia poniższa tabela: Nr krajowej (polskiej) organizacji GS1 Numer firmy - jednostki kodującej Numer kolejny wyrobu Cyfra kontrolna Ilość wyrobów oznaczonych kodem GTIN X1 X2 X3 X4 X5 W1 W2 K Od 1 do 99 Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 9 z 10

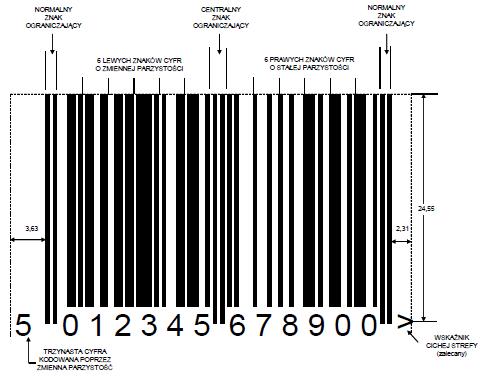

10 X6 X7 590 X1 X2 X3 X4 X5 X6 W1 W2 W3 K Od 1 do X1 X2 X3 X4 X5 W1 W2 W3 K Od 1 do W4 590 X1 X2 X3 X4 W1 W2 W3 W4 W5 K Od 1 do Numery GTIN przedstawiane są na opakowaniach oraz wyrobach za pomocą liniowych symbolik kodów kreskowych GS1: EAN-8, EAN-13, ITF-14 lub GS1-128 oraz UPC-E i UPC-A, gdzie w zależności od zakresu stosowania wykorzystuje się: EAN-13, EAN-8, UPC-A, UPC-E dla przedstawienia GTIN szczególnie na opakowaniach detalicznych; EAN-13, UPC-A, ITF-14 dla przedstawienia GTIN na opakowaniach niedetalicznych; GS1-128: dla wszystkich jednostek handlowych niedetalicznych, w celu przedstawienia GTIN oraz dodatkowych atrybutów wyrobu; dla wszystkich jednostek logistycznych; dla zasobów wymagających uzupełniających oznaczeń, identyfikowanych indywidualnie (na przykład przez etykiety z tym kodem). Przykładowa struktura symboliki kodu kreskowego EAN-13 Załącznik nr 1 do SIWZ nr sprawy: D/34/2018; strona 10 z 10
