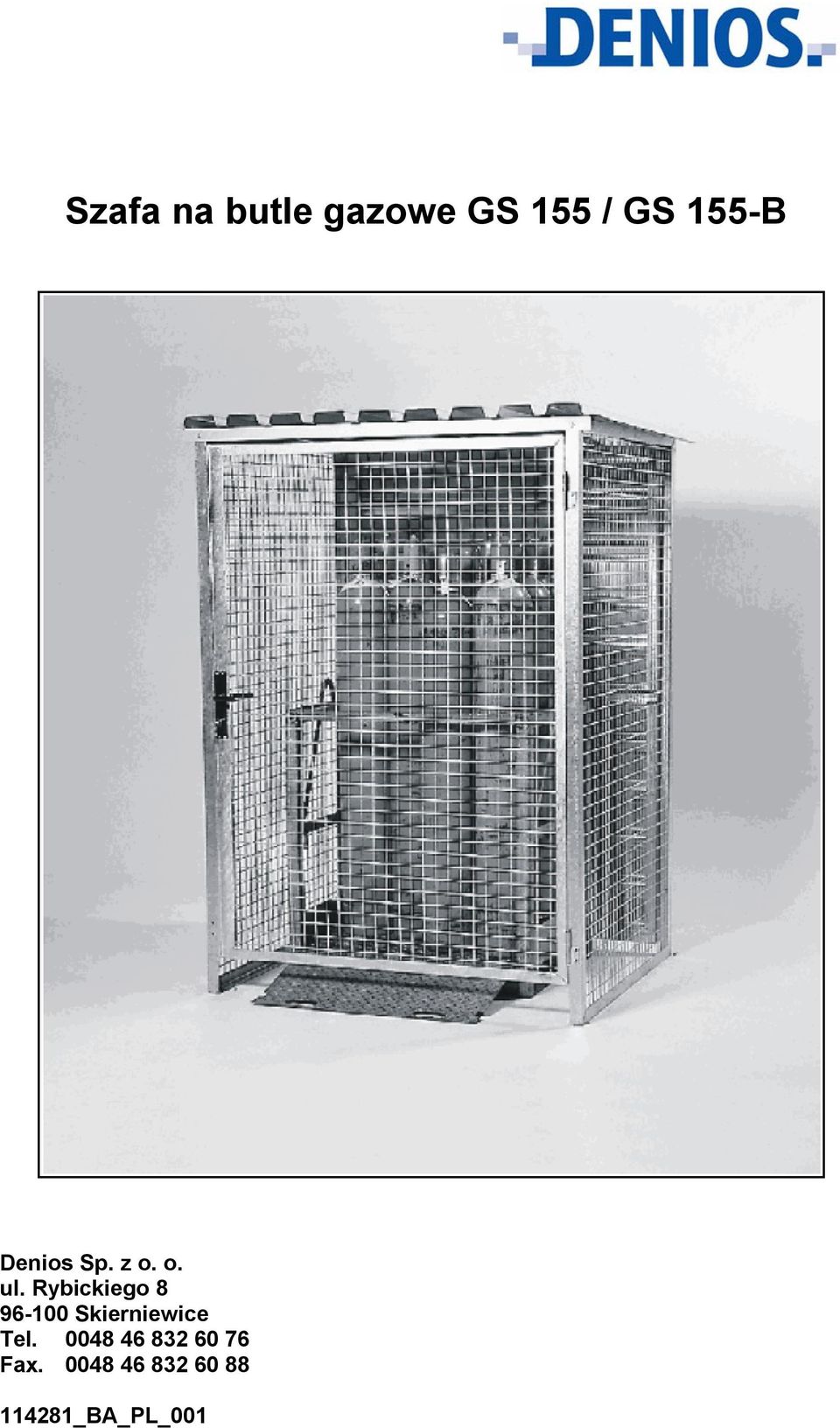

1 Szafa na butle gazowe GS 155 / GS 155-B Denios Sp. z o. o. ul. Rybickiego Skierniewice Tel Fax _BA_PL_001

2 Rysunek przeglądowy (montaż GS 155) 1 Pozycja zamocowania blachy trapezowej na ramie(prawo/ lewo) - 2 -

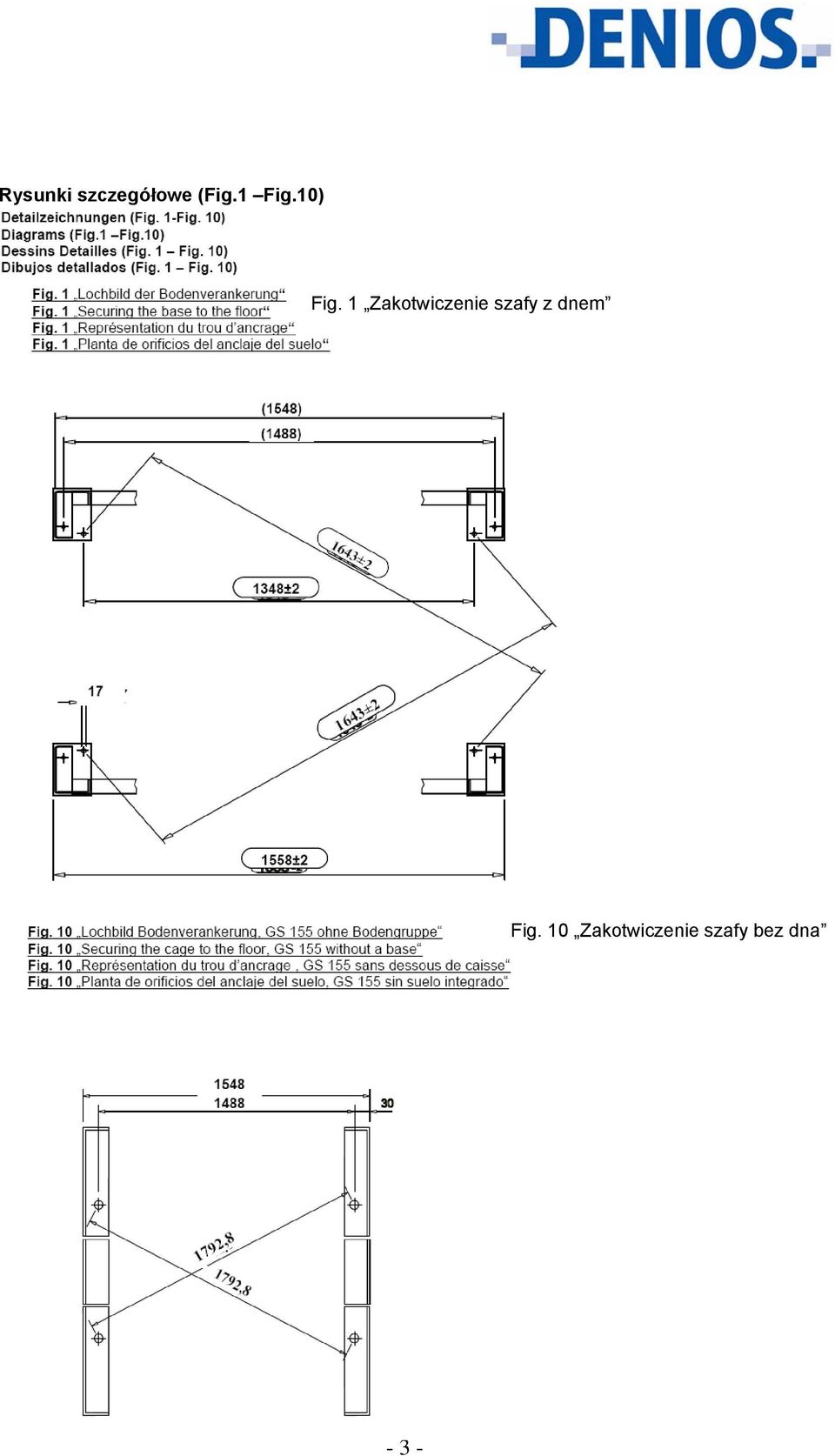

3 Rysunki szczegółowe (Fig.1 Fig.10) Fig. 1 Zakotwiczenie szafy z dnem Fig. 10 Zakotwiczenie szafy bez dna - 3 -

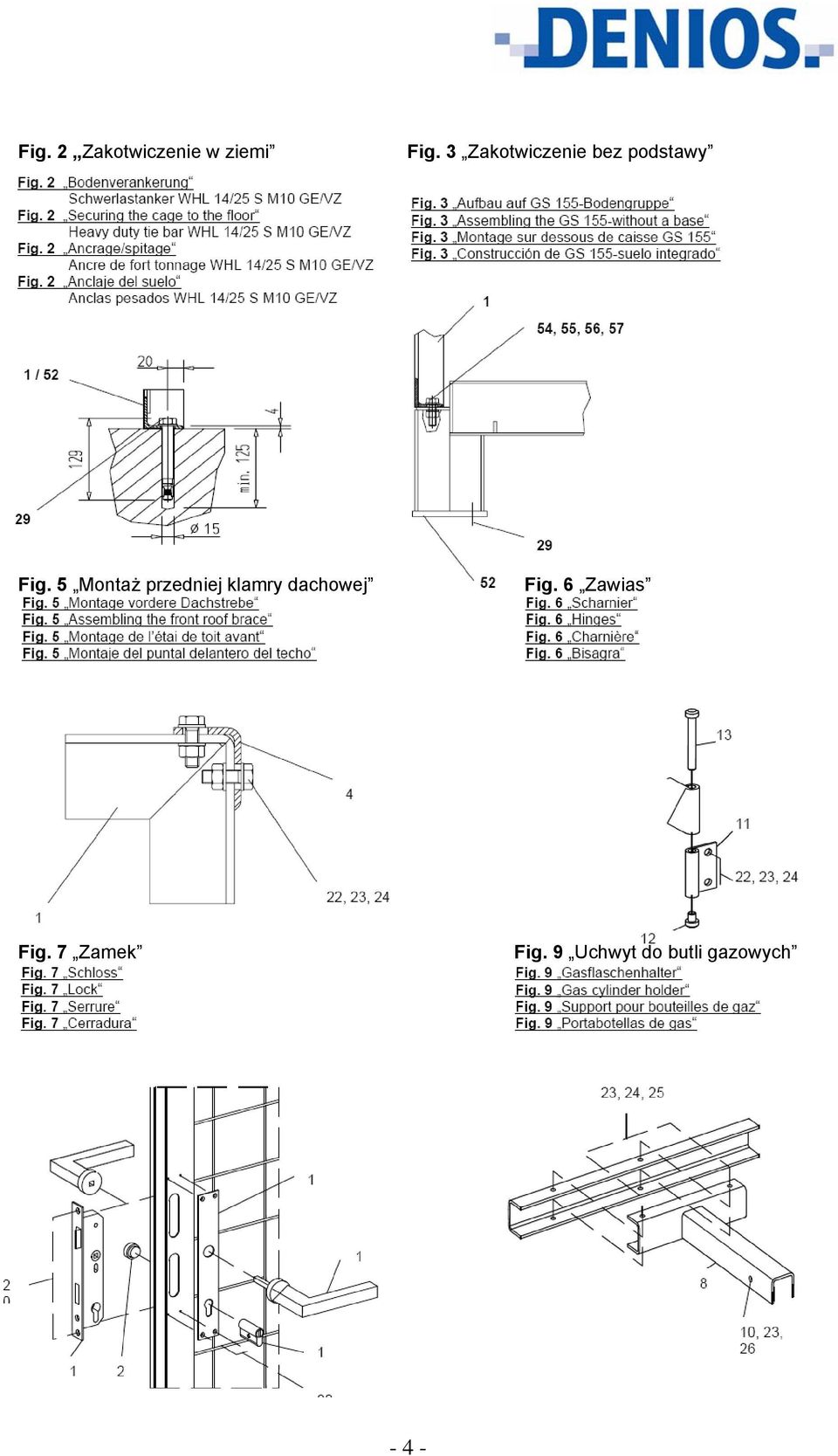

4 Fig. 2 Zakotwiczenie w ziemi Fig. 3 Zakotwiczenie bez podstawy Fig. 5 Montaż przedniej klamry dachowej Fig. 6 Zawias Fig. 7 Zamek Fig. 9 Uchwyt do butli gazowych - 4 -

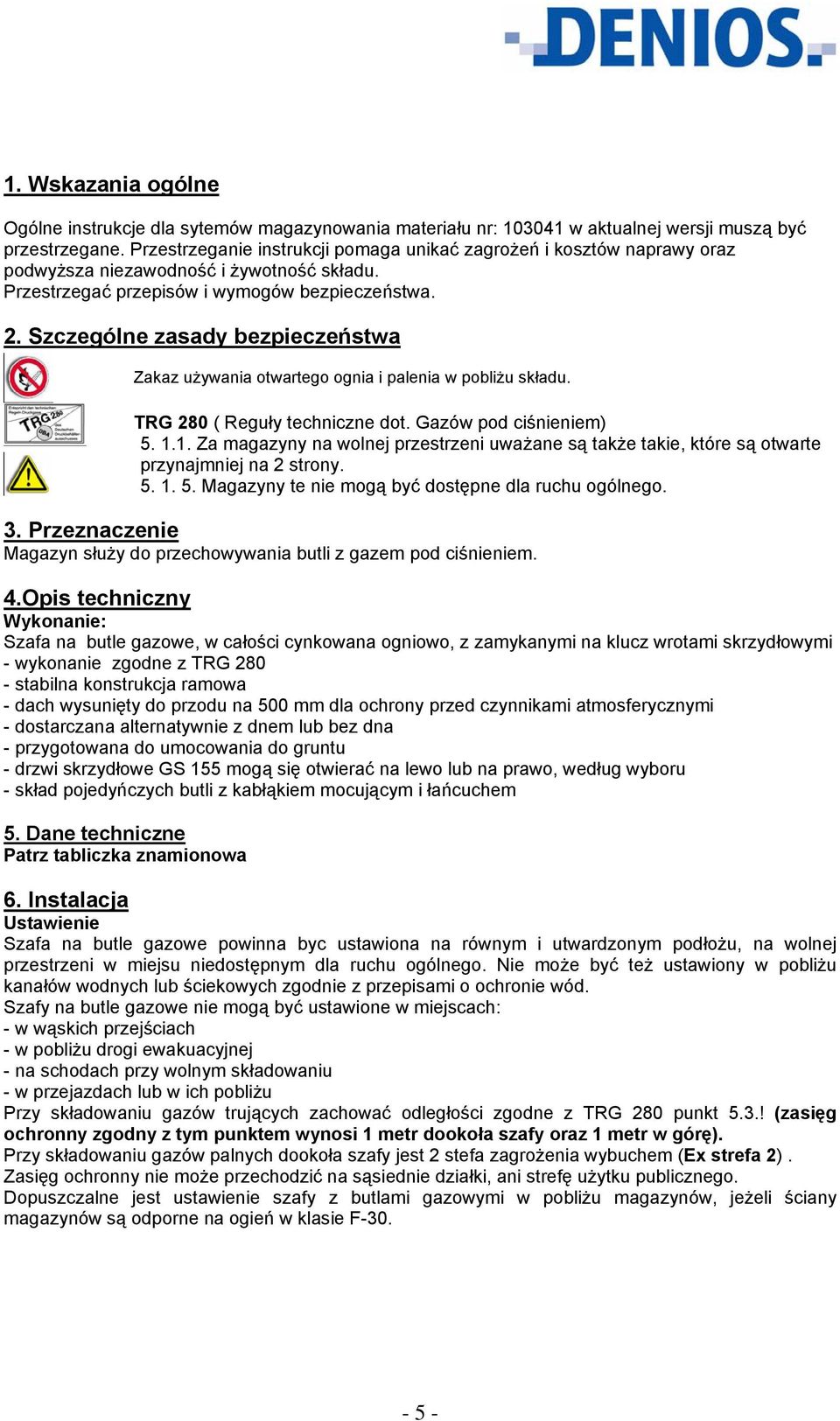

5 1. Wskazania ogólne Ogólne instrukcje dla sytemów magazynowania materiału nr: w aktualnej wersji muszą być przestrzegane. Przestrzeganie instrukcji pomaga unikać zagrożeń i kosztów naprawy oraz podwyższa niezawodność i żywotność składu. Przestrzegać przepisów i wymogów bezpieczeństwa. 2. Szczególne zasady bezpieczeństwa Zakaz używania otwartego ognia i palenia w pobliżu składu. TRG 280 ( Reguły techniczne dot. Gazów pod ciśnieniem) Za magazyny na wolnej przestrzeni uważane są także takie, które są otwarte przynajmniej na 2 strony Magazyny te nie mogą być dostępne dla ruchu ogólnego. 3. Przeznaczenie Magazyn służy do przechowywania butli z gazem pod ciśnieniem. 4.Opis techniczny Wykonanie: Szafa na butle gazowe, w całości cynkowana ogniowo, z zamykanymi na klucz wrotami skrzydłowymi - wykonanie zgodne z TRG stabilna konstrukcja ramowa - dach wysunięty do przodu na 500 mm dla ochrony przed czynnikami atmosferycznymi - dostarczana alternatywnie z dnem lub bez dna - przygotowana do umocowania do gruntu - drzwi skrzydłowe GS 155 mogą się otwierać na lewo lub na prawo, według wyboru - skład pojedyńczych butli z kabłąkiem mocującym i łańcuchem 5. Dane techniczne Patrz tabliczka znamionowa 6. Instalacja Ustawienie Szafa na butle gazowe powinna byc ustawiona na równym i utwardzonym podłożu, na wolnej przestrzeni w miejsu niedostępnym dla ruchu ogólnego. Nie może być też ustawiony w pobliżu kanałów wodnych lub ściekowych zgodnie z przepisami o ochronie wód. Szafy na butle gazowe nie mogą być ustawione w miejscach: - w wąskich przejściach - w pobliżu drogi ewakuacyjnej - na schodach przy wolnym składowaniu - w przejazdach lub w ich pobliżu Przy składowaniu gazów trujących zachować odległości zgodne z TRG 280 punkt 5.3.! (zasięg ochronny zgodny z tym punktem wynosi 1 metr dookoła szafy oraz 1 metr w górę). Przy składowaniu gazów palnych dookoła szafy jest 2 stefa zagrożenia wybuchem (Ex strefa 2). Zasięg ochronny nie może przechodzić na sąsiednie działki, ani strefę użytku publicznego. Dopuszczalne jest ustawienie szafy z butlami gazowymi w pobliżu magazynów, jeżeli ściany magazynów są odporne na ogień w klasie F

6 Montaż: Aby zapewnić odpowiednie warunki składowania, podłoże musi być wypoziomowane i nadające się do przymocowania szafy na butle gazowe 1 Ramę ustawić pod kątem prostym zgodnie z wymiarami (patrz rys.fig1.10) 2 Zakotwiczyć w ziemi (rys.fig.10) 3 Ścianę tylną (7) przymocować do boków: prawego i lewego ramy (1) za pomocą śrub sześciokątnych (22, 23, 24) 4 Przednią belkę dachową (4) przymocować za pomocą śrub sześciokątnych (22, 23, 24) patrz rysunek (Fig. 5) blachę dachową (14) założyć (zachowując odpowiednie odległości 500 mm z przodu i 50 mm z tyłu) następnie skręcić za pomocą wkrętów (15) do ściany tylnej i przedniej osłony blachy trapezowej (14.1) 5 Przykręcić zawiasy (Fig.6) do ramy (11) za pomocą śrub sześciokątnych (22, 23, 24) 6 Wmontować zamek(16) do drzwi skrzydłowych (2) za pomocą blachowkrętów (20) Uwaga przed zamontowaniem zamka podjąć decyzje czy drzwi mają być otwierane na lewo czy też na prawo (można obrócić wkładkę o ) 7 Zamontuj wkładkę (17) osłonę plastikową zamka i klamkę (19, 21, 18) skręć długimi śrubami (20) patrz (Fig.7) 8 Zamontuj drzwi do zawiasu za pomocą stalowego ćwieka (13) wkładając go od góry do zawiasu (2), wbij dolną główkę zawiasu (12). Ewentualne prostowanie drzwi poprzez regulację na śrubach zawiasu lub przez delikatne przestawienie ramy. 9 Sprawdzić wszystkie połączenia śrubowe. 10 Na blasze (45) przymocowanej na skrzydle drzwi, przyklej szyldy informacyjne zakaz używania otwartego ognia i osobom nieupoważnionym wstęp wzbroniony 11 Ustawiać butle nie na paletach, tylko używając uchwytu do butli (8) przymocowany do ściany tylnej za pomocą śrub sześciokątnych (23, 24, 25) patrz rys. (Fig.9). Podpora uchwytu do butli (8) jest przymocowana do tylnej dolnej ściany (10) za pomocą śrub (23, 26). Łańcuch mocujący (28) do mocowania butli gazowych jest mocowany do krat za pomocą haków w kształcie litery S - 6 -

7 LP Nazwa Art.Nr Ilość sztuk 1 Boki ramy Skrzydło drzwi Przednia belka dachowa Ściana tylna Uchwyt do butli gazowych Podpora uchwytu butli gazowych Zawias -spód Dolna główka zawiasu Ćwiek do zawiasów Blacha dachowa Osłona blachy trapezowej L=1700 mm Blachowkręty M 4,8 x do przymocowania blachy dachowej i osłony blachy 16 Zamek Wkładka zamka Klamka Osłona plastikowa Blachowkręt długi M 4,2 x do przymocowania zamka i osłony 21 Osłona zamka Śruby M 8 x Śruby M Podkładka do śrub Śruba M 8 x Śruba M 8 x do przymocowania podpory do uchwytu butli gazowych 27 S-haki Łańcuch mocujący Blacha do naklejenia szyldów 1 46 Szyld zakaz używania otwartego ognia Szyld osobom nieupoważnionym wstęp wzbroniony Instrukcja użytkowania Po otwarciu drzwi można ustawić butle gazowe w szafie używając odpowiedniego sprzętu Butle gazowe zabezpieczyć przed przewróceniem używając łańcuchów mocujących! Palenie tytoniu i używanie otwartego ognia zakazane! Osobom nieupoważnionym wstęp wzbroniony! 8. Konserwacja i utrzymanie w dobrym stanie - kontroluj w równych odstępach czasu połączenia śrubowe - zamki i zawiasy smaruj smarem ogólnego użytku - sprawdzaj podporę i uchwyt do butli gazowych czy nie są skorodowne Do wymiany używać tylko oryginalnych części zapasowych producenta! Proszę koniecznie przestrzegać zasad składownia substancji niebezpiecznych i łatwopalnych! Zawiasy drzwi i połączenia śrubowe sprawdzać systematycznie! - 7 -

8 Dopuszczalne obciążenie śniegiem wynosi 75 kg/m 2! przykład: przy udźwigu śniegu wynoszącym 0,75 kn/m 2 dopuszczalna grubość warstwy mokrego śniegu wynosi ok. 22,5 cm, powyżej tej grubości konieczne jest usuwanie! - 8 -
