1 Katalog produktów Knauf Therm Styropian budowlany Katalog produktów 2014

2

3 Spis treści Spis treści Zastosowania produktów w budynku... 4 Definicje podstawowych parametrów... 6 Fasada KNAUF Therm TECH Fasada λ KNAUF Therm TECH Fasada λ Fasada / Dach / Podłoga KNAUF Therm EXPERT Fasada XTherm λ KNAUF Therm PRO Fasada/Dach/Podłoga EPS 70 λ Parking KNAUF Therm PRO Parking/Fundament EPS 200 λ Fundament KNAUF Therm EXPERT HYDRO D 200 λ KNAUF Therm EXPERT HYDRO F 100 λ XPS Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ KNAUF Therm TECH Dach/Podłoga λ KNAUF Therm EXPERT Podłoga ACOUSTIC Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING 200 λ KNAUF Therm EXPERT FLOOR HEATING 100 λ Dach KNAUF Therm LAMIN EXPERT λ Kliny styropianowe Inne Produkty KNAUF Therm EXPERT Klej do styropianu Pakowanie, przechowywanie, certyfikaty Dane techniczne na opakowaniu _3

4 Zastosowanie płyt styropianowych Knauf Therm dla każdego miejsca w budynku F D A + E D A + A A + E D A + E B

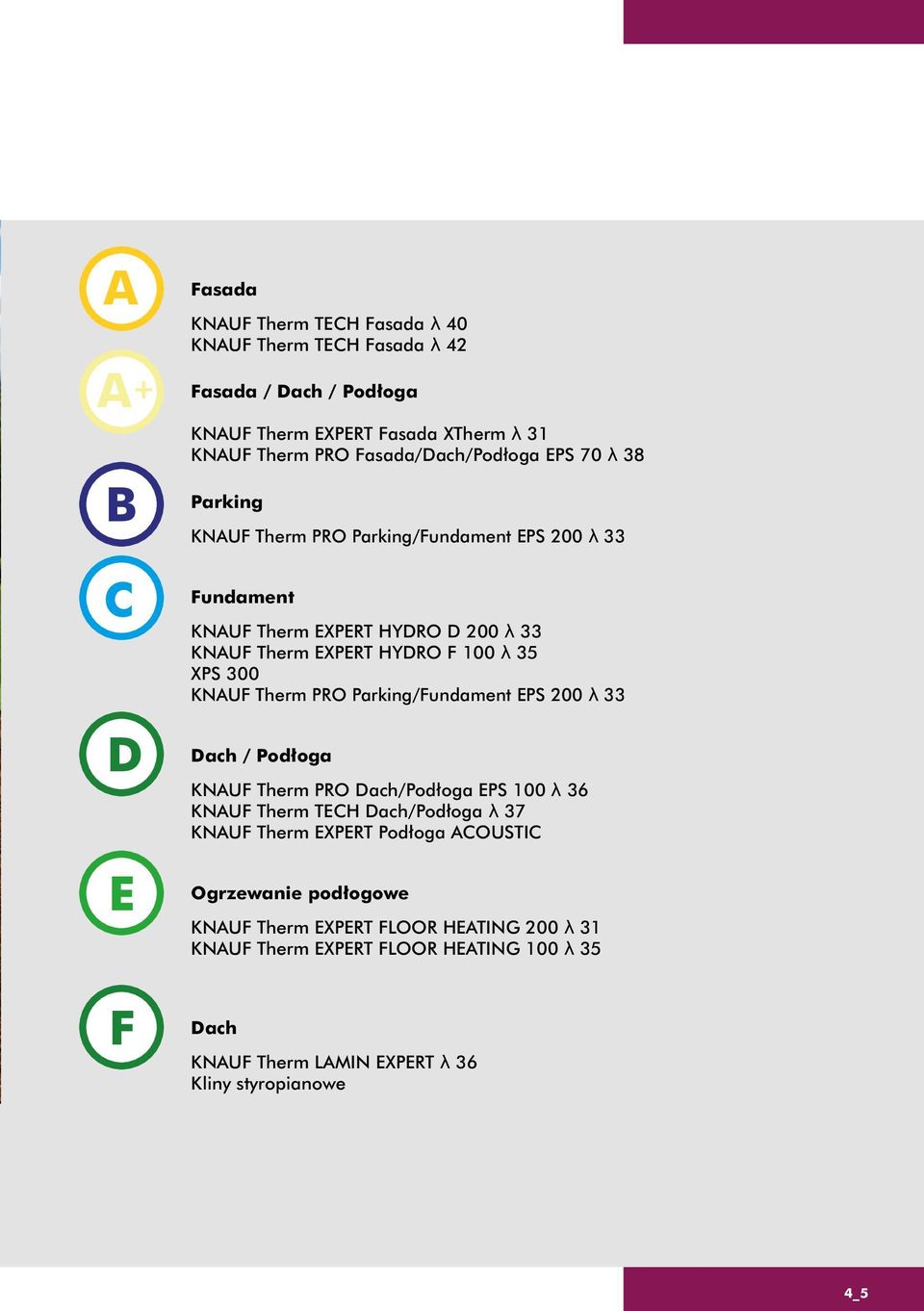

5 A A + B C D E Fasada KNAUF Therm TECH Fasada λ 40 KNAUF Therm TECH Fasada λ 42 Fasada / Dach / Podłoga KNAUF Therm EXPERT Fasada XTherm λ 31 KNAUF Therm PRO Fasada/Dach/Podłoga EPS 70 λ 38 Parking KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 Fundament KNAUF Therm EXPERT HYDRO D 200 λ 33 KNAUF Therm EXPERT HYDRO F 100 λ 35 XPS 300 KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ 36 KNAUF Therm TECH Dach/Podłoga λ 37 KNAUF Therm EXPERT Podłoga ACOUSTIC Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING 200 λ 31 KNAUF Therm EXPERT FLOOR HEATING 100 λ 35 F Dach KNAUF Therm LAMIN EXPERT λ 36 Kliny styropianowe 4_5

6 Definicje parametrów Współczynnik przewodności cieplnej LAMBDA (λ) Współczynnik przewodności cieplnej informuje jaka ilość energii przepływa przez jednostkową powierzchnię warstwy materiału o grubości 1m, przy różnicy temperatur po obydwu stronach tej warstwy równej 1K. (Kelwin). Jednostka: W/m K (Wat na metr i stopień) Niska wartość λ = dobra izolacyjność termiczna Wysoka wartość λ = słaba izolacyjność termiczna Opór przewodzenia ciepła (R) Jego wartość najpełniej charakteryzuje właściwości termiczne przegrody Jednostka: m 2 /KW (metr kwadratowy na stopień i Wat) Jest wyliczany z następującej zależności: R=d / λ gdzie: d grubość warstwy w metrach, λ współczynnik przewodności Niska wartość R = słaba izolacyjność termiczna cieplnej w W/mK Wysoka wartość R = dobra izolacyjność termiczna Naprężenie ściskające przy 10 % odkształceniu względnym (CS) Jest to stosunek siły ściskającej do powierzchni płyty styropianowej przy 10 % odkształceniu względnym do powierzchni styku poprzecznego. Możliwe jest zachowanie 10 % odkształcenia przed ewentualnym ugięciem lub zerwaniem. Jednostka kpa (kilopaskal) Niska wartość CS = niska odporność na ściskanie Wysoka wartość CS = wysoka odporność na ściskanie Gęstość - stosunek masy do objętości Jednostka g/l lub kg/m 3 (gram na litr lub kilogram na metr sześcienny) Ma bezpośrednie przełożenie na szereg właściwości styropianu. Im gęściej upakowane są granulki polistyrenu, z których zbudowana jest płyta styropianu, tym wyższa waga płyty a co za tym idzie lepszy (czyli niższy) współczynnik przewodzenia ciepła i lepsza izolacyjność. Przy jej pomocy można wstępnie sprawdzić jakość styropianu

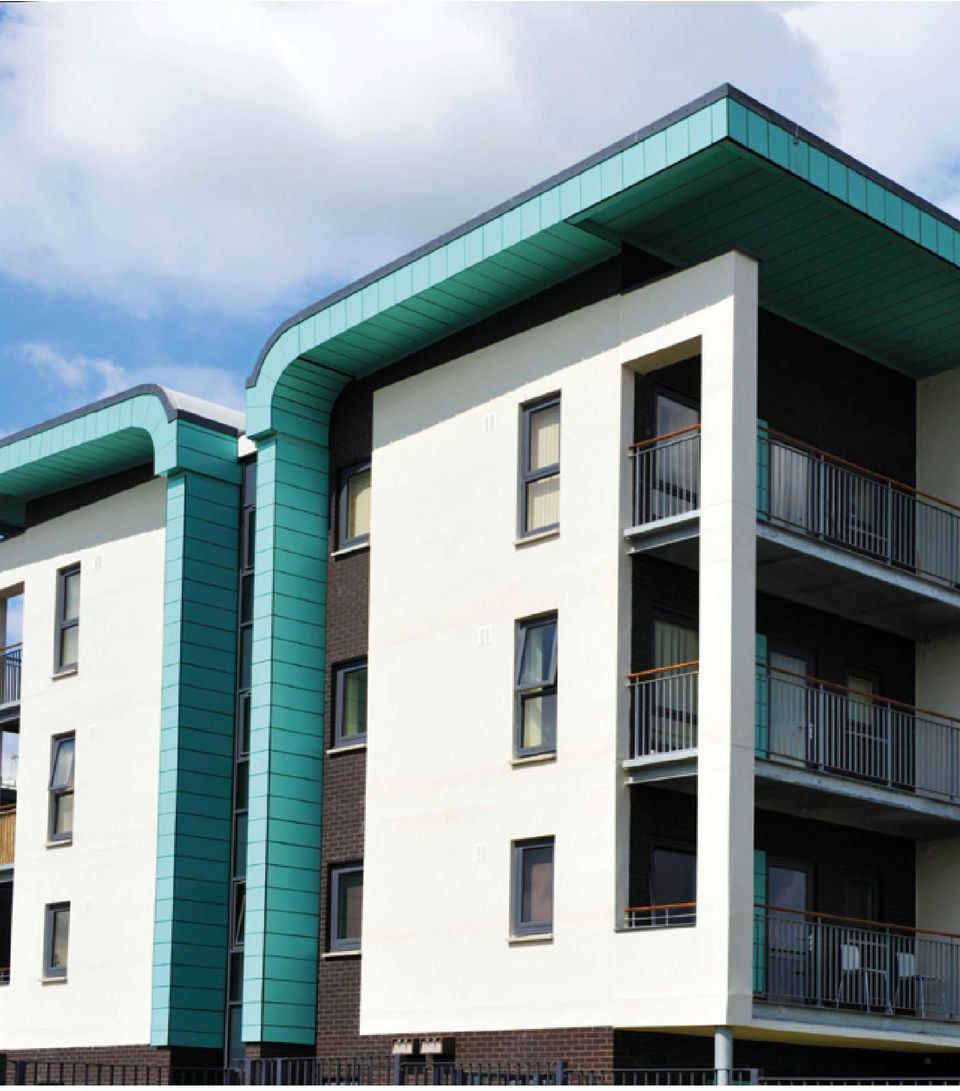

7 Styropian fasadowy Bezspoinowe systemy ociepleń (BSO) 6_7

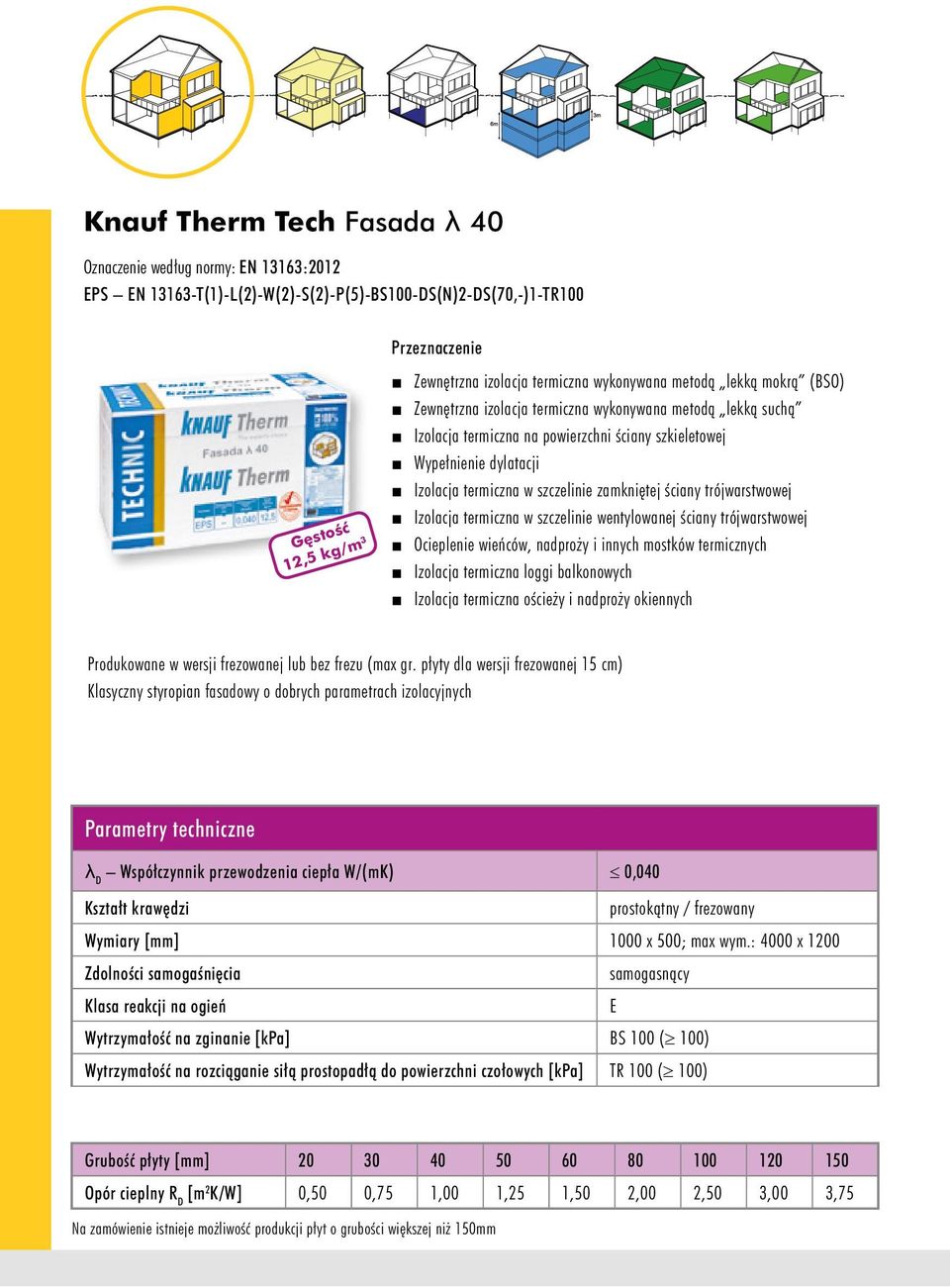

8 Knauf Therm Tech Fasada λ 40 Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS100-DS(N)2-DS(70,-)1-TR100 Przeznaczenie Gęstość 12,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,040 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00 3,75 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm

9 Knauf Therm Tech Fasada λ 42 Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS75-DS(N)2-DS(70,-)1-TR80 Przeznaczenie Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Izolacja termiczna ościeży i nadproży okiennych Gęstość 11 kg/m 3 Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,042 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 75 ( 75) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 80 ( 80) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,45 0,70 0,95 1,15 1,40 1,90 2,35 2,85 3,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 8_9

10 Fasada / Dach / Podłoga Styropian 3w1

11 Knauf Therm Expert Fasada/Dach/Podłoga XTherm λ 31 (TYP EPS 70) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(1)-P(10)-BS115-CS(10)70-DS(N)2-DS(70,-)2-TR100 Przeznaczenie Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Produkowane na bazie polistyrenu ekspandowanego z dodatkiem uszlachetnionej kompozycji grafitu Lepsze efekty izolacji cieplnej przy mniejszych grubościach płyt Możliwość użycia płyt na balkonach i loggiach bez większych strat dla powierzchni użytkowych D oskonałe do izolacji ościeży i nadproży okiennych tość Gęs /m3 kg 13,5 Parametry techniczne λd Współczynnik przewodzenia ciepła W/(mK) 0,031 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500, max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] Opór cieplny RD [m K/W] 0,65 0,95 1,25 1,60 1,90 2,55 3,20 3,85 4,80 2 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 10_ 11

12 Knauf Therm Pro Fasada/Dach/Podłoga EPS 70 λ 38 (TYP EPS 70) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 Przeznaczenie Gęstość 13,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Produkt o wysokich parametrach mechanicznych i termicznych. Szczególnie polecany przez projektantów jako wszechstronny materiał izolacyjny. Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,038 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,05 2,55 3,05 3,85 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm

13 Parking Izolacja posadzek obciążonych 12_13

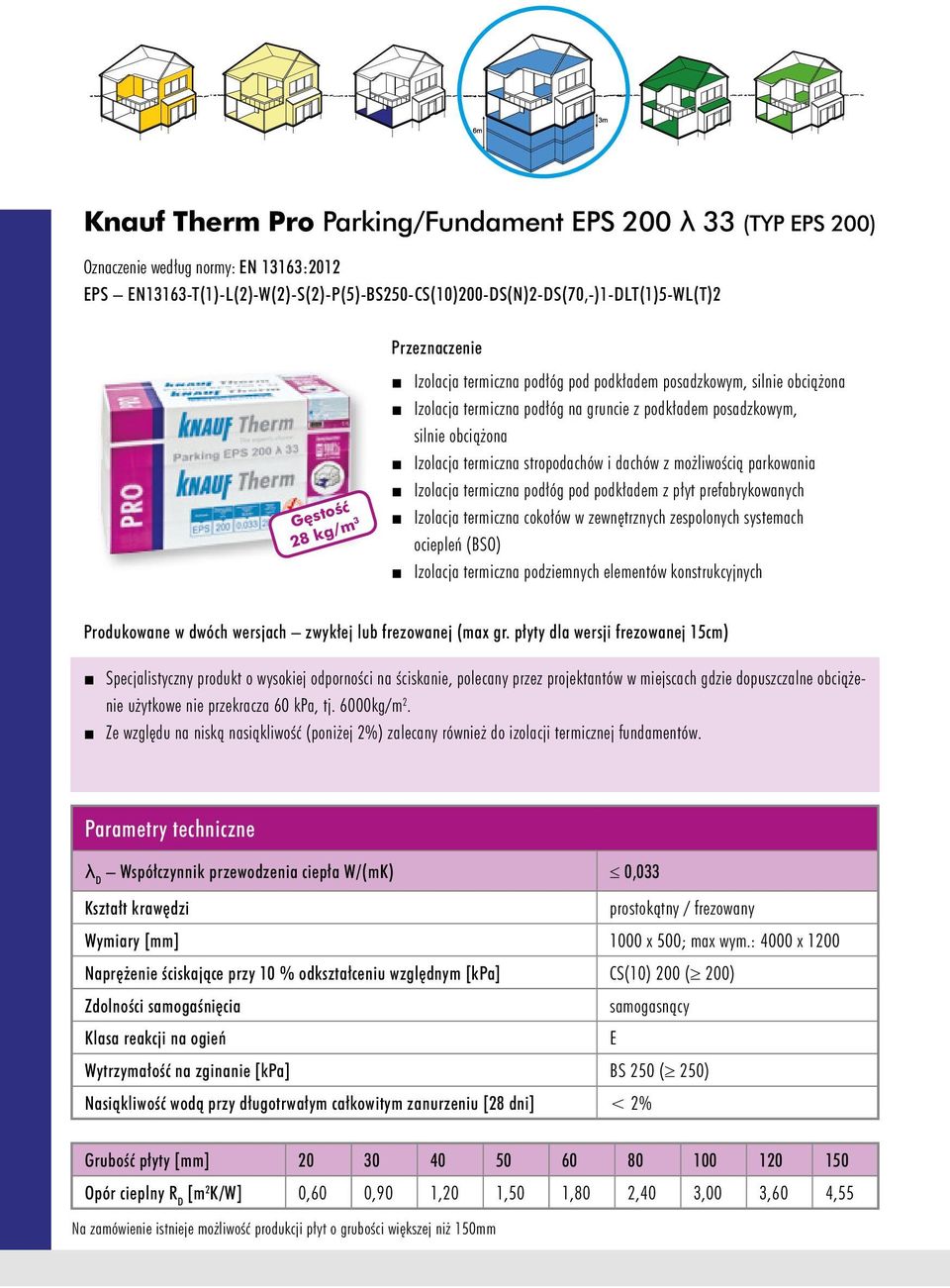

14 Knauf Therm Pro Parking/Fundament EPS 200 λ 33 (TYP EPS 200) Oznaczenie według normy: EN 13163:2012 EPS EN13163-T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Przeznaczenie Gęstość 28 kg/m 3 Izolacja termiczna podłóg pod podkładem posadzkowym, silnie obciążona Izolacja termiczna podłóg na gruncie z podkładem posadzkowym, silnie obciążona Izolacja termiczna stropodachów i dachów z możliwością parkowania Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) Izolacja termiczna podziemnych elementów konstrukcyjnych Produkowane w dwóch wersjach zwykłej lub frezowanej (max gr. płyty dla wersji frezowanej 15cm) Specjalistyczny produkt o wysokiej odporności na ściskanie, polecany przez projektantów w miejscach gdzie dopuszczalne obciążenie użytkowe nie przekracza 60 kpa, tj. 6000kg/m 2. Ze względu na niską nasiąkliwość (poniżej 2%) zalecany również do izolacji termicznej fundamentów. Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,033 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] < 2% Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,60 0,90 1,20 1,50 1,80 2,40 3,00 3,60 4,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm

15 Knauf Therm Expert Hydro D 200 λ 33 (TYP EPS 200) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Przeznaczenie Gęstość 27 kg/m 3 Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO Eliminacja liniowych mostków termicznych Izolacja termiczna dachów o odwróconym układzie warstw Wskazówka montażowa Należy klieić do ściany powierzchnią płyty z kratownicą Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 60 kpa, tj kg/m 2. Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,033 Głębokość stosowania [m] do 6 Kształt krawędzi prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 350 ( 350) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,6% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 200 ( 200) Grubość płyty [mm] Ilość płyt w paczce [szt.] Opór cieplny R D [m 2 K/W] 1,50 1,80 2,40 3,00 3,60 14_15

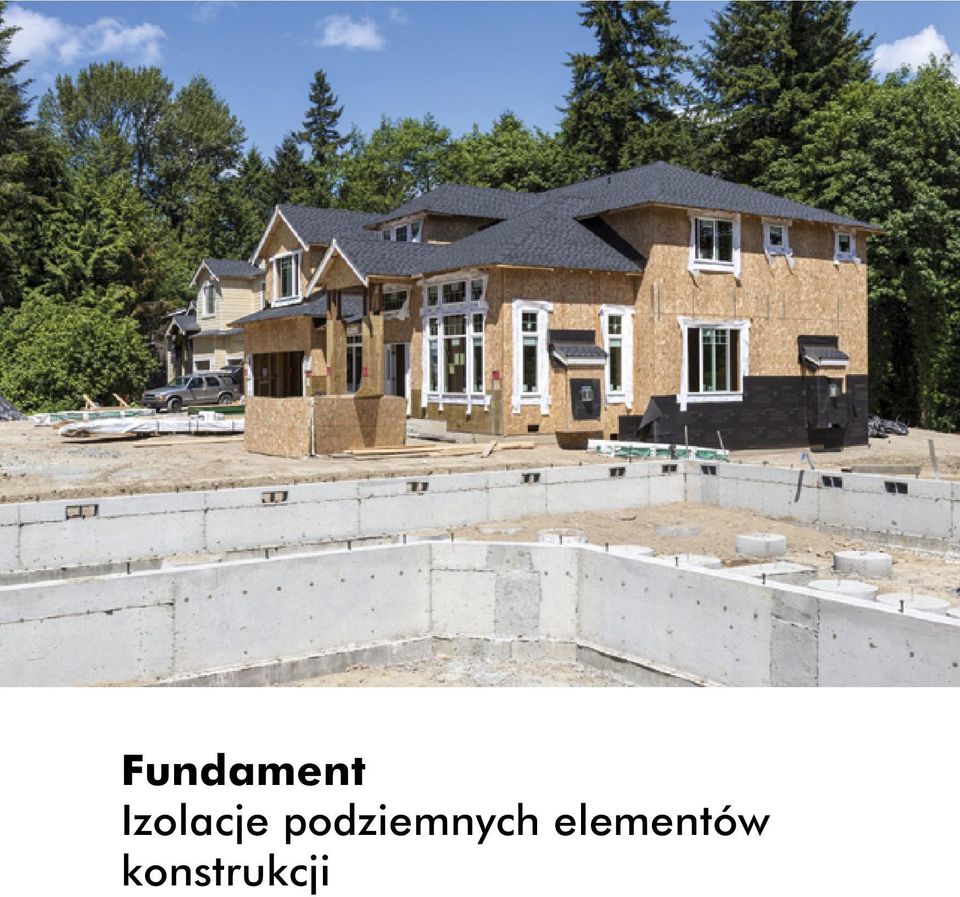

16 Fundament Izolacje podziemnych elementów konstrukcji

17 Knauf Therm Expert Hydro F 100 λ 35 (TYP EPS 100) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Przeznaczenie Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO Eliminacja liniowych mostków termicznych Gęstość 17 kg/m 3 Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 30 kpa, tj kg/m 2 Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,035/0,033* Głębokość stosowania [m] do 3 Kształt krawędzi prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,7% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 100 ( 100) * Wynik parametru λ D uzyskany na podstawie badań ITB, wg raportu LOK 805/C/05 Grubość płyty [mm] Ilość płyt w paczce [szt.] Opór cieplny R D [m 2 K/W] 1,40 1,80 2,25 2,85 3,60 16_17

18 XPS 300 (POLISTYREN EKSTRUDOWANY) Oznaczenie według normy: PN-EN Przeznaczenie Izolacja termiczna ław fundamentowych Izolacja termiczna cokołów Izolacja termiczna dachów odwróconych Izolacja termiczna ciągów komunikacyjnych i parkingów Odmiany płyt ekstrudowanych oznaczone kodem: XPS-EN T1-DS.(TH)-CS(10\Y)300-WL(T)1,5 *; XPS-EN T1-DS.(TH)-CS(10\Y)300-WL(T)0,7 ** XPS-EN T1-DS(TH)-CS(10/Y)300-WL(T)0,7 * Nasiąkliwość wodą przy długotrwałym zanurzeniu [1,5%] ** Nasiąkliwość wodą przy długotrwałym zanurzeniu [0,7%] Parametry techniczne Typ produktu EXPERT XPS 300 EXPERT XPS 300-IR Wykończenie krawędzi* I, L, N I Powierzchnia gładka karbowana Gęstość [kg/m 3 ] Wymiary [mm] ** 1250x x600 Klasa reakcji na ogień E E λ D Współczynnik przewodzenia ciepła [W/(mK)] 0,035 0,035 Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS (10) 300 CS (10) 300 Nasiąkliwość wodą przy długotrwałym zanurzeniu [%] 0,7 0,7 Dostępne grubości płyt [mm] 20, 30, 40, 50, 60, 80, 100, , 30, 40, 50, 60, 80, 100, 120 * Wykończenie krawędzi: I płaskie (proste), N pióro-wpust, L na zakładkę ** Na specjalne zamówienie dostępny również wymiar 2500x600 mm Grubość płyty [mm] λ D współczynnik przewodzenia ciepła[w/mk)] 0,035 0,035 0,035 0,035 0,035 0,036 0,037 0,038 Opór cieplny R D [m 2 K/W] 0,5 0,9 1,1 1,4 1,7 2,2 2,7 3,2

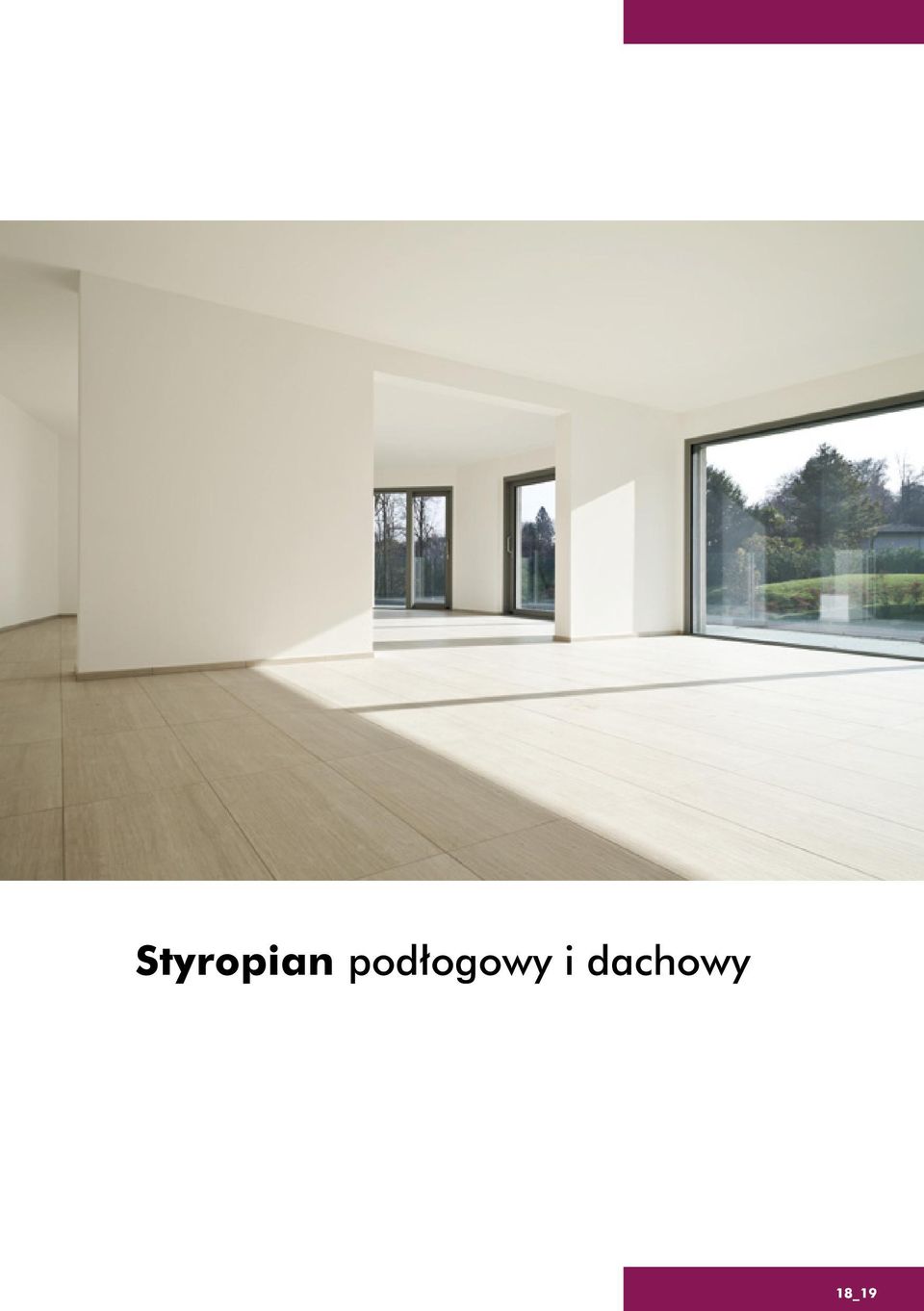

19 Styropian podłogowy i dachowy 18_19

20 Knauf Therm Pro Dach/Podłoga EPS 100 λ 36 (TYP EPS 100) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(1)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Przeznaczenie Gęstość 18 kg/m 3 Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna podłóg w systemach ogrzewania podłogowego Izolacja termiczna stropodachów pełnych Baza do płyt warstwowych ściennych i dachowych z okładzinami z papy Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) Produkowane w dwóch wersjach zwykłej lub frezowanej Wysokiej jakości produkt do izolacji cieplnej podłóg i dachów, szczególnie polecany przez projektantów Dopuszczalne obciążenia użytkowe 30 kpa, tj kg/m 2 Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,036 Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] Zdolności samogaśnięcia Klasa reakcji na ogień Wytrzymałość na zginanie [kpa] Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] CS(10) 100 ( 100) samogasnący E BS 150 ( 150) TR 150 ( 150) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,55 0,80 1,10 1,35 1,65 2,20 2,75 3,20 4,15 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm

21 Knauf Therm Tech Dach/Podłoga λ 37 (TYP EPS 80) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS125-CS(10)80-DS(N)2-DS(70,-)1-TR100 Przeznaczenie Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Gęstość 15 kg/m 3 Produkowane w wersji frezowanej lub bez frezu Klasyczny styropian na dachy i podłogi o dobrych parametrach izolacyjnych i wysokim naprężeniu ściskającym Dopuszczalne obciążenia użytkowe 24 kpa, tj kg/m 2 Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,037 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 80 ( 80) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 125 ( 125) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,50 0,80 1,05 1,35 1,60 2,15 2,70 3,20 4,05 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 20_21

22 Knauf Therm Expert Podłoga Acoustic (TYP EPS T) Oznaczenie według normy: EN 13163:2012 Przeznaczenie Gęstość 11 kg/m 3 Wykonywanie warstwy izolacyjnej układanej pod podkładem w podłogach pływających, w celu tłumienia dźwięków uderzeniowych Stosowane w budownictwie mieszkaniowym jedno- i wielorodzinnym, zamieszkania zbiorowego, użyteczności publicznej Polecane do obiektów nowo budowanych i modernizowanych Wytwarzane technologią spieniania polistyrenu, następnie poddawane obróbce mechanicznej Parametry techniczne Dostępne grubości płyt styropianowych bez obciążenia/pod obciążeniem [mm] 22/20; 27/25; 33/30; 38/35; 43/40 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000x500 Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Poziom wytrzymałości na zginanie [kpa] BS 75 Grubość płyt [mm] (podłoga bez obciążenia i pod obciążeniem) Przybliżony wskaźnik zmniejszenia poziomu uderzeniowego Lw [db] Obciążenie użytkowe podłogi [KN/m 2 ] 22/ / / / / Poziom sztywności dynamicznej SD [MN/m 3 ] Pakowanie Typ produktu Grubość płyty Knauf Therm Expert Podłoga Acoustic 22/20 27/25 33/30 38/35 43/40 Ilość płyt w paczce [szt.] Powierzchnia krycia [m 2 ] 13,50 11,00 9,00 7,50 7,00 Objętość paczki [m 3 ] 0,3 0,3 0,3 0,29 0,3

23 Ogrzewanie podłogowe 22_23

24 Knauf Therm Expert Floor Heating 200 λ 31 (TYP EPS 200) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5 Gęstość 28 kg/m 3 Unikalne właściwości Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt: eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Przeznaczenie Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Możliwość stosowania w obiektach budownictwa mieszkaniowego i użyteczności publicznej Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość λ D = wysoka izolacyjność: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,031 Kształt krawędzi prostokątny Wymiary [mm] 1120 x 720 (z zakładką), 1100 x 700 (bez zakładki) Grubość [mm] 20 i 30 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 50 Wysokość wypustek [mm] 27 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 350 ( 350) 428* *poziom BS 428 kpa uzyskany w trakcie badań płyty w ITB Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,65 0,95

25 Knauf Therm Expert Floor Heating 100 λ 35 (TYP EPS 100) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS200-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5 Przeznaczenie Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Z uwagi na swoją uniwersalność płyty KNAUF Therm EXPERT FLOOR HEATING 100 λ 35 mogą być stosowane w budownictwie mieszkaniowym oraz użyteczności publicznej Unikalne właściwości Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt: eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Gęstość 18 kg/m 3 Wypustki: dzięki nachyleniu (kat ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość λ D = wysoka izolacyjność:: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,035 Kształt krawędzi prostokątny Wymiary [mm] 1234 x 834 (z zakładką), 1200x800 (bez zakładki) Grubość [mm] 24 i 34 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 100 Wysokość wypustek [mm] 25 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Wytrzymałość na zginanie [kpa] BS 200 ( 200) Grubość płyty [mm] Opór cieplny R D [m 2 K/W] 0,65 0,95 24_25

26 Specjalistyczne rozwiązania dachowe

27 Knauf Therm Lamin Expert λ 36 (TYP EPS 100) Produkowane zgodnie z normą: EN 13163:2012 Przeznaczenie Izolacja termiczna dachów bezpośrednio na pokrycia papowe Izolacja termiczna dachów na niepalnych podłożach z betonu Izolacja termiczna dachów na niepalnych gładziach cementowych Izolacja termiczna dachów na blachach falistych (trapezowych) Izolacja termiczna dachów o kątach nachylenia połaci dachu od 5-20% Gęstość 18 kg/m 3 Płyty warstwowe występujące w dwóch odmianach: KNAUF Therm LAMIN EXPERT λ 36 płyty styropianowe KNAUF Therm jednostronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64 KNAUF Therm LAMIN EXPERT 2 λ 36 płyty styropianowe KNAUF Therm obustronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64. Papa, przyklejana klejem poliuretanowym do powierzchni płyty, wystaje poza obrys styropianu, tworząc zakład wzdłuż jego krawędzi. Parametry techniczne λ D Współczynnik przewodzenia ciepła W/(mK) 0,036 Kształt krawędzi prostokątny Wymiary [mm] 1000 x 1000 max wym.: 4000 x 1000 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Zdolności samogaśnięcia Klasa reakcji na ogień samogasnący E Wytrzymałość na zginanie [kpa] BS 150 ( 150) Grubość płyty [mm] Płyty styropianowe KNAUF Therm LAMIN EXPERT λ 36 i LAMIN EXPERT 2 λ 36 są pakowane zbiorczo zgodnie z zamówieniem Klienta. 26_27

28 Kliny styropianowe (spadki dachowe EPS 100) Oznaczenie według normy: EN 13163:2012 EPS EN T(1)-L(2)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Przeznaczenie Wykonanie spadków na dachach płaskich o kącie nachylenia do 25 Docieplenie powierzchni dachu pod dowolną warstwą hydroizolacji Gęstość 18 kg/m 2 Zastosowanie spadków dachowych zapobiega: spiętrzaniu wody i powstawaniu zastoin, zaleganiu kurzu, mułu i w wyniku tego rozwoju glonów i życia biologicznego, korozyjnemu oddziaływaniu mikroorganizmów. Styropianowe kliny spadkowe to elementy przeznaczone do profilowania powierzchni dachów płaskich. To specjalistyczny produkt realizowany na zamówienie Klienta na podstawie dostarczonego projektu dachu z zaznaczonym sposobem odwodnienia oraz projektowanym spadkiem. Na życzenie Klienta kliny laminujemy papą. Nasza usługa obejmuje opracowanie rysunków i dokumentacji na podstawie dostarczonego projektu dachu oraz wycięcie i oznakowanie elementów umożliwiające łatwy montaż na miejscu budowy Typy klinów : korytkowe grzbietowe płaskie specjalne Parametry techniczne λ D Współczynnik przewodzenia ciepła [W/(mxK)] 0,036 Wymiary [mm] Zgodnie ze specyfikacją Klienta Poziom naprężenia ściskającego przy 10% odkształceniu względnym [kpa] CS(10)100 ( 100) Zdolności samogaśnięcia samogasnący Klasa reakcji na ogień E Poziom wytrzymałości na zginanie [kpa] BS 150( 150)

29 Knauf Therm Expert Klej do styropianu 28_29

30 Knauf Therm Expert Klej do styropianu Przeznaczenie Klejenie płyt styropianowych EPS, PUR i XPS do podłoży mineralnych typu prefabrykaty żelbetowe, beton, elementy ceramiczne, keramzytobetonowe, gazobetonowe, kamienie naturalne, tynki cementowe, wapienne i cementowo- -wapienne oraz do drewna, metali, membran bitumicznych Przyklejanie płyt gipsowo-kartonowych, paneli, kasetonów, parapetów Wypełnianie szczelin, pomiędzy płytami styropianowymi Dylatacje pionowe w murach Uszczelnianie złączy, np. przy parapetach, płytkach parapetowych, płytach balkonowych, oknach piwnicznych czy oknach w przyziemiu Do budowli nowo wznoszonych, jak i poddawanych renowacji Lżejszy, szybszy, mocniejszy niż tradycyjna zaprawa Jednoskładnikowy Nie zawiera rozpuszczalników Utwardza się pod wpływem wilgoci Wygodna aplikacja przy pomocy pistoletu do piany, nie ma potrzeby używania miadra, mieszalnika czy szpachli Bardzo krótki czas kołkowania: ok. 2h Dane techniczne Temp. otoczenia i powierzchni Temp. puszki Współczynnik przewodzenia ciepła ʎ Czas korekty Odporność termiczna po utwardzeniu od +10 C do +25 C od +5 C do +25 C (optymalnie +20 C) 0,0348 W/mK Ok. 10 min. od -40 C do +90 C Wydajność 6-8 m 2 Czas, po którym można kołkować 2h

31 Pakowanie, przechowywanie Płyty styropianowe KNAUF Therm dostarczane są wyłącznie w oryginalnych opakowaniach producenta tj. firmy KNAUF Industries Polska Sp. z o.o. Opakowanie wyrobu zawiera: nazwę wyrobu, nazwę producenta, datę produkcji, numer normy zharmonizowanej EN 13163:2012, kod wg tej normy, deklarowane parametry techniczne. Każda paczka styropianu KNAUF Therm oznaczona jest znakiem: Jego obecność potwierdza przetwarzalność materiału z jakiego wykonany jest produkt i gwarantuje jego ekologiczny charakter. Płyty styropianowe KNAUF Therm należy przechowywać w sposób zabezpieczający je przed uszkodzeniami mechanicznymi i oddziaływaniem warunków atmosferycznych. Pakowanie Grubość płyty [mm] Ilość płyt w paczce [szt.] Format standardowy 1000*500 Objętość paczki [m 3 ] 0,28 0,3 0,3 0,3 0,3 0,3 0,28 0,3 0,3 0,3 0,24 0,26 0,27 0,29 0,3 Powierzchnia krycia [m 2 ] , ,5 3 2,5 2 1,5 1,5 1,5 1,5 1,5 Płyty frezowane Objętość paczki [m 3 ] 0,2916 0,291 0,2716 0,291 0,291 0,2912 Powierzchnia krycia [m 2 ] 5,82 4,85 3,4 2,91 2,43 1,94 30_31

32 Certyfikaty Certyfikat Zgodności Jakość produktów KNAUF Therm potwierdza Certyfikat Zgodności Instytutu Techniki Budowlanej. Jest on gwarancją, że wszystkie produkty trzech gam KNAUF Therm zostały szczegółowo przebadane i spełniają wszystkie wymagania stawiane nowoczesnemu materiałowi izolacyjnemu przez normę europejską EN 13163:2012. Produkty KNAUF Therm sygnowane są Europejskim Znakiem CE. Program Gwarancji Jakości Styropianu Nasze produkty otrzymały znak jakości Programu Gwarancji Jakości Styropianu, przyznawany przez Polskie Stowarzyszenie Producentów Styropianu (PSPS).Znak potwierdza doskonałą jakość produktów oraz ich rzetelne oznakowanie. System Zarządzania Jakością ISO Ponadto, w trosce o najwyższą jakość naszych materiałów izolacyjnych dla budownictwa stosujemy w fabrykach KNAUF System Zarządzania Jakością ISO 9001:2008 oraz System Zarządzania Środowiskowego ISO 14001:2004.

33 Dane techniczne na etykiecie Kod produktu: EPS oznacza, produkt jest wykonany ze styropianu (polistyrenu spienionego), EN numer normy, T tolerancja grubości, im wyższa cyfra towarzyszy literze, tym mniejsza jest tolerancja grubości dla danego wyrobu [mm], L tolerancja długości, W tolerancja szerokości, S tolerancja prostokątności, P tolerancja płaskości, BS poziom wytrzymałości na zginanie [kpa], CS(10) poziom naprężenia ściskającego przy 10 procentowym odkształceniu względnym [kpa], DS(N) stabilność wymiarowa w warunkach laboratoryjnych [%], DS(70,-) stabilność wymiarowa w temperaturze 70 C [%], Ilość płyt w paczce, powierzchnia krycia oraz objętość paczki, z frezem i bez frezu Deklarowany opór cieplny dla różnych grubości płyt (im wyższa jego wartość, tym lepsza izolacyjność termiczna) TR poziom wytrzymałości na rozciąganie [kpa] Numer certyfikatu zgodności Symbole systemu zarządzania jakością Wymiary płyt Klasa reakcji na ogień, minimum E 32_33

34 Dane techniczne na opakowaniu Nazwa jednej z trzech gam produktowych Logo Nazwa produktu Kolorowy pasek wskazujący na zastosowanie produktu Tabela głównych parametrów Znak jakości: Gwarantowany Styropian Oznaczenie, że produkt jest w 100% przetwarzalny Piktogram ilustrujący zastosowanie produktu. Kolor piktogramu zależy od miejsca aplikacji produktu Etykieta z danymi technicznymi Oznaczenie normy Europejski znak CE Numer deklaracji użytkowej dla produktu System barkodów, który zapewnia łatwiejsze zarządzanie produkcją, magazynem, a także gwarantuje oryginalność produktu Nadruk na boku każdej płyty zawierający logo KNAUF, grubość płyty oraz datę i godzinę produkcji

35 34_35
