// Do 50% szybsze otwieranie bramy przy bramach automatycznych. Segmentowe bramy garażowe. Komfort, który zachwyca. Bezpieczeństwo, które przekonuje.

Transkrypt

1 // Do 50% szybsze otwieranie bramy przy bramach automatycznych Segmentowe bramy garażowe Komfort, który zachwyca. Bezpieczeństwo, które przekonuje.

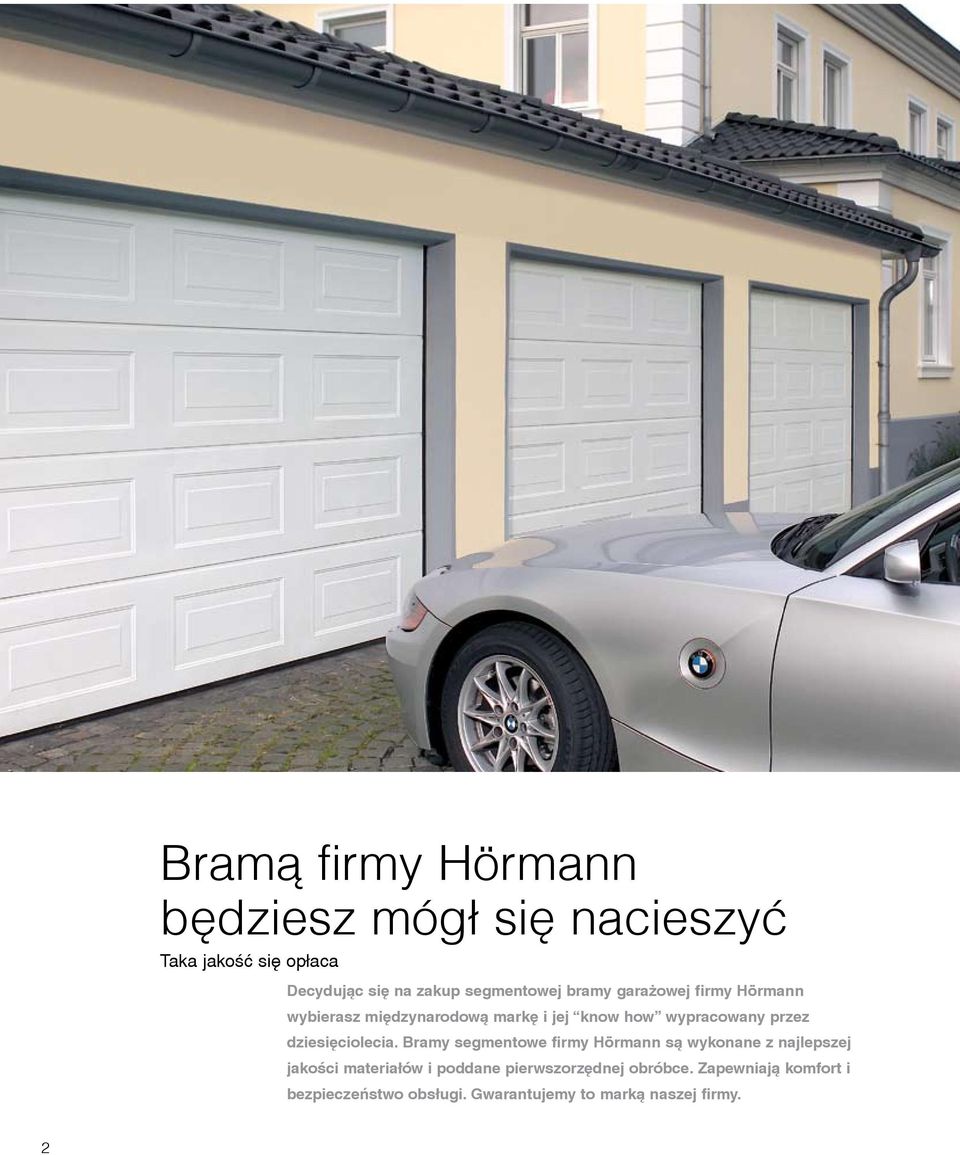

2 Bramą firmy Hörmann będziesz mógł się nacieszyć Taka jakość się opłaca Decydując się na zakup segmentowej bramy garażowej firmy Hörmann wybierasz międzynarodową markę i jej know how wypracowany przez dziesięciolecia. Bramy segmentowe firmy Hörmann są wykonane z najlepszej jakości materiałów i poddane pierwszorzędnej obróbce. Zapewniają komfort i bezpieczeństwo obsługi. Gwarantujemy to marką naszej firmy. 2

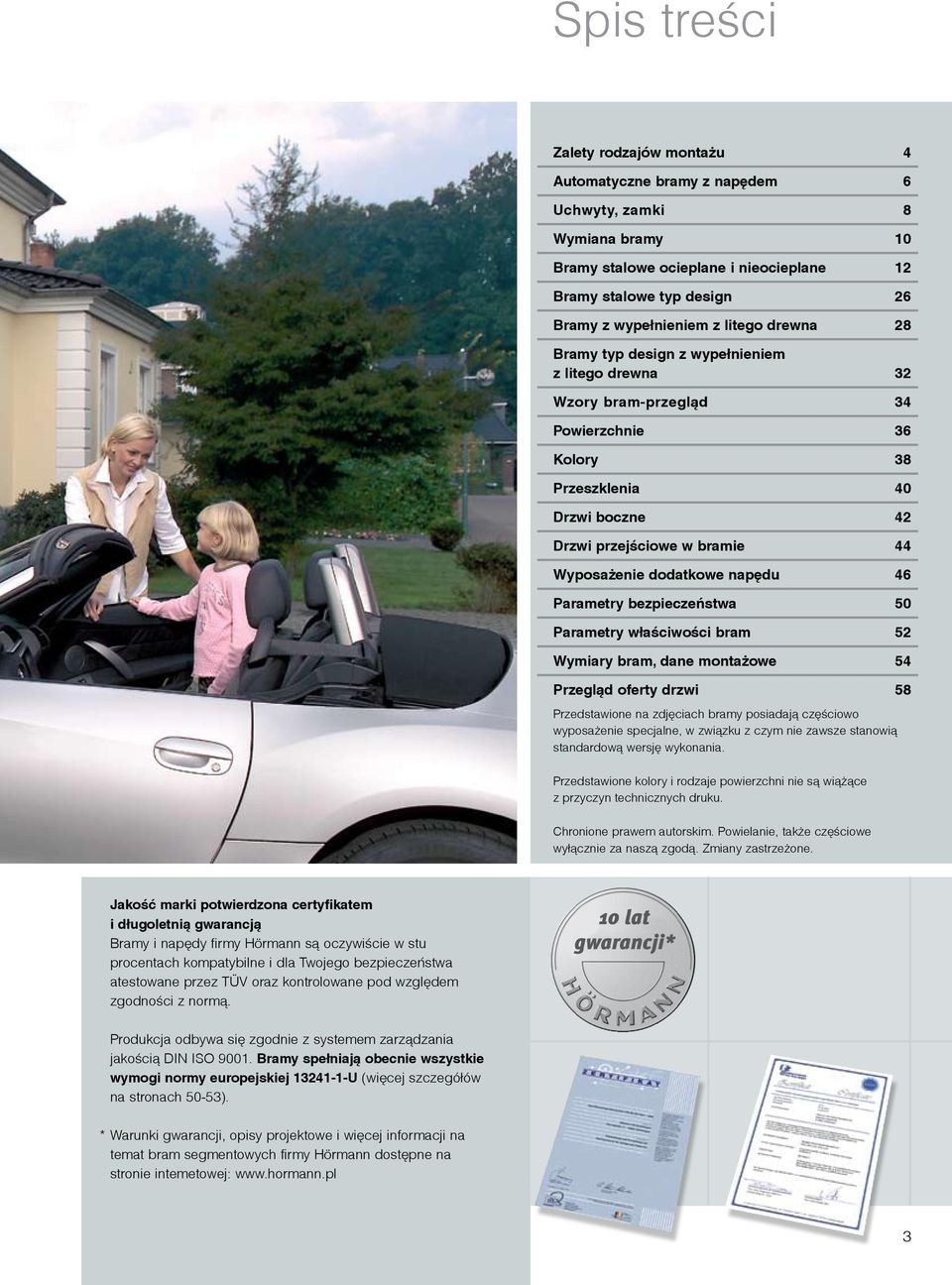

3 Spis treści Zalety rodzajów montażu 4 Automatyczne bramy z napędem 6 Uchwyty, zamki 8 Wymiana bramy 10 Bramy stalowe ocieplane i nieocieplane 12 Bramy stalowe typ design 26 Bramy z wypełnieniem z litego drewna 28 Bramy typ design z wypełnieniem z litego drewna 32 Wzory bram-przegląd 34 Powierzchnie 36 Kolory 38 Przeszklenia 40 Drzwi boczne 42 Drzwi przejściowe w bramie 44 Wyposażenie dodatkowe napędu 46 Parametry bezpieczeństwa 50 Parametry właściwości bram 52 Wymiary bram, dane montażowe 54 Przegląd oferty drzwi 58 Przedstawione na zdjęciach bramy posiadają częściowo wyposażenie specjalne, w związku z czym nie zawsze stanowią standardową wersję wykonania. Przedstawione kolory i rodzaje powierzchni nie są wiążące z przyczyn technicznych druku. Chronione prawem autorskim. Powielanie, także częściowe wyłącznie za naszą zgodą. Zmiany zastrzeżone. Jakość marki potwierdzona certyfikatem i długoletnią gwarancją Bramy i napędy firmy Hörmann są oczywiście w stu procentach kompatybilne i dla Twojego bezpieczeństwa atestowane przez TÜV oraz kontrolowane pod względem zgodności z normą. 10 lat gwarancji* Produkcja odbywa się zgodnie z systemem zarządzania jakością DIN ISO Bramy spełniają obecnie wszystkie wymogi normy europejskiej U (więcej szczegółów na stronach 50-53). * Warunki gwarancji, opisy projektowe i więcej informacji na temat bram segmentowych firmy Hörmann dostępne na stronie intemetowej: 3

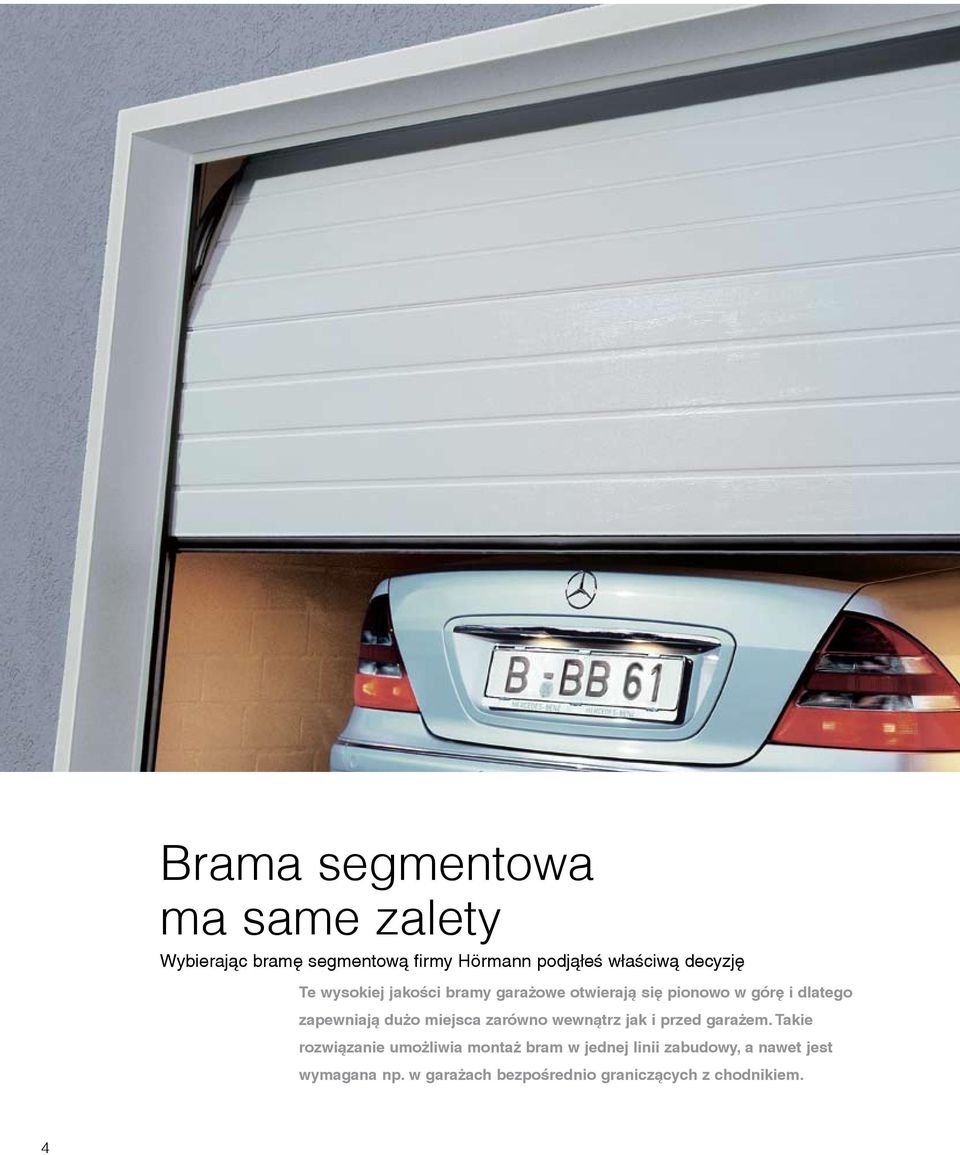

4 Brama segmentowa ma same zalety Wybierając bramę segmentową firmy Hörmann podjąłeś właściwą decyzję Te wysokiej jakości bramy garażowe otwierają się pionowo w górę i dlatego zapewniają dużo miejsca zarówno wewnątrz jak i przed garażem. Takie rozwiązanie umożliwia montaż bram w jednej linii zabudowy, a nawet jest wymagana np. w garażach bezpośrednio graniczących z chodnikiem. 4

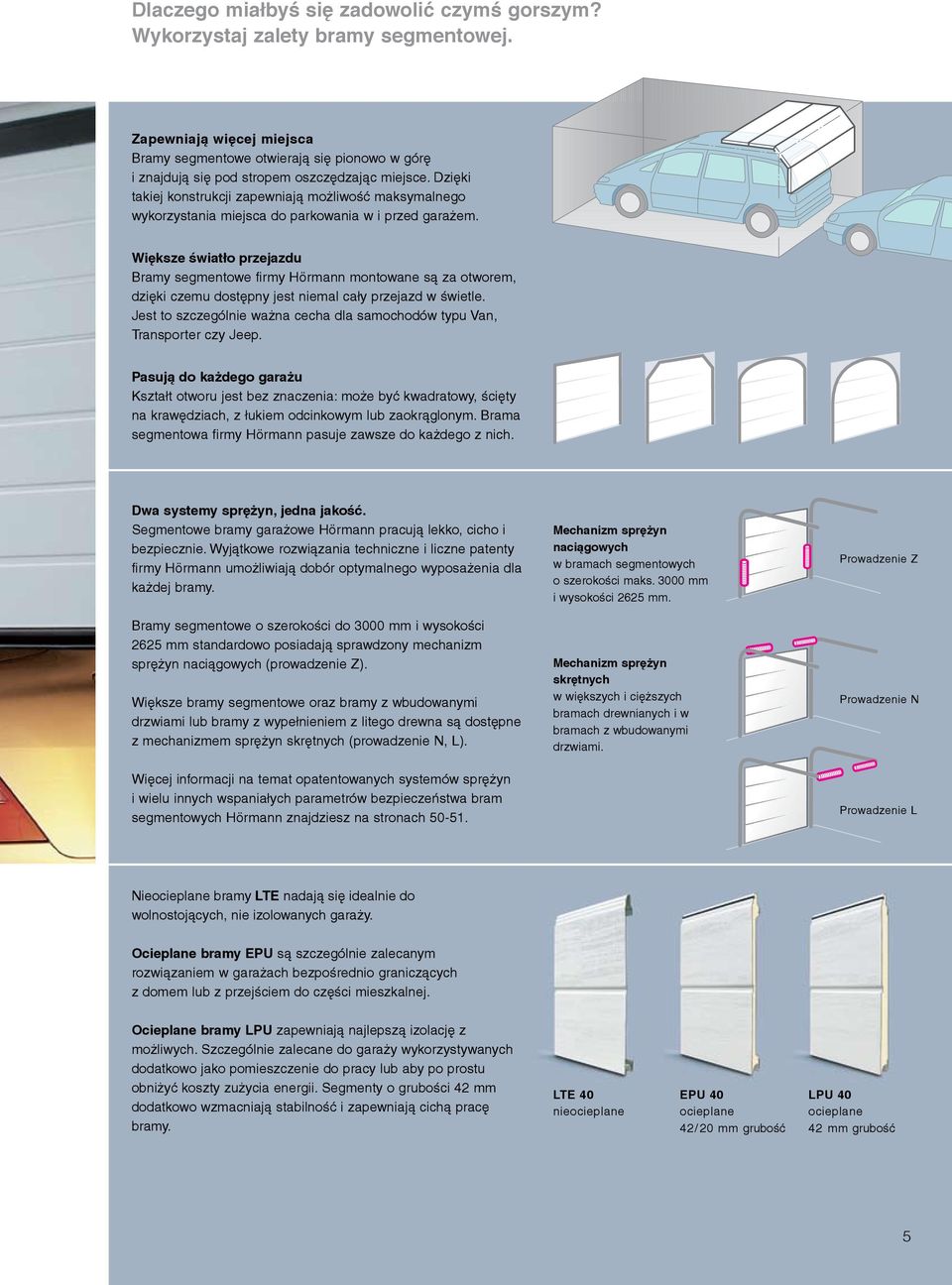

5 Dlaczego miałbyś się zadowolić czymś gorszym? Wykorzystaj zalety bramy segmentowej. Zapewniają więcej miejsca Bramy segmentowe otwierają się pionowo w górę i znajdują się pod stropem oszczędzając miejsce. Dzięki takiej konstrukcji zapewniają możliwość maksymalnego wykorzystania miejsca do parkowania w i przed garażem. Większe światło przejazdu Bramy segmentowe firmy Hörmann montowane są za otworem, dzięki czemu dostępny jest niemal cały przejazd w świetle. Jest to szczególnie ważna cecha dla samochodów typu Van, Transporter czy Jeep. Pasują do każdego garażu Kształt otworu jest bez znaczenia: może być kwadratowy, ścięty na krawędziach, z łukiem odcinkowym lub zaokrąglonym. Brama segmentowa firmy Hörmann pasuje zawsze do każdego z nich. Dwa systemy sprężyn, jedna jakość. Segmentowe bramy garażowe Hörmann pracują lekko, cicho i bezpiecznie. Wyjątkowe rozwiązania techniczne i liczne patenty firmy Hörmann umożliwiają dobór optymalnego wyposażenia dla każdej bramy. Bramy segmentowe o szerokości do 3000 mm i wysokości 2625 mm standardowo posiadają sprawdzony mechanizm sprężyn naciągowych (prowadzenie Z). Większe bramy segmentowe oraz bramy z wbudowanymi drzwiami lub bramy z wypełnieniem z litego drewna są dostępne z mechanizmem sprężyn skrętnych (prowadzenie N, L). Więcej informacji na temat opatentowanych systemów sprężyn i wielu innych wspaniałych parametrów bezpieczeństwa bram segmentowych Hörmann znajdziesz na stronach Mechanizm sprężyn naciągowych w bramach segmentowych o szerokości maks mm i wysokości 2625 mm. Mechanizm sprężyn skrętnych w większych i cięższych bramach drewnianych i w bramach z wbudowanymi drzwiami. Prowadzenie Z Prowadzenie N Prowadzenie L Nieocieplane bramy LTE nadają się idealnie do wolnostojących, nie izolowanych garaży. Ocieplane bramy EPU są szczególnie zalecanym rozwiązaniem w garażach bezpośrednio graniczących z domem lub z przejściem do części mieszkalnej. Ocieplane bramy LPU zapewniają najlepszą izolację z możliwych. Szczególnie zalecane do garaży wykorzystywanych dodatkowo jako pomieszczenie do pracy lub aby po prostu obniżyć koszty zużycia energii. Segmenty o grubości 42 mm dodatkowo wzmacniają stabilność i zapewniają cichą pracę bramy. LTE 40 nieocieplane EPU 40 ocieplane 42/20 mm grubość LPU 40 ocieplane 42 mm grubość 5

6 Napęd SupraMatic teraz szybszy o 50% Supra-szybkie otwieranie bramy 5 lat gwarancji* 10 lat gwarancji* Napędy do bram garażowych Segmentowe bramy garażowe Automatyczne bramy segmentowe firmy Hörmann Niezawodne, pewne, nie wymagające konserwacji Automatyczne bramy segmentowe firmy Hörmann możesz obsługiwać jak telewizor. Jedno naciśnięcie przycisku i wjeżdżasz prosto do garażu. Nie musisz już wysiadać, gdy na dworze pada deszcz lub wieje wiatr. Gdy jest ciemno, czujesz się bardziej bezpiecznie. Bramy i napędy firmy Hörmann są w każdej kombinacji, kontrolowane i certyfikowane zgodnie z europejską normą

7 Technologia io-homecontrol stosowana w napędach do bram garażowych, napędach do bram wjazdowych oraz drzwiach zewnętrznych. Wrianty napędów ProMatic SupraMatic Technika napędu Częstotliwość radiowa 868,3 MHz zapewnia stabilny zasięg Czteroprzyciskowy nadajnik w formacie mini z bezpiecznym kodem, który zapewnia ponad 1 bilion możliwości kodowania Niedrogie produkty Hörmann. Prędkość otwierania: maks. 14 cm/s. ProMatic do bram o maks. szerokości mm (maks. powierzchnia płyty bramy 10 m²) Siła maksymalna: 650 N ProMatic P do bram o maks. szerokości mm Siła maksymalna: 750 N ProMatic Akku Do garaży bez przyłącza energetycznego i bram o maks. szerokości mm (maks. powierzchnia płyty bramy 8 m²) Siła maksymalna: 400 N Wyjątkowo szybki napęd z wieloma funkcjami dodatkowymi. Prędkość otwierania: maks. 22 cm/s. Oddzielnie sterowane oświetlenie halogenowe Dodatkowa wysokość otwarcia bramy umożliwiająca wentylację garażu SupraMatic E do bram o maks. szerokości mm Siła maksymalna: 800 N SupraMatic P Fotokomórka w standardzie do bram o maks. szerokości mm ciężkich bram drewnianych i bram z wbudowanymi drzwiami. Siła maksymalna: 1000 N SupraMatic P io Fotokomórka w standardzie Dane techniczne jak dla SupraMatic P a dodatkowo kompatybilny io-homecontrol Zintegrowany odbiornik Niezawodny układ automatycznego odłączania, zatrzymuje bramę natychmiast po napotkaniu przeszkody Funkcja łagodnego rozruchu i zatrzymania oszczędza bramę i napęd Opatentowany pas zębaty, nie wymaga konserwacji Rozryglowanie awaryjne od wewnątrz Łatwy montaż: wszystko precyzyjnie wstępnie zmontowane Automatycznym ryglowaniem bramy Zamknięta brama automatycznie się rygluje i jest skutecznie chroniona przed podważeniem. Taka jedyna w swoim rodzaju automatyka ryglowania jest mechaniczna, a więc działa także w razie braku prądu. Ryglowanie bramy w szynie napędu patent firmy Hörmann Hörmann i io-homecontrol Automatyka bezprzewodowa dla całego domu - większy komfort, bezpieczeństwo i oszczędność energii! Standardowy protokół radiowy uruchamiany tylko jednym pilotem umożliwia sterowanie i odczyt statusu w napędach Hörmann do bram wjazdowych i garażowych oraz urządzeniach techniki domowej kompatybilnych z io-homecontrol innych producentów. io-homecontrol : komfort, bezpieczeństwo i oszczędność energii Komfortowe wyposażenie dodatkowe do napędów firmy Hörmann znajdziesz na stronach Automatyka radiowa do Twojego domu Szczegółowe informacje na temat io-homecontrol znajdziesz w specjalistycznym prospekcie firmy Hörmann. io-homecontrol to zaawansowana i bezpieczena technologia bezprzewodowa, która latwo zainstalowac. Produkty ze znakiem io-homecontrol komunikuja sie ze soba podnoszac komfort i bezpieczenstwo oraz obnizajac zuzycie energii. Więcej informacji na temat napędów firmy Hörmann do bram garażowych i wjazdowych w prospektach specjalistycznych lub na stronach internetowych: 7

8 Uchwyt bramy powinien nie tylko ładnie wyglądać, lecz również dobrze pasować do ręki 10 lat gwarancji* Wszystko pod kontrolą Sterowane ręcznie czy automatycznie - bramy segmentowe Hörmann otwierają się lekko i bezpiecznie Wybierając uchwyty do bram, zaprojektowane przez designerów i ekspertów ds. bezpieczeństwa, otrzymasz jakość, jakiej nie oferuje nikt inny w tej formie. Wybierz swój ulubiony uchwyt spośród ośmiu pięknych wariantów - dopasowany do bramy i wejścia do Twojego domu oraz zamów go oddzielnie przy składaniu zamówienia na bramę. Twój autoryzowany przedstawiciel firmy Hörmann chętnie go zamontuje. 8

9 Piękny uchwyt nadaje bramie szczególnego charakteru Wybierz swój ulubiony uchwyt Automatyczne i ręczne segmentowe bramy garażowe Hörmann zapewniają większe bezpieczeństwa i lepszą ochronę przeciwwłamaniową Tworzywo sztuczne, kolor czarny Odlew aluminiowy, kolor biały (na bazie RAL 9016) Do garaży bez drugiego wejścia oferujemy opcjonalnie dwie możliwości awaryjnego otwierania automatycznej bramy od zewnątrz (np. w razie awarii zasilania). Do automatycznych bram segmentowych, które nie mają mieć uchwytu, zalecamy zamek do rozryglowania awaryjnego (zdjęcie u góry) z dwustronną wkładką patentową. (brak możliwości zintegrowania z centralnym systemem zamykania domu) Odlew aluminiowy, kolor srebrny Odlew aluminiowy, mosiądz Możesz się też zdecydować na jeden z ośmiu przedstawionych uchwytów wyposażonych w zamek. (możliwość zintegrowania z centralnym systemem zamykania domu) Stal szlachetna szczotkowana Stal szlachetna polerowana Ryglowanie zapadkowe zapewnia większą ochronę przeciwwłamaniową w bramach segmentowych uruchamianych ręcznie W tym systemie ryglowania (zdjęcie u góry) stabilna tarcza zapadkowa samoczynnie blokuje się na masywnym trzpieniu. W ten sposób brama jest zaryglowana i zabezpieczona przed włamaniem. Odlew aluminiowy, kolor rustykalny Odlew aluminiowy, kolor brąz Zlicowaną wkładkę patentową można zintegrować z centralnym systemem zamykania domu. 9

10 Wyrzuć starą bramę, wstaw nową Szybko i czysto, w tym samym dniu Bramy w wymiarach znormowanych do modernizacji garaży Nie musisz już przepłacać za bramę na wymiar Kto dziś remontuje swój dom, najczęściej wymienia zużytą już bramę uchylną na nowoczesną segmentową bramę garażową. Taka brama porusza się lżej i ciszej, otwór przejazdu jest większy i przede wszystkim jest więcej miejsca w i przed garażem. Słuszną decyzją jest w tym przypadku wybór automatycznej bramy segmentowej firmy Hörmann. 10

11 Wszystko pasuje. Nowa brama wygląda o wiele lepiej Modernizacja garażu z firmą Hörmann oznacza same korzyści. A oto wszystkie zalety: Szybka, niedroga modernizacja garażu z bramą w dokładnych wymiarach znormowanych. Dopasowane do każdego garażu: montaż za otworem, montaż w otworze oraz do ściany z klinkieru. Szybciej: najbardziej popularne wymiary znormowane mamy w ciągłej sprzedaży. Więcej miejsca do parkowania przed garażem i np. w garażu dla samochodów typu Van. Przejazd też jest znacznie większy. Czysty demontaż i montaż, bez zasadniczych przeróbek ściany Napędy do bram garażowych firmy Hörmann można zamontować niemal zawsze, nawet przy niewielkiej ilości wolnego miejsca Firma Hörmann ma szeroki wybór wymiarów znormowanych bram, dopasowanych do starych bram uchylnych (strony 54). Szybka i niedroga wymiana Modernizacja garażu dzięki dokładnym wymiarom Dzięki wymiarom znormowanym oszczędzasz prawdziwe pieniądze. Drogie wykonania specjalne są w 90% zbędne. Jednak jeśli któryś z wymiarów znormowanych nie będzie pasował do danej sytuacji montażowej, otrzymasz bramę wyprodukowaną na wymiar. Nowa zamiast starej w tym samym dniu Wymiana bramy garażowej Wymiana bramy Szybko i czysto w ciągu jednego dnia. Starą bramę usuniemy bez szkody dla środowiska. Autoryzowani przedstawiciele handlowi firmy Hörmann służą doradztwem! SPRAWDŹ SWOJĄ BRAMĘ. PRZEPROWADŹ TEST BEZPIECZEŃSTWA NA 11

12 Niezmiennie popularne wąskie przetłoczenia Klasyczna wersja bramy Bramy przetłaczane firmy Hörmann można rozpoznać po absolutnie równomiernym rozmieszczeniu przetłoczeń.* Odstępy między nimi są dokładnie dostosowane do różnych wysokości bram. Bramy z przetłoczeniami są dostępne w wersji nieocieplanej, a także w wersji ocieplanej brama zapewnia wtedy izolację cieplną i jest bardziej stabilna. 12

13 Bramy stalowe ocieplane i nieocieplane LTE 40 LPU 40 Przetłoczenia typu S 42 mm LTE 40 z przetłoczeniami typu S nieocieplana LPU 40 z przetłoczeniami typu S ocieplana grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain Szerokość 5000 Wysokość 3000 Woodgrain Szerokość 5500 Wysokość 3000 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. W podobnym wyglądzie dostarczamy również duże bramy segmentowe w znacznie większym zakresie wymiarów stosowane do hal przemysłowych i magazynowych. * W bramach o wysokości wzorcowej Równomierny podział przetłoczeń w bramie i drzwiach bocznych.* Odległość między przetłoczeniami wynosi w zależności od wysokości bramy 117 do 141 mm. 13

14 Zdecydowane linie harmonizujące z architekturą Zawsze na czasie: średnie przetłoczenia Bardzo popularne i nowoczesne Te nowoczesne przetłoczenia można rozpoznać po absolutnie równomiernym rozłożeniu wzoru.* Ocieplane wersje bram garażowych zapewniają wiele możliwości kształtowania architektury i charakteru domu za pomocą barw i dekorów. 14

15 Bramy stalowe ocieplane i nieocieplane LTE 40 Przetłoczenia typu M EPU 40/ LPU 40 Powierzchnia Decograin Golden Oak wiernie naśladuje strukturę drewna. 42 mm 42 mm 42 mm LTE 40 z przetłoczeniami typu M nieocieplana EPU 40 z przetłoczeniami typu M ocieplana grubość płyty bramy 42 / 20 mm LPU 40 z przetłoczeniami typu M ocieplana grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain Szerokość 3000 Wysokość 3000 Woodgrain Szerokość 5000 Wysokość 3000 Woodgrain Szerokość 5500 Wysokość 3000 Silkgrain Szerokość 5000 Wysokość 3000 Silkgrain Szerokość 5000 Wysokość 3000 Decograin Szerokość 5000 Wysokość 3000 Decograin Szerokość 5500 Wysokość 3000 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Wysokiej jakości powierzchnie bram są szczególnie łatwe do utrzymania czystości. Wystarczy polać wodą i brama znowu jest czysta. * W bramach o wysokości wzorcowej Dokładnie równy podział przetłoczeń w bramie i drzwiach.* Odległość między przetłoczeniami w zależności o wysokości bramy wynosi od 234 do 281 mm. 15

16 Wjazd bezpośrednio z ulicy do garażu Eleganckie duże przetłoczenia Moda na zdecydowane linie Ta brama garażowa, w której przetłoczenia tworzą duże powierzchnie o idealnie równym podziale segmentów*, jest wyrazem nowoczesnej architektury i odbiciem panujących trendów. Szczególnie dobrze prezentuje się w jasnych, wesołych barwach jako automatyczna brama z napędem. 16

17 Bramy stalowe ocieplane EPU 40 LPU 40 Przetłoczenia typu L 42 mm 42 mm 42 mm EPU 40 z przetłoczeniami typu L ocieplana grubość płyty bramy 42 / 20 mm LPU 40 z przetłoczeniami typu L ocieplana grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Silkgrain Szerokość 5000 Wysokość 3000 Woodgrain Szerokość 5500 Wysokość 3000 Silkgrain Szerokość 5000 Wysokość 3000 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Zdecydowane linie i kolory decydują o wyglądzie bramy, a o wygodzie napęd do bram automatycznych firmy Hörmann. * W bramach o wysokości wzorcowej Idealnie równy podział przetłoczeń w bramie i drzwiach bocznych.* 17

18 Popularne małe kasetony Zawsze i wszędzie dobrze wyglądają Bramy kasetonowe firmy Hörmann mają ciekawy wygląd dzięki równomiernie rozłożonym kasetonom. Odległość między nimi na szerokości i wysokości bramy oraz na krawędziach jest dokładnie taka sama. W bramach ocieplanych o specjalnych szerokościach inne mogą być odstępy na krawędziach, co jest jednak niemal niewidoczne. 18

19 Bramy stalowe ocieplane i nieocieplane LTE 40 EPU 40 Kasetony typu S Powierzchnia Decograin Golden Oak wiernie naśladuje strukturę drewna. 42 mm 42 mm LTE 40 z kasetonami typu S nieocieplana EPU 40 z kasetonami typu S ocieplana grubość płyty bramy 42 / 20 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain Szerokość 3000 Wysokość 3000 Woodgrain Szerokość 5000 Wysokość 3000 Decograin Szerokość 5000 Wysokość 3000 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Przeszklenie design typu sunrise zapewnia indywidualny styl. Więcej informacji znajdziesz na stronie 40. Wymiary kasetonów: 425 x 300 mm 19

20 Klasyczne kasetony średniej wielkości Reprezentacyjne na długie lata Rozmieszczenie kasetonów jest obliczane indywidualnie w zależności od wielkości bramy. Dzięki temu zachowana zostaje idealnie równa odległość między poszczególnymi kasetonami i między kasetonami a krawędzią. Wystarczy porównać. Taka harmonia stanowi charakterystyczną cechę jakościową i jest typowa dla wszystkich bram kasetonowych firmy Hörmann. 20

21 Bramy stalowe ocieplane i nieocieplane LTE 40 LPU 40 Kasetony typu M 42 mm LTE 40 z kasetonami typu M nieocieplana LPU 40 z kasetonami typu M ocieplana grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain Szerokość 5000 Wysokość 3000 Woodgrain Szerokość 5500 Wysokość 3000 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Przeszklenia pełniące rolę elementów dekoracyjnych oraz kolorystyka dobrana odpowiednio do cegły klinkierowej i stylu budowy decydują o niezwykłej atrakcyjności tych bram. Wymiary kasetonów: 650 x 300 mm 21

22 Ekskluzywne duże kasetony Szczególnie efektowne w bramach do podwójnych garaży Wyjątkowo szerokie stalowe kasetony, perfekcyjnie podzielone, zawsze w równych odstępach względem siebie i od krawędzi bramy. Takie ekskluzywne bramy znajdziesz tylko w firmie Hörmann. 22

23 Bramy stalowe ocieplane LPU 40 Kasetony typu L Bardzo komfortowa brama automatyczna wyposażona w superszybki napęd SupraMatic Hörmann do bram garażowych. 42 mm LPU 40 z kasetonami typu L ocieplane grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain Szerokość 5500 Wysokość 2250 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Szczególnie interesujący efekt daje połączenie szerokich kasetonów typu L z przeszkleniem sunrise. Więcej informacji na temat przeszklenia na stronie 40. Wymiary kasetonów: 1034 x 300 mm 23

24 Stalowe bramy segmentowe w stylu rustykalnym. Dekoracyjne kasetony C W bardzo modnym stylu wiejskim Dzięki nowej bramie kasetonowej możesz stylizować swój garaż w rustykalnym charakterze i wcale nie musisz rezygnować z zalet nowoczesnej stalowej bramy segmentowej (patrz strona 52). 24

25 Bramy stalowe ocieplane LPU 40 Kasetony typu C 42 mm LPU 40 z kasetonami typu C ocieplane grubość płyty bramy 42 mm Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Woodgrain szerokość 2500, 2750, 5000, 5500 wysokość 2000, 2125, 2250 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Kasetony C wraz z przeszkleniem i zewnętrznymi okuciami ozdobnymi bardzo dobrze komponują się z modnym obecnie stylem country house. Wymiary kasetonów: 425 x 300 mm. 25

26 Bramy design naturalnie z napędem Te bramy garażowe wyróżnia komfort obsługi i wzornictwo. Dlatego dostarczane są zasadniczo jako bramy automatyczne. Atrakcyjne bramy stalowe typu design Także z drzwiami wejściowymi o dopasowanym wyglądzie Linia produktów typu design firmy Hörmann nadaje budynkom indywidualny akcent i wyróżnia spośród pozostałych. Niepowtarzalny efekt uzyskuje się dzięki wielu możliwościom aranżacji z zastosowaniem stylowych elementów dekoracyjnych. Dotyczy to zarówno samych bram Design jak i bram w połączeniu z drzwiami wejściowymi Design firmy Hörmann. 26

27 Brama garażowa, drzwi boczne i drzwi zewnętrzne ze stylowymi aplikacjami i atrakcyjnymi elementami przeszklenia. Bramy Design z elementami przeszklonymi Wzory 461, 462, 463 i 469 poszerzają ofertę bram stalowych w nowoczesnym wzornictwie z elementami przeszklenia wysokiej jakości. Dotychczas tylko wejście do domu stanowiło swego rodzaju wizytówkę domu. Dzisiaj może nią być także wjazd do garażu, ciekawie zaaranżowany i wykonany na wysokim poziomie. Zachwycą Cię piękne wzory i różnorodne możliwości wykonania. Brama Wzór 469 Drzwi boczne Wzór 469 Brama Wzór 463 Drzwi boczne Wzór 463 Drzwi wejściowe Wzór 170 AF Brama Wzór 457 Rodzaje powierzchni i wymiary bram (maks. szerokości i wysokości w mm) Silkgrain Szerokość 5000 Wysokość 2500 Więcej informacji na temat powierzchni i kolorów bram znajdziesz na stronie 36 i następnych. Drzwi boczne Wzór 457 Drzwi boczne zawsze otwierane do wewnątrz, dostarczane z ościeżnicą blokową lub kątową. Drzwi wejściowe Wzór 188 AF Drzwi wejściowe w takim samym kolorze jak brama garażowa, różnią się jednak od bram minimalnie stopniem połysku, co wynika z materiału użytego do ich wykonania. Więcej wzorów design znajdziesz na stronach 34 i 35, wszystkie drzwi zewnętrzne design znajdziesz w katalogu Drzwi zewnętrzne Hörmann lub na stronach internetowych pod Brama design i drzwi zewnętrzne w modnym kolorze antracytowym CH 703, dopasowane do architektury domu. 27

28 Tradycyjne przetłoczenia w drewnie W rustykalnym stylu Do produkcji bram firmy Hörmann z drewna litego stosuje się starannie sortowane drewno. Pierwszorzędną obróbkę widać w każdym szczególe, w tym także w absolutnie równym podziale przetłoczeń.* Lite drewno poddawane jest uprzednio dwukrotnej impregnacji, co zabezpiecza je przed szkodnikami i sinicą. 28

29 Bramy z wypełnieniem z litego drewna LTH 40 Przetłoczenia typu S Bramy z drewna litego mają większy ciężar własny i dlatego firma Hörmann dostarcza je zasadniczo z mechanizmem sprężyn skrętnych. LTH 40 z przetłoczeniami typu S LTH 40 z przetłoczeniami typu S świerk skandynawski Świerk skandynawski jest jasnym drewnem iglastym, o przeważnie prostym przebiegu włókien. Rdzenie, pojedyncze pęcherze żywiczne, skręcone włókna i żółto-brązowe sęki są zjawiskiem całkowicie naturalnym. świerk kanadyjski Świerk kanadyjski jest drewnem iglastym o zabarwieniu od biało-szarego do szaro-brązowego, o przeważnie prostym przebiegu włókien, z brązowymi, równoległymi pasami włókien mineralnych. Rodzaje drewna i wymiary bram (maks. szerokości i wysokości w mm) Szerokość 5000 Wysokość 3000 Szerokość 5000 Wysokość 3000 Drewno potrzebuje ochrony Drewno poddawane jest wstępnej obróbce w celu zabezpieczenia przed szkodnikami i sinicą. Jednak odbiorca powinien dodatkowo pomalować bramę lakiero-bejcą do drewna, aby zabezpieczyć ją przed działaniem promieni UV, a tym samym zapewnić trwały ładny wygląd bramy. Więcej informacji na stronach internetowych pod: Twoja piękna brama drewniana stanie się bardziej komfortowa, gdy zainstalujesz odpowiedni napęd do bram garażowych. Zalecamy wydajny napęd Hörmann SupraMatic. * W bramach o wysokości wzorcowej Idealnie równy podział przetłoczeń w bramie i drzwiach.* Odległość między frezami zależy od wysokości bramy i wynosi od 117 do 141 mm. 29

30 Reprezentacyjne kasetony z drewna Mistrzowska wprost jakość Jeśli drewno jest elementem decydującym o charakterze naszego domu, szczególnie adekwatna będzie powyższa brama kasetonowa firmy Hörmann. Wykonana jest z sortowanego drewna i poddana przez rzemieślników najlepszej obróbce. 30

31 Bramy z wypełnieniem z litego drewna LTH 40 Kasetony typu V Jeśli zamierzasz pomalować swoją bramę kasetonową z choiny kanadyjskiej na jasny kolor, to bez dopłaty dostarczymy ją zaimpregnowaną i zagruntowaną w kolorze białym. LTH 40 z kasetonami typu V LTH 40 z kasetonami typu V świerk skandynawski Świerk skandynawski jest jasnym drewnem iglastym, o przeważnie prostym przebiegu włókien. Rdzenie, pojedyncze pęcherze żywiczne, skręcone włókna i żółtobrązowe sęki są zjawiskiem całkowicie naturalnym. Rodzaje drewna i wymiary bram (maks. szerokości i wysokości w mm) świerk kanadyjski Świerk kanadyjski jest drewnem iglastym o zabarwieniu od biało-szarego do szaro-brązowego, o przeważnie prostym przebiegu włókien, z brązowymi, równoległymi pasami włókien mineralnych i śladami po kornikach. Szerokość 5000 Wysokość 3000 Szerokość 5000 Wysokość 3000 Drewno potrzebuje ochrony Drewno poddawane jest wstępnej obróbce w celu zabezpieczenia przed szkodnikami i sinicą. Jednak odbiorca powinien dodatkowo pomalować bramę lakiero-bejcą do drewna, aby zabezpieczyć ją przed działaniem promieni UV, a tym samym zapewnić trwały ładny wygląd bramy. Więcej informacji na stronach internetowych pod: Do dalszej obróbki powierzchni, zabezpieczającej przed działaniem promieni UV, można stosować także inne lakiero-bejce do drewna, np. teak. Idealnie równy podział kasetonów w bramie i drzwiach. Wymiary kasetonów są zmienne. 31

32 W bramie skrzydłowej, wzór 405, zamontowane okucia (dostępne opcjonalnie) potęgują efekt wizualny. Kolorystyka dopasowana do architektury obiektu, została wykonana indywidualnie przez inwestora. Wysokiej jakości bramy drewniane typu Design Natura w swej najczystszej postaci Te ekskluzywne bramy ze świerku skandynawskiego lub świerku kanadyjskiego łączą w sobie fachowość obróbki rzemieślniczej z kunsztownie frezowanymi wzorami. Są to bramy z litego drewna, które szczególnie przyciągają wzrok. Bramy te zasadniczo dostarczamy z napędem. 32

33 Bramy z wypełnieniem z drewna litego w 5 atrakcyjnych wzorach i indywidualnym wykonaniu. Bądź kreatywny. Każda brama to unikat. Możesz sam kształtować wygląd swojej bramy, ozdabiając ją inicjałami, numerem domu lub ulubionym wzorem. Projektem może być zwykły rysunek LTH 40 wzór indywidualny świerk skandynawski LTH 40 wzór indywidualny świerk kanadyjski Rodzaje drewna i wymiary bram (maks. szerokości i wysokości w mm) Szerokość 5000 Wysokość 3000 Szerokość 5000 Wysokość 3000 Motiv 403 Kamień naturalny nadaje szczególny wygląd bramom o wzorach 403 i 404. Różnice w kolorach i strukturze drewna są zjawiskiem naturalnym. zieleń tropikalna czerwień multicolor Przykład wzorów frezowanych na indywidualne zamówienie Motiv 404 róż balmoral Naturalnie ciepła barwa drewna i pierwszorzędna rzemieślnicza obróbka bramy i drzwi bocznych podkreślają charakter tego domu. Do garaży bez drugiego wejścia zalecamy wyposażyć bramę w dodatkowy zamek do rozryglowania awaryjnego. Motiv 405 Szczegół: ekskluzywne okucie Na życzenie dostarczamy okucia skrzydeł bramy oraz uchwyty ozdobne do montażu przez odbiorcę. Dwa warianty do wyboru Komplet okuć ekskluzywnych (zdjęcie u góry) lub komplet okuć standardowych, patrz strona 25. Zestawienie wszystkich wzorów bram drewnianych design znajdziesz na stronie

34 Zestawienie wszystkich wzorów bram segmentowych Wzory bram stalowych Wzory bram design ze stali Przetłoczenia typu S Kasetony typu S wzór 450 Przetłoczenia typu M Kasetony typu M wzór 452, wzór 462 (brak ilustracji) Przetłoczenia typu L Kasetony typu L wzór 454 Grubości płyty bramy LTE, nieocieplana EPU, ocieplana 42/20 mm LPU, ocieplana 42 mm Rodzaje powierzchni Woodgrain Silkgrain Decograin Golden Oak Decograin mahoń Więcej informacji na temat bogatej kolorystyki bram ocieplanych znajdziesz na stronach Kasetony typu C wzór 456 Przedstawione warianty wzorów są wyposażone w wysokiej jakości elementy przeszklenia w ramie ze stali nierdzewnej. Szczegółowa ilustracja się na stronie Kasetony typu C, opcjonalnie z okuciami skrzydeł bramy do montażu przez odbiorcę wzór 458

35 Wybierz swój ulubiony wzór bramy ze stali lub litego drewna Wzory bram z litego drewna wzór 451, wzór 461 (brak ilustracji) Przetłoczenia typu S Kasetony typu V wzór 453, wzór 463 (brak ilustracji) wzór 401 wzór 402 wzór 455 wzór 403 wzór 404 wzór 457 wzór 405 Bramy drewniane są dostępne do wyboru z dwóch rodzajów drewna: świerku skandynawskiego (na ilustracji) i choiny kanadyjskiej. Z przyczyn technicznych druku rzeczywiste kolory mogą odbiegać od kolorów przedstawionych w tym prospekcie. Przy zakupie kolorowych bram prosimy zwrócić się o poradę do autoryzowanego sprzedawcy firmy Hörmann. wzór 459, wzór 469 (brak ilustracji) wzór 405, opcjonalnie z okuciami bramy skrzydłowej do zamontowania przez odbiorcę 35

36 Powierzchnie są optymalnie zabezpieczone przed korozją. Następuje skroplenie wody deszczowej, która spływając nie pozostawia smug na powierzchni. Piękne powierzchnie Eleganckie, szlachetne i nowoczesne Zdecyduj się na którąś z trzech atrakcyjnych powierzchni bram stalowych, odpornych na działanie warunków pogodowych: Woodgrain, Silkgrain lub Decograin. 36

37 Długotrwała ochrona przed działaniem niekorzystnych warunków pogodowych: materiał ocynkowany ogniowo wysokiej jakości, obustronna warstwa gruntująca na bazie poliestru Powierzchnia Woodgrain Ta wytrzymała powierzchnia imitująca strukturę drewna i ślady nacięć po pile pozwala naprawiać drobne uszkodzenia w niewidoczny sposób. Powierzchnia Silkgrain Ta półmatowa, elegancka powierzchnia jest szczególnie łatwa w pielęgnacji. Materiał zewnętrzny jest w ok. 25% wzmocniony tak, aby również szerokie bramy były stabilne. Bramy segmentowe Silkgrain są dostępne o szerokości maks mm i wysokości maks mm. Powierzchnia Decograin Odporna na działanie promieni UV okleina foliowa z tworzywa sztucznego, po stronie zewnętrznej stalowych segmentów, dzięki wytłaczanej powierzchni wiernie oddaje charakter drewna. Jej szczególne właściwości zabezpieczające sprawiają, że brama długo zachowa estetyczny wygląd. Powierzchnie Decograin są dostępne w dwóch wariantach wzorów - Golden Oak (górna ilustracja) i mahoniowym (dolna ilustracja). Bramy są pomalowane od strony wewnętrznej z reguły w kolorze szarobiałym (RAL 9002). 37

38 Kolorowe bramy przyciągają uwagę. Świat kolorowych bram Coś więcej niż tylko brama Swoją bramę garażową możesz dopasować do całej koncepcji kolorystycznej domu: do fasady, dachu, drzwi wejściowych, okien. Uzyskasz w ten sposób efekt pełnej harmonii. 38

39 W 15 kolorach preferowanych w tej samej cenie i standardowo w niedrogim kolorze białym Standardowo w kolorze białym Nieocieplane i ocieplane bramy stalowe są standardowo dostarczane w kolorze białym. Ocieplane bramy stalowe Ocieplane bramy i drzwi boczne są dostępne dodatkowo w 15 niedrogich kolorach preferowanych, w nowym kolorze antracytowym CH 703 i w niemal 200 kolorach z palety RAL. Wyjątek stanowią kolory perłowe, świecące i metalizujące. Ciemnych kolorów należy unikać w ocieplanych bramach stalowych, wystawionych na działanie promieni słonecznych z powodu możliwości wypaczania się segmentów i pogorszenia sprawności bramy. biały RAL 9016 antracytowy RAL 7016 szary RAL 7040 zielony RAL 6009 brązowy RAL 8028 zielony RAL 6005 Strona odwrotna bram białych i kolorowych malowana jest zasadniczo na kolor szaro-biały (RAL 9002). Wyjątkowo w firmie Hörmann W tym niezwykle szlachetnym kolorze (CH 703), pasującym do atrakcyjnych wzorów drzwi zewnętrznych Hörmann, dostępne są teraz także ocieplane segmentowe bramy garażowe. Więcej informacji na ten temat uzyskasz u autoryzowanego sprzedawcy firmy Hörmann. Pasujące do siebie bramy i drzwi brązowy RAL 8003 gołębi RAL 5014 ochra RAL 8001 stalowo-szary RAL 5011 szary RAL 7040 szafirowy RAL 5003 antracytowy CH 703 jasno-szary RAL 7035 rubinowy RAL 3003 Z przyczyn technicznych druku rzeczywiste kolory mogą odbiegać od kolorów przedstawionych w tym prospekcie. Przy zakupie kolorowych bram prosimy zwrócić się o poradę do autoryzowanego sprzedawcy firmy Hörmann. Wszystkie kolory na bazie RAL. kamienno-szary RAL 7030 jasna kość słoniowa RAL 1015 Ościeżnice Maskownica wyrównująca nadproże jest zawsze taka sama jak segmenty bramy. (1) Boczne ościeżnice mają standardowo kolor biały, w strukturze Woodgrain (1). Jeśli boczne ościeżnice nie pasują do ścian budynku, polecamy montaż opcjonalnych maskowanic do ościeżnic, takich samych jak brama (2). (2) 39

40 Przeszklenia kasetonowe Wzory klasyczne Podkreśl atrakcyjne akcenty Stylowo zintegrowane przeszklenie Kasetony klasyczne typu S (425 x 300 mm) S0 S1 Przeszklenia nadają bramie indywidualny wygląd, dopasowany do okien, drzwi wejściowych i architektury budynku. Do wyboru istnieją na przykład wielkoformatowe segmenty świetlne stosowane w bramach do garaży pracowni lub też klasyczne przeszklenia ozdobne ze szczeblinami do bram kasetonowych. Bardzo efektowne wzory przeszklenia typu Sunrise pozwolą codziennie podziwiać przez bramę wschód słońca. Powyżej przedstawiono klasyczne przeszklenia do bram kasetonowych na przykładzie bramy o szerokości 2500 mm. S2 Tylko w produktach Hörmann Kasetony klasyczne typu M (650 x 300 mm) M0 M1 M2 DURATEC najwyższa odporność na zarysowania przeszkleń firmy Hörmann w bramach garażowych Nowe przeszklenie DURATEC z tworzywa sztucznego jest znane z zastosowania w reflektorach samochodowych. Jest ono wyjątkowo odporne na zarysowania i zachowuje swoją przejrzystość nawet mimo częstych zabiegów czyszczących czy silnych obciążeń mechanicznych. Przeszklenia do bram kasetonowych Wzory klasyczne typu Sunrise szczebliny: tworzywo sztuczne, standardowo kolor biały, na życzenie w kolorze bramy. W bramach Decograin rama jest lakierowana w kolorze dopasowanym do wzoru płyty bramy. Przeszklenie: w zależności od typu bramy szyba pojedyncza lub podwójna z tworzywa sztucznego, przezroczysta lub o strukturze kryształkowej. Kasetony klasyczne typu L (1034 x 300 mm) L0 L1 L2 Kasetony drewniane klasyczne typu V Wskazówka: montaż przeszklenia nie jest możliwy w obu dolnych segmentach bramy. V0 40 (wymiary kasetonów zależą od wielkości bramy)

41 Przeszklenia kasetonowe Atrakcyjne wzory przeszklenia typu Sunrise Przeszklenia kasetonowe Wzory z kasetonami C Kasetony Sunrise typu S Wymiary kasetonów 425 x 300 mm Kasetony C sunrise (1034 x 300 mm) Szerokość 2130 do 2500 mm S10 szerokość 2500 i 2750 mm C10 Szerokość 2510 do 3500 mm Szerokość 3510 do 4000 mm S20 S30 S40 W nowych kasetonach C istnieją do wyboru następujące warianty przeszkleń sunrise: C 10 do bram o szerokości 2500 i 2750 mm, C 30 (double, 2 x C 10) do bram o szerokości 5000 i 5500 mm oraz trzy klasyczne przeszklenia kasetonów S, S0, S1 i S2, wymiary kasetonów 425 x 300 mm. Szerokość 4010 do 4750 mm S60 Prezentowane jest przeszklenie sunrise do kasetonów C na przykładzie bramy o szerokości 2500 mm. Szerokość 4760 do 5000 mm Kasetony Sunrise typu M Szerokość 2250 do 2970 mm Wymiary kasetonów 650 x 300 mm M10 M20 Warianty przeszklenia do wzorów z przetłoczeniami: Przeszklenie typu D Szerokość 2980 do 3690 mm Szerokość 3700 do 4420 mm Szerokość 4430 do 5140 mm Kasetony Sunrise typu L M30 M50 Wymiary kasetonów 1034 x 300 mm Do wszystkich typów bram i drzwi bocznych z przetłoczeniami poziomymi, powierzchnią Woodgrain i Decograin. Rama przeszklenia: z tworzywa sztucznego, w kolorze czarnym, białym lub na życzenie w kolorze bramy. Wymiary w świetle: 602 x 132 mm Segmenty świetlne w profilach z aluminium Szerokość 2250 do 3400 mm Szerokość 3410 do 4490 mm Szerokość 4500 do 5500 m Następujące wzory dostępne są w wersji podwójnej: S 50 (2 x S10) szerokość 4760 do 5000 mm M 40 (2x M10) szerokość 4430 do 5140 mm L 30 (2 x L10) szerokość 4500 do 5500 mm L10 L20 L40 Do bram typu LTE / LPU 40 i drzwi bocznych z przetłoczeniami, o powierzchni w strukturze Woodgrain i Silkgrain. Rama przeszklenia: aluminiowe profile zamknięte, trawione w kolorze naturalnym (E6/EV1), na życzenie w kolorze bramy. Przeszklenie: w zależności od typu bramy szyba pojedyncza lub podwójna z tworzywa sztucznego, przezroczysta lub o strukturze kryształkowej. Specjalne przeszklenia i kratki na życzenie. Przeszklone elementy do bram design - patrz strona 27 41

42 Drzwi boczne Hörmann na życzenie dostępne z przeszkleniem, w wielu kolorach i wariantach wykończenia powierzchni, pasujące do wyglądu bramy. Drzwi boczne dobrane do bramy W firmie Hörmann z wyglądu zawsze takie same Jeśli planujesz boczne wejście do garażu, powinieneś także pomyśleć o tym, jak będzie się komponować całość. Drzwi boczne dobrane do bramy wyglądają o wiele lepiej i są również bardzo praktyczne. Możesz szybko wyjąć z garażu rowery lub narzędzia ogrodnicze bez konieczności otwierania całej bramy. 42

43 Do każdej bramy takie same drzwi Ościeżnica blokowa Ościeżnica kątowa Przetłoczenia typu S Kasetony typu S Stalowe drzwi boczne dostarczamy w 3 wariantach Typ profilu 1 z aluminiową ościeżnicą blokową i wąską ramą W zależności od wysokości drzwi klamka umieszczona jest na wysokości od 950 do 1150 mm od poziomu gotowej posadzki (OFF). Zalecane do montażu za otworem, otwierane do wewnątrz. Typ profilu 2 z aluminiową ościeżnicą blokową i szeroką ramą Klamka umieszczona na stałej wysokości 1050 mm od poziomu gotowej posadzki (OFF). Zalecane do montażu za lub w otworze, otwierane do wewnątrz lub na zewnątrz. Drzwi z kasetonami montowane tylko za otworem. Rama płyty drzwiowej oraz rama maskująca w drzwiach bocznych składają się z profili aluminiowych odpornych na działanie warunków pogodowych (głębokość montażowa 60 mm), uszczelnionych na całym obwodzie. Powierzchnia dopasowana do bram, dostępna w strukturze Woodgrain, Silkgrain lub Decograin. Niedrogie rozwiązanie z ościeżnicą kątową Położenie klamki w zależności od wysokości drzwi między 1005 a 1068 od poziomu gotowej posadzki (OFF). Rama płyty bramy ze ściskanego profilu aluminiowego. (głębokość montażowa 50 mm) Przetłoczenia typu M Kasetony typu M Drzwi boczne Hörmann są gotowe do montażu, dostarczane z zamkiem wpuszczanym z wkładką patentową, kompletem zaokrąglonych klamek z okrągłym szyldem, a w modelach z ościeżnicą blokową z zawiasami regulowanymi w 3 płaszczyznach. Komplet klamek Standardowo obustronnie klamki z tworzywa sztucznego lub na życzenie klamka z gałką. Dostarczane we wszystkich wariantach materiałowych, dobrane do okucia bramy. Patrz strona 9. Rodzaje powierzchni drzwi stalowych Woodgrain, Silkgrain, Decograin Przeciwwłamaniowe ryglowanie 3-punktowe Wyposażenie specjalne do profilu typ 2 z zapadką, ryglem, 2 hakami zamykającymi i okrągłym szyldem przeciwwłamaniowym kl. 2 według DIN V EN V Rodzaje drewna świerk skandynawski, choina kanadyjska Przetłoczenia typu L Przetłoczenia M, Decograin Golden Oak Kasetony typu V Takie same wykończenie powierzchni ramy, ościeżnicy i skrzydła w drzwiach bocznych Decograin z ościeżnicą blokową daje harmonijny obraz całości. W drzwiach bocznych Decograin z ościeżnicą kątową rama i ościeżnica są lakierowane w kolorze pasującym do powierzchni płyty. 43

44 Dzięki drzwiom wbudowanym w bramie masz wygodny dostęp do wszystkich sprzętów przechowywanych w garażu: narzędzi ogrodniczych, rowerów... Drzwi w bramie bez wystającego progu Nie musisz już za każdym razem otwierać całej bramy Taką kombinację bramy i drzwi polecamy szczególnie wtedy, gdy nie ma miejsca na montaż drzwi bocznych. Ocieplane bramy segmentowe ze stali typ LPU 40 oferujemy z powierzchnią Woodgrain. 44

45 Drzwi w bramie bez wystającego progu ułatwiają wejście do garażu. Dostępne do bram o szerokości do 4000 mm W bramach z wbudowanymi drzwiami szczególnie ważne jest wykonanie dokładnego pomiaru i fachowego montażu przez autoryzowanego sprzedawcę firmy Hörmann. Tylko w produktach Hörmann Teraz z płaskim progiem ze stali nierdzewnej, wysokim na jedynie 10 mm po środku i 5 mm na krawędziach. Zmniejsza ryzyko potknięcia i ułatwia przejazd urządzeń na kółkach. Drzwi w bramie otwierają się z reguły na zewnątrz i są umieszczone centralnie. W bramach o szerokości ponad 3500 mm (kasetony M ponad 3000 mm) istnieje możliwość, a nawet konieczność decentralnego umieszczenia drzwi. Drzwi w bramie o powierzchni Decograin mają ramę lakierowaną na życzenie w kolorze dopasowanym do wzoru dekoracyjnego. Aluminiowa rama drzwi jest standardowo eloksalowana w kolorze naturalnym, opcjonalnie dostępna także w kolorze drzwi. W przypadku powierzchni Decograin, Golden Oak i mahoń rama jest na życzenie lakierowana w dopasowanym kolorze. Aluminiowa rama drzwiowa jest standardowo eloksalowana w kolorze naturalnym. Obszar ramy oraz cała płyta drzwiowa posiada zabezpieczenie przed przytrzaśnięciem dłoni. Górny segment bramy jest na całej szerokości, także w obszarze drzwi zaopatrzony w uszczelkę nadproża. Uwaga: aby dodatkowo zwiększyć bezpieczeństwo Twojej bramy z wbudowanymi drzwiami bez wystającego progu, zalecamy montaż opcjonalnej fotokomórki wyprzedzającej VL2. Okucia: górny samozamykacz, zamek wpuszczany z wkładką patentową, komplet klamek (wygiętych i spłaszczonych) z rozetami. Ręcznie uruchamiane bramy z wbudowanymi drazwiami nie mają zewnętrznego uchwytu. Bramy te są ryglowane od wewnątrz. 45

46 Nowoczesny nadajnik HSD 2 charakteryzuje się wysokiej jakości obudową z metalu i ekskluzywnym wyglądem, wyróżnionym nagrodą reddot design award. Do zawieszenia z kółkiem na klucze. Akcesoria do bram automatycznych Ergonomiczne, mobilne, najnowocześniejsze wzornictwo Czteroprzyciskowy nadajnik wchodzi w zakres dostawy wszystkich automatycznych bram Hörmann. Ponadto piloty Hörmann są wyposażone w kółko na klucze i mieszczą się w torebce lub kieszeni kurtki. Mamy też dodatkowe dwa piloty dla członków Twojej rodziny. 46

47 Komfortowe akcesoria Mini-nadajnik HSM4 na 4 funkcje (standardowo) Mikro-nadajnik HSE 2 na 2 funkcje, w komplecie z kółkiem na klucze Nadajnik HSP 4 z blokadą klawiszy, na 4 funkcje, w komplecie z kółkiem na klucze Nadajnik HS 4 na 4 funkcje Nadajnik HS 1 na jedną funkcję W samochodzie jest zawsze pod ręką, chowany w miejscu zapalniczki. Korzystna alternatywa w stosunku do systemu zdalnego sterowania wybudowanego w samochodzie. HSD 2-A z blokadą klawiszy, na 2 funkcje, kolor aluminium HSD 2-C z blokadą klawiszy, na 2 funkcje, chromowany z połyskiem Nadajnik HSZ 2 na 2 funkcje Nadajnik HSZ 1 // NOWOŚĆ na jedną funkcję Zapytaj autoryzowanego sprzedawcę o zestaw samochodowy (HSZ i odbiornik). Od zimy 2007 Sprawdzona technika Hörmann Zabezpieczenie przed nieuprawnionym dostępem poprzez bilion możliwości kodowania radiowego Stabilny zasięg zapewnia częstotliwość radiowa 868,3 MHz Kompatybilny z homelink (wersja 7) Odporny na uderzenia dzięki na stałe wbudowanej antenie Uproszczone kopiowanie kodu z jednego pilta do drugiego Nadajniki kompatybilne z io-homecontrol Nadajnik HSH io // NOWOŚĆ Na wyświetlaczu komfortowego pilota możesz odczytywać wszystkie polecenia, operacje i każdorazowy status wszystkich produktów podłączonych do systemu io-homecontrol. Nadajnik HSM4 io // NOWOŚĆ 4-przyciskowy nadajnik w formacie mini może obsługiwać maks. 2 urządzenia. Diody informujące o statusie podają meldunek zwrotny o wykonaniu polecenia. 47

48 Jeśli masz sterownik kodowy, nie musisz zabierać ze sobą kluczy ani pilota do zdalnej obsługi. Podświetlana klawiatura ułatwia w ciemności wprowadzanie kodu. Wszystko wokół garażu Raz zainstalowane, na zawsze komfortowe Prezentujemy bogatą ofertę akcesoriów specjalnie dopasowaną do wymagań klientów dla zwiększenia komfortu i bezpieczeństwa obsługi. W zakresie doboru wyposażenia doradztwem służą autoryzowani przedstawiciele firmy Hörmann. 48

49 Stacjonarne akcesoria komfortowe Częstotliwość radiowa 868,3 MHz zapewnia stabilny zasięg. Obecnie najlepsza alternatywa spośród dopuszczonych częstotliwości radiowych. Sterownik radiowo-kodowy z podświetlaną klawiaturą Sterownik radiowo-kodowy firmy Hörmann jest dostępny w dwóch wersjach. Łatwy w instalacji, gdyż nie wymaga prowadzenia przewodów. Wpisany kod cyfrowy jest przesyłany drogą radiową. Sterownik radiowokodowy FCT 3b z klapką ochronną ESU, ESA Niedrogi FCT 3b z trzema funkcjami, wyposażony dla ochrony w zamykaną klapkę. Komfortowy FCT 10b z dziesięcioma funkcjami ma klawiaturę foliową odporną na działanie warunków pogodowych. Sterownik radiowokodowy FCT 10b Sterownik na klucz W dwóch wersjach: na- lub podtynkowej, w komplecie z 3 kluczami. STUP, STAP Sterownik kodowy z podświetlaną klawiaturą W CTR 1b (na 1 funkcję) wystarczy po prostu wpisać swój osobisty kod cyfrowy. CTR 3b pełni trzy takie same funkcje. Sterownik kodowy CTV 1/CTV 3 (brak zdjęcia) jest wyposażony klawiaturę zabezpieczoną przed wandalizmem, posiada takie same funkcje jak CTR 1b/CTR 3b, dostępny od zimy Dwie wersje transpondera Zakodowany klucz czytnika wystarczy przytrzymać ok. 2 cm przed sterownikiem. W komplecie dwa klucze, więcej kluczy na życzenie. TTE 12 może rozpoznawać do dwunastu kluczy. Sterownik kodowy CTR 1b/3b Transponder TTE 12 Transponder TTR Sterownik wewnętrzny z podświetlanym przyciskiem Przy pomocy IT 1b otwierasz bramę za pomocą podświetlanego przycisku. IT 3b do napędów SupraMatic oferuje ponadto możliwość oddzielnego sterowania oświetleniem napędu i odłączania napędu np. przed wyjazdem na urlop. Wewnętrzny sterownik radiowy Przy pomocy FIT 2 można obsługiwać dwa napędy lub funkcje napędu. Sterowanie odbywa się za pomocą przycisków impulsowych lub podłączonych opcjonalnie sterowników na klucz. które można wyłączać na FIT 2 np. przed wyjazdem na urlop. IT 1b IT 3b FIT 2 Komfortowy TTR może rozpoznawać do 100 kluczy. Czytnik odcisków na dwie funkcje Wystarczy odcisk Twojego palca, żeby bezpiecznie i wygodnie otworzyć bramę garażową. Druga funkcja służy do sterowania np. drugą bramą garażową, bramą wjazdową lub drzwiami zewnętrznymi. Czytnik odcisków jest dostępny w dwóch wersjach: jako FL 12 na 12 odcisków palców lub jako FL 100 na 100 odcisków. Dostępny także w specjalnej wersji wykonania do drzwi zewnętrznych Hörmann (brak zdjęcia). Czytnik odcisków FL 12/FL 100 Fotokomórka Natychmiast rozpoznaje pojazdy i osoby. Oto jest bezpieczeństwo, które szczególnie doceniają rodzice. 49

50 Parametry bezpieczeństwa zgodnie z normą europejską U Zabezpieczenie przed opadnięciem Brama nie może opaść! Zabezpieczenie przed przytrzaśnięciem Bramy segmentowe firmy Hörmann, zarówno te obsługiwane ręcznie jaki i wyposażone w napęd, są kontrolowane i certyfikowane zgodnie z wysokimi wymogami normy europejskiej Już bardziej bezpiecznie być nie może. Sprawdź: porównanie się opłaca! Patent firmy Hörmann Mechanizm sprężyn skrętnych ze zintegrowanym zabezpieczeniem przed pęknięciem sprężyny Bramy segmentowe wyposażone obustronnie w mechanizm sprężyn skrętnych posiadają opatentowane zabezpieczenie przed pęknięciem sprężyny. W razie ewentualnego pęknięcia sprężyny zabezpieczenie natychmiast zatrzymuje bramę i płyta nie opada. Patent firmy Hörmann Mechanizm sprężyn naciągowych z systemem sprężyna w sprężynie W bramach segmentowych firmy Hörmann podwójne sprężyny naciągowe i podwójne stalowe liny z drutu z każdej strony zabezpieczają płytę bramy przed opadnięciem. Opatentowany system sprężyna w sprężynie zabezpiecza przed wypadnięciem sprężyny, co eliminuje ryzyko skaleczenia. Zabezpieczone prowadzenie bramy w bezpiecznych szynach bieżnych Regulowane i opatentowane rolki bieżne, stabilne wsporniki rolkowe i bezpieczne prowadnice uniemożliwiają wypadnięcie płyty bramy, która jest bezpiecznie odstawiana pod stropem. Patent firmy Hörmann Zapewniamy Ci największe bezpieczeństwo Bramy zabezpieczone przed opadnięciem chronią przed przytrzaśnięciem Mottem przewodnim naszej filozofii produktu jest bezpieczeństwo przede wszystkim. Dowodem są liczne patenty na rewelacyjne rozwiązania z zakresu bezpieczeństwa. W związku z tym bramy segmentowe firmy Hörmann spełniają oczywiście wymagania normy europejskiej U. 50

51 Ułatwiony montaż napędu Napędy Hörmann do bram segmentowych można od zaraz montować bezpośrednio na wzmocnionym profilu łączącym bram segmentowych o szerokości do 3000 mm. Nie ma ryzyka przytrzaśnięcia! Zabezpieczenie przed przytrzaśnięciem na ościeżnicach bocznych W bramach firmy Hörmann ościeżnice są całkowicie zamknięte od dołu do góry. Przytrzaśnięcie dłoni między płytą bramy a ościeżnicą jest po prosu niemożliwe! Prowadzenie liny między płytą bramy a ościeżnicami Wewnętrzne prowadzenie liny stanowi kolejny element zabezpieczający w bramach segmentowych firmy Hörmann. Patent firmy Hörmann Zabezpieczenie przed przytrzaśnięciem po wewnętrznej i zewnętrznej stronie płyty oraz na zawiasach Niepowtarzalny kształt segmentów bramy eliminuje ryzyko zgniecenia palców, zarówno między segmentami, jak i w zawiasach. Takie zabezpieczenie oferuje tylko firma Hörmann. 51

52 Właściwości bram zgodnie z normą europejską U Izolacja cieplna Izolacja akustyczna Szczelność Obciążenie wiatrowe Izolacja cieplna bramy stalowe, ocieplane 42 / 20 mm segment płyta bramy zamontowana brama 1) bramy stalowe, ocieplane 42 mm segment płyta bramy zamontowana brama 1) U=1,00 W/m 2 K U=1,36 W/m 2 K U=1,80 W/m 2 K U=0,50 W/m 2 K U=0,90 W/m 2 K U=1,30 W/m 2 K Istotne właściwości użytkowe bram garażowych firmy Hörmann są poddawane badaniom i certyfikowane. Obok wymogów bezpieczeństwa stanowią one bardzo ważne kryterium przy wyborze bramy. Przykładem może być: izolacja cieplna i akustyczna w przypadku garaży wykorzystywanych jako miejsce do pracy, szczelność w przypadku bram montowanych na eksponowanych miejscach oraz obciążenie wiatrowe w przypadku garaży stawianych w regionach narażonych na częste występowanie wiatrów. bramy stalowe, nieocieplane płyta bramy zamontowana brama 1) bramy z wypełnieniem z drewna litego płyta bramy zamontowana brama 1) Izolacja akustyczna bramy stalowe, nieocieplane bramy stalowe, ocieplane 42 /20 mm bramy stalowe, ocieplane 42 mm U=6,00 W/m 2 K U=6,40 W/m 2 K U=2,50 W/m 2 K U=2,90 W/m 2 K R=ca. 20 db R=ca. 21 db R=ca. 22 db Szczelność Powietrze Bramy stalowe, nieocieplane klasa 0* Bramy stalowe, ocieplane z przetłoczeniami (bez typu L) klasa 2 Bramy stalowe ocieplane z kasetonami i przetłoczeniami typu L klasa 3 Bramy z wypełnieniem z drewna litego klasa 0* Woda Bramy stalowe, nieocieplane klasa 0* Bramy stalowe, ocieplane klasa 3** Bramy z wypełnieniem z drewna litego klasa 0* * Bramy ze szczelinami wentylacyjnymi, na zapytanie w klasach 2-3 ** ciśnienie wody do 70 Pa Obciążenie wiatrowe Bramy stalowe, nieocieplane klasa 2 Bramy stalowe, ocieplane 42 /20 mm klasa 3 Bramy stalowe, ocieplane 42 mm klasa 3 Bramy z wypełnieniem z drewna litego klasa 3 Wyższe klasy obciążenia wiatrowego na zapytanie 1) Wartość współczynnika U dotyczy zamontowanych bram o powierzchni 10 m 2 bez przeszklenia Potwierdzona jakość Długotrwała ochrona Firma Hörmann prowadzi już teraz dokumentację właściwości produktów, wg normy europejskiej nr U. Czarno na białym widać, że nasze sprawdzone produkty są warte swej ceny. Porównajcie sami. 52
