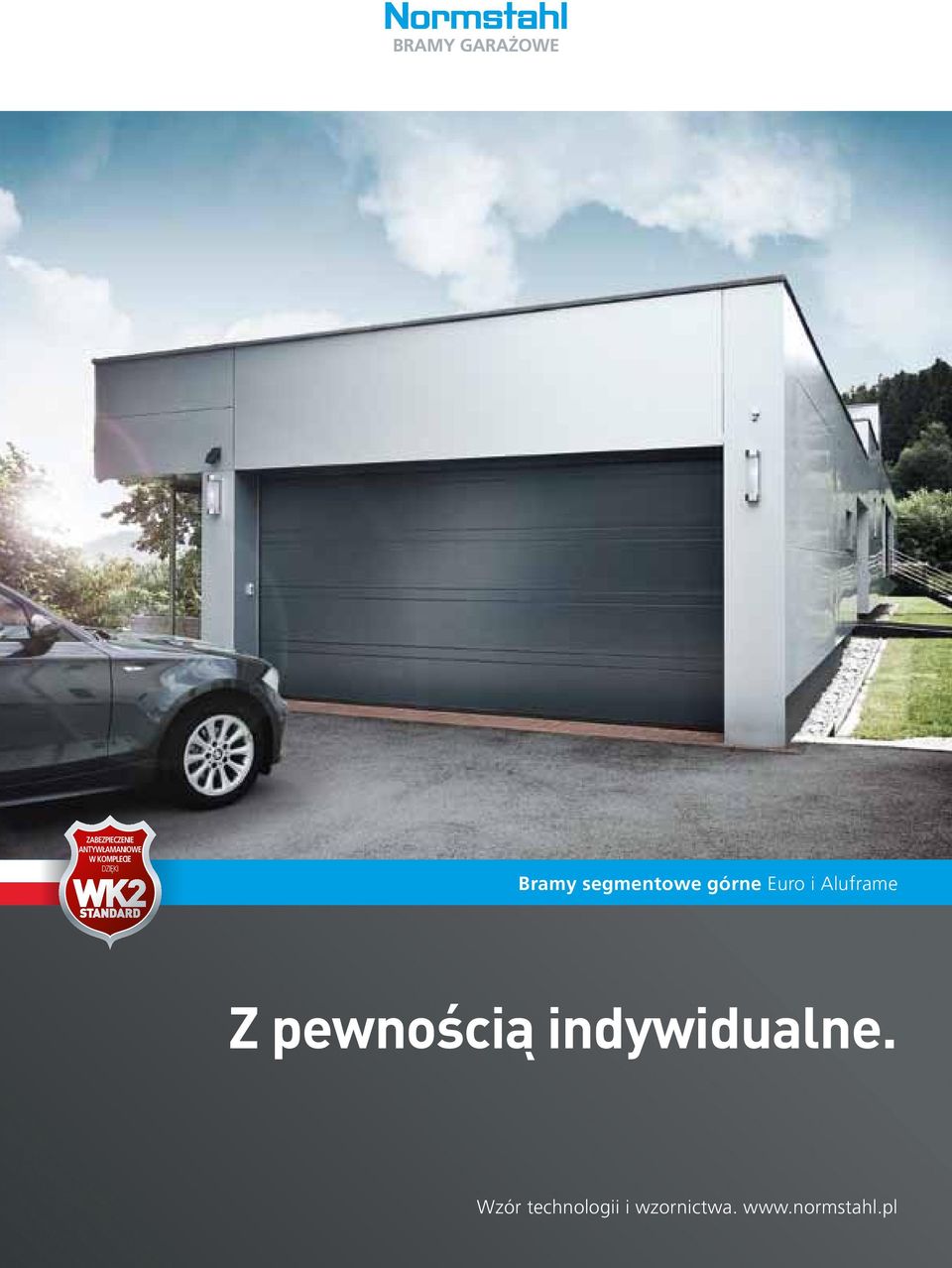

1 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Bramy segmentowe górne Euro i Aluframe Z pewnością indywidualne. Wzór technologii i wzornictwa.

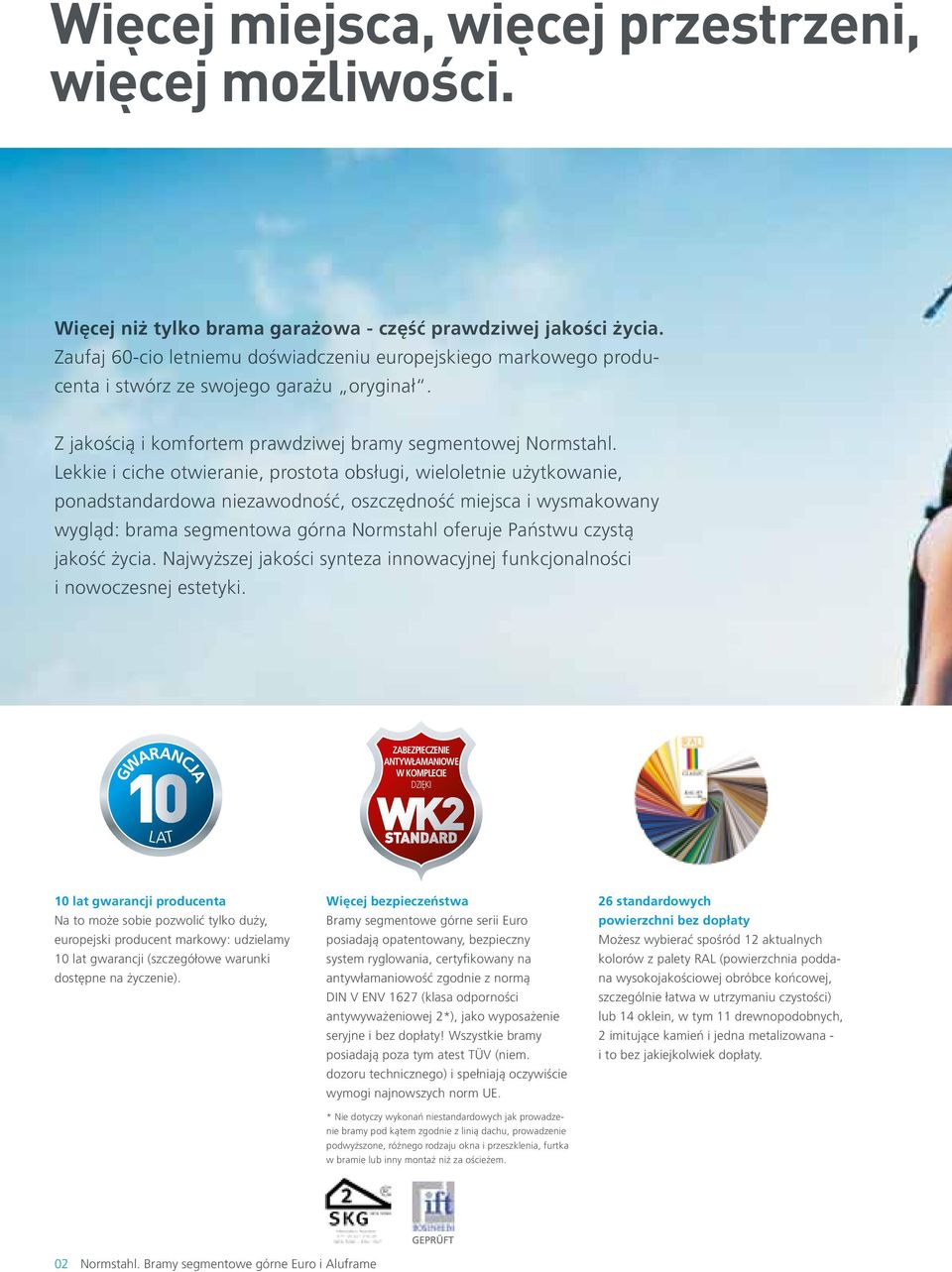

2 Więcej miejsca, więcej przestrzeni, więcej możliwości. Więcej niż tylko brama garażowa - część prawdziwej jakości życia. Zaufaj 60-cio letniemu doświadczeniu europejskiego markowego producenta i stwórz ze swojego garażu oryginał. Z jakością i komfortem prawdziwej bramy segmentowej Normstahl. Lekkie i ciche otwieranie, prostota obsługi, wieloletnie użytkowanie, ponadstandardowa niezawodność, oszczędność miejsca i wysmakowany wygląd: brama segmentowa górna Normstahl oferuje Państwu czystą jakość życia. Najwyższej jakości synteza innowacyjnej funkcjonalności i nowoczesnej estetyki. INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR 10 lat gwarancji producenta Na to może sobie pozwolić tylko duży, europejski producent markowy: udzielamy 10 lat gwarancji (szczegółowe warunki dostępne na życzenie). Więcej bezpieczeństwa Bramy segmentowe górne serii Euro posiadają opatentowany, bezpieczny system ryglowania, certyfikowany na antywłamaniowość zgodnie z normą DIN V ENV 1627 (klasa odporności antywyważeniowej 2*), jako wyposażenie seryjne i bez dopłaty! Wszystkie bramy posiadają poza tym atest TÜV (niem. dozoru technicznego) i spełniają oczywiście wymogi najnowszych norm UE. * Nie dotyczy wykonań niestandardowych jak prowadzenie bramy pod kątem zgodnie z linią dachu, prowadzenie podwyższone, różnego rodzaju okna i przeszklenia, furtka w bramie lub inny montaż niż za ościeżem. 26 standardowych powierzchni bez dopłaty Możesz wybierać spośród 12 aktualnych kolorów z palety RAL (powierzchnia poddana wysokojakościowej obróbce końcowej, szczególnie łatwa w utrzymaniu czystości) lub 14 oklein, w tym 11 drewnopodobnych, 2 imitujące kamień i jedna metalizowana - i to bez jakiejkolwiek dopłaty. 02 Normstahl. Bramy segmentowe górne Euro i Aluframe

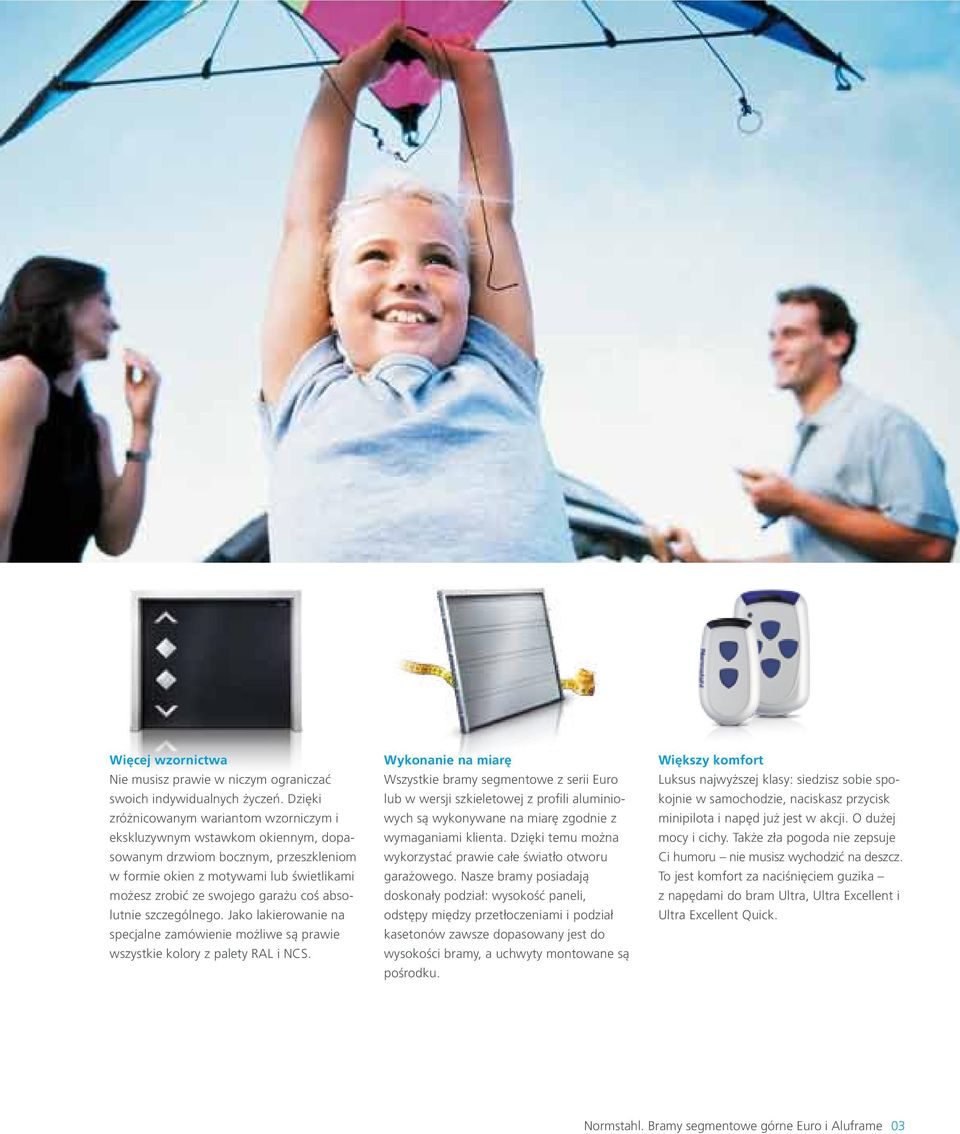

3 Więcej wzornictwa Nie musisz prawie w niczym ograniczać swoich indywidualnych życzeń. Dzięki zróżnicowanym wariantom wzorniczym i ekskluzywnym wstawkom okiennym, dopasowanym drzwiom bocznym, przeszkleniom w formie okien z motywami lub świetlikami możesz zrobić ze swojego garażu coś absolutnie szczególnego. Jako lakierowanie na specjalne zamówienie możliwe są prawie wszystkie kolory z palety RAL i NCS. Wykonanie na miarę Wszystkie bramy segmentowe z serii Euro lub w wersji szkieletowej z profili aluminiowych są wykonywane na miarę zgodnie z wymaganiami klienta. Dzięki temu można wykorzystać prawie całe światło otworu garażowego. Nasze bramy posiadają doskonały podział: wysokość paneli, odstępy między przetłoczeniami i podział kasetonów zawsze dopasowany jest do wysokości bramy, a uchwyty montowane są pośrodku. Większy komfort Luksus najwyższej klasy: siedzisz sobie spokojnie w samochodzie, naciskasz przycisk minipilota i napęd już jest w akcji. O dużej mocy i cichy. Także zła pogoda nie zepsuje Ci humoru nie musisz wychodzić na deszcz. To jest komfort za naciśnięciem guzika z napędami do bram Ultra, Ultra Excellent i Ultra Excellent Quick. Normstahl. Bramy segmentowe górne Euro i Aluframe 03

4 Naturalne piękno EURO NATURE Nowość! Brama segmentowa górna automatyczna EUROSTYLE-ISO w dekorze dąb mokka 090 Naturalnie piękne i solidne jak stal. Tak prezentuje się nowa seria Euro Nature firmy Normstahl. Czy to wiąz, wenge czy łupek: 11 dekorów drewnopodobnych i 2 dekory imitujące kamień do wyboru dla twojej bramy. Obojętnie na jaki się zdecydujesz: 10 lat gwarancji obowiązuje. 04 Normstahl. Bramy segmentowe górne Euro i Aluframe

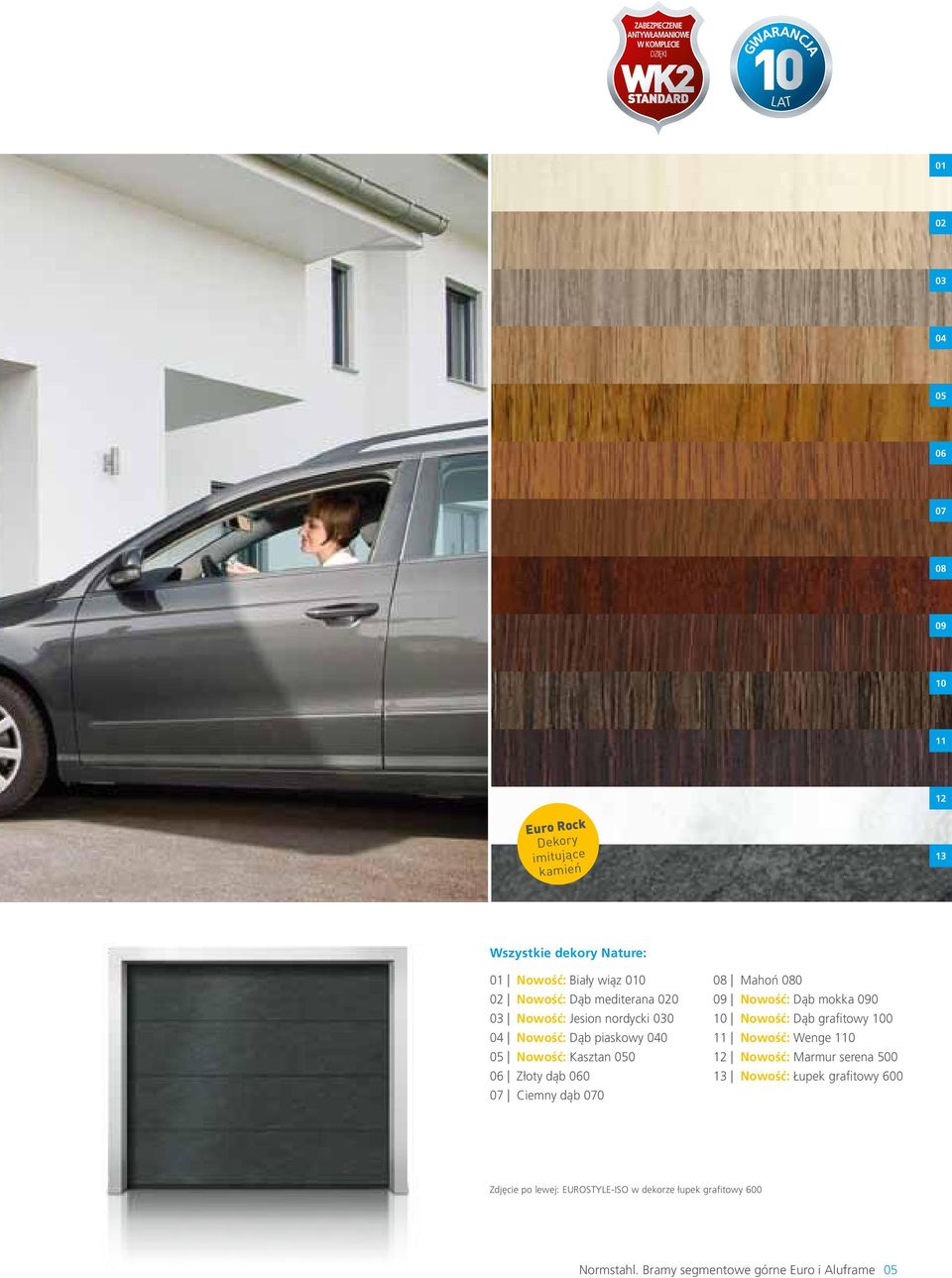

5 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Euro Rock Dekory imitujące kamień 13 Wszystkie dekory Nature: 01 Nowość: Biały wiąz Nowość: Dąb mediterana Nowość: Jesion nordycki Nowość: Dąb piaskowy Nowość: Kasztan Złoty dąb Ciemny dąb Mahoń Nowość: Dąb mokka Nowość: Dąb grafitowy Nowość: Wenge Nowość: Marmur serena Nowość: Łupek grafitowy 600 Zdjęcie po lewej: EUROSTYLE-ISO w dekorze łupek grafitowy 600 Normstahl. Bramy segmentowe górne Euro i Aluframe 05

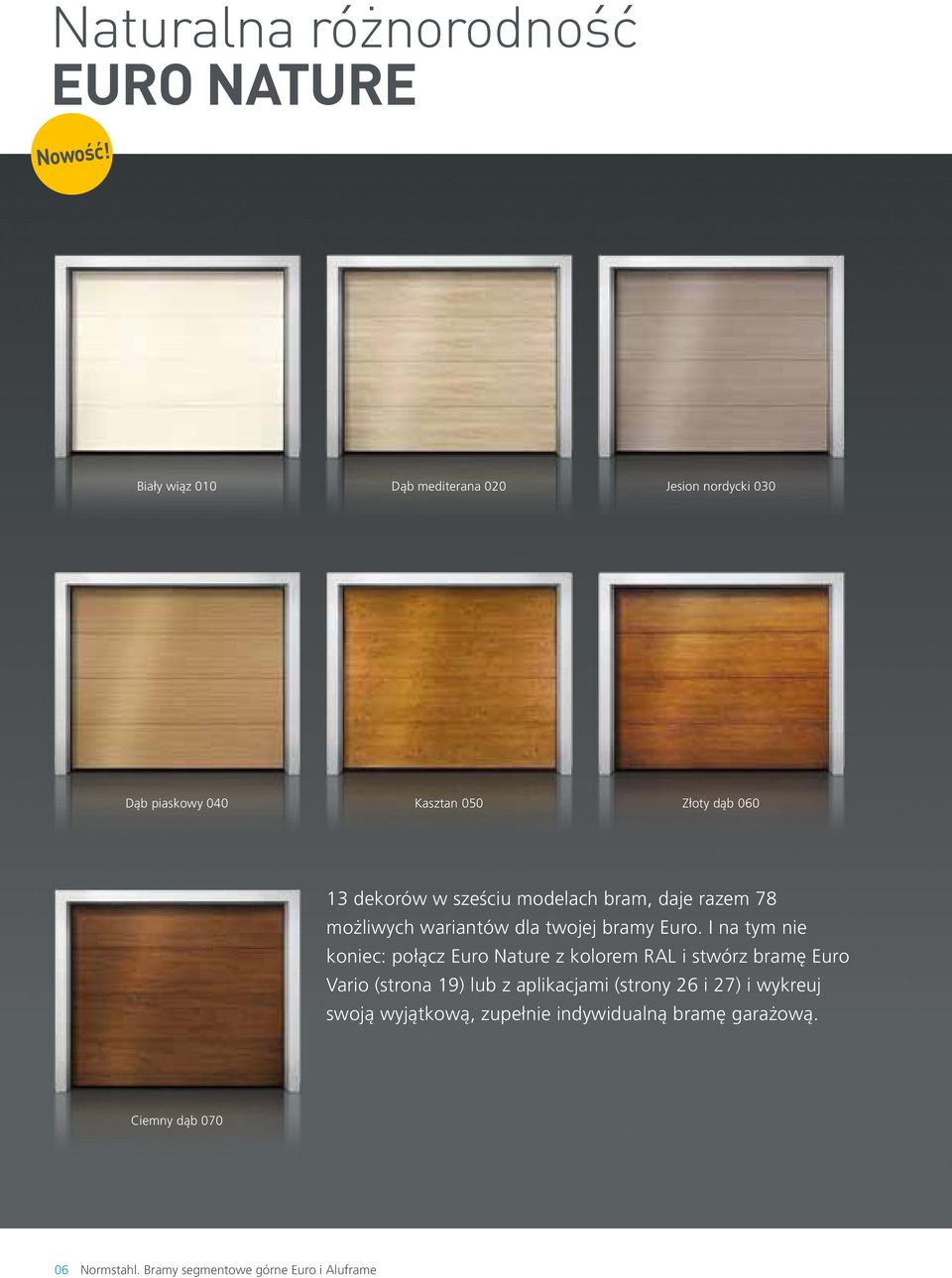

6 Naturalna różnorodność EURO NATURE Nowość! Biały wiąz 010 Dąb mediterana 020 Jesion nordycki 030 Dąb piaskowy 040 Kasztan 050 Złoty dąb dekorów w sześciu modelach bram, daje razem 78 możliwych wariantów dla twojej bramy Euro. I na tym nie koniec: połącz Euro Nature z kolorem RAL i stwórz bramę Euro Vario (strona 19) lub z aplikacjami (strony 26 i 27) i wykreuj swoją wyjątkową, zupełnie indywidualną bramę garażową. Ciemny dąb Normstahl. Bramy segmentowe górne Euro i Aluframe

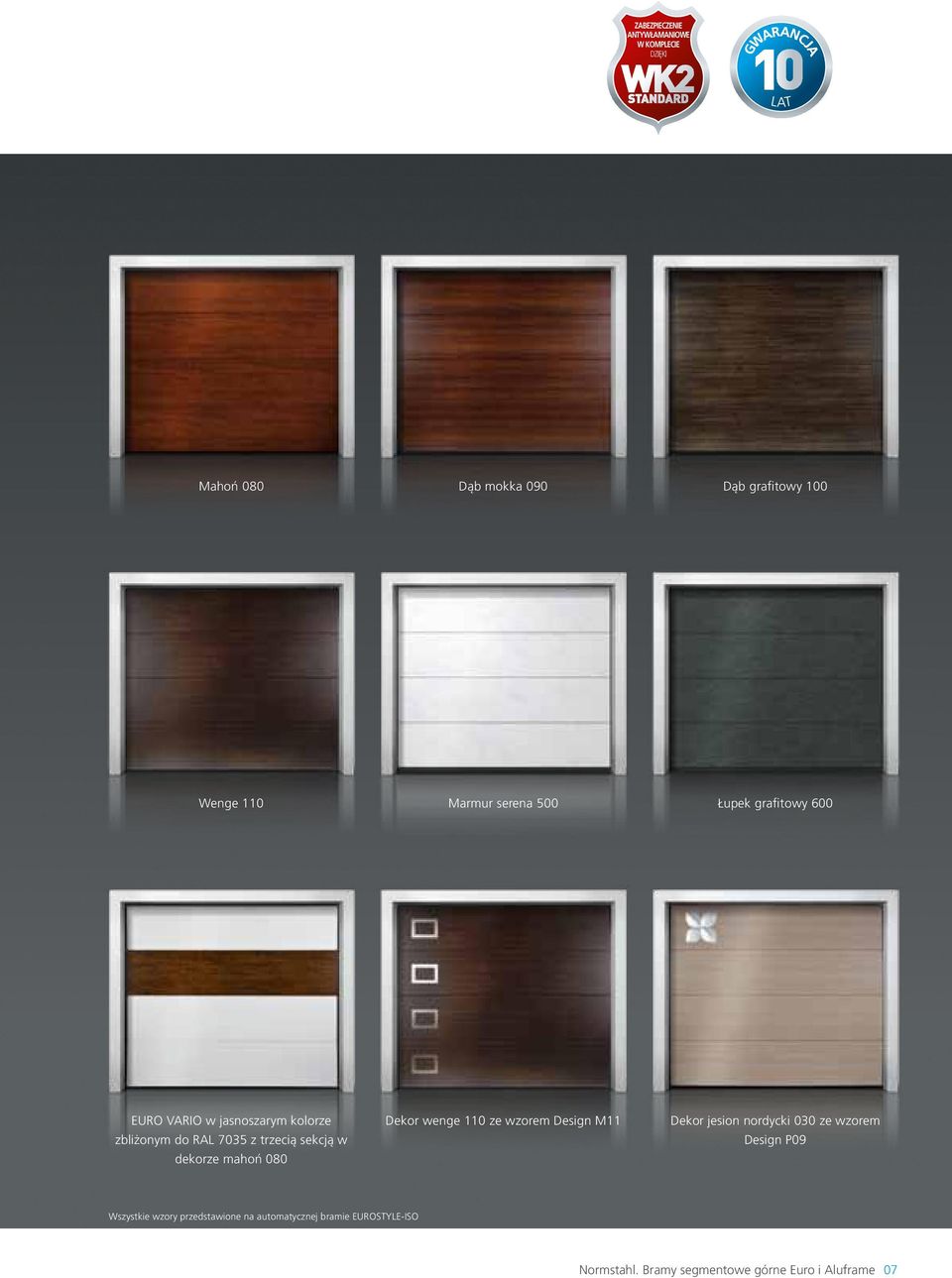

7 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Mahoń 080 Dąb mokka 090 Dąb grafitowy 100 Wenge 110 Marmur serena 500 Łupek grafitowy 600 EURO VARIO w jasnoszarym kolorze zbliżonym do RAL 7035 z trzecią sekcją w dekorze mahoń 080 Dekor wenge 110 ze wzorem Design M11 Dekor jesion nordycki 030 ze wzorem Design P09 Wszystkie wzory przedstawione na automatycznej bramie EUROSTYLE-ISO Normstahl. Bramy segmentowe górne Euro i Aluframe 07

8 Elegancja na całej linii EUROFLAIR-ISO Brama segmentowa górna EUROFLAIR-ISO automatyczna w kolorze białe aluminium, zbliżonym do RAL 9006 Wyjątkowy wygląd: uderzające tłoczenie w górnej części panela, oferuje wspaniały, atrakcyjny wygląd. Znajomy, ale jednak inny, Flair. Jak każda brama garażowa Normstahl, EUROFLAIR-ISO jest dostępny z komfortowym napędem jako brama automatyczna. 08 Normstahl. Bramy segmentowe górne Euro i Aluframe

9 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Najwyższa stabilność Nasze bramy segmentowe górne posiadają cały szereg doskonałych cech materiałowych: między innymi najwyższą stabilność. Uzyskuje się ją przez zastosowanie dużej grubości blachy aż do 0,5 mm. W połączeniu z izolacją o grubości 40 mm z pianki poliuretanowej udało się uzyskać jeden z najgrubszych i najstabilniejszych paneli na rynku. Twoja korzyść: EUROFLAIR-ISO w kolorze szare aluminium, zbliżonym do RAL 9007 Indywidualne wykonanie na miarę Indywidualne wykonanie na miarę perfekcyjne dopasowanie do otworu garażowego z milimetrową dokładnością, w ten sposób możesz najlepiej wykorzystać nominalną wysokość i szerokość wjazdu. Nie tracisz miejsca i uzyskujesz w ten sposób doskonały wygląd bez widocznych elementów ościeżnic. Normstahl. Bramy segmentowe górne Euro i Aluframe 09

10 Elegancja w wielkim stylu EUROSTYLE-ISO Brama segmentowa górna EUROSTYLE-ISO automatyczna w jasnoszarym kolorze, zbliżonym do RAL 7035 Mniej znaczy więcej. Szerokie panele z gładką powierzchnią doskonale łączą ascetyczną formę z nowoczesną architekturą. Jak każda brama garażowa serii EURO, model EUROSTYLE-ISO dostępny w 12 popularnych kolorach RAL oraz 14 okleinach. 10 Normstahl. Bramy segmentowe górne Euro i Aluframe

11 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Ochrona rąk dzieci Poszczególne segmenty bramy są tak ukształtowane, że nie powstają między nimi szpary. Wszystkie zawiasy posiadają dodatkowe osłony zabezpieczające. Umieszczenie linek prowadzących w ościeżnicach chroni przed przypadkowym dostępem. Twoja korzyść: EUROSTYLE-ISO w kolorze jasnej kości słoniowej, zbliżonym do RAL 1015 Pierwszorzędny serwis Na nas można polegać: firma Normstahl jest od dawna znana z doskonałej współpracy z dystrybutorami bram. Tylko tam znajdziesz ekspertów, którzy znają swe rzemiosło od A do Z. Od profesjonalnego doradztwa na miejscu po fachowy montaż u autoryzowanych dealerów firmy Normstahl jesteś w najlepszych rękach. Normstahl. Bramy segmentowe górne Euro i Aluframe 11

12 Dynamiczne prowadzenie linii EUROLINE-ISO Brama segmentowa górna EUROLINE-ISO w kolorze białym komunikacyjnym, zbliżonym do RAL 9016 Wyjątkowe prowadzenie linii. EUROLINE-ISO zawdzięcza swoją nazwę podwójnemu tłoczeniu, dzięki któremu uzyskuje dynamiczny, ale przejrzysty wygląd. Jak każda brama serii EURO, model EUROLINE-ISO posiada standardowy, opatentowany, pewny system ryglowania WK2, bez dopłaty. 12 Normstahl. Bramy segmentowe górne Euro i Aluframe

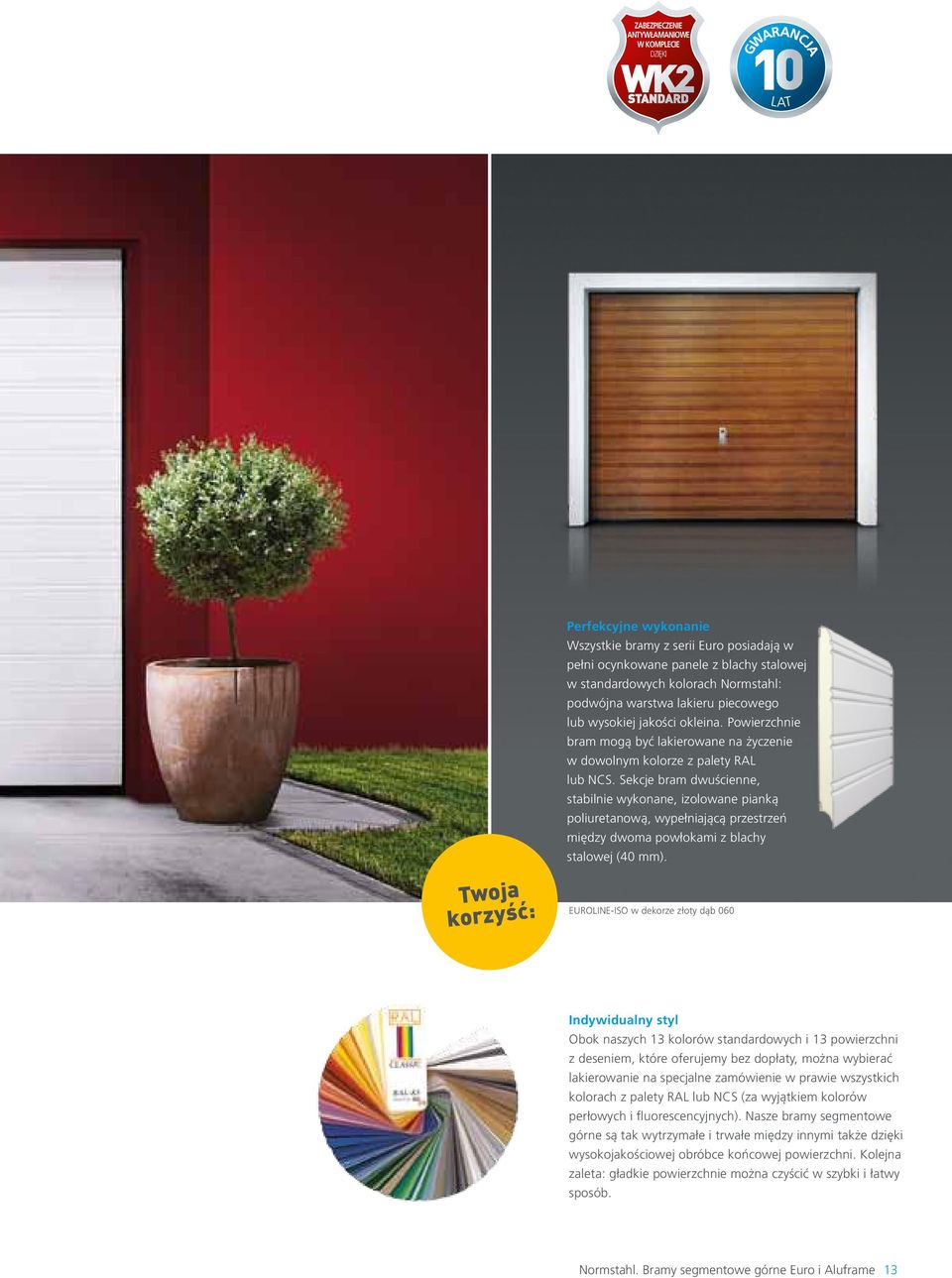

13 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Twoja korzyść: Perfekcyjne wykonanie Wszystkie bramy z serii Euro posiadają w pełni ocynkowane panele z blachy stalowej w standardowych kolorach Normstahl: podwójna warstwa lakieru piecowego lub wysokiej jakości okleina. Powierzchnie bram mogą być lakierowane na życzenie w dowolnym kolorze z palety RAL lub NCS. Sekcje bram dwuścienne, stabilnie wykonane, izolowane pianką poliuretanową, wypełniającą przestrzeń między dwoma powłokami z blachy stalowej (40 mm). EUROLINE-ISO w dekorze złoty dąb 060 Indywidualny styl Obok naszych 13 kolorów standardowych i 13 powierzchni z deseniem, które oferujemy bez dopłaty, można wybierać lakierowanie na specjalne zamówienie w prawie wszystkich kolorach z palety RAL lub NCS (za wyjątkiem kolorów perłowych i fluorescencyjnych). Nasze bramy segmentowe górne są tak wytrzymałe i trwałe między innymi także dzięki wysokojakościowej obróbce końcowej powierzchni. Kolejna zaleta: gładkie powierzchnie można czyścić w szybki i łatwy sposób. Normstahl. Bramy segmentowe górne Euro i Aluframe 13

14 Zgodnie z duchem czasu EUROTREND-ISO Brama segmentowa górna EUROTREND-ISO automatyczna w kolorze szarym sygnalizacyjnym, zbliżonym do RAL 7004 Spokojny i zrównoważony, nie tylko modny, ale nowoczesny: model EUROTREND-ISO dzięki tłoczeniu na środku sekcji współgra z różnymi stylami architektury. Jak w przypadku każdej bramy garażowej firmy Normstahl, również na bramę EUROTREND-ISO otrzymasz 10 lat gwarancji na wszystkie części. 14 Normstahl. Bramy segmentowe górne Euro i Aluframe

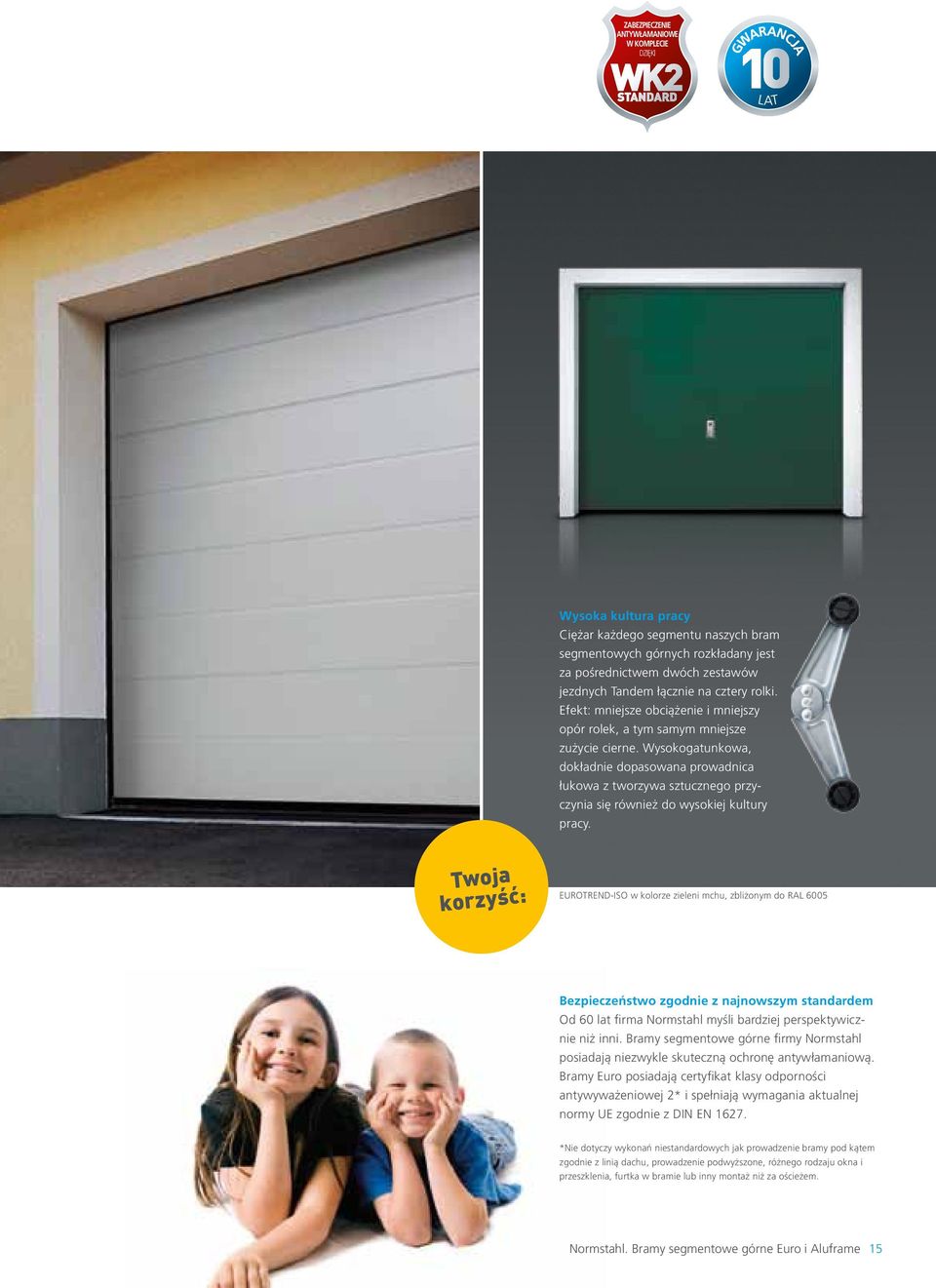

15 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Wysoka kultura pracy Ciężar każdego segmentu naszych bram segmentowych górnych rozkładany jest za pośrednictwem dwóch zestawów jezdnych Tandem łącznie na cztery rolki. Efekt: mniejsze obciążenie i mniejszy opór rolek, a tym samym mniejsze zużycie cierne. Wysokogatunkowa, dokładnie dopasowana prowadnica łukowa z tworzywa sztucznego przyczynia się również do wysokiej kultury pracy. Twoja korzyść: EUROTREND-ISO w kolorze zieleni mchu, zbliżonym do RAL 6005 Bezpieczeństwo zgodnie z najnowszym standardem Od 60 lat firma Normstahl myśli bardziej perspektywicznie niż inni. Bramy segmentowe górne firmy Normstahl posiadają niezwykle skuteczną ochronę antywłamaniową. Bramy Euro posiadają certyfikat klasy odporności antywyważeniowej 2* i spełniają wymagania aktualnej normy UE zgodnie z DIN EN *Nie dotyczy wykonań niestandardowych jak prowadzenie bramy pod kątem zgodnie z linią dachu, prowadzenie podwyższone, różnego rodzaju okna i przeszklenia, furtka w bramie lub inny montaż niż za ościeżem. Normstahl. Bramy segmentowe górne Euro i Aluframe 15

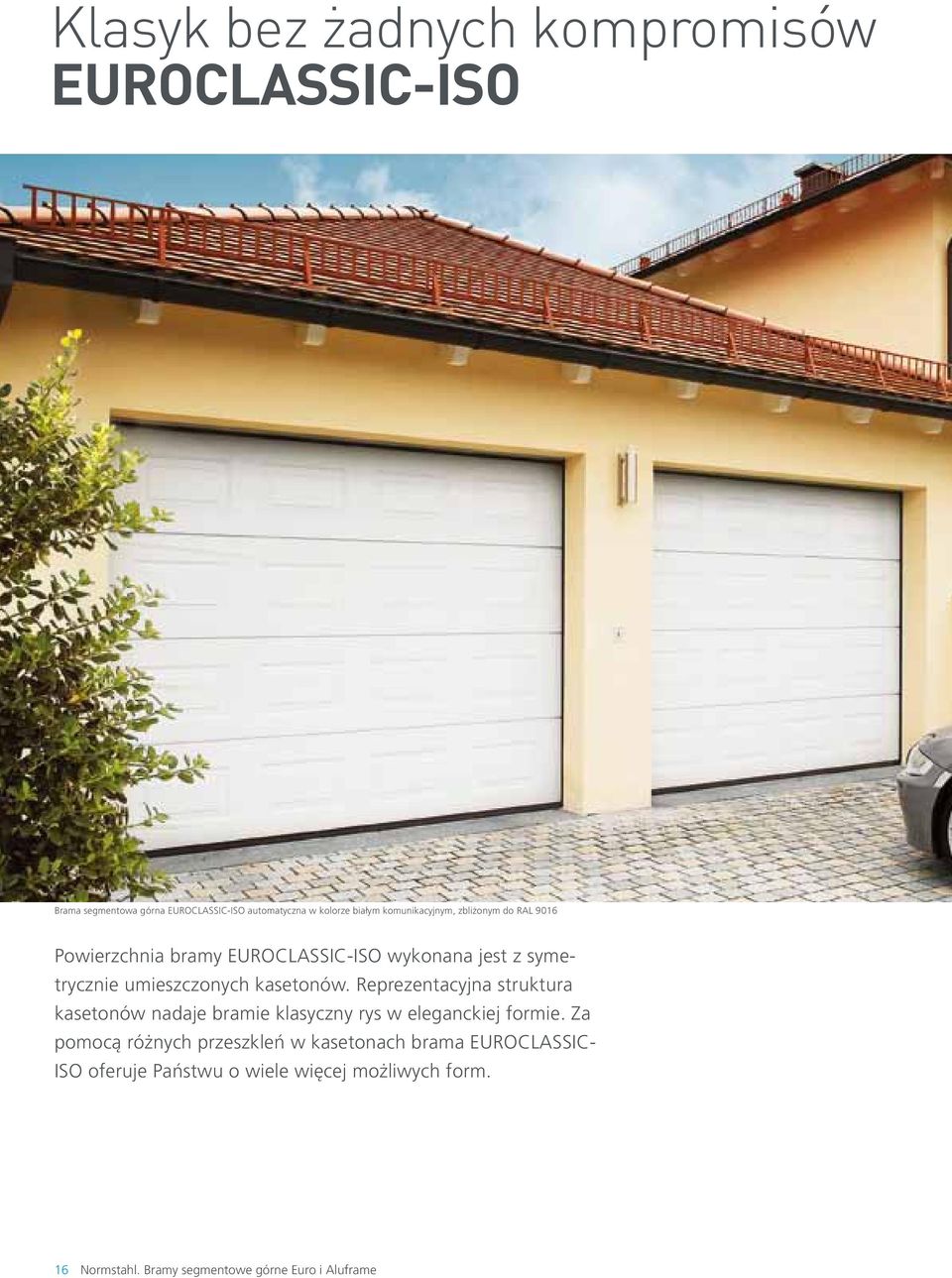

16 Klasyk bez żadnych kompromisów EUROCLASSIC-ISO Brama segmentowa górna EUROCLASSIC-ISO automatyczna w kolorze białym komunikacyjnym, zbliżonym do RAL 9016 Powierzchnia bramy EUROCLASSIC-ISO wykonana jest z symetrycznie umieszczonych kasetonów. Reprezentacyjna struktura kasetonów nadaje bramie klasyczny rys w eleganckiej formie. Za pomocą różnych przeszkleń w kasetonach brama EUROCLASSIC- ISO oferuje Państwu o wiele więcej możliwych form. 16 Normstahl. Bramy segmentowe górne Euro i Aluframe

17 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR To masz we własnych rękach Dzięki całkiem nowym, ergonomicznie ukształtowanym, metalowym klamkom o czterech różnych kolorach powierzchni masz komfort i funkcjonalność. Obojętnie czy w kolorze srebrnym czy czarnym, imitującym stal szlachetną czy złotym u nas zawsze znajdziesz pasującą klamkę. Twoja korzyść: EUROCLASSIC-ISO w kolorze szarym sygnalizacyjnym, zbliżonym do RAL 7004 Komfort za naciśnięciem guzika Kto lubi ułatwiać sobie życie, może wyposażyć każdą bramę segmentową górną w sterowany radiowo napęd Normstahl. Napędy do bram Ultra i Ultra Excellent o ładnym wyglądzie i dużej mocy można bez problemu zamontować również w dowolnym, późniejszym terminie. Normstahl. Bramy segmentowe górne Euro i Aluframe 17

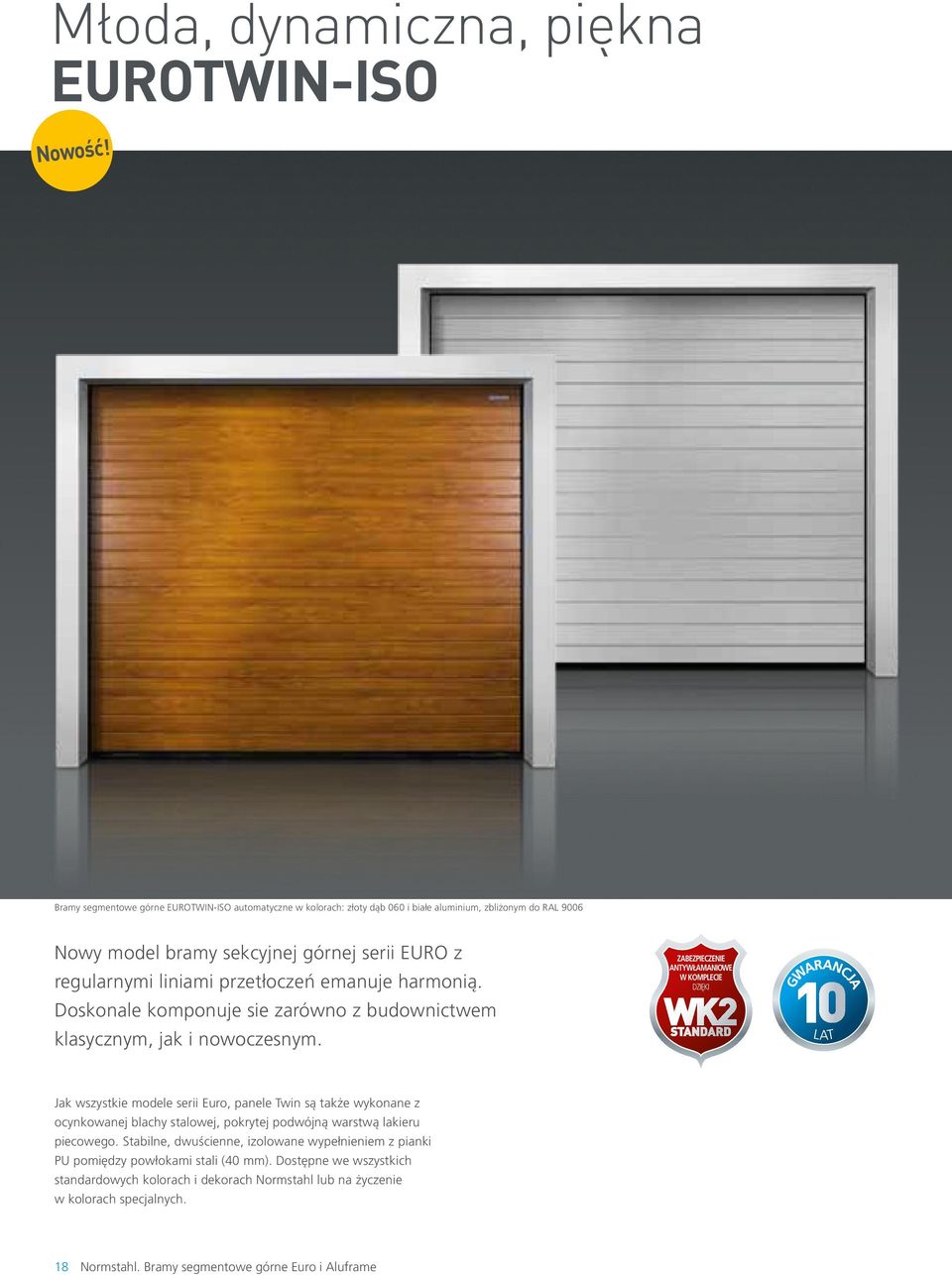

18 Młoda, dynamiczna, piękna EUROTWIN-ISO Nowość! Bramy segmentowe górne EUROTWIN-ISO automatyczne w kolorach: złoty dąb 060 i białe aluminium, zbliżonym do RAL 9006 Nowy model bramy sekcyjnej górnej serii EURO z regularnymi liniami przetłoczeń emanuje harmonią. Doskonale komponuje sie zarówno z budownictwem klasycznym, jak i nowoczesnym. INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Jak wszystkie modele serii Euro, panele Twin są także wykonane z ocynkowanej blachy stalowej, pokrytej podwójną warstwą lakieru piecowego. Stabilne, dwuścienne, izolowane wypełnieniem z pianki PU pomiędzy powłokami stali (40 mm). Dostępne we wszystkich standardowych kolorach i dekorach Normstahl lub na życzenie w kolorach specjalnych. 18 Normstahl. Bramy segmentowe górne Euro i Aluframe

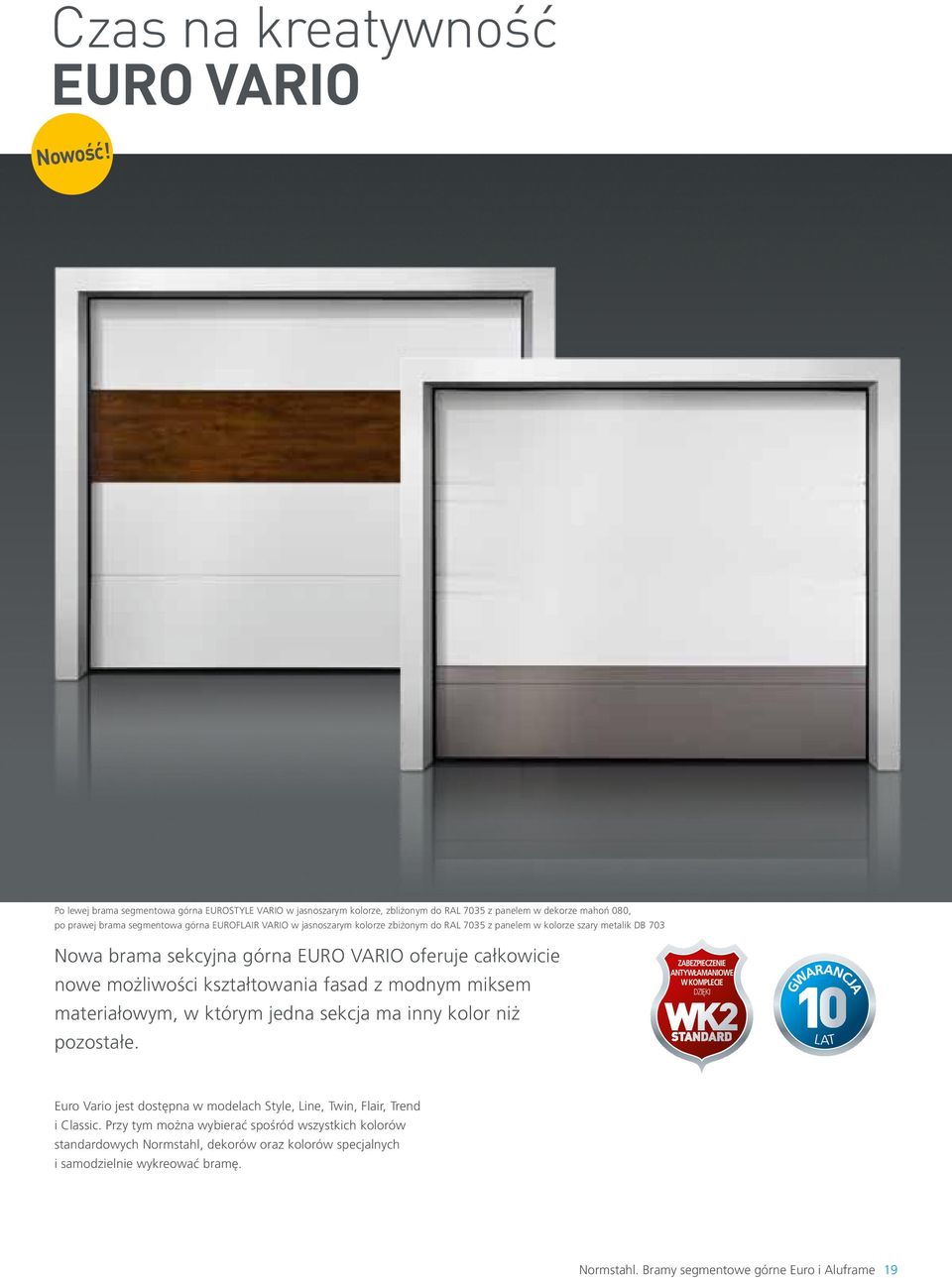

19 Czas na kreatywność EURO VARIO Nowość! Po lewej brama segmentowa górna EUROSTYLE VARIO w jasnoszarym kolorze, zbliżonym do RAL 7035 z panelem w dekorze mahoń 080, po prawej brama segmentowa górna EUROFLAIR VARIO w jasnoszarym kolorze zbiżonym do RAL 7035 z panelem w kolorze szary metalik DB 703 Nowa brama sekcyjna górna EURO VARIO oferuje całkowicie nowe możliwości kształtowania fasad z modnym miksem materiałowym, w którym jedna sekcja ma inny kolor niż pozostałe. INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Euro Vario jest dostępna w modelach Style, Line, Twin, Flair, Trend i Classic. Przy tym można wybierać spośród wszystkich kolorów standardowych Normstahl, dekorów oraz kolorów specjalnych i samodzielnie wykreować bramę. Normstahl. Bramy segmentowe górne Euro i Aluframe 19

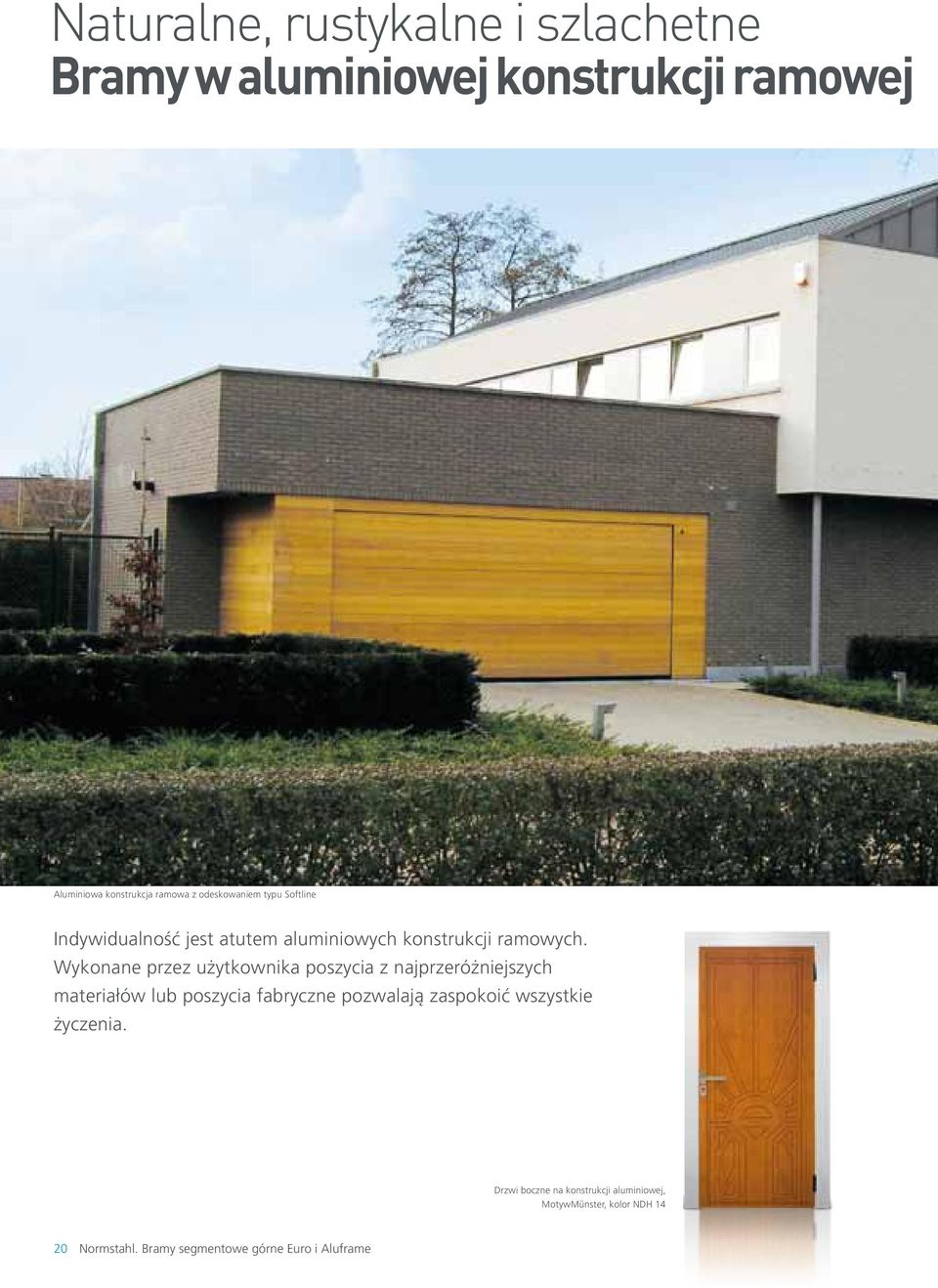

20 Naturalne, rustykalne i szlachetne Bramy w aluminiowej konstrukcji ramowej Aluminiowa konstrukcja ramowa z odeskowaniem typu Softline Indywidualność jest atutem aluminiowych konstrukcji ramowych. Wykonane przez użytkownika poszycia z najprzeróżniejszych materiałów lub poszycia fabryczne pozwalają zaspokoić wszystkie życzenia. Drzwi boczne na konstrukcji aluminiowej, MotywMünster, kolor NDH Normstahl. Bramy segmentowe górne Euro i Aluframe

21 Twoja korzyść: Na ilustracji u góry bramy w wykonaniu szkieletowym z profili aluminiowych z odeskowaniem typu Softline (wyżej) i z poszyciem wielowarstwowym z drewna (niżej) Różnorodne możliwości: Możesz wybierać między poszyciami z drewna, miedzi i aluminium lub jako alternatywa konstrukcja szkieletowa bez poszycia do samodzielnego wykończenia. Na życzenie również z izolacją cieplną. Kasetony z izolacją dźwiękochłonną i cieplną z miedzi 1) lub eloksalowanego aluminium lub nasze poszycia drewniane z odeskowaniem typu softline - (poziomym), z bezbarwnie zaimpregnowanego świerku nordyckiego (16 mm) oferują ponadczasową elegancję. 01 Profile ramy aluminiowej przygotowane do obłożenia drewnem. Bardzo stabilne, z gotowymi otworami i standardowo zabezpieczonym przed wodą profilem. 02 Konstrukcja z ram aluminiowych 1) Naturalna powierzchnia paneli miedzianych pokrywa się po latach podkreślającą szlachetny charakter patyną. Normstahl. Bramy segmentowe górne Euro i Aluframe 21

22 Bramy w aluminiowej konstrukcji ramowej Aluminiowa konstrukcja ramowa z poszyciem wielowarstwowym z drewna, motyw Fichtenstein Segment. Płyty Longlife Alu-ISO wykonane w najwyższej jakości, oferują nieporównywalny nowoczesny wygląd. Dzięki dużej ilości wzorów, istnieje szeroki wybór, od szlachetnej po rustykalną powierzchnię. Konstrukcja Aluminiowa konstrukcja ramowa z poszyciem Longlife-Alu-ISO, wykonanym z płyt aluminiowych o grubości 3 mm, lakierowanych proszkowo, izolowanych, z frezowaniem ozdobnym (na życzenie bez frezowania). Dostępne w 7 standardowych kolorach lub w dowolnym kolorze z palety barw RAL lub NCS oraz NDH. Aluminiowa konstrukcja ramowa z poszyciem wielowarstwowym z drewna, motyw Hallein Segment 22 Normstahl. Bramy segmentowe górne Euro i Aluframe

23 Warianty wzornicze: poszycie wielowarstwowe z drewna/longlife ALU-ISO Innsbruck (101) Bern (102) Sonnhit (109) Kassette 45 (110) Sternstein (111) Abendsonne (112) Waagrecht profiliert (113) Sunset (114) Kassette (115) Senkrecht profiliert (116) Sonne (117) Sunset Raute (121) Sternstein Raute (122) Fichtenstein (123) Fichtenstein Segment (124) Garmisch (125) Garmisch Segment (126) Münster (127) Münster Segment (128) Hallein (129) Hallein Segment (130) Vienna (133) Vienna Segment (134) Salzburg (136) St. Moritz (137) Gmunden (139) Graz (140) St. Valentin (141) Neustadt (163) Stuttgart (164) 7 kolorów standardowych Inne rozwiązania kolorystyczne Zieleń mchu zbliżony do RAL 6005 Antracyt zbliżony do RAL 7016 Jasnoszary zbliżony do RAL 7035 Brąz ochra zbliżony do RAL 8001 NDH 12 NDH 13 NDH 14 Brąz zbliżony do RAL 8003 Brąz sepia zbliżony do RAL 8014 Biel zbliżony do RAL 9016 NDM 1 NDM 2 NDM 3 Normstahl. Bramy segmentowe górne Euro i Aluframe 23

24 Kreatywnie, indywidualnie i różnorodnie BRAMY DESIGN Brama segmentowa górna EUROSTYLE-ISO automatyczna w kolorze białym, zbliżonym do RAL 9016, z motywem design D315 Twoja kreatywność, życzenie swobodnej kompozycji, jak również możliwość optycznego dopasowania będą dzięki różnorodności wzorów Design zaspokojone. Jak biżuteria dla Twojego domu lub uzupełnienie wyglądu, z naszymi wieloma możliwościami Design osiągniesz coś zupełnie wyjątkowego. 24 Normstahl. Bramy segmentowe górne Euro i Aluframe

25 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Brama segmentowa górna EUROSTYLE-ISO automatyczna w kolorze szary antracyt, zbliżonym do RAL 7016 z motywem design P04 Twoja korzyść: Ty projektujesz - my wykonujemy Za pomocą drewnianych płyt wielowarstwowych (str ) i trwałego poszycia Longlife (str ) masz możliwość samodzielnego zaprojektowania bramy garażowej. Jako prawdziwy unikat, jedyny na świecie! Wykonanie indywidualnych deseni według Twoich wyobrażeń nie stanowi dla nas najmniejszego problemu. Normstahl. Bramy segmentowe górne Euro i Aluframe 25

26 Wysoka jakość i różnorodność Motywy design z metalu i tworzywa Nowość! Bramy segmentowe górne EUROSTYLE-ISO automatyczne w kolorze szary antracyt, zbliżonym do RAL 7016, z motywami design z metalu (po lewej) i z tworzywa sztucznego (po prawej) Nowe motywy design z metalu Bramy Eurostyle można teraz wyposażyć w nowe aplikacje design. Do wyboru mamy 11 nowych, ładnych motywów wykonanych ze szczotkowanego metalu w kolorze srebrnym. Nowe motywy design z tworzywa sztucznego Do bram EUROSTYLE-ISO oferowane sa także nowe aplikacje design z tworzywa sztucznego. Do wyboru mamy 10 interesujących motywów z tworzywa sztucznego w kolorze srebrny metalik. 26 Normstahl. Bramy segmentowe górne Euro i Aluframe

27 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Nakładki z metalu: imitacja stali szlachetnej M 01** M 02** M 03** M 04** M 05** M 06** M 07 M 08 M 09 M 10 M 11 Nakładki z tworzywa sztucznego: lakierowanie na kolor białe aluminium P 01 P 02 P 03 P 04 P 05 P 06 P 07 P 08 P 09 P 10 ** Motyw design dostępny od wysokości bramy 1935 mm Motywy specjalne na zapytanie! Zmiany w standardowych motywach za dopłatą. Cena na zapytanie. Pasuje do bramy i ściany Duży wybór korzystnych nakładek Design, dostępnych z bramą lub oddzielnie - dzięki temu wzór można powtórzyć na innym elemencie ściany. Wszystkie wzory na stronie Normstahl. Bramy segmentowe górne Euro i Aluframe 27

28 Kolorowe i różnorodne Design w kolorach RAL Bramy segementowe górne EUROSTYLE-ISO automatyczne. Po lewej w kolorze białe aluminium, zbliżonym do RAL 9006 z Motywem Design D 339, po prawej w kolorze szary metalik DB 703 z Motywem Design D338. Nasz klasyk Design: EUROSTYLE-ISO z atrakcyjnymi profilami z aluminium o wyglądzie stali szlachetnej. Dodatkowo możesz połączyć swoje ulubione kolory i formy. 28 Normstahl. Bramy segmentowe górne Euro i Aluframe

29 Motywy design malowane proszkowo w kolorach RAL D 07 D 11 D 12 D 19 D 21 D 22 D 23 D 312 D 313 D 314 D 315 D 316 D 317 D 319 D 325 D 326 D 332 D 338 D 339 D 341 Tylko 4 kroki do indywidualnej bramy: 01. wybierz kolor bramy Możesz wybierać spośród naszych 13 kolorów standardowych (patrz następna str.) lub zamówić kolor specjany (z palety RAL lub NCS). 02. Dobierz wzór Wybierz odpowiedni dla swojej bramy motyw design. Więcej motywów na stronie: Określ kolor motywu zdobniczego Masz do wyboru nasze kolory standardowe oraz inne kolory z palety RAL i NCS, a także imitację stali szlachetnej. 04. Wykreuj specjalne dodatki Wybierz swoje wymarzone okno Design lub wypełnienie szklane dla motywów Design od D 312 do D 341. Normstahl. Bramy segmentowe górne Euro i Aluframe 29

30 Tak kolorowe, jak Twoje życie Nasz świat kolorów i klamek Jasna kość słoniowa RAL 1015 Zieleń mchu RAL 6005 Zieleń jodły RAL 6009 Szary metalik DB 703 Szary sygnalizacyjny RAL 7004 Antracyt RAL 7016 Jasnoszary RAL 7035 Brązowa ochra RAL 8001 Brązowy RAL 8003 Brąz sepia RAL 8014 Biały komunikacyjny RAL 9016 Białe aluminium RAL 9006 Szare aluminum RAL 9007 Setki możliwości. Twoja brama do indywidualnego kształtowania. Nadaj swojej bramie osobisty charakter! Bramy serii EURO dostępne w 13 kolorach standardowych i 13 dekorach do wyboru. Wybierz pasującą do niej klamkę - jedną z czterech. Oczywiście twoja brama może być indywidualnie kształtowana poprzez dodanie nakładek Design i przeszkleń. Zainspiruj się naszymi pomysłami ze stron Wybór kolorów Każda powierzchnia bram może być wykonana w 13 standardowych kolorach i 13 dekorach w oryginalnej jakości. Jeśli chciałbyś mieć większy wybór, możesz również bramę segmentową górną polakierować na dowolny kolor RAL lub NCS. Strona wewnętrzna bramy w każdym przypadku w kolorze szaro-białym (RAL 9002). 10 nowych dekorów Nature Nowość! Normstahl oferuje 8 nowych dekorów imitujących drewno i 2 nowe dekory imitujące kamień. W ten sposób można wybierać spośród 13 różnych dekorów oddających wiernie strukturę imitowanej powierzchni. Dobra decyzja, jeśli ceni się naturalne piękno, ale także łatwość pielęgnacji powierzchni stalowych. Uciążliwe malowanie staje się passe, a Twoja brama o powierzchni jak z drewna lub kamienia wygląda zawsze jak nowa! 30 Normstahl. Bramy segmentowe górne Euro i Aluframe

31 Nowość: Biały wiąz 010 Nowość: Dąb mediterana 020 Nowość: Jesion nordycki 030 Nowość: Dąb piaskowy 040 Nowość: Kasztan 050 Złoty dąb 060 Ciemny dąb 070 Mahoń 080 Nowość: Dąb mokka 090 Nowość: Dąb grafitowy 100 Nowość: Wenge 110 Nowość: Marmur serena 500 Nowość: Łupek grafitowy 600 To masz we własnych rękach Dzięki nowym, ergonomicznie ukształtowanym metalowym klamkom masz wszystko we własnych rękach wygodę, funkcjonalność i bezpieczeństwo. Bramę można z dziecinną łatwością otwierać i zamykać. Standardowo firma Normstahl dostarcza klamki w kolorze srebrnym dostępne są też klamki w kolorze czarnym, stali szlachetnej lub pozłacane. Zamek jest odpowiednio zabezpieczony. Cylinder zamka jest obudowany i szczególnie dobrze chroniony w zaokrąglonej kasecie. Prosta wymiana cylindra zamka jest możliwa w przypadku cylindra Euro, cylindra owalnego ASSA i cylindra okrągłego KABA 22 mm. Klamka srebrna Klamka imitująca stal szlachetną Klamka pozłacana Klamka czarna Normstahl. Bramy segmentowe górne Euro i Aluframe 31

32 Dodawanie akcentów Zdobienia ze szkła Brama segmentowa górna EUROSTYLE-ISO automatyczna w kolorze specjalnym z oknami design D702 Okna są także elementami wzorniczymi. Twoja brama segmentowa Normstahl może dzięki nim zyskać na atrakcyjności. Podwójne szyby przeszkleń wykonane są ze szkła akrylowego przezroczystego lub satynowanego. Efekt to stylowa ekskluzywność i indywidualność. Pasy przeszkleń Nasze bramy segmentowe górne można wyposażyć w pasy przeszkleń. Wykonanie: szyby podwójne 2 x 3 mm, przezroczyste. Brak możliwości przeszklenia sekcji z zamkiem i przypodłogowej. Okna z motywami dostępne dla wszystkich modeli EURO. Te cztery okna z przezroczystego szkła akrylowego zapewniają dobrą widoczność. Rama okienna standardowo w kolorze bramy lub na życzenie w kolorze specjalnym. Na życzenie wstawki okienne dostępne są także ze szkłem ornamentowym lub mlecznym. Motyw 1 Motyw 2 Motyw 3 Motyw 4 Motyw 1 z kratką wentylacyjną 32 Normstahl. Bramy segmentowe górne Euro i Aluframe

33 Brama segmentowa górna EUROSTYLE-ISO w kolorze brązawa ochra, zbliżonym do RAL 8001, z oknami ekskluzywnymi E503/2 Hollywood II Okna design dla modelu EUROSTYLE-ISO Pełna elegancja. Ornamentowe szkło akrylowe w anodowanej ramie aluminiowej w kolorze srebrnym. Okna ekskluzywne dla modeli EUROCLASSIC-ISO, EUROSTYLE-ISO i EUROTREND-ISO Pojedyncze lub podwójne okna z ornamentowego szkła akrylowego w ramach z tworzywa longlife. Dostępne w 13 standardowych kolorach lub specjalnych kolorach z palety RAL. Okna ekskluzywne dla modeli EUROSTYLE-ISO i EUROTREND-ISO Specjalny akcent. Ekskluzywne okna urzekają swoim klasycznym rysunkiem kreski i elementarną prostotą. D700 D703 E500/2 Las Vegas E500 Barcelona E600 San Remo E601 San Marino E603 Florida E503/2 Hollywood II E503 Hollywood I D701 D704 E602 New Orleans E607/2 New York E504/2 (lewy element) Monaco E502 Monza D702 D705 E504/2 (prawy element) Monaco E501 Nizza E606/2 Phönix E604 Miami Normstahl. Bramy segmentowe górne Euro i Aluframe 33

34 Wszystko z jednej ręki Drzwi do bramy Brama segmentowa górna EUROSTYLE-ISO automatyczna w jasnoszarym kolorze, zbliżonym do RAL 7035, z dopasowanymi dodatkowymi drzwiami do garażu Stworzone jakby dla siebie. Często brama i drzwi umieszczone są blisko siebie. Dlatego zaleca się wybranie dodatkowych drzwi garażowych dopasowanych wzornictwem do bramy segmentowej górnej. Najwyższe możliwe bezpieczeństwo odpowiadające klasie odporności antywyważeniowej 2 posiadają teraz także dodatkowe drzwi garażowe firmy Normstahl. Drzwi garażowe EUROFLAIR-ISO Drzwi garażowe EUROSTYLE-ISO Drzwi garażowe EUROLINE-ISO Drzwi garażowe EUROTREND-ISO Drzwi garażowe EUROCLASSIC-ISO Drzwi garażowe EUROTWIN-ISO 34 Normstahl. Bramy segmentowe górne Euro i Aluframe

35 01 02 U góry: drzwi garażowe EUROFLAIR-ISO w kolorze białym, zbliżonym do RAL 9016 Perfekcyjnie dopasowane Do wszystkich modeli oferujemy także możliwość przeszklenia za pomocą naszych okien z motywem lub okien ekskluzywnych. Wszystkie drzwi oferowane są w standardowych kolorach Normstahl albo na życzenie w każdym kolorze z palety RAL lub NCS i dostarczane są w stanie gotowym do montażu z wymienną wkładką cylindryczną. Nasze drzwi wyposażone są seryjnie w srebrną klamkę, zawiasy rolkowe, taśmy rolkowe i zamek do ramy rurowej z wkładką profilową. Dobra izolacja Obok naszych drzwi o profilach zwykłych i głębokości zabudowy 52 mm oferujemy również drzwi z termicznie izolowanymi profilami (głębokość zabudowy 72 mm). Znacznie lepsza izolacyjność cieplna, zredukowane przenoszenie zimna do wnętrza. Nasze izolowane termicznie drzwi [01] oferujemy też opcjonalnie z potrójnym ryglowaniem [02] i zabezpieczeniem antywyważeniowym w wersji WK2. Kolory klamek Srebrna (standard) Klamka wewnętrzna zawsze czarna Stal szlachetna Złota Czarna Normstahl. Bramy segmentowe górne Euro i Aluframe 35

36 Nowa definicja bezpieczeństwa: Zabezpieczenie antywyważeniowe WK2 w standardzie Twój osobisty ochroniarz Statystyki pokazują, że w samych tylko Niemczech co 2 minuty dokonywane jest włamanie. Ponad 65% wszystkich złodziei wykorzystuje do wyważenia okien, drzwi lub bram zwykłe narzędzia, takie jak obcęgi czy śrubokręty. Bramy segmentowe górne firmy Normstahl posiadają przeciwko temu niezwykle skuteczną ochronę. Wszystkie bramy segmentowe górne Euro typ ES100* uzyskały certyfikat instytutów IFT i SKG na klasę odporności antywyważeniowej WK2 według normy DIN V ENV Dlatego potencjalni sprawcy nie mają żadnych szans na włamanie się z użyciem siły fizycznej i za pomocą standardowych narzędzi. * Nie dotyczy wykonań niestandardowych jak prowadzenie bramy pod kątem zgodnie z linią dachu, prowadzenie podwyższone, różnego rodzaju okna i przeszklenia, furtka w bramie lub inny montaż niż za ościeżem. 36 Normstahl. Bramy segmentowe górne Euro i Aluframe

37 01 02 Bezpieczeństwo - wszystko w komplecie 01 Bezpieczeństwo klamki: cylinder zamka jest obudowany i szczególnie dobrze chroniony w zaokrąglonej kasecie zamka. Cylinder zamka można łatwo wymienić na inny. 02 Opatentowany: mechanizm ryglujący nie da się złamać za pomocą standardowych narzędzi. (Ilustracja: bez osłony) Mocny: opracowany na nowo, szczególnie wytrzymały profil prowadnicy chroni przed wyważeniem rolek jezdnych. (Ilustracja: bez osłony) 04 Nieprzystępne: zmieniony wspornik z rolką jezdną na łożyskach kulkowych i metalową osłoną na rolce utrudnia dodatkowo życie włamywaczom Zabezpieczone: wzmocnienie stalowe prowadnicy łukowej chroni górne rolki jezdne przed niepożądaną ingerencją. 06 Nie do sforsowania: nawet śrubokręty i kliny nie pomogą złodziejowi. Nie poradzi sobie z opatentowanym mechanizmem ryglującym nowych bram segmentowych górnych Euro. Niezwykła wytrzymałość: nawet założenie dźwigni o sile do 1 tony nie jest skuteczne. Również zamek bramy nie da się wyrwać przy użyciu samej tylko siły. Opatentowany system ryglujący Zupełnie nowy system ryglujący składa się z obudowanego cylindra, wzmocnionej obsługi linki, jak również zintegrowanego w prowadnicach mechanizmu zamykającego, który solidnie, dwustronnie rygluje bramę. Normstahl. Bramy segmentowe górne Euro i Aluframe 37

38 Nic do ukrycia: technika w szczegółach Dla własnego bezpieczeństwa W najgorszym wypadku nasze seryjne zabezpieczenie przed pęknięciem sprężyny zatrzymuje skutecznie i w ułamku sekundy spadające skrzydło bramy. Poszczególne segmenty bramy są tak ukształtowane, że wcale nie powstają między nimi szpary. Wszystkie zawiasy posiadają osłony, które można zdemontować tylko przy użyciu narzędzi. Ekologia zobowiązuje Nasze modele ISO (40 mm) dostępne są w dwuściennym wykonaniu (konstrukcja typu sandwich), izolowane pianką poliuretanową wypełniającą przestrzeń między dwoma powłokami z blachy stalowej to pozwala oszczędzać energię, przyczynia się do ochrony środowiska naturalnego i wytłumia dźwięki. 38 Normstahl. Bramy segmentowe górne Euro i Aluframe

39 INBRAAK- ZABEZPIECZENIE antywłamaniowe VEILIGHEID INBEGREPEN w komplecie Dzięki DOOR Pomyślano o wszystkim Szczelna na całym obwodzie. Solidne uszczelki o trwałej elastyczności na nadprożu [1], ościeżnicach bocznych i posadzce zapewniają, dzięki perfekcyjnemu przyleganiu, że brama jest szczelna na całym obwodzie. Profil montażowy do uszczelki podłogowej [2] do perfekcyjnego uszczelnienia w strefie dolnego naroża. Otwory wentylacyjne są fabrycznie zawsze otwarte, można je zamknąć podnosząc wargę uszczelki Wysoka kultura pracy. Ciężar każdego segmentu naszych bram segmentowych górnych rozkładany jest za pośrednictwem dwóch napędów Tandem, [3] łącznie na cztery rolki. Efekt: mniejsze obciążenie i mniejszy opór rolek, a tym samym mniejsze zużycie cierne. Wysokogatunkowe, pasowane prowadnice łukowe [4] z tworzywa sztucznego zapewniają dokładne połączenia i przyczyniają się również do wysokiej kultury pracy. Przyjazne montażowo: dodatkowe podwieszenie sufitowe na łuku [4] uzyskane dzięki wzmocnieniu stali (dla bram do 3000 mm szerokości) Łatwa obsługa. Dwa zespoły sprężyn skrętnych z zabezpieczeniem przed pęknięciem sprężyny (po prawej i lewej stronie) [5] zapewniają bezpieczną i dziecinnie łatwą obsługę [6]. Ułatwiony montaż W celu ułatwienia montażu zoptymalizowano zawieszenia sufitowe. Bramy o szerokości do 3 metrów i wysokości 2,50 metra są podwieszone jedynie w tylnej części prowadnic. Podwieszenie w obszarze prowadnic łukowych jest niepotrzebne, dzięki ich nowemu wzmocnieniu. Dodatkowe ułatwienie montażu zapewniają teraz nowe, przesuwane zawieszenia. Normstahl. Bramy segmentowe górne Euro i Aluframe 39

40 Wygoda i bezpieczeństwo Pefekcyjny napęd do bramy Po prostu super! Wyobraź sobie: jest ciemno i zimno, leje jak z cebra, a Ty, aby otworzyć garaż, musisz wysiąść z auta. Albo wyjazd z garażu leży tak blisko głównej ulicy, że przy wysiadaniu blokujesz ruch pieszych lub samochodów. Koniec z tym! Lepiej pozwól sobie na komfort sterowanego radiowo napędu do bramy firmy Normstahl. 40 Normstahl. Bramy segmentowe górne Euro i Aluframe

41 01 02 Uniwersalny Napęd do bramy firmy Normstahl można wykorzystać w każdym typie bramy, czy to brama uchylna, czy też brama segmentowa górna lub boczna. Dziecinnie łatwe sterowanie przy pomocy standardowego, 4-kanałowego minipilota umożliwia także np. otwieranie bramy ogrodzeniowej, włączanie oświetlenia zewnętrznego albo włączanie alarmu. Oprócz tego, w wersji Ultra Excellent nie musisz myśleć już o zamknięciu bramy. To załatwi się samo po upływie zaprogramowanego przez Ciebie czasu (automatyczne zamykanie). Gdybyś chciał samodzielnie po pewnym czasie wyposażyć bramę w napęd, montaż jest bardzo prosty. Wszystkie napędy są fabrycznie wstępnie zmontowane [01], można je łatwo złożyć [03] i równie szybko zainstalować. 03 Zintegrowane bezpieczeństwo Sprawne funkcje zabezpieczające naszych napędów bramowych chronią Ciebie i Twoje mienie. Wszystkie napędy wyposażone są w wytrzymały pasek zębaty [02]. Rezultat: szczególnie cicha praca bez potrzeby smarowania olejem lub smarem stałym i duża wytrzymałość na zerwanie. Inną, zintegrowaną w bramie gwarancją bezpieczeństwa jest automatyczna blokada bramy przez samohamującą przekładnię napędu. Otwarcie z zewnątrz przez niepowołane osoby jest prawie niemożliwe. A jeżeli wystąpi awaria zasilania? Można wówczas otworzyć bramę od wewnątrz i z zewnątrz za pomocą odryglowania awaryjnego. Maksymalne bezpieczeństwo daje Ci także sterowanie pilotem radiowym na częstotliwości 433 MHz z dynamicznie zmiennym kodem. Kod zmienia się po każdym wciśnięciu ponad 1 bilion kombinacji stanowi dostateczną obronę przed skanowaniem kodów. Nawet jeżeli w garażu bawią się dzieci, nie stanowi to problemu. Inteligentna elektronika już przy trafieniu na najmniejszą przeszkodę natychmiast cofa bramę. Napędy do bram Normstahl - przekonują na całej linii Szybkość nigdy więcej czekania. Napęd Ultra Excellent Quick o zwiększonej prędkości przesuwu (0,26 m/s) należy do najszybszych: nawet największa brama otwiera się i zamyka w mgnieniu oka. Bezpieczeństwo podwójne trzyma lepiej. Napęd bramowy Normstahl chroni Twoje mienie. Na przykład przez sterowanie radiowe z dynamicznie zmiennym kodem na częstotliwości 433 MHz. Oszczędność pomimo dużej mocy, napęd bramowy Normstahl jest wyjątkowo oszczędny: dzięki spoczynkowemu poborowi mocy rzędu 4W kosztuje on rocznie tyle, co batonik. Cisza pssst: wiele wysiłku trzeba, aby w ogóle usłyszeć pracę automatu Normstahl. Siła gdy napęd bramowy Normstahl napręży swe mięśnie, nawet ciężkie bramy z łatwością się otwierają i zamykają. Siła ciągu do 800 N jest prawdziwie niedźwiedzia. Normstahl. Bramy segmentowe górne Euro i Aluframe 41

42 Prawdziwi profesjonaliści: Nasze napędy do bram - modele ULTRA ULTRA EXCELLENT ULTRA EXCELLENT QUICK Quick narzuca tempo i otwiera Twoją bramę garażową z podwójną prędkością. Nie warto czekać. Napęd szybkobieżny Ultra Excellent Quick jest szybki: nawet duża brama otwiera się w mig. Oszczędzasz czas i energię! 42 Normstahl. Bramy segmentowe górne Euro i Aluframe

43 Gwarancja LATA ULTRA wygoda ULTRA EXCELLENT jeszcze większy komfort ULTRA EXCELLENT QUICK podwójna prędkość Ultra oferuje:» Siła ciągu 600 N» Średnia prędkość 140 mm/s» Miejsce w nadprożu 40 mm» Zasilanie 230V 50/60 Hz» 2 lata gwarancji (szczegółowe warunki gwarancji dostępne na życzenie) Ultra Excellent oferuje:» Ekskluzywne wzornictwo» Funkcja częściowego otwierania bramy (praktyczna w bramach sekcyjnych bocznych)» Ręczna regulacja siły» Osobne wyłączanie oświetlenia» Regulowana funkcja łagodnego zatrzymywania bramy» Możliwość włączania światła sygnałem radiowym» Precyzyjne otwieranie i zamykanie sygnałem radiowym» Elektronika sterująca listwą bezpieczeństwa w wyposażeniu standardowym» Automatyczne zamykanie. Ta funkcja wymaga dodatkowego urządzenia zabezpieczającego (fotokomórka / listwa bezpieczeństwa)» Wyświetlacz diodowy pokazujący wymaganą siłę lub możliwe przyczyny zakłóceń» Siła ciągu: 800 N» Średnia prędkość 140 mm/s» Wymagane nadproże 40 mm» Zasilanie sieciowe 230 V, 50/60 Hz» 2 lata gwarancji (szczegółowe warunki gwarancji dostępne na życzenie) Ultra Excellent Quick oferuje:» Wersja szybkobieżna» Siła ciągu 550 N» Średnia prędkość 260 mm/s Wszystko w standardzie:» Szybki i łatwy w montażu, wstępnie zmontowany fabrycznie» Wytrzymała konstrukcja z szyną z ceownika» Pasek zębaty nie wymagający konserwacji» Małe zużycie prądu» Automatyczna regulacja siły zgodnie z normami UE» Automatyczne rozpoznawanie przeszkody» Funkcja łagodnego zatrzymywania, chroniąca bramę» Automatyczny system nauczania drogi bez wyłączników krańcowych» Kompatybilny z Homelink» Pilot 4-kanałowy 433 MHZ z kodem dynamicznie zmiennym» Konsola stalowa uniwersalna dla bram uchylnych i sekcyjnych górnych» Zintegrowane oświetlenie garażu (40W) z automatycznym wyłączaniem» Awaryjne wysprzęglanie od wewnątrz Normstahl. Bramy segmentowe górne Euro i Aluframe 43

44 Co uszczęśliwia? Praktyczne dodatki do automatów 01 02a 02b Inteligentne wyposażenie dodatkowe Firma Normstahl oferuje bogaty program wyposażenia dodatkowego, podnoszącego komfort i osobiste bezpieczeństwo. 44 Normstahl. Bramy segmentowe górne Euro i Aluframe

45 Dobrze zabezpieczone Wyłącznik kluczykowy [01] (zdjęcie przedstawia wariant natynkowy) jest rozwiązaniem na wypadek, gdy zdarzy się zapomnieć pilota. Za pomocą 3-kanałowej klawiatury kodowej otworzysz bramę bez klucza przy pomocy osobistego kodu cyfrowego. Z klawiaturą ze stali szlachetnej [2a] lub niebieską klawiaturą foliową [2b] i stabilną obudową z tworzywa sztucznego w kolorze srebrnym. Na życzenie także ze sterowaniem radiowym bez potrzeby układania przewodów. Wszystkie modele z podświetleniem. Czytnik linii papilarnych [04] jest zaawansowanym technologicznie rozwiązaniem do kontroli dostępu! Brama jest otwierana wskutek identyfikacji wskanowanych odcisków palców. Prościej, wygodniej i bezpieczniej już się nie da. Pod kontrolą Fotokomórki [03] skutecznie zapobiegają automatycznemu zamknięciu się bramy, jeżeli promień świetlny zostanie przysłonięty przez człowieka lub przedmiot. Innym rodzajem zabezpieczenia może być listwa krawędziowa ze zintegrowanym czujnkiem optycznym. Pilot samochodowy do gniazda zapalniczki [5]. Normstahl. Bramy segmentowe górne Euro i Aluframe 45

46 Wymiana bramy, oszczędność energii Renowacja bez problemów Przeprowadź test bramy garażowej!» Chcesz chronić swoją własność?» Czy brama powinna być przyjemna dla oka?» Chciałbyś mieć bramę garażową, która pomoże Ci w oszczędzaniu energii?» Czy bramę można obsługiwać z dziecinną łatwością? Wygląd, bezpieczeństwo, komfort i funkcjonalność! Nowa brama firmy Normstahl uczyni z Twojego garażu istne cacko, podniesie optycznie wartość budynku i zaoferuje całą masę zalet, z których należy skorzystać. Więcej informacji znajdziesz w prospekcie o modernizacji i renowacji. 46 Normstahl. Bramy segmentowe górne Euro i Aluframe

47 przed Renowacja z bramami Normstahl jest łatwa, szybka i niedroga. Podnieś wartość nie tylko swojego garażu, ale również domu. Nowoczesna technika w połączeniu z atrakcyjnym wyglądem po prostu będzie sprawiała Tobie przyjemność. Z naszymi bramami segmentowymi górnymi oszczędzasz w przypadku renowacji czas i pieniądze, ponieważ wszystko jest gotowe w kilka dni. po» Profesjonalne doradztwo przy wyborze bramy i wyposażenia» Wymiana bramy w mniej niż jeden dzień» Żadnych dodatkowych niespodziewanych kosztów w twoim garażu» Bez potrzeby długiej przebudowy, kucia czy zmian otworu garażowego Dokładne informacje na temat oszczędności energii znajdziesz na stronie 51. Idealna renowacja bramy Mamy rozwiązanie na prawie każde życzenie i każdą sytuację zabudowy. Przy braku wymaganego minimalnego nadproża lub minimalnego węgarka, idealnym rozwiązaniem jest zastosowanie naszych przesłon nadproża lub węgarka. Serwis renowacyjny w połączeniu z kompetentnym Partnerem Normstahla dotyczy wszystkich rodzajów, wielkości i systemów bram. Kolejna korzyść: również pozbycie się Twojej starej bramy może być zapewnione. Nie ma rzeczy niemożliwych! Z naszymi licznymi propozycjami renowacyjnymi nawet najtrudniejsze sytuacje związane z nadprożem i węgarkiem będą rozwiązane. Przenieś swój garaż z naszą pomocą w XXI wiek Rozwiązanie montażowe w przypadku braku nadproża 02 Rozwiązanie montażowe w przypadku zbyt małego węgarka Więcej informacji o renowacji bram znajdziesz w naszym prospekcie Modernizacja i renowacja Normstahl. Bramy segmentowe górne Euro i Aluframe 47

48 Rozmiary. Wymiary montażowe. Wyposażenie. Szczegóły techniczne Standardowe nadproże głębokość zabudowy - patrz tabela głębokość wsuwania skrzydła bramy = wymiar zamówieniowy Obniżone nadproże głębokość zabudowy - patrz tabela głębokość wsuwania skrzydła bramy = wymiar zamówieniowy ZLH = wysokość ościeżnicy w świetle / wymiar zamawiany S* (150) 130 (140) wolne miejsce do zabudowy bramy S* = minimalne nadproże bez napędu do bramy: S = 180 mm (195) z napędem Ultra / Ultra Excellent: S = 220 mm / 230 mm krawędź górna gotowej posadzki OKFF S* ZLH = wysokość ościeżnicy w świetle / wymiar zamawiany 140 (150) Lina nośna 130 (140) S* = minimalne nadproże bez napędu do bramy: S = 110 mm (125) z napędemultra / Ultra Excellent: S = 150 mm / 165 mm krawędź górna gotowej posadzki OKFF wolne miejsce do zabudowy bramy 130 (140) (36) 41 Uszczelka podłogowa Seria EURO Szkielet z profili aluminiowych min. 90* szerokość przejścia światła min. 90* *idealnie 130 mm przy montażu za pomocą kątowników montażowych 49 (59) 40 Wymiary instalacyjne bram serii Euro i Aluminiowej konstrukcji ramowej Wymiary standardowe i specjalne wymiar zamówieniowy (B x H) = wymiar wykończonego otworu z mm x = wymiar standardowy do wys x x x x o o o o o 2375 x o o o o o 2250 x x o o x o x o x o x 2200 o o 2125 x x x o x x o x o x o x 2070 o o 2000 x x x o x x x x x 1875 x x x do szer o = wymiar standardowy tylko dla EURO = wymiar specjalny = wymiar specjalny Wysokość minimalna: 1500 mm, Szerokość minimalna: 1800 mm Uwaga: w zamontowanych obok siebie bramach o różnej wysokości, wysokość sekcji oraz rozmieszczenie przetłoczeń niejednakowe. Konfiguracje wyposażeniowe bram segmentowych górnych Ręczna V1» z klamką zewnętrzną» z zamkiem» z systemem ryglującym Automatyczna V2» bez klamki zewnętrznej» bez zamka» bez systemu ryglującego Automatyczna V3» z klamką zewnętrzną» z zamkiem do awaryjnego wysprzęglania z zewnątrz» bez systemu ryglującego Automatyczna V4» z klamką zewnętrzną» z zamkiem do awaryjnego wysprzęglania z zewnątrz» opcjonalnie z aktywnym systemem ryglującym Automatyczna V5» z zamkiem» z aktywnym systemem ryglującym» bez klamki zewnętrznej 48 Normstahl. Bramy segmentowe górne Euro i Aluframe

49 System instalacyjny zgodnie z kątem nachylenia dachu - innowacyjne rozwiązanie w szczególnych sytuacjach ca. 650 Dostępne kąty nachylenia: 15, 20, 25 i 30 Minimalna wysokość nadproża: 270 mm Szerokość bramy: Wysokość: mm mm Światło przejazdu: wys. bramy 110 mm dostarczane wyłącznie w stanie rozłożonym (spaletowane). Przewyższenie W przypadku wyższych nadproży można umieścić szynę poziomą bliżej sufitu, stosując przewyższenie aż do 300 mm. Może ono wynosić 60, 90, 120, 150, 180, 210, 240, 270 ZLH lub 300 mm. Wskazówka: w przypadku bram automatycznych potrzebne jest dodatkowe dodatkowe cięgno. Brama segmentowa górna z furtką na zapytanie. Głębokość zabudowy bez automatu Głębokość zabudowy z automatem nadproże standardowe nadproże niskie standardowe i niskie nadproże całkowita długość pkt podwieszenia tylnego całkowita długość pkt podwieszenia tylnego całkowita długość pkt podwieszenia tylnego Wys. bramy Wys. bramy Wys. bramy do do ~ ~ wys wys wys wys Wysokość światła wjazdu EURO / Aluframe / furtka w bramie Euro Aluframe do 3 m szer. powyżej 3 m szer. EURO z furtką nadproże standard ZLH - 50 mm ZLH - 70 mm ZLH mm ZLH - 85 mm ręczna nadproże niskie ZLH mm ZLH mm ZLH mm ZLH -155 mm prowadzenie pod kątem ZLH - 70 mm ZLH - 70 mm ZLH - 90 mm nadproże standard ZLH - 20 mm ZLH - 40 mm ZLH - 80 mm ZLH - 55 mm automatyczna nadproże niskie ZLH - 90 mm ZLH mm ZLH mm ZLH -125 mm prowadzenie pod kątem ZLH - 30 mm ZLH - 40 mm ZLH - 60 mm Twoja brama dotrze na pewno w dobrym stanie: ZLH = wys. światła wjazdu Do szerokości 3 m i wysokości 2,25 dostarczamy bramy standardowo wstępnie zmontowane. Na życzenie dostarczamy też bramy o tych wymiarach w stanie rozłożonym, na palecie. Większe bramy są dostarczanie wyłącznie na paletach. Wymiary renowacyjne FLAIR, STYLE, LINE, TREND, CLASSIC, TWIN wysokość szerokość Badane parametry bram sekcyjnych górnych Sprawdzane parametry seria EURO Aluframe bez poszycia Aluframe z poszyciem Żywotność cykli cykli cykli Odporność na obciążenie wiatrem Klasa 4 - Klasa 4 Przepuszczalność powietrza Klasa 2 - Klasa 2 Odporność na przenikanie wody z klamką: Klasa 1 bez klamki: Klasa z klamką: Klasa 1 bez klamki: Klasa 3 Współczynnik U 1,4 1,6 W/m 2 K - zależny od poszycia Odporność antywłamaniowa standard WK2 wyposażenie dodatkowe wyposażenie dodatkowe Normstahl. Bramy segmentowe górne Euro i Aluframe 49

50 Rozmiary. Wymiary montażowe. Wyposażenie. Technika bramy w szczegółach Dobór napędu do bramy sekcyjnych górnych serii EURO - nadproże standardowe i niskie Wysokość Szerokość Ultra Całkowita długość: 3353 mm Droga podnoszenia: 2540 mm Ultra lang Całkowita długość: 4438 mm Droga podnoszenia: 3625 mm Ultra Excellent Całkowita długość: 3353 mm Droga podnoszenia: 2540 mm Ultra Excellent lang Całkowita długość: 4438 mm Droga podnoszenia: 3625 mm Dobór napędu do bramy sekcyjnych górnych Aluframe - nadproże standardowe i niskie Wysokość Szerokość Ultra Całkowita długość: 3353 mm Droga podnoszenia: 2540 mm Ultra lang Całkowita długość: 4438 mm Droga podnoszenia: 3625 mm Ultra Excellent Całkowita długość: 3353 mm Droga podnoszenia: 2540 mm Ultra Excellent lang Całkowita długość: 4438 mm Droga podnoszenia: 3625 mm Warunki montażowe dla drzwi garażowych o konstrukcji aluminiowej Montaż za ościeżem Montaż w ościeżu Montaż za ościeżem Montaż w ościeżu na zewnątrz wysokość otworu zewnętrzny wymiar ościeżnicy FOK na zewnątrz zewnętrzny wymiar ościeżnicy wysokość przejścia w świetle Wysokość otworu z stanie surowym FOK zewnętrzny wymiar ościeżnicy 68 szerokość otworu na zewnątrz zewnętrzny wymiar ościeżnicy 68 szerokość przejścia w świetle wysokość otworu z stanie surowym na zewnątrz Wymiary instalacyjne drzwi garażowych otwieranych do wewnątrz i na zewnątrz w profilu standardowym montaż za... montaż za... montaż w... wymiar zamówieniowy mm zewnątrzny wymiar ramy wymiar przejścia w świetle od górnej krawędzi progu (drzwi otwarte na 90 )... ościeżem, otwieranie do wewnątrz. Najmniejszy - największy wymiar wykończonego otworu w świetle muru.... ościeżem, otwieranie na zewnątrz. Najmniejszy - największy wymiar wykończonego otworu w świetle muru.... w ościeżu, otwieranie do wewnątrz albo na zewnątrz. Najmniejszy wymiar otworu w stanie surowym. Wymiar szerokość x wysokość szerokość x wysokość szerokość x wysokość szerokość x wysokość szerokość x wysokość szerokość x wysokość T x x x x x x 2078 T3 875 x x x x x x 2203 T4 875 x x x x x x 2078 T x x x x x x 2203 T x x x x x x 2328 Maks. zewnątrzny wymiar ramy dla wymiarów specjalnych: 1250x2500 mm. Przy zamawianiu wymiarów specjalnych podawać wymiary otworu lub zewnętrzny wymiar ramy. 50 Normstahl. Bramy segmentowe górne Euro i Aluframe

51 Drzwi boczne o konstrukcji aluminiowej, profil normalny Wymiar zamówieniowy = zewnętrzny wymiar ramy (RAM) szerokość x wysokość w mm RAM: Wymiar przejścia w świetle w mm (drzwi otwarte na 90 ) Montaż za ościeżem minimalny i maksymalny wymiar wykończonego otworu w mm Montaż w ościeżu otwieranie do wewnątrz otwieranie na zewnątrz wymiar otworu w stanie szerokość wysokość szerokość wysokość szerokość wysokość surowym w mm od do od do od do od do szerokość wysokość Szer. RAM: min. 850 mm / max 1250 mm, wys. RAM: min 1800 mm / max 2500 mm Drzwi boczne o konstrukcji aluminiowej, ciepły profil Wymiar zamówieniowy = zewnętrzny wymiar ramy (RAM) szerokość x wysokość w mm RAM: Wymiar przejścia w świetle w mm (drzwi otwarte na 90 ) Montaż za ościeżem minimalny i maksymalny wymiar wykończonego otworu w mm Montaż w ościeżu otwieranie do wewnątrz otwieranie na zewnątrz wymiar otworu w stanie szerokość wysokość szerokość wysokość szerokość wysokość surowym w mm od do od do od do od do szer. wys Brama a środowisko Szczegółowe dane Wiatr, woda i izolacyjność cieplna bramy EURO Wysoko wyspecjalizowany proces produkcyjny bram segmentowych Euro gwarantuje optymalną jakość produktu. Sekcje bramy wykonywane na wymiar są w drodze inteligentnego automatycznego procesu iniekcji wypełniane rdzeniem izolującym o dużej gęstości. Badane wartości Wyniki (im wyższa klasa, tym lepiej) Odporność na obciążenie wiatrem DIN EN Klasa 4 Przepuszczalność powietrza DIN EN Klasa 2 Odporność na przenikanie wody DIN EN z klamką: Klasa 1 bez klamki: Klasa 3 Współczynnik przenikania ciepła U (W/M²K), bez okien, DIN EN (im mniejsza wartość, tym lepiej) Wysokość ,50 1,45 1,40 1,40 1, ,55 1,50 1,45 1,45 1, ,60 1,55 1,55 1,50 1,50 Szerokość Współczynnik przenikania ciepła U (W/M²K), z oknami w górnej sekcji, DIN EN (im mniejsza wartość, tym lepiej) Wysokość ,55 1,50 1,50 1,45 1, ,60 1,55 1,55 1,50 1, ,70 1,65 1,65 1,65 1,60 Szerokość Współczynnik przenikania ciepła U (W/M²K), z pasem przeszklenia w ramie aluminiowej w górnej sekcji, DIN EN (im mniejsza wartość, tym lepiej) Wysokość ,90 1,90 1,85 1,80 1, ,05 2,00 1,95 1,95 1, ,40 2,35 2,30 2,30 2,30 Szerokość Normstahl. Bramy segmentowe górne Euro i Aluframe 51
