1 04 05 Wentylacyjne pompy ciepła Urządzenia do centralnej wentylacji, ogrzewania, c.w.u. i chłodzenia Osprzęt

2 WENTYLACYJNE POMPY CIEPŁA - TYPY I PRZEZNACZENIE URZĄDZEŃ LWZ 504 LWZ 404 SOL LWZ 404 trend LWZ 304 trend Strona Ogrzewanie Moc grzewcza przy P-7/W35 (EN 14511) kw 8,34 7,59 4,59 5,29 Moc grzewcza ogrzewania awaryjnego/dodatkowego kw 2,9 / 5,8 / 8,8 2,9 / 5,8 / 8,8 2,9 / 5,8 / 8,8 2,9 / 5,8 / 8,8 COP przy P7/W35 (EN 14511) 4,74 3,89 3,89 3,84 Monowalentny tryb pracy Sterowanie inwerterem sprężarki Poziom mocy akustycznej (EN 12102) db(a) 50* Ciepła woda Zmieszana ilość wody 40 C (10 C/55 C) l Cyrkulacja Wentylacja Strumień przepływu powietrzna znam. m 3 /h Maks. strumień przepływu powietrza m 3 /h Nagrzewnica wstępna (ochrona przed zamarzaniem) Monitorowanie wilgotności powietrza w pomieszczeniu Filtr dokładny (klasa filtra F5 lub F7) Solary Chłodzenie Zdalne sterowania FES ISG web ISG plus * poziom mocy akustycznej przy pełnym obciążeniu (EN 12102) = 59 db(a)

3 6 7 WENTYLACYJNE POMPY CIEPŁA LWZ 504 ZINTEGROWANE URĄDZENIE Z REKUPERATOREM Wentylacja i rekuperacja LWZ 504 LWZ 504 ZASTOSOWANIE: Zintegrowany system z regulacją wydajności i funkcją chłodzenia Pompa ciepła do centralnej wentylacji, grzania CWU, ogrzewania i chłodzenia w nowych budynkach i domach jednorodzinnych z obciążeniem cieplnym do 10 kw. WYPOSAŻENIE/KOMFORT: Zintegrowane elektroniczne sterowanie z kontrolowaną temperaturą do kontrolowanego ogrzewania, ciepłej wody, systemu solarnego, chłodzenia i wentylacji. Inteligentna kontrola z preselekcją programu dla wentylatora, ogrzewania, ciepłej wody i trybu nieobecności / wakacji. Dodatkowe funkcje, takie jak wentylacja zabezpieczająca przed wilgocią ze zintegrowanym czujnikiem wilgotności w wywiewanym powietrzu, zmniejszenie przepływu powietrza w przypadku niewystarczającej wilgotności, chłodzenie pasywne, program wygrzewania. Zintegrowana jednostka obsługi, zdalne sterowanie z opcjonalnym czujnikiem wilgotności. Zdalne sterowanie (ISG) z opcjonalną opcją KNX i optymalizacją PV. Obwód czynnika chłodniczego powietrza Pompa ciepła jest wyposażona we wszystkie niezbędne urządzenia zabezpieczające. Regulowana moc chłodzenia, z możliwością bezpośredniego chłodzenia powierzchnią. Elektryczna grzałka awaryjna / wspomagająca do ogrzewania i ciepłej wody. Zintegrowany zbiornik ciepłej wody jest emaliowany i wyposażony w magnezową anodę ochronną wyposażoną w elektroniczny monitoring. Wysokowydajny krzyżowoprzeciwprądowy wymiennik ciepła z energooszczędnymi wentylatorami o stałym przepływie. Powietrze zewnętrzne jest podgrzewane przez chłodnicę obiegu czynnika chłodniczego. Dodatkowy solarny wymiennik ciepła w obiegu grzewczym do wykorzystania słonecznej energii cieplnej. Klasa filtracji powietrza nawiewanego/wywiewanego M5/G4. EFEKTYWNOŚĆ: Wysoka sprawność dzięki regulacji mocy zależnej od zapotrzebowania sprężarki inwertera. Energooszczędny dzięki stałemu przepływowi powietrza. INSTALACJA: Króćce przyłączeniowe dla powietrza zewnętrznego, nawiewanego, wywiewanego i zużytego znajdują się na górze urządzenia. Stabilna obudowa z blachy stalowej w nowoczesnym wzornictwie. Kompaktowe urządzenie z funkcjami: wentylacji, ogrzewania, podgrzewanie wody i chłodzenia Wyświetlacz z pokrętłem dotykowym zapewnia intuicyjną obsługę Zintegrowana wysokowydajna pompa do energooszczędnego rozprowadzania ciepła Zintegrowany zbiornik ciepłej wody do mieszania wody wynosi do 375 litrów na 40 C Ergonomicznie rozmieszczona jednostka sterująca dla łatwej obsługi Nr kat. Typ Moc grzewcza przy A2/W35 (EN 14511) Współczynnik COP przy A2/W35 (EN 14511) LWZ 504 5,16 kw 3,74 Dane techniczne Typ LWZ 504 Klasa efektywności energetycznej pompy ciepła W35 Klasa efektywności energetycznej pompy ciepła W55 Klasa efektywności energetycznej (pompy ciepła + regulator) W35Regler) W35 Klasa efektywności energetycznej (pompy ciepła + regulator) W55 Klasa efektywności energetycznej przygotowanie ciepłej wody przy profilu obciążenia XL Moc grzewcza przy A-7/W35 (EN14511) 8,34 kw Moc chłodnicza przy A35/W7 2,69 kw Efektywność COP chłodzenia przy A35/W7 1,92 Sprężarka o napięciu znamionowym 230 V Znamionowa kontrola napięcia 230 V Nagrzewnica awaryjna / wspomagająca o napięciu znamionowym 400 V Strumień objętościowy rekuperatora m³/h Sprawność rekuperatora 90 % Pojemność zbiornika CWU 235 l Klasa filtrów M5/G4 Poziom mocy akustycznej (EN 12102) 50 db(a) Wysokość 1885 mm Szerokość 1430 mm Głębokość 812 mm Masa 442 kg

4 WENTYLACYJNE POMPY CIEPŁA LWZ 404 SOL LWZ 404 SOL LWZ 404 SOL ZASTOSOWANIE: Zintegrowany system z funkcją chłodzenia Pompa ciepła do centralnej wentylacji, grzania CWU, ogrzewania i chłodzenia w nowych budynkach i domach jednorodzinnych z obciążeniem cieplnym do 9 kw. WYPOSAŻENIE/KOMFORT: Zintegrowane elektronicznie sterowanie z kontrolowaną temperaturą do kontrolowanego ogrzewania, ciepłej wody, systemu solarnego, chłodzenia i wentylacji. Inteligentna kontrola z preselekcją programu dla wentylatora, ogrzewania, ciepłej wody i trybu nieobecności / wakacji. Dodatkowe funkcje, takie jak wentylacja zabezpieczająca przed wilgocią ze zintegrowanym czujnikiem wilgotności w wywiewanym powietrzu, zmniejszenie przepływu powietrza w przypadku niewystarczającej wilgotności, chłodzenie pasywne, program wygrzewania. Zintegrowana jednostka obsługi, zdalne sterowanie z opcjonalnym czujnikiem wilgotności. Zdalne sterowanie (ISG) z opcjonalną opcją KNX i optymalizacją PV. Obwód czynnika chłodniczego powietrza Pompa ciepła jest wyposażona we wszystkie niezbędne urządzenia zabezpieczające. Regulowana moc chłodzenia, z możliwością bezpośredniego chłodzenia powierzchnią. Elektryczna grzałka awaryjna / wspomagająca do ogrzewania i ciepłej wody. Zintegrowany zbiornik ciepłej wody jest emaliowany i wyposażony w magnezową anodę ochronną wyposażony w elektroniczny monitoring. Wysokowydajny krzyżowoprzeciwprądowy wymiennik ciepła z energooszczędnymi wentylatorami o stałym przepływie. Powietrze zewnętrzne jest podgrzewane przez chłodnicę obiegu czynnika chłodniczego. Dodatkowy solarny wymiennik ciepła w obiegu grzewczym do wykorzystania słonecznej energii cieplnej. Klasa filtracji powietrza nawiewanego/wywiewanego M5/G4. EFEKTYWNOŚĆ: Wysoka sprawność dzięki stosowaniu energooszczędnych wentylatorów EC z stałym przepływem powietrza (Constant Flow). INSTALACJA: Króćce przyłączeniowe dla powietrza zewnętrznego, nawiewanego, wywiewanego i zużytego znajdują się na górze urządzenia. Stabilna obudowa z blachy stalowej w nowoczesnym wzornictwie. Kompaktowe urządzenie z funkcjami: wentylacji, ogrzewania, podgrzewanie wody i chłodzenia Wyświetlacz z pokrętłem dotykowym zapewnia intuicyjną obsługę Zintegrowana wysokowydajna pompa do energooszczędnego rozprowadzania ciepła Zintegrowany zbiornik ciepłej wody do mieszania wody wynosi do 375 litrów na 40 C Ergonomicznie rozmieszczona jednostka sterująca dla łatwej obsługi Nr kat. Typ Moc grzewcza przy A2/W35 (EN 14511) Współczynnik COP przy A2/W35 (EN 14511) LWZ 404 SOL 6,38 kw 3,50 Technische Daten Typ LWZ 404 SOL Klasa efektywności energetycznej pompy ciepła W35 Klasa efektywności energetycznej pompy ciepła W55 Klasa efektywności energetycznej (pompy ciepła + regulator) W35Regler) W35 Klasa efektywności energetycznej (pompy ciepła + regulator) W55 Klasa efektywności energetycznej przygotowanie ciepłej wody przy profilu obciążenia XL Moc chłodnicza przy A35/W7 4,6 kw Efektywność COP chłodzenia przy A35/W7 1,72 Sprężarka o napięciu znamionowym 400 V Znamionowa kontrola napięcia 230 V Nagrzewnica awaryjna / wspomagająca o napięciu znamionowym 400 V Strumień objętościowy rekuperatora m³/h Sprawność rekuperatora 90 % Pojemność zbiornika CWU 235 l Klasa filtrów M5/G4 Poziom mocy akustycznej (EN 12102) 58 db(a) Wysokość 1885 mm Szerokość 1430 mm Głębokość 812 mm Masa 442 kg

5 8 9 WENTYLACYJNE POMPY CIEPŁA LWZ 304/404 Trend LWZ 304/404 Trend LWZ 304/404 Trend ZASTOSOWANIE: Zintegrowany system Pompa ciepła do centralnej wentylacji, grzania CWU, ogrzewania w nowych budynkach i domach jednorodzinnych do obciążenia cieplnego 7,5/9 kw. WYPOSAŻENIE/KOMFORT: Zintegrowane elektronicznie sterowanie z kontrolowaną temperaturą do kontrolowanego ogrzewania, ciepłej wody i wentylacji. Inteligentna kontrola z preselekcją programu dla wentylatora, ogrzewania, ciepłej wody i trybów nieobecności / wakacji. Dodatkowe funkcje, takie jak wentylacja zabezpieczająca przed wilgocią ze zintegrowanym czujnikiem wilgotności w wywiewanym powietrzu, zmniejszenie przepływu powietrza w przypadku niewystarczającej wilgotności, program wygrzewania. Zintegrowana jednostka obsługi, zdalne sterowanie z opcjonalnym czujnikiem wilgotności. Zdalne sterowanie (ISG) z opcjonalną opcją KNX i optymalizacją PV (niemożliwe z wersją Trend). Obwód czynnika chłodniczego powietrza Pompa ciepła jest wyposażona we wszystkie niezbędne urządzenia zabezpieczające. Elektryczna grzałka awaryjna do ogrzewania i podgrzewania wody. Zintegrowany zbiornik ciepłej wody jest emaliowany i wyposażony w magnezową anodę ochronną wyposażony w elektroniczny monitoring. Wysokowydajny krzyżowo-przeciwprądowy wymiennik ciepła z energooszczędnymi wentylatorami o stałym przepływie. Powietrze zewnętrzne jest podgrzewane przez chłodnicę obiegu czynnika chłodniczego. Klasa filtracji powietrza nawiewanego/wywiewanego M5/G4. EFEKTYWNOŚĆ: Wysoka sprawność dzięki stosowaniu energooszczędnych wentylatorów EC z stałym przepływem powietrza (Constant Flow). INSTALACJA: Króćce przyłączeniowe dla powietrza zewnętrznego, nawiewanego, wywiewanego i zużytego znajdują się na górze urządzenia. Stabilna obudowa z blachy stalowej w nowoczesnym wzornictwie. Kompaktowe urządzenie z funkcjami: wentylacji, ogrzewania, podgrzewanie wody Wyświetlacz z pokrętłem dotykowym zapewnia intuicyjną obsługę Zintegrowana wysokowydajna pompa do energooszczędnego rozprowadzania ciepła Zintegrowany zbiornik ciepłej wody do mieszania wody wynosi do 375 litrów na 40 C Wentylacja i rekuperacja Best.-Nr. Typ Moc grzewcza przy A2/W35 (EN 14511) Współczynnik COP przy A2/W35 (EN 14511) LWZ 304 Trend 4,32 kw 3, LWZ 404 Trend 6,38 kw 3,50 Technische Daten Typ LWZ 304 Trend LWZ 404 Trend Klasa efektywności energetycznej pompy ciepła W35 Klasa efektywności energetycznej pompy ciepła W55 Klasa efektywności energetycznej (pompy ciepła + regulator) W35Regler) W35 Klasa efektywności energetycznej (pompy ciepła + regulator) W55 Klasa efektywności energetycznej przygotowanie ciepłej wody przy profilu obciążenia XL Sprężarka o napięciu znamionowym 400 V 400 V Znamionowa kontrola napięcia 230 V 230 V Nagrzewnica awaryjna / wspomagająca o napięciu 400 V 400 V znamionowym Strumień objętościowy rekuperatora m³/h m³/h Sprawność rekuperatora 90 % 90 % Pojemność zbiornika CWU 235 l 235 l Klasa filtrów G4 G4 Poziom mocy akustycznej (EN 12102) 59 db(a) 60 db(a) Wysokość 1885 mm 1885 mm Szerokość 1430 mm 1430 mm Głębokość 725 mm 725 mm Masa 360 kg 365 kg

6 WENTYLACYJNE POMPY CIEPŁA OSPRZĘT LUH 315 Akcesoria LWZ 304/404/504 Akcesoria do wentylacyjnych pomp ciepła LWZ 304/404/504: zdalne sterowanie, rękawy podłączeniowe, tłumiki akustyczne oraz filtry. Nr kat. Typ Opis średnica FES Komfort Zdalny sterownik LLB AWG 315/560 L LSWP AL ISG web Moduł zdalnego sterowania ISG plus Moduł zdalnego sterowania z PV AWG 315 SR Izolowane przejście ścienne z kratką chroniącą przed wpływami atmosferycznymi i przyłączem DN mm AWG 315 GL Izolowane przejście ścienne z kratką chroniącą przed wpływami atmosferycznymi i przyłączem DN mm FMS F-2 LSK 303/ AWG 315 L Izolowane przejście ścienne z kratką i przyłączem 315 mm DN LLB AWG 315 L Izolowane przejście ścienne z kratką i przyłączem DN LSWP AL Rękaw powietrzny izolowany termicznie gr. 25 mm 315 mm LSWP S Rękaw powietrzny izolowany termicznie gr. 50 mm 315 mm LWF SF LWF SF Tłumik akustyczny DN 315, długość 1 m 315 mm LULH 315 o Osłona powietrza zewnętrznego powietrza wylotowego LSK 303/403 Kaseta letnia LWTF 304/404 Wymiennik Entalpiczny 304/404/ ZLWZ Zirku Set Zestaw przyłączeniowy do pompy cyrkulacyjnej FES Komfort AWG 315 SR AWG 315 GL FMS G4-10 LWZ 304/ FMS M5-2 LWZ 304/ FMS F7-2 LWZ 304/404 Maty filtrujące G4, 10 szt Maty filtrujące M5, 2 szt Maty filtrujące F7, 2 szt ISG plus

7 Wentylacja i rekuperacja Urządzenia do centralnej wentylacji System elastycznych kanałów wentylacyjnych

8 Urządzenia do centralnej wentylacji LWZ 70 E, 170 E/370 plus Centrala wentylacyjna LWZ 70 E, 170 E/370 plus zasysa świeże powietrze z zewnątrz i powietrze odprowadzane z pomieszczeń mieszkalnych (kuchnia, łazienka, WC, pralnia, garderoba), zawierające wilgoć oraz substancje zapachowe. Te obydwa strumienie powietrza przepływają przez krzyżowy, przeciwprądowy wymiennik ciepła, przy czym świeże powietrze odbiera ciepło, a powietrze odprowadzane oddaje ciepło. Obydwa strumienie powietrza są rozdzielone tak, że przy prawidłowej pracy urządzenia przedostawanie się zapachów z powietrza odprowadzanego do powietrza świeżego jest niemożliwe. Poprzez odpowiednią instalację (rury, kształtki, przepustnice, kratki zapewnia instalator) ogrzane świeże powietrze wdmuchiwane jest do pomieszczeń mieszkalnych (pokój), a zużyte powietrze odprowadzane jest na zewnątrz przez wyrzutnię ścienną lub dachową. LWZ 170 E/370 plus Centrala LWZ 70 E, 170 E/370 plus pozwala na odzysk do 90% ciepła ze zużytego powietrza. Jest to możliwe dzięki zastosowaniu nowoczesnego krzyżowego wymiennika przeciwprądowego. Dwa energooszczędne wentylatory typu EC regulują niezależnie od siebie strumienie przepływu powietrza. Centrala LWZ 170 E/370 plus zapewnia doprowadzenie w lecie, w nocy chłodnego powietrza do pomieszczeń, poprzez automatyczny bypass wbudowany fabrycznie w urządzenie. W ciągu dnia wymiennik ciepła zapobiega nadmiernemu nagrzewaniu się pomieszczeń, natomiast w nocy, gdy temperatura na zewnątrz jest niższa niż temperatura pomieszczeń otwiera się klapa bypassu i do pomieszczenia doprowadzane jest bezpośrednio chłodne powietrze zewnętrzne. Centrala wentylacyjna LWZ 170 E/370 plus posiada zabezpieczenie przed zamarzaniem. Wbudowana fabrycznie grzałka elektryczna zapobiega obladzaniu wymiennika ciepła zapewniając tym samym prawidłową pracę urządzenia nawet przy niskich temperaturach zewnętrznych. LWZ 70 E Centrala LWZ 170 E/370 plus wyposażona jest w panel obsługowy z wyświetlaczem. Umożliwia to odczyt oraz zmianę nastawy ilości przepływającego powietrza. Dla zdalnego sterowania biegami pracy oraz nastawy harmonogramu tygodniowego służy sterownik IB-Tron 3100FAN który jest z zakresie dostawy LWZ 70 E, 170 E/370 plus oraz kabel sterujący o długości 15 m. Do filtrowania powietrza zewnętrznego jak i powietrza zużytego odprowadzającego na zewnątrz służą wymienne maty filtracyjne (G4). Przyłącza kanałów powietrznych umieszczone są w górnej części urządzenia, co bardzo ułatwia podłączenie do systemu wentylacyjnego. Zdalny sterownik IB-Tron 3100FAN z harmonogramem tygodniowym W skrócie W skrócie Klasa i jakość potwierdzona: kontrolowana wentylacja nawiewnowywiewna domu, mieszkania lub apartamentu z odzyskiem ciepła do 90% elektroniczny panel sterujący umożliwiający: włączanie i wyłączanie urządzenia, wskazanie stopni wentylatorów i wielkości strumienia przepływu, bezstopniową regulację nastaw strumienia przepływu, odczyt temperatur i stanów pracy w komplecie zdalny sterownik z harmonogramem tygodniowym z 4 odcinkami czasu dla każdego dnia tygodnia zintegrowany bypass oraz grzałka elektryczna inteligentna kontrola przeciw-zamrożeniowa stały strumień przepływu powietrza niezależny od oporów przepływu wentylatory typu EC, mały pobór mocy bezszumowa praca prosta konserwacja bardzo prosta i szybka instalacja urządzenia możliwość ustawienia urządzenia na podłodze lub zawieszenia na ścianie filtrowanie powietrza nawiewanego i wywiewanego

9 Urządzenia do centralnej wentylacji LWZ 70 E, 170 E/370 plus Tabela danych Wentylacja i rekuperacja Typ LWZ 70 E LWZ 170 E plus LWZ 370 plus Numer katalogowy Dane techniczne: Napięcie zasilania / częstotliwość V/Hz 1 / N / PE ~230 V / 50 Hz 1 / N / PE ~230 V / 50 Hz 1 / N / PE ~230 V / 50 Hz Maksymalny pobór prądu (z grzałką) A 1, Nominalny pobór prądu A 0,7 0,5 0,7 Maksymalny pobór mocy elektr ycznej (z grzałką) W Nominalny pobór mocy elektrycznej W Przepływ objętościowy powietrza m³/h Rodzaj ochrony IP Dostępny zewnętrzny spręż wentylacji Pa Maksymalna temperatura otoczenia C Klasa filtra G3 G4(F7) G4(F7) Podłączenie powietrza DN Podłączenie odpływu kondensatu mm Wysokość mm Szerokość mm Głębokość mm Ciężar urządzenia bez opakowania kg Poziom mocy akustycznej (EN 12102) db (A) Klasa efektywności energetycznej w średnich warunkach klimatycznych dla obsługi ręcznej Klasa efektywności energetycznej dla średnich warunków klimatycznych dla kontroli czasu Klasa efektywności energetycznej w średnich warunkach klimatycznych dla sterowania czujnikami Wyposażenie dodatkowe dla LWZ 70 E, 170E/370 plus FEQ Nr kat. Typ FEQ FEQ - Zdalne sterowanie z czujnikiem jakości powietrza FEZ FEZ - Zdalne sterowanie z harmonogramem tyg ZLWZ 4 S Regulator z przełącznikiem 4 stopniowym FMS G4-10 Filtry powietrza G4 (10 szt.) FMS M5-2 Filtry do powietrza M5 (2 szt.) FMS F7-2 Filtry do powietrza F7 (2 szt.) LWTF 370 Entalpiczny wymiennik ciepła do LWZ 170E/370 plus FMS G Filtry powietrza G3 do LWZ 70 E (10 szt.) FMS F Filtry powietrza F7 do LWZ 70 E (2 szt.) LSK LWZ 70 Bypass do LWZ 70 E (kaseta letnia)

10 Urządzenia do centralnej wentylacji LWZ 70 E, 170 E/370 plus Dane techniczne Wymiary i przyłącza 15. Minimalne Specification odstępy 15.1 Dimensions and connections d45 D b01 Tabela danych b01 d45 g03 g g03 g05 Przepust na przewody elektryczne Odpływ kondensatu Powietrze zewnętrzne Powietrze odprowadzane 138 g g06 LWZ 370 plus D LWZ 170 E plus Średnica mm Średnica znamionowa Średnica znamionowa g05 Powietrze zużyte Średnica znamionowa g06 Powietrze doprowadzane Średnica znamionowa DN 180 DN 160 DN 180 DN 160 DN 180 DN 160 DN 180 DN 160 LWZ 370 plus LWZ 170 E plus Poziom hałasu Poziom mocy akustycznej (EN 12102) db(a) Dane elektryczne Napięcie znamionowe V Maks. pobór prądu A 6 6 Pobór prądu bez nagrzewnicy wstępnej A 0,7 0,5 Pobór prądu z nagrzewnicą wstępną A 6 6 Fazy 1/N/PE 1/N/PE b01 Częstotliwość Przepust na Hz przewody Pobór elektryczne mocy przez wentylator W d45 Pobór Odpływ mocy bez nagrzewnicy wstępnej Średnica W mm Pobór kondensatu mocy z nagrzewnicą wstępną W g03 Wykonania Powietrze Stopień zewnętrzne ochrony (IP) Średnica znamionowa IP30 DN 125 IP30 Klasa filtra G4 G4 Wymiary Wysokość mm g04 Szerokość Powietrze Średnica mm 677 DN Głębokość odprowadzane znamionowa mm Masy Masa kg Przyłącza g05 Średnica Powietrze przyłącza zużyte powietrza Średnica mm 180 DN Przyłącze kondensatu znamionowa mm Parametry Strumień przepływu powietrza m³/h g06 Stopień Powietrze przygotowania ciepła do Średnica % 90 DN doprowadzane znamionowa Zakres stosowania powietrza zużytego C Maks. temperatura otoczenia C Dostępny zewn. spręż wentylacji Pa D

11 14 15 System elastycznych kanałów rozprowadzania powietrza LVE Płaski i elastyczny system rozprowadzania powietrza dla systemów wentylacji wymuszonej w domach jednorodzinnych. Służy do doprowadzania i odprowadzania powietrza z pomieszczeń. System wentylacyjny LVE przeznaczony jest do: montażu na posadzkach i stropach betonowych (jastrych), montażu na/w stropach drewnianych, montażu w przestrzeni sufitów podwieszanych oraz montażu na/w ścianach wewnętrznych. Wentylacja i rekuperacja Rozdzielacz powietrza. Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP 20 i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. LVE VT 4 Nr katalogowy Szerokość mm 400 Wysokość mm 90 Długość mm 480 Maksymalny strumień przepływu. m³/h 160 Przedłużka (złączka) rozdzielacza. Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE 4. LVE VV Nr katalogowy Szerokość mm 229 Wysokość mm 57 Długość mm 100 Płaski elastyczny kanał powietrzny. Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m. LVE RP 20 Nr katalogowy Szerokość mm 130 Wysokość mm 52 Długość mm 20 Przyłącze podłogowe. Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG LVE FA Nr katalogowy Szerokość mm 231 Wysokość mm 122 Długość mm 280 Kratka podłogowa. Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą. LVE FG Nr katalogowy Szerokość mm 150 Wysokość mm 64 Długość mm 350

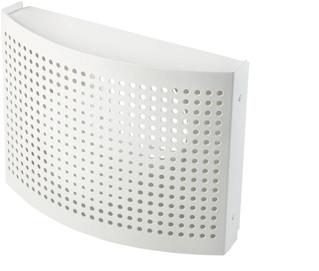

12 System elastycznych kanałów rozprowadzania powietrza LVE Przyłącze ścienne. Kratka naścienna. Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR. Wymagany osprzęt: LVE WG LVE WA Kratka naścienna do przyłącza ściennego LVE WA. Nr katalogowy Szerokość mm 144 Wysokość mm 150 Długość mm 320 LVE WG Nr katalogowy Szerokość mm 140 Wysokość mm 140 Długość mm 50 Kolano 90 stopni - pionowe. Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BH 90 Nr katalogowy Szerokość mm 98 Wysokość mm 98 Długość mm 207 Kolano 90 stopni - poziome. Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BF 90 Nr katalogowy Szerokość mm 250 Wysokość mm 57 Długość mm 250 Kolano 45 stopni - poziome. Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BF 45 Nr katalogowy Szerokość mm 225 Wysokość mm 57 Długość mm 225 Zaślepka. Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT 4. LVE BD Nr katalogowy Szerokość mm 144 Wysokość mm 64 Długość mm 20 Zakres dostawy: 5 sztuk.

13 16 17 System elastycznych kanałów rozprowadzania powietrza LVE Złączka. Złączka umożliwiająca połączenie dwóch kanałów powietrznych LVE PR. LVE M Nr katalogowy Szerokość mm 130 Wysokość mm 55 Długość mm 115 Wentylacja i rekuperacja Przejściówka 180 stopni. Zakres dostawy: 5 sztuk. Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni. LVE U 180 Nr katalogowy Szerokość mm 144 Wysokość mm 69 Długość mm 64 Uchwyt mocujący. Uchwyt mocujący elastyczny kanał powietrzny LVE PR. LVE KF Nr katalogowy Szerokość mm 215 Wysokość mm 54 Długość mm 25 Adapter mocujący (połączeniowy). Adapter mocujący (połączeniowy), umożliwiający połączenie elastycznego przewodu LVE PR z innymi elementami systemu LVE np. rozdzielaczem powietrza LVE VT 4. LVE BH 90, LVE BF 90, LVE BF 45. LVE RA Nr katalogowy Szerokość mm 143 Wysokość mm 57 Długość mm 47 Adapter przejściowy (przejściówka). Zakres dostawy: 5 sztuk. Adapter przejściowy do podłączenia adaptera mocującego LVE RA do innych elementów systemu LVE. LVE RF Nr katalogowy Szerokość mm 143 Wysokość mm 57 Długość mm 21

14 System elastycznych kanałów rozprowadzania powietrza LVE Przykład podłączenia systemu LVE _04_14_0012_

15 18 19 System elastycznych kanałów rozprowadzania powietrza LVE Legenda do przykładu podłączenia systemu LVE. Wentylacja i rekuperacja Nr Nazwa skrócona Opis Nr kat. 1 Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. 2 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE LVE WA Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR. Wymagany osprzęt: LVE WG LVE WG Kratka naścienna do przyłącza ściennego LVE WA LVE RP20 Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT 4. Zakres dostawy: 5 sztuk Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą LVE FA Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG LVE KF Uchwyt mocujący elastyczny kanał powietrzny LVE PR LVE Ü180 Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni

16 Wyposażenie dodatkowe Elastyczny system rozdziału powietrza LVS Elastyczny system rozdziału powietrza LVS Skrzynka rozdzielcza Skrzynka zbiorcza i rozdzielcza powietrza z stali do montażu w stropie betonowym lub ścianie. Typ LVS VT 9 Nr katalogowy Wysokość mm 250 Szerokość mm 500 Długość mm 480 Waga kg 9,5 Wydłużona skrzynka rozdzielcza LVS - Skrzynki rozdzielcze Skrzynka zbiorcza i rozdzielcza powietrza wydłużona z stali do montażu w stropie betonowym lub ścianie. Typ LVS VTS 9 Nr katalogowy Wysokość mm 250 Szerokość mm 500 Długość mm 1165 Waga kg 9,5 LVS SVK DN 125 Mały rozdzielacz powietrza: korpus z tworzywa sztucznego PP wzmocnionego włóknem szklanym. Główne wejście DN 125, 4 wejścia dla elastycznej rury LVS. Typ LVS SVK DN 125 Nr katalogowy Wymiary, W x S x D mm 126 x 150 x 260 LVS SVM LVS SVM Średni rozdzielacz powietrza: korpus z tworzywa sztucznego PP wzmocnionego włóknem szklanym. Główne wejście DN 160, 8 wejść dla elastycznej rury LVS. Typ LVS SVM Nr katalogowy Wymiary, W x S x D mm 130 x 330 x 270 LVS SVG LVS SVG Duży rozdzielacz powietrza: korpus z tworzywa sztucznego PP wzmocnionego włóknem szklanym. Główne wejście DN 160, 12 wejść dla elastycznej rury LVS. Typ LVS SVG Nr katalogowy Wymiary, W x S x D mm 130 x 330 x 540 Akcesoria do LVS SVM i SVG. Składa się z bocznego głównego połączenia kanałów 2 x DN 125 i pokrywy wykonane z PP wzmocnionego włóknami szklanymi. LVS LVS ZSV ZSV Typ LVS ZSV 125 Nr katalogowy Wymiary zewnętrzne S x D mm 330 x 270 Wymiary wewnętrzne W x S mm 130 x 330 Średnica przyłącza powietrza mm 2 x DN 125

17 20 21 Wyposażenie dodatkowe Elastyczny system rozdziału powietrza LVS LVS - Obudowa wylotu/wlotu Obudowa wylotu lub wlotu z tworzywa PE wzmocnionego włóknami szklanymi. Wentylacja i rekuperacja Typ LVS AE Nr katalogowy Wymiary, W x S x D mm 122 x 150 x 260 Obudowa wylotu lub wlotu z tworzywa PE wzmocnionego włóknami szklanymi. Typ LVS AEF Nr katalogowy Wymiary, W x S x D mm 172 x 150 x 260 Obudowa wylotu lub wlotu z tworzywa PE wzmocnionego włóknami szklanymi. Typ LVS AEK DN75 Nr katalogowy Wymiary, W x S x D mm 100 x 150 x 260 LVS - Kratka przelotowa powietrza Prostokątna kratka przelotowa powietrza do montażu w obudowie wylotu/wlotu LVS LG LVS LG Typ LVS LG LVS LGL Nr katalogowy Materiał, wykończenie Standard Standard Wymiary, W x S x D mm 180 x 290 x x 290 x 4 Typ LVS LGE LVS LGD Nr katalogowy Materiał, wykończenie stal nierdzewna stal nierdzewna Wymiary, W x S x D mm 180 x 290 x x 290 x 4 LVS LGD Pakiety rur LVS Kanał elastyczny, antystatyczny i antybakteryjny z tworzywa sztucznego PE o wysokiej jakości. Rura są dwuścienna: karbowana na zewnątrz i gładka w środku. Typ LVS RP LVS RP Nr katalogowy Długość m Średnica rury mm LVS - Złączki Złączka z tworzywa sztucznego do łączenia rury LVS. Typ LVS M 75 Nr katalogowy Ilość szt 5 Średnica rury mm 75

18 Wyposażenie dodatkowe Elastyczny system rozdziału powietrza LVS LVS - Króciec przyłączeniowy i zaślepka LVS Króciec przyłączeniowy z tworzywa sztucznego i zaślepką do podłączenia rury LVS z skrzynką rozdzielczą oraz do zaślepienia nie wykorzystanych otworów w skrzynce rozdzielczej. LVS AS 75 Typ LVS AS 75 Nr katalogowy Ilość szt 5 Średnica rury mm 75 Wymiary mm 98 x 98 x 53 LVS BD 10 Typ LVS ASK 75 (dla LVS AEK) Nr katalogowy Ilość szt 5 Średnica rury mm 75 Wymiary mm 85 x 85 x 53 Typ LVS BD 10 Nr katalogowy Ilość szt 10 Wymiary mm 98 x 98 x 8 Typ LVS BDK DN 75 (dla LVS AEK) Nr katalogowy Ilość szt 10 Wymiary mm 85 x 85 x 8

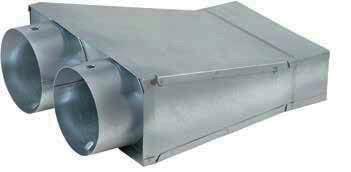

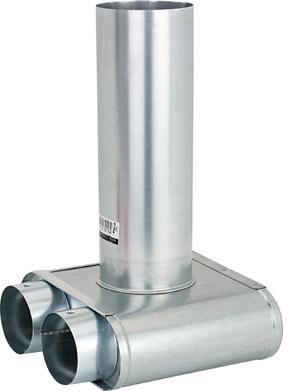

19 22 23 Wyposażenie dodatkowe Elastyczny system rozdziału powietrza LVS LVS - Skrzynki rozprężne Skrzynka rozprężna dla dwóch elastycznych kanałów LVS DN 75 z wyjściem DN 100, DN 125 ze stali ocynkowanej. Wentylacja i rekuperacja Typ LVS U LVS U Nr katalogowy Wymiary 2x DN 75 - DN 100 2x DN 75 - DN 125 Skrzynka rozprężna dla jednego elastycznego kanału LVS DN 75 z wyjściem DN 100 ze stali ocynkowanej. Typ LVS U Nr katalogowy Wymiary DN 75 - DN D

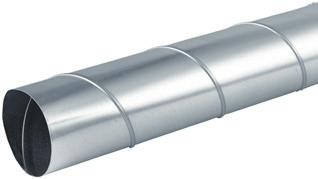

20 Wyposażenie dodatkowe System rur płaszczowych LWF System z rurami płaszczowymi Rura wentylacyjna Trójnik Rura płaszczowa z ocynkowanej blachy stalowej. Typ LWF LWF LWF Nr katalogowy Średnica mm Długość m 2,0 2,0 2,0 Grubość ścianki mm 0,6 0,6 0,6 Masa kg 1,2 1,5 1,8 Trójnik do rury płaszczowej z ocynkowanej blachy stalowej z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF T Nr katalogowy Średnica mm 100 Średnica rozgałęzienia mm 100 Długość montażowa mm 151 Masa kg 0,5 Typ LWF T LWF T Nr katalogowy Średnica mm Średnica rozgałęzienia mm Długość montażowa mm Masa kg 0,6 0,7 Kształtka redukcyjna Typ LWF T LWF T Nr katalogowy Średnica mm Średnica rozgałęzienia mm Długość montażowa mm Masa kg 0,8 1,2 Redukcja do rury płaszczowej z ocynkowanej blachy stalowej z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF RS LWF RS LWF RS Nr katalogowy Średnica mm Średnica redukcji mm Długość montażowa mm Masa kg 0,2 0,2 0,35

21 24 25 Wyposażenie dodatkowe System rur płaszczowych LWF Złączka wewnętrzna Złączka wewnętrzna do rury płaszczowej z ocynkowanej blachy stalowej z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Wentylacja i rekuperacja Typ LWF N 100 LWF N 125 LWF N 160 LWF N 180 Nr katalogowy Średnica mm Długość montażowa mm Masa kg 0,1 0,1 0,1 0,1 Złączka zewnętrzna Złączka z rury płaszczowej z ocynkowanej blachy stalowej. Typ LWF M 100 LWF M 125 LWF M 160 LWF M 180 Nr katalogowy Średnica mm Długość montażowa mm Masa kg 0,1 0,2 0,2 0,2 Kolano 90 Kolano 90 rury płaszczowej z ocynkowanej blachy stalowej, z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF B LWF B LWF B Nr katalogowy Średnica mm Kąt Promień rm mm ,5 240 Masa kg 0,6 0,8 1,4 Kolano 60 Kolano 60 rury płaszczowej z ocynkowanej blachy stalowej, z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF B Nr katalogowy Średnica mm 100 Kąt 60 Promień rm mm 100 Masa kg 0,4 Kolano 45 Kolano 45 rury płaszczowej z ocynkowanej blachy stalowej, z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF B LWF B LWF B Nr katalogowy Średnica mm Kąt Promień rm mm Masa kg 0,3 0,4 0,6

22 Wyposażenie dodatkowe System rur płaszczowych LWF Kolano 30 Kolano 30 rury płaszczowej z ocynkowanej blachy stalowej, z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF B LWF B LWF B Nr katalogowy Średnica mm Kąt Promień rm mm Masa kg 0,3 0,4 0,6 Zaślepka Zaślepka do rury płaszczowej z ocynkowanej blachy stalowej. Typ LWF ED 100 LWF ED 125 LWF ED 160 Nr katalogowy Średnica mm Długość mm Masa kg 0,1 0,1 0,1 Zaślepka Zaślepka do rury płaszczowej z ocynkowanej blachy stalowej, z fabrycznie zamontowanym uszczelnieniem Rollring. Uszczelnienie Rollring z gumy EPDM odpornej na starzenie jest odporne na ciśnienie i temperaturę. Typ LWF EDN 100 LWF EDN 125 LWF EDN 160 Nr katalogowy Średnica mm Pokrywa do czyszczenia Pokrywa do czyszczenia rury płaszczowej z blachy stalowej. Typ LWF RD 100 LWF RD 125 LWF RD 160 Nr katalogowy Średnica mm Długość mm Masa kg 0,3 0,4 0,6

23 26 27 Wyposażenie dodatkowe System rur płaszczowych LWF Tłumik akustyczny Tłumik akustyczny wykonany z rury zewnętrznej, perforowanej rury wewnętrznej oraz dwóch końcówek przyłączowych z uszczelnieniem Rollring. Środek jest wypełniony materiałem izolacyjnym pochłaniającym dźwięki. Włóknina szklana między rurą wewnętrzną a izolacją zapobiega kontaktowi materiału izolacyjnego ze strumieniem powietrza. Wentylacja i rekuperacja Typ LWF S 100-0,6 LWF S 125-0,6 Nr katalogowy Średnica wewnętrzna mm Średnica zewnętrzna mm Długość mm Masa kg 3,0 4,0 Typ LWF S 125-0,9 LWF S 160-0,6 Nr katalogowy Średnica wewnętrzna mm Średnica zewnętrzna mm Długość mm Masa kg 7,0 6,0 Typ LWF S 160-0,9 LWF S 180-0,9 Nr katalogowy Średnica wewnętrzna mm Średnica zewnętrzna mm Długość mm Masa kg 8,0 10,0 Przepustnica-tłumik Przepustnica-tłumik z pianki poliuretanowej. Tłumik do instalacji w kanale spiralnym DN 100 do tłumienia hałasu powietrza. Materiał składa się z pianki ognioodpornej i odpornej na pleśń. Przez otwieranie lub zamykanie otworów przepływowych, natężenie przepływu i tłumienie dźwięku można zmieniać. Typ LWF SE 100 Nr katalogowy Średnica mm 100 Wysokość mm 50 Ilość otworów szt. 5 Ilość w zestawie szt. 4

24 Wyposażenie dodatkowe System rur płaszczowych LWF Elastyczna rura Elastyczna rura z aluminium, dwuwarstwowa. Typ LWF F LWF F Nr katalogowy Średnica mm Długość transportowa mm Długość rozciągnięta mm Masa kg 1,4 1,7 Typ LWF F LWF F Nr katalogowy Średnica mm Długość transportowa mm Długość rozciągnięta mm Masa kg 2,1 2,5 Anemostaty Anemostaty nawiewne M Zawór powietrza nawiewanego wykonany z metalu z ramką montażową do montażu w suficie. Łatwy w użyciu w gnieździe rurowym, służy do regulacji objętości strumieniu powietrza. Typ LWF ZVM 100 LWF ZVM 125 Nr katalogowy Zalecana objętość do m³/h powietrza Ciśnienie akustyczne db(a) <30 <30 Średnica przyłącza mm Kratka nawiewna 100 MWQ Zawór powietrza nawiewanego wykonany z metalu z przyłączem rurowym do montażu na ścianie. Łatwy w użyciu w gnieździe rurowym, regulowany strumień objętościowy powietrza. Typ LWF ZVM WQ 100 Nr katalogowy Zalecana objętość do m³/h 40 powietrza Ciśnienie akustyczne db(a) <30 Średnica przyłącza mm 100

25 28 29 Wyposażenie dodatkowe System rur płaszczowych LWF Anemostat wyciągowy 100 M Zawór powietrza zużytego wykonany z metalu z ramką montażową do montażu ściennego i sufitowego, lakierowany na biało. Służę do regulacji strumieni powietrza wyciągowego. Wentylacja i rekuperacja Typ LWF AVM 100 Nr katalogowy Zalecana objętość do m³/h 50 powietrza Ciśnienie akustyczne db(a) <30 Średnica przyłącza mm 100 Filtr stożkowy 100 M Zawór powietrza zużytego wykonany z metalu z ramką montażową do montażu ściennego i sufitowego, lakierowany na biało. Służę do regulacji strumieni powietrza wyciągowego. Typ FMS A 100 Nr katalogowy Klasa filtrów - G3 Ilość mat filtrujących szt. 5 Anemostat wyciągowy 125 M Zawór powietrza zużytego wykonany z metalu z ramką montażową do montażu ściennego i sufitowego, lakierowany na biało. Służę do regulacji strumieni powietrza wyciągowego. Typ LWF AVM 125 Nr katalogowy Zalecana objętość do m³/h 70 powietrza Ciśnienie akustyczne db(a) <30 Średnica przyłącza mm 125 Filtr stożkowy 125 M Zawór powietrza zużytego wykonany z metalu z ramką montażową do montażu ściennego i sufitowego, lakierowany na biało. Służę do regulacji strumieni powietrza wyciągowego. Typ FMS A 125 Nr katalogowy Klasa filtrów - G3 Ilość mat filtrujących szt. 5

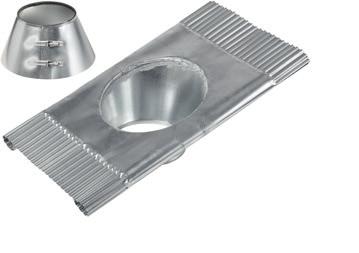

26 Wyposażenie dodatkowe System rur płaszczowych LWF Czerpnia/wyrzutnia 160 VA Czerpnia/wyrzutnia okrągła z uszczelką, element wykonany ze stali chromo-niklowej, osłona zabezpiecza otwór przed warunkami atmosferycznymi. Typ LWF VLA Nr katalogowy średnica przyłącza mm 160 Wyrzutnia dachowa Wyrzutnia dachowa z blachy tytanowo-cynkowej dla dachów spadzistych o nachyleniu od 31 do 45. Typ LWF DE Nr katalogowy Średnica mm 160 Długość mm 705 Szerokość mm 600 Filtry LWZ 70 E Zestaw filtrów LWZ 70 Zestaw mat filtrujących o klasie G3 - filtr wstępny. Typ FMS LWZ 70 Nr katalogowy Klasa filtrów - G3 Ilość mat filtrujących szt. 10 Zestaw dokładnych filtrów Kaseta z filtrem do wymiany brudnych filtrów świeżego powietrza w centrali wentylacyjnej LWZ 70. Filtr składa się ze złożonego, nie zawierającego włókien szklanych materiału filtracyjnego. Filtr klasy F7 - dokładna filtracja. Typ FMS F Nr katalogowy Klasa filtrów - F7 Ilość mat filtrujących szt. 2

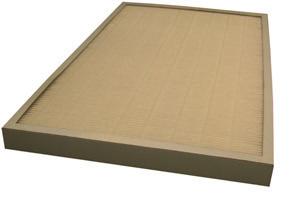

27 30 31 Wyposażenie dodatkowe System rur płaszczowych LWF Filtry LWZ 170 E plus, LWZ 370 plus Wentylacja i rekuperacja Maty filtracyjne Zestaw mat filtrujących o klasie G4 - filtr wstępny. Typ FMS G4-10 Nr katalogowy Klasa filtrów - G4 Ilość mat filtrujących szt. 10 Filtry Wymienne wkłady filtracyjne do powietrza nawiewanego wykonane z nietłukących się włókien poliestrowych, odporne na temperaturę do 100 C, składane w ramie z odpornego na wilgoć materiału. Klasa filtrów: M5 - filtr medium, F7 - filtr dokładny. Typ FMS M5-2 FMS F7-2 Nr katalogowy Klasa filtrów - M5 F7 Ilość mat filtrujących szt. 2 2 Entalpiczny wymiennik ciepła LWZ 170 E plus, LWZ 370 plus Entalpiczny wymiennik ciepła do wykorzystania w miesiącach zimowych. Wysokowydajny, przenoszący wilgoć przeciwprądowy wymiennik ciepła wykonany z paroprzepuszczalnej membrany celulozowej. Poprzez tę membranę wymiennika ciepła wilgoć może być odzyskiwana z powietrza wywiewanego i przesyłana do powietrza nawiewanego. Wymiennik został pokryty specjalną powłoką antybakteryjną, która ma silną zdolność do zabijania różnego typu bakterii oraz zapobieganiu rozrostowi grzybów w jednostce. Powłoka jest również odporna na ścieranie. Brak przenoszenia gazów i zanieczyszczeń, długa żywotność, wysoka szczelność, niski spadek ciśnienia, działanie przeciwbakteryjne, mrozoodporność i odporność na ciepło. Typ LWTF 370 Nr katalogowy Izolacja Izolacja do rury LWF z wełny mineralnej. Typ LWF DS 100 LWF DS 125 LWF DS 160 Nr katalogowy Średnica wewnętrzna mm Średnica zewnętrzna mm Długość mm
