Warstwa fizyczna. Model OSI Model TCP/IP. Aplikacji. Aplikacji. Prezentacji. Sesji. Transportowa. Transportowa. Sieciowa. Sieciowa.
|
|
- Kinga Janicka
- 8 lat temu
- Przeglądów:
Transkrypt
1 Warswa fizyczna Model OSI Model TCP/IP Aplikacji Prezenacji Aplikacji Sesji Transporowa Sieciowa Transporowa Sieciowa przesłanie informacji przez nośnik fizyczny Łącza danych Fizyczna Dosępu do sieci

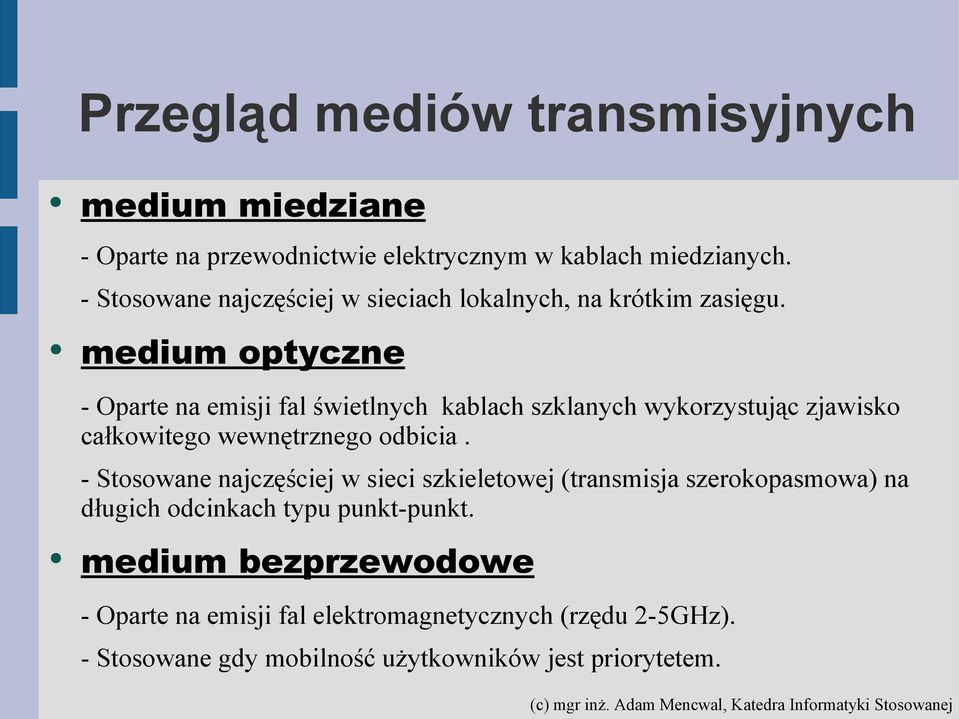

2 Przegląd mediów ransmisyjnych medium miedziane - Opare na przewodnicwie elekrycznym w kablach miedzianych. - Sosowane najczęściej w sieciach lokalnych, na krókim zasięgu. medium opyczne - Opare na emisji fal świelnych kablach szklanych wykorzysując zjawisko całkowiego wewnęrznego odbicia. - Sosowane najczęściej w sieci szkieleowej (ransmisja szerokopasmowa) na długich odcinkach ypu punk-punk. medium bezprzewodowe - Opare na emisji fal elekromagneycznych (rzędu 2-5GHz). - Sosowane gdy mobilność użykowników jes prioryeem.
3 Pojęcia związane z fizycznymi aspekami ransmisji informacji TWORZENIE SYGNAŁU BINARNEGO Z ANALOGOWEGO: = A MULTIPLEKSACJA: - z podziałem czasu - z podziałem częsoliwości (ime-division muliplexing -TDM ) (frequency-division muliplexing - FDM ) A sysem sysem sysem [s] X Y Z RODZAJE TRANSMISJI: simplex half-duplex duplex sysem sysem sysem f[hz] X Y Z

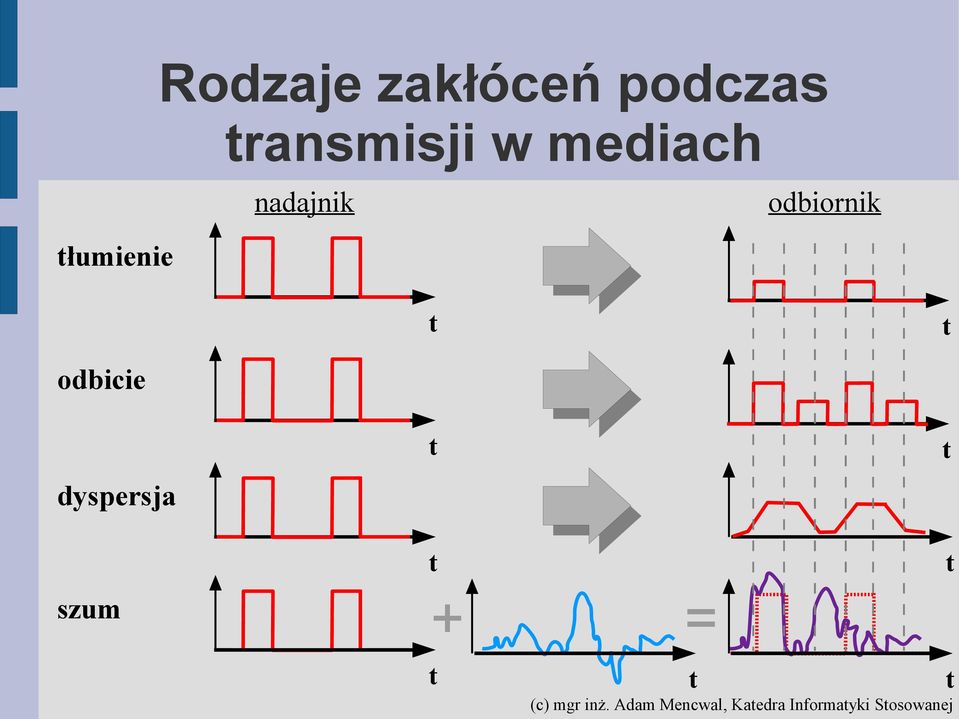

4 Rodzaje zakłóceń podczas ransmisji w mediach nadajnik odbiornik łumienie odbicie dyspersja szum + =
5 Kodowanie biów w medium ransmisyjnym Szyfrowanie biy zegar TTL NRZ NRZI Modulacja biy FM AM [s] Mancheser Mancheser różnicowy [s] PM

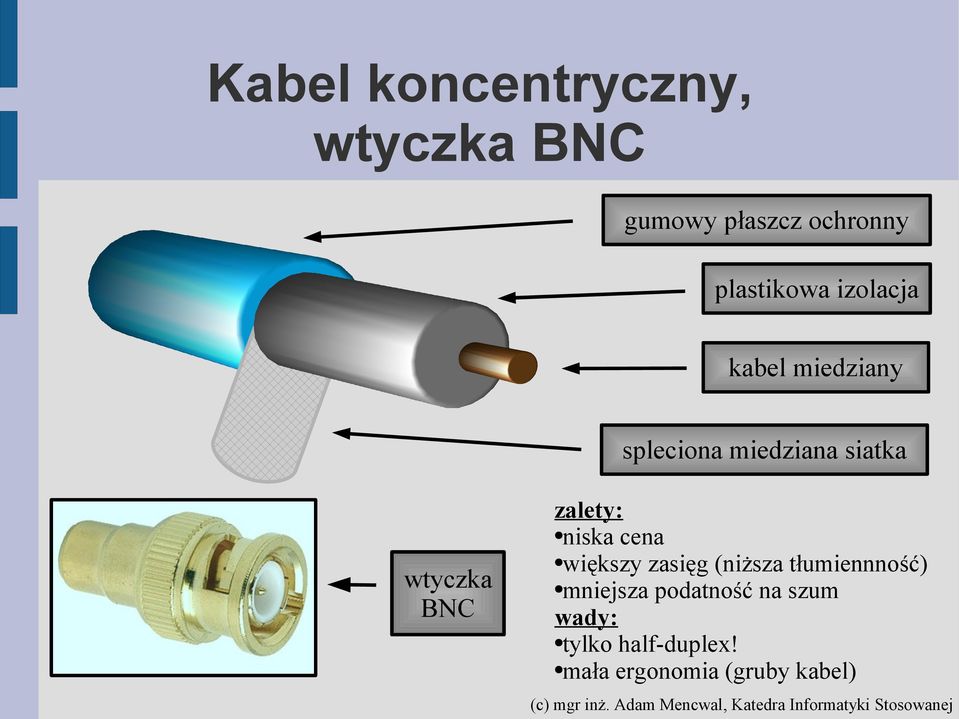

6 Kabel koncenryczny, wyczka BNC gumowy płaszcz ochronny plasikowa izolacja kabel miedziany spleciona miedziana siaka wyczka BNC zaley: niska cena większy zasięg (niższa łumiennność) mniejsza podaność na szum wady: ylko half-duplex! mała ergonomia (gruby kabel)

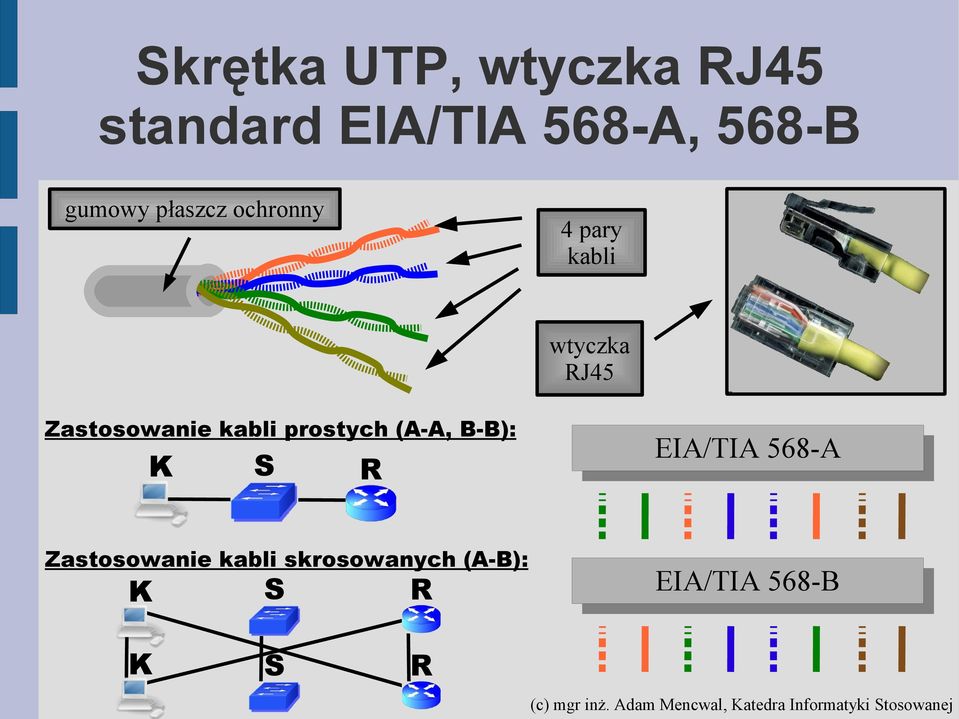

7 Skręka UTP, wyczka RJ45 sandard EIA/TIA 568-A, 568-B gumowy płaszcz ochronny 4 pary kabli wyczka RJ45 Zasosowanie kabli prosych (A-A, B-B): K S R EIA/TIA 568-A Zasosowanie kabli skrosowanych (A-B): K S R EIA/TIA 568-B K S R

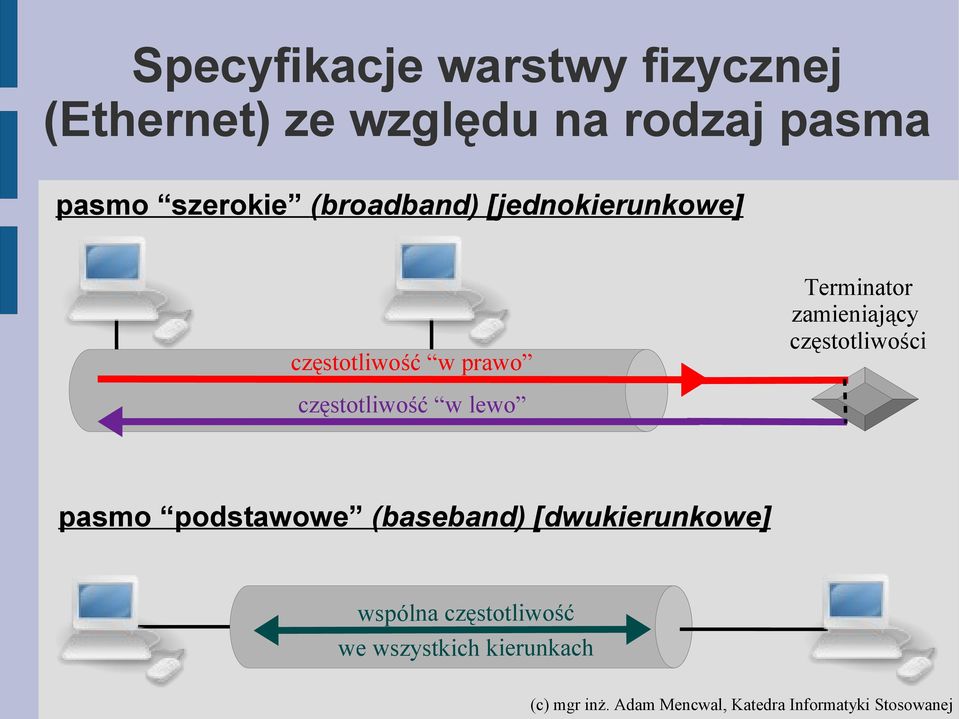

8 Specyfikacje warswy fizycznej (Eherne) ze względu na rodzaj pasma pasmo szerokie (broadband) [jednokierunkowe] częsoliwość w prawo Terminaor zamieniający częsoliwości częsoliwość w lewo pasmo podsawowe (baseband) [dwukierunkowe] wspólna częsoliwość we wszyskich kierunkach

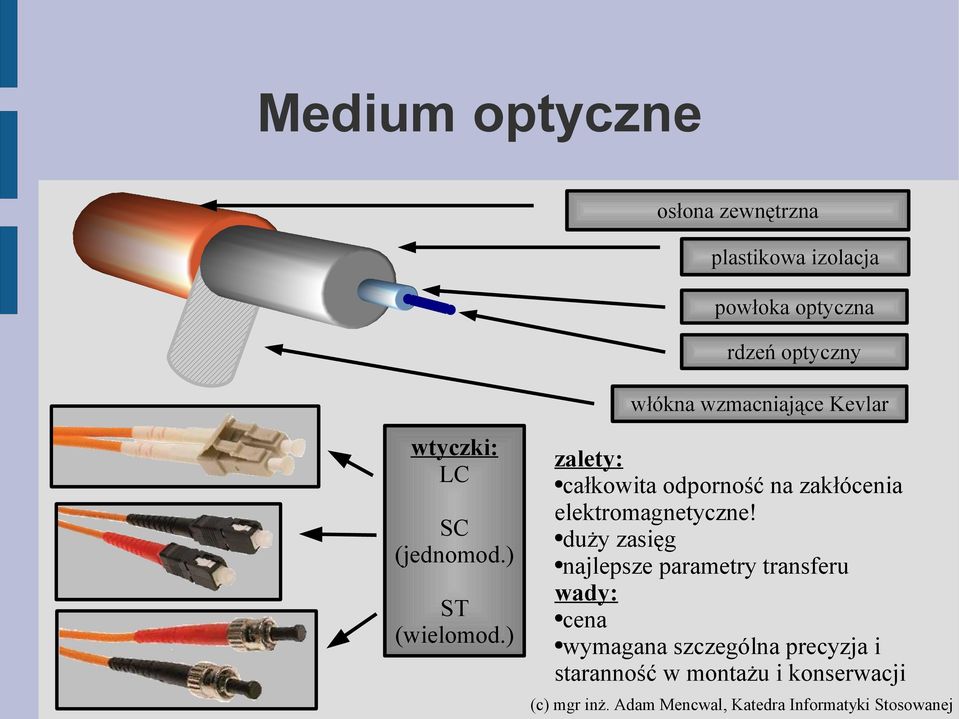

9 Medium opyczne osłona zewnęrzna plasikowa izolacja powłoka opyczna rdzeń opyczny włókna wzmacniające Kevlar wyczki: LC SC (jednomod.) ST (wielomod.) zaley: całkowia odporność na zakłócenia elekromagneyczne! duży zasięg najlepsze paramery ransferu wady: cena wymagana szczególna precyzja i saranność w monażu i konserwacji
10 Świałowód wielo- i jednomodowy WIELOMODOWY - większa dyspersja (sray sygnału) - mniejszy zasięg (do ok 2km) - ańszy niż jednomodowy - emisja świała przez LEDy (850nm) JEDNOMODOWY - mała dyspersja (mniejsze sray sygnału) - większy zasięg (do ok 3km) -wysoka cena - emisja świała przez lasery (1300nm)
11 Specyfikacje warswy fizycznej c.d. (Eherne) przepusowość (Mbps) rodzaj pasma zasięg lub yp kabla opis 10 Base 5 kabel koncenryczny ( gruby Eherne), zasięg 500 m 10 Base 2 kabel koncenryczny ( cienki Eherne ), zasięg 185 m 10 Broad Base T 10 Base FL 100 Base FX 1000 Base LX 1000 Base T kabel koncenryczny, zasięg 1800m skręka, sygnał na 2 parach kabli, zasięg 100m świałowód zasięg 2000m świałowód zasięg 2000m świałowód ( długa długość fali, 1300nm) zasięg 5000m skręka, sygnał na 4 parach kabli zasięg 100m

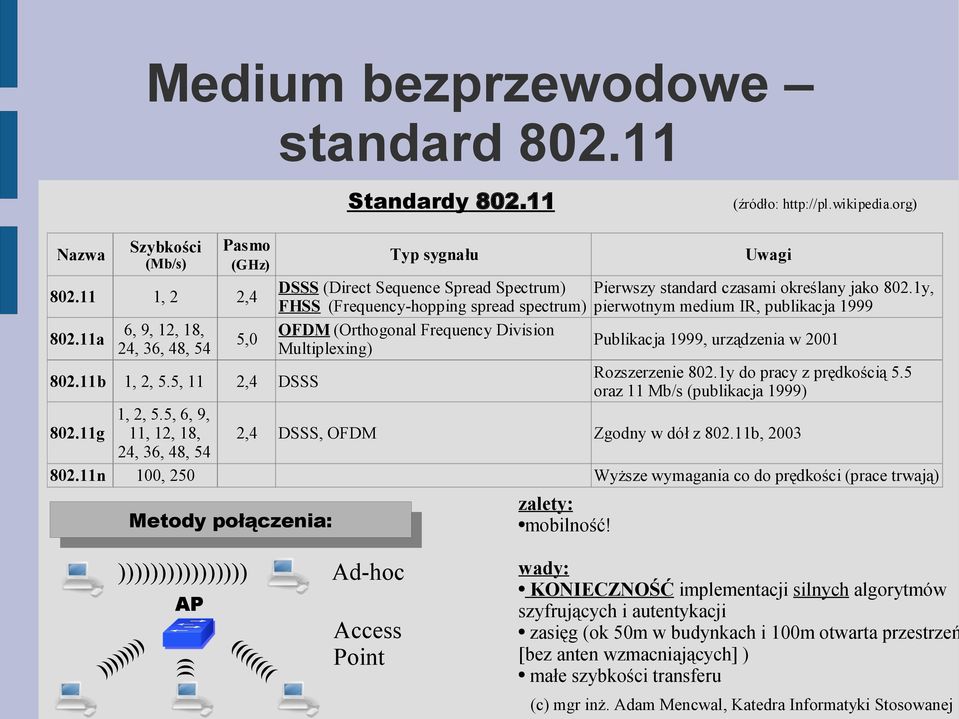

12 Medium bezprzewodowe sandard Sandardy (źródło: hp://pl.wikipedia.org) Nazwa Szybkości (Mb/s) Pasmo (GHz) Typ sygnału Uwagi , 2 2,4 DSSS (Direc Sequence Spread Specrum) Pierwszy sandard czasami określany jako 802.1y, FHSS (Frequency-hopping spread specrum) pierwonym medium IR, publikacja a 6, 9, 12, 18, OFDM (Orhogonal Frequency Division 5,0 24, 36, 48, 54 Muliplexing) Publikacja 1999, urządzenia w b 1, 2, 5.5, 11 2,4 DSSS Rozszerzenie 802.1y do pracy z prędkością 5.5 oraz 11 Mb/s (publikacja 1999) g 1, 2, 5.5, 6, 9, 11, 12, 18, 2,4 DSSS, OFDM Zgodny w dół z b, , 36, 48, n 100, 250 Wyższe wymagania co do prędkości (prace rwają) Meody połączenia: zaley: mobilność! )))))))))))))))) Ad-hoc )))))))) AP ))) )))))))) Access Poin wady: KONIECZNOŚĆ implemenacji silnych algorymów szyfrujących i auenykacji zasięg (ok 50m w budynkach i 100m owara przesrzeń [bez anen wzmacniających] ) małe szybkości ransferu
