1 KATALOG TECHNICZNY PRODUKTÓW VBW Engineering sp. z o. o. ul.chwaszczyńska 172 tel.: +48 (058) fax.: +48 (058) info@vbw.pl Gdynia 2009 v. 2009/1

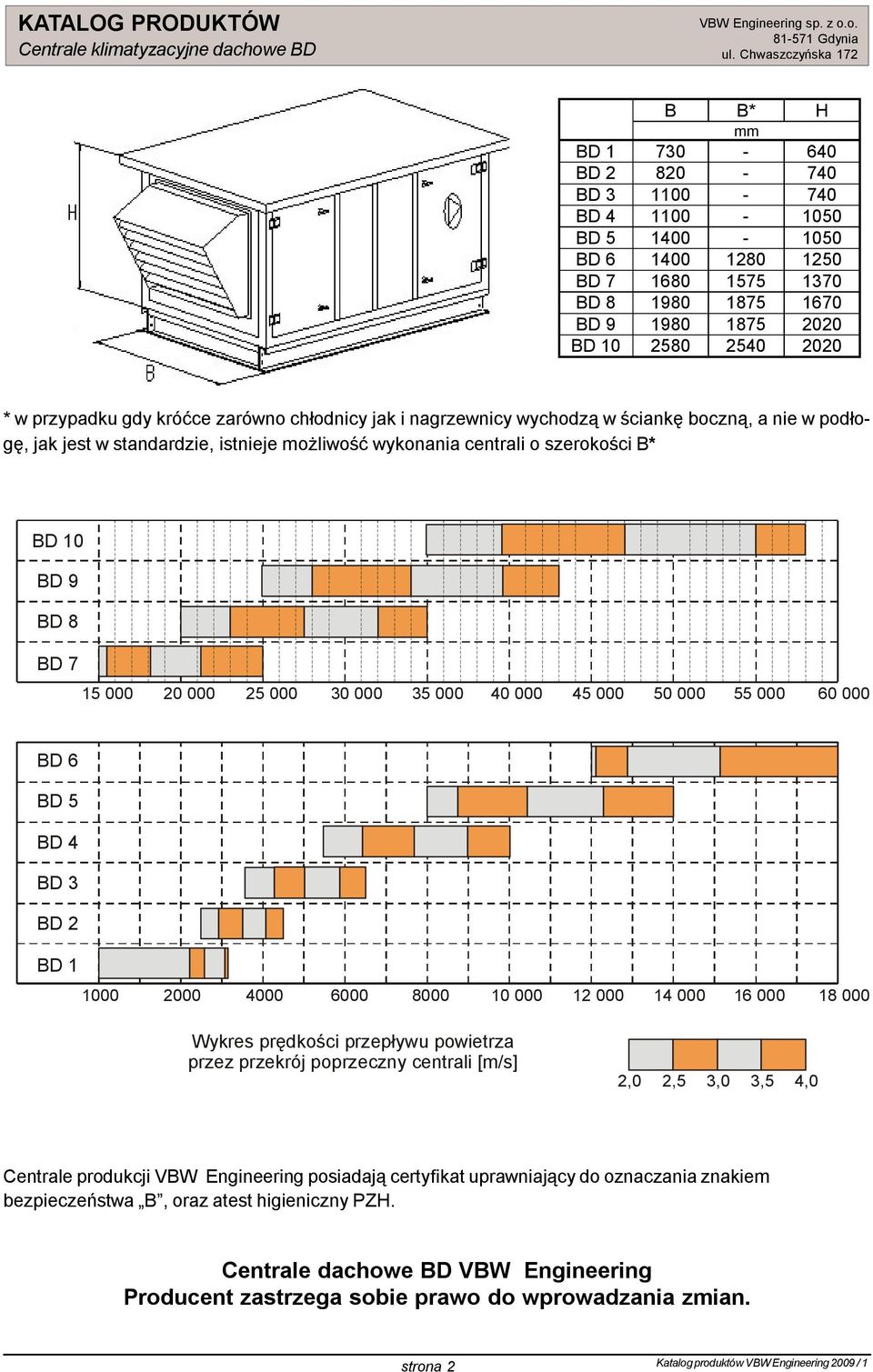

2 B B* H mm BD BD BD BD BD BD BD BD BD BD * w przypadku gdy króćce zarówno chłodnicy jak i nagrzewnicy wychodzą w ściankę boczną, a nie w podłogę, jak jest w standardzie, istnieje możliwość wykonania centrali o szerokości B* BD 10 BD 9 BD 8 BD BD 6 BD 5 BD 4 BD 3 BD 2 BD Wykres prędkości przepływu powietrza przez przekrój poprzeczny centrali [m/s] 2,0 2,5 3,0 3,5 4,0 Centrale produkcji VBW Engineering posiadają certyfikat uprawniający do oznaczania znakiem bezpieczeństwa B, oraz atest higieniczny PZH. Centrale dachowe BD VBW Engineering Producent zastrzega sobie prawo do wprowadzania zmian. strona 2 Katalog produktów VBW Engineering 2009 / 1

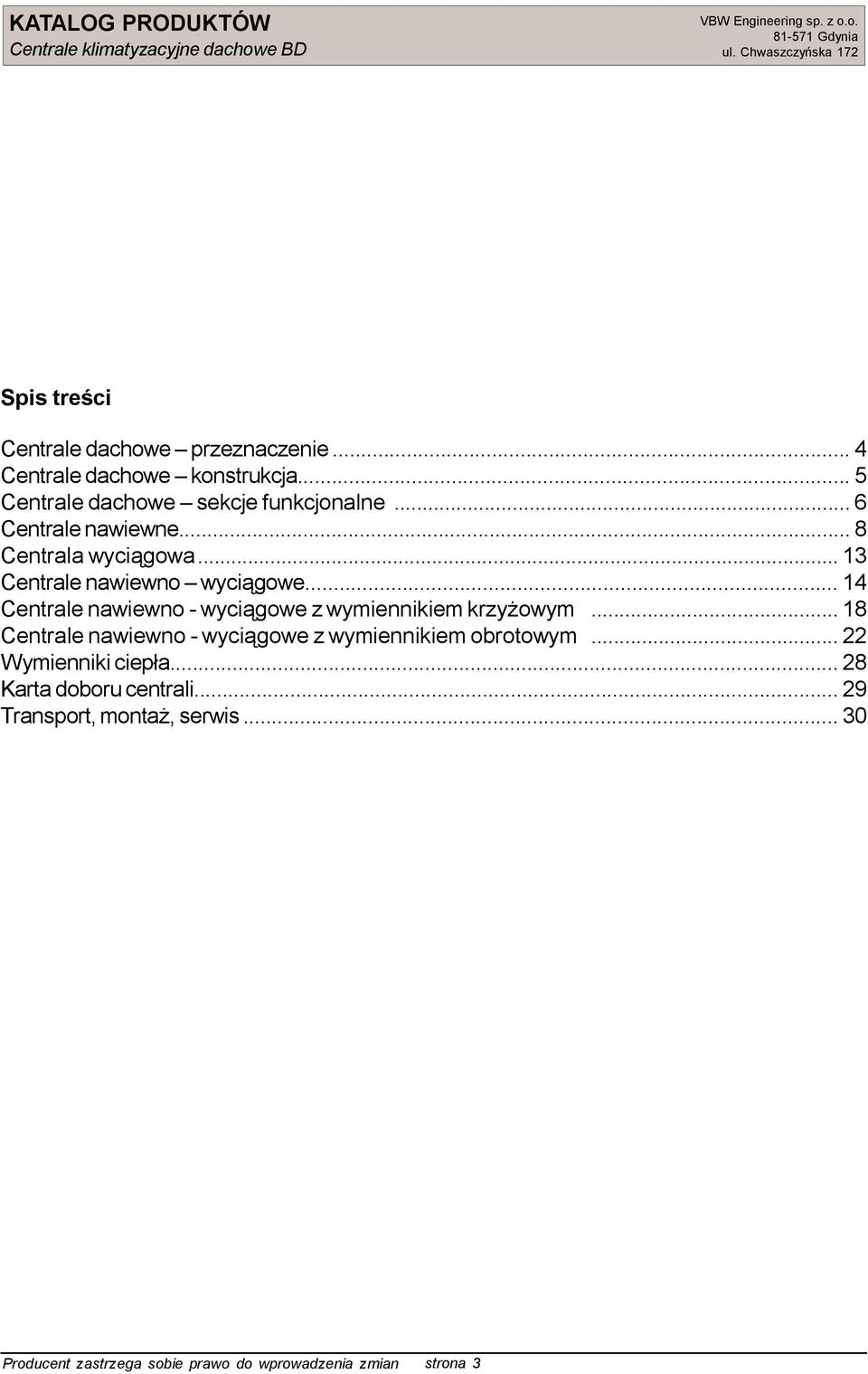

3 Spis treści Centrale dachowe przeznaczenie... 4 Centrale dachowe konstrukcja... 5 Centrale dachowe sekcje funkcjonalne... 6 Centrale nawiewne... 8 Centrala wyciągowa Centrale nawiewno wyciągowe Centrale nawiewno - wyciągowe z wymiennikiem krzyżowym Centrale nawiewno - wyciągowe z wymiennikiem obrotowym Wymienniki ciepła Karta doboru centrali Transport, montaż, serwis Producent zastrzega sobie prawo do wprowadzenia zmian strona 3

4 Firma VBW Engineering specjalizuje się w produkcji central klimatyzacyjnych w wykonaniu dachowym. W ofercie znajdują się centrale klimatyzacyjne o zakresie wydajności powietrza m 3 /h w standardowych zestawach central nawiewnych, wyciągowych oraz zespołów nawiewno-wyciągowych, a także na życzenie centrale o większej wydajności oraz centrale w konfiguracjach ustalonych na indywidualne zapotrzebowanie klienta. Umieszczenie centrali klimatyzacyjnej bezpośrednio na dachu umożliwia zaprojektowanie instalacji wentylacyjnej o mniej rozgałęzionej sieci oraz krótszych przewodach. Szczególnie korzystne jest zastosowanie central dachowych w przypadku projektowania systemu wentylacyjnego z zastosowaniem chłodnicy powietrza współpracującej ze skraplaczem powietrznym, umieszczonym na dachu. Takie rozwiązanie eliminuje stosowanie długich rurociągów czynnika chłodniczego oraz umożliwia umieszczenie wszystkich urządzeń klimatyzacyjnych współpracujących ze sobą w jednym miejscu. W przypadku dużych i jednocześnie rozległych obiektów, można zastosować systemy obsługiwane przez kilka central rozmieszczonych na dachu, w miejscach umożliwiających wykonanie jak najmniej skomplikowanego układu sieci wentylacyjnej. W przypadku central umieszczonych w maszynowni konieczne byłoby prowadzenie z niej długich kanałów wentylacyjnych zasilających sieć lub umiejscowienie central w kilku maszynowniach rozmieszczonych w budynku. Krótka i mało rozgałęziona sieć przewodów wentylacyjnych o małych oporach charakteryzuje się małym zapotrzebowaniem mocy elektrycznej silnika wentylatora. System wentylacyjny obsługiwany przez kilka central rozmieszczonych na dachu. strona 4 Katalog produktów VBW Engineering 2009 / 1

5 Konstrukcja centrali : Konstrukcja centrali w wykonaniu dachowym zapewnia bezawaryjną pracę centrali wystawionej na bezpośrednie działanie czynników atmosferycznych oraz jej montaż na dachu budynku. Kanały wentylacyjne oraz rurociągi czynnika grzewczego i chłodzącego prowadzone są przez podłogę centrali i przez dach budynku, w obrysie ramy nośnej centrali. Istnieje możliwość wykonania centrali z króćcami wychodzącymi w ściankę boczną centrali, wówczas szerokość centrali jest mniejsza (patrz str. 2.). OBUDOWA CENTRALI Obudowa wykonana jest jako sztywna konstrukcja szkieletowa z profili, do której przymocowane są osłony stałe lub zdejmowane i drzwi inspekcyjne. Osłony i drzwi są trójwarstwowe: - od wnętrza centrali jest blacha stalowa obustronnie ocynkowana (warstwa cynku 275 g/m 3 ); - na zewnątrz jest blacha stalowa obustronnie ocynkowana (warstwa cynku 275 g/m 3 ) powlekana, której wierzchnia strona jest dodatkowo pokryta poliestrem (kolor biały standard), a spodnia strona jest dodatkowo epoksydowana; - wypełnienie stanowi wełna mineralna o gęstości 60 kg/m 3 i o grubości 50 mm, która ma dobre właściwości w zakresie izolacji cieplnej i akustycznej. W wykonaniu standardowym obudowa central dachowych BD spełnia wymogi klasy T3 wg pren 1886 w zakresie współczynnika przenikania ciepła k (W/m 2 K) oraz wymogi klasy TB3 w zakresie współczynnika mostków cieplnych (0,45<k b <0,6). RAMA NOŚNA Rama wykonana jest jako sztywna konstrukcja z kształtowników giętych z blachy stalowej ocynkowanej. PODŁOGA Podłoga jest izolowana od spodu płytami składającymi się podobmie jak osłony z dwóch warstw blachy stalowej wypełnionych wewnątrz izolacją z wełny mineralnej, z tą różnicą że obydwie blachy są obustronnie ocynkowane (nie powlekane). CZERPNIA POWIETRZA Czerpnia powietrza przymocowana jest bezpośrednio do centrali. Wyposażona jest w siatkę lub łopatki zapobiegające przedostawaniu się do centrali zanieczyszczeń, liści, itp. Czerpnia może być wykonana w formie żaluzji lub jako okap zasłaniający wlot powietrza przed deszczem i wiatrem oraz zaopatrzone jest dodatkowo w okraplacz. PRZEPUSTNICE Przepustnice umieszczone są wewnątrz centrali, co zabezpiecza jej mechanizmy napędowe przed oblodzeniem i zanieczyszczeniem. Wyprowadzenie do napędu przepustnicy (ręcznego lub przy pomocy siłownika) znajduje się na zewnątrz centrali. DACH Obudowa centrali zabezpieczona jest przed opadami dachem z blachy ocynkowanej lub z blachy ocynkowanej i powlekanej. Dach z blachy ocynkowanej pokryty jest warstwą bitumicznej papy zgrzewalnej. PODŁĄCZENIE NAGRZEWNICY/CHŁODNICY Króćce kolektorów nagrzewnicy/chłodnicy wyprowadzone są wewnątrz centrali tak, aby rurociągi zasilający i powrotny poprowadzone były wewnątrz centrali i przechodziły przez dach budynku w obrysie ramy centrali. Sekcje funkcjonalne : Centrale przedstawione w niniejszym katalogu, zależnie od wymaganej kombinacji, mogą zawierać następujące sekcje funkcjonalne do obróbki powietrza: PRZEPUSTNICE ODCINAJĄCE: Przepustnice wielopłaszczyznowe z łopatkami aluminiowymi zaopatrzonymi w uszczelki gumowe, łopatki sprzężone ze sobą za pomocą kół zębatych z tworzywa sztucznego. Sterowanie przepustnicą ręczne - dźwignią (na wyposażeniu standardowym) lub automatyczne - siłownikiem elektrycznym. Producent zastrzega sobie prawo do wprowadzenia zmian strona 5

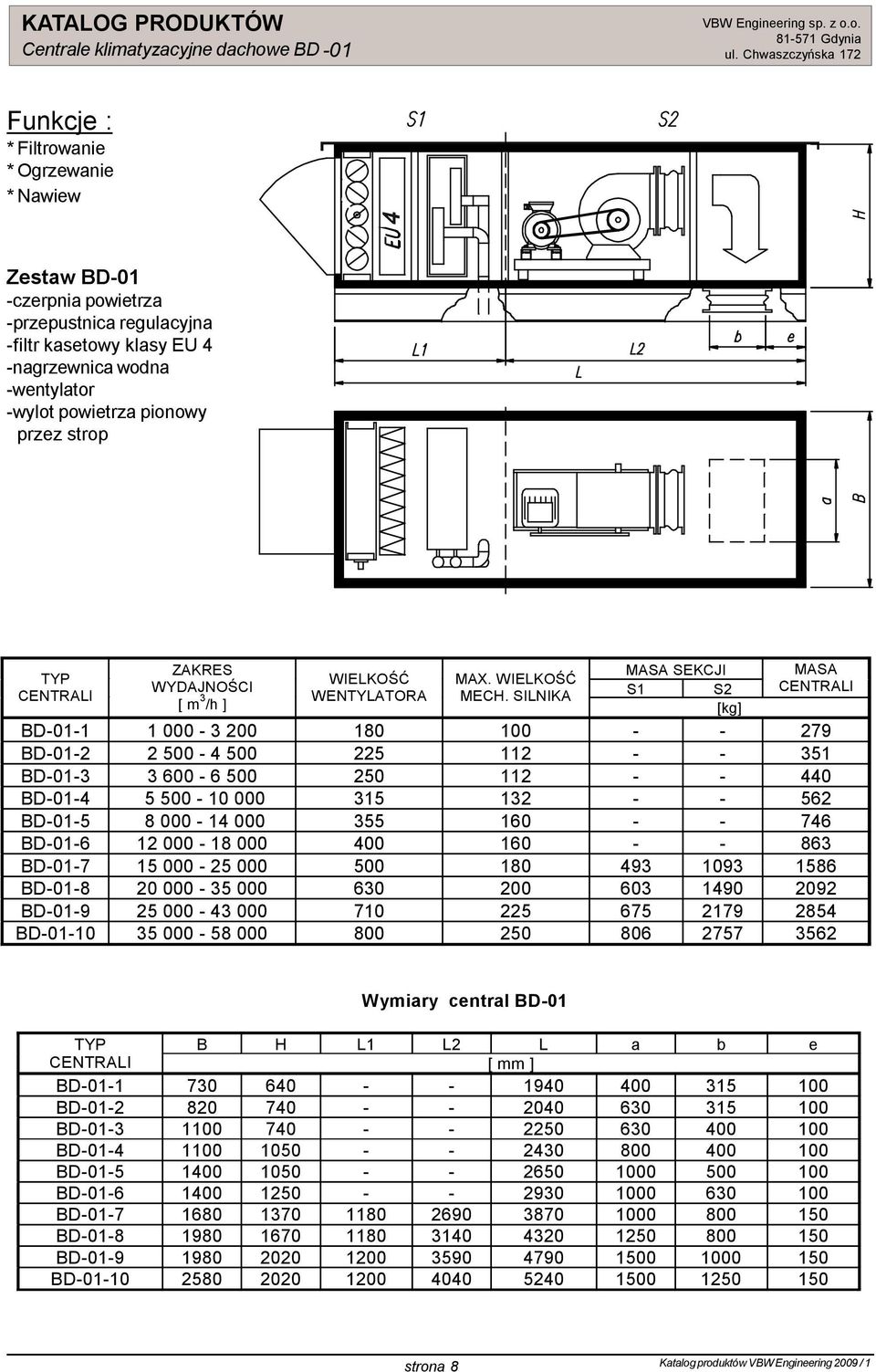

6 FILTR DZIAŁKOWY : Obudowa z blachy stalowej ocynkowanej. Materiał filtracyjny - włóknina filtracyjna klasy G (EU ). FILTR KIESZENIOWY : Klasy G3 (EU 3) lub F5 (EU 5). NAGRZEWNICA WODNA : Wymienniki miedź-aluminium z rurkami miedzianymi i lamelami z cienkiej blachy aluminiowej. CHŁODNICA WODNA : Wymienniki miedź-aluminium z rurkami miedzianymi i lamelami z cienkiej blachy aluminiowej. Chłodnica zamontowana jest w wannie na skropliny. Za chłodnicą zamontowany jest odkraplacz. CHŁODNICA FREONOWA : Wymienniki miedź-aluminium z rurkami miedzianymi i lamelami z cienkiej blachy aluminiowej. Rozdzielacz wykonany z mosiądzu, kolektor powrotny z miedzi. Chłodnica zamontowana jest w wannie na skropliny. Za chłodnicą zamontowany jest odkraplacz. WENTYLATOR: Promieniowy dwustronnie ssący z napędem za pomocą przekładni pasowej. Obudowa z blachy ocynkowanej. Wirnik z łopatkami odgiętymi do przodu lub do tyłu. Silnik elektryczny : Jednobiegowy Dwubiegowy, stosunek prędkości obr. 2:1 Dwubiegowy, stosunek prędkości obr. 1,5:1 Napięcie zasilania 3~380V Zespół wentylatorowy, składający się z wentylatora, silnika i przekładni pasowej, zamocowany jest do centrali za pomocą specjalnych wibroizolatorów, dobieranych indywidualnie do parametrów pracy. Instalację zasilającą należy podłączyć poprzez wyłącznik bezpieczeństwa. Wyłącznik ten odcina napięcie na czas obsługi i napraw niezależnie od szafy sterowniczej. Wyłącznik umieszczony jest w polu widzenia obsługującego wentylator. Zespół wentylatorowy w centrali dachowej wyposażony jest dodatkowo w gniazdo serwisowe 220V i oświetlenie. W rozdzielnicy zasilającej należy przewidzieć możliwość podłączenia gniazda i oświetlenia. KOMORA MIESZANIA : Komora wyposażona w przepustnice umożliwiające doprowadzenie do centrali nawiewnej określonej ilości powietrza wyciąganego. WYMIENNIK KRZYŻOWY: Wymiennik płytowy do odzysku ciepła z powietrza wyciąganego z pomieszczenia. Wykonany z odpowiednio profilowanych arkuszy aluminiowych. WYMIENNIK OBROTOWY : Wymiennik do odzysku ciepła z powietrza usuwanego z pomieszczenia. Warianty wykonania wymiennika: niehigroskopijny, higroskopijny. strona 6 Katalog produktów VBW Engineering 2009 / 1

7 Wyposażenie standardowe : Do wyposażenia standardowego centrali należą - rama nośna - króćce elastyczne do podłączenia kanałów wentylacyjnych Dobór wielkości centrali : W celu łatwego doboru wielkości centrali w katalogu podano zakresy wydatku powietrza dla poszczególnych wielkości central. Wielkość centrali pełniącej funkcje filtrowania i ogrzewania powinna być tak dobrana aby przy żądanej wydajności prędkość przepływu powietrza (w odniesieniu do wewn. przekroju centrali) wynosiła 2,5 do 3,5 m/s. Przy prędkości przepływu powietrza 3 m/s praca centrali jest cicha i ekonomiczna. W miarę wzrostu prędkości praca centrali staje się głośniejsza i mniej ekonomiczna. Dobór podzespołów : Wymienniki ciepła mogą być dobierane przez zamawiającego na podstawie umieszczonych w katalogu charakterystyk typowych nagrzewnic i chłodnic wodnych, lub przez producenta na podstawie danych z karty doboru przy pomocy programu komputerowego do doboru optymalnych parametrów nagrzewnic. Chłodnice freonowe dobiera producent. Typ silnika napędzającego wentylator, przekładnię pasową i amortyzatory zespołu wentylatorowego dobiera producent przy pomocy programu komputerowego. Dostęp do urządzeń : Dostęp do podzespołów centrali możliwy jest po zdjęciu płyt osłonowych lub otwarciu drzwi inspekcyjnych. Króćce kolektorów nagrzewnicy i przekładnia pasowa znajdują się po stronie obsługowej. Centrale serii,,bd mogą być wykonane w dwóch wersjach: PRAWEJ - patrząc zgodnie z kierunkiem przepływu powietrza po prawej stronie centrali znajdują się zdejmowane płyty osłonowe i drzwi. LEWEJ - patrząc zgodnie z kierunkiem przepływu powietrza po lewej stronie centrali znajdują się zdejmowane płyty osłonowe i drzwi. Inne wykonania : Katalog central dachowych,,bd obejmuje standardowe zestawienia sekcji funkcjonalnych. VBW Engineering produkuje także centrale dachowe w innych konfiguracjach: niestandardowy układ sekcji funkcjonalnych, wymiarowanie, podział na sekcje, wyprowadzenie króćców kolektorów wymienników ciepła, usytuowanie króćców przyłączeniowych do kanałów wentylacyjnych. Konfigurację centrali w innym wykonaniu niż ujęte w katalogu należy uzgadniać z Działem Techniczno-Handlowym VBW Engineering. UWAGA: Informacja dotycząca odległości czerpni powietrza od wyrzutni powietrza: Dz.U. Nr 10/95 poz.46. -Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie: 152. Ust.2. Czerpnię powietrza i wyrzutnię powietrza zanieczyszczonego należy stosować poza strefami zagrożenia wybuchem, zachowując między nimi odległość nie mniejszą niż 10 m. Ust.3. Odległość o której mowa w ust.2, może nie być zachowana w wypadku zastosowania zblokowanych urządzeń, obejmujących czerpnię i wyrzutnie powietrza, zapewniających skuteczny rozdział strumienia powietrza świeżego od usuwanego z urządzenia wentylacyjnego. Producent zastrzega sobie prawo do wprowadzenia zmian strona 7

8 -01 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew Zestaw BD-01 -czerpnia powietrza -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop ZAKRES MASA SEKCJI MASA TYP WIELKOŚĆ MAX. WIELKOŚĆ WYDAJNOŚCI S1 S2 CENTRALI CENTRALI [ m 3 WENTYLATORA MECH. SILNIKA /h ] [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-01 TYP B H L1 L2 L a b e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD strona 8 Katalog produktów VBW Engineering 2009 / 1

9 -02 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew Zestaw BD-02 -czerpnia powietrza -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop TYP CENTRALI ZAKRES WYDAJNOŚCI [ m 3 /h ] WIELKOŚĆ WENTYLATORA MAX. WIELKOŚĆ MECH. SILNIKA MASA SEKCJI S1 S2 MASA CENTRALI [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-02 TYP B H L1 L2 L c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 9

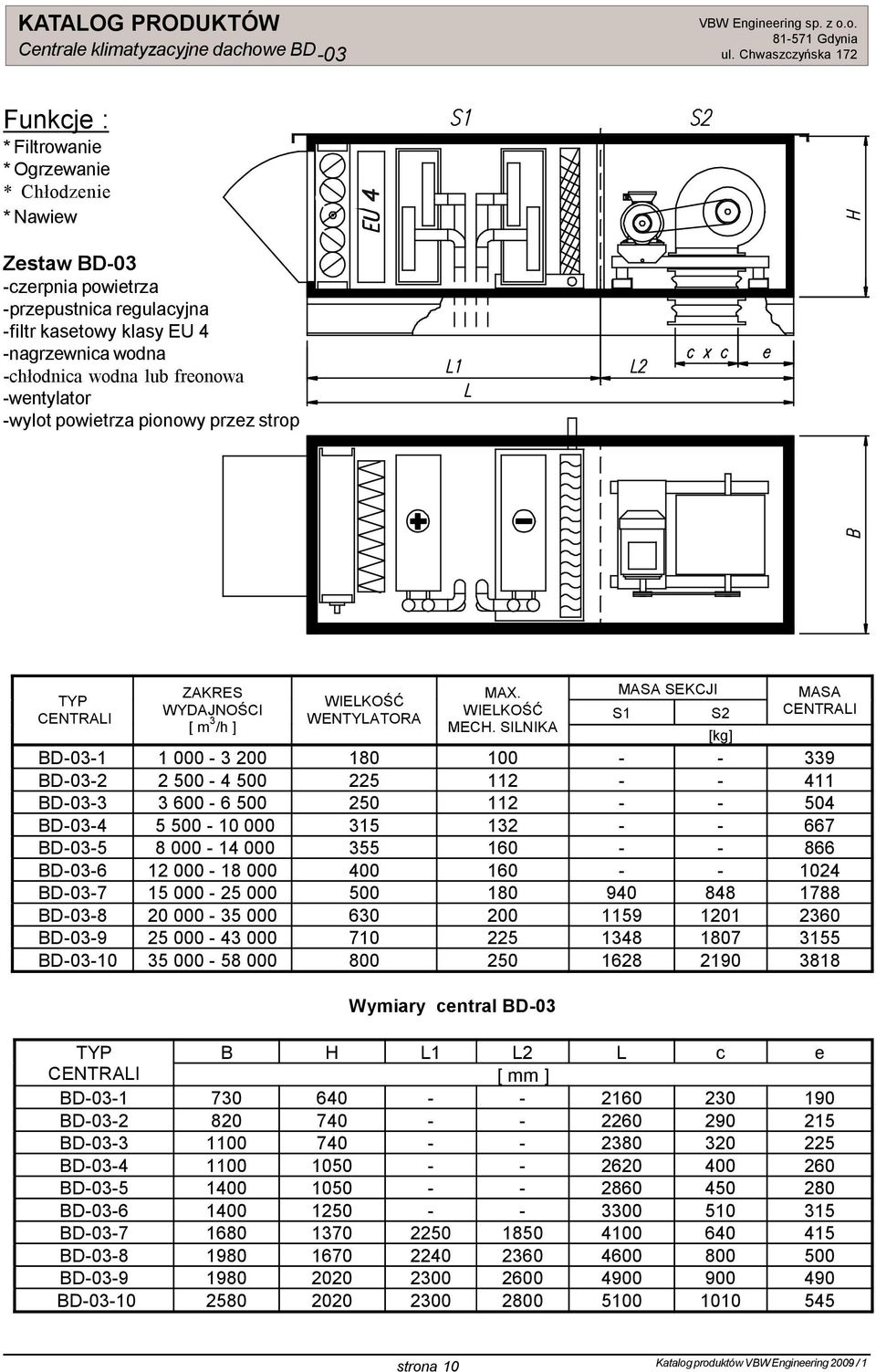

10 -03 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew Zestaw BD-03 -czerpnia powietrza -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop TYP CENTRALI ZAKRES WYDAJNOŚCI [ m 3 /h ] WIELKOŚĆ WENTYLATORA MAX. WIELKOŚĆ MECH. SILNIKA MASA SEKCJI S1 S2 MASA CENTRALI [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-03 TYP B H L1 L2 L c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD strona 10 Katalog produktów VBW Engineering 2009 / 1

11 -04 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew Zestaw BD-04 -czerpnia powietrza -przepustnica regulacyjna -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop TYP CENTRALI ZAKRES WYDAJNOŚCI [ m 3 /h ] WIELKOŚĆ WENTYLATORA MAX. WIELKOŚĆ MECH. SILNIKA MASA SEKCJI S1 S2 MASA CENTRALI [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-04 TYP B H L1 L2 L c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 11

12 -05 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew Zestaw BD-05 -czerpnia powietrza -przepustnica regulacyjna -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop TYP CENTRALI ZAKRES WYDAJNOŚCI [ m 3 /h ] WIELKOŚĆ WENTYLATORA MAX. WIELKOŚĆ MECH. SILNIKA MASA SEKCJI S1 S2 MASA CENTRALI [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-05 TYP B H L1 L2 L c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD strona 12 Katalog produktów VBW Engineering 2009 / 1

13 -13 Funkcje : * Wyciąg * Wyrzut powietrza Zestaw BD wlot powietrza od dołu -przepustnica regulacyjna -wentylator -wyrzutnia powietrza ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-13 TYP B H L1 L2 L a b c d CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD *podane opory przepływu dla wentylatorów zawierają w sobie spadek ciśnienia przy wylocie powietrza w wolną przestrzeń, wraz ze sprężem dynamicznym wentylatora Producent zastrzega sobie prawo do wprowadzenia zmian strona 13

14 -21 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Recyrkulacja Zestaw BD-21 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -komora mieszania doprowadzająca powietrze recyrkulacyjne -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -wentylator -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-21 TYP B H L1 L2 L3 Lc a b c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD strona 14 Katalog produktów VBW Engineering 2009 / 1

15 -22 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Recyrkulacja Zestaw BD-22 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -komora mieszania doprowadzająca powietrze recyrkulacyjne -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -wentylator -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 S4 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-22 TYP B H L1 L2 L3 L4 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 15

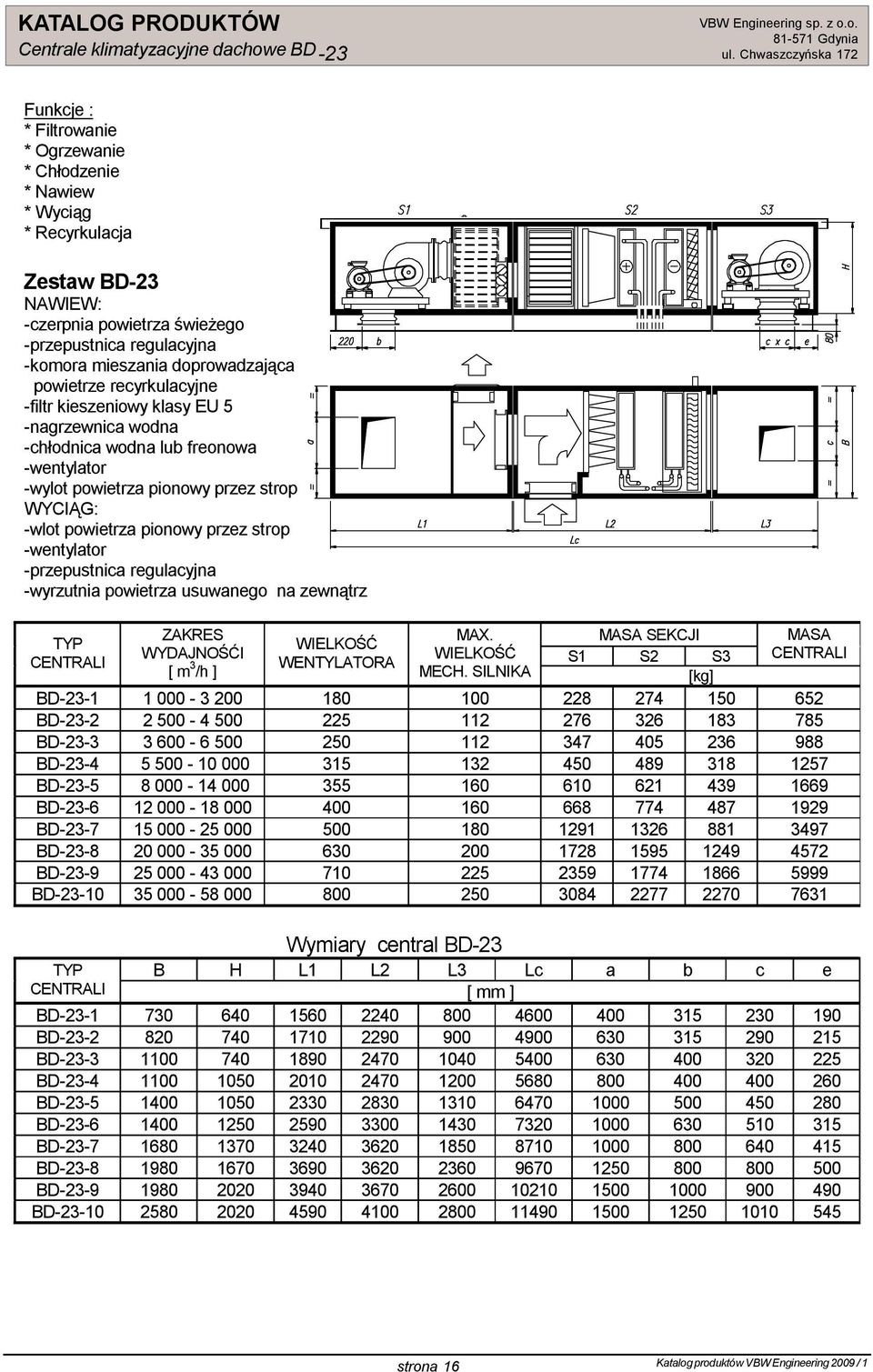

16 -23 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Recyrkulacja Zestaw BD-23 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -komora mieszania doprowadzająca powietrze recyrkulacyjne -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -wentylator -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD BD BD Wymiary central BD-23 TYP B H L1 L2 L3 Lc a b c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD BD BD strona 16 Katalog produktów VBW Engineering 2009 / 1

17 -25 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Recyrkulacja Zestaw BD-25 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -komora mieszania doprowadzająca powietrze recyrkulacyjne -filtr kieszeniowy klasy EU 5 -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -wentylator -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 S4 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-25 TYP B H L1 L2 L3 L4 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 17

18 -75 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Odzysk ciepła Zestaw BD-75 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik krzyżowy do odzysku ciepła -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wentylator -wymiennik krzyżowy do odzysku ciepła -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-75 TYP B H L1 L2 L3 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD strona 18 Katalog produktów VBW Engineering 2009 / 1

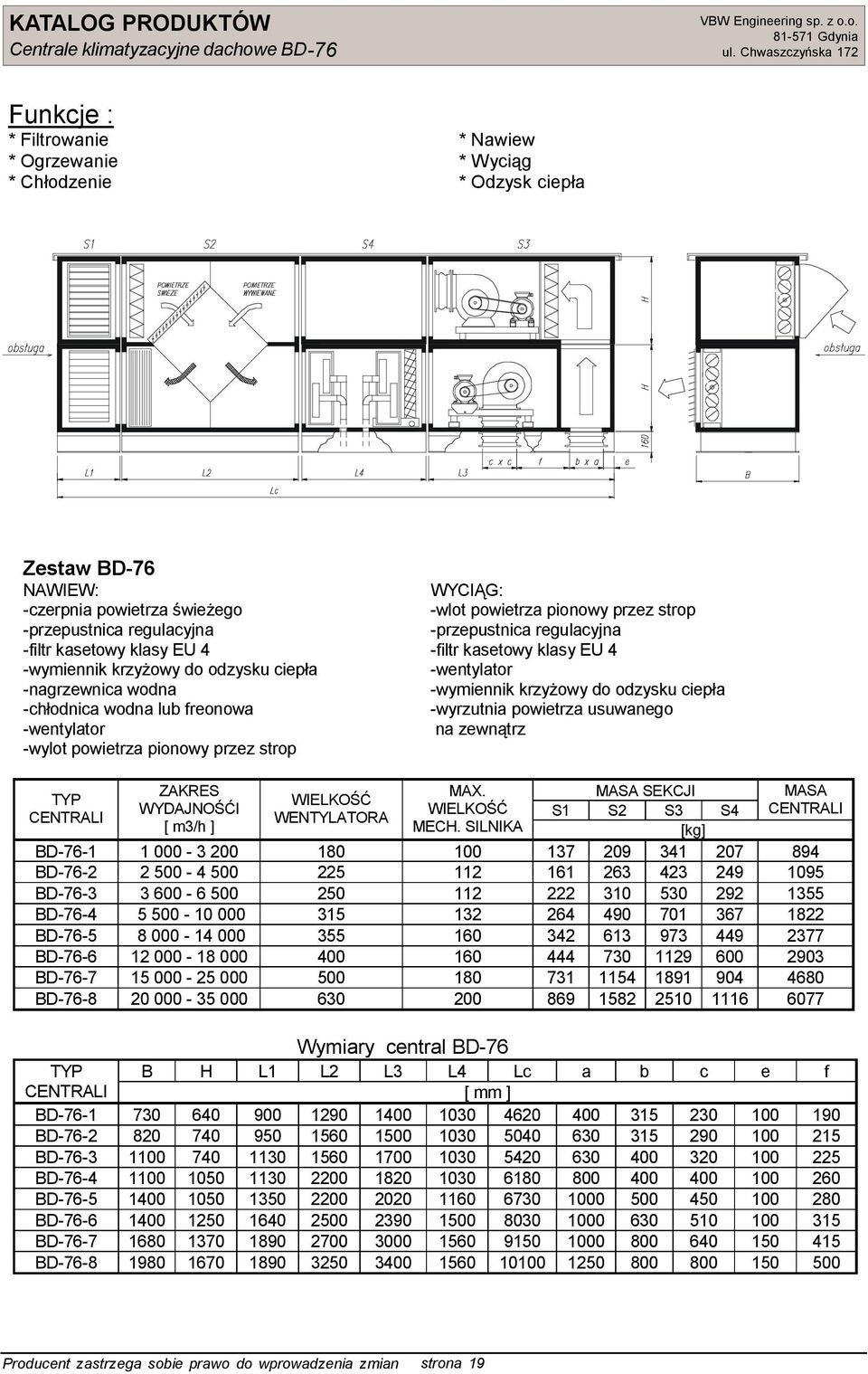

19 -76 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Odzysk ciepła Zestaw BD-76 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik krzyżowy do odzysku ciepła -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wentylator -wymiennik krzyżowy do odzysku ciepła -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 S4 CENTRALI CENTRALI WENTYLATORA [ m3/h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-76 TYP B H L1 L2 L3 L4 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 19

20 -77 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Odzysk ciepła * Recyrkulacja Zestaw BD-77 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 - wymiennik krzyżowy do odzysku ciepła -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -przepustnica regulacyjna - filtr kasetowy klasy EU 4 -wentylator - wymiennik krzyżowy do odzysku ciepła -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 S4 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-77 TYP B H L1 L2 L3 L4 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD strona 20 Katalog produktów VBW Engineering 2009 / 1

21 -78 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Odzysk ciepła * Recyrkulacja Zestaw BD-78 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik krzyżowy do odzysku ciepła -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wentylator -wymiennik krzyżowy do odzysku ciepła -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 S4 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-78 TYP B H L1 L2 L3 L4 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 21

22 -85 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Odzysk ciepła Zestaw BD-85 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik obrotowy do odzysku ciepła -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -filtr kasetowy klasy EU 4 -wentylator -wymiennik obrotowy do odzysku ciepła -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-85 TYP B B1 H L1 L2 L3 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD strona 22 Katalog produktów VBW Engineering 2009 / 1

23 -86 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Odzysk ciepła Zestaw BD-86 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik obrotowy do odzysku ciepła -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop - filtr kasetowy klasy EU 4 -wentylator -wymiennik obrotowy do odzysku ciepła -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-86 TYP B B1 H L1 L2 L3 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 23

24 -87 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Odzysk ciepła * Recyrkulacja Zestaw BD-87 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 - wymiennik obrotowy do odzysku ciepła -nagrzewnica wodna -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -filtr kasetowy klasy EU 4 -wentylator -wymiennik obrotowy do odzysku ciepła -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-87 TYP B B1 H L1 L2 L3 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD strona 24 Katalog produktów VBW Engineering 2009 / 1

25 -88 Funkcje : * Filtrowanie * Ogrzewanie * Chłodzenie * Nawiew * Wyciąg * Odzysk ciepła * Recyrkulacja Zestaw BD-88 NAWIEW: -czerpnia powietrza świeżego -przepustnica regulacyjna -filtr kasetowy klasy EU 4 -wymiennik obrotowy do odzysku ciepła -nagrzewnica wodna -chłodnica wodna lub freonowa -wentylator -wylot powietrza pionowy przez strop WYCIĄG: -wlot powietrza pionowy przez strop -filtr kasetowy klasy EU 4 -wentylator -wymiennik obrotowy do odzysku ciepła -przepustnica regulacyjna -wyrzutnia powietrza usuwanego na zewnątrz ZAKRES MAX. MASA SEKCJI MASA TYP WIELKOŚĆ WYDAJNOŚĆI WIELKOŚĆ S1 S2 S3 CENTRALI CENTRALI [ m 3 WENTYLATORA /h ] MECH. SILNIKA [kg] BD BD BD BD BD BD BD BD Wymiary central BD-88 TYP B B1 H L1 L2 L3 Lc a b c e f CENTRALI [ mm ] BD BD BD BD BD BD BD BD Producent zastrzega sobie prawo do wprowadzenia zmian strona 25

26 -89 Funkcje : * Filtrowanie * Ogrzewanie * Nawiew * Wyciąg * Odzysk ciepła Zestaw BD-89 NAWIEW: czerpnia powietrza świeżego przepustnica regulacyjna filtr kasetowy klasy EU 4 wymiennik obrotowy do odzysku ciepła filtr kieszeniowy klasy EU 7 (EU 5) nagrzewnica wodna wentylator wylot powietrza pionowy przez strop WYCIĄG: wlot powietrza pionowy przez strop filtr kasetowy klasy EU 4 wentylator wymiennik obrotowy do odzysku ciepła wyrzutnia powietrza usuwanego na zewnątrz TYP CENTRALI ZAKRES WYDAJNOŚĆI [ m 3 /h ] WIELKOŚĆ WENTYLATORA MAX. WIELKOŚĆ MECH. SILNIKA MASA SEKCJI S1 S2 S3 S4 S5 [kg] MASA CENTRALI BD BD BD BD BD BD BD BD Wymiary central BD-89 TYP B B1 H1 H2 L1 L2 Lc a b c e CENTRALI [ mm ] BD BD BD BD BD BD BD BD * powyższa konfiguracja sekcji funkcjonalnych występowała we wcześniejszej wersji 3.3 katalogu central dachowych pod numerem BD-85 strona 26 Katalog produktów VBW Engineering 2009 / 1

27 * powyższa konfiguracja sekcji funkcjonalnych występowała we wcześniejszej wersji 3.3 katalogu central dachowych pod numerem BD-85 Producent zastrzega sobie prawo do wprowadzenia zmian strona 27

28 WYMIENNIKI CIEPŁA NAGRZEWNICE WODNE Do każdej wielkości centrali przewidziano dwie typowe nagrzewnice wodne. BD-N1-... do podgrzewania powietrza wentylacyjnego w przypadku czerpania powietrza zewnętrznego o temp. od C. BD-N2-... do podgrzewania powietrza wentylacyjnego w przypadku czerpania powietrza zewnętrznego zmieszanego z powietrzem recyrkulacyjnym - temp. pow. napływającego na nagrzewnicę ok C. CHŁODNICE WODNE Do każdej wielkości centrali przewidziano dwie typowe chłodnice wodne. CW-4R-... do chłodzenia powietrza wentylacyjnego - o większej mocy CW-3R-... do chłodzenia powietrza wentylacyjnego - o mniejszej mocy Zastosowanie typowego wymiennika powoduje skrócenie terminu dostawy centrali. W przypadku konieczności zastosowania wymiennika o parametrach innych niż podane w katalogu (np. podgrzanie powietrza od C do C) producent na podstawie parametrów podanych przez zamawiającego dobiera wymiennik przy pomocy programu komputerowego do doboru optymalnych parametrów. Maksymalne parametry pracy Nagrzewnica wodna: Maksymalna temp. wody C Maksymalne ciśnienie wody 1,6 MPa Chłodnica wodna: Maksymalne ciśnienie wody 1,6 MPa Chłodnica freonowa: Maksymalne ciśnienie czynnika chłodniczego (R134a, R22) 2,2 MPa Ciśnienia próbne wynoszą: - nagrzewnice wodne: 2,1 MPa - chłodnice wodne: 2,1 MPa chłodnice freonowe 2,9 MPa strona 28 Katalog produktów VBW Engineering 2009 / 1

29 KARTA DOBORU CENTRALI BD TYP CENTRALI NUMER KONFIGURACJI WIELKOŚĆ CENTRALI STRONA OBSŁUGOWA 1. Typ centrali 2. Wydatek powietrza Nawiew m 3 /h Wyciąg m 3 /h 3. Spręż dyspozycyjny Nawiew Pa Wyciąg Pa 4. Wlot powietrza Nawiew Poziomy * Pionowy* Czerpnia* Wyciąg Poziomy * Pionowy * Wymiary króćca Wylot powietrza Nawiew Poziomy * Pionowy * Wyciąg Poziomy * Pionowy * Wyrzutnia* Wymiary króćca Strona obsługi Nawiew Prawa Lewa * Wyciąg Prawa Lewa * Podłączenie nagrzewnicy, chłodnicy Nawiew Prawa Lewa * 7. Przepustnica Sterowanie ręczne Przystosowana do montażu siłownika * 8. Filtr wstępny Działkowy EU3 Kieszeniowy EU3 Kieszeniowy EU5 * 9. Nagrzewnica Wodna Temperatura wody zasilającej Temperatura wody powrotnej o C Parowa Ciśnienie pary Pa Temperatura powietrza przed nagrzewnicą o C Temperatura powietrza za nagrzewnicą o C 10. Wyprowadzenie króćców nagrzewnicy w podłogę w bok** * 11. Chłodnica Wodna Temperatura wody zasilającej Temperatura wody powrotnej o C Freonowa Temp. Parowania czynnika o C Temperatura powietrza przed chłodnicą o C Wilgotność względna powietrza przed chłodnicą % Temperatura powietrza za chłodnicą o C 12. Wyprowadzenie króćców chłodnicy w podłogę w bok** * 13. Wymiennik regeneracyjny krzyżowy Sprawność min. % Temperatura powietrza przed wymiennikiem Nawiew (dopływ) o C Wyciąg (dopływ) 14. Wymiennik regeneracyjny obrotowy Sprawność min. % Temperatura powietrza przed wymiennikiem Nawiew Wyciąg (dopływ) (dopływ) * - niepotrzebne skreślić ** - w przypadku gdy króćce zarówno chłodnicy jak i nagrzewnicy wychodzą w ściankę boczną, a nie w podłogę, jak jest w standardzie, istnieje możliwość wykonania centrali o szerokości B* (wymiary patrz str. 2.) o C o C o C o C o C Producent zastrzega sobie prawo do wprowadzenia zmian strona 29

30 Transport Centrale klimatyzacyjne należy transportować tylko w takiej pozycji w jakiej będą pracować. Załadunek i rozładunek należy przeprowadzać przy pomocy podnośnika widłowego lub dźwigu. wodnego lub wymiennika krzyżowego należy umieścić na fundamencie lub ramie o wysokości uwzględniającej zamontowanie syfonu wodnego na odpływie skroplin. Posadowienie centrali Od strony obsługowej centrali należy pozostawić wolną przestrzeń o szerokości 750 mm do celów bieżącej obsługi serwisowej, umożliwiającą otwieranie drzwi i pokryw inspekcyjnych. Jeżeli wokół centrali wykonywane są jakieś instalacje (rurociągi, tory kablowe), to nie powinny one utrudniać dostępu do centrali. Od strony obsługowej należy przewidzieć przestrzeń o szerokości równej szerokości centrali do obsługi remontowej. Na przestrzeni remontowej mogą być zainstalowane instalacje, rurociągi, wsporniki które można łatwo zdemontować na czas napraw i remontu centrali. Jeżeli jest to możliwe, od strony tylnej centrali należy zostawić przestrzeń o szerokości 300 mm do celów montażowych. Centrala posadowiona na ramie fundamentowej Centrala posadowiona na betonowej wylewce Przestrzeń serwisowa do obsługi centrali Fundament Centrala powinna być usytuowana na fundamencie, zabetonowanej w podłożu stalowej ramie fundamentowej lub specjalnie przygotowanej konstrukcji stalowej - statywie. Fundament, rama lub statyw muszą być bezwzględnie wypoziomowane. Zespół wentylatorowy zamontowany jest w centrali na własnych amortyzatorach. Montaż centrali nie wymaga stosowania dodatkowych amortyzatorów. Zalecane jest stosowanie jedynie dodatkowej płyty lub pasów korkowych lub gumowych pod ramą centrali. Centrale posiadające sekcje chłodzenia, nawilżania Centrala posadowiona na dodatkowej konstrukcji Łączenie sekcji Sekcje należy skręcać śrubami w miejscach fabrycznie przygotowanych uchwytów. Podczas skręcania sekcji należy zachować kolejność sekcji zgodną z rysunkiem gabarytowym załączonym do dokumentów centrali. strona 30 Katalog produktów VBW Engineering 2009 / 1

31 Zasilanie wymiennika z króćcami nagrzewnicy po stronie prawej Schemat łączenia sekcji centrali Podłączenie kanałów wentylacyjnych. Kanały wentylacyjne przyłączane są do urządzeń za pośrednictwem króćców elastycznych. Kanały podłączone do urządzeń muszą być podparte lub podwieszone na własnych elementach montażowych. Kanały wentylacyjne nie mogą być oparte o obudowy urządzeń. Wymienniki ciepła Standardowo króćce do podłączenia wymienników ciepła umożliwiają doprowadzenie czynnika przez podłogę centrali. W podłodze przygotowany jest otwór do przeprowadzenia rury zasilającej i powrotnej czynnika. Przeprowadzenie rur przez podłogę oraz podłączenie ich do wymiennika należy do użytkownika centrali. Nagrzewnica wodna Podłączenie czynników. Rurociągi zasilający i powrotny należy podłączyć tak aby wymiennik pracował w przeciwprądzie, tzn. tak aby woda płynęła w kierunku przeciwnym do strumienia powietrza. Prawidłowe zasilanie wymiennika przedstawiają rysunki poniżej. Zasilanie wymiennika z króćcami nagrzewnicy po stronie lewej Zabezpieczenie przeciwzamrożeniowe W celu zabezpieczenia nagrzewnicy wodnej przed zamrożeniem należy zamontować termostat przeciwzamrożeniowy, który zadziała jeżeli temperatura powietrza za nagrzewnicą (lub temperatura czynnika - dla czujników umieszczonych po stronie wody) spadnie poniżej nastawy termostatu. Zadziałanie termostatu podczas pracy urządzenia powinno powodować : maksymalne otwarcie zaworu regulacyjnego zamknięcie przepustnicy powietrza świeżego zatrzymanie pracy wentylatora Zadziałanie termostatu podczas postoju urządzenia powinno spowodować: maksymalne otwarcie zaworu regulacyjnego uruchomienie pompy obiegowej Nastawa termostatu dla wody grzewczej bez dodatków przeciwzamrożeniowych wynosi: dla czujników po stronie powietrza 4 C. dla czujników po stronie wody 10 C. Montaż termostatu przeciwzamrożeniowego należy przeprowadzić wg zaleceń producenta. Producent zastrzega sobie prawo do wprowadzenia zmian strona 31
