Załącznik Nr 1 Wymagania techniczne : Kolorystyka mebli: Kolorystyka tkanin:

Transkrypt

1 Załącznik Nr 1 Wymagania techniczne : 1. Stelaż biurek ramowy stalowy samonośny. 2. Elementy płycinowe wykonane z płyty laminowanej w klasie higieny E1, krawędziowo zabezpieczone listwą PCV klejonym maszynowo na gorąco. 3. Blaty biurek, stołów, stolików, kontenerów i komód grubość max. 25mm + listwa PCV - grubości 2mm w kolorze grafitowym. 4. Boki, fronty i półki grubość 18mm + listwa PCV - grubości 1mm na frontach w kolorze mebla. 5. Drzwi wyposażone w zawiasy puszkowe ze sprężyną domykającą. 6. Szuflady kompozytowe prowadzone na prowadnicach rolkowych, fronty szuflad wykonane z płyty meblowej laminowanej. 7. Półki w szafach z możliwością regulacji wysokości. 8. Elementy metalowe malowane proszkowo w kolorze grafitowym. 9. W drzwiach płytowych musi być zamocowany uchwyt gałkowy o średnicy min. 36mm, w którym umiejscowiony jest cylinder zamka, wymaga się aby w drzwiach płytowych szafy był zamontowany zamek baskwilowy- blokujący drzwi w 3 punktach. 10. Przegroda międzybiurkowa tapicerowana w kolorze bordo (wg PROFIm NX7 lub podobnym takim jak tapicerka krzeseł). 11. Do każdego opisanego mebla musi być dołączony katalog Kolorystyka mebli: W pokoju nr 124 kolor orzech francuski (wg Pfleiderera R4881 ) W pokojach nr 125 i kolor orzech jasny (wg Pfleiderera R4870 ). W pozostałych pokojach dąb napoli (wg Pfleiderera R4271 ). Kolorystyka tkanin: Siedziska krzeseł obrotowych i zwykłych do pomieszczeń pracowniczych kolor bordo (wg PROFIm NX7). Oparcia siatkowe krzeseł obrotowych kolor czarno-szary w paski (wg PROFIm GZ20 ). Siedziska krzeseł do sali konferencyjnej (p.02 i p.03) kolor niebieski (NX15 ). Sofa tkanina AQUARIUS wg Bejot (kolor JA62) kolorystyka krzeseł do gabinetu (p124) kolor czarny SL 18 1

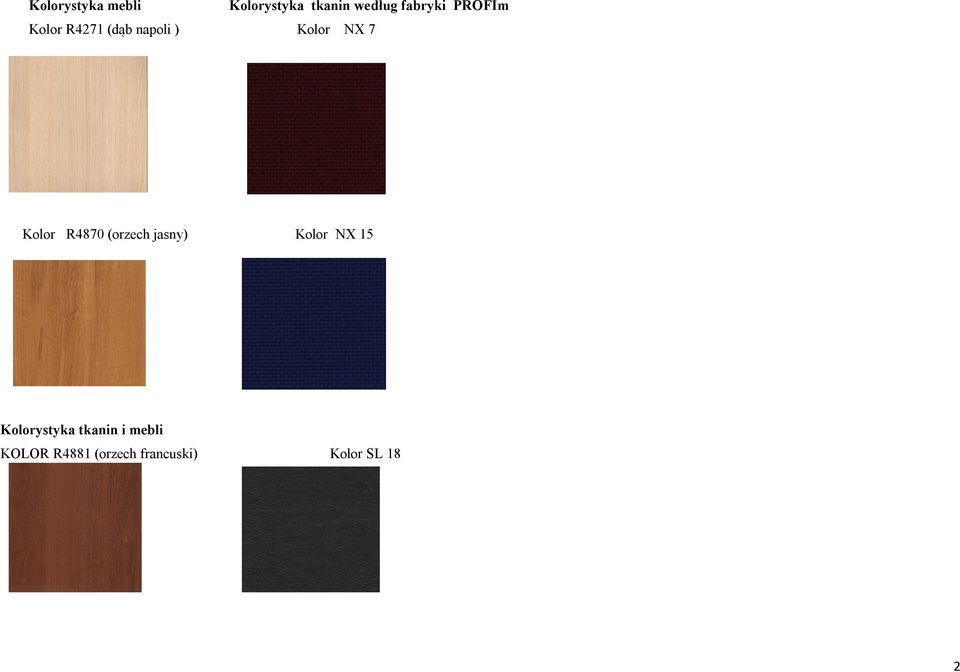

2 Kolorystyka mebli Kolorystyka tkanin według fabryki PROFIm Kolor R4271 (dąb napoli ) Kolor NX 7 Kolor R4870 (orzech jasny) Kolor NX 15 Kolorystyka tkanin i mebli KOLOR R4881 (orzech francuski) Kolor SL 18 2

3 Kolorystyka siatki Kolorystyka sofy AQUARIUS wg Bejot (kolor JA62 ) 3

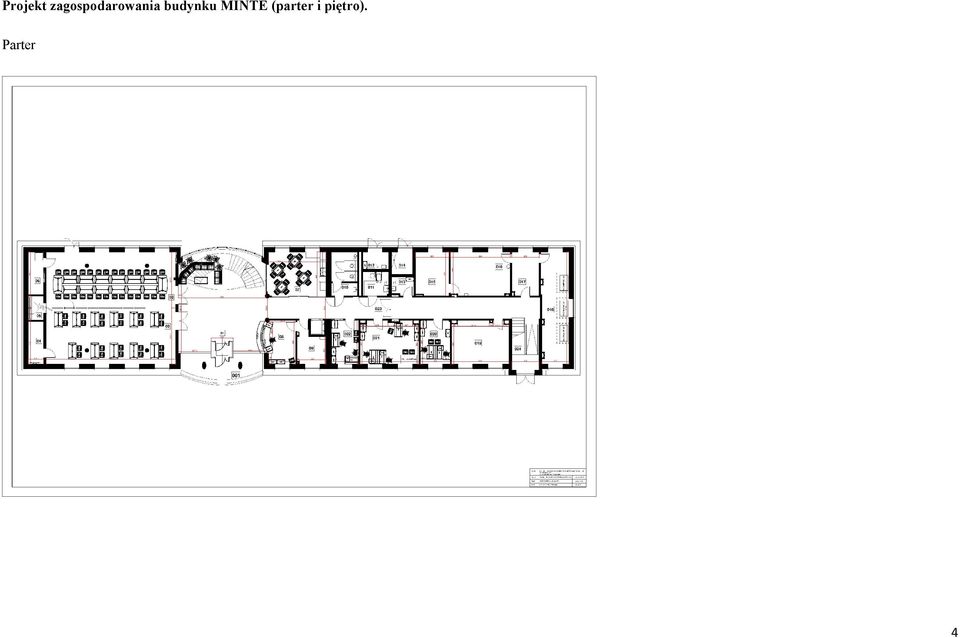

4 Projekt zagospodarowania budynku MINTE (parter i piętro). Parter 4

5 Piętro 5

6 Lp. 1 Biurko Rodzaj Wymiary Opis Kolor Wysokość: mm Głębokość:800mm Szerokość:1400mm - szt.32 Szerokość:1600mm - szt.6 Szerokość:1800mm - szt.1 Stelaż biurka to konstrukcja metalowa malowana proszkowo w kolorze grafitowym Kolumna nogi biurka wykonana z profilu o wymiarze 50x50mm Dwie kolumny nogi spawane za pomocą profilu 50x25mm Profil łączący kolumny nogi musi przenikać w kolumnę nogi Spawanie kolumny nogi i profilu łączącego musi odbywać się od środka nogi Nie dopuszcza się stosowania spawów widocznych od zewnątrz nogi Dwie pary nóg (4 kolumny połączone profilem 50x25mm) muszą być połączone dwiema belkami podblatowymi wykonanymi z profilu 50x25mm Połączenie belki z nogą musi odbyć się za pomocą detalu rozprężnego Połączenie musi się odbyć w środku profilu. Nie dopuszcza się widocznego połączenia skręcanego czy też spawanego Belki muszą być zamontowane ok. 30 cm od krawędzi blatu Biurko musi posiadać regulację wysokości w zakresie od 720mm do 800mm Blat wykonany z płyty min 18mm, max 25mm (nie grubszej) wiórowej melaminowanej w klasie higieniczności E1 o podwyższonej trwałości, w klasie odporności na ścieranie 3A zgodnie z normą DIN EN Wszystkie krawędzie blatu zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm. W kolorze grafitowym w blacie stołu muszą być zamontowane gwintowane gniazda metalowe- blat przymocowany do stelaża za pomocą śrub Szerokość:1400 mm - kolor R4271(dąb napoli) szt.32 Szerokość:1600 mm - kolor R4271(dąb napoli) szt.4 Szerokość:1600 mm kolor R4870 (orzech jasny) szt.2 Szerokość:1800 mm kolor R4870 (orzech jasny) szt.1 Ilość (szt.) 39 Rysunek 6

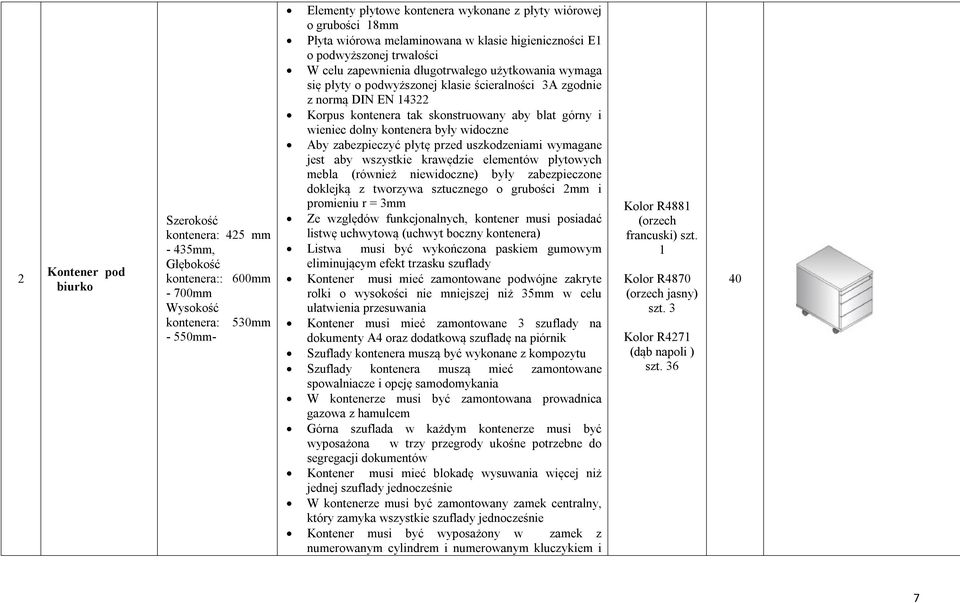

7 2 Kontener pod biurko Szerokość kontenera: 425 mm - 435mm, Głębokość kontenera:: 600mm - 700mm Wysokość kontenera: 530mm - 550mm- Elementy płytowe kontenera wykonane z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Korpus kontenera tak skonstruowany aby blat górny i wieniec dolny kontenera były widoczne Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r = 3mm Ze względów funkcjonalnych, kontener musi posiadać listwę uchwytową (uchwyt boczny kontenera) Listwa musi być wykończona paskiem gumowym eliminującym efekt trzasku szuflady Kontener musi mieć zamontowane podwójne zakryte rolki o wysokości nie mniejszej niż 35mm w celu ułatwienia przesuwania Kontener musi mieć zamontowane 3 szuflady na dokumenty A4 oraz dodatkową szufladę na piórnik Szuflady kontenera muszą być wykonane z kompozytu Szuflady kontenera muszą mieć zamontowane spowalniacze i opcję samodomykania W kontenerze musi być zamontowana prowadnica gazowa z hamulcem Górna szuflada w każdym kontenerze musi być wyposażona w trzy przegrody ukośne potrzebne do segregacji dokumentów Kontener musi mieć blokadę wysuwania więcej niż jednej szuflady jednocześnie W kontenerze musi być zamontowany zamek centralny, który zamyka wszystkie szuflady jednocześnie Kontener musi być wyposażony w zamek z numerowanym cylindrem i numerowanym kluczykiem i Kolor R4881 (orzech francuski) szt. 1 Kolor R4870 (orzech jasny) szt. 3 Kolor R4271 (dąb napoli ) szt

8 jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble 2 a) Przegroda ukośna do szuflad kontenera pod biurko z pozycji 2 Półki wykonane z kompozytu Musi być możliwość łączenia ich w układy Wymiary tak dopasowane aby mieściły się w szufladach kontenera i była możliwość ich zamontowania pod kątem w stosunku do dna szuflady Przegroda międzybiurkowa o wymiarach gabarytowych do biurka o szerokości (1600mm i 1400mm) Wysokość: 500mm Szerokość: 1380mm Szerokość : 1580mm Płyta melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest, aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone były doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Grubość płyty 18mm Zabudowa montowana jest do blatu biurka za pomocą stalowych kątowników malowanych proszkowo Po zamontowaniu do biurka pomiędzy krawędzią blatu a płaszczyzną przegrody nie może powstać szczelina Do biurka 1600mm szt. 4 w tym 2 przegrody w kolorze R4870 (orzech jasny) i 2 przegrody w kolorze R4271 (dąb napoli ) Do biurka 1400mm szt. 32 w kolorze R4271 (dąb napoli ) 36 8

9 4 Panel tapicerowany, mocowany na przegrodę w dwóch wymiarach Wysokość: 270 mm Szerokość:1300mm Szerokość: 1500mm Wykonany z miękkiej płyty pilśniowej pokrytej jednostronnie tkaniną podkładową - skonstruowany w taki sposób aby posiadał funkcję przypinania kartek Zewnętrzna strona tapicerowana tkaniną dekoracyjną Mocowanie do przegrody za pomocą taśmy dwustronnej oraz kleju montażowego Panel 1300mm szt. 32 Panel 1500mm szt. 4 kolorystyka NX

10 5 Stolik o wymiarach gabarytowych Wysokość:720mm Szerokość:800mm Głębokość:800mm Stelaż stołu to konstrukcja metalowa malowana proszkowo w kolorze grafitowym Kolumna nogi stołu wykonana z profilu o wymiarze 50x50mm Dwie kolumny nogi spawane za pomocą profilu50x25mm Profil łączący kolumny nogi musi przenikać w kolumnę nogi Spawanie kolumny nogi i profilu łączącego musi odbywać się od środka nogi Nie dopuszcza się stosowania spawów widocznych od zewnątrz nogi Dwie pary nóg (4 kolumny połączone profilem 50x25mm) muszą być połączone dwiema belkami podblatowymi wykonanymi z profilu 50x25mm Połączenie belki z nogą musi odbyć się za pomocą detalu rozprężnego Połączenie musi się odbyć w środku profilu. Nie dopuszcza się widocznego połączenia skręcanego czy też spawanego Belki muszą być zamontowane ok. 30 cm od krawędzi blatu Stolik musi posiadać regulację wysokości w zakresie od 680mm do 820mm Regulacja wysokości musi się odbyć w sposób płynnymniejszy profil 45x45mm jako dół nogi musi wchodzić w kolumnę nogi o wymiarze 50x50mm. Regulacja musi się odbywać bez użycia dodatkowych narzędzi. Cała konstrukcja malowana proszkowo Blat wykonany z płyty min 18mm, max 25mm (nie grubszej) wiórowej melaminowanej w klasie higieniczności E1 o podwyższonej trwałości, w klasie odporności na ścieranie 3A zgodnie z normą DIN EN Kolor R4271 (dąb napoli ) 2 10

11 Wszystkie krawędzie blatu zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm. W blacie stołu muszą być zamontowane gwintowane gniazda metalowe- blat przymocowany do stelaża za pomocą śrub 11

12 6 Dostawka do biurka w sekretariacie Ø 1200mm Stelaż dostawki to konstrukcja metalowa malowana proszkowo w kolorze grafitowym Kolumna nogi stołu wykonana z profilu o wymiarach 50x50mm Nie dopuszcza się stosowania spawów widocznych od zewnątrz Mocowanie do blatu biurka za pomocą blachy montażowej Dostawka musi posiadać regulację wysokości w zakresie od 720mm do 800mm Cała konstrukcja malowana proszkowo Blat wykonany z płyty 25mm wiórowej melaminowanej w klasie higieniczności E1 o podwyższonej trwałości, W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Kolor R4870 (orzech jasny) 1 12

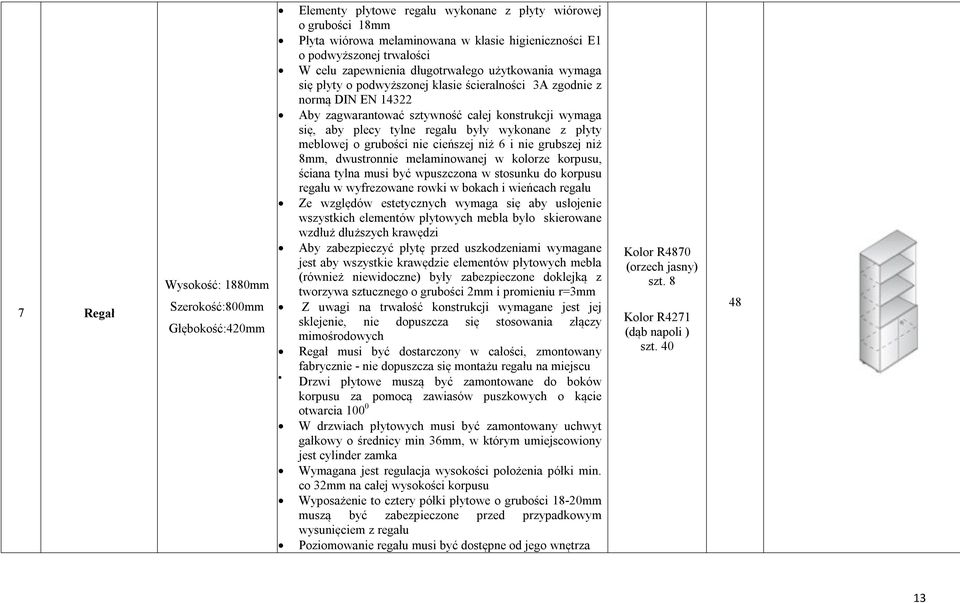

13 7 Regał Wysokość: 1880mm Szerokość:800mm Głębokość:420mm Elementy płytowe regału wykonane z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się, aby plecy tylne regału były wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna musi być wpuszczona w stosunku do korpusu regału w wyfrezowane rowki w bokach i wieńcach regału Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla było skierowane wzdłuż dłuższych krawędzi Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Regał musi być dostarczony w całości, zmontowany fabrycznie - nie dopuszcza się montażu regału na miejscu Drzwi płytowe muszą być zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia W drzwiach płytowych musi być zamontowany uchwyt gałkowy o średnicy min 36mm, w którym umiejscowiony jest cylinder zamka Wymagana jest regulacja wysokości położenia półki min. co 32mm na całej wysokości korpusu Wyposażenie to cztery półki płytowe o grubości 18-20mm muszą być zabezpieczone przed przypadkowym wysunięciem z regału Poziomowanie regału musi być dostępne od jego wnętrza Kolor R4870 (orzech jasny) szt. 8 Kolor R4271 (dąb napoli ) szt

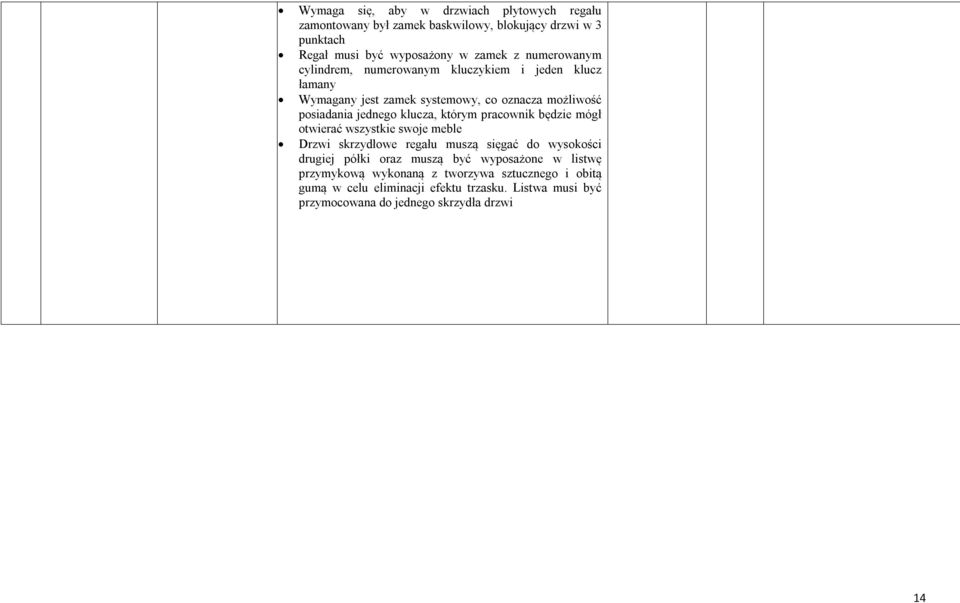

14 Wymaga się, aby w drzwiach płytowych regału zamontowany był zamek baskwilowy, blokujący drzwi w 3 punktach Regał musi być wyposażony w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe regału muszą sięgać do wysokości drugiej półki oraz muszą być wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą w celu eliminacji efektu trzasku. Listwa musi być przymocowana do jednego skrzydła drzwi 14

15 8 Nadstawka do regału Wysokość:740mm Szerokość:800mm Głębokość:420mm Elementy płytowe nadstawki wykonane z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się, aby plecy tylne nadstawki były wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu nadstawki, w wyfrezowane rowki w bokach i wieńcach nadstawki Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla były skierowane wzdłuż dłuższych krawędzi Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Nadstawka musi być dostarczona w całościzmontowana fabrycznie- nie dopuszcza się montażu na miejscu Drzwi płytowe zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia W drzwiach płytowych zamontowane uchwyty gałkowe o średnicy min. 36mm, w których umiejscowiony jest cylinder zamka Wymagana jest regulacja wysokości położenia półki min. co 32mm na całej wysokości korpusu Wyposażenie to jedna półka płytowa o grubości 18-20mm zabezpieczona przed przypadkowym wysunięciem z nadstawki Kolor R4870 (orzech jasny) szt. 8 Kolor R4271 (dąb napoli ) szt

16 Wymaga się, aby w drzwiach płytowych nadstawki zamontowany był zamek baskwilowy - blokujący drzwi w 3 punktach Nadstawka musi być wyposażona w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe nadstawki musza być wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą (eliminacja efektu trzasku). Listwa musi być przymocowana do jednego skrzydła drzwi 16

17 Wykonana z płyty wiórowej o grubości 18mm 9 Szafa ubraniowa Wysokość:1880mm Szerokość:800mm wersja 1 Głębokość:420mm wersja 2 Głębokość: 600mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości w celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się aby plecy tylne szafy były: wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu szafy, w wyfrezowane rowki w bokach i wieńcach szafy Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla było skierowane wzdłuż dłuższych krawędzi Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Szafa musi być dostarczona w całości, zmontowana fabrycznie - nie dopuszcza się montażu szafy na miejscu Drzwi płytowe muszą być zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia W drzwiach płytowych musi być zamontowany uchwyt gałkowy o średnicy min. 36mm, w którym umiejscowiony jest cylinder zamka Szafa musi być wyposażona w jedną półkę płytową o grubości 18-20mm zabezpieczoną przed przypadkowym wysunięciem oraz wysuwany wieszak na ubrania Poziomowanie szafy musi być dostępne od wnętrza szafy wersja 1 szt. 17 Kolor R4271 (dąb napoli ) wersja 2 szt. 1 Kolor R4870 (orzech jasny) 18 17

18 Wymaga się, aby w drzwiach płytowych regału zamontowany był zamek baskwilowy, blokujący drzwi w 3 punktach Regał musi być wyposażony w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe regału muszą sięgać do wysokości drugiej półki oraz muszą być wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą w celu eliminacji efektu trzasku. Listwa musi być przymocowana do jednego skrzydła drzwi 18

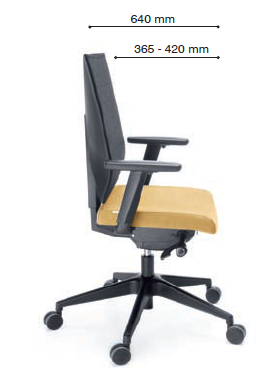

19 10 Krzesło obrotowe Wysokość całkowita: mm Wysokość siedziska: mm Szerokość siedziska: 450 mm Głębokość siedziska: mm Szerokość podstawy: 640 mm Krzesło musi być wyposażone w niżej wymienione podzespoły: Podstawa pięcioramienna, nylonowa (jednolity odlew poliamidowy z dodatkiem włókna szklanego) Samohamowne kółka jezdne Amortyzator gazowy umożliwiający płynną regulację wysokości siedziska w zakresie 47 57,5 cm Nowoczesny mechanizm SYNCHRO umożliwiający synchroniczne odchylanie oparcia i siedziska z regulacją twardości sprężyny za pomocą pokrętła znajdującego się po prawej stronie siedziska, umożliwiającego regulację mechanizmu w pozycji siedzącej, odchylonej do tyłu Siedzisko krzesła wykonane ze sklejki drewna liściastego, wyściełane integralną pianką PU, wyposażone w mechanizm regulacji głębokości w zakresie 50mm, tapicerowane tkaniną z atestem trudnopalności, 100% poliester, o klasie ścieralności na poziomie min cykli martindalea (PN-EN ISO ), odporności na piling 4 (EN ISO ) - Oparcie krzesła, wykonane w technologii wtrysku o lekkiej konstrukcji z materiału stanowiącego mieszankę PP oraz FG (polipropylenu z włóknem szklanym). Na konstrukcję oparcia naciągnięta jest transparentna, dwukolorowa (czarna w szare poprzeczne pasy) siatka o odporności na ścieranie ponad cykli. Siatka powinna być rozciągnięta wyłącznie między pionowymi bokami konstrukcji oparcia, bez poprzeczek na górze jak i na dole oparcia. Oparcie musi być wyraźnie wyprofilowane do naturalnego kształtu kręgosłupa w części podtrzymującej odcinek lędźwiowo krzyżowy, oparcie musi posiadać siedmiostopniową regulację wysokości Regulowane podłokietniki, z nakładką wykonaną z miękkiego poliuretanu, w kolorze czarnym Krzesło musi spełniać normę dotyczącą obrotowych krzeseł biurowych PN EN ; NX-7 skład: 100% poliester Gramatura: 380g/m2 Atesty: odporność na ścieranie cykli martindalea (PN EN ISO ), odporność na piling 4 (PN-EN ISO ) trudnozapalność papieros (PN- EN ) trudnozapalność zapałka (PN- EN ) odporność na światło 4-6 (PN-EN ISO 105-B02) 46 19

20 Krzesło musi posiadać certyfikat zgodności z Rozporządzeniem Ministra Pracy i Polityki Socjalnej w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe; 20

21 11 Stół konferencyjny prosty Wysokość:730mm Szerokość:1600mm Głębokość:690mm Wysokiej jakości płyta wiórowa w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Ze względu na trwałość i stabilność konstrukcji blat roboczy wykonany z płyty o grubości 25mm Kształt blatu jak na rysunku Stelaż metalowy wykonany z profili o przekroju okrągłym, ze względu na stabilność konstrukcji średnica profilu nie może być mniejsze niż Ø 25mm, Podstawa nogi wyposażona w stopki regulacyjne wykonane z tworzywa sztucznego o zakresie regulacji od 0-15mm Noga przymocowana do blatu stołu za pomocą mechanizmu sprężynowo zapadkowego, który umożliwia składanie nóg stołu Zapadkowy kształt profilu blokującego nogę musi zabezpieczać przed jej zamknięciem Mechanizm musi uniemożliwiać otwarcie nóg podczas przenoszenia stołu Mechanizm musi być tak skonstruowany, aby bez użycia dodatkowych narzędzi pozwolił na szybkie złożenie i rozłożenie nóg stołu Rozstaw elementów mechanizmu łączącego nogi z blatem musi być taki, aby noga po złożeniu stołu nie wystawała poza obrys blatu stołu Stelaż malowany proszkowo w kolorze aluminium strukturalne MET 9809 IKEA-SILBER NR. 3Polyestrowoepoksydowa drobna struktura producent: CWS POWDER GmbH lub równoważny Stoły wyposażone w system metalowych elementów przykręcanych za pomocą śruby do blatu, pozwalających na Kolor R4271 (dąb napoli ) 23 21

22 trwałe i szybkie łączenie stołów bez dodatkowych narzędzi 22

23 12 Stół konferencyjny łukowy Wysokość:730mm Szerokość:1600mm Głębokość:690mm Wysokiej jakości płyta wiórowa w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Ze względu na trwałość i stabilność konstrukcji blat roboczy wykonany z płyty o grubości 25mm Kształt blatu jak na rysunku Stelaż metalowy wykonany z profili o przekroju okrągłym, ze względu na stabilność konstrukcji średnica profilu nie może być mniejsze niż Ø 25mm Podstawa nogi wyposażona w stopki regulacyjne wykonane z tworzywa sztucznego o zakresie regulacji od 0-15mm Noga przymocowana do blatu stołu za pomocą mechanizmu sprężynowo zapadkowego, który umożliwia składanie nóg stołu Zapadkowy kształt profilu blokującego nogę musi zabezpieczać przed jej zamknięciem Mechanizm musi uniemożliwiać otwarcie nóg podczas przenoszenia stołu Mechanizm musi być tak skonstruowany, aby bez użycia dodatkowych narzędzi pozwolił na szybkie złożenie i rozłożenie nóg stołu Rozstaw elementów mechanizmu łączącego nogi z blatem musi być taki, aby noga po złożeniu stołu nie wystawała poza obrys blatu stołu Stelaż malowany proszkowo w kolorze aluminium strukturalne MET 9809 IKEA-SILBER NR. 3Polyestrowo-epoksydowa drobna struktura producent: CWS POWDER GmbH lub równoważny Stoły wyposażone w system metalowych elementów przykręcanych za pomocą śruby do blatu, pozwalających Kolor R4271 (dąb napoli ) 2 23

24 na trwałe i szybkie łączenie stołów między sobą bez dodatkowych narzędzi 13 Kontener żaluzjowy Wysokość:1105mm Szerokość: mm Głębokość:460mm Korpus wykonany z płyty wiórowej o grubości 18mm, melaminowanej w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Ze względów estetycznych plecy tylne kontenera wykonane z płyty meblowej, dwustronnie melaminowanej w kolorze korpusu regału, grubość 18-20mm Ze względów estetycznych usłojenie wszystkich elementów płytowych mebla musi być skierowane wzdłuż dłuższych krawędzi Na korpusie kontenera zamocowany blat płytowy wykonany z płyty wiórowej melaminowanej o parametrach jak wyżej o grubości 18mm lub zamocowany na górnym blacie kontenera za pomocą dystansów metalowych Kontener zamykany drzwiami żaluzjowymi Żaluzja wykonana z tworzywa sztucznego Otwieranie odbywa się w pozycji góra - dół Wymaga się, aby w drzwiach żaluzjowych kontenera zamontowany został zamek ryglowy W drzwiach żaluzjowych zamontowany uchwyt metalowy W kontenerze musi być zamontowana jedna półka - cała wysokość kontenera musi zapewniać pełną wysokość 2OH Pod półką musi być zamontowana szuflada mocowana do korpusu kontenera za pomocą rolkowych prowadnic metalowych Szuflada musi być malowana proszkowo. Front szuflady wykończony formatką z płyty wiórowej melaminowanej Cały korpus kontenera osadzony na kółkach jezdnych o średnicy 80mm. Dwa z kółek muszą posiadać hamulec Kolor R4271 (dąb napoli ) 1 24

25 14 Krzesło konferencyjne wysokość całkowita: 840mm wysokość siedziska: 450 mm szerokość siedziska: 450 mm głębokość siedziska: 430 mm szerokość podstawy: 640 mm głębokość całkowita: 520 mm dwie wersje kolorystyczne wersja 1 NX-7 według kolorystyki PROFIm wersja 2 NX-15 według kolorystyki PRPFIm Stelaż musi być wykonany z rury o bardzo dużej wytrzymałości na odkształcenia Rura musi mieć jednakowy kształt i przekrój na całej swojej długości Stelaż musi być malowany proszkowo w kolorze czarnym RAL 9005 Oparcie i siedzisko ma być wykonane z wysokiej jakości ośmiowarstwowej sklejki liściastej, wyściełane grubą pianką PU o gęstości 25 kg/m 3 Konstrukcja ma umożliwiać sztaplowanie krzeseł Wymagane świadectwo badania wzoru konstrukcyjnego GS NX-7 skład: 100% poliester Gramatura: 380g/m2 Atesty: odporność na ścieranie cykli martindalea (PN EN ISO ), odporność na piling 4 (PN-EN ISO ) trudnozapalność papieros (PN- EN ) trudnozapalność zapałka (PN- EN ) odporność na światło 4-6 (PN-EN ISO 105-B02) 100 krzeseł w koloryst yce NX krzesła w koloryst yce NX- 7 25

26 15 Szafa Wysokość: 770mm Szerokość: 800mm Głębokość: 420mm Wykonana z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się aby plecy tylne szafy były: wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu szafy, w wyfrezowane rowki w bokach i wieńcach szafy Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla były skierowane wzdłuż dłuższych krawędzi Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest, aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Szafa musi być dostarczona w całości - zmontowana fabrycznie - nie dopuszcza się montażu szafy na miejscu Drzwi płytowe zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia Wyposażenie to jedna półka płytowa o grubości 18-20mm zabezpieczone przed przypadkowym wysunięciem z szafy za pomocą metalowej podpórki która wchodzi w otwór wywiercony w półce Poziomowanie szafy dostępne od wnętrza szafy Wymaga się, aby w drzwiach płytowych szafy zamontowany zamek baskwilowy- blokujący drzwi w 3 punktach. Szafa musi być wyposażona w zamek z numerowanym cylindrem, numerowanym kluczykiem i Kolor R4271 (dąb napoli ) szt. 3 Kolor R4870 (orzech jasny) szt

27 jeden klucz łamany klucz Wymagana jest regulacja wysokości położenia półki min co 32mm na całej wysokości korpusu Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe szafy muszą być wyposażone w listwę przymykową, wykonaną z tworzywa sztucznego 27

28 16 Biurko Wysokość:740mm Szerokość:2110mm Głębokość:800mm Biurko musi być wykonane z płyty wiórowej o grubości 18mm melaminowanej w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Blat biurka grubość 44mm trójwarstwowy Warstwa środkowa cofnięta względem warstw zewnętrznych o 2mm z każdej strony. Warstwy zewnętrzne w kolorze orzech francuski (wg Pfleiderera R4881. Warstwa środkowa w kolorze srebrnym (wg Pfleiderera F8582) Podstawa biurka składa się z części płytowej oraz metalowej nogi kolumnowej w kolorze czarnym RAL9005 wspartej na stopie talerzowej w kolorze czarnym RAL 9005 Część płytowa podstawy biurka składa się elementu bocznego trójwarstwowego zawsze w kolorze blatu oraz części frontowej wykonanej z płyty o grubości 18mm. Metalowa noga biurka składa się z kolumny o średnicy 100mm oraz stopy talerzowej o średnicy 560mm Kolor R4881 (orzech francuski) 1 28

29 17 Szafka przybiurkowa Wysokość:740 Szerokość:1200 Głębokość:500 Musi być wykonana z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości w celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się aby plecy tylne szafy były: wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu szafy, w wyfrezowane rowki w bokach i wieńcach szafy Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla były skierowane wzdłuż dłuższych krawędzi. Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Szafa musi być dostarczona w całości- zmontowana fabrycznie - nie dopuszcza się montażu szafy na miejscu Drzwi płytowe muszą być zamontowane w korpusie na prowadnicach wykonanych z tworzywa sztucznego W drzwiach płytowych muszą być zamontowane rolki prowadzące łożyskowane Wymagana jest regulacja wysokości położenia półki min co 32mm na całej wysokości korpusu Wyposażenie to jedna półka płytowa o grubości min.18mm, max.20mm zabezpieczone przed przypadkowym wysunięciem z szafy za pomocą metalowej podpórki która wchodzi w otwór wywiercony w półce Poziomowanie szafy dostępne od wnętrza szafy. Kolor R4881 (orzech francuski) 1 29

30 Wymaga się, aby w drzwiach płytowych regału zamontowany był zamek baskwilowy, blokujący drzwi w 3 punktach Regał musi być wyposażony w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe regału muszą sięgać do wysokości drugiej półki oraz muszą być wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą w celu eliminacji efektu trzasku. Listwa musi być przymocowana do jednego skrzydła drzwi 30

31 18 Witryna Wysokość:1284mm Szerokość:2200mm Głębokość:420mm Wykonana z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się aby plecy tylne szaf były: wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu szafy, w wyfrezowane rowki w bokach i wieńcach szafy Ze względów estetycznych wymaga się, aby usłojenie wszystkich elementów płytowych mebla były skierowane wzdłuż dłuższych krawędzi Podział części witryny jak na rysunku - część zamknięta, część otwarta, część zamknięta. Witryna musi być przykryta wieńcem górnym przestającym Wieniec wykonany z płyty 3 warstwowej (analogicznie jak blat biurka gabinetowego) Wieniec zamontowany na dystansach Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone były doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Witryna musi być dostarczona w całości - zmontowana fabrycznie - nie dopuszcza się montażu witryny na miejscu Drzwi płytowe zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia W drzwiach płytowych zamontowane uchwyty gałkowe o średnicy min 36mm, w których umiejscowiony jest KOLOR R4881 (orzech francuski) 1 31

32 cylinder zamka W górnej części zamontowane drzwi szklane w ramie aluminiowej Wymagana jest regulacja wysokości położenia półki min co 32mm na całej wysokości korpusu Wyposażenie to cztery półki płytowe o grubości 18-20mm, zabezpieczone przed przypadkowym wysunięciem z witryny za pomocą metalowej podpórki, która wchodzi w otwór wywiercony w półce Poziomowanie witryny dostępne od jej wnętrza Wymaga się aby w drzwiach płytowych witryny zamontowany był zamek baskwilowy - blokujący drzwi w 3 punktach Witryna musi być wyposażona w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe szafy wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą (eliminacja efektu trzasku). Listwa musi być przymocowana do jednego skrzydła drzwi Witryna wyposażona w stopki metalowe Ø 55 h =70mm z chromowanym elementem wykończeniowym z możliwością poziomowania 32

33 19 Witryna Wysokość:1964mm Szerokość:1600mm Głębokość:420mm Wykonana z płyty wiórowej o grubości 18mm Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zagwarantować sztywność całej konstrukcji wymaga się, aby plecy tylne szaf były wykonane z płyty meblowej o grubości nie cieńszej niż 6 i nie grubszej niż 8mm, dwustronnie melaminowanej w kolorze korpusu, ściana tylna wpuszczona w stosunku do korpusu szafy, w wyfrezowane rowki w bokach i wieńcach szafy Ze względów estetycznych wymaga się aby usłojenie wszystkich elementów płytowych mebla były skierowane wzdłuż dłuższych krawędzi Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Z uwagi na trwałość konstrukcji wymagane jest jej sklejenie, nie dopuszcza się stosowania złączy mimośrodowych Witryna musi być dostarczona w całości - zmontowana fabrycznie - nie dopuszcza się montażu szafy na miejscu Drzwi płytowe zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia W drzwiach powinny być uchwyty gałkowe o średnicy min. 36mm, w których umiejscowione są cylindry zamków. W górnej części witryny powinny być drzwi szklane Wymagana jest regulacja wysokości położenia półki min co 32mm na całej wysokości korpusu, ponieważ istnieje konieczność przechowywania różnych formatów dokumentów Witryna powinna być wyposażona w cztery półki płytowe o grubości min.18mm, max.20mm zabezpieczone przed KOLOR R4881 (orzech francuski) 1 33

34 przypadkowym wysunięciem z szafy Poziomowanie szafy dostępne od wnętrza szafy Wymaga się, aby w drzwiach płytowych szafy zamontowany był zamek baskwilowy- blokujący drzwi w 3 punktach Witryna musi być wyposażona w zamek z numerowanym cylindrem, numerowanym kluczykiem i jeden klucz łamany Wymagany jest zamek systemowy, co oznacza możliwość posiadania jednego klucza, którym pracownik będzie mógł otwierać wszystkie swoje meble Drzwi skrzydłowe szafy muszą być wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą (eliminacja efektu trzasku). Listwa musi być przymocowana do jednego skrzydła drzwi Wieniec wykonany z płyty 3 warstwowej (analogicznie jak blat biurka gabinetowego) Witryna wyposażona w stopki metalowe Ø55 h =70mm z czarnym elementem wykończeniowym z możliwością poziomowania 34

35 20 Stół konferencyjny Szerokość: 2000mm Głębokość:1100m Wysokość: 720mm Stelaż stołu musi stanowić konstrukcja metalowa Kolumny nóg stołu muszą być wykonane z profilu o średnicy Ø80mm z czarnym elementem wykończeniowym Dwie kolumny nogi muszą być spawane - noga nie może być do niego przykręcana Spawanie kolumny nogi i profilu łączącego ze względów estetycznych musi odbywać się od środka nogi Nie dopuszcza się stosowania spawów widocznych od zewnątrz nogi Dwie pary nóg muszą być połączone dwiema belkami podblatowymi, aby zapobiec ugięciu się blatu Stół musi posiadać regulację wysokości w zakresie od 720mm do 740mm Cała konstrukcja malowana proszkowo w kolorze czarnym RAL 9005 Blat wykonany z 3 płyt wiórowych melaminowanych 18-25mm w klasie higieniczności E1 o podwyższonej trwałości, warstwa środkowa grubość 8mm (analogicznie jak blat biurka gabinetowego) W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Kształt blatu jak na rysunku Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone były doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm W blacie stołu muszą być zamontowane gwintowane gniazda metalowe - blat przymocowany do stelaża za pomocą śrub co da możliwość wielokrotnego montażu i demontażu biurek W blacie stołu wstawka ze szkła satynowego o wymiarach szerokość: 1000mm x głębokość: 280mm wysokość: 8mm KOLOR R4881 (orzech francuski) 1 35

36 Stelaż metalowy w kolorze czarnym RAL 9005 wykonany tak, aby przednie nogi krzesła w sposób łagodny i po optymalnie dobranym łuku przechodziły w wygodne podłokietniki Stelaż na całej swej długości musi posiadać ten sam przekrój 21 Krzesło Wysokość całkowita: 900 mm Szerokość całkowita: 600 mm Głębokość całkowita: 610 mm Wysokość siedziska: 470 mm Szerokość siedziska: 510 mm Głębokość siedziska: 400 mm Wysokość Siedzisko i oparcie krzesła konstrukcji kubełkowej, wykonane z wielowarstwowej sklejki drewna liściastego, pokrytego pianką poliuretanową gwarantującą wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia Konstrukcja stelaża umożliwia sztaplowanie krzesła Krzesło tapicerowane tkaniną z atestem trudnopalności PN-EN , 100% odporność na ścieranie cykli martindala (PN-EN ISO ) trudnopalność - papieros (PN-EN ) Krzesło wg wzoru prezentowanego na zdjęciu lub podobne, spełniające wymagania gabarytów, funkcjonalności, wysokiej jakości wykonania i trwałości Wymagany okres 3 letniej gwarancji producenta Powłoka 100% Pu -nośnik - 100%bawełna gramatura 220g/m2 odporność na ścieranie cykli martindala (PN-EN ISO ) trudnopalność - papieros (PN- EN ) 6 podłokietników: 690 mm 36

37 22 Stolik okolicznościowy Ø 800mm W blacie stołu muszą być zamontowane gwintowane gniazda metalowe - blat przymocowany do stelaża za pomocą śrub co da możliwość wielokrotnego montażu i demontażu stołu Stół wykonany z płyty wiórowej o grubości 18mm melaminowanej w klasie higieniczności E1 o podwyższonej trwałości W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Blat biurka grub. 44mm trójwarstwowy , warstwa środkowa cofnięta względem warstw zewnętrznych o 2mm z każdej strony, warstwy zewnętrzne w kolorze orzech francuski (wg Pfleiderer a R4881, warstwa środkowa w kolorze srebrnym wg Pfleiderer a F8582) Metalowa noga stolika składa się z kolumny o średnicy 100mm w kolorze grafitowym oraz stopy talerzowej o średnicy 560mm w kolorze grafitowym KOLOR R4881 (orzech francuski) 1 37

38 23 Krzesło do stolika okolicznościowego Wysokość całkowita: 835mm Szerokość całkowita: 680 mm Głębokość całkowita: 585 mm Wysokość siedziska: 455mm Szerokość siedziska: 430 mm Głębokość siedziska: 460 mm Wysokość Stelaż metalowy, wykonany z rury o przekroju Ø 20 x 2mm, malowany proszkowo na kolor czarny RAL Stelaż zakończony stopkami z tworzywa w kolorze czarnym. Siedzisko/oparcie - jednolity kubełek wykonany z metalowego stelaża zalewanego pianką poliuretanową Krzesło tapicerowane tkaniną z atestem trudnopalności PN-EN , 100% odporność na ścieranie cykli martindala (PN-EN ISO ) trudnopalność - papieros (PN-EN ) Powłoka 100% Pu -nośnik - 100%bawełna gramatura 220g/m2 odporność na ścieranie cykli martindala (PN-EN ISO ) trudnopalność - papieros (PN- EN ) 2 podłokietników: 640mm 38

39 24 Lada recepcyjna 2 moduły po 1500mm, r=3000mm Głębokość lady: 942mm Wysokość blatu roboczego: 720mm Front lady stanowi konstrukcja szkieletowa pokryta laminatem. Front lady musi być wyposażony w stopki poziomujące w zakresie +-15mm Wszystkie korpusy lady muszą posiadać możliwość łączenia w układy za pomocą połączenia śrubowego z pozycjonowaniem Do każdej części frontu lady wymagane jest zamontowanie płytowej nadstawki jako blatu roboczego dla klienta Nadstawki zamontowane na korpusie lady za pomocą słupków dystansowych, metalowych chromowanych. Średnica słupka dystansowego 60-80mm Blat roboczy lady wykonany z płyty wiórowej melaminowanej o grubości 24-26mm, w klasie higieniczności E1 o podwyższonej trwałości, w klasie odporności na ścieranie 3A zgodnie z normą DIN EN Wszystkie krawędzie blatu muszą być zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Wszystkie narożniki blatu muszą być zaokrąglone Krawędź górna blatu (miejsce łączenia z korpusem lady) musi posiadać kształtowo frezowane krawędzie w celu przeprowadzenia okablowania Blat musi być zamontowany do korpusu lady, a po bokach podparty płytami o grubości 24-26mm Kolor R4271 (dąb napoli ) 2 25 Stół do holu Wysokość:410mm Szerokość:1300mm Głębokość:680mm Stelaż wykonany z rury średnicy 22 mm o kształcie płozy Dwie płozy Płozy posiadają plastikowe ślizgi zabezpieczające podłogę Blat z płyty wiórowej o grubości 18 mm z obrzeżem ABS o grubości 2 mm Blat z zaokrąglonymi narożnikami Kolor R4271 (dąb napoli ) 1 39

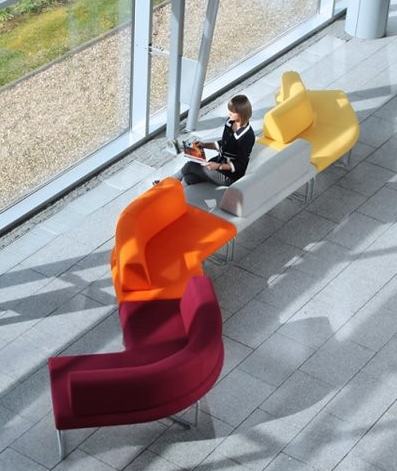

40 26 Sofa do holu Moduł o wym.: Szerokość: 1535mm Głębokość: 760mm Wysokość do siedziska: 440mm Wysokość z oparciem: 730mm szt.1 Moduł o wym.: Szerokość: 1350mm Głębokość: 760mm Wysokość do siedziska: 440mm Moduł jest samodzielnie stojącym elementem wspartym na dwóch nogach - płozach Oparcie wykonane na bazie ciętej pianki Siedzisko o grubości 120 mm wykonane na bazie ciętej pianki Stelaż wykonany jest z rury średnicy 22 mm o kształcie płozy Płozy posiadają plastikowe ślizgi zabezpieczające podłogę Oparcie i siedzisko wykonane na bazie sklejki, płyty wiórowej i drewnianych listew Przednia i tylna krawędź siedziska o kształcie półwałka Tkanina musi posiadać atesty trudnopalności System modułowych kanap ze stelażem w kształcie płozy. Wysokość oparcia od poziomu siedziska 290 mm. Kolorystyka AGUARIUS JA 62 według kolorystyki BEJOT 4 Wysokość z oparciem: 730mm - szt. 2 Moduł o wym.: Szerokość: 1350mm Głębokość 760mm Wysokość do siedziska: 440mm bez oparcia szt. 1 40

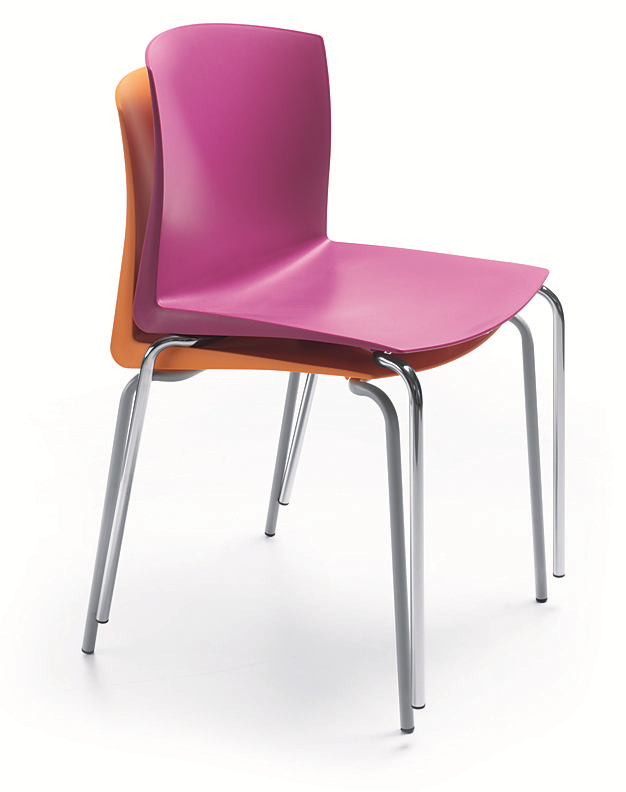

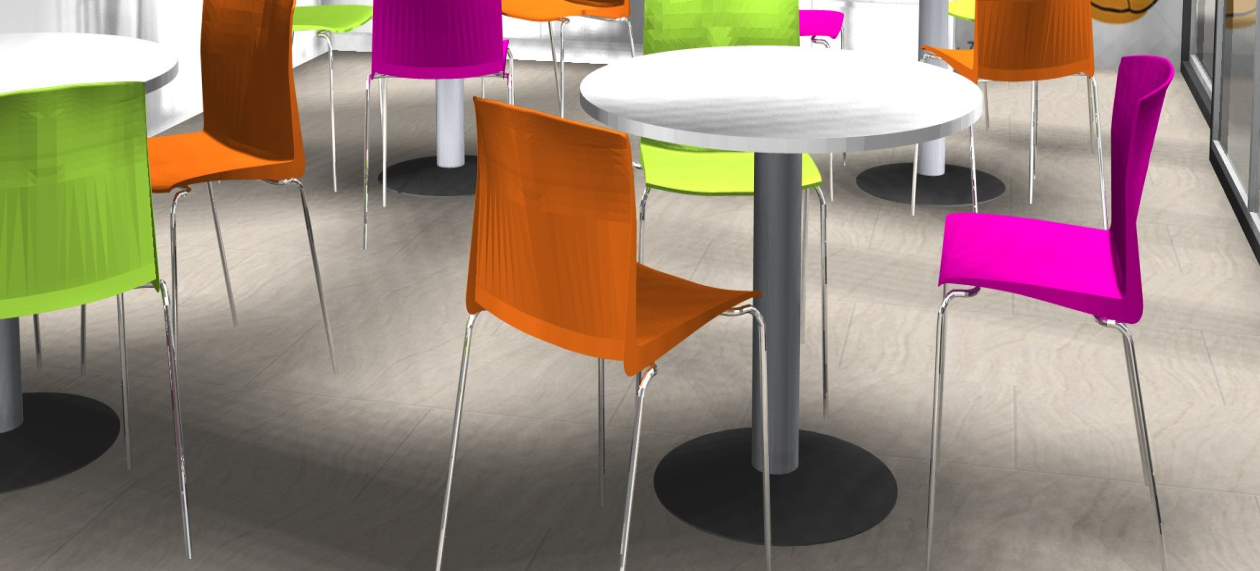

41 27 28 Stolik do kafeterii Krzesło do kafeterii i kuchni socjalnej Ø1050mm Wysokość całkowita: 830 mm Szerokość całkowita: 510 mm Głębokość całkowita: 520 mm Wysokość siedziska: 485 mm Szerokość siedziska: 440 mm Głębokość siedziska: 410 mm W blacie stołu muszą być zamontowane gwintowane gniazda metalowe - blat przymocowany do stelaża za pomocą śrub co da możliwość wielokrotnego montażu i demontażu stołu Blat roboczy stołu musi być wykonany z płyty o grubości min 25mm Wysokość mm W celu zapewnienia długotrwałego użytkowania wymaga się płyty o podwyższonej klasie ścieralności 3A zgodnie z normą DIN EN Aby zabezpieczyć płytę przed uszkodzeniami wymagane jest aby wszystkie krawędzie elementów płytowych mebla (również niewidoczne) były zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm Metalowa noga stołu składa się z kolumny o średnicy 100mm w kolorze grafitowym oraz stopy talerzowej o średnicy 560mm w kolorze grafitowym Średnica blatu stołu Ø 1050mm Krzesło na stelażu stalowym, czarnym RAL 9005 na czterech nogach, wykonanym z rury o przekroju Ø 18mm Konstrukcja stelaża umożliwia sztaplowanie krzeseł w ilości do sześciu sztuk Krzesła w różnych, pastelowych kolorach - do uzgodnienia z zamawiającym Kolor R4271 (dąb napoli ) Po 8 sztuk w każdym kolorze RAL 2011 PS02 RAL 3000 RAL 5010 według kolorystyki PROFIm

42 29 Stolik do pomieszczenia socjalnego Wysokość:720 mm Szerokość:800mm Głębokość:800mm Stelaż stołu to konstrukcja metalowa. W kolorze grafitowym Kolumna nogi stołu wykonana z profila o wymiarze Ø50mm Dwie kolumny nogi spawane za pomocą profila 50x25mm Profil łączący kolumny nogi musi przenikać w kolumnę nogi Spawanie kolumny nogi i profila łączącego musi odbywać się od środka nogi. Nie dopuszcza się stosowania spawów widocznych od zewnątrz nogi Dwie pary nóg (4 kolumny połączone profilem 50x25mm) muszą być połączone dwiema belkami podblatowymi wykonanymi z profilu 50x25mm Połączenie belki z nogą musi odbyć się za pomocą detalu rozprężnego Połączenie musi się odbyć w środku profilu. Nie dopuszcza się widocznego połączenia skręcanego czy też spawanego Belki muszą być zamontowane ok. 30 cm od krawędzi blatu Stolik musi posiadać regulację wysokości w zakresie od 720mm do 800mm Cała konstrukcja malowana proszkowo w kolorze grafitowym Blat wykonany z płyty min 18mm, max 25mm(nie grubszej) wiórowej me laminowanej w klasie higieniczności E1 o podwyższonej trwałości, w klasie odporności na ścieranie 3A zgodnie z normą DIN EN Wszystkie krawędzie blatu zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm. W blacie stołu muszą być zamontowane gwintowane gniazda metalowe- blat przymocowany do stelaża za pomocą śrub Kolor R4271 (dąb napoli ) 4 42

43 Korpusy i fronty szafek wykonane z płyty 18mm + listwa PCV o grubości 1mm na frontach Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości Drzwi płytowe muszą być zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia 1000 Blat kuchenny postformingowy o grubości 28mm Szuflady metal boxu np. firmy Bloom lub równoważne, prowadnice rolkowe np. firmy Bloom lub równoważne Uchwyty do szafek i szuflad długości 96mm w kolorze aluminium. Szuflady i prowadnice rolkowe np. firmy Bloom lub równoważne Ściana kafeterii pomiędzy górnym i dolnym rzędem szafek wyklejona tapetą, pokrytą płytą szklaną. Motyw tapety do uzgodnienia z zamawiającym. Szafki do kafeterii 30 zabudowa dwupoziomowa Komplet ma składać się z: Kolor do uzgodnienia z zamawiającym 1 komplet Szafki pod zlewozmywak 80 szt.1 Szafki stojącej 80 szt. 1 Szafki stojącej z 4 szufladami 40 szt. 3 Szafki wiszącej 80, wys.600mm szt.2 Szafki wiszącej 40, wys.600mm szt.2 Blatu kuchennego 2300x600mmx28mm szt.1 Blatu kuchennego 400x600mmx28mm szt.1 43

44 Szafki do pomieszczenia socjalnego - komplet 1 31 Szafki do pomieszczenia socjalnego Korpusy i fronty szafek wykonane z płyty 18mm + listwa PCV o grubości 1mm na frontach Płyta wiórowa melaminowana w klasie higieniczności E1 o podwyższonej trwałości Drzwi płytowe muszą być zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia Blat kuchenny postformingowy o grubości 28mm Szuflady metal boxu np. firmy Bloom lub równoważne, prowadnice rolkowe np. firmy Bloom lub równoważne Uchwyty do szafek i szuflad długości 96mm w kolorze aluminium. Szuflady i prowadnice rolkowe np. firmy Bloom lub równoważne Komplet ma składać się z: Kolor do uzgodnienia z zamawiającym 1 komplet Szafki pod zlewozmywak 80 Szafki stojącej 60 Szafki stojącej z 4 szufladami 40 Szafki wiszącej z ociekarką 80, wys.600mm Szafki wiszącej 80, wys.600mm Blatu kuchennego 2000x600mmx28mm 44

45 32 Wieszak stojący kolumnowy Wysokość 185 cm, średnica podstawy 45 cm Wieszak typu Nowy Styl lub równoważny Wieszak wykonany z metalowych, chromowanych rur i czarnej metalowej stopy. Korona wykonana z chromowanych prętów z drewnianymi, okrągłymi zakończeniami (w kolorze buk). 18 plastikowych haczyków w beżowym kolorze Wieszak do recepcji Wysokość 180cm szerokość 170cm dwustronny na kółkach (2x20 haczyków sztuka) łapy dolne wykonane z profila 40mm/25mm końce zaślepione zaślepkami zbliżone do koloru lakieru proszkowego RAL 9006 w kolorze którego pomalowany jest wieszak piony wykonane z profilu prostokoątnego 40mm/25mm haczyki wykonane z drutu fi 8mm spawane do belki RAL

46 169x x54 cm 15 kompletów 127x x54 cm 5 kompletów Wymaga się zainstalowania żaluzji których typ i wzór jest 34 Żaluzje okienne aluminiowe wewnętrzne 78x184 cm szt. 1 (drzwi awaryjne z sali konferencyjnej) 133x55 cm szt. 1 (drzwi awaryjne z sali konferencyjnej) porównywalny do już zamontowanych u zamawiającego, których producentem jest firma MORPLAST Srebrny 20 komplet ów 2 sztuki wymagany dokładny obmiar przed realizacją zamówienia 35 Rolety okienne zewnętrzne 188x187 cm szt x187 cm szt. 2 wymagany dokładny obmiar przed realizacją zamówienia Materiał: Aluminium malowane w kolorze RAL 7047, skrzynka o kształcie zaprezentowanym na rysunku w kolumnie 7 tabeli Napęd : Somfy model Oximo 50S lub równoważny ze sterowaniem elektrycznym za pomocą przełącznika klawiszowego natynkowego, oraz z możliwością sterowania ręcznego ( np. na wypadek zaniku zasilania) Temp. pracy od - 20 C do + 70 C Zasilanie : ~230V/50 Hz Stopień ochrony IP 44 Instalację zasilającą rolety wykona dostawca po uzgodnieniu z Zamawiającym. Sposób podłączenia się do istniejącej instalacji elektrycznej budynku - natynkowy Klawisz sterowania - natynkowy koloru białego RAL

47 Wykonane z materiału niepalnego, atestowanego kolor do 256x300 cm kmpl. 1 (pok.07) uzgodnienia z Zamawiającym. Montowane do sufitu. Wykonane z pasków standardowej 36 Żaluzje verticale 475x300 cm kmpl. 1 (pok.124) 385x300 cm kmpl. szerokości (5-6) cali. Kolor jasny beżowy RAL komplet y 1 (pok.125) wymagany dokładny obmiar przed realizacją zamówienia Kosze na śmieci typu Hulingen Ikea lub równoważne Pojemność 9 l, plastikowe, z pokrywą. 37 Kosze na śmieci Średnica: 24 cm Wysokość: 33 cm Pojemność: 9 l Srebrny 42 47

48 38 Elektryczna suszarka do rąk Suszarka typu SAMUM 2300 W lub równoważna Suszarka o dużej szybkości suszenia (10-20 sek). Moc W Sposób uruchamiania: automatyczny - fotokomórka Materiał obudowy: stal nierdzewna polerowana chrom 4 Uchwyt typu Baren Ikea lub równoważny wykonany ze stali nierdzewnej 39 Uchwyty na papier toaletowy chrom 8 48

49 40 Kuchnia mikrofalowa Szerokość: 48,5 cm Wysokość: 28,7 Głębokość 41 cm Kuchenka mikrofalowa typu Zelmer 29Z012 lub równoważna Wnętrze ze stali nierdzewnej Wyświetlacz elektroniczny Pojemność około 23 litrów Ruszt na grilla Obudowa i ramka ze stali nierdzewnej Sterowanie elektroniczne Moc mikrofal około 800 W Moc grilla około 1000 W Srebrny 2 41 Ekspres do kawy Ekspres do kawy typu Siemens Surpresso Compact TK52001 lub równoważny Ciśnienie - 15 barów, Moc W, Regulacja emisji pary, Regulacja mocy kawy 1,8 - litrowy zbiornik na wodę Płyta podgrzewającą filiżanki, Parzenie wstępne, czarny 2 49

50 42 Lodówka do kafeterii i pokoju socjalnego Szerokość: 54.0 cm Głębokość: 54.5 cm Wysokość: cm Lodówka typu Ikea FROSTIG BCF201/ 65 lub równoważna Klasa wydajności energetycznej: A+ Pojemność użytkowa lodówki: około 201 L. Pojemność użytkowa zamrażarki: około 65 L. System odmrażania: Automatyczny(lodówka)/ Ręczny (zamrażarka) Lodówka do pok. 126 do zabudowy niskiej Szerokość: 59.6 cm Głębokość: 55.0 cm Wysokość: 81.5 cm Lodówka typu Ikea FROSTIG SC 100/17 lub równoważna Do umieszczenia pod blatem Klasa wydajności energetycznej: A+ Pojemność użytkowa lodówki: około 100 L. Pojemność użytkowa zamrażarki: około 17 L. System odmrażania: Automatyczny(lodówka)/ Ręczny (zamrażarka). 1 50

51 44 Zlewozmywak dwukomorowy stalowy Długość: 76.5 cm Głębokość: 50.0 cm Wysokość: 18 cm Zlew typu Ikea BOHOLMEN lub równoważny Zlew ze stali nierdzewnej; Dwustronny Przystosowane do szafek o szerokości ramy min. 80 cm. Pod miską znajduje się materiał wygłuszający W komplecie dostępne korki i ociekacz Sitko-korek w komplecie Syfon z funkcją samooczyszczania. Chrom 1 45 Bateria kuchenna zlewozmywakowa jednouchwytowa Wysokość: 15.5 cm Bateria typu Ikea SUNDSVIK lub równoważna Obrotowa końcówka. W komplecie węże łączące z połączeniem 3/8". Długość: 35 cm. Do zamontowania w otworze 35 mm w zlewie/blacie o maks. grubości 70 mm. Maksymalna temperatura gorącej wody wynosi 80 C Regulacja temperatury wody Chrom 1 51

52 46 Podgrzewacz przepływowy wody 4kW/230V Wysokość 200mm Szerokość: 214 mm Głębokość: 95 mm Podgrzewacz typu EPJ 4,4 OPTIMUS KOSPEL lub równoważny przepływowy bezciśnieniowy ogrzewacz elektryczny moc znamionowa : 4.4 kw napięcie znamionowe : 230V wydajność przy wzroście temp. wody do 30 C : /min przyłącze wody : gz 1/2'' bateria w komplecie miedziane grzałki zawór regulacyjny Biały 1 47 Czajnik bezprzewodowy Czajnik typu Philips HD4649/00 lub równoważny pojemność (1,7 litra Płaską grzałkę płytową Moc 2400 W. Obrotowa podstawa Wskaźnik poziomu wody Antypoślizgowa podstawa Wyłącznik, który automatycznie wyłączy czajnik po zagotowaniu się wody. Zabezpieczenie przed włączeniem czajnika bez wody

53 48 Popielniczka zewnętrzna z pojemnikiem na Wysokość: 622 mm Średnica: 250 mm Popielniczka typu Emporo lub równoważna Pojemność 10 l. Korpus z lakierowanej blachy stalowej z oddzielonym pojemnikiem na odpady. Osobna, wyjmowana wkładka wewnętrzna na śmieci, miska na popiół i sitko na niedopałki. srebrny 2 niedopałki 49 Wózek na kółkach trzypółkowy kelnerski Szerokość 410 mm Długość 835 mm Wysokość 910 mm Wózek 3-półkowy typu STALGAST lub równoważny Wykonany z tworzywa sztucznego 3-półkowy Maksymalny udźwig do minimum 130 kg. Składany 2 53
