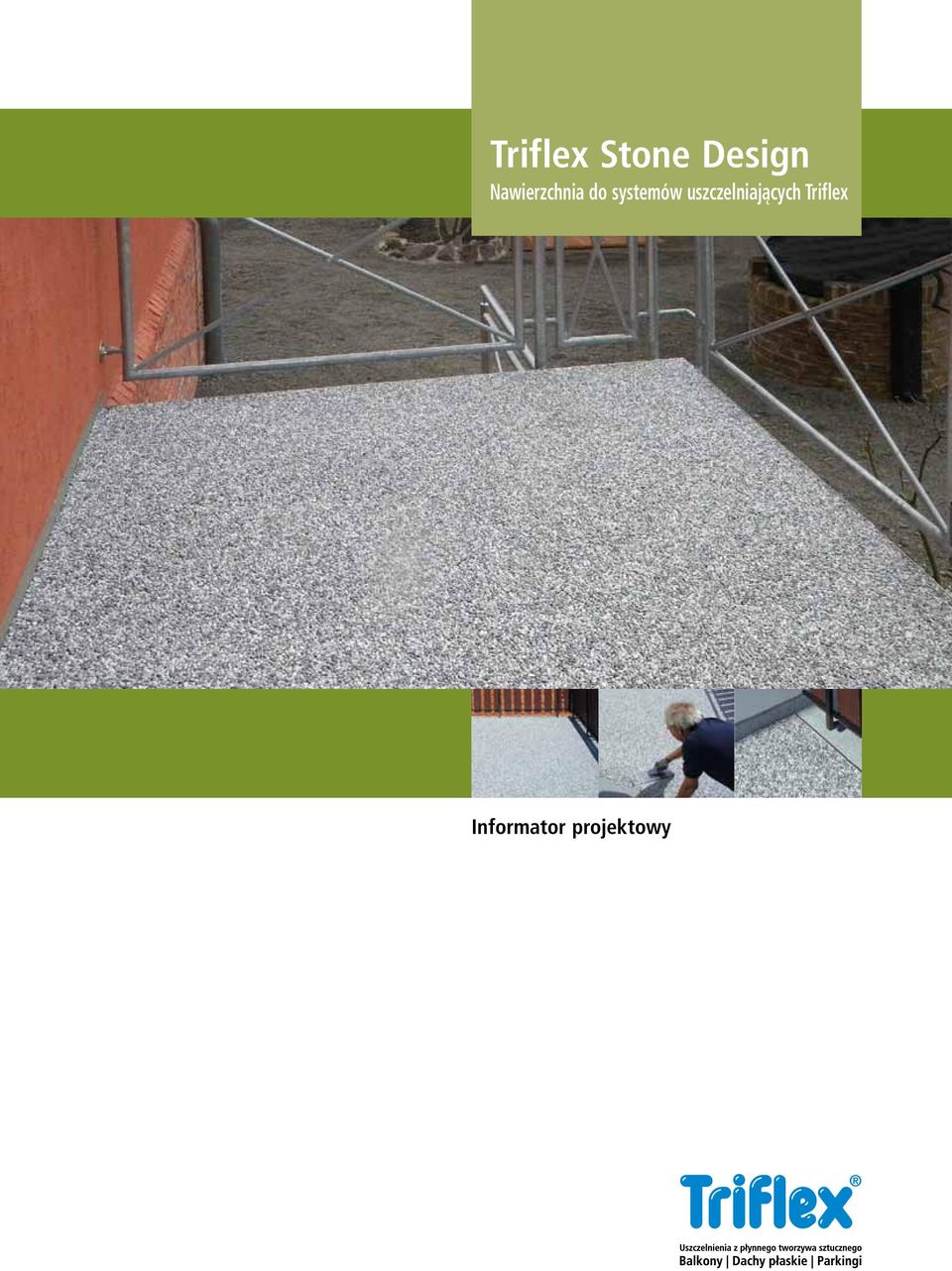

Triflex Stone Design Nawierzchnia do systemów uszczelniających Triflex. Informator projektowy

Transkrypt

1 Informator projektowy

2 Opis systemu Właściwości Nawierzchnia ze żwiru marmurowego na balkony i tarasy Niezawodny, zbrojony całopowierzchniowo system uszczelniający na bazie polimetakrylanu metylu (PMMA) Odporność mechaniczna Bezspoinowy Przekracza dylatacje Przywiera całą powierzchniową Elastyczność Dynamiczne zabezpieczenie pęknięć Aplikowany na zimno Odporność na działanie alkaliów Odporność na hydrolizę Szybkie wiązanie Paroprzepuszczalny Odporność na działanie substancji chemicznych Odporny na działanie czynników atmosferycznych (promieniowanie UV, IR itd.) Pozwala na dowolne kształtowanie nawierzchni Posiada Europejską Aprobatę Techniczną z oznaczeniem CE Nawierzchnia Powłoka utrwalająca Masa uszczelniająca Podkład gruntujący Podłoże 2 Budowa systemu Podkład gruntujący Podkład gruntujący Triflex, zapewniający izolację podłoża oraz jego przyczepność. Masa uszczelniająca Membrana uszczelniająca Triflex ProDetail, zbrojona całopowierzchniowo stabilną poliestrową włókniną Triflex Spezialvlies. Powłoka utrwalająca Triflex Cryl Finish 205 z posypką kwarcową do ochrony uszczelnienia. Nawierzchnia Triflex Stone Design, dekoracyjny i odporny na zużycie materiał nawierzchniowy ze żwiru marmurowego. Podłoże Przystosowanie podłoża należy zawsze zweryfikować w odniesieniu do konkretnego obiektu. Podłoże powinno być czyste, suche i wolne od resztek cementu, pyłu, oleju lub smaru oraz wszelkich innych zanieczyszczeń osłabiających jego przyczepność. Wilgotność: Podczas wykonywania prac wilgotność podłoża nie może przekraczać 6 % wag. Należy wykluczyć możliwość przesiąkania pokrycia od spodu wskutek panujących warunków budowlanych. Punkt rosy: Podczas wykonywania prac temperatura powierzchni powinna wynosić min. +3 C powyżej punktu rosy. W przypadku zbyt niskiej temperatury, na powierzchni może tworzyć się warstwa wilgoci działająca rozdzielająco. Twardość: Podłoża mineralne muszą być utwardzane przez co najmniej 28 dni. Przyczepność: Na przygotowanych podłożach testowych system musi wykazywać następującą powierzchniową wytrzymałość na rozciąganie: Beton: średnio min. 1,5 N/mm², jednostkowo nie mniej niż 1,0 N/mm². Jastrych: średnio min. 1,0 N/mm², jednostkowo nie mniej niż 0,7 N/mm². Asfalt: średnio min. 0,8 N/mm², jednostkowo nie mniej niż 0,5 N/mm².

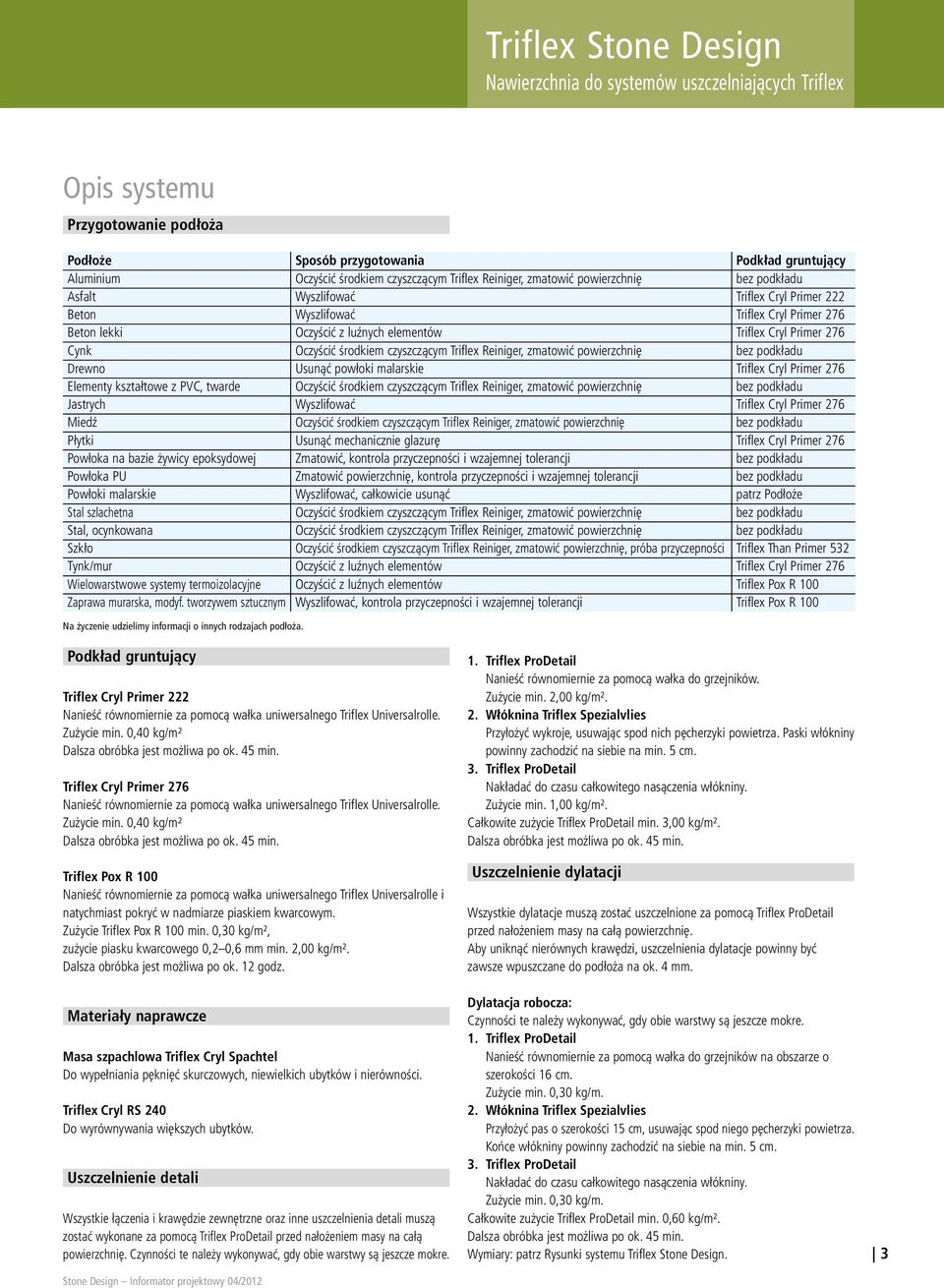

3 Opis systemu Przygotowanie podłoża Podłoże Sposób przygotowania Podkład gruntujący Aluminium Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Asfalt Wyszlifować Triflex Cryl Primer 222 Beton Wyszlifować Triflex Cryl Primer 276 Beton lekki Oczyścić z luźnych elementów Triflex Cryl Primer 276 Cynk Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Drewno Usunąć powłoki malarskie Triflex Cryl Primer 276 Elementy kształtowe z PVC, twarde Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Jastrych Wyszlifować Triflex Cryl Primer 276 Miedź Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Płytki Usunąć mechanicznie glazurę Triflex Cryl Primer 276 Powłoka na bazie żywicy epoksydowej Zmatowić, kontrola przyczepności i wzajemnej tolerancji bez podkładu Powłoka PU Zmatowić powierzchnię, kontrola przyczepności i wzajemnej tolerancji bez podkładu Powłoki malarskie Wyszlifować, całkowicie usunąć patrz Podłoże Stal szlachetna Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Stal, ocynkowana Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię bez podkładu Szkło Oczyścić środkiem czyszczącym Triflex Reiniger, zmatowić powierzchnię, próba przyczepności Triflex Than Primer 532 Tynk/mur Oczyścić z luźnych elementów Triflex Cryl Primer 276 Wielowarstwowe systemy termoizolacyjne Oczyścić z luźnych elementów Triflex Pox R 100 Zaprawa murarska, modyf. tworzywem sztucznym Wyszlifować, kontrola przyczepności i wzajemnej tolerancji Triflex Pox R 100 Na życzenie udzielimy informacji o innych rodzajach podłoża. Podkład gruntujący Triflex Cryl Primer 222 Nanieść równomiernie za pomocą wałka uniwersalnego Triflex Universalrolle. Zużycie min. 0,40 kg/m² Dalsza obróbka jest możliwa po ok. 45 min. Triflex Cryl Primer 276 Nanieść równomiernie za pomocą wałka uniwersalnego Triflex Universalrolle. Zużycie min. 0,40 kg/m² Dalsza obróbka jest możliwa po ok. 45 min. Triflex Pox R 100 Nanieść równomiernie za pomocą wałka uniwersalnego Triflex Universalrolle i natychmiast pokryć w nadmiarze piaskiem kwarcowym. Zużycie Triflex Pox R 100 min. 0,30 kg/m², zużycie piasku kwarcowego 0,2 0,6 mm min. 2,00 kg/m². Dalsza obróbka jest możliwa po ok. 12 godz. Materiały naprawcze Masa szpachlowa Triflex Cryl Spachtel Do wypełniania pęknięć skurczowych, niewielkich ubytków i nierówności. Triflex Cryl RS 240 Do wyrównywania większych ubytków. Uszczelnienie detali Wszystkie łączenia i krawędzie zewnętrzne oraz inne uszczelnienia detali muszą zostać wykonane za pomocą Triflex ProDetail przed nałożeniem masy na całą powierzchnię. Czynności te należy wykonywać, gdy obie warstwy są jeszcze mokre. 1. Triflex ProDetail Nanieść równomiernie za pomocą wałka do grzejników. Zużycie min. 2,00 kg/m². 2. Włóknina Triflex Spezialvlies Przyłożyć wykroje, usuwając spod nich pęcherzyki powietrza. Paski włókniny powinny zachodzić na siebie na min. 5 cm. 3. Triflex ProDetail Nakładać do czasu całkowitego nasączenia włókniny. Zużycie min. 1,00 kg/m². Całkowite zużycie Triflex ProDetail min. 3,00 kg/m². Dalsza obróbka jest możliwa po ok. 45 min. Uszczelnienie dylatacji Wszystkie dylatacje muszą zostać uszczelnione za pomocą Triflex ProDetail przed nałożeniem masy na całą powierzchnię. Aby uniknąć nierównych krawędzi, uszczelnienia dylatacje powinny być zawsze wpuszczane do podłoża na ok. 4 mm. Dylatacja robocza: Czynności te należy wykonywać, gdy obie warstwy są jeszcze mokre. 1. Triflex ProDetail Nanieść równomiernie za pomocą wałka do grzejników na obszarze o szerokości 16 cm. Zużycie min. 0,30 kg/m. 2. Włóknina Triflex Spezialvlies Przyłożyć pas o szerokości 15 cm, usuwając spod niego pęcherzyki powietrza. Końce włókniny powinny zachodzić na siebie na min. 5 cm. 3. Triflex ProDetail Nakładać do czasu całkowitego nasączenia włókniny. Zużycie min. 0,30 kg/m. Całkowite zużycie Triflex ProDetail min. 0,60 kg/m². Dalsza obróbka jest możliwa po ok. 45 min. Wymiary: patrz Rysunki systemu Triflex Stone Design. 3

4 Opis systemu 4 Dylatacja ruchoma: 1. Masa szpachlowa Triflex Cryl Spachtel Nanieść w miejscu przyklejenia taśmy wzmacniającej Triflex Trägerband po obu stronach dylatacji. 2. Taśma wzmacniająca Triflex Trägerband Złożyć w pętlę i włożyć do dylatacji. 3. Włóknina Triflex Spezialvlies Dwa pasy nasączone Triflex ProDetail o szerokości 20 cm złożyć w podwójną pętlę i włożyć, usuwając spod nich pęcherzyki powietrza. Dalsza obróbka jest możliwa po ok. 45 min. 4. Sznur okrągły z PE Umieścić w dylatacji. 5. Triflex ProDetail Zalać dylatację do wysokości pozostałej powierzchni. Całkowite zużycie Triflex ProDetail min. 1,20 kg/m². Dalsza obróbka jest możliwa po ok. 45 min. Wymiary: patrz Rysunki systemu Triflex Stone Design. Nawierzchnia Triflex Stone Design musi zostać podzielona dylatacją ruchomą na powierzchnie ponad 30 m². Można w tym celu zestawić z sobą dwa odpowiednie profile (np. szyny Schlüter Schiene Basic). Uszczelnienie powierzchni Czynności te należy wykonywać, gdy obie warstwy są jeszcze mokre. 1. Triflex ProTerra Nanieść równomiernie za pomocą wałka do grzejników. Zużycie min. 2,00 kg/m². 2. Włóknina Triflex Spezialvlies Przyłożyć, usuwając spod niej powietrze. Pasma włókniny powinny zachodzić na siebie na min. 5 cm. 3. Triflex ProTerra Nakładać do czasu całkowitego nasączenia włókniny. Zużycie min. 1,00 kg/m². Całkowite zużycie Triflex ProTerra: min. 3,00 kg/m². Dalsza obróbka jest możliwa po ok. 1 godz. Ważna informacja: Podczas nanoszenia uszczelnienia powierzchniowego oraz powłoki utrwalającej, obszar 5 cm wokół dylatacji ruchomej należy zabezpieczyć taśmą samoprzylepną. Następnie należy nałożyć na spoinę produkt Triflex ProDetail do wysokości pozostałej powierzchni. Powłoka utrwalająca 1. Triflex Cryl Finish 205 Nanieść równomiernie ruchem krzyżowym za pomocą wałka wykończeniowego Triflex Finishwalze. Zużycie min. 0,50 kg/m². 2. Piasek kwarcowy, uziarnienie 0,2 0,6 mm Posypać świeżą powłokę utrwalającą. Po stwardnieniu powłoki utrwalającej odkurzyć nadmiar. Zużycie ok. 1,00 kg/m². Dalsza obróbka jest możliwa po ok. 2 godz. Zalecenie: Triflex Cryl Finish 205 należy dopasować kolorystycznie do odcienia nawierzchni z Triflex Stone Design. W celu indywidualnego dopasowania możliwe są również inne kombinacje kolorów. Triflex Stone Design Odcień Triflex Stone Design S Marrone Giallo Sienna Breccia Pernice Bardiglio Bianco Carrara Rosso Verona Nawierzchnia Uziarnienie materiału nawierzchniowego Triflex Stone Design: Materiał nawierzchniowy Triflex Stone Design dostępny jest zasadniczo w dwóch różnych typach uziarnienia: Typ A: drobne uziarnienie (1 4 mm) Typ B: grube uziarnienie (5 8 mm) Zużycie: Produkty Triflex Stone Design R (żywica bazowa) oraz Triflex Stone Design S (żwir marmurowy) są łączone w jednorodną mieszaninę w stosunku 1:10 i nanoszone równomiernie za pomocą kielni do wygładzania. Odpowiednie mieszadło ręczne: np. Protool MXP 1000 E EF lub Collomix Xo. Produkt Zużycie może się znacznie różnić w zależności od zagęszczenia. Dlatego też zalecamy początkowo przygotować 10% więcej materiału. Podział powierzchni: Poszczególne powierzchnie należy zawsze oddzielać od siebie szynami lub listwami. Zakończenie przy krawędzi czołowej: Triflex Cryl Finish 205 Odcień powłoki utrwalającej i detali 8081 Terrakotta 1001 Beżowy 1001 Beżowy 7035 Szary jasny 7035 Szary jasny 8023 Pomarańczowy-brązowy Triflex Stone Design Typ A (1 4 mm) Triflex Stone Design Typ B (5 8 mm) Triflex Stone Design R ok. 1,30 kg/m² ok. 1,70 kg/m² Triflex Stone Design S ok. 13 kg/m² ok. 17 kg/m² Ważna informacja: Podczas pracy z zastosowaniem listw profilowych (np. szyny Schlüter Schiene Basic) należy dopasować wysokość ramienia profilu do typu uziarnienia Stone Design. Triflex Stone Design Typ A (1 4 mm) = wysokość ramienia 6 mm Triflex Stone Design Typ B (5 8 mm) = wysokość ramienia 8 mm Listwy przyklejane są za pomocą masy szpachlowej Triflex Cryl Spachtel do uszczelnienia powierzchni. Do odprowadzania wody poprzez krawędź czołową przeznaczony jest balkonowy profil końcowy Stone Design. Ułatwia on odprowadzanie wody z okładziny kamiennej. Profil końcowy przyklejany jest za pomocą masy szpachlowej Triflex Cryl Spachtel do uszczelnienia powierzchni. Za pomocą masy szpachlowej Triflex Cryl Spachtel można również przymocować łącznik. Ważna informacja: Przed aplikacją materiału nawierzchniowego Triflex Stone Design należy zasłonić od zewnątrz otwory drenażowe profilu końcowego za pomocą budowlanej taśmy samoprzylepnej.

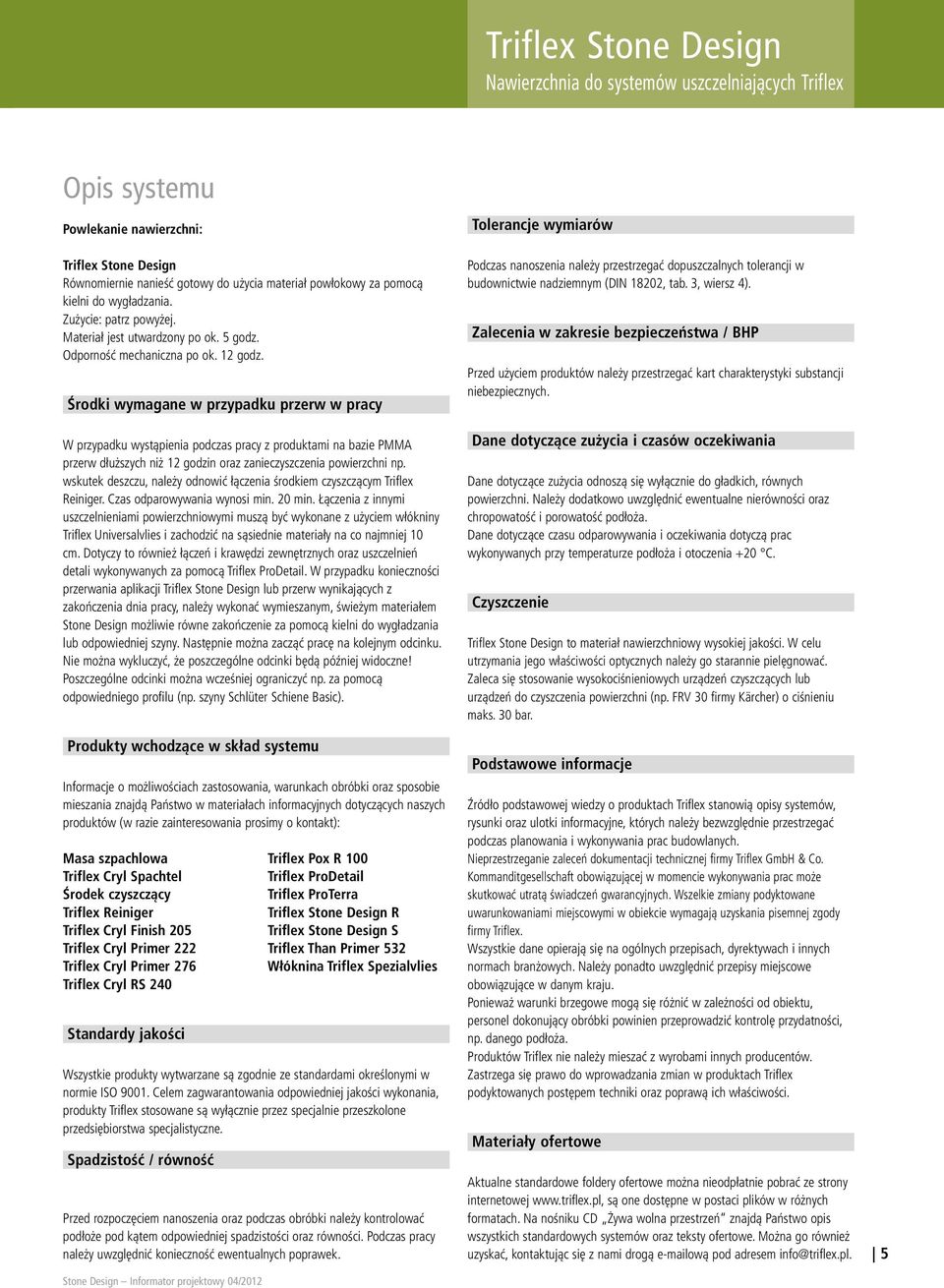

5 Opis systemu Powlekanie nawierzchni: Triflex Stone Design Równomiernie nanieść gotowy do użycia materiał powłokowy za pomocą kielni do wygładzania. Zużycie: patrz powyżej. Materiał jest utwardzony po ok. 5 godz. Odporność mechaniczna po ok. 12 godz. Środki wymagane w przypadku przerw w pracy W przypadku wystąpienia podczas pracy z produktami na bazie PMMA przerw dłuższych niż 12 godzin oraz zanieczyszczenia powierzchni np. wskutek deszczu, należy odnowić łączenia środkiem czyszczącym Triflex Reiniger. Czas odparowywania wynosi min. 20 min. Łączenia z innymi uszczelnieniami powierzchniowymi muszą być wykonane z użyciem włókniny Triflex Universalvlies i zachodzić na sąsiednie materiały na co najmniej 10 cm. Dotyczy to również łączeń i krawędzi zewnętrznych oraz uszczelnień detali wykonywanych za pomocą Triflex ProDetail. W przypadku konieczności przerwania aplikacji Triflex Stone Design lub przerw wynikających z zakończenia dnia pracy, należy wykonać wymieszanym, świeżym materiałem Stone Design możliwie równe zakończenie za pomocą kielni do wygładzania lub odpowiedniej szyny. Następnie można zacząć pracę na kolejnym odcinku. Nie można wykluczyć, że poszczególne odcinki będą później widoczne! Poszczególne odcinki można wcześniej ograniczyć np. za pomocą odpowiedniego profilu (np. szyny Schlüter Schiene Basic). Produkty wchodzące w skład systemu Informacje o możliwościach zastosowania, warunkach obróbki oraz sposobie mieszania znajdą Państwo w materiałach informacyjnych dotyczących naszych produktów (w razie zainteresowania prosimy o kontakt): Masa szpachlowa Triflex Cryl Spachtel Środek czyszczący Triflex Reiniger Triflex Cryl Finish 205 Triflex Cryl Primer 222 Triflex Cryl Primer 276 Triflex Cryl RS 240 Standardy jakości Wszystkie produkty wytwarzane są zgodnie ze standardami określonymi w normie ISO Celem zagwarantowania odpowiedniej jakości wykonania, produkty Triflex stosowane są wyłącznie przez specjalnie przeszkolone przedsiębiorstwa specjalistyczne. Spadzistość / równość Przed rozpoczęciem nanoszenia oraz podczas obróbki należy kontrolować podłoże pod kątem odpowiedniej spadzistości oraz równości. Podczas pracy należy uwzględnić konieczność ewentualnych poprawek. Triflex Pox R 100 Triflex ProDetail Triflex ProTerra Triflex Stone Design R Triflex Stone Design S Triflex Than Primer 532 Włóknina Triflex Spezialvlies Tolerancje wymiarów Podczas nanoszenia należy przestrzegać dopuszczalnych tolerancji w budownictwie nadziemnym (DIN 18202, tab. 3, wiersz 4). Zalecenia w zakresie bezpieczeństwa / BHP Przed użyciem produktów należy przestrzegać kart charakterystyki substancji niebezpiecznych. Dane dotyczące zużycia i czasów oczekiwania Dane dotyczące zużycia odnoszą się wyłącznie do gładkich, równych powierzchni. Należy dodatkowo uwzględnić ewentualne nierówności oraz chropowatość i porowatość podłoża. Dane dotyczące czasu odparowywania i oczekiwania dotyczą prac wykonywanych przy temperaturze podłoża i otoczenia +20 C. Czyszczenie Triflex Stone Design to materiał nawierzchniowy wysokiej jakości. W celu utrzymania jego właściwości optycznych należy go starannie pielęgnować. Zaleca się stosowanie wysokociśnieniowych urządzeń czyszczących lub urządzeń do czyszczenia powierzchni (np. FRV 30 firmy Kärcher) o ciśnieniu maks. 30 bar. Podstawowe informacje Źródło podstawowej wiedzy o produktach Triflex stanowią opisy systemów, rysunki oraz ulotki informacyjne, których należy bezwzględnie przestrzegać podczas planowania i wykonywania prac budowlanych. Nieprzestrzeganie zaleceń dokumentacji technicznej firmy Triflex GmbH & Co. Kommanditgesellschaft obowiązującej w momencie wykonywania prac może skutkować utratą świadczeń gwarancyjnych. Wszelkie zmiany podyktowane uwarunkowaniami miejscowymi w obiekcie wymagają uzyskania pisemnej zgody firmy Triflex. Wszystkie dane opierają się na ogólnych przepisach, dyrektywach i innych normach branżowych. Należy ponadto uwzględnić przepisy miejscowe obowiązujące w danym kraju. Ponieważ warunki brzegowe mogą się różnić w zależności od obiektu, personel dokonujący obróbki powinien przeprowadzić kontrolę przydatności, np. danego podłoża. Produktów Triflex nie należy mieszać z wyrobami innych producentów. Zastrzega się prawo do wprowadzania zmian w produktach Triflex podyktowanych postępem techniki oraz poprawą ich właściwości. Materiały ofertowe Aktualne standardowe foldery ofertowe można nieodpłatnie pobrać ze strony internetowej są one dostępne w postaci plików w różnych formatach. Na nośniku CD Żywa wolna przestrzeń znajdą Państwo opis wszystkich standardowych systemów oraz teksty ofertowe. Można go również uzyskać, kontaktując się z nami drogą ową pod adresem info@triflex.pl. 5

6 Rysunki budowy systemu Łączenie ze ścianą Studzienka ściekowa Detal A 15 cm Detal A min. 5 cm min. 5 cm min. 5 cm Rysunek nr: Stone Design-2402 Krawędź czołowa przy wiszącej rynnie Rysunek nr: Stone Design-2403 Krawędź czołowa z profilem końcowym Detal A Wisząca rynna Szyna profilowa, przyklejona masą szpachlową Triflex Cryl Spachtel Detal A Balkonowy profil końcowy Stone Design, przyklejony masą szpachlową Triflex Cryl Spachtel min. 5 cm min. 5 cm min. 5 cm min. 5 cm 6 Rysunek nr: Stone Design-2406 Różnice wysokości przy nakładających się warstwach włókniny zostały oznaczone poprzez pogrubienie. Rysunek nr: Stone Design-2407

7 Rysunki budowy systemu Łączenie z podporą / Element przechodzący na wylot Budowa systemu Detal A Nawierzchnia: Triflex Stone Design Detal A 15 cm Powłoka utrwalająca: Triflex Cryl Finish 205 Uszczelnienie powierzchni: Uszczelnienie detali: Triflex ProTerra, zbrojony włókniną Triflex Spezialvlies Triflex ProDetail, zbrojony włókniną Triflex Spezialvlies Podkład gruntujący Budowa systemu Detal B Podłoże Nawierzchnia: Triflex Stone Design min. 5 cm Rysunek nr: Stone Design-2404 Dylatacja ruchoma min. 5 cm Powłoka utrwalająca: Triflex Cryl Finish 205 Uszczelnienie powierzchni: Uszczelnienie spoiny: Triflex ProTerra, zbrojony włókniną Triflex Spezialvlies 2. pętla włókniny Triflex Spezialvlies, nasączona Triflex ProDetail 1. pętla włókniny Triflex Spezialvlies, nasączona Triflex ProDetail Podkład gruntujący Detal B Taśma wzmacniająca Triflex Trägerband, przyklejona masą szpachlową Triflex Cryl Spachtel Dylatacja robocza Podłoże Sznur okrągły Wylewka z Triflex ProDetail Szyna profilowa Detal A * ok. 15 cm * Separacja uszczelnienia powierzchniowego (patrz Opis systemu) Rysunek nr: Stone Design-2411 Rysunek nr: Stone Design-2410 Różnice wysokości przy nakładających się warstwach włókniny zostały oznaczone poprzez pogrubienie. 7

8 R Spoiwo Ulotka informacyjna Właściwości 2-składnikowa, bezbarwna żywica na bazie polimocznika (PUA). Cechy żywicy: Połysk Odporność na działanie czynników atmosferycznych Elastyczność Odporność na zużycie Odporność na promieniowanie UV Brak żółknięcia Możliwości zastosowania Triflex Stone Design R stosowany jest jako spoiwo do wykonywania nawierzchni Triflex Stone Design. Postać opakowania Wiadro 1,31 kg Triflex Stone Design R Żywica bazowa 1,19 kg Triflex Stone Design R Utwardzacz 2,50 kg Kolory Transparentny Przechowywanie Przechowywać w chłodnym, suchym i zabezpieczonym przed mrozem miejscu przez ok. 6 miesięcy. Należy unikać bezpośredniego oddziaływania światła słonecznego na pojemniki z materiałem, także na placu budowy. Warunki obróbki Obróbka Triflex Stone Design R możliwa jest przy temperaturze podłoża i otoczenia od min. +8 C do maks. +35 C. Instrukcja mieszania Proporcje mieszania Triflex Stone Design R odpowiadają pojemności dostarczonych opakowań. W pierwszej kolejności należy przelać całą porcję utwardzacza do pojemnika z żywicą bazową. Za pomocą mieszadła pracującego na wolnym biegu dokładnie wymieszać oba składniki do otrzymania jednolitej mieszaniny (czas mieszania min. 1 min.). Przełożyć do innego pojemnika i jeszcze raz wymieszać. Zmieszać żywicę ze żwirem marmurowym (Triflex Stone Design S) w proporcji 1:10. Odpowiednie mieszadło ręczne: np. Protool MXP 1000 E EF lub Collomix Xo. Proporcje mieszania (produkty w wiadrach) Proporcje mieszania żywicy bazowej z utwardzaczem są następujące: 100 : 90 Zużycie (gładka, równa powierzchnia) ok. 1,30 1,70 kg/m² (Triflex Stone Design R) ok kg/m² (Triflex Stone Design S) w zależności od uziarnienia i odcienia. Czas zachowania stanu plastycznego (w temp. +20 C) ok. 15 min. Przygotowanie podłoża Czas suszenia (w temp. +20 C) Przygotowane i powleczone podłoża muszą być dostatecznie nośne, suche i wolne od luźnych oraz zmniejszających przyczepność zanieczyszczeń. Należy wykluczyć możliwość przesiąkania całego pokrycia od spodu wskutek panujących warunków budowlanych. Należy za każdym razem sprawdzać przyczepność podłoża w konkretnym obiekcie. Deszczoodporność po Nadaje się do chodzenia po Wytrzymałość po ok. 90 min. ok. 5 godz. ok. 12 godz. 8

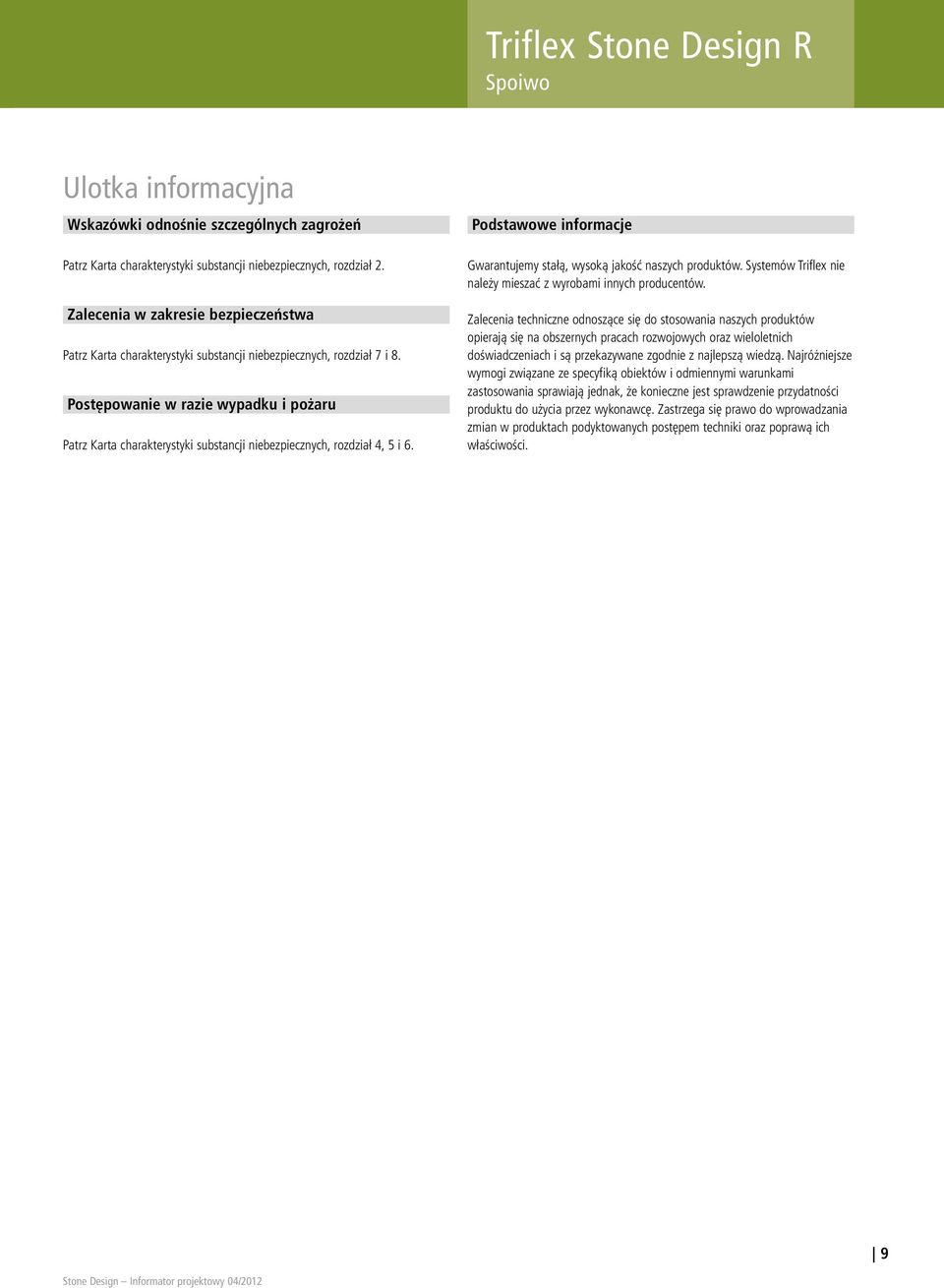

9 R Spoiwo Ulotka informacyjna Wskazówki odnośnie szczególnych zagrożeń Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 2. Zalecenia w zakresie bezpieczeństwa Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 7 i 8. Postępowanie w razie wypadku i pożaru Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 4, 5 i 6. Podstawowe informacje Gwarantujemy stałą, wysoką jakość naszych produktów. Systemów Triflex nie należy mieszać z wyrobami innych producentów. Zalecenia techniczne odnoszące się do stosowania naszych produktów opierają się na obszernych pracach rozwojowych oraz wieloletnich doświadczeniach i są przekazywane zgodnie z najlepszą wiedzą. Najróżniejsze wymogi związane ze specyfiką obiektów i odmiennymi warunkami zastosowania sprawiają jednak, że konieczne jest sprawdzenie przydatności produktu do użycia przez wykonawcę. Zastrzega się prawo do wprowadzania zmian w produktach podyktowanych postępem techniki oraz poprawą ich właściwości. 9

10 S Żwir marmurowy Ulotka informacyjna Właściwości Wysokiej jakości, pozyskiwany naturalnie żwir marmurowy. Możliwości zastosowania Triflex Stone Design S stosowany jest do wykonywania nawierzchni Triflex Stone Design. Postać opakowania Worek 25,00 kg Triflex Stone Design S Kolory Patrz Cennik Typy uziarnienia: Typ A: Uziarnienie 1 4 mm Typ B: Uziarnienie 5-8 mm Przechowywanie Przechowywać w miejscu chłodnym, suchym i zabezpieczonym przed mrozem. Warunki obróbki Patrz Triflex Stone Design R Przygotowanie podłoża Przygotowane i powleczone podłoża muszą być dostatecznie nośne, suche i wolne od luźnych lub zmniejszających przyczepność zanieczyszczeń. Należy wykluczyć możliwość przesiąkania całego pokrycia od spodu wskutek panujących warunków budowlanych. Należy za każdym razem sprawdzać przyczepność podłoża w konkretnym obiekcie. Zużycie (gładka, równa powierzchnia) ok. 1,30 1,70 kg/m² (Triflex Stone Design R) ok kg/m² (Triflex Stone Design S) w zależności od uziarnienia i odcienia. Czas zachowania stanu plastycznego (w temp. +20 C) Patrz Triflex Stone Design R Czas suszenia (w temp. +20 C) Patrz Triflex Stone Design R Wskazówki odnośnie szczególnych zagrożeń Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 2. Zalecenia w zakresie bezpieczeństwa Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 7 i 8. Postępowanie w razie wypadku i pożaru Patrz Karta charakterystyki substancji niebezpiecznych, rozdział 4, 5 i Instrukcja mieszania Patrz Triflex Stone Design R Proporcje mieszania Patrz Triflex Stone Design R Podstawowe informacje Gwarantujemy stałą, wysoką jakość naszych produktów. Systemów Triflex nie należy mieszać z wyrobami innych producentów. Zalecenia techniczne odnoszące się do stosowania naszych produktów opierają się na obszernych pracach rozwojowych oraz wieloletnich doświadczeniach i są przekazywane zgodnie z najlepszą wiedzą. Najróżniejsze wymogi związane ze specyfiką obiektów i różnymi warunkami zastosowania sprawiają jednak, że konieczne jest sprawdzenie przydatności produktu do konkretnego użycia przez wykonawcę. Zastrzega się prawo do wprowadzania zmian w produktach podyktowanych postępem techniki oraz poprawą ich właściwości.

11 Balkonowy profil końcowy Akcesoria Triflex Stone Design Ulotka informacyjna Właściwości Balkonowy profil końcowy Stone Design to profil aluminiowy do estetycznego wykańczania krawędzi oraz odprowadzania wody poprzez wyciągnięty kapinos. Pozwala to uniknąć ściekania wody po krawędzi czołowej płyty wspornikowej balkonu. Możliwości zastosowania Balkonowy profil końcowy Stone Design stosowany jest przy nawierzchni Stone Design. Postać opakowania Wymiary, patrz Rysunek szczegółowy: Podstawowe informacje Gwarantujemy stałą, wysoką jakość naszych produktów. Systemów Triflex nie należy mieszać z wyrobami innych producentów. Zalecenia techniczne odnoszące się do stosowania naszych produktów opierają się na obszernych pracach rozwojowych oraz wieloletnich doświadczeniach i są przekazywane zgodnie z najlepszą wiedzą. Najróżniejsze wymogi związane ze specyfiką obiektów i odmiennymi warunkami zastosowania sprawiają jednak, że konieczne jest sprawdzenie przydatności produktu do konkretnego użycia przez wykonawcę. Zastrzega się prawo do wprowadzania zmian w produktach podyktowanych postępem techniki oraz poprawą ich właściwości. Długość profilu 300 cm Akcesoria: Łącznik stykowy, narożnik zewnętrzny 90 (brak narożnika wewnętrznego) Kolory 7004 Szary sygnałowy Warunki obróbki Docięty do długości balkonowy profil końcowy należy odtłuścić od spodu środkiem czyszczącym Triflex Reiniger, zmatowić, a następnie ułożyć i przykleić do podłoża za pomocą masy szpachlowej Triflex Cryl Spachtel. Po utwardzeniu masy szpachlowej, leżące na niej ramię profilu należy pokryć na całej długości 20 cm pasmem uszczelnienia z Triflex ProDetail oraz włókniny Triflex Spezialvlies. Należy przy tym dosunąć włókninę Triflex Spezialvlies do przedniej krawędzi profilu. Dalsza aplikacja odbywa się zgodnie z opisem systemu uszczelniającego Triflex. Styki profili połączyć za pomocą łączników stykowych. Łączniki stykowe zamocować za pomocą masy szpachlowej Triflex Cryl Spachtel. 11

12 Systemowe rozwiązania Triflex ISO Najwyższej jakości obróbka Systemy Triflex wykonywane są wyłącznie przez specjalnie przeszkolone i doświadczone przedsiębiorstwa specjalistyczne. Wszystkie przedsiębiorstwa stosujące produkty Triflex poddawane są selekcji zgodnie z naszym profilem wymagań, tak aby gwarantowały one spełnienie wysokich standardów firmy Triflex w zakresie wykonawstwa i obsługi klienta. Produkty Triflex powstają na bazie przeszło 30-letniego doświadczenia i nieustannego rozwoju oraz w oparciu o sprawdzone w praktyce rozwiązania systemowe w zakresie płynnych tworzyw sztucznych do najróżniejszych zastosowań. Nasze wysokie standardy jakościowe potwierdzają m.in. certyfikat ISO 9001 otrzymany przez przedsiębiorstwo oraz europejskie aprobaty techniczne (ETA) produktów Triflex. Kolejny krok Chcielibyśmy odrobinę ułatwić Państwu życie. W związku z tym oddajemy w Państwa ręce wszelkie informacje potrzebne do podjęcia właściwej decyzji. Nasi doradcy chętnie udzielą Państwu również porady na miejscu. Szczegółowe opisy systemów Triflex, wykazy pozycji kosztorysowych i propozycje rozwiązań kolorystycznych uzyskają Państwo pod niżej podanym adresem, można również zapoznać się z nimi na stronie internetowej Niemcy Triflex GmbH & Co. KG Karlstrasse Minden Tel info@triflex.de Polska Triflex Polska ul. Rzymowskiego Warszawa Tel info@triflex.pl Zeskanuj kod QR swoim Smartphonem i otrzymaj natychmiast dalsze informacje! 272 Stone Design Informator projektowy PL-A4-04/2012
