Podstawy Sieci Komputerowych Laboratorium Cisco zbiór poleceń

Wielkość: px
Rozpocząć pokaz od strony:

Download "Podstawy Sieci Komputerowych Laboratorium Cisco zbiór poleceń"

Transkrypt

1 Podstawy Sieci Komputerowych Laboratorium Cisco zbiór poleceń Tryby wprowadzania poleceń... 2 Uzyskanie pomocy... 2 Polecenia interfejsu użytkownika... 4 Wyświetlanie banerów (komunikatów)... 4 System plików... 4 Prefixy sieciowe... 4 Prefixy lokalne... 4 Komendy systemu plików... 5 Komendy plików konfiguracyjnych... 5 Komendy systemowe... 6 Diagnozowanie problemów... 6 CDP (Cisco Discovery Protocol)... 6 Konfiguracja interfejsu Serial... 7 Konfiguracja interfejsu FastEthernet... 7 Konfiguracja haseł... 7 Kody protokołów w tablicy rutingu... 8 Ruting statyczny... 8 RIPv EIGRP... 9 RIPv OSPF REDYSTRYBUCJA TRAS W RAMACH RÓŻNYCH PROTOKOŁÓW RIP EIGRP OSPF

2 Wszelkie szczegóły dotyczące poleceń i ich zastosowania znaleźć można w dokumentacji Cisco dostępnej pod adresem: Tryby wprowadzania poleceń Uzyskanie pomocy Wykorzystanie? w celu wyświetlenia dostępnych komend: 2

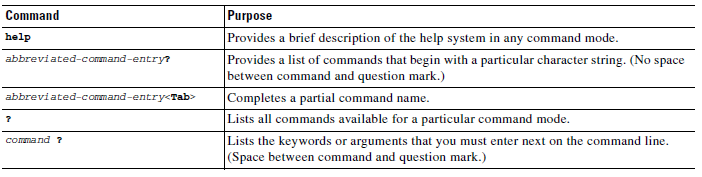

3 Wykorzystanie? do wyświetlenia uzupełnień danej komendy Użycie TAB do uzupełnienia komendy Wykorzystanie TAB i? Strzałka w górę i w dół historia poleceń 3

4 Enable Disable End Exit Logout Help History No history History size Show history Terminal history Terminal no history Terminal history size Polecenia interfejsu użytkownika Przejście z trybu EXEC użytkownika do trybu uprzywilejowanego Opuszczenie trybu uprzywilejowanego EXEC i przejście do trybu użytkownika Opuszczenie trybu konfiguracji i przejście do trybu uprzywilejowanego EXEC Opuszczenie aktualnego trybu i przejście poziom wyżej, w trybie EXEC użytkownika spowoduje wylogowanie Z poziomu EXEC użytkownika oznacza wylogowanie z systemu Wyświetlenie pomocy Włączenie zapamiętywania historii poleceń Wyłączenie zapamiętywania historii poleceń Ile ostatnich poleceń ma zapamiętać system Wyświetlenie zapamiętanych komend Włączenie zapamiętywania historii poleceń dla aktualnej sesji Wyłączenie zapamiętywania historii poleceń dla aktualnej sesji Ile ostatnich poleceń ma zapamiętać system (dotyczy wyłącznie aktualnej sesji) Do uruchomienia procesu konfiguracji rutera wykorzystać można polecenie setup. Dzięki niemu wprowadzić można podstawową konfigurację na zasadzie pytań i odpowiedzi. (strona 66 Configuration Fundamentals Command Reference) Banner exec % tekst % No banner exec Banner login % tekst % No banner login Banner motd % tekst % No banner motd Wyświetlanie banerów (komunikatów) Tekst zostanie wyświetlony w momencie przejścia do trybu EXEC Wyłączenie wyświetlania komunikatu Komunikat wyświetlany przed wprowadzeniem loginu i hasła Wyłączenie wyświetlania komunikatu Tekst zostanie wyświetlony jako wiadomość dnia Wyłączenie wiadomości dnia System plików Prefixy sieciowe Prefixy lokalne 4

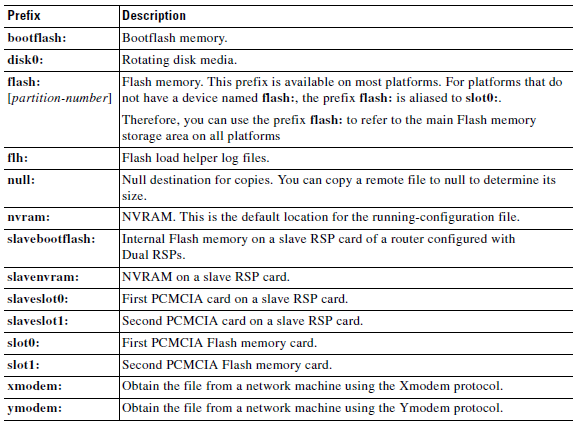

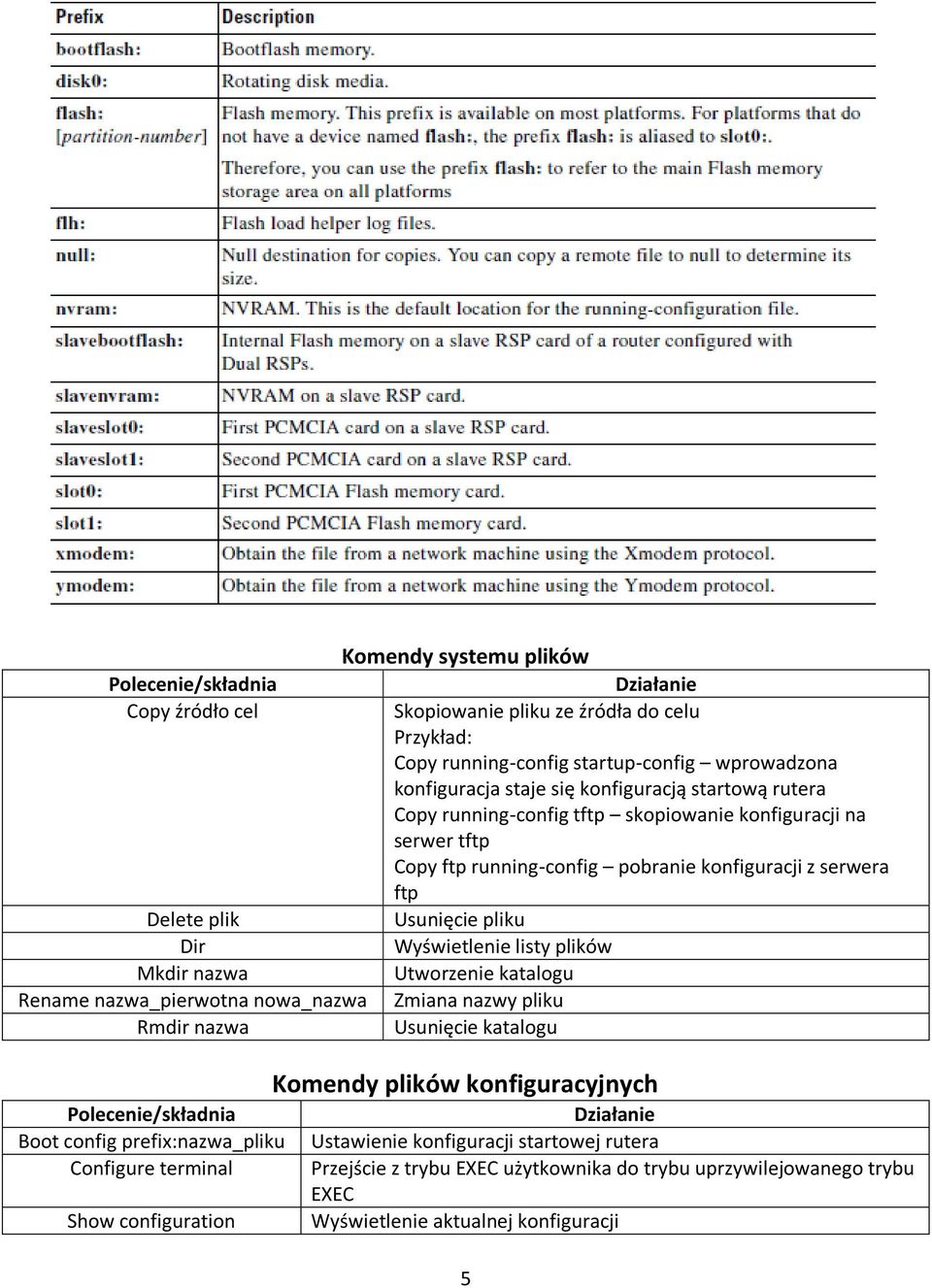

5 Komendy systemu plików Copy źródło cel Skopiowanie pliku ze źródła do celu Przykład: Copy running-config startup-config wprowadzona konfiguracja staje się konfiguracją startową rutera Copy running-config tftp skopiowanie konfiguracji na serwer tftp Copy ftp running-config pobranie konfiguracji z serwera ftp Delete plik Usunięcie pliku Dir Wyświetlenie listy plików Mkdir nazwa Utworzenie katalogu Rename nazwa_pierwotna nowa_nazwa Zmiana nazwy pliku Rmdir nazwa Usunięcie katalogu Boot config prefix:nazwa_pliku Show configuration Komendy plików konfiguracyjnych Ustawienie konfiguracji startowej rutera Przejście z trybu EXEC użytkownika do trybu uprzywilejowanego trybu EXEC Wyświetlenie aktualnej konfiguracji 5

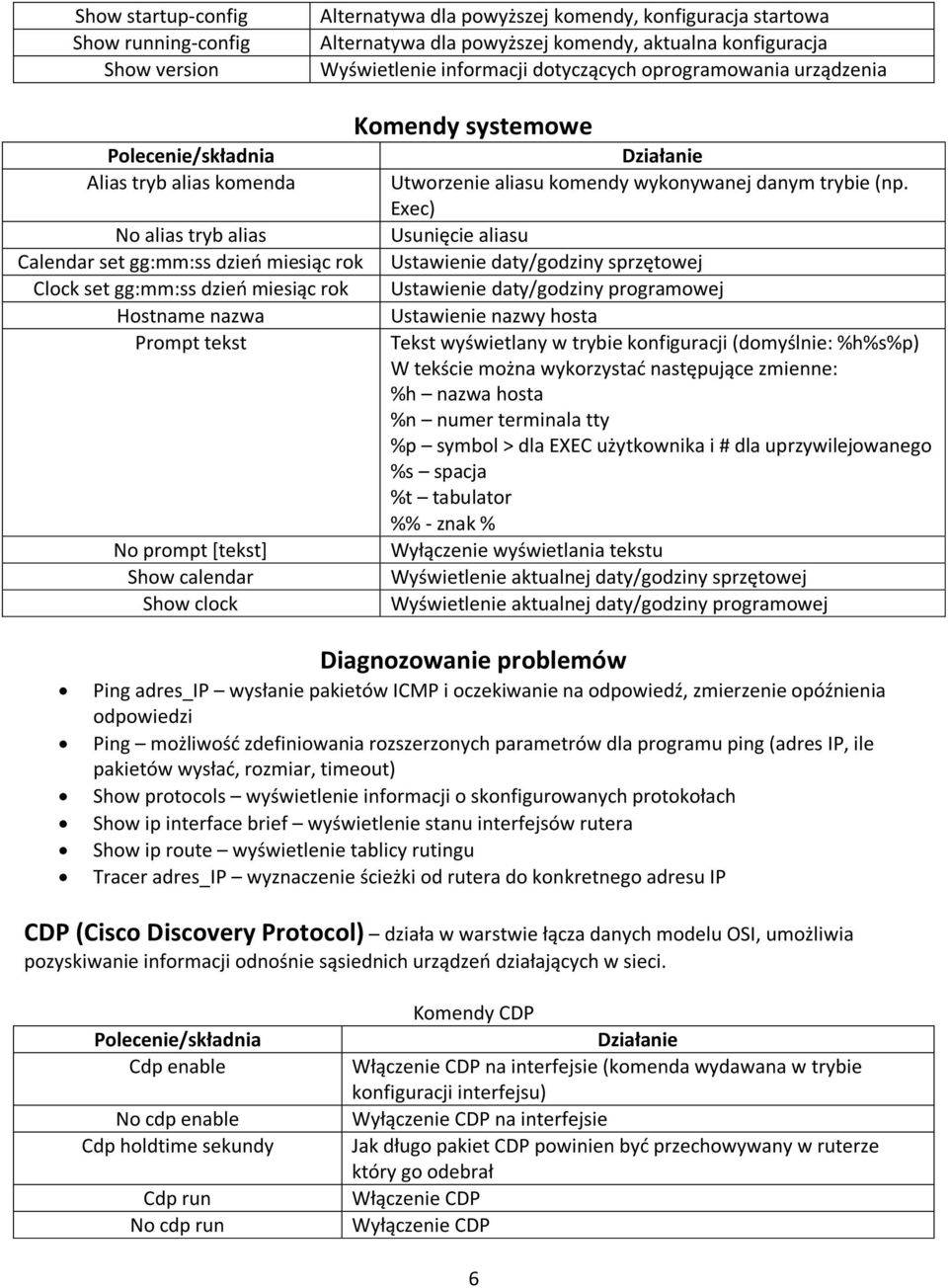

6 Show startup-config Show running-config Show version Alternatywa dla powyższej komendy, konfiguracja startowa Alternatywa dla powyższej komendy, aktualna konfiguracja Wyświetlenie informacji dotyczących oprogramowania urządzenia Alias tryb alias komenda No alias tryb alias Calendar set gg:mm:ss dzień miesiąc rok Clock set gg:mm:ss dzień miesiąc rok Hostname nazwa Prompt tekst No prompt [tekst] Show calendar Show clock Komendy systemowe Utworzenie aliasu komendy wykonywanej danym trybie (np. Exec) Usunięcie aliasu Ustawienie daty/godziny sprzętowej Ustawienie daty/godziny programowej Ustawienie nazwy hosta Tekst wyświetlany w trybie konfiguracji (domyślnie: %h%s%p) W tekście można wykorzystać następujące zmienne: %h nazwa hosta %n numer terminala tty %p symbol > dla EXEC użytkownika i # dla uprzywilejowanego %s spacja %t tabulator %% - znak % Wyłączenie wyświetlania tekstu Wyświetlenie aktualnej daty/godziny sprzętowej Wyświetlenie aktualnej daty/godziny programowej Diagnozowanie problemów Ping adres_ip wysłanie pakietów ICMP i oczekiwanie na odpowiedź, zmierzenie opóźnienia odpowiedzi Ping możliwość zdefiniowania rozszerzonych parametrów dla programu ping (adres IP, ile pakietów wysłać, rozmiar, timeout) Show protocols wyświetlenie informacji o skonfigurowanych protokołach Show ip interface brief wyświetlenie stanu interfejsów rutera Show ip route wyświetlenie tablicy rutingu Tracer adres_ip wyznaczenie ścieżki od rutera do konkretnego adresu IP CDP (Cisco Discovery Protocol) działa w warstwie łącza danych modelu OSI, umożliwia pozyskiwanie informacji odnośnie sąsiednich urządzeń działających w sieci. Cdp enable No cdp enable Cdp holdtime sekundy Cdp run No cdp run Komendy CDP Włączenie CDP na interfejsie (komenda wydawana w trybie konfiguracji interfejsu) Wyłączenie CDP na interfejsie Jak długo pakiet CDP powinien być przechowywany w ruterze który go odebrał Włączenie CDP Wyłączenie CDP 6

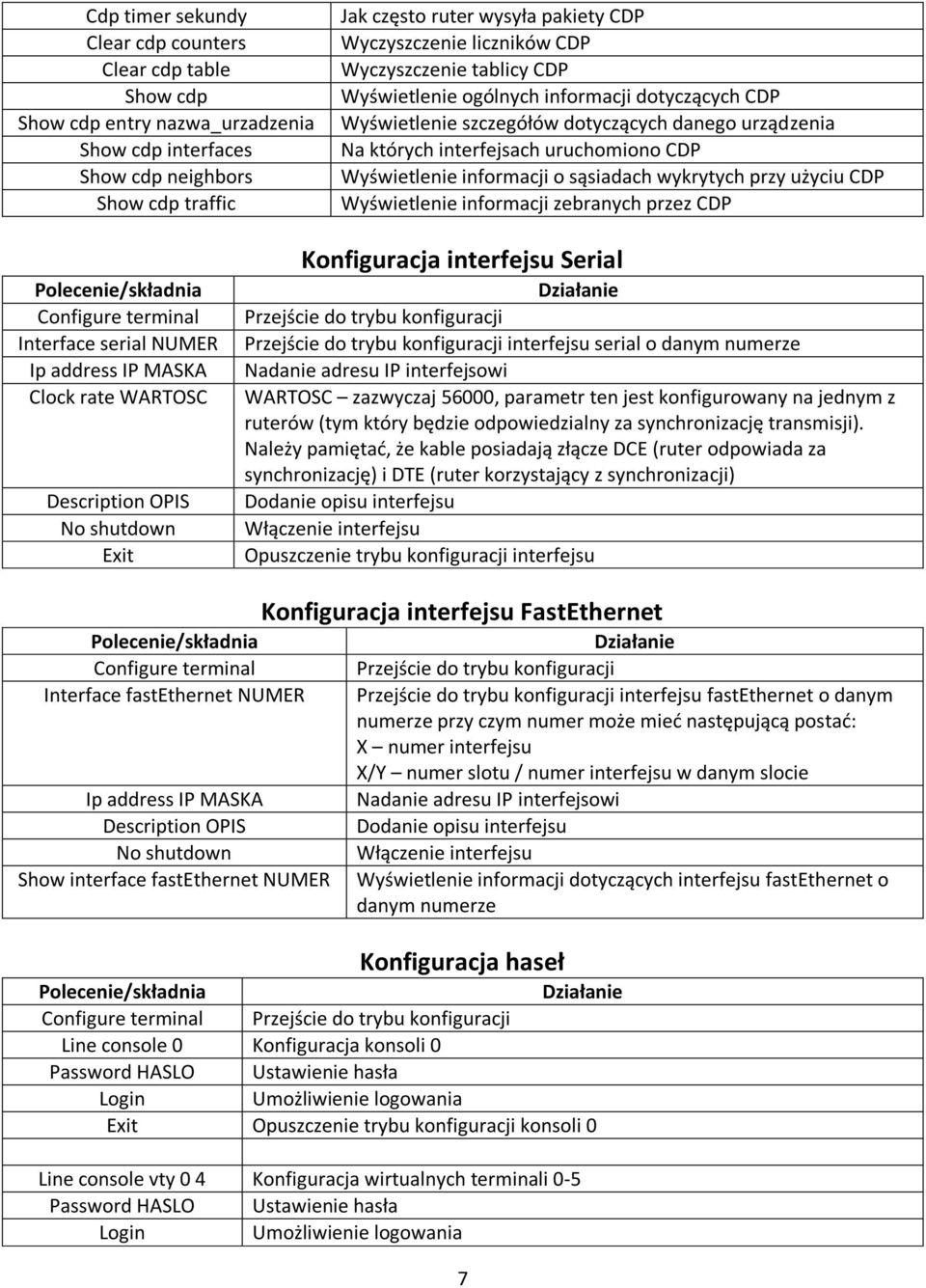

7 Cdp timer sekundy Clear cdp counters Clear cdp table Show cdp Show cdp entry nazwa_urzadzenia Show cdp interfaces Show cdp neighbors Show cdp traffic Jak często ruter wysyła pakiety CDP Wyczyszczenie liczników CDP Wyczyszczenie tablicy CDP Wyświetlenie ogólnych informacji dotyczących CDP Wyświetlenie szczegółów dotyczących danego urządzenia Na których interfejsach uruchomiono CDP Wyświetlenie informacji o sąsiadach wykrytych przy użyciu CDP Wyświetlenie informacji zebranych przez CDP Interface serial NUMER Ip address IP MASKA Clock rate WARTOSC Description OPIS No shutdown Exit Konfiguracja interfejsu Serial interfejsu serial o danym numerze Nadanie adresu IP interfejsowi WARTOSC zazwyczaj 56000, parametr ten jest konfigurowany na jednym z ruterów (tym który będzie odpowiedzialny za synchronizację transmisji). Należy pamiętać, że kable posiadają złącze DCE (ruter odpowiada za synchronizację) i DTE (ruter korzystający z synchronizacji) Dodanie opisu interfejsu Włączenie interfejsu Opuszczenie trybu konfiguracji interfejsu Interface fastethernet NUMER Ip address IP MASKA Description OPIS No shutdown Show interface fastethernet NUMER Konfiguracja interfejsu FastEthernet interfejsu fastethernet o danym numerze przy czym numer może mieć następującą postać: X numer interfejsu X/Y numer slotu / numer interfejsu w danym slocie Nadanie adresu IP interfejsowi Dodanie opisu interfejsu Włączenie interfejsu Wyświetlenie informacji dotyczących interfejsu fastethernet o danym numerze Konfiguracja haseł Line console 0 Konfiguracja konsoli 0 Password HASLO Ustawienie hasła Login Umożliwienie logowania Exit Opuszczenie trybu konfiguracji konsoli 0 Line console vty 0 4 Konfiguracja wirtualnych terminali 0-5 Password HASLO Ustawienie hasła Login Umożliwienie logowania 7

8 Exit Enable password HASLO Enable secret HASLO Opuszczenie trybu konfiguracji terminali wirtualnych Ustawienie hasła dla trybu uprzywilejowanego, hasło przechowywane w formie tekstu jawnego Ustawienie hasła dla trybu uprzywilejowanego, hasło przechowywane w formie szyfrogramu Kody protokołów w tablicy rutingu Wartości odległości administracyjnej: 0 interfejs podłączony bezpośrednio, 1 trasa statyczna, 5 trasa sumaryczna EIGRP, 20 trasa zewnętrzna BGP, 90 trasa wewnętrzna EIGRP, 100 IGRP, 110 OSPF, 115 IS-IS, 120 RIP, 140 EGP, 170 trasa zewnętrzna EIGRP, 200 trasa wewnętrzna BGP, 255 odległość nieznana. Ip route ADRES_SIECI MASKA NASTEPNY_SKOK No ip route ADRES_SIECI MASKA Ruting statyczny Dodanie statycznej trasy do sieci o adresie ADRES_SIECI i masce MASKA. NASTEPNY_SKOK to adres IP sąsiedniego rutera lub interfejs konfigurowanego rutera przez który pakiety mają być przesyłane Usunięci trasy statycznej 8

9 NASTEPNY_SKOK Ip route NASTEPNY_SKOK Dodanie trasy domyślnej. Za pośrednictwem NASTEPNY_SKOK kierowane będą wszystkie pakiety dla których nie został znaleziony wpis w lokalnej tablicy rutingu Router rip Network ADRES_SIECI Passive-interface INTERFEJS RIPv1 Które sieci ruter ma rozgłaszać Wyłączenie komunikatów RIP na konretnym interfejsie W przypadku gdy ruter jest urządzeniem brzegowym (ustawiony jest pomiędzy siecią LAN i siecią WAN) należy skonfigurować trasę domyślną oraz jej rozgłaszanie przy użyciu protokołu RIP: Ip route Dodanie trasy domyślnej. Za pośrednictwem NASTEPNY_SKOK kierowane będą NASTEPNY_SKOK wszystkie pakiety dla których nie został znaleziony wpis w lokalnej tablicy rutingu Router rip Default-information originate Włączenie rozgłaszania trasy domyślnej Router eigrp NUMER_AS Network ADRES_SIECI Passive-interface INTERFEJS EIGRP Przejście do konfiguracji EIGRP. Numer_AS to identyfikator systemu autonomicznego w ramach którego działają dane rutery. Aby rutery wymieniały między sobą informacje muszę znajdować się w tym samym AS (1:65535) Które sieci ruter ma rozgłaszać Wyłączenie komunikatów EIGRP na konkretnym interfejsie Ip route NASTEPNY_SKOK Router eigrp Redistribute static Trasa domyślna Dodanie trasy domyślnej. Za pośrednictwem NASTEPNY_SKOK kierowane będą wszystkie pakiety dla których nie został znaleziony wpis w lokalnej tablicy rutingu Włączenie rozgłaszania trasy statycznej Router rip RIPv2 9

10 Version 2 Network ADRES_SIECI Passive-interface INTERFEJS Włączenie RIP v2 Które sieci ruter ma rozgłaszać Wyłączenie komunikatów RIP na konkretnym interfejsie Ip route NASTEPNY_SKOK Router rip Default-information originate Trasa domyślna Dodanie trasy domyślnej. Za pośrednictwem NASTEPNY_SKOK kierowane będą wszystkie pakiety dla których nie został znaleziony wpis w lokalnej tablicy rutingu Włączenie rozgłaszania trasy domyślnej OSPF Router ospf ID_PROCESU OSPF, ID_PROCESU 1:65535 Network ADRES_SIECI MASKA_WILDCARD area ID Określenie interfejsu na którym OSPF będzie rozgłaszany. MASKA_WILDCARD maska odwrotna tzn. dla maski wildcard będzie ID oznacza obszar OSPF ważne aby obszary były takie same na sąsiednich ruterach. Zakres 0: Passive-interface INTERFEJS Wyłączenie komunikatów OSPF na konkretnym interfejsie Trasa domyślna Ip route NASTEPNY_SKOK Dodanie trasy domyślnej. Za pośrednictwem NASTEPNY_SKOK kierowane będą wszystkie pakiety dla których nie został znaleziony wpis w lokalnej tablicy rutingu Router ospf ID_PROCESU OSPF, ID_PROCESU 1:65535 Default-information originate Włączenie rozgłaszania trasy domyślnej Router rip Redistribute eigrp NUMER_AS Redistribute ospf ID_PROCESU Redistribute connected Redistribute static REDYSTRYBUCJA TRAS W RAMACH RÓŻNYCH PROTOKOŁÓW RIP Rozgłoszenie tras uzyskanych za pośrednictwem protokołu EIGRP o określonym numerze Rozgłoszenie tras uzyskanych za pośrednictwem protokołu OSPF o określonym identyfikatorze procesu Redystrybucja tras podłączonych Redystrybucja tras statycznych EIGRP 10

11 Router eigrp NUMER_AS Redistribute rip Redistribute ospf ID_PROCESU Redistribute connected Redistribute static Przejście do konfiguracji eigrp Rozgłoszenie tras uzyskanych za pośrednictwem protokołu RIP Rozgłoszenie tras uzyskanych za pośrednictwem protokołu OSPF o określonym identyfikatorze procesu Redystrybucja tras podłączonych Redystrybucja tras statycznych OSPF Router ospf ID_PROCESU OSPF, ID_PROCESU 1:65535 Redistribute rip Rozgłoszenie tras uzyskanych za pośrednictwem protokołu RIP, wyłącznie sieci z maską klasową Redistribute eigrp NUMER_AS Rozgłoszenie tras uzyskanych za pośrednictwem protokołu EIGRP o określonym numerze, wyłącznie sieci z maską klasową Redistribute connected Redystrybucja tras podłączonych, wyłącznie sieci z maską klasową Redistribute static Redystrybucja tras statycznych, wyłącznie sieci z maską klasową Redistribute rip subnets Rozgłoszenie tras uzyskanych za pośrednictwem protokołu RIP, maska bezklasowa Redistribute eigrp NUMER_AS subnets Rozgłoszenie tras uzyskanych za pośrednictwem protokołu EIGRP o określonym numerze, maska bezklasowa Redistribute connected Redystrybucja tras podłączonych, maska bezklasowa subnets Redistribute static subnets Redystrybucja tras statycznych, maska bezklasowa 11
