1 Zamawiający Warszawska Kolej Dojazdowa Spółka z o.o. ul. Batorego Grodzisk Mazowiecki Jednostka projektowa KETEL Spółka z o.o. ul. Samarytanka 23a Warszawa tel.: , fax: Faza projektu Nazwa zamówienia PROJEKT WYKONAWCZY Wykonanie dokumentacji projektowej Systemu Informacji Pasażerskiej i Monitoringu na stacjach i przystankach osobowych WKD w oparciu o technologię światłowodową Obiekty Linia kolejowa WKD od Warszawa Śródmieście WKD do Grodzisk Maz. Radońska Tytuł opracowania PROJEKT WYKONAWCZY Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt rurociągu kablowego wraz z kablem światłowodowym na potrzeby Systemu Informacji Pasażerskiej i Monitoringu Branża Telekomunikacja Kod CPV , , Projektant: Imię i nazwisko mgr inż. Edward Ambroziak Nr uprawnień 1258/98/U Podpis Sprawdzający Imię i nazwisko mgr inż. Andrzej Zajączkowski Nr uprawnień KBU1a-2126/1153/66 Podpis Opracował: Imię i nazwisko mgr inż. Krystyna Kowalska Podpis Opracował: Imię i nazwisko inż. Grzegorz Matoga Podpis Data Nr projektu Nr egzemplarza Rewizja KET 10b-0241P-02/2011(z) / 01

2 Projekt numer KET 10b-0241P-10/ ZAWARTOŚĆ OPRACOWANIA OŚWIADCZENIE PROJEKTANTA... 3 UPRAWNIENIA, ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO IZBY WSTĘP Przedmiot inwestycji Inwestor Funkcja obiektu Podstawa formalna opracowania Projektowane rozwiązania Powiązanie z sieciami istniejącymi Charakterystyka energetyczna Ochrona przeciwporażeniowa Powiązania z innymi projektami Wpływ obiektów na środowisko Użyte skróty i pojęcia OPIS TECHNICZNY Trasa projektowanego rurociągu kablowego Budowa rurociągu kablowego Łączenie rurociągów kablowych Instalacja zewnętrznych szaf teletechnicznych Budowa studni kablowych Wprowadzenia do budynków Roboty rozbiórkowe i odtworzeniowe Wykonanie przewiertów i przecisków sterowanych Układanie i montaż kabla optotelekomunikacyjnego Zakończenie linii optotelekomunikacyjnej Oznaczenie linii OTK MONTAŻ LINII OPTOTELEKOMUNIKACYJNEJ Łączenie włókien światłowodowych... 20

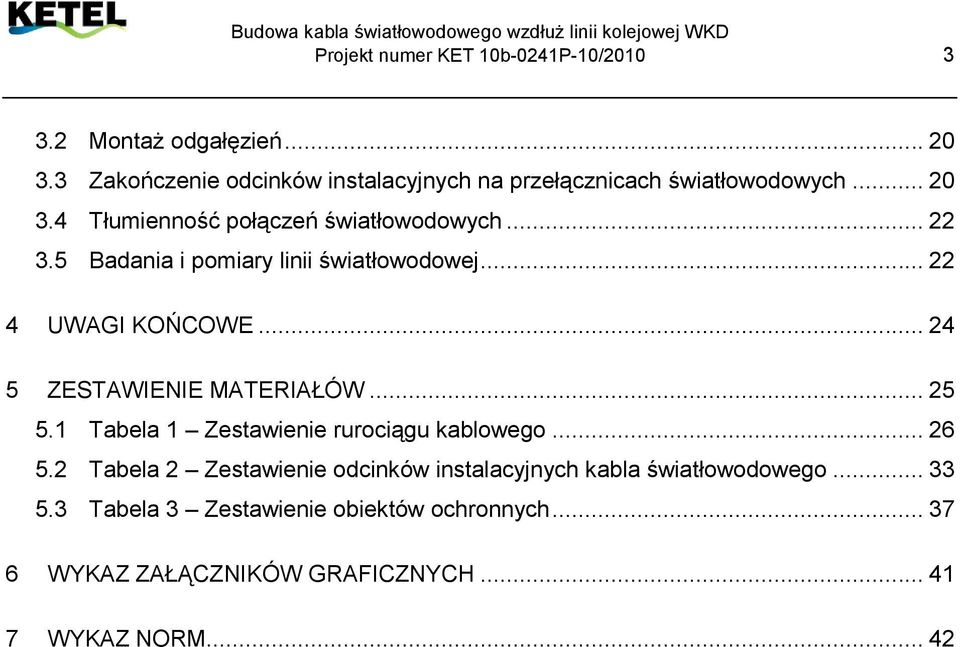

3 Projekt numer KET 10b-0241P-10/ Montaż odgałęzień Zakończenie odcinków instalacyjnych na przełącznicach światłowodowych Tłumienność połączeń światłowodowych Badania i pomiary linii światłowodowej UWAGI KOŃCOWE ZESTAWIENIE MATERIAŁÓW Tabela 1 Zestawienie rurociągu kablowego Tabela 2 Zestawienie odcinków instalacyjnych kabla światłowodowego Tabela 3 Zestawienie obiektów ochronnych WYKAZ ZAŁĄCZNIKÓW GRAFICZNYCH WYKAZ NORM... 42

4 Projekt numer KET 10b-0241P-10/ OŚWIADCZENIE Niniejszym oświadczamy, że Projekt wykonawczy Budowa kabla światłowodowego wzdłuż linii kolejowej WKD został wykonany zgodnie z Umową, aktualnie obowiązującymi przepisami oraz zasadami wiedzy technicznej, normami i wytycznymi oraz jest w stanie kompletnym z punktu widzenia celu, któremu ma służyć. Podpis sprawdzającego Podpis projektanta mgr inż. Andrzej Zajączkowski mgr inż. Edward Ambroziak

5 Projekt numer KET 10b-0241P-10/2010 5

6 Projekt numer KET 10b-0241P-10/2010 6

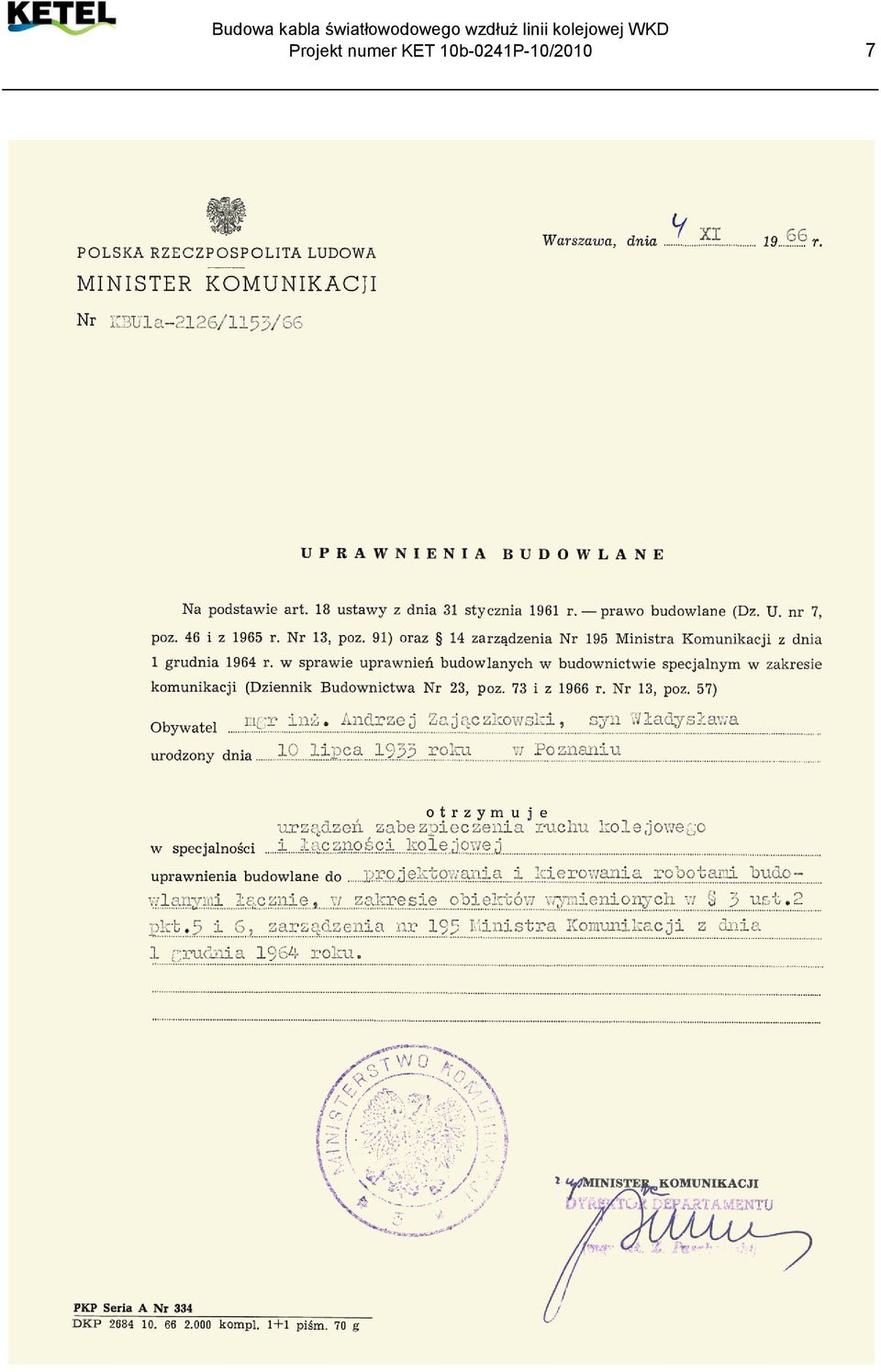

7 Projekt numer KET 10b-0241P-10/2010 7

8 Projekt numer KET 10b-0241P-10/2010 8

9 Projekt numer KET 10b-0241P-10/ WSTĘP 1.1 Przedmiot inwestycji Przedmiotem niniejszego projektu jest budowa kabla światłowodowego w rurociągu kablowym wzdłuż torów Warszawskiej Kolei Dojazdowej ze stacji Warszawa Śródmieście WKD do stacji Grodzisk Mazowiecki Radońska z rozgałęzieniem od przystanku osobowego Podkowa Leśna Zachodnia do przystanku osobowego Milanówek Grudów. 1.2 Inwestor Warszawska Kolej Dojazdowa WKD Sp. z o.o., Grodzisk Mazowiecki ul. Batorego Funkcja obiektu Projektowany 6-otworowy rurociąg kablowy wraz z ułożonym w nim kablem światłowodowym będzie spełniać funkcję realizacji usług na potrzeby systemu informacji pasażerskiej i monitoringu dla stacji i przystanków osobowych WKD oraz dla systemów sterowania ruchem kolejowym i podstacyjnym. 1.4 Podstawa formalna opracowania Podstawę opracowania niniejszego projektu stanowi : Umowa nr WKD 10a-0241P-10/2010 z pomiędzy Warszawską Koleją Dojazdową Sp. z o.o., a Ketel Sp. z o.o.; notatka z wizji technicznej w terenie z czerwca 2010 roku; Inwentaryzacji istniejącej sieci energetyki i teletechniki na peronach oraz wzdłuż linii WKD uzgodnione mapy sytuacyjno-wysokościowe w skali 1:500; wg załącznika. 1.5 Projektowane rozwiązania Projekt przewiduje budowę rurociągu kablowego wraz z ułożeniem kabla światłowodowego wzdłuż linii kolejowej Warszawskiej Kolei Dojazdowej ze stacji Warszawa Śródmieście WKD do stacji Grodzisk Maz. Radońska z odgałęzieniem z przystanku osobowego (p.o.) Podkowa Leśna Zachodnia do p.o. Milanówek Grudów. Długość rurociągu kablowego wzdłuż trasy Warszawa Śródmieście WKD Grodzisk Maz. Radońska wynosi ok. 33,4 km. Odgałęzienie do Milanówka wzdłuż trasy Podkowa Leśna Zachodnia Milanówek

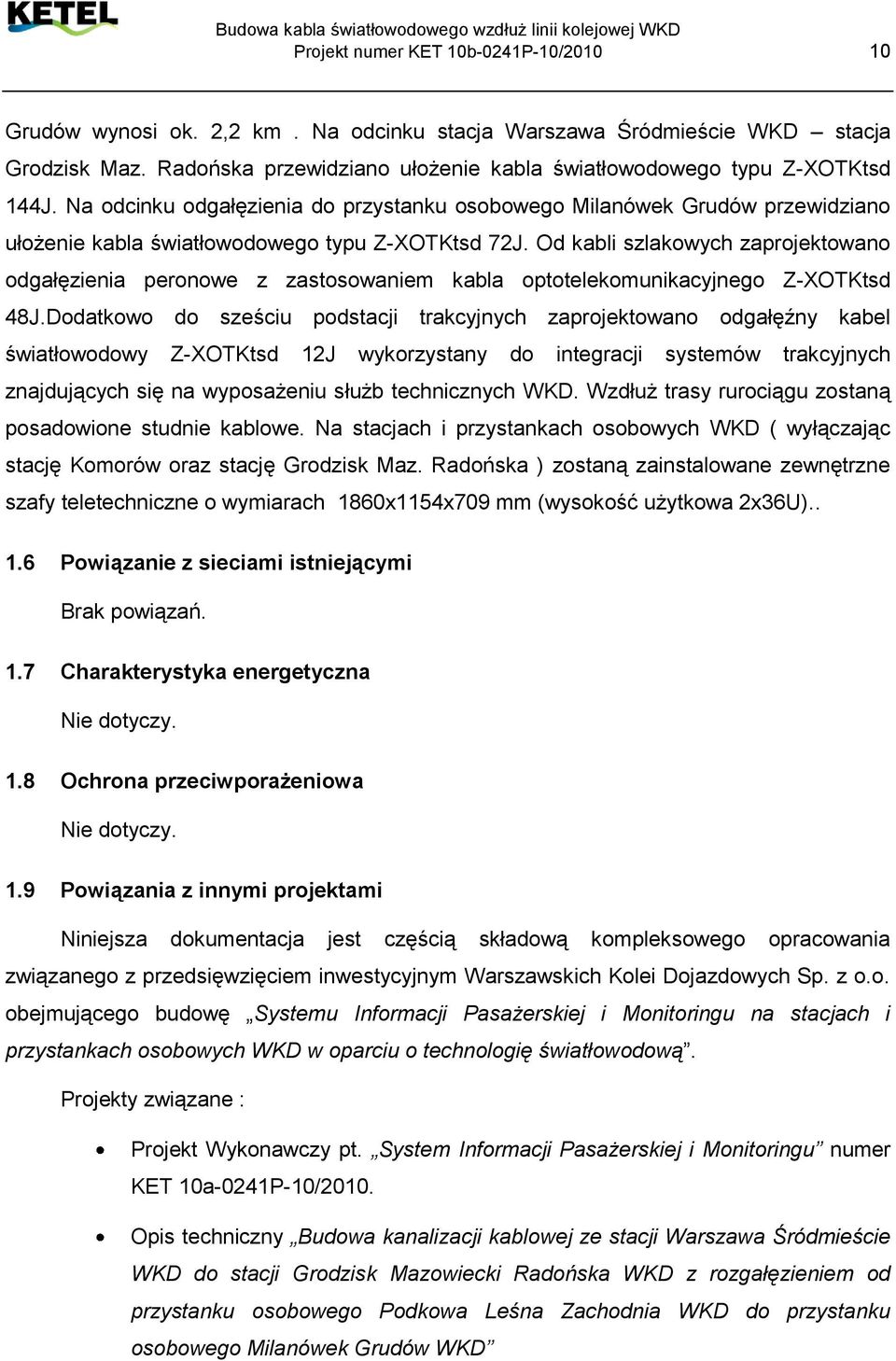

10 Projekt numer KET 10b-0241P-10/ Grudów wynosi ok. 2,2 km. Na odcinku stacja Warszawa Śródmieście WKD stacja Grodzisk Maz. Radońska przewidziano ułożenie kabla światłowodowego typu Z-XOTKtsd 144J. Na odcinku odgałęzienia do przystanku osobowego Milanówek Grudów przewidziano ułożenie kabla światłowodowego typu Z-XOTKtsd 72J. Od kabli szlakowych zaprojektowano odgałęzienia peronowe z zastosowaniem kabla optotelekomunikacyjnego Z-XOTKtsd 48J.Dodatkowo do sześciu podstacji trakcyjnych zaprojektowano odgałęźny kabel światłowodowy Z-XOTKtsd 12J wykorzystany do integracji systemów trakcyjnych znajdujących się na wyposażeniu służb technicznych WKD. Wzdłuż trasy rurociągu zostaną posadowione studnie kablowe. Na stacjach i przystankach osobowych WKD ( wyłączając stację Komorów oraz stację Grodzisk Maz. Radońska ) zostaną zainstalowane zewnętrzne szafy teletechniczne o wymiarach 1860x1154x709 mm (wysokość użytkowa 2x36U) Powiązanie z sieciami istniejącymi Brak powiązań. 1.7 Charakterystyka energetyczna Nie dotyczy. 1.8 Ochrona przeciwporażeniowa Nie dotyczy. 1.9 Powiązania z innymi projektami Niniejsza dokumentacja jest częścią składową kompleksowego opracowania związanego z przedsięwzięciem inwestycyjnym Warszawskich Kolei Dojazdowych Sp. z o.o. obejmującego budowę Systemu Informacji Pasażerskiej i Monitoringu na stacjach i przystankach osobowych WKD w oparciu o technologię światłowodową. Projekty związane : Projekt Wykonawczy pt. System Informacji Pasażerskiej i Monitoringu numer KET 10a-0241P-10/2010. Opis techniczny Budowa kanalizacji kablowej ze stacji Warszawa Śródmieście WKD do stacji Grodzisk Mazowiecki Radońska WKD z rozgałęzieniem od przystanku osobowego Podkowa Leśna Zachodnia WKD do przystanku osobowego Milanówek Grudów WKD

11 Projekt numer KET 10b-0241P-10/ Specyfikacja techniczna wykonania i odbioru robót System monitoringu i informacji pasażerskiej. Specyfikacja techniczna wykonania i odbioru robót Budowa kabla światłowodowego w rurociągu wzdłuż linii kolejowej WKD Wpływ obiektów na środowisko Zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U z późn. zmianami) infrastruktura telekomunikacyjna nie została wymieniona w ramach przedsięwzięć mogących znacząco oddziaływać na środowisko i jej budowa nie wymaga sporządzania raportu o oddziaływaniu na środowisko. Jednocześnie Ustawa z dn. 7 maja 2010 roku o wspieraniu rozwoju usług i sieci telekomunikacyjnych (Dz. U. Nr 106, poz. 675) określa mianem infrastruktury telekomunikacyjnej o nieznacznym oddziaływaniu m.in. kanalizację kablową, linię kablową podziemną, szafy i słupki telekomunikacyjne oraz inne podobne urządzenia i obiekty (art. 2 ust. 1 pkt Ustawy). W związku z powyższym nie zachodzi konieczność przeprowadzenia postępowania w sprawie oceny oddziaływania na środowisko i uzyskania decyzji o środowiskowych uwarunkowaniach zgody na realizację przedmiotowego przedsięwzięcia.

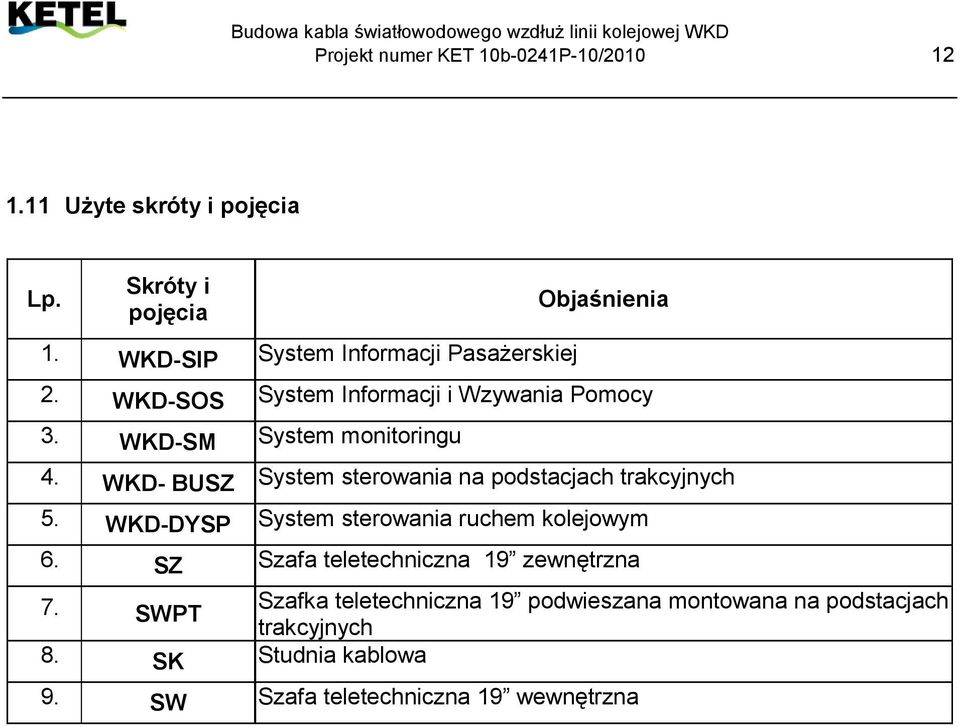

12 Projekt numer KET 10b-0241P-10/ Użyte skróty i pojęcia Lp. Skróty i pojęcia 1. WKD-SIP System Informacji Pasażerskiej Objaśnienia 2. WKD-SOS System Informacji i Wzywania Pomocy 3. WKD-SM System monitoringu 4. WKD- BUSZ System sterowania na podstacjach trakcyjnych 5. WKD-DYSP System sterowania ruchem kolejowym 6. SZ Szafa teletechniczna 19 zewnętrzna 7. SWPT Szafka teletechniczna 19 podwieszana montowana na podstacjach trakcyjnych 8. SK Studnia kablowa 9. SW Szafa teletechniczna 19 wewnętrzna

13 Projekt numer KET 10b-0241P-10/ OPIS TECHNICZNY 2.1 Trasa projektowanego rurociągu kablowego Planowana inwestycja polega na wykonaniu rurociągu telekomunikacyjnego wzdłuż torów Warszawskiej Kolei Dojazdowej ze stacji Warszawa Śródmieście WKD do stacji Grodzisk Mazowiecki Radońska z odgałęzieniem od przystanku osobowego (p.o.) Podkowa Leśna Zachodnia do p.o. Milanówek Grudów. Długość rurociągu kablowego wzdłuż trasy Warszawa Śródmieście WKD Grodzisk Maz. Radońska wynosi ok. 33,4 km. Odgałęzienie do Milanówka wzdłuż trasy Podkowa Leśna Zachodnia Milanówek Grudów wynosi ok. 2,2 km. Łączna długość rurociągu kablowego wynosi zatem ok. 35,6 km. 2.2 Budowa rurociągu kablowego Projektuje się budowę rurociągu kablowego z rur polietylenowych HDPE 40/3,7 mm koloru czarnego oznaczonych kolorowymi wyróżnikami paskowymi. Głębokość ułożenia rurociągu kablowego w obrębie prowadzenia wzdłuż linii kolejowej na nieuzbrojonym terenie powinna wynosić co najmniej 1 m, a na poboczach nasypów skarp kolejowych co najmniej 0,8 m z falowaniem 3% a odległość rurociągu od górnej krawędzi skarpy powinna wynosić co najmniej 2m. Na obszarze stacji kolejowych głębokość ułożenia rurociągu powinna wynosić co najmniej 1m z falowaniem 2%, na podsypce z piasku nie mniejszej niż 10cm. W przypadku skrzyżowania rurociągów kablowych z innymi rurociągami oraz urządzeniami do przesyłania płynów lub gazów najmniejsze dopuszczalne odległości pomiędzy nimi wynoszą : a) dla gazociągów o nadciśnieniu nominalnym do 400kPa należy zachować minimalną odległość pionową wynoszącą 0,15m, a końce rury ochronnej powinny być wyprowadzone na odległość co najmniej 2 m i powinny być uszczelnione. Rurę ochronną stosować na gazociąg, a gdy nie jest to możliwe to na rurociąg kablowy. Gazociąg powinien znajdować się nad rurociągiem kablowym, b) dla obudowy ciepłociągu minimalna odległość pionowa wynosi 0,5m, c) dla wodociągu rozdzielczego minimalna odległość pionowa wynosi 0,15m, d) dla wodociągu magistralnego minimalna odległość pionowa wynosi 0,25m,

14 Projekt numer KET 10b-0241P-10/ e) dla kanalizacji ściekowej bądź prowadzącej wody opadowe minimalna odległość pionowa wynosi 0,3 m W przypadku punktów b), c), d) rurociąg kablowy powinien być ułożony nad tymi obiektami w uszczelnionej na końcach rurze ochronnej RHDPE 160/9,1. Długość rury ochronnej powinna wynosić 1m od krawędzi innego rurociągu z każdej strony. Głębokość ułożenia rurociągu kablowego przy skrzyżowaniu z kanałami pędniowymi lub z kanałami kablowymi dla kabli sygnalizacyjnych, ułożonymi na powierzchni ziemi, nie powinna być mniejsza niż 0,8m w linii pionowej od dolnej powierzchni kanału do zewnętrznej górnej powierzchni rurociągu. Przy skrzyżowaniu rurociągu z kablami zasilającymi lub sygnalizacyjnymi ułożonymi w ziemi, minimalna odległość pionowa pomiędzy nimi wynosi 0,3m. Na skrzyżowaniu rurociągu kablowego z drogą, rurociągi układać w rurach przepustowych, które powinny być ułożone nieprzerwanie w jednym ciągu pod koroną drogi i przyległymi do niej rowami odwadniającymi, co najmniej 0,5m poza ich zewnętrzne krawędzie. Odległość pionowa od górnej powierzchni rur przepustowych powinna wynosić : co najmniej 1,2m od górnej powierzchni drogi krajowej, co najmniej 1m od górnej powierzchni dróg pozostałych, co najmniej 0,5 m od dolnej powierzchni dna rowu odwadniającego. Na skrzyżowaniu rurociągu kablowego z torami kolejowymi, rurociąg powinien być ułożony w rurze ochronnej przepustowej, w ten sposób by odległość w rzucie poziomym końców rur przepustowych z każdej strony torowiska od osi skrajnych szyn wynosiła co najmniej 3,0m. Głębokość ułożenia powinna wynosić nie mniej niż 1,2 m w linii pionowej od zewnętrznej powierzchni rury ochronnej do stopki szyny. Rury ochronne przepustowe pod torami na podtorzu z nasypu powinny być ułożone na takiej głębokości, aby ich końce znajdowały się w ziemi co najmniej 1m w linii pionowej od końca górnej powierzchni rury do powierzchni zbocza nasypu. Kąt skrzyżowania powinien wynosić 90 z dopuszczalną odchyłką 15. Otwory przepustów dla rurociągów kablowych pod torami kolejowymi powinny być uszczelnione na obu końcach. Przepusty pod torami wykonywać po uprzednim uzgodnieniu z jednostką nadzorującą eksploatację torów. Na przejściach przez mosty i wiadukty, rurociągi kablowe powinny być ułożone w kanalizacji kablowej jako kanalizacja wtórna, albo też w kanałach, na pomostach lub na specjalnych konstrukcjach wsporczych.

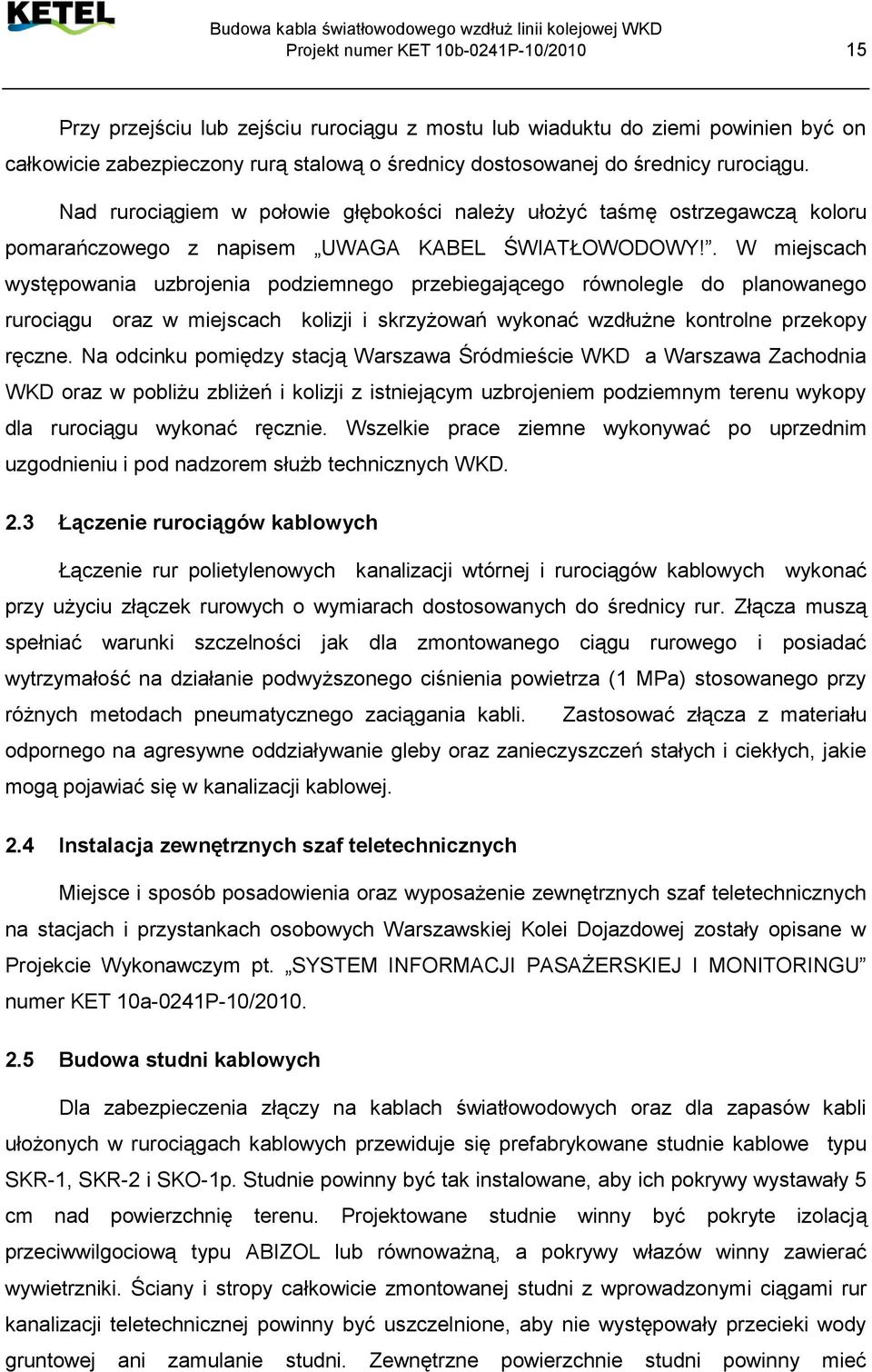

15 Projekt numer KET 10b-0241P-10/ Przy przejściu lub zejściu rurociągu z mostu lub wiaduktu do ziemi powinien być on całkowicie zabezpieczony rurą stalową o średnicy dostosowanej do średnicy rurociągu. Nad rurociągiem w połowie głębokości należy ułożyć taśmę ostrzegawczą koloru pomarańczowego z napisem UWAGA KABEL ŚWIATŁOWODOWY!. W miejscach występowania uzbrojenia podziemnego przebiegającego równolegle do planowanego rurociągu oraz w miejscach kolizji i skrzyżowań wykonać wzdłużne kontrolne przekopy ręczne. Na odcinku pomiędzy stacją Warszawa Śródmieście WKD a Warszawa Zachodnia WKD oraz w pobliżu zbliżeń i kolizji z istniejącym uzbrojeniem podziemnym terenu wykopy dla rurociągu wykonać ręcznie. Wszelkie prace ziemne wykonywać po uprzednim uzgodnieniu i pod nadzorem służb technicznych WKD. 2.3 Łączenie rurociągów kablowych Łączenie rur polietylenowych kanalizacji wtórnej i rurociągów kablowych wykonać przy użyciu złączek rurowych o wymiarach dostosowanych do średnicy rur. Złącza muszą spełniać warunki szczelności jak dla zmontowanego ciągu rurowego i posiadać wytrzymałość na działanie podwyższonego ciśnienia powietrza (1 MPa) stosowanego przy różnych metodach pneumatycznego zaciągania kabli. Zastosować złącza z materiału odpornego na agresywne oddziaływanie gleby oraz zanieczyszczeń stałych i ciekłych, jakie mogą pojawiać się w kanalizacji kablowej. 2.4 Instalacja zewnętrznych szaf teletechnicznych Miejsce i sposób posadowienia oraz wyposażenie zewnętrznych szaf teletechnicznych na stacjach i przystankach osobowych Warszawskiej Kolei Dojazdowej zostały opisane w Projekcie Wykonawczym pt. SYSTEM INFORMACJI PASAŻERSKIEJ I MONITORINGU numer KET 10a-0241P-10/ Budowa studni kablowych Dla zabezpieczenia złączy na kablach światłowodowych oraz dla zapasów kabli ułożonych w rurociągach kablowych przewiduje się prefabrykowane studnie kablowe typu SKR-1, SKR-2 i SKO-1p. Studnie powinny być tak instalowane, aby ich pokrywy wystawały 5 cm nad powierzchnię terenu. Projektowane studnie winny być pokryte izolacją przeciwwilgociową typu ABIZOL lub równoważną, a pokrywy włazów winny zawierać wywietrzniki. Ściany i stropy całkowicie zmontowanej studni z wprowadzonymi ciągami rur kanalizacji teletechnicznej powinny być uszczelnione, aby nie występowały przecieki wody gruntowej ani zamulanie studni. Zewnętrzne powierzchnie studni powinny mieć

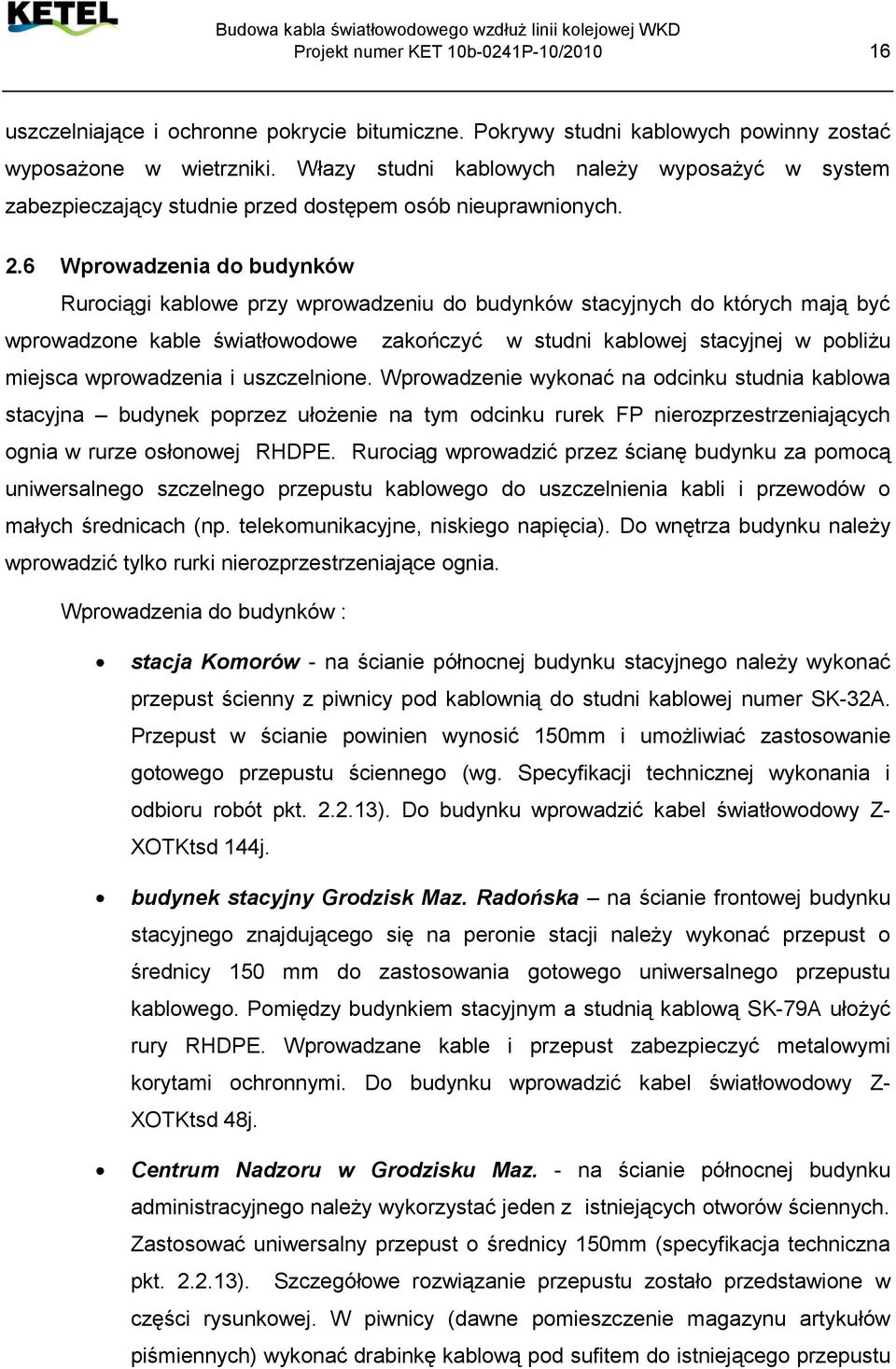

16 Projekt numer KET 10b-0241P-10/ uszczelniające i ochronne pokrycie bitumiczne. Pokrywy studni kablowych powinny zostać wyposażone w wietrzniki. Włazy studni kablowych należy wyposażyć w system zabezpieczający studnie przed dostępem osób nieuprawnionych. 2.6 Wprowadzenia do budynków Rurociągi kablowe przy wprowadzeniu do budynków stacyjnych do których mają być wprowadzone kable światłowodowe zakończyć w studni kablowej stacyjnej w pobliżu miejsca wprowadzenia i uszczelnione. Wprowadzenie wykonać na odcinku studnia kablowa stacyjna budynek poprzez ułożenie na tym odcinku rurek FP nierozprzestrzeniających ognia w rurze osłonowej RHDPE. Rurociąg wprowadzić przez ścianę budynku za pomocą uniwersalnego szczelnego przepustu kablowego do uszczelnienia kabli i przewodów o małych średnicach (np. telekomunikacyjne, niskiego napięcia). Do wnętrza budynku należy wprowadzić tylko rurki nierozprzestrzeniające ognia. Wprowadzenia do budynków : stacja Komorów - na ścianie północnej budynku stacyjnego należy wykonać przepust ścienny z piwnicy pod kablownią do studni kablowej numer SK-32A. Przepust w ścianie powinien wynosić 150mm i umożliwiać zastosowanie gotowego przepustu ściennego (wg. Specyfikacji technicznej wykonania i odbioru robót pkt ). Do budynku wprowadzić kabel światłowodowy Z- XOTKtsd 144j. budynek stacyjny Grodzisk Maz. Radońska na ścianie frontowej budynku stacyjnego znajdującego się na peronie stacji należy wykonać przepust o średnicy 150 mm do zastosowania gotowego uniwersalnego przepustu kablowego. Pomiędzy budynkiem stacyjnym a studnią kablową SK-79A ułożyć rury RHDPE. Wprowadzane kable i przepust zabezpieczyć metalowymi korytami ochronnymi. Do budynku wprowadzić kabel światłowodowy Z- XOTKtsd 48j. Centrum Nadzoru w Grodzisku Maz. - na ścianie północnej budynku administracyjnego należy wykorzystać jeden z istniejących otworów ściennych. Zastosować uniwersalny przepust o średnicy 150mm (specyfikacja techniczna pkt ). Szczegółowe rozwiązanie przepustu zostało przedstawione w części rysunkowej. W piwnicy (dawne pomieszczenie magazynu artykułów piśmiennych) wykonać drabinkę kablową pod sufitem do istniejącego przepustu

17 Projekt numer KET 10b-0241P-10/ pionowego. Przepust należy poszerzyć i zabezpieczyć masą ogniochronną. Do budynku wprowadzić kabel światłowodowy Z-XOTKtsd 144j. stacja Warszawa Śródmieście WKD na ścianie budynku nastawni na wysokości pomieszczenia Służby/Dyżurnego Ruchu należy wykonać przepust ścienny umożliwiający doprowadzenie kabli sygnałowych i zasilających do szafy zewnętrznej umiejscowionej na peronie. podstacja trakcyjna Warszawa Skrzyżowanie na ścianie wschodniej budynku podstacji trakcyjnej należy wykorzystać istniejący przepust ścienny ( w razie konieczności przepust należy poszerzyć). W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd 12j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW- PT 1. podstacja trakcyjna Warszawa Michałowice na ścianie południowej budynku podstacji trakcyjnej należy wykorzystać istniejący przepust ścienny ( w razie konieczności przepust należy poszerzyć). W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd 12j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW- PT 2. podstacja trakcyjna Warszawa Pruszków na ścianie południowej budynku podstacji trakcyjnej należy wykonać przepust o średnicy 150 mm do zastosowania gotowego uniwersalnego przepustu kablowego. W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd 12j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW-PT 3. podstacja trakcyjna Otrębusy na ścianie południowej budynku podstacji trakcyjnej należy wykorzystać istniejący przepust ścienny ( w razie konieczności przepust należy poszerzyć). W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd 12j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW-PT 4. podstacja trakcyjna Kazimierówka na ścianie zachodniej budynku podstacji trakcyjnej należy wykonać przepust o średnicy 150 mm do zastosowania gotowego uniwersalnego przepustu kablowego. W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd

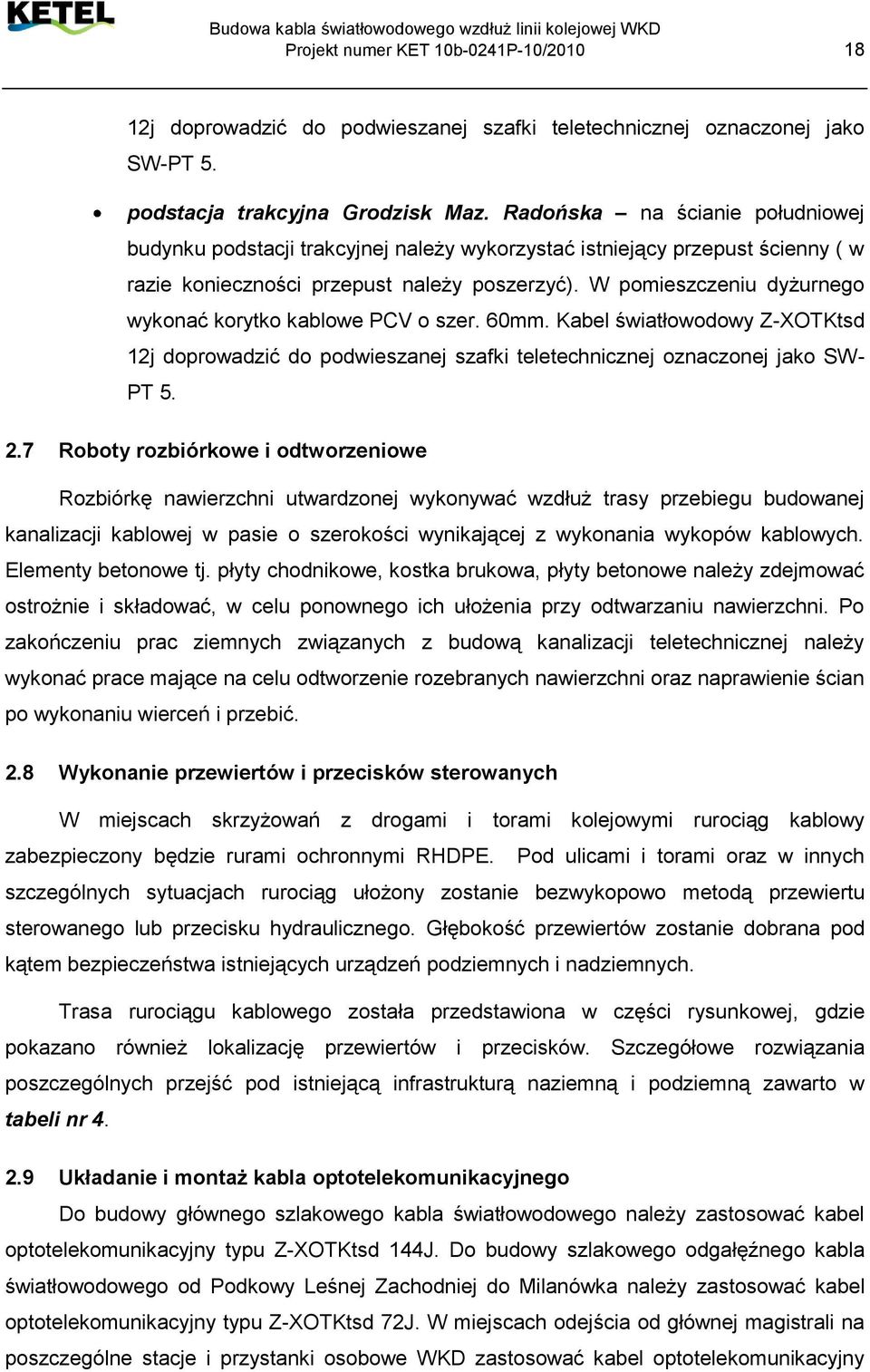

18 Projekt numer KET 10b-0241P-10/ j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW-PT 5. podstacja trakcyjna Grodzisk Maz. Radońska na ścianie południowej budynku podstacji trakcyjnej należy wykorzystać istniejący przepust ścienny ( w razie konieczności przepust należy poszerzyć). W pomieszczeniu dyżurnego wykonać korytko kablowe PCV o szer. 60mm. Kabel światłowodowy Z-XOTKtsd 12j doprowadzić do podwieszanej szafki teletechnicznej oznaczonej jako SW- PT Roboty rozbiórkowe i odtworzeniowe Rozbiórkę nawierzchni utwardzonej wykonywać wzdłuż trasy przebiegu budowanej kanalizacji kablowej w pasie o szerokości wynikającej z wykonania wykopów kablowych. Elementy betonowe tj. płyty chodnikowe, kostka brukowa, płyty betonowe należy zdejmować ostrożnie i składować, w celu ponownego ich ułożenia przy odtwarzaniu nawierzchni. Po zakończeniu prac ziemnych związanych z budową kanalizacji teletechnicznej należy wykonać prace mające na celu odtworzenie rozebranych nawierzchni oraz naprawienie ścian po wykonaniu wierceń i przebić. 2.8 Wykonanie przewiertów i przecisków sterowanych W miejscach skrzyżowań z drogami i torami kolejowymi rurociąg kablowy zabezpieczony będzie rurami ochronnymi RHDPE. Pod ulicami i torami oraz w innych szczególnych sytuacjach rurociąg ułożony zostanie bezwykopowo metodą przewiertu sterowanego lub przecisku hydraulicznego. Głębokość przewiertów zostanie dobrana pod kątem bezpieczeństwa istniejących urządzeń podziemnych i nadziemnych. Trasa rurociągu kablowego została przedstawiona w części rysunkowej, gdzie pokazano również lokalizację przewiertów i przecisków. Szczegółowe rozwiązania poszczególnych przejść pod istniejącą infrastrukturą naziemną i podziemną zawarto w tabeli nr Układanie i montaż kabla optotelekomunikacyjnego Do budowy głównego szlakowego kabla światłowodowego należy zastosować kabel optotelekomunikacyjny typu Z-XOTKtsd 144J. Do budowy szlakowego odgałęźnego kabla światłowodowego od Podkowy Leśnej Zachodniej do Milanówka należy zastosować kabel optotelekomunikacyjny typu Z-XOTKtsd 72J. W miejscach odejścia od głównej magistrali na poszczególne stacje i przystanki osobowe WKD zastosować kabel optotelekomunikacyjny

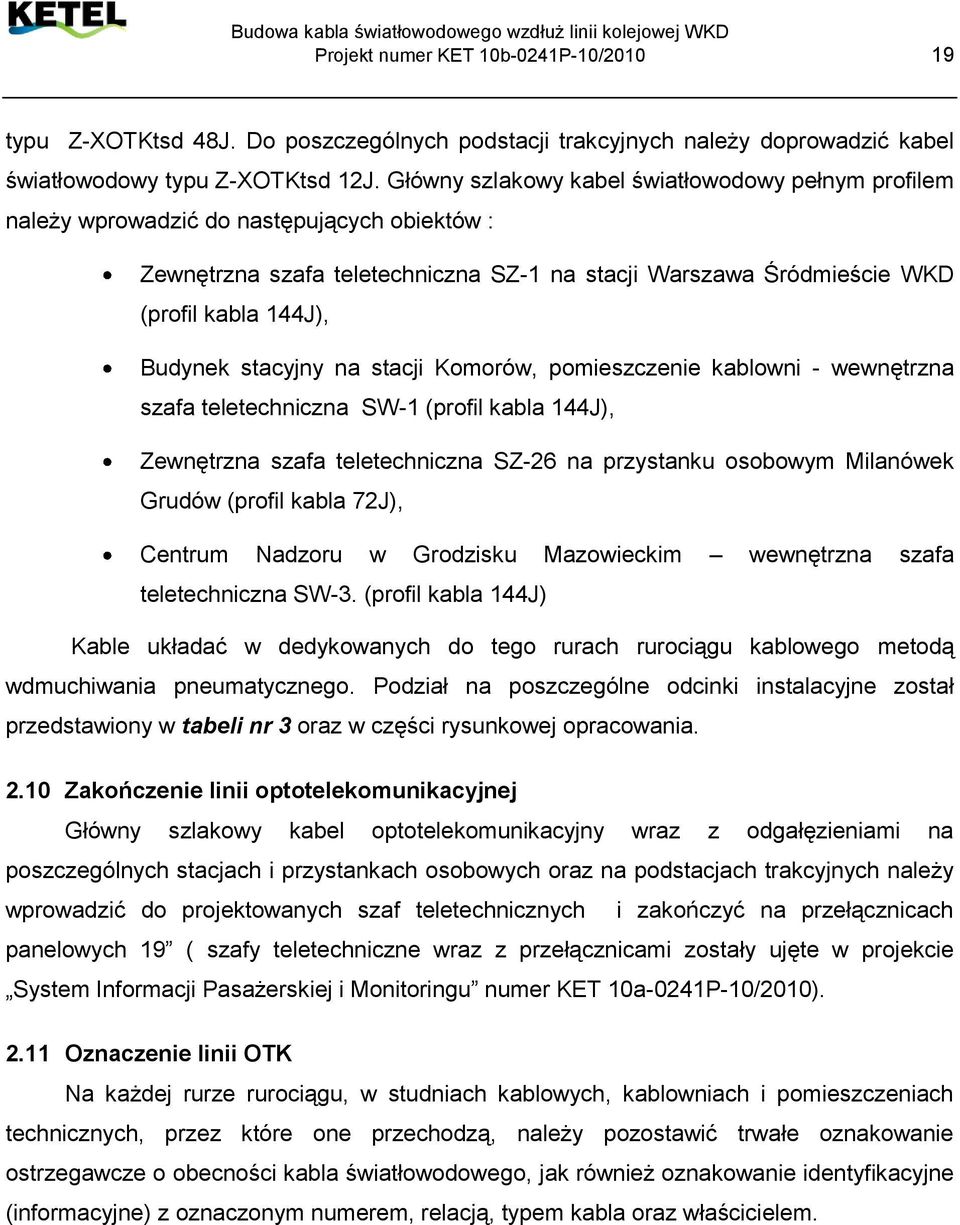

19 Projekt numer KET 10b-0241P-10/ typu Z-XOTKtsd 48J. Do poszczególnych podstacji trakcyjnych należy doprowadzić kabel światłowodowy typu Z-XOTKtsd 12J. Główny szlakowy kabel światłowodowy pełnym profilem należy wprowadzić do następujących obiektów : Zewnętrzna szafa teletechniczna SZ-1 na stacji Warszawa Śródmieście WKD (profil kabla 144J), Budynek stacyjny na stacji Komorów, pomieszczenie kablowni - wewnętrzna szafa teletechniczna SW-1 (profil kabla 144J), Zewnętrzna szafa teletechniczna SZ-26 na przystanku osobowym Milanówek Grudów (profil kabla 72J), Centrum Nadzoru w Grodzisku Mazowieckim wewnętrzna szafa teletechniczna SW-3. (profil kabla 144J) Kable układać w dedykowanych do tego rurach rurociągu kablowego metodą wdmuchiwania pneumatycznego. Podział na poszczególne odcinki instalacyjne został przedstawiony w tabeli nr 3 oraz w części rysunkowej opracowania Zakończenie linii optotelekomunikacyjnej Główny szlakowy kabel optotelekomunikacyjny wraz z odgałęzieniami na poszczególnych stacjach i przystankach osobowych oraz na podstacjach trakcyjnych należy wprowadzić do projektowanych szaf teletechnicznych i zakończyć na przełącznicach panelowych 19 ( szafy teletechniczne wraz z przełącznicami zostały ujęte w projekcie System Informacji Pasażerskiej i Monitoringu numer KET 10a-0241P-10/2010) Oznaczenie linii OTK Na każdej rurze rurociągu, w studniach kablowych, kablowniach i pomieszczeniach technicznych, przez które one przechodzą, należy pozostawić trwałe oznakowanie ostrzegawcze o obecności kabla światłowodowego, jak również oznakowanie identyfikacyjne (informacyjne) z oznaczonym numerem, relacją, typem kabla oraz właścicielem.

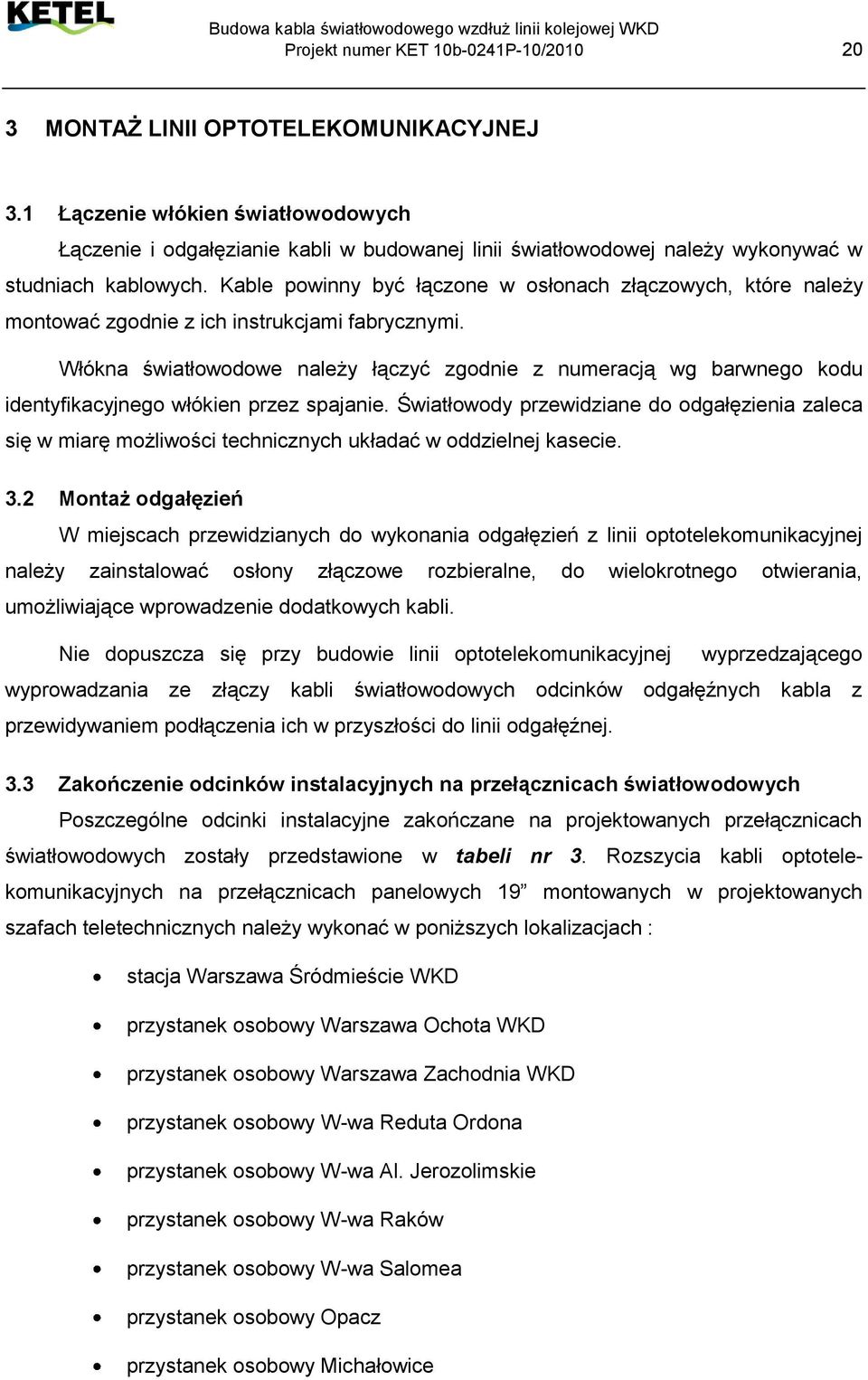

20 Projekt numer KET 10b-0241P-10/ MONTAŻ LINII OPTOTELEKOMUNIKACYJNEJ 3.1 Łączenie włókien światłowodowych Łączenie i odgałęzianie kabli w budowanej linii światłowodowej należy wykonywać w studniach kablowych. Kable powinny być łączone w osłonach złączowych, które należy montować zgodnie z ich instrukcjami fabrycznymi. Włókna światłowodowe należy łączyć zgodnie z numeracją wg barwnego kodu identyfikacyjnego włókien przez spajanie. Światłowody przewidziane do odgałęzienia zaleca się w miarę możliwości technicznych układać w oddzielnej kasecie. 3.2 Montaż odgałęzień W miejscach przewidzianych do wykonania odgałęzień z linii optotelekomunikacyjnej należy zainstalować osłony złączowe rozbieralne, do wielokrotnego otwierania, umożliwiające wprowadzenie dodatkowych kabli. Nie dopuszcza się przy budowie linii optotelekomunikacyjnej wyprzedzającego wyprowadzania ze złączy kabli światłowodowych odcinków odgałęźnych kabla z przewidywaniem podłączenia ich w przyszłości do linii odgałęźnej. 3.3 Zakończenie odcinków instalacyjnych na przełącznicach światłowodowych Poszczególne odcinki instalacyjne zakończane na projektowanych przełącznicach światłowodowych zostały przedstawione w tabeli nr 3. Rozszycia kabli optotelekomunikacyjnych na przełącznicach panelowych 19 montowanych w projektowanych szafach teletechnicznych należy wykonać w poniższych lokalizacjach : stacja Warszawa Śródmieście WKD przystanek osobowy Warszawa Ochota WKD przystanek osobowy Warszawa Zachodnia WKD przystanek osobowy W-wa Reduta Ordona przystanek osobowy W-wa Al. Jerozolimskie przystanek osobowy W-wa Raków przystanek osobowy W-wa Salomea przystanek osobowy Opacz przystanek osobowy Michałowice

21 Projekt numer KET 10b-0241P-10/ przystanek osobowy Reguły przystanek osobowy Malichy przystanek osobowy Tworki przystanek osobowy Pruszków stacja Komorów przystanek osobowy Nowa Wieś Warszawska przystanek osobowy Kanie Helenowskie przystanek osobowy Otrębusy przystanek osobowy Podkowa Leśna Wschodnia stacja Podkowa Leśna Gł. przystanek osobowy Podkowa Leśna Zachodnia przystanek osobowy Polesie przystanek osobowy Milanówek Grudów przystanek osobowy Kazimierówka przystanek osobowy Brzózki przystanek osobowy Grodzisk Maz. Okrężna przystanek osobowy Grodzisk Maz. Piaskowa przystanek osobowy Grodzisk Maz. Jordanowice stacja Grodzisk Maz. Radońska Centrum Nadzoru w Grodzisku Maz. podstacja trakcyjna Warszawa Skrzyżowanie podstacja trakcyjna Michałowice podstacja trakcyjna Pruszków podstacja trakcyjna Otrębusy podstacja trakcyjna Kazimierówka podstacja trakcyjna Grodzisk Maz. Radońska

22 Projekt numer KET 10b-0241P-10/ Rozszycia poszczególnych włókien światłowodowych zostały przedstawione w części rysunkowej opracowania. 3.4 Tłumienność połączeń światłowodowych Połączenia światłowodów jednomodowych powinny być tak wykonane, aby ich tłumienność nie przekroczyła wartości: 0,08 db dla połączeń spajanych, określana jako wartość średnia (z uwzględnieniem znaków) z pomiarów w obu kierunkach transmisji, gdy liczba spojeń >10. 0,15 db dla połączeń spajanych, określana jako wartość średnia (z uwzględnieniem znaków) z pomiarów w obu kierunkach transmisji gdy liczba spojeń 10 0,2 db dla połączeń mechanicznych i klejonych 0,5 db dla złączy rozłączalnych (wartość maksymalna przyjmowana do obliczeń), przy czym średnia wartość tej tłumienności nie powinna przekraczać 0,3 db. Dla połączeń spajanych dopuszcza się maksymalną bezwzględną wartość tłumienności połączenia 0,3 db, jeśli 3 próby spajania nie pozwoliły na uzyskanie wartości 0,15 db, przy czym uzyskiwane wyższe wartości były prawie jednakowe. Dopuszcza się na odcinku kontrolnym (15 km) nie więcej niż 2 tego typu połączenia dla każdego toru pod warunkiem uwzględnienia ich obecności w bilansie mocy odcinka regeneratorowego. Tłumienność odbiciowa złączek światłowodowych (reflektancja) nie powinna być mniejsza niż 35 db Badania i pomiary linii światłowodowej Przed ułożeniem kabli światłowodowych należy poddać je oględzinom zwracając uwagę na ich stan oraz zabezpieczenie końców przed wilgocią. Zaleca się wykonanie pomiarów kontrolnych kabli na bębnach, co pozwoli na sprawdzenie stanu włókien optycznych. Po ułożeniu kabli, przed rozpoczęciem montażu należy wykonać pomiary reflektometryczne w celu sprawdzenia rzeczywistych parametrów światłowodów. Po wybudowaniu całego odcinka instalacyjnego, ale przed zamknięciem muf złączowych, należy przeprowadzić serię pomiarów reflektometrycznych z obu stron 1 Wg normy ZN-96 TPSA-002

23 Projekt numer KET 10b-0241P-10/ zmontowanego odcinka. Pomiary te pozwolą zweryfikować poprawność połączeń. Mufy można ostatecznie zamknąć dopiero po uzyskaniu pozytywnych wyników z przeprowadzonych pomiarów. Po całkowitym zmontowaniu odcinka należy przeprowadzić pomiary reflektometryczne dla wszystkich włókien, z obydwu stron pomiędzy poszczególnymi przełącznicami. Ewentualne wadliwe spojenia należy poprawić. Wyniki pomiarów należy zarejestrować w formie elektronicznej i dołączyć na płycie CD/DVD do dokumentacji powykonawczej. Zarejestrowane pomiary stanowią charakterystykę wzorcową linii światłowodowej. Wszystkie pomiary reflektometryczne wykonywać dla dwóch długości fal tj. 1310nm oraz 1550nm. Wykonane pomiary powinny umożliwić określenie : całkowitej długości optycznej linii, całkowitej tłumienności linii, tłumienności jednostkowej linii i jej odcinków składowych, tłumienności połączeń rozłącznych i spajanych. W celu uzyskania poprawnych wyników, wartość współczynnika załamania wprowadzona do reflektometru powinna być zgodna z podaną przez producenta kabla optotelekomunikacyjnego. Na etapie odbioru linii oprócz pomiarów opisanych powyżej, wykonywanych dla zmontowanego odcinka należy wykonać dodatkowe pomiary : tłumienności wynikowej toru metodą transmisyjną, pomiary reflektancji złączy rozłącznych. Pomiary tłumienności wynikowej toru metodą transmisyjną należy wykonać dla obu długości fal tj. 1310nm oraz 1550nm, w obu kierunkach transmisji. Celem wykonania tego pomiary jest sprawdzenie łącznej tłumienności kabla wraz ze złączami rozłącznymi. Wyniki pomiarów należy zarejestrować w formie protokołów pomiarowych oraz w formie elektronicznej i dołączyć do dokumentacji powykonawczej.

24 Projekt numer KET 10b-0241P-10/ UWAGI KOŃCOWE Rozpoczęcie i prowadzenie robót powinno odbywać się zgodnie z obowiązującymi przepisami i uzgodnieniami, normami i zasadami wiedzy technicznej oraz z zachowaniem obowiązujących zasad BHP. Przed przystąpieniem do prac wykonawca powinien zapoznać się z projektami związanymi, w tym ze specyfikacją techniczną wykonania i odbioru robót System monitoringu i informacji pasażerskiej oraz specyfikacją techniczną Budowa kabla światłowodowego w rurociągu wzdłuż linii kolejowej WKD. Kierujący robotami winien ściśle przestrzegać wydanych uzgodnień i zawartych w nich obostrzeń. Przed przystąpieniem do robót ziemnych kierujący robotami powinien szczegółowo zapoznać się z usytuowaniem urządzeń podziemnych wykazanych na zaktualizowanej mapie geodezyjnej, oraz zapewnić wytyczenie trasy przez uprawnione służby geodezyjne. W czasie prowadzenia robót ziemnych należy zachować ostrożność ze względu na możliwość napotkania nie wykazanych urządzeń podziemnych. W rejonie zbliżeń i skrzyżowań projektowanej inwestycji z uzbrojeniem podziemnym wszelkie prace ziemne należy wykonywać ręcznie i pod nadzorem, stosując się do zaleceń wydanych w uzgodnieniach i na przekazaniu placu budowy. Teren robót ziemnych, rowy i wykopy powinny być w sposób widoczny zabezpieczone i oznakowane. Wykopy przebiegające wzdłuż budynków wykonywać odcinkami nie dłuższymi niż 3m. Stosowane materiały muszą posiadać odpowiednie świadectwa dopuszczenia do stosowania w budownictwie telekomunikacyjnym. Rozbiórkę nawierzchni prowadzić w taki sposób, aby maksymalnie wykorzystać uzyskane materiały do odbudowy po zakończeniu robót. Po wykonaniu inwestycji należy dokonać inwentaryzacji powykonawczej przez uprawnionego geodetę i przekazać ją do właściwego Ośrodka Dokumentacji Geodezyjno Kartograficznej oraz właściciela wybudowanej infrastruktury. Ewentualne, uzasadnione zmiany wprowadzone do projektu, wynikłe w trakcie wykonawstwa, powinny być uzgodnione z Inwestorem i Użytkownikiem oraz naniesione do projektu powykonawczego tak, by mogły stanowić materiał inwentaryzacyjny. Wszystkie prace objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi normami i uzgodnieniami. Wykonawca zobowiązany jest do powiadomienia zainteresowanych stron o zamiarze rozpoczęcia robót, celem przejęcia placu budowy oraz wystąpić o ustanowienie ciągłego nadzoru na czas budowy.

25 Projekt numer KET 10b-0241P-10/ ZESTAWIENIE MATERIAŁÓW Szczegółowe zestawienie materiałów dla kanalizacji kablowej i prowadzenia kabli światłowodowych przedstawiono w załączonych do projektu przedmiarach

26 Projekt numer KET 10b-0241P-10/ Tabela 1 Zestawienie rurociągu kablowego L.p. Odcinek od studni do studni Ilość otworó w rurocią gu Typ zastosowanej rury Długość trasowa rurociągu [m] zafalowanie 2% całkowita długość rurociągu 1. SZ1 - SK1 2 RHDPEp f 110/6,3 6 0,12 6,12 2. SK1 - SK2 2 RHDPEp f 110/6, ,42 735,42 UWAGI 3. SK2 - SK2A 2 HDPE f 50/4,6 4 0,08 4,08 Przecisk pod torem 4. SK2A - SZ2 2 HDPE f 50/4,6 60 1,2 61,2 5. SK2 - SK3 2 RHDPEp f 110/6, , ,44 6. SK3 - SK4 2 RHDPEp f 110/6,3 53 1,06 54,06 7. SK4 - SK4A 2 HDPE f 50/4,6 6 0,12 6,12 Przecisk pod torem 8. SK4A - SZ3 2 RHDPEp f 110/6, ,26 115,26 9. SK4A - SK4B 2 RHDPEp 110/6, ,32 220, SK4B - SK4C 2 RHDPEp 110/6,3 5 0,1 5,1 Przecisk pod torem 11. SK4C - SK5 2 RHDPEp f 110/6, ,4 428,4 na wiadukcie 55m wstawki z rury stalowej f SK5 - SK6 6 HDPE f 40/3, ,9 963,9 13. SK6 - SK6A 2 HDPE f 50/4,6 13 0,26 13,26 Przecisk pod torami 14. SK6A - SZ4 2 HDPE f 50/4,6 2 0,04 2, SK6 - SK7 6 HDPE f 40/3,7 11 0,22 11,22 Przecisk pod j. bet. 16. SK7 - SK8 6 HDPE f 40/3, , , SK8 - SK8A 2 HDPE f 50/4,6 6 0,12 6,12 Przecisk pod torami 18. SK8A - SZ5 2 HDPE f 50/4,6 39 0,78 39, SK8 - SK9 6 HDPE f 40/3, Na wiadukcie nad trasą PKP Warszawa-Radom rurociąg kablowy z rury osłonowej RHDPEp f 160/9,1 na długości 158m, na wejściu i zejściu z wiaduktu - rury osłonowe stalowe f50 na długości 5m. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

27 Projekt numer KET 10b-0241P-10/ SK9 - SK9A 1 HDPE f 40/3,7 21 0,42 21, SK9A - SK9B 1 HDPE f 40/3,7 8 0,16 8, SK9B - SWPT1 1 HDPE f 40/3,7 4 0,08 4, SK9 - SK10 6 HDPE f 40/3, ,12 822, SK10 - SK10A 2 HDPE f 50/4,6 16 0,32 16,32 Przecisk pod torami 23. SK10A - SZ6 2 HDPE f 50/4,6 13 0,26 13, SK10 - SK11 6 HDPE f 40/3, SK11 - SK12 6 HDPE f 40/3,7 31 0,62 31,62 Przecisk pod j. asf. 26. SK12 - SK12A 1 HDPE f 50/4,6 15 0,3 15,3 Przecisk pod torami 27. SK12 - SZ7 2 HDPE f 50/4,6 8,5 0,17 8, SK12 - SK13 6 HDPE f 40/3, , , SK13 - SK13A 2 HDPE f 50/4,6 13 0,26 13,26 Przecisk pod torami 30. SK13A - SZ8 2 HDPE f 50/4,6 5,5 0,11 5, SK13 - SK14 6 HDPE f 40/3,7 64 1,28 65, SK14 - SK15 6 HDPE f 40/3,7 14 0,28 14,28 Przecisk pod j. asf. 33. SK15 - SK16 6 HDPE f 40/3, ,7 1412,7 34. SK16 - SK16A 1 HDPE f 40/3,7 26 0,52 26, SK16A - SK16B 1 HDPE f 40/3,7 8 0,16 8, SK16B - SWPT2 1 HDPE f 40/3,7 5 0,1 5,1 37. SK16 - SK17 6 HDPE f 40/3, ,2 316,2 38. SK17 - SK17A 1 HDPE f 50/4,6 15 0,3 15,3 Przecisk pod torami 39. SK17 - SK18 6 HDPE f 40/3,7 17 0,34 17, SK18 - SZ9 2 HDPE f 50/4,6 2 0,04 2, SK18 - SK19 6 HDPE f 40/3,7 26 0,52 26,52 Przecisk pod j. asf. 42. SK19 - SK20 6 HDPE f 40/3, ,5 1606,5 43. SK20 - SK21 6 HDPE f 40/3,7 16 0,32 16,32 Przecisk pod j. bet. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

28 Projekt numer KET 10b-0241P-10/ SK21 - SK21A 2 HDPE f 50/4,6 16 0,32 16,32 Przecisk pod torami 45. SK21A - SZ10 2 HDPE f 50/4,6 5 0,1 5,1 46. SK21 - SK22 6 HDPE f 40/3, ,4 1295,4 47. SK22 - SK22A 2 HDPE f 50/4,6 13 0,26 13,26 Przecisk pod torami 48. SK22A - SZ11 2 HDPE f 50/4,6 11 0,22 11, SK22 - SK23 6 HDPE f 40/3,7 13,5 0,27 13,77 Przecisk pod j. asf. 50. SK23 - SK24 6 HDPE f 40/3, ,8 1060,8 51. SK24 - SK25 6 HDPE f 40/3,7 14 0,28 14,28 Przecisk pod j. asf. 52. SK25 - SK26 6 HDPE f 40/3, ,62 235, SK26 - SK27 6 HDPE f 40/3,7 10 0,2 10,2 Przecisk pod j. bet. 54. SK27 - SZ12 2 HDPE f 50/4,6 9 0,18 9, SK27 - SK28 6 HDPE f 40/3,7 95 1,9 96,9 56. SK28 - SK28A 1 HDPE f 50/4,6 14 0,28 14,28 Przecisk pod torami 57. SK28 - SK29 6 HDPE f 40/3, ,86 859, SK29 - SK29A 1 HDPE f 40/3,7 12,5 0,25 12,75 Przecisk pod torami 59. SK29A - SK29B 1 HDPE f 40/3,7 22 0,44 22, SK29B - SWPT3 1 HDPE f 40/3,7 8 0,16 8, SK29 - SK30 6 HDPE f 40/3, ,2 112,2 62. SK30 - SZ13 2 HDPE f 50/4,6 12 0,24 12, SK30 - SK30A 1 HDPE f 50/4,6 11 0,22 11,22 Przecisk pod torami 64. SK30 - SK31 6 HDPE f 40/3,7 17 0,34 17,34 Przecisk pod j. bruk. 65. SK31 - SK32 6 HDPE f 40/3, ,2 1540,2 66. SK32 - SK32A 6 HDPE f 40/3,7 26 0,52 26, SK32A - SW1 4 HDPE f 40/3,7 1,5 0,03 1, SK32 - SK33 6 HDPE f 40/3,7 37 0,74 37, SK33 - SK33A 2 HDPE f 40/3,7 11 0,22 11,22 Przecisk pod torami Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

29 Projekt numer KET 10b-0241P-10/ SK33 - SK34 6 HDPE f 40/3,7 14 0,28 14,28 Przecisk pod j. asf. 71. SK34 - SK35 6 HDPE f 40/3, ,8 652,8 72. SK35 - SK36 6 HDPE f 40/3,7 15 0,3 15,3 Przecisk pod j. asf. 73. SK36 - SK37 6 HDPE f 40/3, ,06 819, SK37 - SZ14 2 HDPE f 50/4,6 25 0,5 25,5 75. SK37 - SK37A 2 HDPE f 50/4,6 15 0,3 15,3 Przecisk pod torami 76. SK37 - SK38 6 HDPE f 40/3,7 18 0,36 18,36 Przecisk pod j. asf. 77. SK38 - SK39 6 HDPE f 40/3, ,1 1739,1 78. SK39-SK39A 3 HDPE f 50/4,6 14 0,28 14,28 Przecisk pod torami 79. SK39A - SZ15 2 HDPE f 50/4,6 1 0,02 1, SK39 - SK40 6 HDPE f 40/3,7 19 0,38 19,38 Przecisk pod j. asf. 81. SK40 - SK41 6 HDPE f 40/3, , , SK41 - SK41A 1 HDPE f 40/3,7 22 0,44 22, SK41A - SK41B 1 HDPE f 40/3,7 8 0,16 8, SK41B - SWPT4 1 HDPE f 40/3,7 3 0,06 3, SK41 - SK42 6 HDPE f 40/3,7 54 1,08 55, SK42 - SK42A 2 HDPE f 40/3,7 19 0,38 19,38 Przecisk pod torami 87. SK42 - SZ16 2 HDPE f 40/3,7 5 0,1 5,1 88. SK42 - SK43 6 HDPE f 40/3,7 30 0,6 30,6 Przecisk pod j. asf. 89. SK43 - SK44 6 HDPE f 40/3, , , SK44 - SZ17 2 HDPE f 50/4,6 7 0,14 7, SK44 - SK44A 1 HDPE f 50/4,6 17 0,34 17,34 Przecisk pod torami 92. SK44 - SK45 6 HDPE f 40/3,7 11 0,22 11,22 Przecisk pod j. bet. 93. SK45 - SK46 6 HDPE f 40/3, ,4 836,4 94. SK46 - SK47 6 HDPE f 40/3,7 24 0,48 24,48 Przecisk pod j. asf. 95. SK47 - SK48 6 HDPE f 40/3,7 76 1,52 77,52 Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

30 Projekt numer KET 10b-0241P-10/ SK48 - SK49 6 HDPE f 40/3,7 28 0,56 28, SK49 - SZ18 2 HDPE f 50/4,6 3,5 0,07 3, SK48 - SK48A 1 HDPE f 40/3,7 16 0,32 16,32 Przecisk pod torami 99. SK48 - SK48B 1 HDPE f 40/3,7 26 0,52 26, SK48B - SK48C 1 HDPE f 40/3,7 9 0,18 9, SK48C - IstSZ 1 HDPE f 40/3,7 0,5 0,01 0, SK49 - SK50 6 HDPE f 40/3, ,24 879, SK50 - SZ19 2 HDPE f 50/4,6 16 0,32 16, SK50 - SK51 6 HDPE f 40/3,7 11 0,22 11,22 Przecisk pod j. asf SK51 - SK52 6 HDPE f 40/3, ,38 121,38 Dodano dodatkowy odcinek od studni SK50 do SK SK52 - SK53 6 HDPE f 40/3, SK53 - SK54 6 HDPE f 40/3,7 20 0,4 20,4 Przecisk pod j. asf SK54 - SK55 6 HDPE f 40/3, ,04 971, SK55 - SK55A 2 HDPE f 50/4,6 9 0,18 9,18 Przecisk pod torami 110. SK55A - SZ20 2 HDPE f 50/4,6 60 1,2 61, SK55 - SK56 6 HDPE f 40/3,7 67 1,34 68, SK56 - SK57 6 HDPE f 40/3,7 18 0,36 18,36 Przecisk pod j. asf SK57 - SK58 6 HDPE f 40/3, ,58 692, SK58 - SK58A 1 HDPE f 40/3,7 7 0,14 7,14 Przecisk pod torem 115. SK58A - SK58B 1 HDPE f 40/3,7 23 0,46 23, SK58B - SWPT5 1 HDPE f 40/3,7 8 0,16 8, SK58 - SK59 6 HDPE f 40/3,7 7 0,14 7, SK59 - SK60 6 HDPE f 40/3,7 16 0,32 16,32 Przecisk pod j. asf SK60 - SK61 6 HDPE f 40/3, ,1 821, SK61 - SK62 6 HDPE f 40/3,7 13 0,26 13,26 Przecisk pod j. asf SK62 - SZ21 2 HDPE f 50/4,6 5 0,1 5,1 Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

31 Projekt numer KET 10b-0241P-10/ SK62 - SK63 6 HDPE f 40/3, ,8 1009, SK63 - SK64 6 HDPE f 40/3,7 10 0,2 10,2 Przecisk pod j. asf SK64 - SK65 6 HDPE f 40/3, ,64 287, SK65 - SK65A 2 HDPE f 50/4,6 8 0,16 8,16 Przecisk pod torami 126. SK65A - SZ22 2 HDPE f 50/4,6 38 0,76 38, SK65 - SK66 6 HDPE f 40/3,7 79 1,58 80, SK66 - SK67 6 HDPE f 40/3,7 9 0,18 9,18 Przecisk pod j. bet SK67 - SK68 6 HDPE f 40/3, ,12 567, SK68 - SK68A 1 HDPE f 50/4,6 12 0,24 12,24 Przecisk pod torami 131. SK68 - SZ23 2 HDPE f 50/4,6 35 0,7 35, SK68 - SK69 6 HDPE f 40/3,7 71 1,42 72, SK69 - SK70 6 HDPE f 40/3,7 17 0,34 17,34 Przecisk pod j. asf SK70 - SK71 6 HDPE f 40/3, , , SK71 - SK72 6 HDPE f 40/3,7 27 0,54 27,54 Przecisk pod j. asf SK72 - SZ24 2 HDPE f 50/4,6 22 0,44 22, SK72 - SK73 6 HDPE f 40/3, ,62 235, SK73 - SK73A 1 HDPE f 40/3,7 75 1,5 76, SK73A - SK73B 1 HDPE f 40/3,7 7 0,14 7,14 Przecisk pod torem 140. SK73B - SK73C 1 HDPE f 40/3,7 27 0,54 27, SK73C - SK73D 1 HDPE f 40/3,7 15,5 0,31 15,81 Przecisk pod j. asf SK73D - SK73E 1 HDPE f 40/3,7 30 0,6 30, SK73E - SWPT6 1 HDPE f 40/3,7 5 0,1 5, SK73 - SK74 6 HDPE f 40/3,7 10 0,2 10,2 Przecisk pod torem 145. SK74 - SK74A 6 HDPE f 40/3, ,12 108, SK74A - SK74B 6 HDPE f 40/3,7 10 0,2 10,2 Przecisk pod j. asf SK74B - SK75 6 HDPE f 40/3, ,74 241,74 Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

32 Projekt numer KET 10b-0241P-10/ SK75 - SK76 6 HDPE f 40/3,7 9 0,18 9, SK76 - SK77 6 HDPE f 40/3,7 44 0,88 44, SK77 - SK78 6 HDPE f 40/3,7 15 0,3 15,3 Przecisk pod torami 151. SK78 - SW2 2 HDPE f 50/4,6 16 0,32 16, SK78 - SK79 6 HDPE f 40/3,7 32 0,64 32, SK79 - SK80 6 HDPE f 40/3,7 2 0,04 2, SK80 - SK81 6 HDPE f 40/3,7 12 0,24 12, SK81 - SK82 6 HDPE f 40/3,7 9 0,18 9, SK82 - SK83 6 HDPE f 40/3,7 34 0,68 34, SK83 - SK84 6 HDPE f 40/3,7 20 0,4 20, SK84 - SW3 6 HDPE f 40/3,7 8 0,16 8, SK52 - SK100 6 HDPE f 40/3,7 18 0,36 18,36 Przecisk pod torami 160. SK100 - SK101 6 HDPE f 40/3, ,14 874, SK101 - SK102 6 HDPE f 40/3,7 11 0,22 11,22 Przecisk pod j. asf SK102 - SZ25 2 HDPE f 50/4,6 28 0,56 28, SK102 - SK103 6 HDPE f 40/3, ,8 805, SK103 - SK104 6 HDPE f 40/3,7 21 0,42 21,42 Przecisk pod j. asf SK104 - SK105 6 HDPE f 40/3, ,62 286, SK105 - SZ26 2 HDPE f 50/4,6 13 0,26 13,26 Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

33 Projekt numer KET 10b-0241P-10/ Tabela 2 Zestawienie odcinków instalacyjnych kabla światłowodowego Odcinek Obiekty od - do W kanalizacji/ w Dł. Trasowa Wyłożenie w Zapasy [m] Długość L.p. W budynku [m] instalacyjny ziemi [m] [m] studniach/ falowanie Typ kabla a b a b optyczna [m] [m] 1. "A" SZ-1 SK ,54 741,54 22, ,79 Z-XOTKtsd 144j 2. "A-1" SK-2 SZ ,28 65,28 1, ,24 Z-XOTKtsd 48J 3. "B" SK-2 SK , ,46 52, ,18 Z-XOTKtsd 144j 2 4. "B-1" SK-4 SZ ,38 121,38 3, ,02 Z-XOTKtsd 48J 5. "C" SK-4 SK , ,84 48, ,56 Z-XOTKtsd 144j 6. "C-1" SK-6 SZ ,30 15,30 0, ,76 Z-XOTKtsd 48J 7. "D" SK-6 SK , ,94 44, ,22 Z-XOTKtsd 144j 8. "D-1" SK-8 SZ ,90 45,90 1, ,28 Z-XOTKtsd 48J 9. "E" SK-8 SK ,00 663,00 19, ,89 Z-XOTKtsd 144j 10. "E-1" SK-9 SW-PT1 5 33,66 38,66 1, ,67 Z-XOTKtsd 12J "F" SK-9 SK ,12 822,12 24, ,78 Z-XOTKtsd 144j 12. "F-1" SK-10 SZ ,58 29,58 0, ,47 Z-XOTKtsd 48J 13. "G" SK-10 SK , ,62 36, ,76 Z-XOTKtsd 144j 14. "G-1" SK-12 SZ ,97 23,97 0, ,69 Z-XOTKtsd 48J 15. "H" SK-12 SK , ,42 43, ,90 Z-XOTKtsd 144j 16. "H-1" SK-13 SZ ,87 18,87 0, ,44 Z-XOTKtsd 48J 17. "I" SK-13 SK , ,26 44, ,03 Z-XOTKtsd 144j 2 Dodatkowy zapas 50m w SK-3 3 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-9B. UWAGA 2. Odcinki instalacyjne "F" i "E" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-9 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

34 Projekt numer KET 10b-0241P-10/ "I-1" SK-16 SW-PT2 5 39,78 44,78 1, ,97 Z-XOTKtsd 12J "J" SK-16 SK ,20 316,20 9, ,69 Z-XOTKtsd 144j 20. "J-1" SK-17 SZ ,38 19,38 0, ,96 Z-XOTKtsd 48J 21. "K" SK-17 SK , ,34 51, ,35 Z-XOTKtsd 144j 22. "K-1" SK-21 SZ ,42 21,42 0, ,06 Z-XOTKtsd 48J 23. "L" SK-21 SK , ,40 38, ,26 Z-XOTKtsd 144j 24. "L-1" SK-22 SZ ,48 24,48 0, ,21 Z-XOTKtsd 48J 25. "M" SK-22 SK , ,67 40, ,71 Z-XOTKtsd 144j 26. "M-1" SK-27 SZ ,18 9,18 0, ,46 Z-XOTKtsd 48J 27. "N" SK-27 SK ,22 980,22 29, ,63 Z-XOTKtsd 144j 28. "N-1" SK-29 SW-PT3 5 43,35 48,35 1, ,65 Z-XOTKtsd 12J "O" SK-29 SK ,20 112,20 3, ,57 Z-XOTKtsd 144j 30. "O-1" SK-30 SZ ,24 12,24 0, ,61 Z-XOTKtsd 48J 31. "P" SK-30 SW , ,81 47, ,71 Z-XOTKtsd 144j 32. "Q" SW-1 SK , ,45 47, ,80 Z-XOTKtsd 144j 33. "Q-1" SK-37 SZ ,50 25,50 0, ,27 Z-XOTKtsd 48J 34. "R" SK-37 SK , ,46 52, ,18 Z-XOTKtsd 144j 35. "R-1" SK-39 SZ ,81 15,81 0, ,28 Z-XOTKtsd 48J 36. "S" SK-39 SK , ,94 32, ,98 Z-XOTKtsd 144j 37. "S-1" SK-41 SW-PT4 5 33,66 38,66 1, ,67 Z-XOTKtsd 12J 6 4 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-16B. UWAGA 2. Odcinki instalacyjne "I" i "J" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-16 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. 5 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-29B. UWAGA 2. Odcinki instalacyjne "N" i "O" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-29 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

35 Projekt numer KET 10b-0241P-10/ "T" SK-41 SK ,08 55,08 1, ,73 Z-XOTKtsd 144j 39. "T-1" SK-42 SZ ,48 24,48 0, ,21 Z-XOTKtsd 48J 40. "U" SK-42 SK , ,82 50, ,03 Z-XOTKtsd 144j 41. "U-1" SK-44 SZ ,14 7,14 0, ,35 Z-XOTKtsd 48J 42. "W" SK-44 SK , ,66 30, ,74 Z-XOTKtsd 144j 43. "W-1" SK-49 SZ ,57 3,57 0, ,68 Z-XOTKtsd 48J 44. "W-2" SK-49 Ist SZ 0, ,00 Z-XOTKtsd 24J 45. "X" SK-49 SK ,34 935,34 28, ,40 Z-XOTKtsd 144j 46. "X-1" SK-50 SZ ,32 16,32 0, ,81 Z-XOTKtsd 48J 47. "Y" SK-50 SK , ,36 43, ,75 Z-XOTKtsd 144j 48. "Y-1" SK-55 SZ ,38 70,38 2, ,49 Z-XOTKtsd 48J 49. "Z" SK-55 SK ,5 780,50 23, ,92 Z-XOTKtsd 144j 50. "Z-1" SK-58 SW-PT5 5 38,76 43,76 1, ,92 Z-XOTKtsd 12J "ZA" SK-58 SK ,82 857,82 25, ,55 Z-XOTKtsd 144j 52. "ZA-1" SK-62 SZ ,10 5,10 0, ,25 Z-XOTKtsd 48J 53. "ZB" SK-62 SK , ,74 39, ,12 Z-XOTKtsd 144j 54. "ZB-1" SK-65 SZ ,92 46,92 1, ,33 Z-XOTKtsd 48J 55. "ZC" SK-65 SK ,88 656,88 19, ,59 Z-XOTKtsd 144j 56. "ZC-1" SK-68 SZ ,70 35,70 1, ,77 Z-XOTKtsd 48J 57. "ZD" SK-68 SK , ,92 35, ,99 Z-XOTKtsd 144j 6 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-41B. UWAGA 2. Odcinki instalacyjne "S" i "T" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-41 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. 7 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-58B UWAGA 2. Odcinki instalacyjne "Z" i "ZA" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-58 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

36 Projekt numer KET 10b-0241P-10/ "ZD-1" SK-72 SZ ,44 22,44 0, ,11 Z-XOTKtsd 48J 59. "ZE" SK-72 SK ,62 235,62 7, ,69 Z-XOTKtsd 144j 60. "ZE-1" SK-73 SW-PT ,69 167,69 5, ,72 Z-XOTKtsd 12J "ZF" SK-73 SK ,62 439,62 13, ,81 Z-XOTKtsd 144j 62. "ZF-1" SK-78 SW ,32 23,32 0, ,81 Z-XOTKtsd 48J 63. "ZG" SK-78 SW ,34 126,34 3, ,92 Z-XOTKtsd 144j 64. "ZH" SK-50 SK , ,64 31, ,22 Z-XOTKtsd 72J 65. "ZH-1" SK-102 SZ ,56 28,56 0, ,42 Z-XOTKtsd 36J 66. "ZI" SK-102 SZ , ,10 33, ,91 Z-XOTKtsd 72J 8 UWAGA 1. Do podstacji trakcyjnej. Zapas po stronie "b" w studni SK-73E. UWAGA 2.Odcinki instalacyjne "ZE" i "ZF" kabla światłowodowego Z-XOTKtsd 144j traktować jako jeden odcinek fabrykacyjny. W studni SK-73 kabel wprowadzić do mufy przez otwór owalny. Należy przeciąć i rozszyć tylko jedną wyznaczoną do tego tubę. Pozostałe 11 tub pozostawić w całości i odpowiednio zabezpieczyć przed uszkodzeniem. Budowa kabla światłowodowego wzdłuż linii kolejowej WKD Projekt numer KET 10b-0241P-10/

PROJEKT WYKONAWCZY Projektant: Imię i nazwisko: Specjalność: Nr uprawnień: Podpis:

PROJEKT WYKONAWCZY Projektant: Imię i nazwisko: Specjalność: Nr uprawnień: Podpis: Inwestor: Jednostka projektowa: Miasto Łomża 18-400 Łomża ul. Stary Rynek 14 EGZ NR... Adres obiektu: woj. podlaskie, m. Łomża Nazwa projektu: Rozbudowa drogi powiatowej Nr 2604B w Łomży (ulic: Szosa Zambrowska
