1 Cyfrowy rejestrator wizyjny H.264 pracujący w czasie rzeczywistym WJ-HD kanałowy cyfrowy rejestrator wizyjny H.264 WJ-HD616 Wysoka jakość obrazu Niezawodność SD5 Link Cyfrowy rejestrator wizyjny

2 Doskonała jakość obrazu Profil High H.264 Platforma LSI UniPhier Panasonic UniPhier to zunifikowana platforma LSI firmy Panasonic przeznaczona do uniwersalnych zastosowań, w których wymagana jest wysoka jakość obrazu i dźwięku, przetwarzanie w czasie rzeczywistym oraz niski pobór mocy. Profil Baseline H.264 Profil High H.264 JPEG FALKOWA MPEG-4 Wykorzystując ogromne możliwości platformy UniPhier, firma Panasonic uzyskała zarówno wysoką jakość obrazu, jak i znakomity poziom kompresji dzięki profilowi High kompresji H.264. W efekcie wymagane przepustowość i wielkości przestrzeni zapisu ulegają zmniejszeniu nawet o 40% w porównaniu ze standardem MPEG-4. Full HD 1080i wraz z możliwością wyświetlania wieloekranowego Możliwe jest dołączenie dwóch monitorów o rozdzielczości Full HD 1080i (1920 x 1080) w celu wyświetlania obrazu bieżącego oraz obrazu bieżącego / odtwarzanego. Na dwóch monitorach mogą być również wyświetlane w czasie rzeczywistym obrazy z 16 kanałów o łącznej częstotliwości odświeżania 960 obrazów/s (NTSC) / 800 obrazów/s (PAL). Obraz bieżący / odtwarzanie Obraz bieżący Układ przy wyświetlaniu wieloekranowym (16 : 9) Układ przy wyświetlaniu wieloekranowym (4 : 3) 2 wyjścia Full HD * Dostępne są również 2 wyjścia całkowitego sygnału wizyjnego (BNC) Zapis w czasie rzeczywistym WJ-HD716 Field (Pole) : 480 / 400 obrazów/s = zapis 16-kanałowy w czasie rzeczywistym (NTSC / PAL) Frame (Ramka) : 240 / 200 obrazów/s = zapis 8-kanałowy w czasie rzeczywistym (NTSC / PAL) * Rejestrator WJ-HD616 obsługuje częstotliwości odświeżania pola 240 / 200 obrazów/s i ramki 120 / 100 obrazów/s (NTSC / PAL) Maks. 15 obrazów/s na kanał (Field), 7,5 obrazu/s na kanał (Frame) : NTSC Maks. 12,5 obrazów/s na kanał (Field), 6,25 obrazu/s na kanał (Frame) : PAL

3 Inteligentny system z kamerą SD5 Oszczędność przestrzeni dyskowej oraz łatwe wyszukiwanie dzięki alarmowi i-vmd (Inteligentna wizyjna detekcja ruchu) w kamerze SD5 Seria WV-CP500 Seria WV-CW500 Poprzez kabel koncentryczny Zapis uruchamiany alarmem i-vmd ze znacznikiem zdarzenia alarmowego Korzyść 1 Oszczędność przestrzeni dyskowej Efektywny zapis przyczyniający się do zmniejszenia całkowitych kosztów posiadania Korzyść 2 Łatwe wyszukiwanie z uwzględnieniem wielu zdarzeń alarmowych Usunięcie lub pozostawienie obiektu Wykrywanie intruza Czas trwania, kierunek Zmiana sceny i-vmd (Inteligentna wizyjna detekcja ruchu) Ta nowa, inteligentna funkcja przyczynia się do poprawy jakości obrazu realizowanej przy pomocy technologii Super Dynamic 5. Oprócz tego zapewnia efektywny i niezawodny dozór - zapobiega utracie kluczowych scen i umożliwia łatwe wyszukiwanie oraz oszczędność przestrzeni dyskowej w systemie zapisu. Wizyjna detekcja ruchu Obszar detekcji o wysokiej rozdzielczości wraz z zaawansowanym algorytmem analizy ruchu pozwalają na precyzyjne wykrywanie ruchu. Możliwe jest również wykrywanie obiektu stojącego i wykrywanie kierunku ruchu. Detekcja konwencjonalna Obiekty poruszające się w tle w rodzaju drzew, deszczu, cieni, fal są błędnie wykrywane jako ruch. Detekcja i-vmd i-vmd uczy się ruchów tła i wykrywa tylko obiekty ruchome, mogące stanowić przedmiot zainteresowania. Konfiguracja obszarów detekcji 8 x 6 Rozdzielczość detekcji 320 x 240 Detekcja obiektów Pozostawienie Pozostawione przedmioty mogą zostać wykryte i wskazane przy pomocy czerwonej ramki w celu ostrzeżenia przed potencjalnymi zagrożeniami. Usunięcie Fakt zniknięcia przedmiotów z określonego obszaru jest wykryty, a puste miejsca po nich wskazane przy pomocy czerwonej ramki w celu zaalarmowania o kradzieży. Człowiek pozostawia torbę. Pozostawiona torba zostaje wykryta i wskazana przy pomocy czerwonej ramki. Łatwa obsługa Prosty graficzny interfejs użytkownika (GUI) Utrzymanie podstawowej koncepcji rejestratora WJ-HD316A Interfejs użytkownika jest jeszcze łatwiejszy w obsłudze niż w rejestratorze WJ-HD316A - czytelna koncepcja i-pro Mysz służąca do normalnej obsługi i konfiguracji Port myszy umieszczony na płycie czołowej Mysz ułatwia obsługę urządzenia Człowiek zbliża się do laptopa. Mysz Wykryta zostaje nieobecność skradzionego laptopa, a puste miejsce po nim zaznaczone przy pomocy czerwonej ramki. Przykład

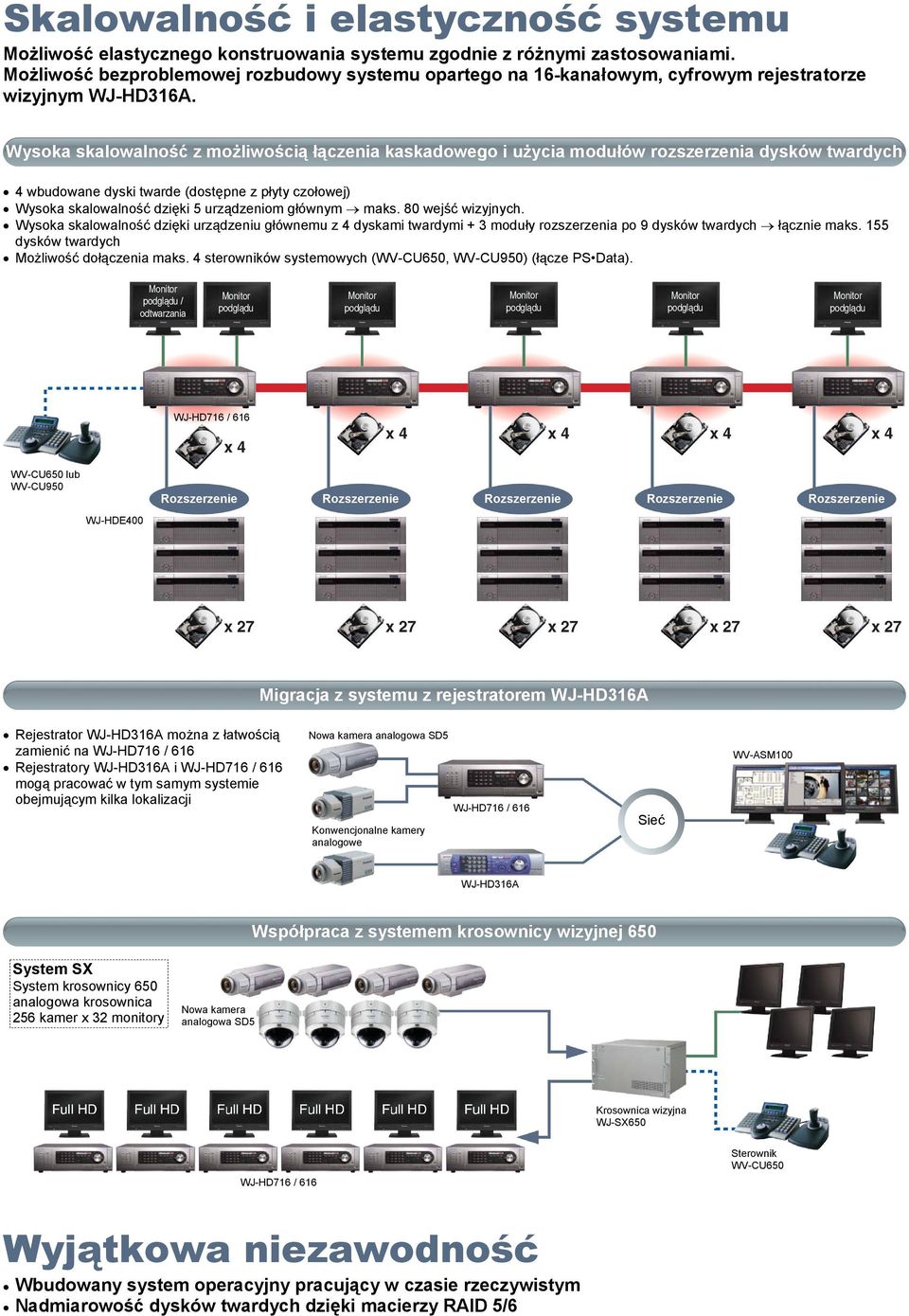

4 Skalowalność i elastyczność systemu Możliwość elastycznego konstruowania systemu zgodnie z różnymi zastosowaniami. Możliwość bezproblemowej rozbudowy systemu opartego na 16-kanałowym, cyfrowym rejestratorze wizyjnym WJ-HD316A. Wysoka skalowalność z możliwością łączenia kaskadowego i użycia modułów rozszerzenia dysków twardych 4 wbudowane dyski twarde (dostępne z płyty czołowej) Wysoka skalowalność dzięki 5 urządzeniom głównym maks. 80 wejść wizyjnych. Wysoka skalowalność dzięki urządzeniu głównemu z 4 dyskami twardymi + 3 moduły rozszerzenia po 9 dysków twardych łącznie maks. 155 dysków twardych Możliwość dołączenia maks. 4 sterowników systemowych (WV-CU650, WV-CU950) (łącze PS Data). / odtwarzania WV-CU650 lub WV-CU950 WJ-HDE400 Rozszerzenie Rozszerzenie Rozszerzenie Rozszerzenie Rozszerzenie Migracja z systemu z rejestratorem WJ-HD316A Rejestrator WJ-HD316A można z łatwością zamienić na Rejestratory WJ-HD316A i mogą pracować w tym samym systemie obejmującym kilka lokalizacji Nowa kamera analogowa SD5 Konwencjonalne kamery analogowe WJ-HD316A Współpraca z systemem krosownicy wizyjnej 650 System SX System krosownicy 650 analogowa krosownica 256 kamer x 32 monitory Nowa kamera analogowa SD5 Krosownica wizyjna WJ-SX650 Sterownik WV-CU650 Wyjątkowa niezawodność Wbudowany system operacyjny pracujący w czasie rzeczywistym Nadmiarowość dysków twardych dzięki macierzy RAID 5/6

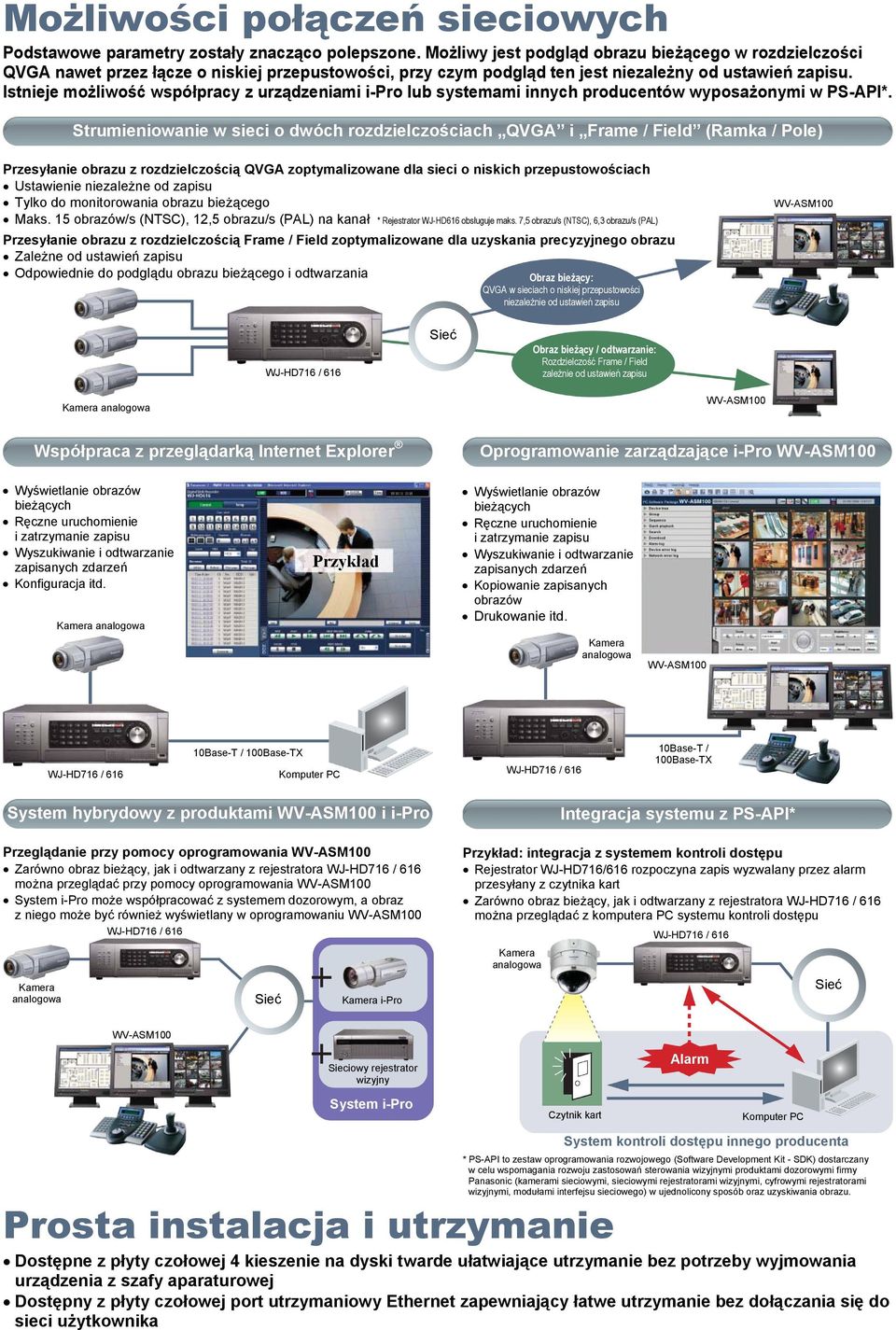

5 Możliwości połączeń sieciowych Podstawowe parametry zostały znacząco polepszone. Możliwy jest podgląd obrazu bieżącego w rozdzielczości QVGA nawet przez łącze o niskiej przepustowości, przy czym podgląd ten jest niezależny od ustawień zapisu. Istnieje możliwość współpracy z urządzeniami i-pro lub systemami innych producentów wyposażonymi w PS-API*. Strumieniowanie w sieci o dwóch rozdzielczościach QVGA i Frame / Field (Ramka / Pole) Przesyłanie obrazu z rozdzielczością QVGA zoptymalizowane dla sieci o niskich przepustowościach Ustawienie niezależne od zapisu Tylko do monitorowania obrazu bieżącego Maks. 15 obrazów/s (NTSC), 12,5 obrazu/s (PAL) na kanał * Rejestrator WJ-HD616 obsługuje maks. 7,5 obrazu/s (NTSC), 6,3 obrazu/s (PAL) Przesyłanie obrazu z rozdzielczością Frame / Field zoptymalizowane dla uzyskania precyzyjnego obrazu Zależne od ustawień zapisu Odpowiednie do obrazu bieżącego i odtwarzania Obraz bieżący: QVGA w sieciach o niskiej przepustowości niezależnie od ustawień zapisu Obraz bieżący / odtwarzanie: Rozdzielczość Frame / Field zależnie od ustawień zapisu Kamera analogowa Współpraca z przeglądarką Internet Explorer Oprogramowanie zarządzające i-pro Wyświetlanie obrazów bieżących Ręczne uruchomienie i zatrzymanie zapisu Wyszukiwanie i odtwarzanie zapisanych zdarzeń Konfiguracja itd. Kamera analogowa Przykład Wyświetlanie obrazów bieżących Ręczne uruchomienie i zatrzymanie zapisu Wyszukiwanie i odtwarzanie zapisanych zdarzeń Kopiowanie zapisanych obrazów Drukowanie itd. Kamera analogowa 10Base-T / 100Base-TX Komputer PC 10Base-T / 100Base-TX System hybrydowy z produktami i i-pro Integracja systemu z PS-API* Przeglądanie przy pomocy oprogramowania Przykład: integracja z systemem kontroli dostępu Zarówno obraz bieżący, jak i odtwarzany z rejestratora można przeglądać przy pomocy oprogramowania Rejestrator WJ-HD716/616 rozpoczyna zapis wyzwalany przez alarm przesyłany z czytnika kart System i-pro może współpracować z systemem dozorowym, a obraz z niego może być również wyświetlany w oprogramowaniu Zarówno obraz bieżący, jak i odtwarzany z rejestratora można przeglądać z komputera PC systemu kontroli dostępu Kamera analogowa Kamera i-pro Kamera analogowa Sieciowy rejestrator wizyjny System i-pro Czytnik kart Komputer PC System kontroli dostępu innego producenta * PS-API to zestaw oprogramowania rozwojowego (Software Development Kit - SDK) dostarczany w celu wspomagania rozwoju zastosowań sterowania wizyjnymi produktami dozorowymi firmy Panasonic (kamerami sieciowymi, sieciowymi rejestratorami wizyjnymi, cyfrowymi rejestratorami wizyjnymi, modułami interfejsu sieciowego) w ujednolicony sposób oraz uzyskiwania obrazu. Prosta instalacja i utrzymanie Dostępne z płyty czołowej 4 kieszenie na dyski twarde ułatwiające utrzymanie bez potrzeby wyjmowania urządzenia z szafy aparaturowej Dostępny z płyty czołowej port utrzymaniowy Ethernet zapewniający łatwe utrzymanie bez dołączania się do sieci użytkownika

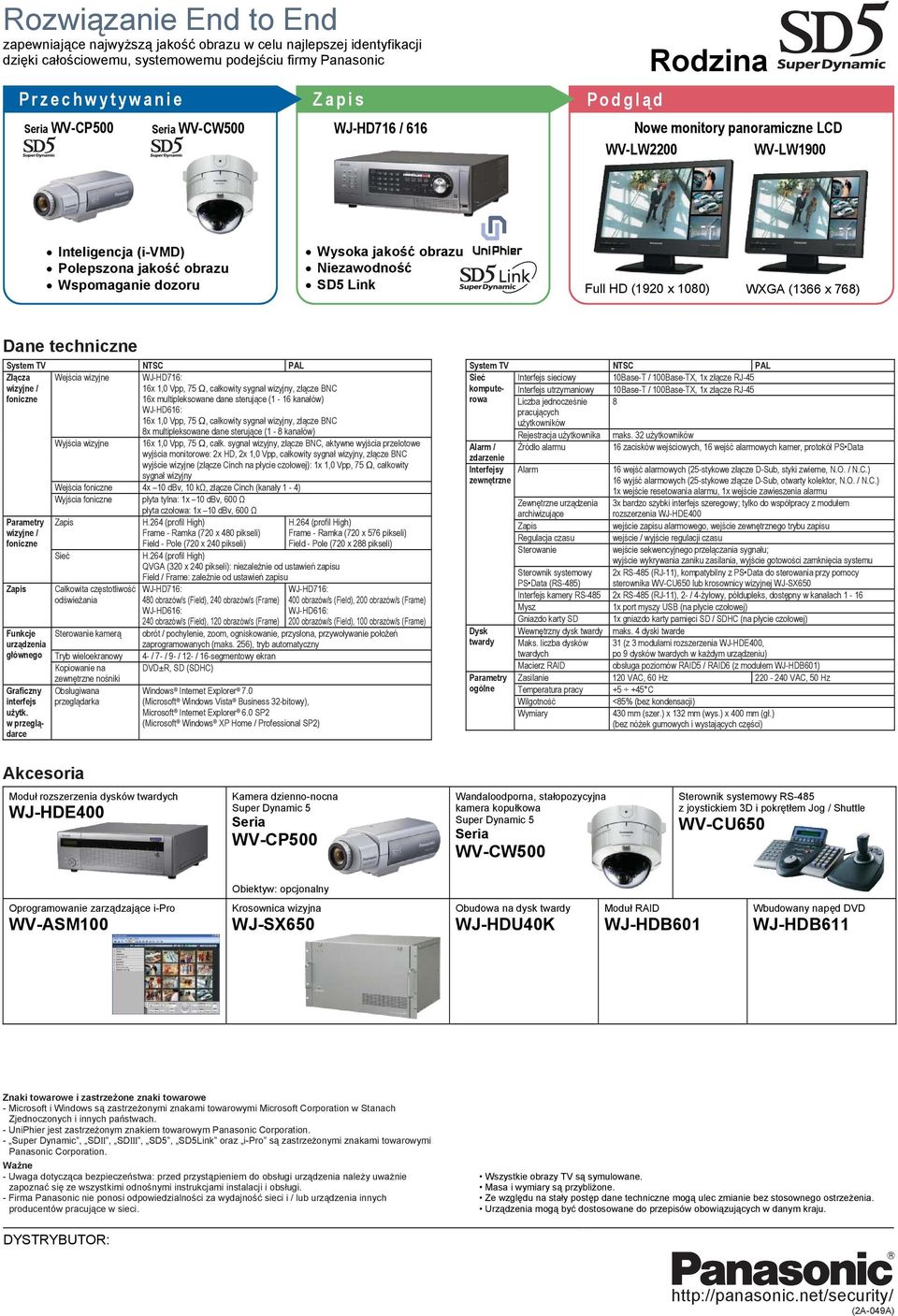

6 Rozwiązanie End to End zapewniające najwyższą jakość obrazu w celu najlepszej identyfikacji dzięki całościowemu, systemowemu podejściu firmy Panasonic Rodzina Przechwytywanie Zapis Podglą d Seria b WV-CP500 Seria WV-CW500 Nowe monitory panoramiczne LCD WV-LW2200 WV-LW1900 Inteligencja (i-vmd) Polepszona jakość obrazu Wspomaganie dozoru Wysoka jakość obrazu Niezawodność SD5 Link Full HD (1920 x 1080) WXGA (1366 x 768) Dane techniczne System TV NTSC PAL Złącza wizyjne / foniczne Wejścia wizyjne WJ-HD716: 16x 1,0 Vpp, 75 Ω, całkowity sygnał wizyjny, złącze BNC 16x multipleksowane dane sterujące (1-16 kanałów) WJ-HD616: 16x 1,0 Vpp, 75 Ω, całkowity sygnał wizyjny, złącze BNC 8x multipleksowane dane sterujące (1-8 kanałów) Wyjścia wizyjne 16x 1,0 Vpp, 75 Ω, całk. sygnał wizyjny, złącze BNC, aktywne wyjścia przelotowe wyjścia monitorowe: 2x HD, 2x 1,0 Vpp, całkowity sygnał wizyjny, złącze BNC wyjście wizyjne (złącze Cinch na płycie czołowej): 1x 1,0 Vpp, 75 Ω, całkowity sygnał wizyjny Wejścia foniczne 4x 10 dbv, 10 kω, złącze Cinch (kanały 1-4) Wyjścia foniczne płyta tylna: 1x 10 dbv, 600 Ω płyta czołowa: 1x 10 dbv, 600 Ω Parametry wizyjne / foniczne Zapis Funkcje urządzenia głównego Graficzny interfejs użytk. w przeglądarce Zapis Całkowita częstotliwość odświeżania Sterowanie kamerą Tryb wieloekranowy Kopiowanie na zewnętrzne nośniki Obsługiwana przeglądarka H.264 (profil High) Frame - Ramka (720 x 480 pikseli) Field - Pole (720 x 240 pikseli) H.264 (profil High) QVGA (320 x 240 pikseli): niezależnie od ustawień zapisu Field / Frame: zależnie od ustawień zapisu WJ-HD716: 480 obrazów/s (Field), 240 obrazów/s (Frame) WJ-HD616: 240 obrazów/s (Field), 120 obrazów/s (Frame) H.264 (profil High) Frame - Ramka (720 x 576 pikseli) Field - Pole (720 x 288 pikseli) WJ-HD716: 400 obrazów/s (Field), 200 obrazów/s (Frame) WJ-HD616: 200 obrazów/s (Field), 100 obrazów/s (Frame) obrót / pochylenie, zoom, ogniskowanie, przysłona, przywoływanie położeń zaprogramowanych (maks. 256), tryb automatyczny 4- / 7- / 9- / 12- / 16-segmentowy ekran DVD±R, SD (SDHC) Windows Internet Explorer 7.0 (Microsoft Windows Vista Business 32-bitowy), Microsoft Internet Explorer 6.0 SP2 (Microsoft Windows XP Home / Professional SP2) System TV NTSC PAL Interfejs sieciowy 10Base-T / 100Base-TX, 1x złącze RJ-45 komputerowa Interfejs utrzymaniowy 10Base-T / 100Base-TX, 1x złącze RJ-45 Liczba jednocześnie pracujących użytkowników 8 Rejestracja użytkownika maks. 32 użytkowników / Źródło alarmu 16 zacisków wejściowych, 16 wejść alarmowych kamer, protokół PS Data zdarzenie Interfejsy zewnętrzne 16 wejść alarmowych (25-stykowe złącze D-Sub, styki zwierne, N.O. / N.C.) 16 wyjść alarmowych (25-stykowe złącze D-Sub, otwarty kolektor, N.O. / N.C.) 1x wejście resetowania alarmu, 1x wejście zawieszenia alarmu Zewnętrzne urządzenia archiwizujące 3x bardzo szybki interfejs szeregowy; tylko do współpracy z modułem rozszerzenia WJ-HDE400 Zapis wejście zapisu alarmowego, wejście zewnętrznego trybu zapisu Regulacja czasu wejście / wyjście regulacji czasu Sterowanie wejście sekwencyjnego przełączania sygnału; wyjście wykrywania zaniku zasilania, wyjście gotowości zamknięcia systemu Sterownik systemowy PS Data (RS-485) 2x RS-485 (RJ-11), kompatybilny z PS Data do sterowania przy pomocy sterownika WV-CU650 lub krosownicy wizyjnej WJ-SX650 Interfejs kamery RS-485 2x RS-485 (RJ-11), 2- / 4-żyłowy, półdupleks, dostępny w kanałach 1-16 Mysz 1x port myszy USB (na płycie czołowej) Gniazdo karty SD 1x gniazdo karty pamięci SD / SDHC (na płycie czołowej) Dysk Wewnętrzny dysk twardy maks. 4 dyski twarde twardy Maks. liczba dysków twardych 31 (z 3 modułami rozszerzenia WJ-HDE400, po 9 dysków twardych w każdym urządzeniu) Macierz RAID obsługa poziomów RAID5 / RAID6 (z modułem WJ-HDB601) Parametry Zasilanie 120 VAC, 60 Hz VAC, 50 Hz ogólne Temperatura pracy C Wilgotność <85% (bez kondensacji) Wymiary 430 mm (szer.) x 132 mm (wys.) x 400 mm (gł.) (bez nóżek gumowych i wystających części) Akcesoria Moduł rozszerzenia dysków twardych WJ-HDE400 Kamera dzienno-nocna Super Dynamic 5 Seria WV-CP500 Wandaloodporna, stałopozycyjna kamera kopułkowa Super Dynamic 5 Seria WV-CW500 Sterownik systemowy RS-485 z joystickiem 3D i pokrętłem Jog / Shuttle WV-CU650 Obiektyw: opcjonalny Oprogramowanie zarządzające i-pro Krosownica wizyjna WJ-SX650 Obudowa na dysk twardy WJ-HDU40K Moduł RAID WJ-HDB601 Wbudowany napęd DVD WJ-HDB611 Znaki towarowe i zastrzeżone znaki towarowe - Microsoft i Windows są zastrzeżonymi znakami towarowymi Microsoft Corporation w Stanach Zjednoczonych i innych państwach. - UniPhier jest zastrzeżonym znakiem towarowym Panasonic Corporation. - Super Dynamic, SDII, SDIII, SD5, SD5Link oraz i-pro są zastrzeżonymi znakami towarowymi Panasonic Corporation. Ważne - Uwaga dotycząca bezpieczeństwa: przed przystąpieniem do obsługi urządzenia należy uważnie zapoznać się ze wszystkimi odnośnymi instrukcjami instalacji i obsługi. - Firma Panasonic nie ponosi odpowiedzialności za wydajność sieci i / lub urządzenia innych producentów pracujące w sieci. Wszystkie obrazy TV są symulowane. Masa i wymiary są przybliżone. Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia. Urządzenia mogą być dostosowane do przepisów obowiązujących w danym kraju. DYSTRYBUTOR: (2A-049A)
