1 itrak System inteligentnego sterowania transportem Zwiększa elastyczność i wydajność maszyny podnosząc całkowitą produktywność

2 itrak System inteligentnego sterowania transportem Przełom w zakresie szybkiego i elastycznego sterowania ruchem SZYBSZE ZMIANY PROCESÓW PRODUKCYJNYCH

3 Zmiany wymagań klienta mogą prowadzić do konieczności dostarczania krótszych serii produktów, które wymagają szybszej zmiany ustawień procesów produkcyjnych i większej elastyczności maszyn. Może przy tym pojawić się potrzeba optymalizacji wydajności oraz zwiększenia rentowności przy jednoczesnej redukcji kosztów. Rozwiązaniem jest system itrak, stanowiący nowe podejście do sterowania ruchem, który daje możliwość uwolnienia się od konieczności stosowania technologii wykorzystujących elementy mechaniczne lub siłowniki. itrak to innowacyjny system transportowy pomagający w efektywniejszym wykorzystaniu posiadanych maszyn. Rewolucyjna technologia systemu itrak umożliwia niezależne sterowanie wieloma magnetycznie napędzanymi elementami transportującymi poruszającymi się po prostych i zakrzywionych torach. Podwyższona produktywność Dzięki zwiększeniu szybkości i poprawieniu elastyczności, użytkownicy końcowi mogą oczekiwać wyższej produktywności. Mniej złożone systemy dla producentów maszyn Dzięki zastosowaniu systemu itrak, konstruktorzy maszyn i wyposażenia mogą je w łatwiejszy sposób dostosowywać do konkretnych potrzeb, ograniczając ich mechaniczną złożoność i zapewniając lepszą wydajność. Łatwość obsługi Systemy itrak minimalizują potrzebę obsługi przy zwiększonej wydajności oraz ograniczają rozmiary maszyn, co pomaga producentom lepiej wykorzystać powierzchnię produkcyjną. KRÓTKIE SERIE PRODUKCYJNE STAJĄ SIĘ RENTOWNE ZWIĘKSZONA ELASTYCZNOŚĆ MASZYN

4 itrak System inteligentnego sterowania transportem Nowa generacja systemów sterowania ruchem Dawniej sterowanie ruchem odbywało się przy zastosowaniu rozwiązań mechanicznych łańcuchów, pasów, przekładni i ruchomych belek. Te rozwiązania mechaniczne charakteryzowały się ograniczoną elastycznością, wysokim zużyciem energii oraz bardzo wysokimi kosztami utrzymania. itrak to krok naprzód w dziedzinie sterowania transportem, eliminujący stosowane w przeszłości, napędzane obrotowo łańcuchy napędowe, pasy i przekładnie. Rozwiązania mechaniczne zastępowane są prostymi, efektywnymi profilami programowymi zmieniającymi definicje prędkości i elastyczności w automatyce.

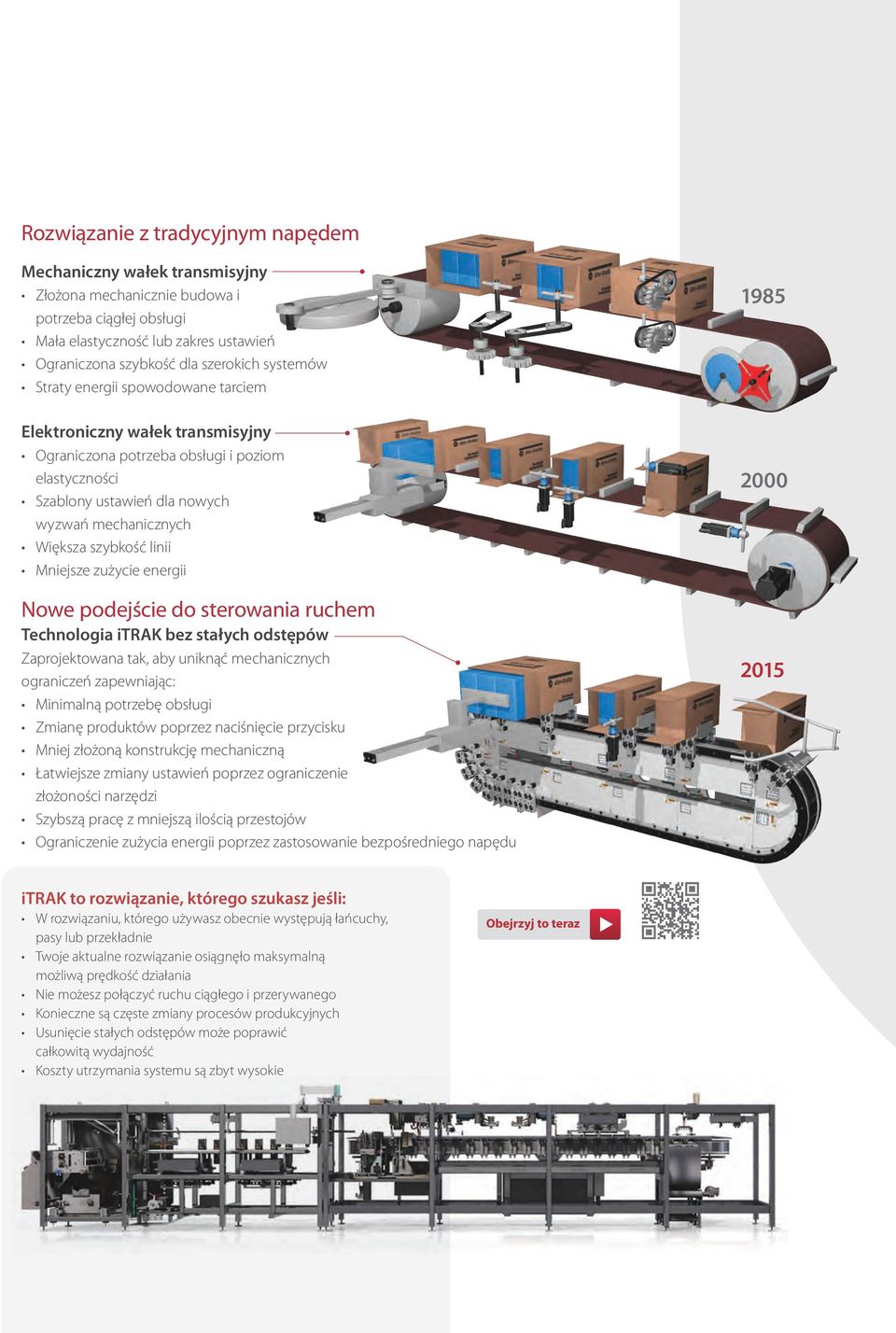

5 Rozwiązanie z tradycyjnym napędem Mechaniczny wałek transmisyjny Złożona mechanicznie budowa i potrzeba ciągłej obsługi Mała elastyczność lub zakres ustawień Ograniczona szybkość dla szerokich systemów Straty energii spowodowane tarciem Elektroniczny wałek transmisyjny Ograniczona potrzeba obsługi i poziom elastyczności Szablony ustawień dla nowych wyzwań mechanicznych Większa szybkość linii Mniejsze zużycie energii Nowe podejście do sterowania ruchem Technologia itrak bez stałych odstępów Zaprojektowana tak, aby uniknąć mechanicznych ograniczeń zapewniając: Minimalną potrzebę obsługi Zmianę produktów poprzez naciśnięcie przycisku Mniej złożoną konstrukcję mechaniczną Łatwiejsze zmiany ustawień poprzez ograniczenie złożoności narzędzi Szybszą pracę z mniejszą ilością przestojów Ograniczenie zużycia energii poprzez zastosowanie bezpośredniego napędu itrak to rozwiązanie, którego szukasz jeśli: W rozwiązaniu, którego używasz obecnie występują łańcuchy, pasy lub przekładnie Twoje aktualne rozwiązanie osiągnęło maksymalną możliwą prędkość działania Nie możesz połączyć ruchu ciągłego i przerywanego Konieczne są częste zmiany procesów produkcyjnych Usunięcie stałych odstępów może poprawić całkowitą wydajność Koszty utrzymania systemu są zbyt wysokie Obejrzyj to teraz Bezpieczeństwo

6 Dlaczego system itrak jest przełomowym rozwiązaniem w sterowaniu transportem itrak jest nowoczesnym rozwiązaniem mogącym sprostać wyzwaniom z zakresu sterowania transportem, zapewniającym elastyczność przy jednoczesnym znaczącym zwiększeniu wydajności. Niezależne elementy transportujące systemu itrak dają projektantom maszyn możliwość zaprojektowania maszyny bez stałych odstępów, która może być w łatwy sposób dopasowana do poszczególnych zastosowań. itrak zmiana na lepsze AGR Analiza krwi Obejrzyj to teraz Myślę, że system itrak ma przed sobą obiecującą przyszłość, a my przyglądamy się mu z myślą o innych zastosowaniach, aby zastąpić wskaźnikowanie przy użyciu mechanizmów krzywkowych. Derek Beattie, Electrical Design Manager w AGR Automation Cama Group Pakowanie Obejrzyj to teraz System itrak dopomógł firmie Cama w wyprodukowaniu maszyn oferujących liczne korzyści dla użytkowników końcowych: zoptymalizowana zmiana formatu, zmniejszone rozmiary maszyny, mniejsze potrzeby w zakresie obsługi i oszczędność energii. Riccardo Panepinto, Operations Director, Cama Group

7 Wysoki zakres ładowności: 0 kg kg+ Masa ładunków jest wyznaczana przez konstrukcję łożysk i wymagania dotyczące przyspieszenia. Wysoki zakres prędkości: > 5 m/s Prędkość, jaką zapewniają silniki liniowe jest znacznie wyższa od osiąganej przez tradycyjne rozwiązania mechaniczne. Filozofia projektowa On-Machine System zaprojektowany i zweryfikowany jako spełniający nornę IP65. Niespotykana elastyczność Dzięki systemowi itrak, zmiana rozmiaru opakowania lub ustawień sortowania może zostać przeprowadzona za pomocą naciśnięcia przycisku, a wszystko można zaprogramować wykorzystując oprogramowanie Studio 5000 Logix Designer. Zintegrowana Architektura itrak jest częścią systemu Zintegrowanej Architektury (Integrated Architecture ) firmy Rockwell Automation, która pozwala dostarczać elastyczne maszyny dla producentów wykorzystujących technikę zarządzania Just-In-Time, przy czym wydajność tych urządzeń znacznie wykracza poza tą, jaką można osiągnąć za pomocą tradycyjnych technologii mechanicznych. Najważniejsze jest serwosterowanie będące podstawą systemu Dotychczas stosowane serwomotory były obrotowe lub liniowe. itrak łączy te dwie koncepcje w efektywne rozwiązanie transportowe zapewniające liniowy lub obrotowy ruch w jednym systemie, co w rezultacie zapewnia całkowicie nowe podejście do sterowania transportem. Większe prędkości liniowe Dzięki zastosowaniu niezależnych, programowalnych elementów transportujących, prędkość oraz przyspieszenie systemu itrak są znacząco większe niż w przypadku tradycyjnych rozwiązań mechanicznych takich, jak łańcuchy czy pasy. Mniejsze wymagania w zakresie utrzymania systemu itrak został tak zaprojektowany, aby wykorzystywać jak najmniej ruchomych części. Elementy transportujące zostały sztywno połączone z konstrukcją, a wytrzymałe łożyska i szyny prowadzące mogą znacząco skrócić czasy przestoju związane z konserwacją.

8 Zwiększona prędkość liniowa i elastyczność lepsze pod każdym względem Najważniejsze, co konstruktor maszyn może zaoferować, to usprawnienie procesu, do jakiego są przeznaczone. System itrak uwalnia projektantów maszyn od ograniczeń związanych z projektowaniem krzywek mechanicznych, co pozwala na skoncentrowanie się na procesie, programowaniu i opracowywaniu przełomowych innowacji. Większa prędkość liniowa + Szybsze zm Wiodący konstruktorzy maszyn na całym świecie projektują swoje produkty najnowszej generacji wykorzystując system itrak. Te nowe maszyny, znajdujące zastosowanie do pakowania kartonów, napełniania woreczków i opakowań kartonowych, segregowania, montażu urządzeń, także w przemyśle biotechnologicznym, są najlepsze w swojej klasie pod względem wydajności i niskich czasów przestoju. Jednocześnie, użytkownicy końcowi, którzy zastosowali te maszyny notują zwroty z inwestycji znacznie przewyższające oczekiwania. Korzyści dla producentów: Poprawione wskaźniki produkcji o 50% lub więcej Skrócone czasy przestojów spowodowane zmianą ustawień urządzeń Mniejsza powierzchnia zajmowana przez maszyny Krótsze serie mogą być nadal rentowne Rzadsze przeglądy okresowe Korzyści dla dostawców maszyn: Najlepsza na rynku wydajność maszyn o 50% lub więcej Zwiększona elastyczność w ramach pojedynczego projektu Zwiększenie wartości dodanej dla klientów Zróżnicowany kształt maszyn Mniejsze maszyny z prostszą mechaniką

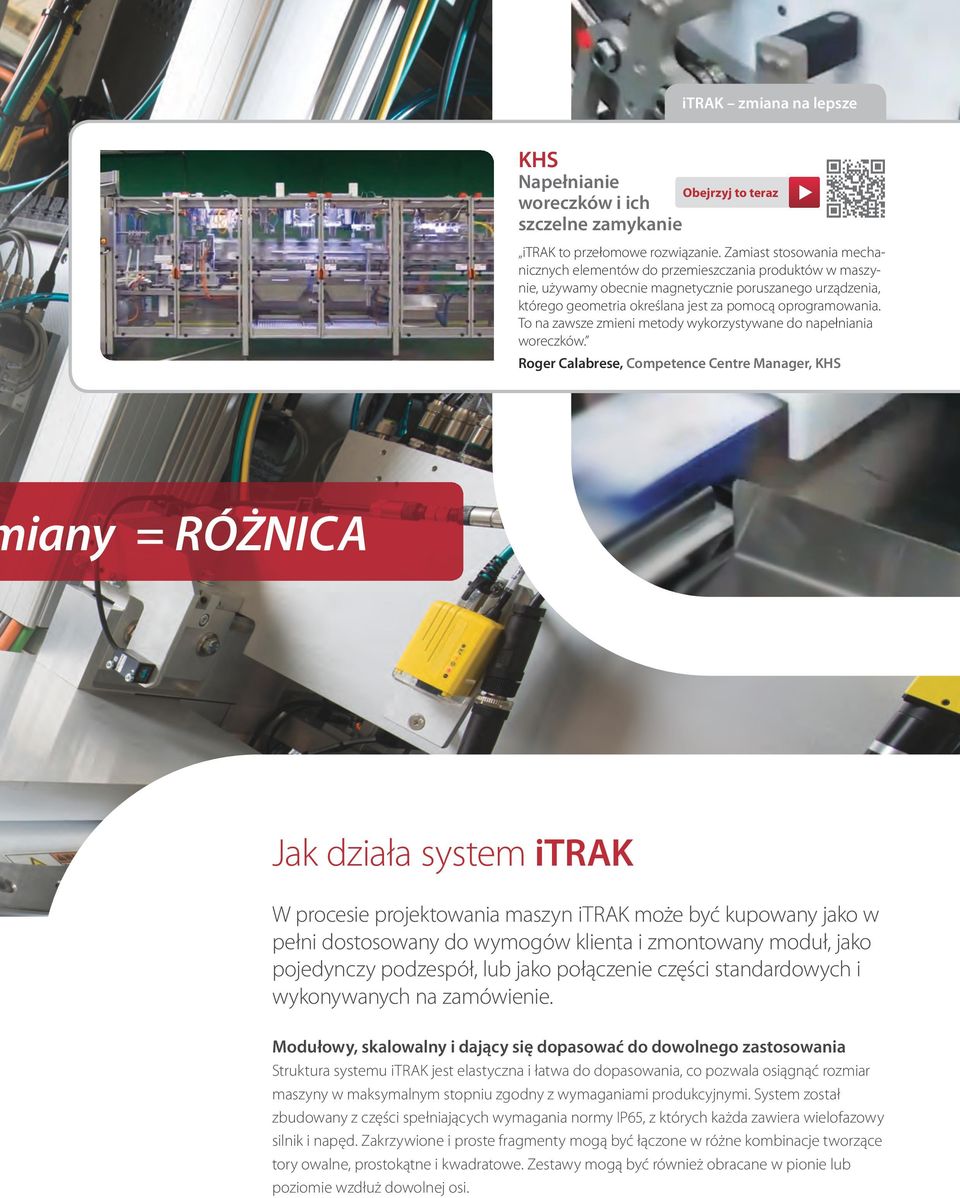

9 itrak zmiana na lepsze KHS Napełnianie woreczków i ich szczelne zamykanie Obejrzyj to teraz itrak to przełomowe rozwiązanie. Zamiast stosowania mechanicznych elementów do przemieszczania produktów w maszynie, używamy obecnie magnetycznie poruszanego urządzenia, którego geometria określana jest za pomocą oprogramowania. To na zawsze zmieni metody wykorzystywane do napełniania woreczków. Roger Calabrese, Competence Centre Manager, KHS iany = RÓŻNICA Jak działa system itrak W procesie projektowania maszyn itrak może być kupowany jako w pełni dostosowany do wymogów klienta i zmontowany moduł, jako pojedynczy podzespół, lub jako połączenie części standardowych i wykonywanych na zamówienie. Modułowy, skalowalny i dający się dopasować do dowolnego zastosowania Struktura systemu itrak jest elastyczna i łatwa do dopasowania, co pozwala osiągnąć rozmiar maszyny w maksymalnym stopniu zgodny z wymaganiami produkcyjnymi. System został zbudowany z części spełniających wymagania normy IP65, z których każda zawiera wielofazowy silnik i napęd. Zakrzywione i proste fragmenty mogą być łączone w różne kombinacje tworzące tory owalne, prostokątne i kwadratowe. Zestawy mogą być również obracane w pionie lub poziomie wzdłuż dowolnej osi.

10 Dane techniczne Elementy systemu itrak Seryjne elementy systemu itrak Prostoliniowe i zakrzywione pod katem 90 elementy z liniowymi silnikami dostępne w standardowych długościach 400 mm Dostępne są różne wartości znamionowe siły z różnymi rozmiarami cewek 50 mm, 100 mm i 150 mm Połączenia do konfiguracji owalnych, kwadratowych lub prostokątnych o dowolnej długości Każda sekcja silnikowa zawiera wielofazowy napęd i enkoder absolutny Moduł zasilania i sterowania (PCM) Skalowalny zasilacz Wyjście V AC 50/60 Hz Elementy transportujące Dostępne w standardowych rozmiarach odpowiednich dla danego silnika lub zaprojektowanych na zamówienie zgodnie z wymaganiami zastosowania wykorzystywanego przez klienta Dostępne do pracy ze standardowymi lub wykonywanymi na zamówienie prowadnicami łożysk Bramka itrak Interfejs EtherNet/IP do elementów systemu itrak itrak konfiguracja robocza Stojąca pod kątem 90 Pionowa Pozioma

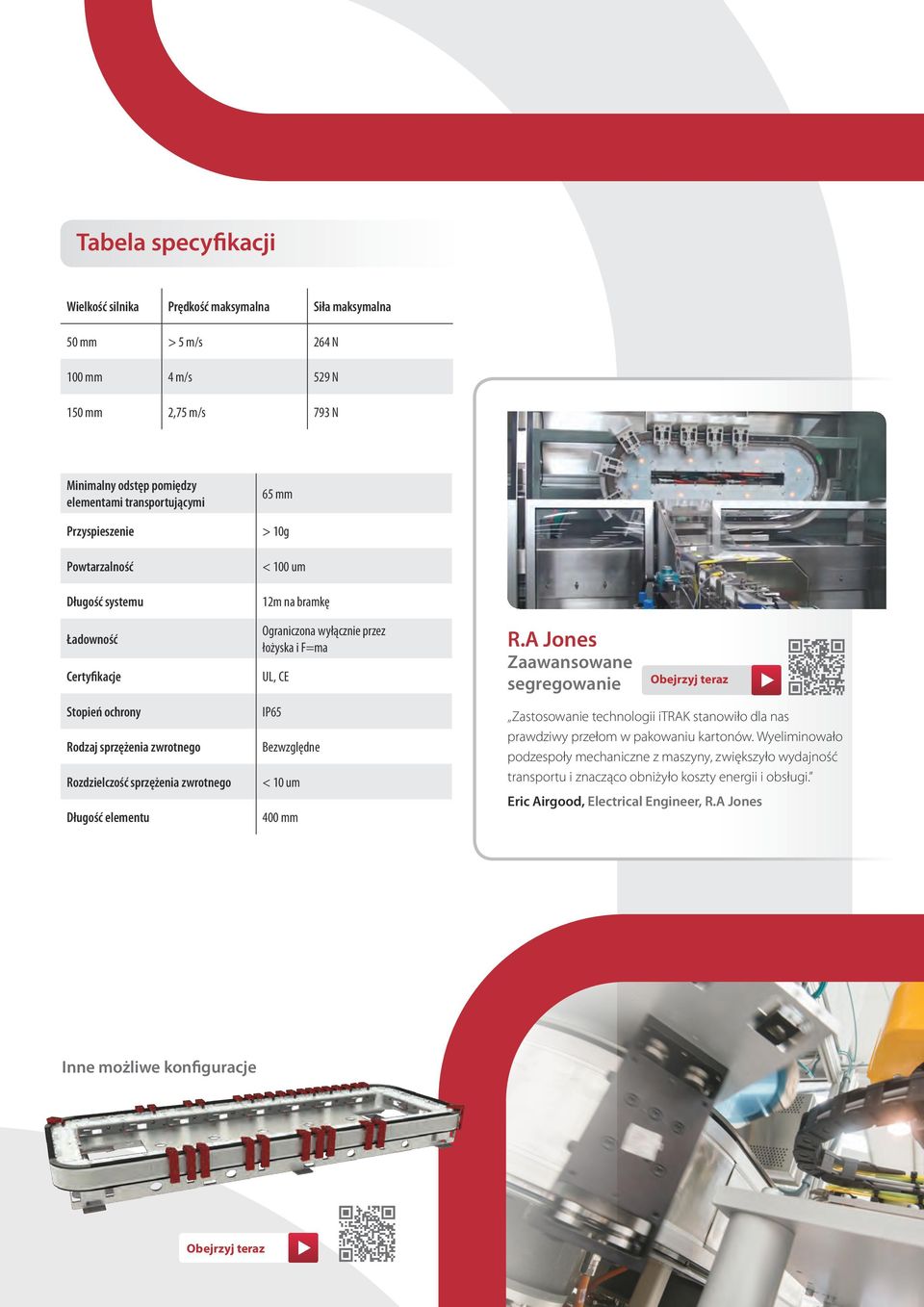

11 Tabela specyfikacji Wielkość silnika Prędkość maksymalna Siła maksymalna 50 mm > 5 m/s 264 N 100 mm 4 m/s 529 N 150 mm 2,75 m/s 793 N Minimalny odstęp pomiędzy elementami transportującymi Przyspieszenie Powtarzalność Długość systemu Ładowność Certyfikacje Stopień ochrony Rodzaj sprzężenia zwrotnego Rozdzielczość sprzężenia zwrotnego Długość elementu 65 mm > 10g < 100 um 12m na bramkę Ograniczona wyłącznie przez łożyska i F=ma UL, CE IP65 Bezwzględne < 10 um 400 mm R.A Jones Zaawansowane segregowanie Obejrzyj teraz Zastosowanie technologii itrak stanowiło dla nas prawdziwy przełom w pakowaniu kartonów. Wyeliminowało podzespoły mechaniczne z maszyny, zwiększyło wydajność transportu i znacząco obniżyło koszty energii i obsługi. Eric Airgood, Electrical Engineer, R.A Jones Inne możliwe konfiguracje Obejrzyj teraz
