DYKTAFON CYFROWY SZCZEGÓŁOWA INSTRUKCJA OBSŁUGI

Transkrypt

1 DYKTAFON CYFROWY SZCZEGÓŁOWA INSTRUKCJA OBSŁUGI Dziękujemy Państwu za zakup dyktafonu cyfrowego firmy Olympus. Prosimy o przeczytanie tej instrukcji obsługi w celu uzyskania informacji na temat prawidłowego i bezpiecznego korzystania z tego urządzenia. Instrukcję obsługi należy zachować do użytku w przyszłości. W celu uzyskania odpowiedniej jakości nagrań zalecamy przetestowanie działania funkcji i poziomu nagrywania. Zarejestruj swój produkt na register i otrzymaj dodatkowe korzyści od Olympus!

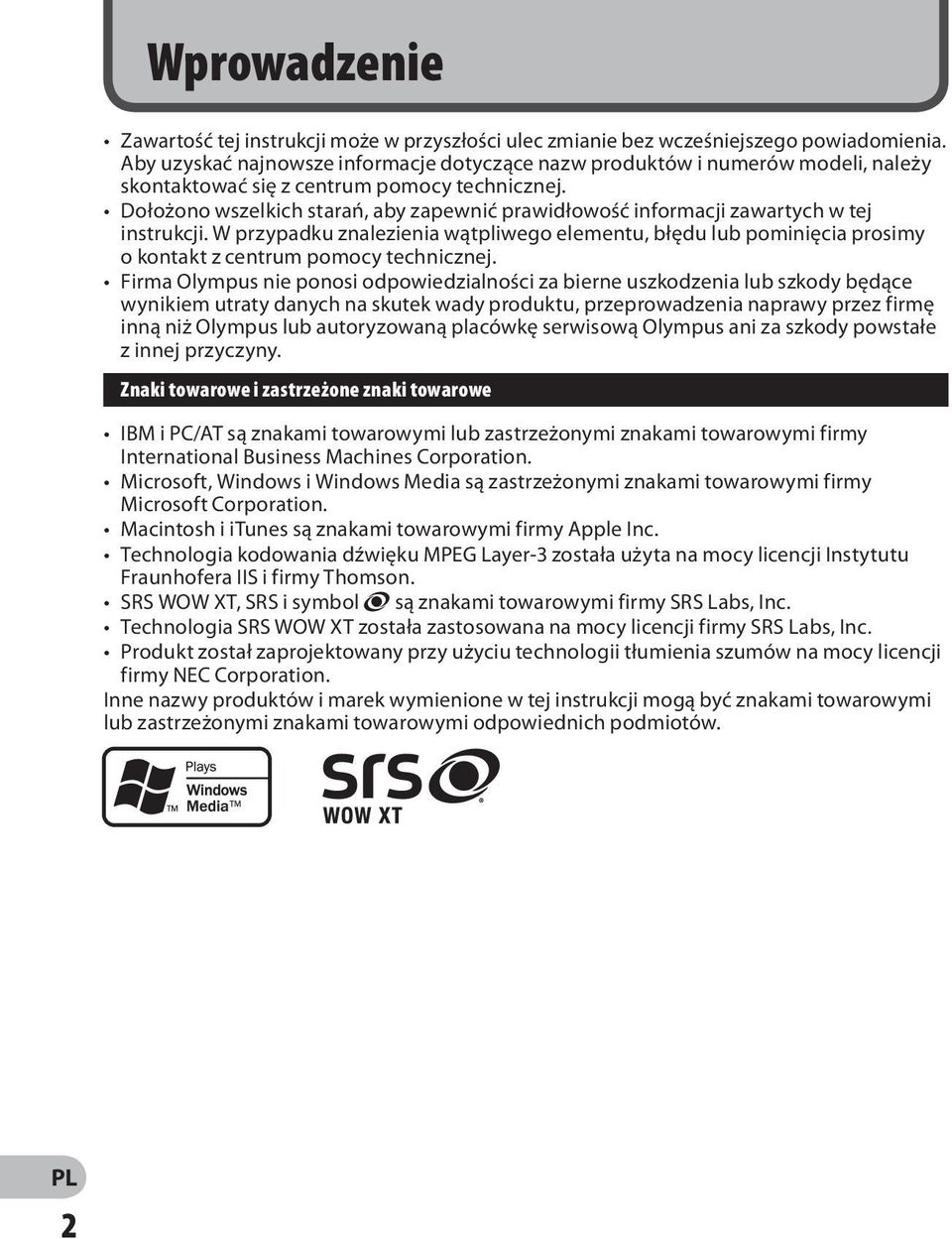

2 Wprowadzenie Zawartość tej instrukcji może w przyszłości ulec zmianie bez wcześniejszego powiadomienia. Aby uzyskać najnowsze informacje dotyczące nazw produktów i numerów modeli, należy skontaktować się z centrum pomocy technicznej. Dołożono wszelkich starań, aby zapewnić prawidłowość informacji zawartych w tej instrukcji. W przypadku znalezienia wątpliwego elementu, błędu lub pominięcia prosimy o kontakt z centrum pomocy technicznej. Firma Olympus nie ponosi odpowiedzialności za bierne uszkodzenia lub szkody będące wynikiem utraty danych na skutek wady produktu, przeprowadzenia naprawy przez firmę inną niż Olympus lub autoryzowaną placówkę serwisową Olympus ani za szkody powstałe z innej przyczyny. Znaki towarowe i zastrzeżone znaki towarowe IBM i PC/AT są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy International Business Machines Corporation. Microsoft, Windows i Windows Media są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation. Macintosh i itunes są znakami towarowymi firmy Apple Inc. Technologia kodowania dźwięku MPEG Layer-3 została użyta na mocy licencji Instytutu Fraunhofera IIS i firmy Thomson. SRS WOW XT, SRS i symbol } są znakami towarowymi firmy SRS Labs, Inc. Technologia SRS WOW XT została zastosowana na mocy licencji firmy SRS Labs, Inc. Produkt został zaprojektowany przy użyciu technologii tłumienia szumów na mocy licencji firmy NEC Corporation. Inne nazwy produktów i marek wymienione w tej instrukcji mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich podmiotów. 2

3 Spis treści Wprowadzenie Bezpieczne i prawidłowe użytkowanie Pierwsze kroki Główne funkcje... 6 Nazwy elementów... 7 Wyświetlacz (panel LCD)... 8 Zasilanie Wkładanie baterii...10 Ładowanie poprzez podłączenie do komputera przez port USB...12 Włączanie/wyłączanie zasilania...13 HOLD Ustawianie daty i godziny [Time & Date]...15 Zmiana daty/godziny...16 Tryby [VOICE] i [MUSIC]...17 Informacje o folderach Foldery na nagrania z dyktafonu informacje...18 Foldery do odtwarzania muzyki informacje...19 Wybieranie folderów i plików Nagrywanie informacje Nagrywanie Czułość mikrofonu Zalecane ustawienia dla warunków nagrywania...24 Nagrywanie z mikrofonu zewnętrznego lub innych urządzeń Odtwarzanie informacje Odtwarzanie Wstawianie znaku indeksu lub znaku tymczasowego...31 Jak uruchomić funkcję powtarzania fragmentu nagrania Kasowanie Ustawienie menu Metoda wprowadzania ustawień File Menu... 38, Rec Menu Play Menu LCD/Sound Menu / Device Menu Zmiana kolejności plików funkcja [Replace] Formatowanie dyktafonu funkcja [Format] Korzystanie z dyktafonu podłączonego do komputera Środowisko pracy Podłączanie dyktafonu do komputera Odłączanie dyktafonu od komputera Przenoszenie nagranych plików do komputera Korzystanie z programu Windows Media Player Nazwy okien Kopiowanie muzyki z płyty CD Przenoszenie plików muzycznych do pamięci dyktafonu Kopiowanie pliku z nagraniem na płytę CD Korzystanie z programu itunes Nazwy okien Kopiowanie muzyki z płyty CD...61 Przenoszenie plików muzycznych do pamięci dyktafonu Kopiowanie pliku z nagraniem na płytę CD Korzystanie z dyktafonu jako pamięci zewnętrznej komputera Inne informacje Lista komunikatów alarmowych Rozwiązywanie problemów Pomoc techniczna i wsparcie Akcesoria (opcjonalne) Dane techniczne

4 Bezpieczne i prawidłowe użytkowanie 4 Przed uruchomieniem nowego dyktafonu należy dokładnie zapoznać się z niniejszą instrukcją obsługi, aby poznać zasady pr awidłowego i bezpiecznego użytkowania. Prosimy o umieszczenie niniejszej instrukcji obsługi w łatwo dostępnym miejscu, aby zawsze mogła służyć pomocą. Za pomocą symboli ostrzegawczych zostały oznaczone istotne informacje dotyczące bezpieczeństwa. Aby zapobiegać obrażeniom osób oraz uszkodzeniom mienia, należy zapoznać się z ostrzeżeniami i podanymi informacjami. Uwagi ogólne Nie należy pozostawiać dyktafonu w miejscach, w których występuje wysoka temperatura i wilgotność ani wystawiać go na bezpośrednie działanie promieni słonecznych, np. wewnątrz zamkniętego samochodu stojącego bezpośrednio w nasłonecznionym miejscu. Nie należy narażać dyktafonu na działanie wilgoci i kurzu. Do czyszczenia urządzenia nie należy stosować roztworów organicznych, takich jak alkohol, czy rozpuszczalniki do farb. Nie należy umieszczać dyktafonu na urządzeniach elektrycznych, takich jak odbiorniki telewizyjne, bądź lodówki ani w ich pobliżu. Należy unikać nagrywania i odtwarzania w pobliżu telefonów komórkowych oraz innych urządzeń bezprzewodowych, ponieważ mogą one powodować zakłócenia lub szumy. W przypadku zakłóceń należy przejść w inne miejsce lub oddalić dyktafon od źródła zakłóceń. Nie należy dopuszczać do przedostawania się piasku lub zanieczyszczeń do wnętrza urządzenia. Piasek i zaniecz yszczenia mogą spowodować uszkodzenia, których nie będzie można naprawić. Nie należy potrząsać urządzeniem ani poddawać go silnym drganiom. Nie należy samodzielnie demontować urządzenia, naprawiać go ani modyfikować. Nie należy korzystać z urządzenia w trakcie prowadzenia pojazdów (takich jak rower, motocykl czy gokart). Urządzenie należy przechowywać w miejscach niedostępnych dla dzieci. <Ostrzeżenie dotyczące utraty danych> W wyniku błędnej obsługi, nieprawidłowego działania urządzenia lub podczas na prawy może dojść do uszkodzenia lub skasowania zawartości pamięci. W przypadku ważnych danych zalecane jest utworzenie kopii zapasowej i zapisanie danych na innym nośniku, np. na dysku twardym komputera. Firma Olympus nie ponosi odpowiedzialności za bierne uszkodzenia lub szkody będące wynikiem utraty danych na skutek wady produktu, przeprowadzenia naprawy przez firmę inną niż Olympus lub autoryzowaną placówkę serwisową Olympus ani za szkody powstałe z innych przyczyn. Baterie f Niebezpieczeństwo: Nie wolno umieszczać baterii w pobliżu ognia, w miejscach, w których panuje wysoka temperatura, zwierać ich biegunów, ani demontować. Nigdy nie należy przechowywać baterii w miejscach bezpośrednio nasłonecznionych lub w któr ych temperatura jest wysoka, na przykład w nagrzanym samochodzie, w pobliżu źródła ciepła itp.

5 Bezpieczne i prawidłowe użytkowanie f Ostrzeżenie: Nie wolno przylutowywać przewodów lub złączy bezpośrednio do baterii ani ich modyfikować. Nie wolno łączyć ze sobą biegunów = i -. Może to spowodować pożar, przegrzanie lub porażenie prądem elektrycznym. W przypadku przenoszenia lub przechowywania baterii należy włożyć je do opakowania w celu ochrony styków. Nie wolno przenosić ani przechowywać baterii razem z metalowymi przedmiotami (na przykład kółkami na klucze). Nieprzestrzeganie tego zalecenia może spowodować pożar, przegrzanie lub porażenie prądem elektrycznym. Nie wolno podłączać baterii bezpośrednio do gniazdka elektrycznego ani gniazda zapalniczki w samochodzie. Nie wolno wkładać baterii przy odwrotnym ustawieniu biegunów = i -. W przypadku dostania się elektrol itu z baterii do oczu, należy natyc hmiast przemyć je czystą wodą i skontaktować się z lekarzem. Nie należy powtórnie ładować baterii alkalicznych, litowych ani żadnych innych baterii jednorazowego użytku. Nigdy nie należy używać baterii, których powłoka zewnętrzna jest uszkodzona lub popękana. Baterie należy przechowywać w miejscach niedostępnych dla dzieci. Jeśli podczas pracy urządzenie generuje nieprawidłowe dźwięki, jest nadmiernie nagrzane lub wyczuwalny jest zapach spalenizny albo dym: 1 Należy niezwłocznie wyjąć baterie, zachowując ostrożność, aby uniknąć poparzenia. 2 Należy skontaktować się ze sprzedawcą lub lokalnym przedstawicielem firmy Olympus w celu wykonania czynności serwisowych. Nie wolno narażać baterii na działanie wody. Nie wolno dopuszczać do zamoczenia biegunów. Nie wolno usuwać ani uszkadzać izolacji baterii. Nie wolno używać baterii w przypadku stwierdzenia nieprawidłowości, takich jak wyciek elektrolitu, zmiana barwy lub odkształcenie. Jeżeli ładowanie nie zostanie zakończone w odpowiednim czasie, należy odłączyć ładowarkę od źródła zasilania. Jeżeli elektrolit z baterii znajdzie się na skórze lub ubraniu, należy natychmiast zmyć go czystą wodą. Baterie należy przechowywać z dala od ognia. f Przestroga: Nie wolno poddawać baterii silnym wstrząsom. W przypadku korzystania z akumulatorów, które nie były używane przez pewien czas, przed ponownym użyciem należy je naładować. Akumulatory mają ograniczon y czas eksploatacji. Kiedy czas działania akumulatorów stanie się krótszy nawet w przypadku pełnego naładowania w określony ch warunkach, należy wymienić je na nowe. 5

6 1 Główne funkcje 6 Pierwsze kroki Główne funkcje s Dwufunkcyjny dyktafon służący jako dyktafon cyfrowy i cyfrowy odtwarzacz muzyki ( str. 17). s Dyktafon zapisuje nagrania głosu w formacie WMA (Windows Media Audio) o dużej kompresji w zintegrowanej pamięci typu flash ( str. 21). Możliwe jest także odtwarzanie plików w formatach MP3* (MPEG-1/ MPEG-2 Audio Layer-3) i WAV* ( str. 27, str. 53, str. 60). * Tylko modele WS-570M, WS-560M, WS-550M. s Urządzenie wykorzystuje format MP3 oraz liniowy format zapisu PCM, pozwalając na nagrywanie dźwięku w jakości podobnej do jakości CD (Tylko model WS-570M) ( str. 36, str. 38). s Urządzenie ma wbudowaną funkcję VCVA (Aktywacji nagrywania głosem) ( str. 36, str. 39). s Filtr Low Cut minimalizuje szumy urządzeń klimatyzacyjnych i podobne zakłócenia podczas nagrywania ( str. 36, str. 39). s Funkcje tłumienia szumów ( str. 36, str. 40) i filtra głosu ( str. 36, str. 40) eliminują szumy i umożliwiają wyraźne odtwarzanie dźwięku. s Podczas nagrywania w formacie WMA można wybrać jeden z sześciu trybów nagrywania, taki jak tryb stereofoniczny lub monofoniczny ( str. 36, str. 38). s Urządzenie ma wbudowany wyświetlacz z pełnymi punktami (panel LCD) i podświetleniem ( str. 8). s Urządzenie obsługuje różne tryby powtarzania ( str. 32, str. 36, str. 41). s Funkcje znaków indeksu i znaków tymczasowych umożliwiają szybkie znajdowanie żądanej pozycji ( str. 31). s Szybkością odtwarzania można sterować zgodnie z preferencjami użytkownika ( str. 36, str. 42). s Urządzenie ma wbudowaną technologię SRS WOW XT ( str. 36, str. 40). s Możliwa jest zmiana ustawień korektora odtwarzania ( str. 36, str. 41). s Podłączenie dyktafonu bezpośrednio do portu USB umożliwia jego połączenie z komputerem PC. Dane można przesyłać lub zapisywać bez użycia kabla USB lub sterowników ( str. 50). Dyktafon jest zgodny ze standardem USB 2.0, który umożliwia szybkie przesyłanie danych do komputera. s Ten dyktafon klasy pamięci masowej USB może być używany jako pamięć zewnętrzna do odczytywania i zapisywania danych ( str. 64). Podłączenie urządzenia do gniazda USB komputera pozwala na zapis i przenoszenie zdjęć, plików tekstowych i danych. s Urządzenie umożliwia ładowanie przez port USB ( str. 12).

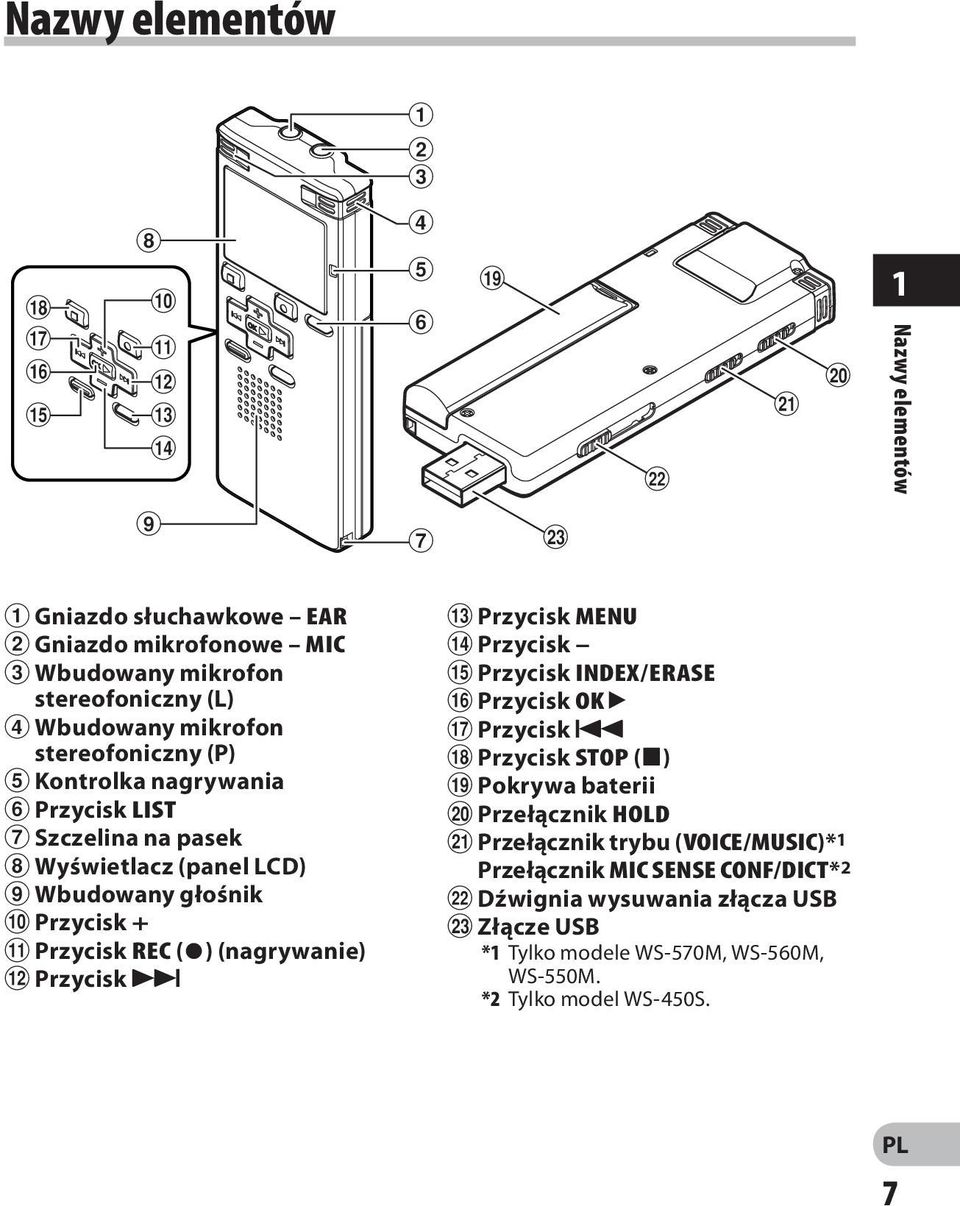

7 Nazwy elementów * & ^ % 8 # $ ( = - ) 1 Nazwy elementów 9 7 q 1 Gniazdo słuchawkowe EAR 2 Gniazdo mikrofonowe MIC 3 Wbudowany mikrofon stereofoniczny (L) 4 Wbudowany mikrofon stereofoniczny (P) 5 Kontrolka nagrywania 6 Przycisk LIST 7 Szczelina na pasek 8 Wyświetlacz (panel LCD) 9 Wbudowany głośnik 0 Przycisk +! Przycisk REC (s) Przycisk 9 # Przycisk MENU $ Przycisk % Przycisk INDEX/ERASE ^ Przycisk OK ` & Przycisk 0 * Przycisk STOP (4) ( Pokrywa baterii ) Przełącznik HOLD - Przełącznik trybu (VOICE/MUSIC)* 1 Przełącznik MIC SENSE CONF/DICT* 2 = Dźwignia wysuwania złącza USB q Złącze USB *1 Tylko modele WS-570M, WS-560M, WS-550M. *2 Tylko model WS-450S. 7

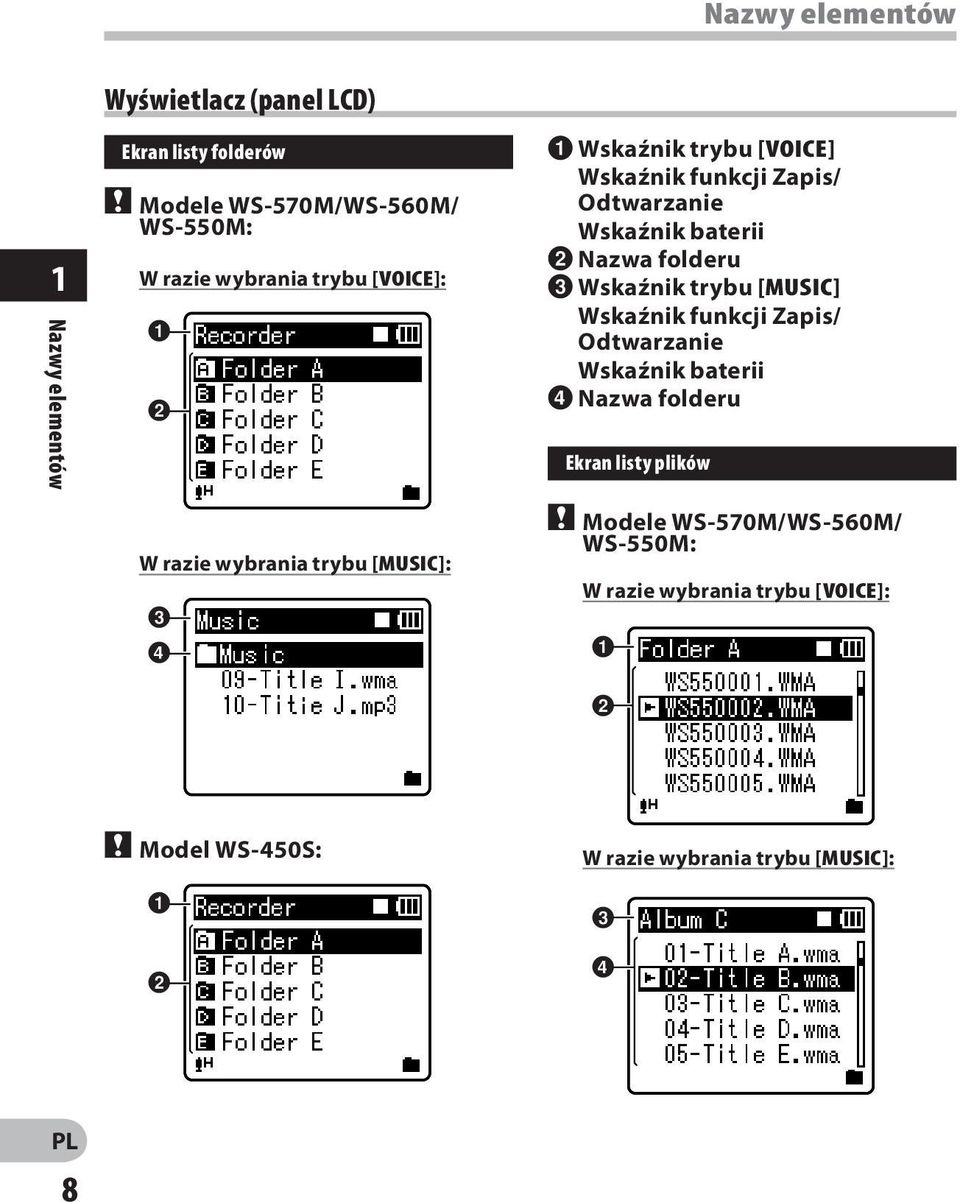

8 Nazwy elementów 1 Nazwy elementów Wyświetlacz (panel LCD) Ekran listy folderów " Modele WS-570M/WS-560M/ WS-550M: W razie wybrania trybu [VOICE]: Wskaźnik trybu [VOICE] Wskaźnik funkcji Zapis/ Odtwarzanie Wskaźnik baterii 2 Nazwa folderu 3 Wskaźnik trybu [MUSIC] Wskaźnik funkcji Zapis/ Odtwarzanie Wskaźnik baterii 4 Nazwa folderu Ekran listy plików " Modele WS-570M/WS-560M/ WS-550M: W razie wybrania trybu [MUSIC]: W razie wybrania trybu [VOICE]: " Model WS-450S: 1 2 W razie wybrania trybu [MUSIC]: 3 4 8

9 Nazwy elementów " Model WS-450S: W razie wybrania trybu [MUSIC]: Nazwa folderu Wskaźnik funkcji Zapis/ Odtwarzanie Wskaźnik baterii 2 Nazwa pliku 3 Nazwa folderu Wskaźnik funkcji Zapis/ Odtwarzanie Wskaźnik baterii " Modele WS-570M/WS-560M/ WS-550M: W razie wybrania trybu [VOICE]: # $ " Model WS-450S: 4 Nazwa pliku 1 Nazwa pliku Wskaźnik funkcji Zapis/ Ekran pliku % ^ & Odtwarzanie Wskaźnik baterii 2 Wskaźnik folderu Wskaźnik trybu nagrywania 3 W trybie nagrywania: Pasek wskaźnika dostępnej pamięci W trybie odtwarzania: Pasek postępu odtwarzania 4 Data i godzina nagrania 5 [?] Wskaźnik czułości mikrofonu [!] Wskaźnik VCVA [%] Wskaźnik tłumienia szumów [$] Wskaźnik filtra głosu [0] Wskaźnik filtra Low Cut 6 Numer bieżącego pliku/ Całkowita liczba nagranych plików w folderze 1 Nazwy elementów 9

10 1 Nazwy elementów/zasilanie Nazwy elementów 7 W trybie nagrywania: Czas nagrania od początku W trybie odtwarzania: Czas odtwarzania od początku 8 W trybie nagrywania: Pozostały czas nagrania W trybie odtwarzania lub zatrzymania: Czas trwania pliku 9 Wskaźnik trybu odtwarzania 0 Tytuł utworu! Nazwa Nazwa albumu # Czas odtwarzania od początku $ [#] Wskaźnik SRS WOW XT ["] Wskaźnik korektora % Numer bieżącego pliku/ Całkowita liczba nagranych plików w folderze ^ Czas trwania pliku & Wskaźnik trybu odtwarzania Zasilanie Wkładanie baterii Ten dyktafon może być zasilany za pomocą akumulatorów Ni-MH lub baterii alkalicznych AAA. 1 Naciśnij lekko strzałkę i otwórz pokrywę komory baterii, przesuwając ją. 2 Włóż baterie alkaliczne AAA z zachowaniem właściwego ustawienia biegunów = i " Modele WS-570M/WS-560M/ WS-550M: Podczas ładowania dyktafonu należy używać dostarczonych akumulatorów Ni-MH (BR401). Dostarczone akumulatory nie są w pełni naładowane. Przed użyciem urządzenia lub po dłuższym okresie braku użycia zaleca się ciągłe naładowanie akumulatorów do pełnego poziomu ( str. 12).

11 Zasilanie " Model WS-450S: Dyktafon nie jest wyposażony w funkcję ładowania akumulatorów. 3 Zamknij dokładnie pokrywę komory baterii, naciskając w kierunku A, a następnie przesuwając ją w kierunku B. Jeśli na wyświetlaczu pojawi się migający wskaźnik czasu godzina, zapoznaj się z częścią Ustawianie daty i godziny [Time & Date] ( str. 15). Wskaźnik baterii W miarę rozładowania baterii zmienia się stan wskaźnika naładowania. Gdy na wyświetlaczu pojawi się symbol [:], należy niezwłocznie wymienić baterie. Jeśli poziom naładowania baterii jest zbyt niski, na wyświetlaczu pojawi się symbol [ ] oraz [Battery Low], po czym dyktafon się wyłączy. Uwagi W dyktafonie nie należy używać baterii manganowych. Zalecane jest stosowanie baterii alkalicznych AA lub akumulatorów Ni-MH firmy Olympus. Przed wymianą baterii należy wyłączyć dyktafon. Wyjmowanie baterii podczas działania dyktafonu może spowodować usterki jak np. uszkodzenie pliku itp. Jeśli podczas nagrywania pliku nastąpi całkowite rozładowanie baterii, użytkownik utraci aktualnie nagrywany plik, ponieważ nie będzie możliwe zamknięcie nagłówka pliku. Bardzo ważne jest, aby wymienić baterie, gdy na wyświetlaczu pojawi się symbol naładowania baterii tylko z jednym zaciemnionym polem. Jeśli wymiana baterii będzie trwała dłużej niż 1 minutę lub jeśli baterie będą regularnie wyjmowane i wkładane na krótki czas, po włożeniu nowych baterii konieczne może być ponowne ustawienie czasu ( str. 15). Jeśli dyktafon nie będzie używany przez dłuższy czas, należy wyjąć baterie. W czasie odtwarzania nagrania z dyktafonu/pliku muzycznego może dojść do wyłączenia (reset) urządzenia na skutek zależnego od poziomu głośności obciążenia baterii i wynikającego z niego spadku napięcia, nawet gdy na wyświetlaczu widoczny jest symbol [8]. W takiej sytuacji należy zmniejszyć poziom głośności odtwarzania. Podczas wymiany akumulatorów należy używać akumulatorów Ni-MH (wyposażenie opcjonalne). Użycie produktów innych firm może spowodować uszkodzenie dyktafonu i należy tego unikać. 1 Zasilanie 11

12 Zasilanie Ładowanie poprzez podłączenie do komputera przez port USB " Modele WS-570M/WS-560M/ WS-550M: 3 Naciskając i przytrzymując przycisk STOP (4), podłącz dyktafon do portu USB komputera. 1 Zasilanie 12 Akumulatory można ładować poprzez podłączenie do portu USB komputera PC. Podczas ładowania akumulatory (dostarczone) muszą być prawidłowo umieszczone w dyktafonie ( str. 10). Nie wolno ładować baterii pierwotnych takich jak np. baterie litowe lub alkaliczne. Może być to przyczyną wycieku elektrolitu z baterii, mocnego nagrzewania baterii i niewłaściwego działania dyktafonu. 1 Uruchom komputer. 2 Przesuń dźwignię wysuwania złącza USB w kierunku wskazywanym przez strzałkę, aby wysunąć z dyktafonu złącze USB. Podczas ładowania baterii, naciśnij i przytrzymaj przycisk STOP (4), aż zostanie wyświetlony komunikat [Please Wait]. 4 Ładowanie zostanie zakończone po wyświetleniu symbolu naładowania [<]. Czas ładowania: około 3 godzin* * Jest to przybliżony czas ładowania całkowicie rozładowanych akumulatorów do poziomu pełnego naładowania w temperaturze pokojowej. Czas ładowania zmienia się w zależności od pozostałego poziomu naładowania i stanu akumulatorów. Uwagi Dyktafonu nie można ładować, gdy komputer jest wyłączony. Ponadto, ładowanie może okazać się niemożliwe, gdy komputer znajduje się w trybie czuwania, hibernacji lub wstrzymania.

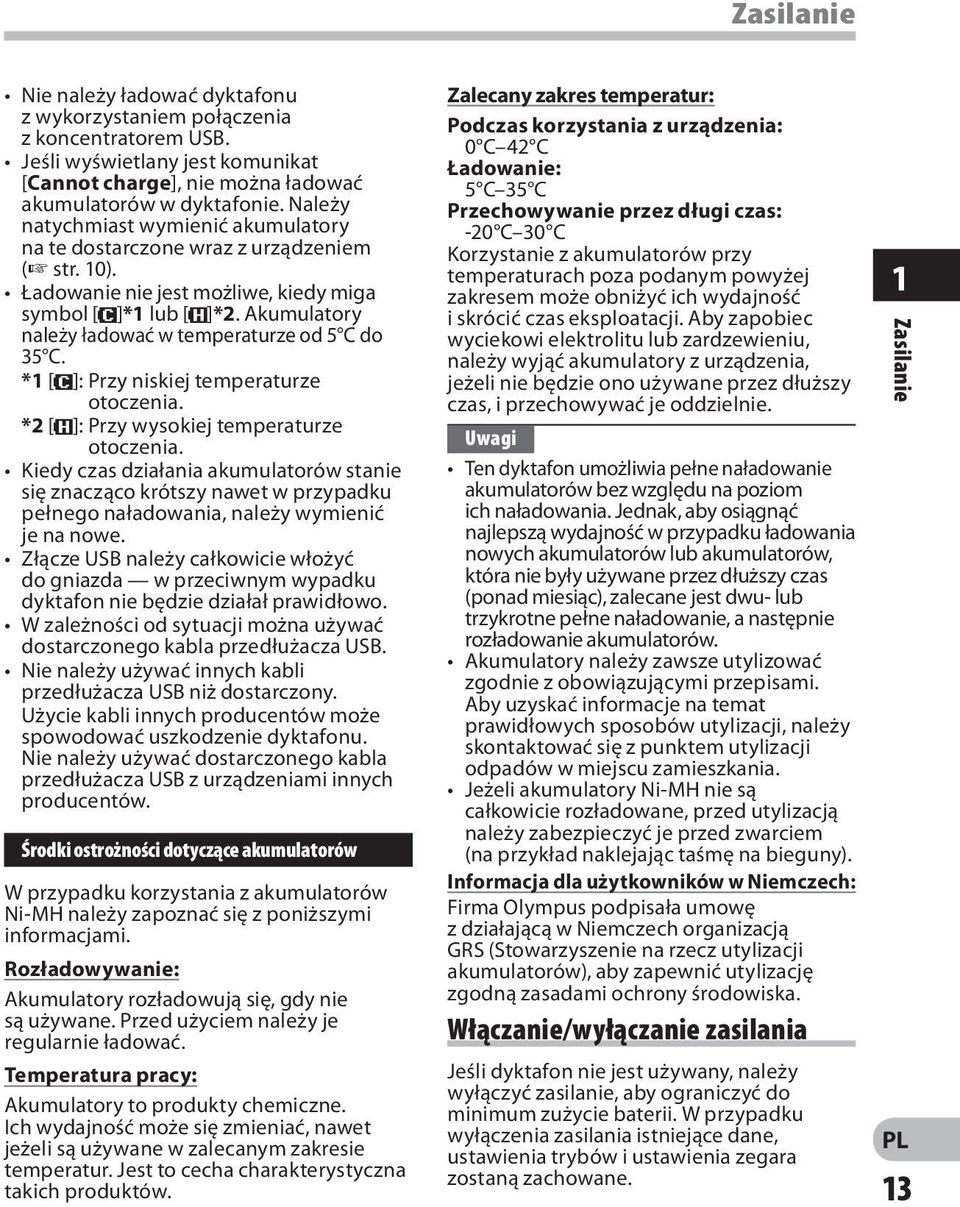

13 Zasilanie Nie należy ładować dyktafonu z wykorzystaniem połączenia z koncentratorem USB. Jeśli wyświetlany jest komunikat [Cannot charge], nie można ładować akumulatorów w dyktafonie. Należy natychmiast wymienić akumulatory na te dostarczone wraz z urządzeniem ( str. 10). Ładowanie nie jest możliwe, kiedy miga symbol [;]*1 lub [=]*2. Akumulatory należy ładować w temperaturze od 5 C do 35 C. *1 [;]: Przy niskiej temperaturze otoczenia. *2 [=]: Przy wysokiej temperaturze otoczenia. Kiedy czas działania akumulatorów stanie się znacząco krótszy nawet w przypadku pełnego naładowania, należy wymienić je na nowe. Złącze USB należy całkowicie włożyć do gniazda w przeciwnym wypadku dyktafon nie będzie działał prawidłowo. W zależności od sytuacji można używać dostarczonego kabla przedłużacza USB. Nie należy używać innych kabli przedłużacza USB niż dostarczony. Użycie kabli innych producentów może spowodować uszkodzenie dyktafonu. Nie należy używać dostarczonego kabla przedłużacza USB z urządzeniami innych producentów. Środki ostrożności dotyczące akumulatorów W przypadku korzystania z akumulatorów Ni-MH należy zapoznać się z poniższymi informacjami. Rozładowywanie: Akumulatory rozładowują się, gdy nie są używane. Przed użyciem należy je regularnie ładować. Temperatura pracy: Akumulatory to produkty chemiczne. Ich wydajność może się zmieniać, nawet jeżeli są używane w zalecanym zakresie temperatur. Jest to cecha charakterystyczna takich produktów. Zalecany zakres temperatur: Podczas korzystania z urządzenia: 0 C 42 C Ładowanie: 5 C 35 C Przechowywanie przez długi czas: -20 C 30 C Korzystanie z akumulatorów przy temperaturach poza podanym powyżej zakresem może obniżyć ich wydajność i skrócić czas eksploatacji. Aby zapobiec wyciekowi elektrolitu lub zardzewieniu, należy wyjąć akumulatory z urządzenia, jeżeli nie będzie ono używane przez dłuższy czas, i przechowywać je oddzielnie. Uwagi Ten dyktafon umożliwia pełne naładowanie akumulatorów bez względu na poziom ich naładowania. Jednak, aby osiągnąć najlepszą wydajność w przypadku ładowania nowych akumulatorów lub akumulatorów, która nie były używane przez dłuższy czas (ponad miesiąc), zalecane jest dwu- lub trzykrotne pełne naładowanie, a następnie rozładowanie akumulatorów. Akumulatory należy zawsze utylizować zgodnie z obowiązującymi przepisami. Aby uzyskać informacje na temat prawidłowych sposobów utylizacji, należy skontaktować się z punktem utylizacji odpadów w miejscu zamieszkania. Jeżeli akumulatory Ni-MH nie są całkowicie rozładowane, przed utylizacją należy zabezpieczyć je przed zwarciem (na przykład naklejając taśmę na bieguny). Informacja dla użytkowników w Niemczech: Firma Olympus podpisała umowę z działającą w Niemczech organizacją GRS (Stowarzyszenie na rzecz utylizacji akumulatorów), aby zapewnić utylizację zgodną zasadami ochrony środowiska. Włączanie/wyłączanie zasilania Jeśli dyktafon nie jest używany, należy wyłączyć zasilanie, aby ograniczyć do minimum zużycie baterii. W przypadku wyłączenia zasilania istniejące dane, ustawienia trybów i ustawienia zegara zostaną zachowane. 1 Zasilanie 13

14 1 Zasilanie/HOLD Włączanie zasilania Przesuń przełącznik HOLD w kierunku przeciwnym do wskazywanego przez strzałkę. Zasilanie HOLD Ustawienie dyktafonu w trybie HOLD zachowuje aktualne ustawienia i tryby pracy urządzenia, blokując jednocześnie wszystkie przyciski. Funkcja ta jest użyteczna jeżeli dyktafon ma być przenoszony w torbie lub kieszeni. Przełączanie dyktafonu w tryb HOLD Kiedy dyktafon jest zatrzymany, przesuń przełącznik HOLD w kierunku przeciwnym do wskazywanego przez strzałkę. 14 Zostanie włączone zasilanie urządzenia i wyświetlacz. Dzięki funkcji przywracania [resume], urządzenie wraca do zapamiętanego przy wyłączeniu zasilania miejsca w pamięci. Wyłączanie zasilania Kiedy dyktafon jest zatrzymany, przesuń przełącznik HOLD w kierunku przeciwnym do wskazywanego przez strzałkę. Zostanie wyłączone zasilanie urządzenia i wyświetlacz. Przed wyłączeniem zasilania funkcja przywracania zapamiętuje miejsce zatrzymania. Tryb oszczędzania energii Jeżeli dyktafon jest zatrzymany lub nie był używany przez na co najmniej 5 minut, przejdzie do trybu gotowości (oszczędzania energii), a wyświetlacz wyłączy się. Aby wyjść z trybu gotowości i włączyć wyświetlacz, naciśnij dowolny przycisk. Pojawienie się komunikatu [Hold] na ekranie wyświetlacza informuje o przejściu urządzenia w tryb HOLD. Wyjście z trybu HOLD Przesuń przełącznik HOLD w kierunku przeciwnym do wskazywanego przez strzałkę. Uwagi W przypadku naciśnięcia dowolnego przycisku w trybie HOLD, przez 2 sekundy będzie migał obszar zegara, ale dyktafon nie zostanie uaktywniony.

15 HOLD/Ustawianie daty i godziny [Time & Date] Jeżeli tryb HOLD zostanie uruchomiony w trakcie odtwarzania (nagrywania), operacje zostają zablokowane, przy niezmienionym stanie procesu odtwarzania (nagrywania) po zakończeniu odtwarzania (nagrywania, na skutek zapełnienia pozostałej pamięci) procesy zostaną zatrzymane. Ustawianie daty i godziny [Time & Date] Jeśli użytkownik wcześniej ustawi godzinę i datę, informacja dotycząca czasu nagrania pliku będzie automatycznie zapisywana z każdym plikiem. Wcześniejsze ustawienie godziny i daty znacznie ułatwia zarządzanie plikami. Jeżeli rozpoczynasz używanie urządzenia po raz pierwszy po jego zakupie, lub jeżeli wkładasz do niego baterie po dłuższym okresie nieużywania, na wyświetlaczu pojawia się tryb [Set Time & Date]. Kiedy zacznie migać pole godzina, wykonaj procedurę ustawiania od kroku 1. 1 Naciśnij przycisk 9 lub 0, aby wybrać pole do ustawienia. Za pomocą migającego kursora wybierz pole godzina, godzina, minuta, rok, miesiąc lub dzień, dzień. 2 Naciśnij przycisk + lub, aby ustawić odpowiednią wartość. Wykonaj te same czynności (naciskaj przycisk 9 lub 0), aby wybrać kolejne pole i naciśnij przycisk + lub. Aby podczas ustawiania godzin i minut wybrać tryb wyświetlania czasu 12- lub 24-godzinny, naciśnij przycisk LIST. Przykład: 10:38 P.M 10:38 PM 22:38 (ustawienia początkowe) Można wybrać kolejność wyświetlania pól miesiąc, dzień i rok, naciskając przycisk LIST w czasie ustawiania daty. Przykład: 15 kwietnia M 15D 2009Y (ustawienia początkowe) 1 HOLD/Ustawianie daty i godziny 15D 4M 2009Y Przycisk LIST Przycisk + Przycisk 9 0 Przycisk OK ` 2009Y 4M 15D 3 Naciśnij przycisk OK `, aby zakończyć ustawianie. 15

16 Ustawianie daty i godziny [Time & Date] Zegar rozpocznie odliczanie od ustawionej daty i godziny. Naciśnij przycisk OK `, aby aktywować ustawienia. 2 Naciśnij przycisk + lub, aby wybrać kartę [Device Menu]. Ekran menu można zmienić, przesuwając kursor karty ustawień. 1 Ustawianie daty i godziny Uwaga Naciśnięcie przycisku OK ` w czasie operacji wprowadzania ustawień początkowych spowoduje zapisanie dotychczas wprowadzonych ustawień. Zmiana daty/godziny W trybie zatrzymania naciśnięcie i przytrzymanie przycisku STOP (4) powoduje wyświetlenie wartości [Time & Date] i informacji [Remain]. Jeśli wymagana jest zmiana bieżącej daty lub godziny, wykonaj poniższe czynności. 3 Naciśnij przycisk OK ` lub 9, aby przejść do pozycji menu, której ustawienie ma zostać zmienione. Na ekranie pojawi się menu [Device Menu]. Przycisk + Przycisk 9 Przycisk OK ` Przycisk MENU 1 W trybie zatrzymania naciśnij przycisk MENU. Na ekranie pojawi się menu ( str. 36). 4 Naciśnij przycisk OK ` lub 9. Na ekranie pojawi się menu [Time & Date]. Pole godzina zaczyna migać na ekranie wyświetlacza, sygnalizując rozpoczęcie procesu ustawiania daty i godziny. Następnie należy wykonać kroki 1 do 3 procedury Ustawianie daty i godziny [Time & Date] ( str. 15). 5 Naciśnij przycisk MENU, aby zamknąć ekran menu. 16

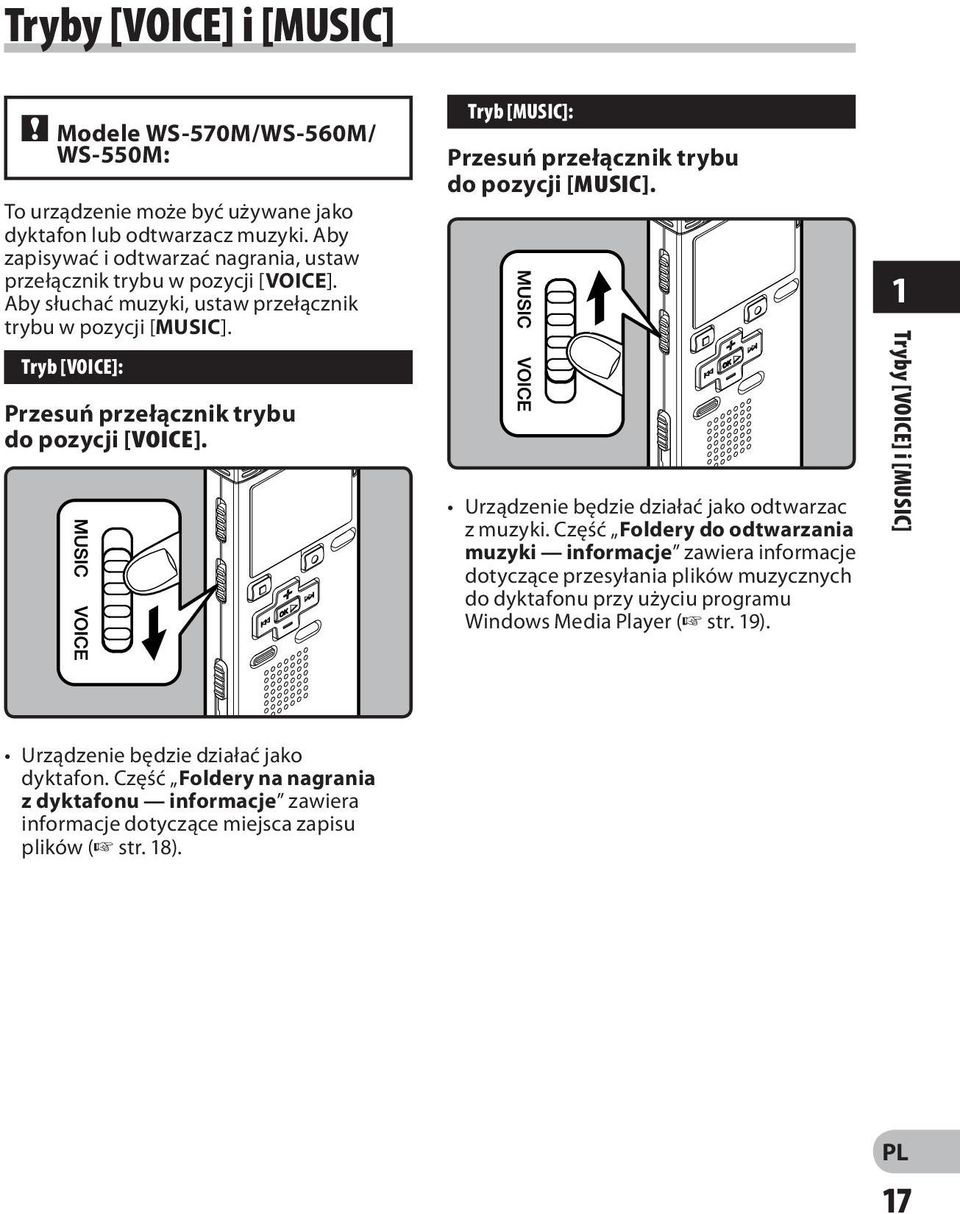

17 Tryby [VOICE] i [MUSIC] " Modele WS-570M/WS-560M/ WS-550M: To urządzenie może być używane jako dyktafon lub odtwarzacz muzyki. Aby zapisywać i odtwarzać nagrania, ustaw przełącznik trybu w pozycji [VOICE]. Aby słuchać muzyki, ustaw przełącznik trybu w pozycji [MUSIC]. Tryb [VOICE]: Przesuń przełącznik trybu do pozycji [VOICE]. Tryb [MUSIC]: Przesuń przełącznik trybu do pozycji [MUSIC]. Urządzenie będzie działać jako odtwarzac z muzyki. Część Foldery do odtwarzania muzyki informacje zawiera informacje dotyczące przesyłania plików muzycznych do dyktafonu przy użyciu programu Windows Media Player ( str. 19). 1 Tryby [VOICE] i [MUSIC] Urządzenie będzie działać jako dyktafon. Część Foldery na nagrania z dyktafonu informacje zawiera informacje dotyczące miejsca zapisu plików ( str. 18). 17

18 Informacje o folderach Pliki nagrań z dyktafonu oraz pliki muzyczne zapisywane są w oddzielnych folderach nagrań i folderach muzyki do odtwarzania, gdzie są organizowane w rozgałęzionym drzewie plików i folderów. 1 Informacje o folderach Foldery na nagrania z dyktafonu informacje Foldery [Folder A] [Folder E] są folderami przeznaczonymi do zapisu nagrań z dyktafonu. Dokonując nagrania, wybierz jeden z pięciu folderów i rozpocznij nagrywanie. Dyktafon Folder A Folder B Folder C Folder D Folder Folder E 200 Plik W każdym folderze można zapisać maksymalnie 200 plików. Nazwy plików zapisanych za pomocą tego dyktafonu są tworzone automatyczne. 18 WS WMA Identyfikator użytkownika: nazwa użytkownika ustawiona w dyktafonie cyfrowym. 2 Numer pliku: numer bieżący przypisany automatycznie przez dyktafon cyfrowy. 3 Rozszerzenie: rozszerzenia nazw plików odpowiadające formatowi nagrania dokonanego za pomocą tego urządzenia. Format Linear PCM *.WAV Format MP3 *.MP3 Format WMA.WMA * Tylko model WS-570M.

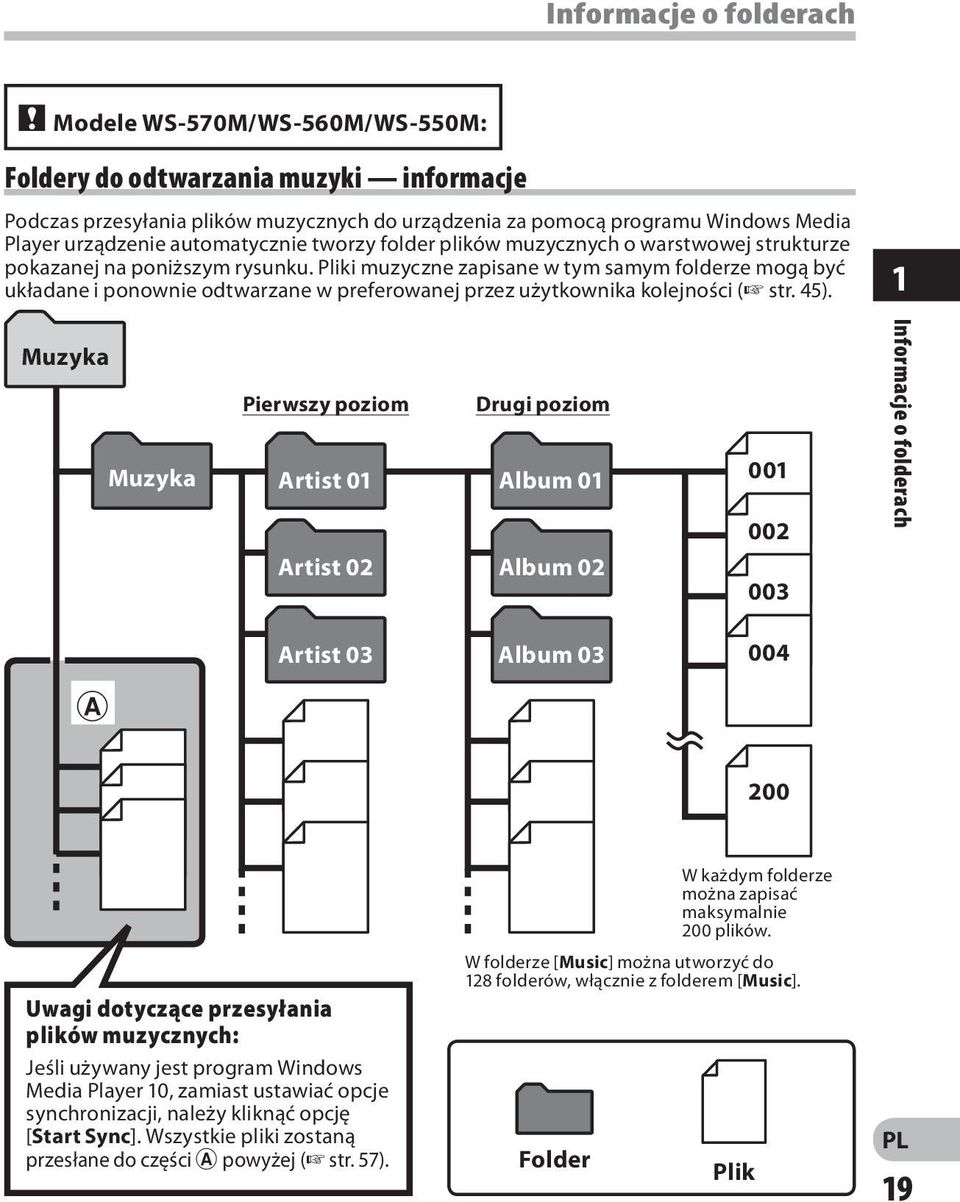

19 Informacje o folderach " Modele WS-570M/WS-560M/WS-550M: Foldery do odtwarzania muzyki informacje Podczas przesyłania plików muzycznych do urządzenia za pomocą programu Windows Media Player urządzenie automatycznie tworzy folder plików muzycznych o warstwowej strukturze pokazanej na poniższym rysunku. Pliki muzyczne zapisane w tym samym folderze mogą być układane i ponownie odtwarzane w preferowanej przez użytkownika kolejności ( str. 45). 1 Muzyka Muzyka Pierwszy poziom Artist 01 Artist 02 Drugi poziom Album 01 Album Informacje o folderach Artist 03 Album A 200 Uwagi dotyczące przesyłania plików muzycznych: Jeśli używany jest program Windows Media Player 10, zamiast ustawiać opcje synchronizacji, należy kliknąć opcję [Start Sync]. Wszystkie pliki zostaną przesłane do części A powyżej ( str. 57). W każdym folderze można zapisać maksymalnie 200 plików. W folderze [Music] można utworzyć do 128 folderów, włącznie z folderem [Music]. Folder Plik 19

20 Wybieranie folderów i plików Zmieniaj foldery w trybie zatrzymania lub odtwarzania urządzenia. Informacje o warstwowej strukturze folderów znajdują się w części Informacje o folderach ( str. 18, str. 19). Operacje na folderze plików muzycznych: 1 Wybieranie folderów i plików " Modele WS-570M/WS-560M/WS-550M: Ekran listy folderów Ekran listy folderów Pierwszy poziom Operacje na folderach nagrań z dyktafonu: Ekran listy folderów Drugi poziom Ekran listy folderów Ekran listy plików Ekran pliku Ekran listy plików Ekran pliku 20 Powrót Przemieszczanie się między poziomami Przycisk LIST Każde naciśnięcie powoduje powrót o jeden poziom do góry. Lista plików jest obsługiwana za pomocą przycisku 0. Naciśnięcie i przytrzymanie przycisku LIST podczas nawigacji po hierarchii folderów powoduje powrót do ekranu pliku. Przycisk OK ` Dalej Każdorazowe naciśnięcie tego przycisku powoduje otwarcie folderu lub pliku wybranego z listy i przejście do następnego (niższego) poziomu. Lista plików jest obsługiwana za pomocą przycisku 9. Przycisk + lub Wybór folderu lub pliku. Ekran pliku Wyświetlana jest informacja o wybranym pliku. Przejście do trybu gotowości odtwarzania. Ekran listy Na tym ekranie widoczne są foldery i pliki zapisane przez dyktafon.

21 Nagrywanie informacje Nagrywanie Przed rozpoczęciem nagrywania wybierz folder [&] [*]. Folderów tych można użyć do rozróżniania typów nagrań; na przykład, Folder [&] może zawierać informacje prywatne, a Folder ['] informacje służbowe. Przycisk STOP (4 ) Przycisk REC (s ) " Modele WS-570M/WS-560M/ WS-550M: Naciśnięcie przycisku REC (s), kiedy przełącznik trybu jest ustawiony na tryb [MUSIC], spowoduje zamiganie symbolu [Music Mode] na ekranie. Przed rozpoczęciem nagrywania ustaw przełącznik trybu w pozycji [VOICE] ( str. 17). 1 Wybierz folder do nagrywania dźwięku ( str. 18 do str. 20). Jak zmieniać foldery: 1 Naciśnięcie przycisku LIST na ekranie pliku po zatrzymaniu spowoduje powrót do wyższego poziomu. Kilkakrotne naciśnięcie przycisku LIST spowoduje wyświetlenie ekranu listy folderów. 2 Naciskanie przycisków + lub na poziomie ekranu folderów pozwala na wybranie folderu docelowego dla nagrań z dyktafonu. Nowo nagrany plik audio zostanie zapisany jako ostatni plik w wybranym folderze. 2 Naciśnij przycisk REC (s), aby rozpocząć nagrywanie. Kontrolka nagrywania będzie świecić na pomarańczowo, a na wyświetlaczu pojawi się symbol [7]. Skieruj mikrofon w stronę źródła nagrywanego dźwięku. a b c d e a Tryb nagrywania b Pasek wskaźnika dostępnej pamięci c Aktualny czas nagrania d Pozostały czas nagrania e Wskaźnik poziomu nagrania (wskazania zmieniają się w zależności od poziomu nagrania i ustawień funkcji nagrywania) Tryb [Rec Mode] nie może być zmieniony w trybach czasowego zatrzymania nagrywania ani w czasie nagrywania. Należy go konfigurować w trybie zatrzymania urządzenia ( str. 36, str. 38). 3 Naciśnij przycisk STOP (4), aby zatrzymać nagrywanie. Na ekranie wyświetlacza pojawia się symbol [4]. f Czas trwania pliku f 2 Nagrywanie 21

22 Nagrywanie 2 Nagrywanie Uwagi Aby upewnić się, że nagrywanie zacznie się od początku, rozpocznij dyktowanie, kiedy czerwona kontrolka nagrywania zacznie świecić. Jeśli pozostała ilość pamięci umożliwia nagrywanie przez mniej niż 60 sekund, zaczyna migać kontrolka nagrywania. Jeśli pozostały czas nagrania jest krótszy niż 30 lub 10 sekund, kontrolka miga szybciej. Pojawienie się komunikatu [Folder Full] informuje o braku możliwości nagrywania. Wybierz inny folder lub wykasuj niepotrzebne pliki przed nagrywaniem ( str. 34). W momencie zapełnienia pamięci pojawia się komunikat [Memory Full]. Przed dalszym nagrywaniem usuń zbędne pliki ( str. 34). Zatrzymanie Pause W trybie nagrywania naciśnij przycisk REC (s). Aby szybko sprawdzić zawartość nagrania W trybie nagrywania naciśnij przycisk OK `. Na ekranie wyświetlacza pojawia się symbol [6]. Zatrzymaj nagrywanie, a właśnie nagrany plik zostanie odtworzony. Odsłuch w czasie rejestracji pliku dźwiękowym Jeśli nagrywanie zostanie rozpoczęte po włożeniu wtyczki słuchawki do gniazda EAR dyktafonu, w słuchawce będzie słychać nagrywany dźwięk. Głośność monitora nagrywania można ustawić poprzez naciśnięcie przycisków + i. Podłącz słuchawki do gniazda EAR dyktafonu. Na ekranie wyświetlacza pojawia się symbol [5]. Po upływie jednej godziny (60 minut) w trybie Rec Pause dyktafon się wyłączy. Wznowienie nagrywania: Naciśnij ponownie przycisk REC (s). Nagrywanie zostanie wznowione od miejsca, w którym zostało przerwane. Do gniazda EAR Po rozpoczęciu nagrywania w słuchawce będzie odtwarzany nagrywany dźwięk. 22

23 Nagrywanie Uwagi Poziomu nagrywania nie można regulować za pomocą przycisków do regulacji głośności. W przypadku używania słuchawek NIE należy ustawiać zbyt wysokiego poziomu głośności. Głośne odtwarzanie dźwięków może prowadzić do utraty słuchu. Nie umieszczać słuchawek w pobliżu mikrofonu, ponieważ może to spowodować sprzężenie. W przypadku dołączenia zewnętrznego głośnika w trakcie nagrywania istnieje ryzyko, ze pojawi się sprzężenie zwrotne dźwięku. Czułość mikrofonu Czułość mikrofonu może być regulowana, odpowiednio do wymogów nagrania. " Modele WS-570M/WS-560M/ WS-550M: Ustaw funkcję czułości mikrofonu na ekranie menu ( str. 36, str. 38). " Model WS-450S: Przesuń przełącznik MIC SENSE CONF/DICT, aby wybrać ustawienie [CONF] lub [DICT]. 2 Nagrywanie [CONF]: Tryb wysokiej czułości pozwalający na nagrywanie dźwięków otoczenia. [DICT]: Standardowe ustawienie czułości mikrofonu. Tryb ten jest zalecany przy nagrywaniu źródeł o wysokiej głośności, jak na przykład występ zespołu. Uwaga Chcąc dokonać wyraźnego nagrania ludzkiego głosu (mówcy), zalecamy ustawienie przełącznika MIC SENSE CONF/DICT w pozycji [DICT] i umieszczenie wbudowanego mikrofonu stereofonicznego blisko ust mówiącego (5 10 cm) przed rozpoczęciem nagrania. 23

24 Nagrywanie Zalecane ustawienia dla warunków nagrywania Dyktafon jest początkowo ustawiony na tryb [ST XQ], dzięki czemu natychmiast po jego zakupie można wykonywać nagrania stereofoniczne o wysokiej jakości. Poszczególne funkcje nagrywania mogą być konfigurowane w zależności od warunków nagrania. 2 Nagrywanie Warunki nagrania Konferencje z dużą ilością uczestników i wykłady w dużych pomieszczeniach Spotkania i negocjacje biznesowe z niewielką liczbą uczestników Dyktowanie przy dużych szumach tła Grająca muzyka, śpiew dzikich ptaków i odgłosy pociągów Dyktowanie w cichym otoczeniu Nagrywanie Tryb ( str. 36, str. 38) [ST XQ] [ST XQ] [ST HQ] [ST SP] [ST XQ] [ST HQ] [HQ] [ST XQ] Brak określonego zalecenia. Wybierz ustawienie nagrywania. Zalecane ustawienia Czułość mikrofonu ( str. 23 lub str. 36, str. 38) [CONF] lub [Conference] [DICT] lub [Dictation] Ustaw czułość mikrofonu w zależności od poziomu głośności nagrywanego dźwięku Filtr Low Cut ( str. 36, str. 39) [On] [Off] 24

25 Nagrywanie Nagrywanie z mikrofonu zewnętrznego lub innych urządzeń Dźwięk może być nagrywany za pośrednictwem podłączonego mikrofonu zewnętrznego i innych urządzeń. Podłącz w następujący sposób w zależności od urządzenia, które ma być używane. Nie podłączać ani odłączać urządzeń zewnętrznych do gniazda mikrofonowego dyktafonu w czasie nagrywania. Nagrywanie z użyciem mikrofonu zewnętrznego: Podłącz zewnętrzny mikrofon do gniazda MIC dyktafonu. Do gniazda MIC Obsługiwane mikrofony zewnętrzne (opcja) ( str. 68) Mikrofon stereofoniczny: ME51S Wbudowany mikrofon stereofoniczny o dużej średnicy umożliwia nagrywanie stereofoniczne z wysoką czułością. Mikrofon 2-kanałowy (wielokierunkowy): ME30W Są to wysoce czułe mikrofony wielokierunkowe, zasilane przez wtyczkę, które są dobrze dostosowane do nagrywania imprez muzycznych. Mikrofon monofoniczny o wysokiej czułości wytłumiający zakłócenia (jednokierunkowy): ME52W Umożliwia nagrywanie dźwięku z odległości przy zmniejszeniu zakłóceń płynących z otoczenia. Mikrofon mocowany do ubrania (wielokierunkowy): ME15 Mały niewidoczny mikrofon mocowany do ubrania. Zestaw do nagrywania rozmów telefonicznych: TP7 Mikrofon, który można włożyć do ucha podczas wykonywania rozmowy telefonicznej. Umożliwia to uzyskanie wyraźnego nagrania głosu lub rozmowy telefonicznej. Uwagi Podłączenie zewnętrznego mikrofonu do gniazda MIC dyktafonu powoduje odłączenie wbudowanego mikrofonu wewnętrznego. Istnieje również możliwość korzystania z mikrofonów zasilanych przez wtyczkę. Kiedy używany jest zewnętrzny mikrofon stereofoniczny po ustawieniu opcji [Rec Mode] na tryb nagrywania monofonicznego, dźwięk będzie nagrywany tylko w kanale L ( str. 36, str. 38). Kiedy używany jest zewnętrzny mikrofon monofoniczny po ustawieniu opcji [Rec Mode] na tryb nagrywania stereofonicznego, nagrywanie będzie wykonywane tylko w przypadku mikrofonu z kanałem L ( str. 36, str. 38). 2 Nagrywanie 25

26 Nagrywanie Nagrywanie dźwięku z innych urządzeń: Dźwięk może być przegrywany po połączeniu wyjścia audio (gniazdo słuchawkowe typu jack) innego urządzenia z gniazdem MIC dyktafonu przy użyciu kabla KA333 (opcja). Nagrywanie dźwięku z dyktafonu na innych urządzeniach: Dźwięk z dyktafonu może być przegrywany na inne urządzenia po podłączeniu ich wejść audio (gniazdo mikrofonowe typu jack) do wyjścia słuchawkowego EAR dyktafonu przy użyciu kabla KA333 (opcja). 2 Do gniazda MIC (słuchawkowego) Do wyjść audio innych urządzeń Do gniazda EAR (słuchawkowego) Nagrywanie Do wejść audio innych urządzeń Uwaga Ten dyktafon nie umożliwia ustawienia dokładnych poziomów sygnałów wejściowych. Po podłączeniu urządzeń zewnętrznych, należy wykonać nagranie próbne i ustawić odpowiedni poziom sygnału wyjściowego z tych urządzeń. Uwaga Zmiana ustawień jakości dźwięku w trybie odtwarzacza powoduje zmiany w parametrach sygnału wyjściowego dostępnego w gnieździe słuchawkowym EAR ( str. 36, str. 40, str. 41). 26

27 Odtwarzanie informacje Odtwarzanie Dyktafon odtwarza pliki w formatach WAV*, MP3* i WMA. Aby odtworzyć plik zarejestrowany przez inne urządzenia, należy przenieść go (skopiować) z komputera. * Tylko modele WS-570M, WS-560M, WS-550M. Przycisk STOP (4 ) Przycisk + Przycisk OK ` " Modele WS-570M/WS-560M/ WS-550M: Podczas odtwarzania plików przeniesionych z komputera PC należy ustawić przełącznik trybu w zależności od trybu folderu ( str. 17). Podczas odtwarzania nagrań zarejestrowanych przy użyciu tego dyktafonu należy ustawić przełącznik trybu w pozycji [VOICE] ( str. 17). 1 Wybierz folder zawierający pliki do odtworzenia ( str. 18 do str. 20). Jak zmieniać foldery: 1 Naciśnięcie przycisku LIST na ekranie pliku podczas odtwarzania lub po zatrzymaniu spowoduje powrót do wyższego poziomu. Kilkakrotne naciśnięcie przycisku LIST spowoduje wyświetlenie ekranu listy folderów. 2 Naciskanie przycisków + lub na poziomie ekranu folderów pozwala na wybranie folderu docelowego dla nagrań z dyktafonu. Następnie naciśnij przycisk OK ` lub 9. 2 Na ekranie listy plików,naciskaj przyciski + lub aby wybrać plik, który chcesz odtworzyć. Na ekranie pliku naciśnij przycisk 9 lub 0, aby wybrać plik. 3 Naciśnij przycisk OK `, aby rozpocząć odtwarzanie. Na ekranie wyświetlacza pojawia się symbol [6]. a b c d e a Nazwa pliku b Wskaźnik folderu c Pasek postępu odtwarzania d Czas odtwarzania od początku e Czas trwania pliku 4 Naciśnij przycisk + lub, aby ustawić odpowiedni poziom głośności. Poziom głośności można ustawić w zakresie od [00] do [30]. 5 Naciśnij przycisk STOP (4) w dowolnym momencie, aby zatrzymać odtwarzanie. Na ekranie wyświetlacza pojawia się symbol [4]. Spowoduje to zatrzymanie odtwarzania pliku. Jeżeli funkcja przywracania jest aktywna, miejsce, w którym zatrzymano odtwarzanie, zostaje zapisane, nawet jeżeli urządzenie zostanie wyłączone. Przy kolejnym włączeniu urządzenia odtwarzanie rozpoczyna się w miejscu, w którym zostało przerwane. 3 Odtwarzanie 27

28 Odtwarzanie 3 Odtwarzanie 28 Przewijanie do przodu W trybie zatrzymania odtwarzacza naciśnij i przytrzymaj przycisk 9. Na ekranie wyświetlacza pojawia się symbol [3]. Po zwolnieniu przycisku 9 przewijanie zostanie zatrzymane. Aby wznowić odtwarzanie od momentu, w którym zostało zatrzymane, naciśnij przycisk OK `. W trybie odtwarzania naciśnij i przytrzymaj przycisk 9. Zwolnienie przycisku 9 powoduje powrót do trybu normalnego odtwarzania. Jeżeli w pliku znajduje się znak indeksu lub znak tymczasowy, dyktafon zatrzyma się w tym miejscu ( str. 31). Dyktafon zakończy przewijanie, gdy osiągnie koniec pliku. Ponownie naciśnij przycisk 9, aby rozpocząć przewijanie od początku kolejnego pliku. Przewijanie do tyłu W trybie zatrzymania odtwarzacza naciśnij i przytrzymaj przycisk 0. Na ekranie wyświetlacza pojawia się symbol [4]. Po zwolnieniu przycisku 0 przewijanie zostanie zatrzymane. Aby wznowić odtwarzanie od momentu, w którym zostało zatrzymane, naciśnij przycisk OK `. W trybie odtwarzania naciśnij i przytrzymaj przycisk 0. Zwolnienie przycisku 0 powoduje powrót do trybu normalnego odtwarzania. Jeżeli w pliku znajduje się znak indeksu lub znak tymczasowy, dyktafon zatrzyma się w tym miejscu ( str. 31). Dyktafon zakończy przewijanie, gdy osiągnie początek pliku. Ponownie naciśnij przycisk 0, aby rozpocząć przewijanie od końca poprzedniego pliku. Lokalizowanie początku pliku W trybie zatrzymania lub odtwarzania naciśnij i przytrzymaj przycisk 9. Odtwarzacz dyktafonu przechodzi do początku kolejnego pliku. W trybie odtwarzania naciśnij przycisk 0. Odtwarzacz dyktafonu przechodzi do początku bieżącego pliku. W trybie zatrzymania naciśnij przycisk 0. Odtwarzacz dyktafonu przechodzi do początku poprzedniego pliku. Jeżeli odtwarzacz został zatrzymany w środku pliku, powraca do jego początku.

29 Odtwarzanie W trybie odtwarzania naciśnij dwukrotnie przycisk 0. Odtwarzacz dyktafonu przechodzi do początku poprzedniego pliku. Uwagi Podczas przechodzenia do początku pliku podczas odtwarzania dyktafon zatrzyma się w pozycji znaku indeksu lub znaku tymczasowego. Znaki indeksu i znaki tymczasowe zostaną pominięte podczas wykonywania tej czynności w trybie zatrzymania ( str. 31). Kiedy funkcja [Skip Space] jest ustawiona na wartość inną niż [File Skip], dyktafon będzie przewijał do przodu lub do tyłu przez określony czas, a następnie rozpocznie odtwarzanie ( str. 36, str. 43). Odtwarzanie przez słuchawki Do gniazda EAR dyktafonu można podłączyć słuchawki odsłuchowe. Do gniazda EAR Podczas korzystania ze słuchawek, wbudowany głośnik dyktafonu jest wyłączony. Uwagi Aby uniknąć uszkodzenia słuchu, słuchawki należy zakładać dopiero po zmniejszeniu poziomu głośności. Podczas odtwarzania po podłączeniu słuchawek nie należy ustawiać zbyt wysokiego poziomu głośności. Może to spowodować uszkodzenie słuchu. Ustawienia odtwarzania " Modele WS-570M/WS-560M/ WS-550M: Uruchamianie funkcji powtarzania fragmentu nagrania ( str. 32) [Replace] ( str. 45) [Noise Cancel]*1 ( str. 36, str. 40) [Voice Filter]*1 ( str. 36, str. 40) [WOW]*2 ( str. 36, str. 40) [Equalizer]*2 ( str. 36, str. 41) [Play Mode]*3 ( str. 36, str. 41) [Play Speed] ( str. 36, str. 42) [Skip Space] ( str. 36, str. 43) Funkcja ta pozwala na powtarzanie odtwarzania fragmentu pliku. Użycie tej funkcji zmienia kolejność plików w wybranym folderze. Funkcja ta jest przydatna na przykład podczas odtwarzania plików w preferowanej kolejności w zwykłym trybie odtwarzania. Jeśli słuchanie nagranego dźwięku jest utrudnione ze względu na hałaśliwe otoczenie, należy dostosować poziom ustawienia funkcji tłumienia szumów. Dyktafon wyposażony jest w funkcję filtra głosu odcinającą dźwięki o niskiej i wysokiej częstotliwości podczas standardowego, wolnego i szybkiego odtwarzania w celu wyraźnego odtwarzania głosu. Dyktafon wyposażony jest w technologię przetwarzania dźwięku SRS WOW XT, która zwiększa wyrazistość dźwięku i podnosi jakość niskich tonów. Zmiana ustawień korektora pozwala cieszyć się dźwiękiem o ulubionej jakości. Tryb odtwarzania można wybrać zgodnie z własnymi preferencjami. Możliwe jest ustawienie wolnego lub szybkiego odtwarzania. Możliwe jest ustawienie interwału przewijania. *1 Możliwość użycia tylko w trybie [VOICE]. *2 Możliwość użycia tylko w trybie [MUSIC]. *3 Działanie różni się w trybach [VOICE] i [MUSIC]. 3 Odtwarzanie 29

30 Odtwarzanie 3 Odtwarzanie " Model WS-450S: Uruchamianie funkcji powtarzania fragmentu nagrania ( str. 32) [Replace] ( str. 45) [Voice Filter] ( str. 36, str. 40) [Play Mode] ( str. 36, str. 41) [Play Speed] ( str. 36, str. 42) [Skip Space] ( str. 36, str. 43) Funkcja ta pozwala na powtarzanie odtwarzania fragmentu pliku. Użycie tej funkcji zmienia kolejność plików w wybranym folderze. Funkcja ta jest przydatna na przykład podczas odtwarzania plików w preferowanej kolejności w zwykłym trybie odtwarzania. Dyktafon wyposażony jest w funkcję filtra głosu odcinającą dźwięki o niskiej i wysokiej częstotliwości podczas standardowego, wolnego i szybkiego odtwarzania w celu wyraźnego odtwarzania głosu. Tryb odtwarzania można wybrać zgodnie z własnymi preferencjami. Możliwe jest ustawienie wolnego lub szybkiego odtwarzania. Możliwe jest ustawienie interwału przewijania. Pliki muzyczne informacje W przypadkach, gdy dyktafon nie jest w stanie odtworzyć przeniesionych z komputera plików muzycznych, należy sprawdzić, czy ich częstotliwość próbkowania i prędkość transmisji mieszczą się w odtwarzanym zakresie. Poniżej przedstawiono możliwe kombinacje częstotliwości próbkowania i prędkości transmisji plików, które są odtwarzane przez dyktafon. Format pliku Format WAV* Format MP3* Format WMA Częstotliwość próbkowania Prędkość transmisji 44,1 khz 16 bitów MPEG1 Layer3: 32 khz, 44,1 khz, 48 khz MPEG2 Layer3: 16 khz, 22,05 khz, 24 khz 8 khz, 11 khz, 16 khz, 22 khz, 32 khz, 44,1 khz, 48 khz Od 8 kb/s do 320 kb/s Od 5 kb/s do 320 kb/s * Tylko modele WS-570M, WS-560M, WS-550M. Pliki MP3 o zmiennej prędkości transmisji mogą nie być poprawnie odtwarzane. Dyktafon może odtwarzać tylko pliki WAV zapisane w liniowym formacie PCM. Inne pliki WAV nie będą odtwarzane. Dyktafon jest kompatybilny ze standardem DRM9 Microsoft Corporation, ale nie z formatem DRM10. 30

31 Odtwarzanie Wstawianie znaku indeksu lub znaku tymczasowego Jeżeli wstawiono znaki indeksu i znaki tymczasowe, można szybko znaleźć odpowiednie miejsce podczas szybkiego przewijania do przodu, do tyłu i przechodzenia do początku następnego pliku. Nie można ustawiać znaków indeksu w plikach MP3 ani w plikach utworzonych w urządzeniach innych niż dyktafony Olympus IC, ale można ustawiać znaki tymczasowe w celu oznaczenia wybranych miejsc. Usuwanie znaku indeksu lub znaku tymczasowego: 1 Znajdź znak indeksu lub tymczasowe oznaczenie do usunięcia. 2 Naciśnij przycisk 9 lub 0, aby wybrać znak indeksu lub znak tymczasowy do usunięcia. 3 Przycisk + Przycisk 9 0 Przycisk OK ` Przycisk INDEX/ERASE 1 W trybie nagrywania lub odtwarzania naciśnij przycisk INDEX/ERASE. Nawet po wstawieniu znaku indeksu lub znaku tymczasowe nagrywanie lub odtwarzanie będzie kontynuowane, dzięki czemu można w ten sam sposób wstawi znaki indeksu lub znaki tymczasowe w innych miejscach. Na ekranie pojawi się numer i zostanie wstawiony znak indeksu lub znak tymczasowy. 3 Naciśnij przycisk INDEX/ERASE po wyświetleniu znaku indeksu lub znaku tymczasowego przez co najmniej 2 sekundy. Znak indeksu lub znak tymczasowy zostanie usunięty. Numery znaków indeksu lub znaków tymczasowych, które następują po usuniętym znaku indeksu lub znaku tymczasowym, zostaną automatycznie przeniesione w górę. Odtwarzanie Uwagi Znaki tymczasowe nie są ustawiane na trwałe; przejście do następnego pliku, przełączenie do ekranu listy lub podłączenie dyktafonu do komputera spowoduje ich automatyczne usunięcie. 31

32 Odtwarzanie W pliku można wstawić maksymalnie 16 znaków indeksu i znaków tymczasowych. Próba wstawienia więcej niż 16 znaków indeksu lub znaków tymczasowych spowoduje wyświetlenie komunikatu [Index Full] dla znaków indeksu lub komunikatu [Temp Mark Full] dla znaków tymczasowych. Nie można ustawiać ani usuwać znaków indeksu lub znaków tymczasowych w zablokowanym pliku ( str. 36, str. 38). Jak uruchomić funkcję powtarzania fragmentu nagrania Funkcja ta pozwala na powtarzanie odtwarzania fragmentu pliku. Przycisk + Przycisk 9 0 Przycisk OK ` Przycisk REC (s ) 3 Odtwarzanie 1 Wybierz plik zawierający fragment, którego odtwarzanie chcesz powtarzać ( str. 18 do str. 20). 2 Na ekranie listy plików naciskaj przyciski + lub aby wybrać plik. Na ekranie pliku naciśnij przycisk 9 lub 0, aby wybrać plik. 3 Naciśnij przycisk OK `, aby rozpocząć odtwarzanie. 4 Naciśnij przycisk REC (s) w momencie, od którego chcesz rozpocząć powtarzanie odtwarzania fragmentu pliku. Na ekranie wyświetlacza pojawia się migający symbol [w]. 32 Przyspieszone przewijanie do przodu i do tyłu jest możliwe kiedy na wyświetlaczu widoczny jest migający symbol [w] tak samo jak w przypadku normalnego odtwarzania, umożliwia to szybkie przejście do pozycji końcowej fragmentu ( str. 28).

33 Odtwarzanie Po osiągnięciu końca pliku przy migającym symbolu [w] dany punkt staje się pozycją końcową fragmentu i rozpoczyna się powtarzanie odtwarzania zaznaczonego fragmentu. 5 Naciśnij ponownie przycisk REC (s) w momencie, w którym chcesz zakończyć fragment pliku do powtórzenia. Odtwarzacz dyktafonu powtarza odtwarzany fragment, do momentu anulowania tej opcji. Anulowanie opcji powtarzania fragmentu pliku Naciśnięcie dowolnego spośród następujących przycisków wyłącza funkcję powtarzania fragmentu nagrania. 3 Uwaga Podobnie jak w normalnym trybie, można zmieniać szybkość odtwarzania podczas odtwarzania fragmentu z powtarzaniem ( str. 36, str. 42). Jeśli znak indeksu lub znak tymczasowy zostanie wstawiony lub usunięty podczas odtwarzania fragmentu z powtarzaniem, opcja ta zostanie anulowana i nastąpi powrót do trybu normalnego odtwarzania ( str. 31). a Naciśnij przycisk STOP (4) Naciśnięcie przycisku STOP (4) powoduje wyłączenie opcji powtarzania fragmentu pliku i zatrzymuje odtwarzanie. b Naciśnij przycisk REC (s) Naciśnięcie przycisku REC (s) powoduje wyłączenie opcji powtarzania fragmentu pliku, odtwarzanie jest kontynuowane bez powtórzeń. c Naciśnij przycisk 9 Naciśnięcie przycisku 9 powoduje wyłączenie opcji powtarzania fragmentu pliku oraz szybkie przewinięcie i przejście do początku kolejnego pliku. d Naciśnij przycisk 0 Naciśnięcie przycisku 0 powoduje wyłączenie opcji powtarzania fragmentu pliku i cofnięcie do początku bieżącego pliku. Odtwarzanie 33
