INSTRUKCJA OBSŁUGI. Użytkowanie Lightberry jest dopuszczalne jedynie w pomieszczeniach.

Transkrypt

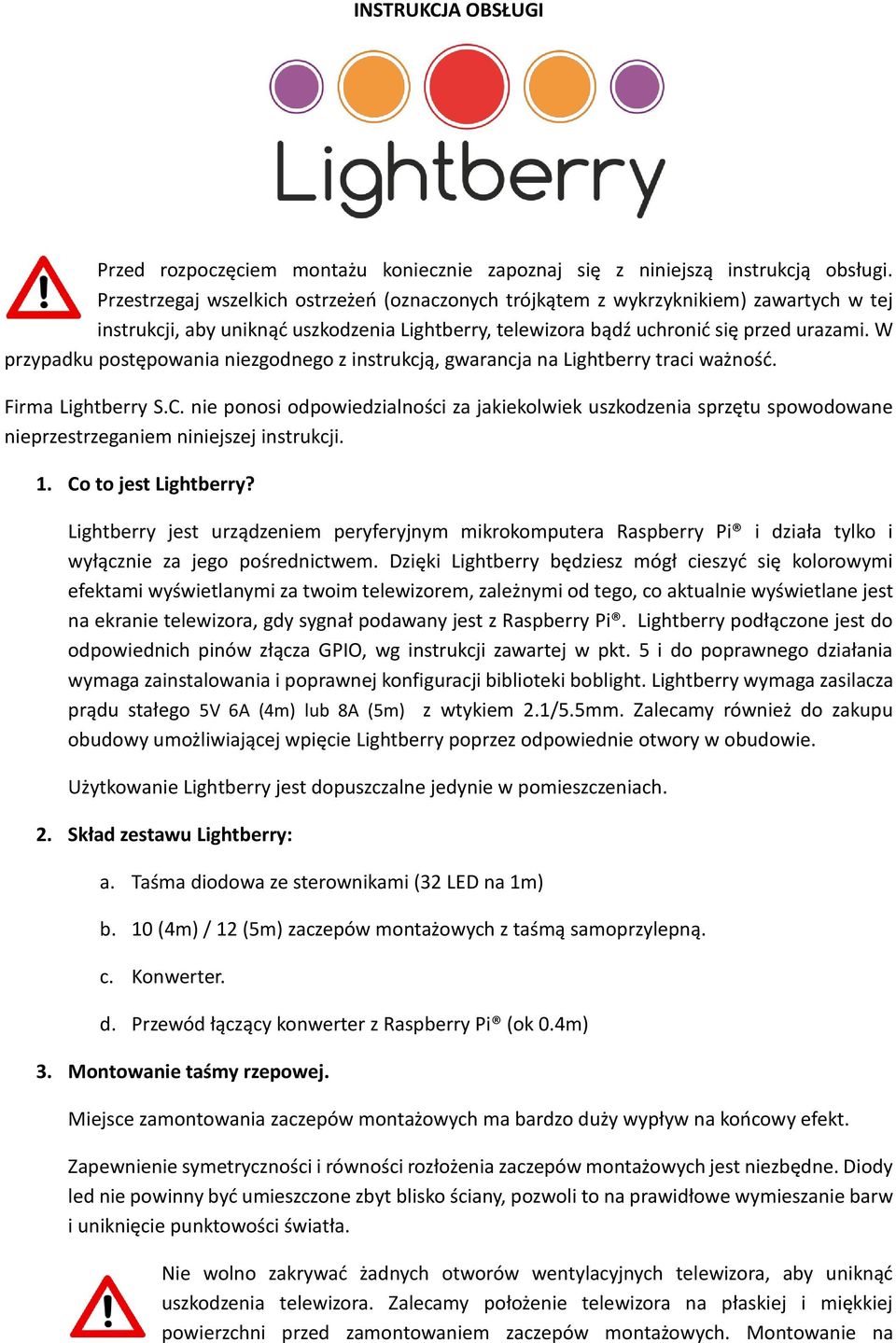

1 INSTRUKCJA OBSŁUGI Przed rozpoczęciem montażu koniecznie zapoznaj się z niniejszą instrukcją obsługi. Przestrzegaj wszelkich ostrzeżeń (oznaczonych trójkątem z wykrzyknikiem) zawartych w tej instrukcji, aby uniknąć uszkodzenia Lightberry, telewizora bądź uchronić się przed urazami. W przypadku postępowania niezgodnego z instrukcją, gwarancja na Lightberry traci ważność. Firma Lightberry S.C. nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia sprzętu spowodowane nieprzestrzeganiem niniejszej instrukcji. 1. Co to jest Lightberry? Lightberry jest urządzeniem peryferyjnym mikrokomputera Raspberry Pi i działa tylko i wyłącznie za jego pośrednictwem. Dzięki Lightberry będziesz mógł cieszyć się kolorowymi efektami wyświetlanymi za twoim telewizorem, zależnymi od tego, co aktualnie wyświetlane jest na ekranie telewizora, gdy sygnał podawany jest z Raspberry Pi. Lightberry podłączone jest do odpowiednich pinów złącza GPIO, wg instrukcji zawartej w pkt. 5 i do poprawnego działania wymaga zainstalowania i poprawnej konfiguracji biblioteki boblight. Lightberry wymaga zasilacza prądu stałego 5V 6A (4m) lub 8A (5m) z wtykiem 2.1/5.5mm. Zalecamy również do zakupu obudowy umożliwiającej wpięcie Lightberry poprzez odpowiednie otwory w obudowie. Użytkowanie Lightberry jest dopuszczalne jedynie w pomieszczeniach. 2. Skład zestawu Lightberry: a. Taśma diodowa ze sterownikami (32 LED na 1m) b. 10 (4m) / 12 (5m) zaczepów montażowych z taśmą samoprzylepną. c. Konwerter. d. Przewód łączący konwerter z Raspberry Pi (ok 0.4m) 3. Montowanie taśmy rzepowej. Miejsce zamontowania zaczepów montażowych ma bardzo duży wypływ na końcowy efekt. Zapewnienie symetryczności i równości rozłożenia zaczepów montażowych jest niezbędne. Diody led nie powinny być umieszczone zbyt blisko ściany, pozwoli to na prawidłowe wymieszanie barw i uniknięcie punktowości światła. Nie wolno zakrywać żadnych otworów wentylacyjnych telewizora, aby uniknąć uszkodzenia telewizora. Zalecamy położenie telewizora na płaskiej i miękkiej powierzchni przed zamontowaniem zaczepów montażowych. Montowanie na

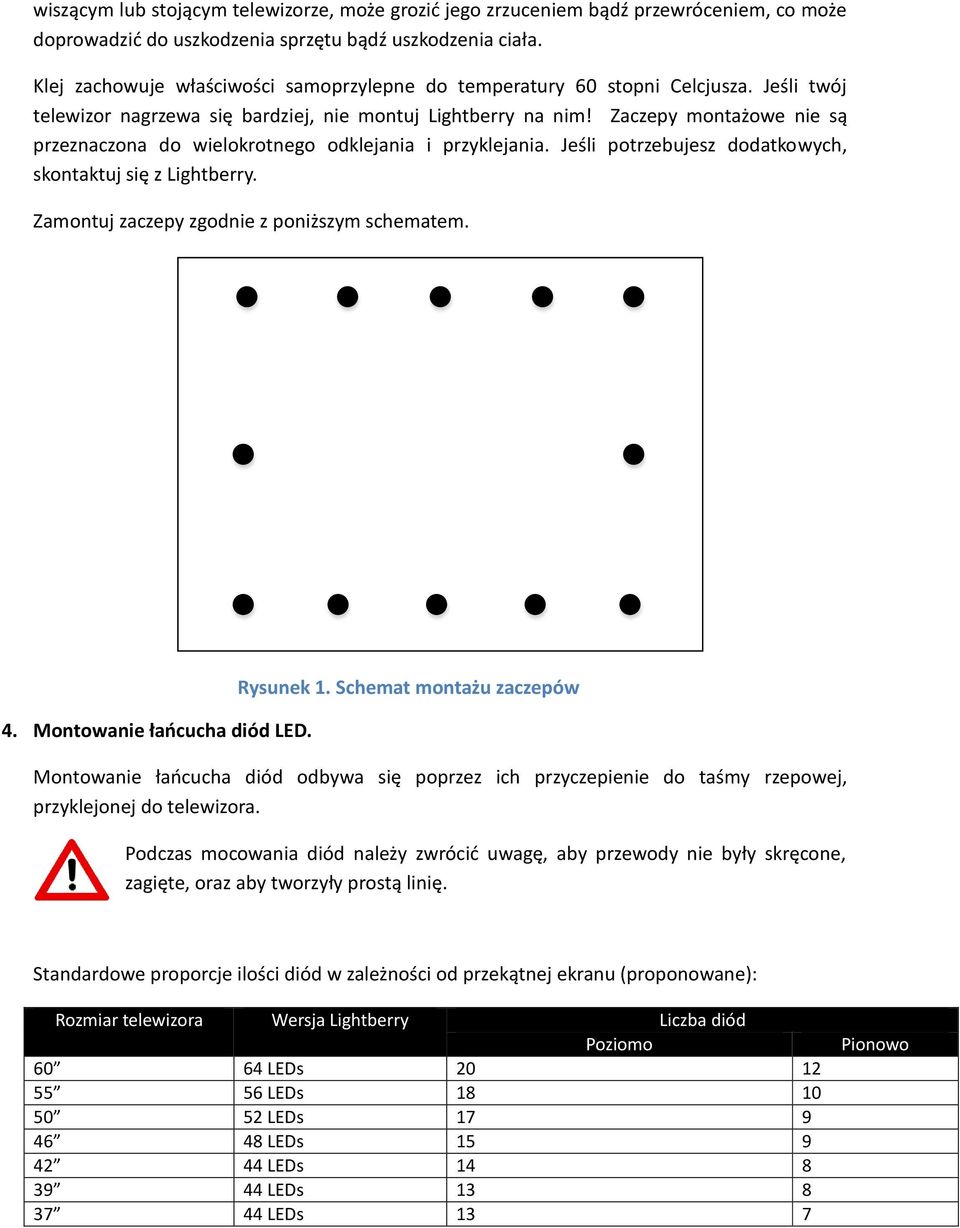

2 wiszącym lub stojącym telewizorze, może grozić jego zrzuceniem bądź przewróceniem, co może doprowadzić do uszkodzenia sprzętu bądź uszkodzenia ciała. Klej zachowuje właściwości samoprzylepne do temperatury 60 stopni Celcjusza. Jeśli twój telewizor nagrzewa się bardziej, nie montuj Lightberry na nim! Zaczepy montażowe nie są przeznaczona do wielokrotnego odklejania i przyklejania. Jeśli potrzebujesz dodatkowych, skontaktuj się z Lightberry. Zamontuj zaczepy zgodnie z poniższym schematem. 4. Montowanie łańcucha diód LED. Rysunek 1. Schemat montażu zaczepów Montowanie łańcucha diód odbywa się poprzez ich przyczepienie do taśmy rzepowej, przyklejonej do telewizora. Podczas mocowania diód należy zwrócić uwagę, aby przewody nie były skręcone, zagięte, oraz aby tworzyły prostą linię. Standardowe proporcje ilości diód w zależności od przekątnej ekranu (proponowane): Rozmiar telewizora Wersja Lightberry Liczba diód Poziomo LEDs LEDs LEDs LEDs LEDs LEDs LEDs 13 7 Pionowo

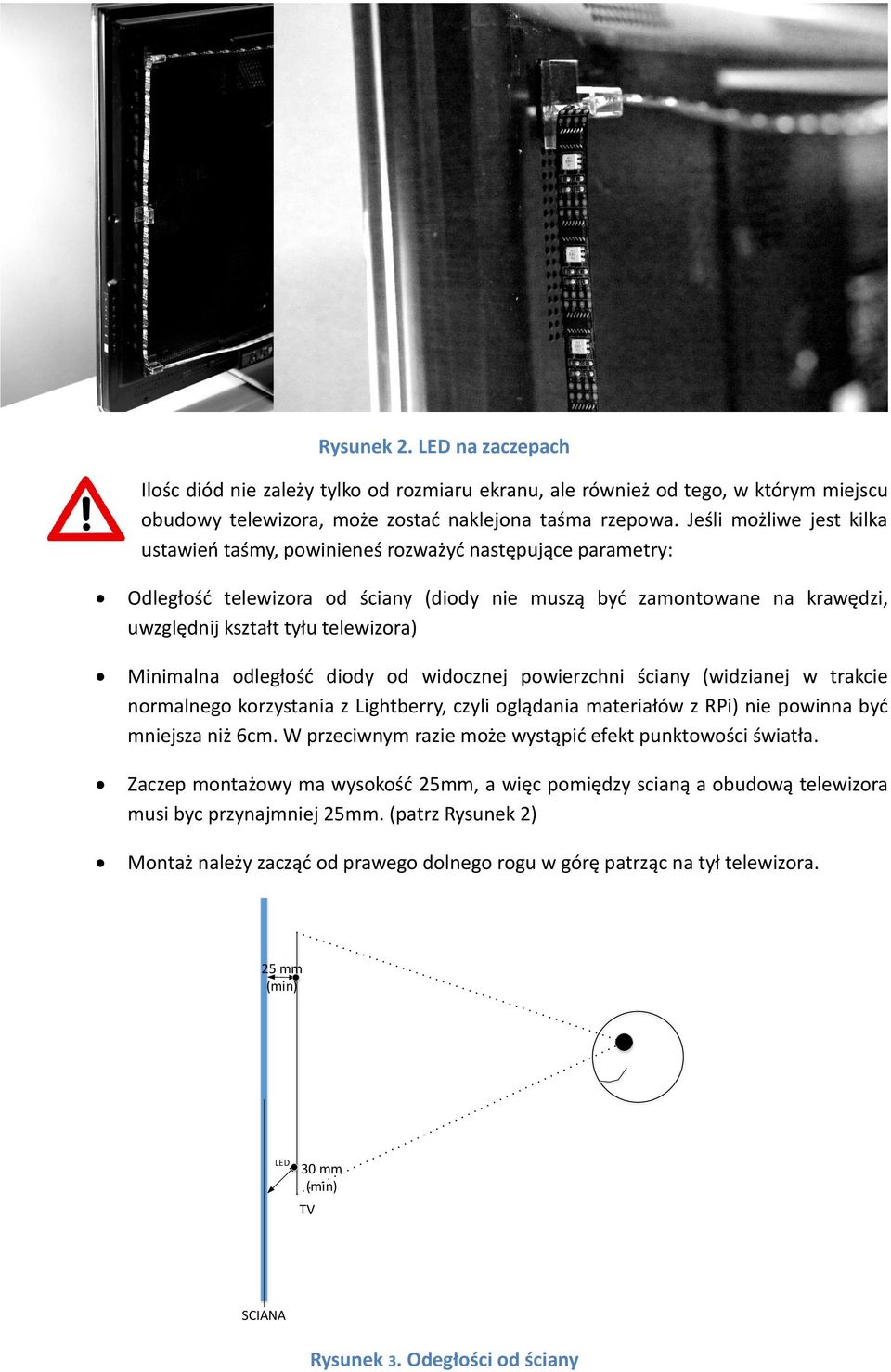

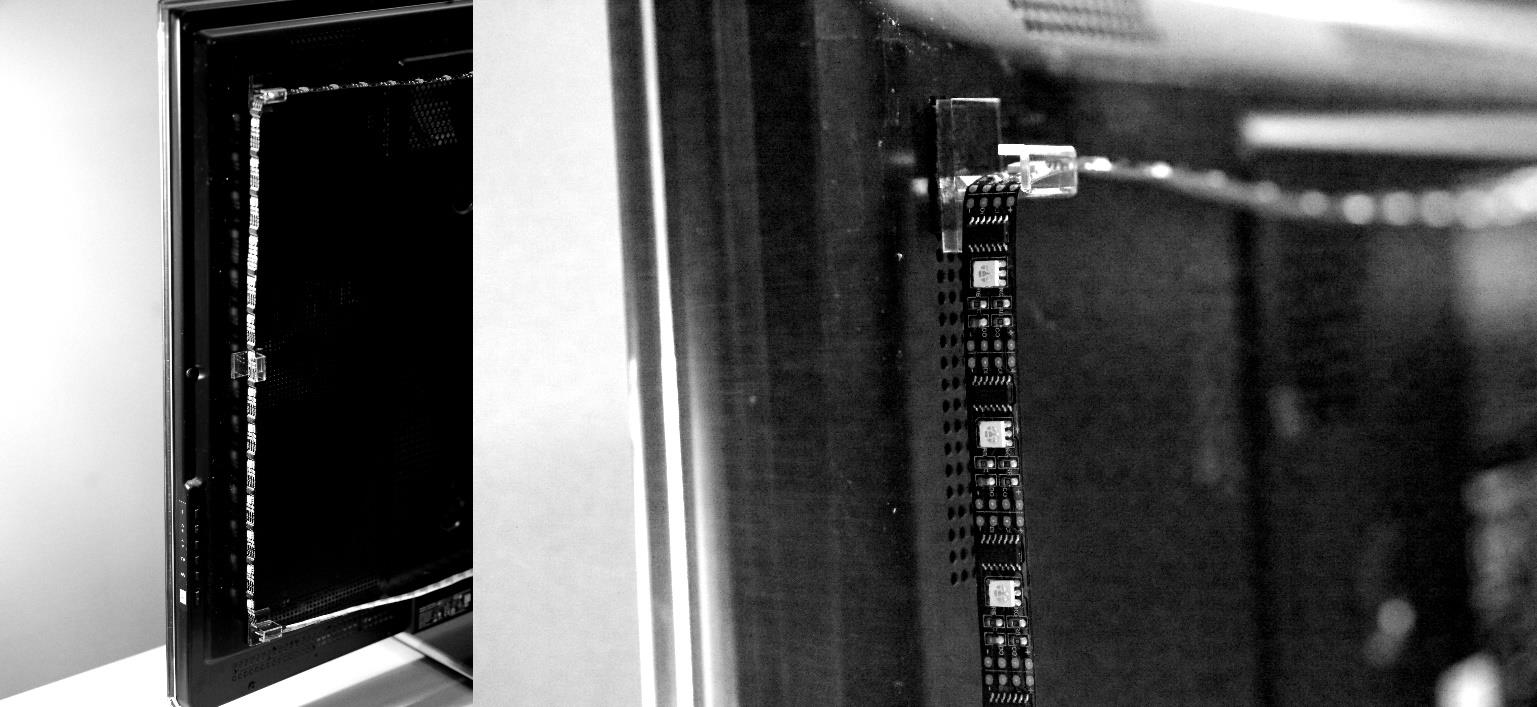

3 Rysunek 2. LED na zaczepach Ilośc diód nie zależy tylko od rozmiaru ekranu, ale również od tego, w którym miejscu obudowy telewizora, może zostać naklejona taśma rzepowa. Jeśli możliwe jest kilka ustawień taśmy, powinieneś rozważyć następujące parametry: Odległość telewizora od ściany (diody nie muszą być zamontowane na krawędzi, uwzględnij kształt tyłu telewizora) Minimalna odległość diody od widocznej powierzchni ściany (widzianej w trakcie normalnego korzystania z Lightberry, czyli oglądania materiałów z RPi) nie powinna być mniejsza niż 6cm. W przeciwnym razie może wystąpić efekt punktowości światła. Zaczep montażowy ma wysokość 25mm, a więc pomiędzy scianą a obudową telewizora musi byc przynajmniej 25mm. (patrz Rysunek 2) Montaż należy zacząć od prawego dolnego rogu w górę patrząc na tył telewizora. 25 mm (min) LED 30 mm (min) TV SCIANA Rysunek 3. Odegłości od ściany

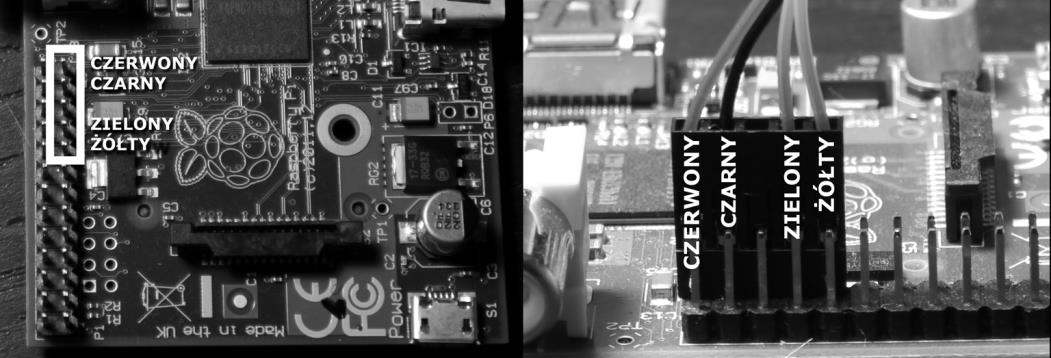

4 Po zamontowaniu Lightberry oraz upewnieniu się, że wszystko działa tak jak powinno oraz jest odpowiednio zamontowane możesz odpowiednio zabezpieczyć część, która jest zbędna na końcu Lightberry lub ją odciąć zgodnie z poniższymi rysunkami. Nie należy odcinać końca Lightberry HD jeżeli znajduje się na nim dodatkowe zasilanie. Po odcięciu końca Lightberry zwroty nie będą akceptowane, gwarancja pozostaje bez zmian. W wypadku potrzeby dołączenia odciętej części skontaktuj się z lightberry@lightberry.eu. Cięcie należy wykonać tylko w wyznaczonych miejscach, przecięcie w innym miejscu może uszkodzić zestaw Lightberry HD 5. Podłączenie zestawu. Rysunek 4. Odcinanie zbędnej części. Podłączenie Lightberry jest bardzo proste i składa się z następujących kroków: a. Odłącz Raspberry Pi od zasilania. Nie podłączaj jeszcze zasilacza Lightberry. b. Połącz konwerter z Raspberry Pi za pomocą dostarczonego kabla. Podłączenie do Raspberry Pi następuje do portu GPIO w sposób przedstawiony na zdjęciach poniżej. Rysunek 5. Połączenie z Raspberry Pi ( wersja A i B )

5 Rysunek 6. Połączenie z Raspberry Pi ( wersja B+ / Raspberry Pi 2 B ) Upewnij się, że układ przewodów oraz piny GPIO zgadzają się z rysunkiem 3. Inna konfiguracja może prowadzić do uszkodzenia Raspberry Pi i/lub Lightberry. c. Podłącz łańcuch z diodami do konwertera. d. Podłącz zasilacz do konwertera upewnij się, że zasilacz jest odłączony od sieci elektrycznej. e. Włącz zasilacz do sieci elektrycznej. f. Uruchom Raspberry Pi. Jeśli korzystasz z obudowy Raspberry Pi, być może nie będziesz mógł jej zamknąć, gdy do GPIO podłączone będzie Lightberry. Jeśli potrzebujesz obudowy z odpowiednimi otworami, odwiedź sklep Lightberry. 6. Konfiguracja automatyczna za pomocą Lightberry Config Downloader Zainstaluj XBMC Lightberry Config Downloader z stosując się do zawartej tam instrukcji. 7. Konfiguracja boblight Jeśli konfiguracja ma twoim telewizorze jest standardowa, będziesz mógł sciągnąć plik konfiguracyjny ze strony Lightberry. Jeśli potrzebujesz specjalnej konfiguracji, możesz ją łatwo tworzyć samemu za pomocą programu konfiguracyjnego BoblightConfigTool, który łatwo znajdziesz za pomocą google. W chwili pisania tej instrukcji, narzędzie dostępne jest na Parametry, które musisz zmodyfikować w BoblightConfigTool u:

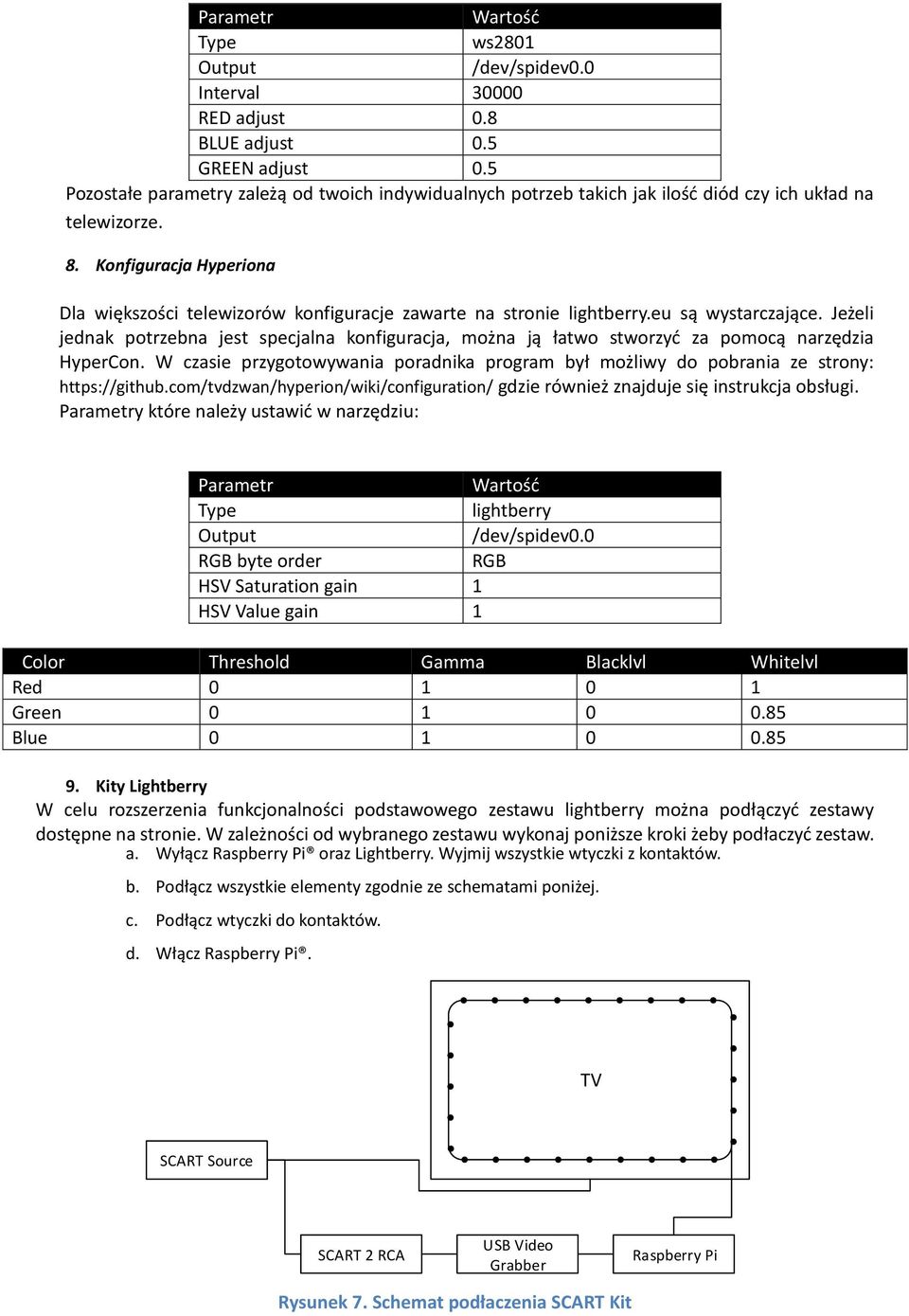

6 Parametr Wartość Type ws2801 Output /dev/spidev0.0 Interval RED adjust 0.8 BLUE adjust 0.5 GREEN adjust 0.5 Pozostałe parametry zależą od twoich indywidualnych potrzeb takich jak ilość diód czy ich układ na telewizorze. 8. Konfiguracja Hyperiona Dla większości telewizorów konfiguracje zawarte na stronie lightberry.eu są wystarczające. Jeżeli jednak potrzebna jest specjalna konfiguracja, można ją łatwo stworzyć za pomocą narzędzia HyperCon. W czasie przygotowywania poradnika program był możliwy do pobrania ze strony: gdzie również znajduje się instrukcja obsługi. Parametry które należy ustawić w narzędziu: Parametr Wartość Type lightberry Output /dev/spidev0.0 RGB byte order RGB HSV Saturation gain 1 HSV Value gain 1 Color Threshold Gamma Blacklvl Whitelvl Red Green Blue Kity Lightberry W celu rozszerzenia funkcjonalności podstawowego zestawu lightberry można podłączyć zestawy dostępne na stronie. W zależności od wybranego zestawu wykonaj poniższe kroki żeby podłaczyć zestaw. a. Wyłącz Raspberry Pi oraz Lightberry. Wyjmij wszystkie wtyczki z kontaktów. b. Podłącz wszystkie elementy zgodnie ze schematami poniżej. c. Podłącz wtyczki do kontaktów. d. Włącz Raspberry Pi. TV SCART Source SCART 2 RCA USB Video Grabber Raspberry Pi Rysunek 7. Schemat podłaczenia SCART Kit

7 TV Mediaplayer Cable TV Box HDMI Switch HDMI Splitter Video Console HDMI 2 RCA USB Video Grabber Raspberry Pi Rysunek 8. Schemat podłaczenia HDMI Kit TV Mediaplayer Cable TV Box HDMI Switch HDMI Premium Kit Video Console Raspberry Pi Rysunek 9. Schemat podłaczenia HDMI Premium Kit 10. Problemy i rozwiązania Odwiedź lightberry.eu/support
