Kryteria odbiorowe złączy spawanych w gazociągach przesyłowych
|
|
- Gabriela Filipiak
- 8 lat temu
- Przeglądów:
Transkrypt

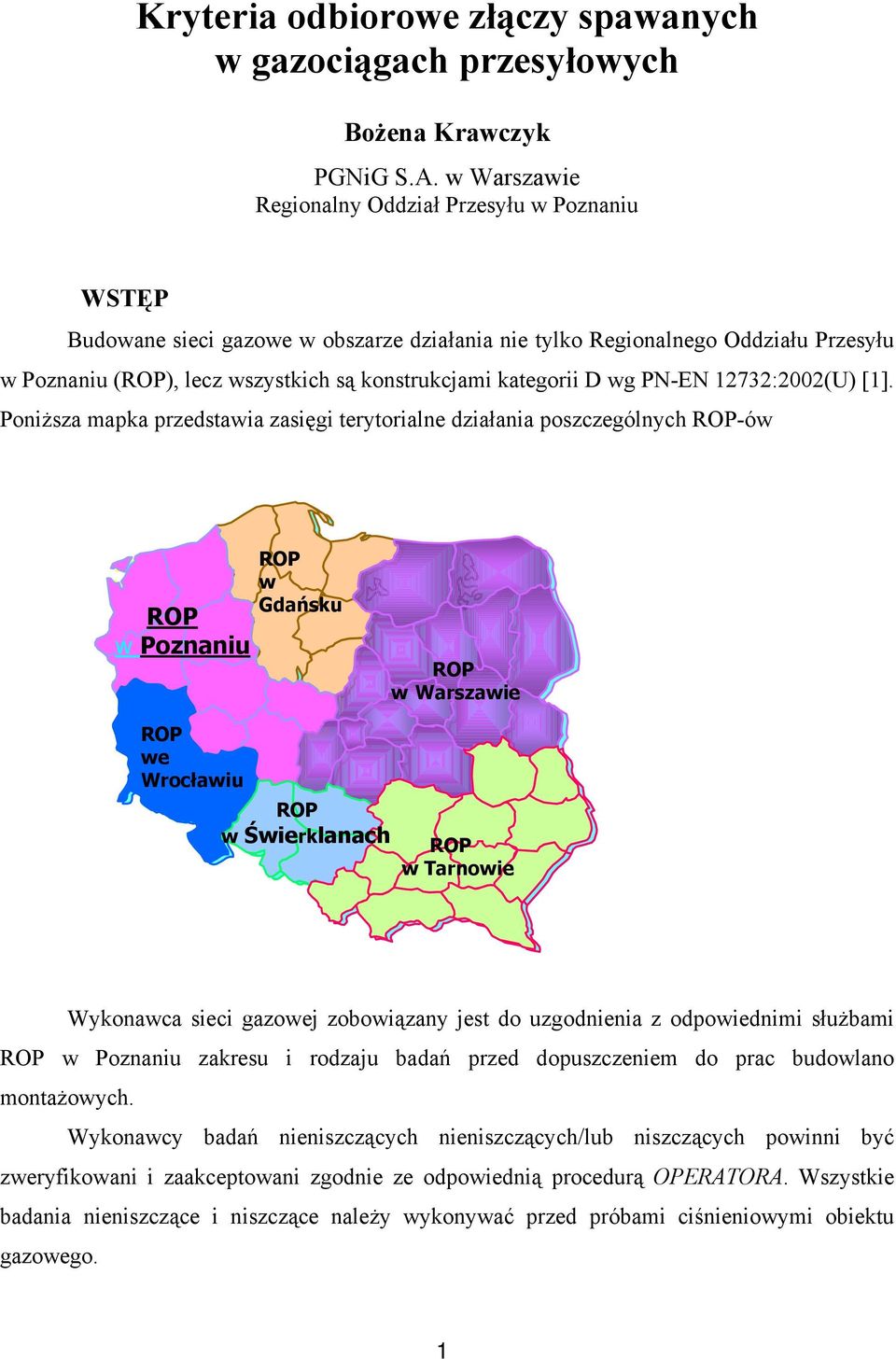

1 Kryteria odbiorowe złączy spawanych w gazociągach przesyłowych Bożena Krawczyk PGNiG S.A. w Warszawie Regionalny Oddział Przesyłu w Poznaniu WSTĘP Budowane sieci gazowe w obszarze działania nie tylko Regionalnego Oddziału Przesyłu w Poznaniu (), lecz wszystkich są konstrukcjami kategorii D wg PN-EN 12732:2002(U) [1]. Poniższa mapka przedstawia zasięgi terytorialne działania poszczególnych -ów w Poznaniu w Gdańsku w Warszawie we Wrocławiu w Świerklanach w Tarnowie Wykonawca sieci gazowej zobowiązany jest do uzgodnienia z odpowiednimi służbami w Poznaniu zakresu i rodzaju badań przed dopuszczeniem do prac budowlano montażowych. Wykonawcy badań nieniszczących nieniszczących/lub niszczących powinni być zweryfikowani i zaakceptowani zgodnie ze odpowiednią procedurą OPERATORA. Wszystkie badania nieniszczące i niszczące należy wykonywać przed próbami ciśnieniowymi obiektu gazowego. 1
2 OBSZAR DZIAŁANIA w POZNANIU SZCZECIN KOSZALIN 8 dawnych województw północno - zachodniej Polski km 2 POZNAŃ KALISZ Badania nieniszczące powinny być przeprowadzane zgodnie z aktualnym stanem dokumentów normatywnych oraz uznanymi procedurami i/lub instrukcjami przez OPERATORA SIECI GAZOWYCH. Badania niszczące również powinny być przeprowadzane zgodnie z aktualnymi dokumentami normatywnymi oraz uznanymi procedurami i/lub instrukcjami przez OPERATORA. Kryteria odbiorowe wymagane poziomy akceptacji złączy spawanych zawiera załącznik G normy PN-EN 12732:2002(U) [1]. Personel przeprowadzający badania niszczące i nieniszczące powinien być zatrudniony przez wykonawcę sieci gazowej lub prze operatora sieci gazowej, lub przez niezależną jednostkę badawczą. Zaleca się, aby wszystkie jednostki zatrudniające taki personel były certyfikowane. Cały personel przeprowadzający badania nieniszczące powinien być kwalifikowany w zakresie wykonywanych zadań zgodnie z EN 473:1993 lub na podstawie rozeznania umiejętności posiadanego przez operatora sieci gazowej. W ramach kontroli jakości dostaw materiałów do budowy, remontu i modernizacji sieci gazowych należy prowadzić pomiary grubości ścianek i średnic rur, kształtek i końcówek do 2

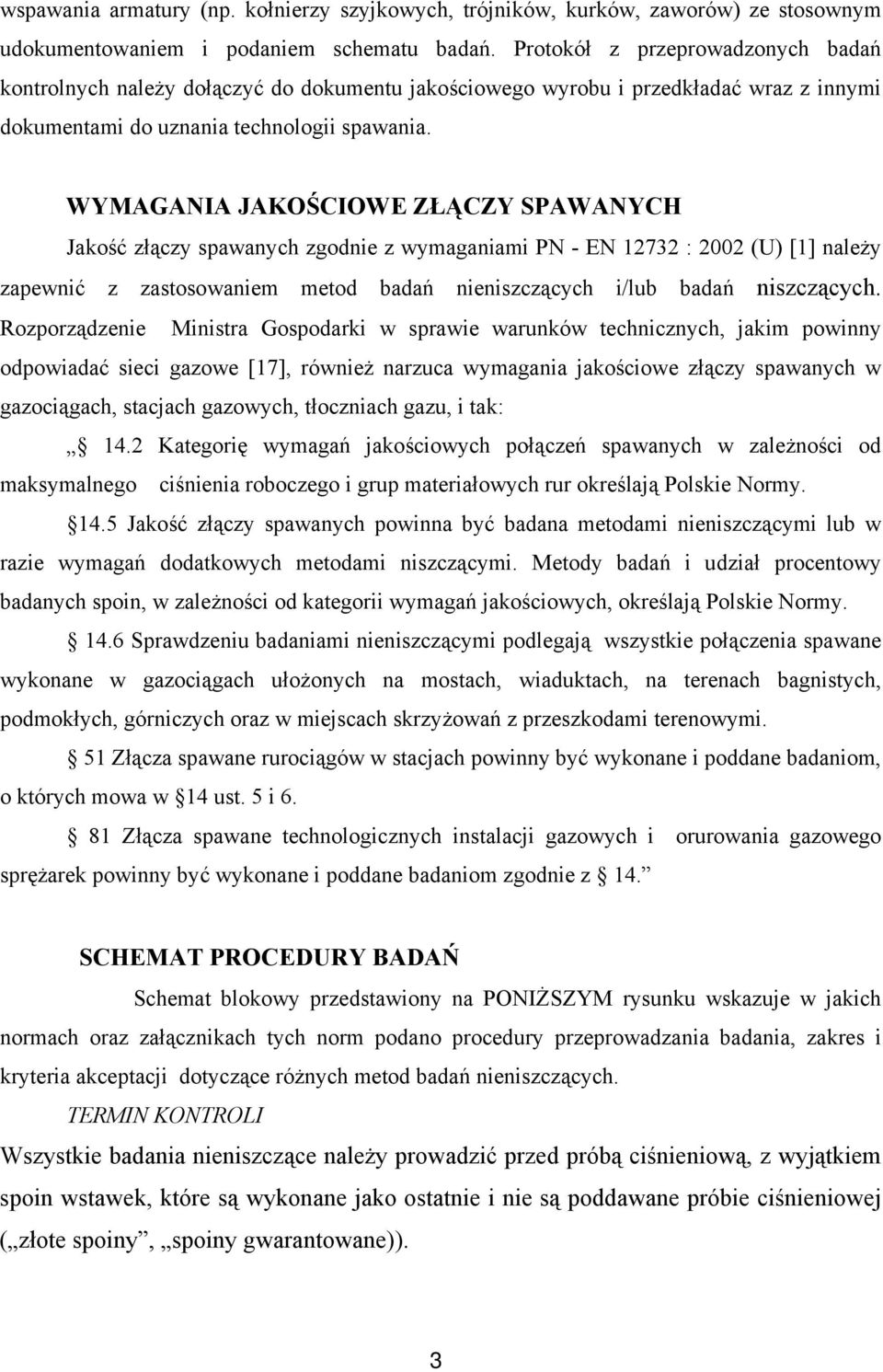

3 wspawania armatury (np. kołnierzy szyjkowych, trójników, kurków, zaworów) ze stosownym udokumentowaniem i podaniem schematu badań. Protokół z przeprowadzonych badań kontrolnych należy dołączyć do dokumentu jakościowego wyrobu i przedkładać wraz z innymi dokumentami do uznania technologii spawania. WYMAGANIA JAKOŚCIOWE ZŁĄCZY SPAWANYCH Jakość złączy spawanych zgodnie z wymaganiami PN - EN : 2002 (U) [1] należy zapewnić z zastosowaniem metod badań nieniszczących i/lub badań niszczących. Rozporządzenie Ministra Gospodarki w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe [17], również narzuca wymagania jakościowe złączy spawanych w gazociągach, stacjach gazowych, tłoczniach gazu, i tak: 14.2 Kategorię wymagań jakościowych połączeń spawanych w zależności od maksymalnego ciśnienia roboczego i grup materiałowych rur określają Polskie Normy Jakość złączy spawanych powinna być badana metodami nieniszczącymi lub w razie wymagań dodatkowych metodami niszczącymi. Metody badań i udział procentowy badanych spoin, w zależności od kategorii wymagań jakościowych, określają Polskie Normy Sprawdzeniu badaniami nieniszczącymi podlegają wszystkie połączenia spawane wykonane w gazociągach ułożonych na mostach, wiaduktach, na terenach bagnistych, podmokłych, górniczych oraz w miejscach skrzyżowań z przeszkodami terenowymi. 51 Złącza spawane rurociągów w stacjach powinny być wykonane i poddane badaniom, o których mowa w 14 ust. 5 i Złącza spawane technologicznych instalacji gazowych i orurowania gazowego sprężarek powinny być wykonane i poddane badaniom zgodnie z 14. SCHEMAT PROCEDURY BADAŃ Schemat blokowy przedstawiony na PONIŻSZYM rysunku wskazuje w jakich normach oraz załącznikach tych norm podano procedury przeprowadzania badania, zakres i kryteria akceptacji dotyczące różnych metod badań nieniszczących. TERMIN KONTROLI Wszystkie badania nieniszczące należy prowadzić przed próbą ciśnieniową, z wyjątkiem spoin wstawek, które są wykonane jako ostatnie i nie są poddawane próbie ciśnieniowej ( złote spoiny, spoiny gwarantowane)). 3

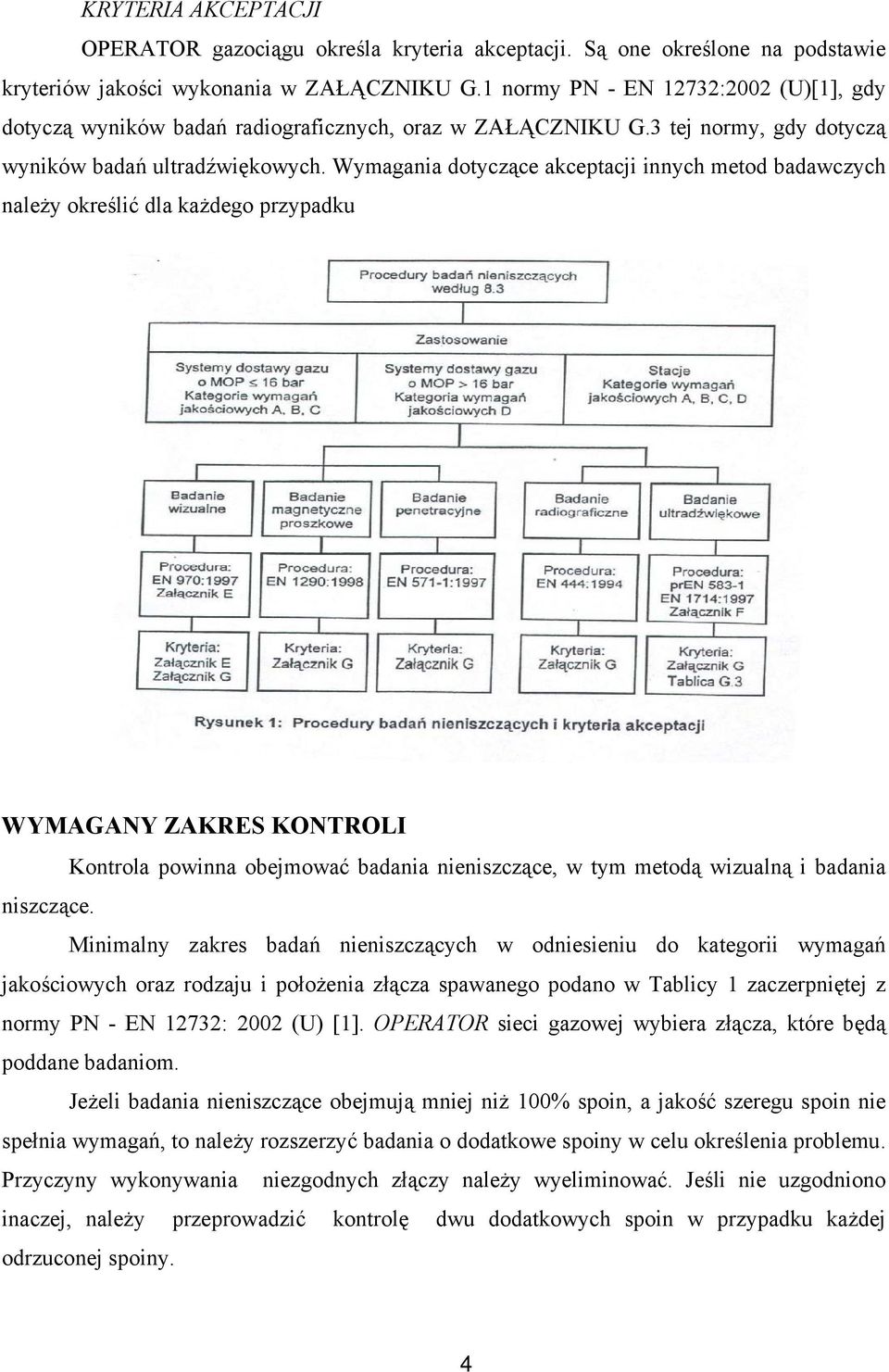

4 KRYTERIA AKCEPTACJI OPERATOR gazociągu określa kryteria akceptacji. Są one określone na podstawie kryteriów jakości wykonania w ZAŁĄCZNIKU G.1 normy PN - EN 12732:2002 (U)[1], gdy dotyczą wyników badań radiograficznych, oraz w ZAŁĄCZNIKU G.3 tej normy, gdy dotyczą wyników badań ultradźwiękowych. Wymagania dotyczące akceptacji innych metod badawczych należy określić dla każdego przypadku WYMAGANY ZAKRES KONTROLI Kontrola powinna obejmować badania nieniszczące, w tym metodą wizualną i badania niszczące. Minimalny zakres badań nieniszczących w odniesieniu do kategorii wymagań jakościowych oraz rodzaju i położenia złącza spawanego podano w Tablicy 1 zaczerpniętej z normy PN - EN 12732: 2002 (U) [1]. OPERATOR sieci gazowej wybiera złącza, które będą poddane badaniom. Jeżeli badania nieniszczące obejmują mniej niż 100% spoin, a jakość szeregu spoin nie spełnia wymagań, to należy rozszerzyć badania o dodatkowe spoiny w celu określenia problemu. Przyczyny wykonywania niezgodnych złączy należy wyeliminować. Jeśli nie uzgodniono inaczej, należy przeprowadzić kontrolę dwu dodatkowych spoin w przypadku każdej odrzuconej spoiny. 4

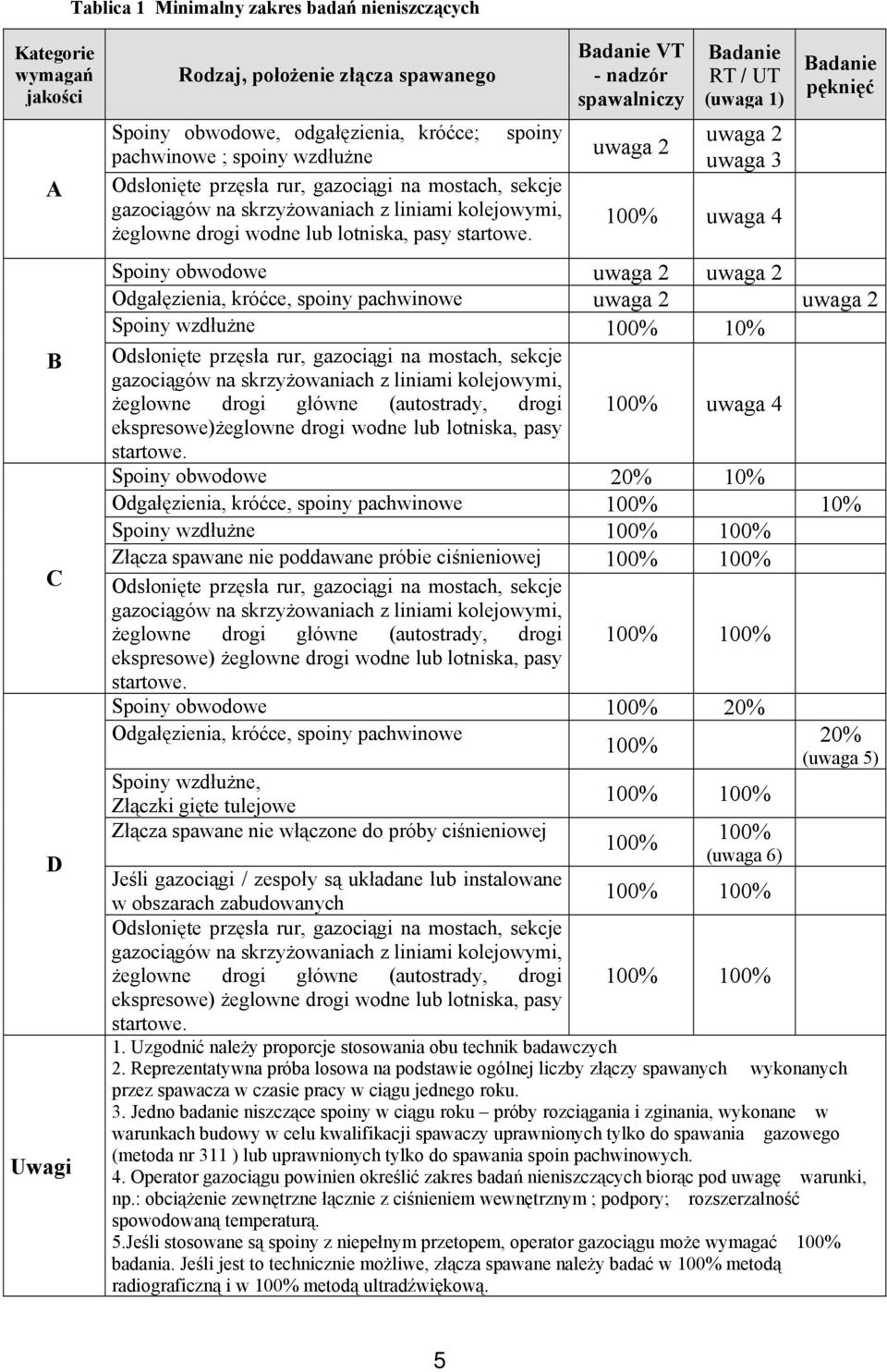

5 Tablica 1 Minimalny zakres badań nieniszczących Kategorie wymagań jakości A B C D Uwagi Rodzaj, położenie złącza spawanego Spoiny obwodowe, odgałęzienia, króćce; spoiny pachwinowe ; spoiny wzdłużne Odsłonięte przęsła rur, gazociągi na mostach, sekcje gazociągów na skrzyżowaniach z liniami kolejowymi, żeglowne drogi wodne lub lotniska, pasy startowe. Badanie VT - nadzór spawalniczy uwaga 2 Badanie RT / UT (uwaga 1) uwaga 2 uwaga 3 100% uwaga 4 Badanie pęknięć Spoiny obwodowe uwaga 2 uwaga 2 Odgałęzienia, króćce, spoiny pachwinowe uwaga 2 uwaga 2 Spoiny wzdłużne 100% 10% Odsłonięte przęsła rur, gazociągi na mostach, sekcje gazociągów na skrzyżowaniach z liniami kolejowymi, żeglowne drogi główne (autostrady, drogi 100% uwaga 4 ekspresowe)żeglowne drogi wodne lub lotniska, pasy startowe. Spoiny obwodowe 20% 10% Odgałęzienia, króćce, spoiny pachwinowe 100% 10% Spoiny wzdłużne 100% 100% Złącza spawane nie poddawane próbie ciśnieniowej 100% 100% Odsłonięte przęsła rur, gazociągi na mostach, sekcje gazociągów na skrzyżowaniach z liniami kolejowymi, żeglowne drogi główne (autostrady, drogi 100% 100% ekspresowe) żeglowne drogi wodne lub lotniska, pasy startowe. Spoiny obwodowe 100% 20% Odgałęzienia, króćce, spoiny pachwinowe 100% Spoiny wzdłużne, Złączki gięte tulejowe Złącza spawane nie włączone do próby ciśnieniowej 100% 100% 100% 100% (uwaga 6) 20% (uwaga 5) Jeśli gazociągi / zespoły są układane lub instalowane w obszarach zabudowanych 100% 100% Odsłonięte przęsła rur, gazociągi na mostach, sekcje gazociągów na skrzyżowaniach z liniami kolejowymi, żeglowne drogi główne (autostrady, drogi 100% 100% ekspresowe) żeglowne drogi wodne lub lotniska, pasy startowe. 1. Uzgodnić należy proporcje stosowania obu technik badawczych 2. Reprezentatywna próba losowa na podstawie ogólnej liczby złączy spawanych wykonanych przez spawacza w czasie pracy w ciągu jednego roku. 3. Jedno badanie niszczące spoiny w ciągu roku próby rozciągania i zginania, wykonane w warunkach budowy w celu kwalifikacji spawaczy uprawnionych tylko do spawania gazowego (metoda nr 311 ) lub uprawnionych tylko do spawania spoin pachwinowych. 4. Operator gazociągu powinien określić zakres badań nieniszczących biorąc pod uwagę warunki, np.: obciążenie zewnętrzne łącznie z ciśnieniem wewnętrznym ; podpory; rozszerzalność spowodowaną temperaturą. 5.Jeśli stosowane są spoiny z niepełnym przetopem, operator gazociągu może wymagać 100% badania. Jeśli jest to technicznie możliwe, złącza spawane należy badać w 100% metodą radiograficzną i w 100% metodą ultradźwiękową. 5
6 BADANIA NIENISZCZĄCE Metoda lub kombinacja metod badań nieniszczących powinna być określona przez OPERATORA. Procedury badań nieniszczących należy przed rozpoczęciem prac spawalniczych, przedłożyć operatorowi gazociągu w celu ich uznania. W szczególnych przypadkach jedna metoda badania może być zastąpiona inną metodą. W przypadku stosowania przez operatora ERG (załącznik G2 normy PN-EN 12732:2002(U) lub innych kryteriów akceptacji, opartych na analizie mechaniki powstawania pęknięć oraz kryteriach funkcjonalności, zalecane jest przeprowadzenie badań nieniszczących złączy spawanych jako kombinacji dwóch różnych technik kontroli. Badania wizualne spoin należy prowadzić zgodnie z normą PN-EN 970:1999 [1] oraz wymaganiami dodatkowymi podanymi w załączniku E normy PN-EN 12732:2002(U) [1]. Badania radiograficzne należy prowadzić zgodnie z normą PN-EN 1435:2001[3]. Jeżeli OPERATOR nie określił inaczej, jakość obrazu powinna być klasy A dl kategorii wymagań jakościowych sieci gazowych od A do C oraz dla kategorii wymagań jakościowych sieci gazowej D jakość obrazu powinna być klasy B. Kryteria akceptacji w przypadku badań radiograficznych określa załącznik G.1 lub G.2. normy PN-EN 12732:2002 (U) [1]. W przypadku wykonywanych badań dla potrzeb badania technologii zgodnie z normą PN-EN 288-9:2002 [20] obowiązują wartości graniczne niezgodności spawalniczych wg Tablicy 2 tej normy. W przypadku spawania rur o grubości większej niż 10 mm wykonanych z gatunków materiałów grupy materiałowej 2 i 3 według normy EN 288-3:1992 (PN-EN 188-3:1994 [18]), które nie są poddawane próbie ciśnieniowej, wykonane złącza należy dodatkowo zbadać metodą ultradźwiękową (tablica 4, uwaga 6 normy PN-EN 12732:2002 (U)). W przypadku stosowania elektrod celulozowych badanie to należy przeprowadzić nie wcześniej niż po 24 h od zakończenia spawania, jeśli nie stosowano wygrzewania. Laboratorium prowadzące prace radiograficzne powinno posiadać akredytację zgodnie z normą EN 45001:1998 plus IEC 25 w czasie okresu przejściowego, a po roku 2003 zgodnie z PN-EN ISO/IEC 17025:2001: Ogólne wymagania dotyczące kompetencji laboratoriów badawczych i wzorcujących. Badania ultradźwiękowe należy przeprowadzić zgodnie z PN-EN 583-1:2001 Badania nieniszczące - Badania ultradźwiękowe - Część 1: Zasady ogólne, normą. PN-EN 1714:2002[7] oraz wymaganiami dodatkowymi podanymi w załączniku F normy PN-EN 12732:2002 (U)[1]. Przy spawaniu łukiem krótkim zwarciowym i/lub spawaniu ścianek o dużej grubości, może być wymagane dodatkowo badanie ultradźwiękowe. W tym przypadku zakres badań 6

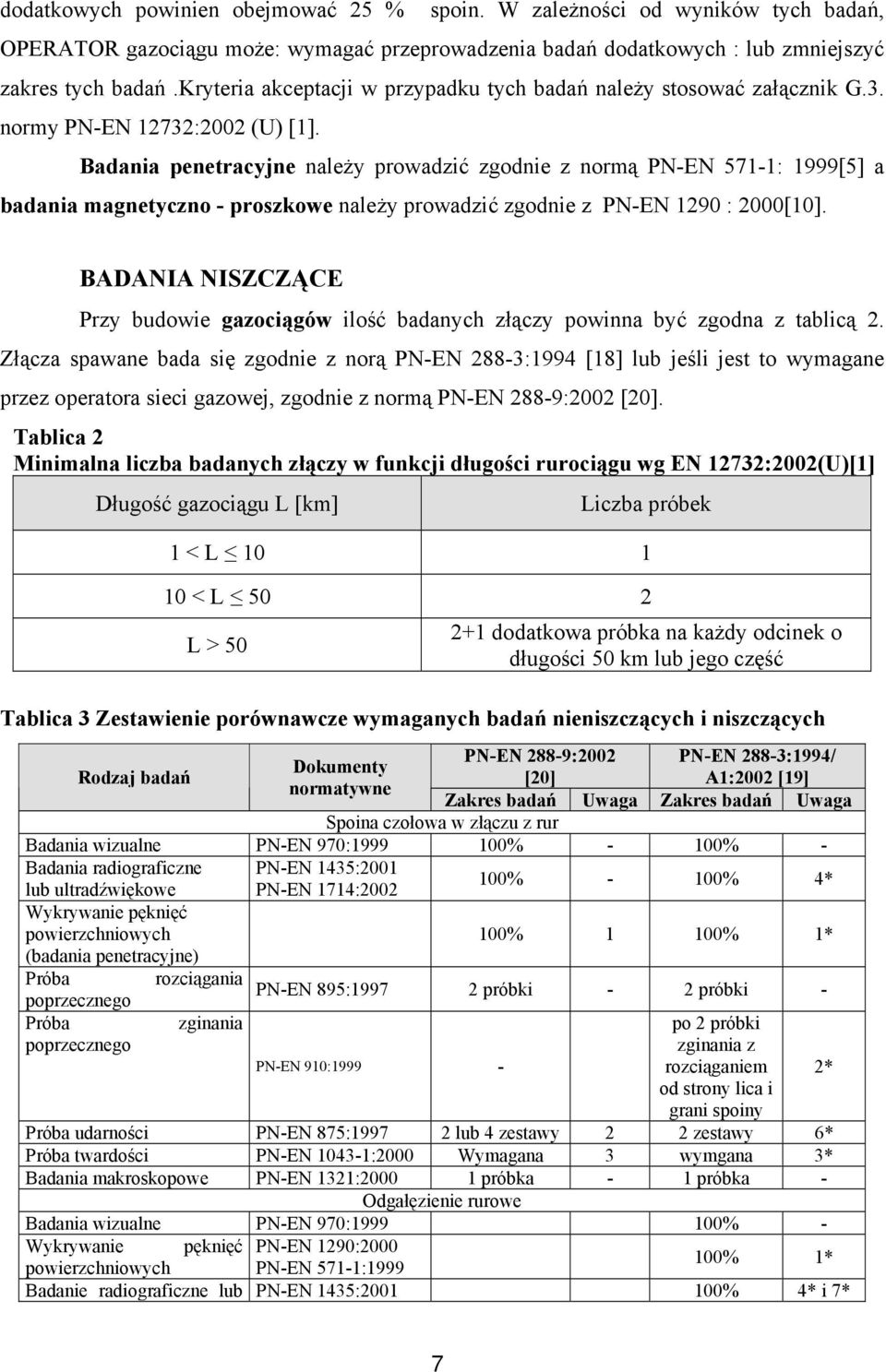

7 dodatkowych powinien obejmować 25 % spoin. W zależności od wyników tych badań, OPERATOR gazociągu może: wymagać przeprowadzenia badań dodatkowych : lub zmniejszyć zakres tych badań.kryteria akceptacji w przypadku tych badań należy stosować załącznik G.3. normy PN-EN 12732:2002 (U) [1]. Badania penetracyjne należy prowadzić zgodnie z normą PN-EN 571-1: 1999[5] a badania magnetyczno - proszkowe należy prowadzić zgodnie z PN-EN 1290 : 2000[10]. BADANIA NISZCZĄCE Przy budowie gazociągów ilość badanych złączy powinna być zgodna z tablicą 2. Złącza spawane bada się zgodnie z norą PN-EN 288-3:1994 [18] lub jeśli jest to wymagane przez operatora sieci gazowej, zgodnie z normą PN-EN 288-9:2002 [20]. Tablica 2 Minimalna liczba badanych złączy w funkcji długości rurociągu wg EN 12732:2002(U)[1] Długość gazociągu L [km] Liczba próbek 1 < L < L 50 2 L > dodatkowa próbka na każdy odcinek o długości 50 km lub jego część Tablica 3 Zestawienie porównawcze wymaganych badań nieniszczących i niszczących PN-EN 288-9:2002 PN-EN 288-3:1994/ Dokumenty Rodzaj badań [20] A1:2002 [19] normatywne Zakres badań Uwaga Zakres badań Uwaga Spoina czołowa w złączu z rur Badania wizualne PN-EN 970: % - 100% - Badania radiograficzne lub ultradźwiękowe Wykrywanie pęknięć powierzchniowych (badania penetracyjne) Próba poprzecznego Próba poprzecznego rozciągania zginania PN-EN 1435:2001 PN-EN 1714: % - 100% 4* 100% 1 100% 1* PN-EN 895: próbki - 2 próbki - PN-EN 910: po 2 próbki zginania z rozciąganiem od strony lica i grani spoiny Próba udarności PN-EN 875: lub 4 zestawy 2 2 zestawy 6* Próba twardości PN-EN :2000 Wymagana 3 wymgana 3* Badania makroskopowe PN-EN 1321: próbka - 1 próbka - Odgałęzienie rurowe Badania wizualne PN-EN 970: % - Wykrywanie pęknięć PN-EN 1290:2000 powierzchniowych PN-EN 571-1: % 1* Badanie radiograficzne lub PN-EN 1435: % 4* i 7* 2* 7

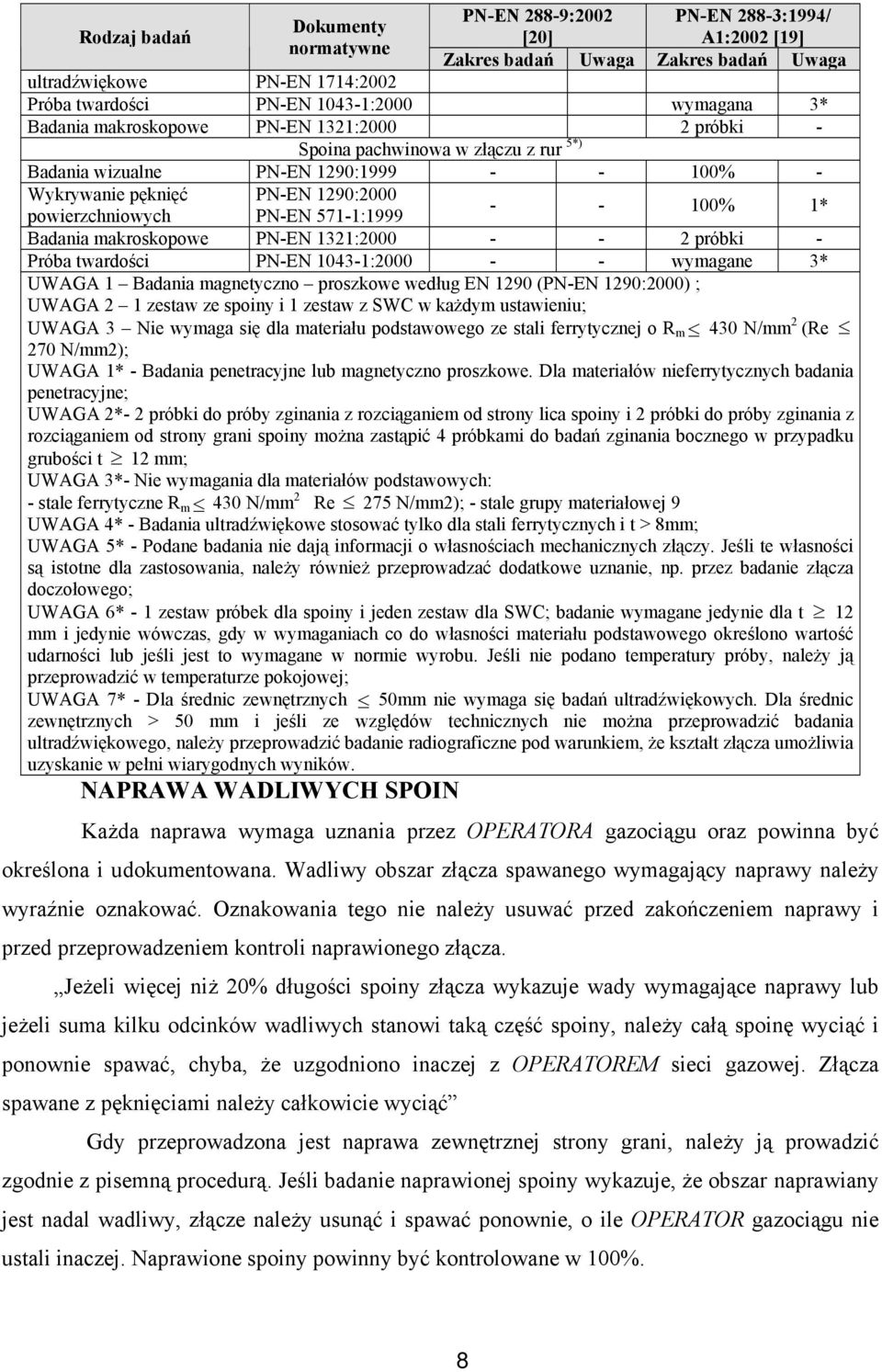

8 Rodzaj badań PN-EN 288-9:2002 PN-EN 288-3:1994/ Dokumenty [20] A1:2002 [19] normatywne Zakres badań Uwaga Zakres badań Uwaga ultradźwiękowe PN-EN 1714:2002 Próba twardości PN-EN :2000 wymagana 3* Badania makroskopowe PN-EN 1321: próbki - Spoina pachwinowa w złączu z rur 5*) Badania wizualne PN-EN 1290: % - Wykrywanie pęknięć PN-EN 1290:2000 powierzchniowych PN-EN 571-1: % 1* Badania makroskopowe PN-EN 1321: próbki - Próba twardości PN-EN : wymagane 3* UWAGA 1 Badania magnetyczno proszkowe według EN 1290 (PN-EN 1290:2000) ; UWAGA 2 1 zestaw ze spoiny i 1 zestaw z SWC w każdym ustawieniu; UWAGA 3 Nie wymaga się dla materiału podstawowego ze stali ferrytycznej o R m 430 N/mm 2 (Re 270 N/mm2); UWAGA 1* - Badania penetracyjne lub magnetyczno proszkowe. Dla materiałów nieferrytycznych badania penetracyjne; UWAGA 2*- 2 próbki do próby zginania z rozciąganiem od strony lica spoiny i 2 próbki do próby zginania z rozciąganiem od strony grani spoiny można zastąpić 4 próbkami do badań zginania bocznego w przypadku grubości t 12 mm; UWAGA 3*- Nie wymagania dla materiałów podstawowych: - stale ferrytyczne R m 430 N/mm 2 Re 275 N/mm2); - stale grupy materiałowej 9 UWAGA 4* - Badania ultradźwiękowe stosować tylko dla stali ferrytycznych i t > 8mm; UWAGA 5* - Podane badania nie dają informacji o własnościach mechanicznych złączy. Jeśli te własności są istotne dla zastosowania, należy również przeprowadzać dodatkowe uznanie, np. przez badanie złącza doczołowego; UWAGA 6* - 1 zestaw próbek dla spoiny i jeden zestaw dla SWC; badanie wymagane jedynie dla t 12 mm i jedynie wówczas, gdy w wymaganiach co do własności materiału podstawowego określono wartość udarności lub jeśli jest to wymagane w normie wyrobu. Jeśli nie podano temperatury próby, należy ją przeprowadzić w temperaturze pokojowej; UWAGA 7* - Dla średnic zewnętrznych 50mm nie wymaga się badań ultradźwiękowych. Dla średnic zewnętrznych > 50 mm i jeśli ze względów technicznych nie można przeprowadzić badania ultradźwiękowego, należy przeprowadzić badanie radiograficzne pod warunkiem, że kształt złącza umożliwia uzyskanie w pełni wiarygodnych wyników. NAPRAWA WADLIWYCH SPOIN Każda naprawa wymaga uznania przez OPERATORA gazociągu oraz powinna być określona i udokumentowana. Wadliwy obszar złącza spawanego wymagający naprawy należy wyraźnie oznakować. Oznakowania tego nie należy usuwać przed zakończeniem naprawy i przed przeprowadzeniem kontroli naprawionego złącza. Jeżeli więcej niż 20% długości spoiny złącza wykazuje wady wymagające naprawy lub jeżeli suma kilku odcinków wadliwych stanowi taką część spoiny, należy całą spoinę wyciąć i ponownie spawać, chyba, że uzgodniono inaczej z OPERATOREM sieci gazowej. Złącza spawane z pęknięciami należy całkowicie wyciąć Gdy przeprowadzona jest naprawa zewnętrznej strony grani, należy ją prowadzić zgodnie z pisemną procedurą. Jeśli badanie naprawionej spoiny wykazuje, że obszar naprawiany jest nadal wadliwy, złącze należy usunąć i spawać ponownie, o ile OPERATOR gazociągu nie ustali inaczej. Naprawione spoiny powinny być kontrolowane w 100%. 8

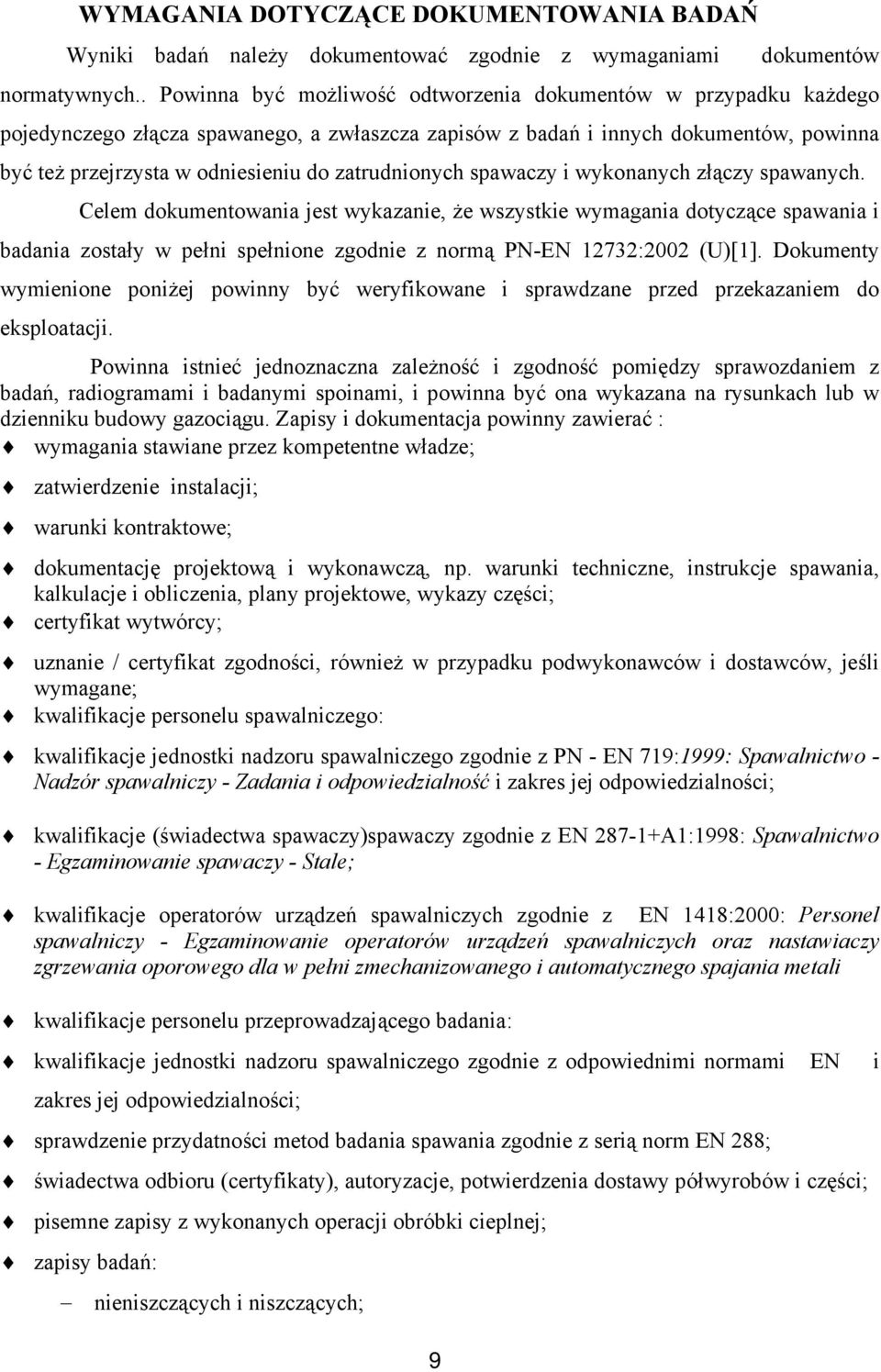

9 WYMAGANIA DOTYCZĄCE DOKUMENTOWANIA BADAŃ Wyniki badań należy dokumentować zgodnie z wymaganiami dokumentów normatywnych.. Powinna być możliwość odtworzenia dokumentów w przypadku każdego pojedynczego złącza spawanego, a zwłaszcza zapisów z badań i innych dokumentów, powinna być też przejrzysta w odniesieniu do zatrudnionych spawaczy i wykonanych złączy spawanych. Celem dokumentowania jest wykazanie, że wszystkie wymagania dotyczące spawania i badania zostały w pełni spełnione zgodnie z normą PN-EN 12732:2002 (U)[1]. Dokumenty wymienione poniżej powinny być weryfikowane i sprawdzane przed przekazaniem do eksploatacji. Powinna istnieć jednoznaczna zależność i zgodność pomiędzy sprawozdaniem z badań, radiogramami i badanymi spoinami, i powinna być ona wykazana na rysunkach lub w dzienniku budowy gazociągu. Zapisy i dokumentacja powinny zawierać : wymagania stawiane przez kompetentne władze; zatwierdzenie instalacji; warunki kontraktowe; dokumentację projektową i wykonawczą, np. warunki techniczne, instrukcje spawania, kalkulacje i obliczenia, plany projektowe, wykazy części; certyfikat wytwórcy; uznanie / certyfikat zgodności, również w przypadku podwykonawców i dostawców, jeśli wymagane; kwalifikacje personelu spawalniczego: kwalifikacje jednostki nadzoru spawalniczego zgodnie z PN - EN 719:1999: Spawalnictwo - Nadzór spawalniczy - Zadania i odpowiedzialność i zakres jej odpowiedzialności; kwalifikacje (świadectwa spawaczy)spawaczy zgodnie z EN A1:1998: Spawalnictwo - Egzaminowanie spawaczy - Stale; kwalifikacje operatorów urządzeń spawalniczych zgodnie z EN 1418:2000: Personel spawalniczy - Egzaminowanie operatorów urządzeń spawalniczych oraz nastawiaczy zgrzewania oporowego dla w pełni zmechanizowanego i automatycznego spajania metali kwalifikacje personelu przeprowadzającego badania: kwalifikacje jednostki nadzoru spawalniczego zgodnie z odpowiednimi normami EN zakres jej odpowiedzialności; sprawdzenie przydatności metod badania spawania zgodnie z serią norm EN 288; świadectwa odbioru (certyfikaty), autoryzacje, potwierdzenia dostawy półwyrobów i części; pisemne zapisy z wykonanych operacji obróbki cieplnej; zapisy badań: nieniszczących i niszczących; 9 i

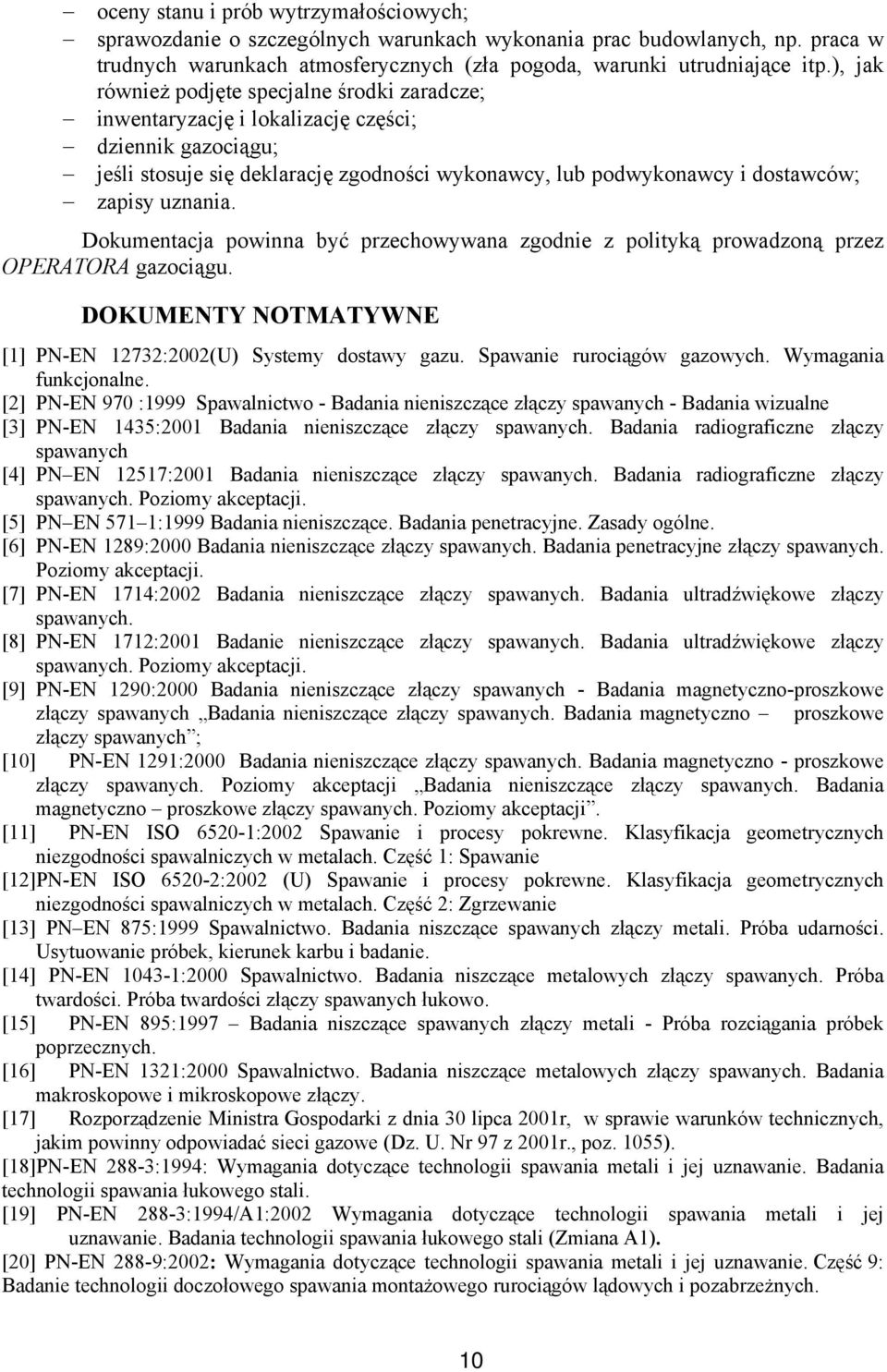

10 oceny stanu i prób wytrzymałościowych; sprawozdanie o szczególnych warunkach wykonania prac budowlanych, np. praca w trudnych warunkach atmosferycznych (zła pogoda, warunki utrudniające itp.), jak również podjęte specjalne środki zaradcze; inwentaryzację i lokalizację części; dziennik gazociągu; jeśli stosuje się deklarację zgodności wykonawcy, lub podwykonawcy i dostawców; zapisy uznania. Dokumentacja powinna być przechowywana zgodnie z polityką prowadzoną przez OPERATORA gazociągu. DOKUMENTY NOTMATYWNE [1] PN-EN 12732:2002(U) Systemy dostawy gazu. Spawanie rurociągów gazowych. Wymagania funkcjonalne. [2] PN-EN 970 :1999 Spawalnictwo - Badania nieniszczące złączy spawanych - Badania wizualne [3] PN-EN 1435:2001 Badania nieniszczące złączy spawanych. Badania radiograficzne złączy spawanych [4] PN EN 12517:2001 Badania nieniszczące złączy spawanych. Badania radiograficzne złączy spawanych. Poziomy akceptacji. [5] PN EN 571 1:1999 Badania nieniszczące. Badania penetracyjne. Zasady ogólne. [6] PN-EN 1289:2000 Badania nieniszczące złączy spawanych. Badania penetracyjne złączy spawanych. Poziomy akceptacji. [7] PN-EN 1714:2002 Badania nieniszczące złączy spawanych. Badania ultradźwiękowe złączy spawanych. [8] PN-EN 1712:2001 Badanie nieniszczące złączy spawanych. Badania ultradźwiękowe złączy spawanych. Poziomy akceptacji. [9] PN-EN 1290:2000 Badania nieniszczące złączy spawanych - Badania magnetyczno-proszkowe złączy spawanych Badania nieniszczące złączy spawanych. Badania magnetyczno proszkowe złączy spawanych ; [10] PN-EN 1291:2000 Badania nieniszczące złączy spawanych. Badania magnetyczno - proszkowe złączy spawanych. Poziomy akceptacji Badania nieniszczące złączy spawanych. Badania magnetyczno proszkowe złączy spawanych. Poziomy akceptacji. [11] PN-EN ISO :2002 Spawanie i procesy pokrewne. Klasyfikacja geometrycznych niezgodności spawalniczych w metalach. Część 1: Spawanie [12]PN-EN ISO :2002 (U) Spawanie i procesy pokrewne. Klasyfikacja geometrycznych niezgodności spawalniczych w metalach. Część 2: Zgrzewanie [13] PN EN 875:1999 Spawalnictwo. Badania niszczące spawanych złączy metali. Próba udarności. Usytuowanie próbek, kierunek karbu i badanie. [14] PN-EN :2000 Spawalnictwo. Badania niszczące metalowych złączy spawanych. Próba twardości. Próba twardości złączy spawanych łukowo. [15] PN-EN 895:1997 Badania niszczące spawanych złączy metali - Próba rozciągania próbek poprzecznych. [16] PN-EN 1321:2000 Spawalnictwo. Badania niszczące metalowych złączy spawanych. Badania makroskopowe i mikroskopowe złączy. [17] Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001r, w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 97 z 2001r., poz. 1055). [18]PN-EN 288-3:1994: Wymagania dotyczące technologii spawania metali i jej uznawanie. Badania technologii spawania łukowego stali. [19] PN-EN 288-3:1994/A1:2002 Wymagania dotyczące technologii spawania metali i jej uznawanie. Badania technologii spawania łukowego stali (Zmiana A1). [20] PN-EN 288-9:2002: Wymagania dotyczące technologii spawania metali i jej uznawanie. Część 9: Badanie technologii doczołowego spawania montażowego rurociągów lądowych i pozabrzeżnych. 10
