1 Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w Lublinie Sp. z o.o. PL Lublin, al. J. Piłsudskiego 15 NIP: , Regon: , kapitał zakładowy: ,00 PLN SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA PUBLICZNEGO (SIWZ) DLA PRZETARGU NIEOGRANICZONEGO przeprowadzanego zgodnie z postanowieniami ustawy z dnia 29 stycznia 2004 r. Prawo Zamówień Publicznych (tj. Dz. U. z 2013 r., poz. 907 z późn. zm..) oraz aktów wykonawczych do tej ustawy Zamówienie: Kontrakt 5 Koncepcja oraz dokumentacja techniczna Centralnego Systemu Sterowania procesem produkcji wody stacji wodociągowych MPWiK Sp. z o.o. w Lublinie w ramach Projektu pn. Opracowanie dokumentacji technicznej dla inwestycji planowanych w Lublinie w latach ". Nr zamówienia: OZ/321/93/14 TOM III OPIS STANU ISTNIEJĄCEGO AUTOMATYKI OBIEKTÓW MPWIK SP. Z O.O. W LUBLINIE (STAN MAJ 2014 R.)
2 I. Opis stanu istniejącego automatyki obiektów MPWiK (stan - maj 2014) 1. Stacja Pomp Zemborzycka : Stacja wyposażona jest w 9 zespołów pompowych ( o numeracji 1, 2, 3, 5, 7, 8, 9, 10, 11), zainstalowanych na hali pomp w tym 3 regulowane (7, 8, 9) zasilane poprzez kaskady tyrystorowe. Wszystkie zespoły pompowe ( z wyjątkiem 3 regulowanych) do rozruchu wymagają obecnie ręcznego rozruchu z rozrusznika. W Stacji Pomp Zemborzycka funkcjonuje kilka niezależnych systemów sterowania i zbierania danych: Oparty o sterownik typu Festo FPC 405 system umożliwiający zadawanie i stabilizację ciśnienia na wyjściach do miasta (2 wyjścia ponieważ stacja pracuje w 2 kierunkach ). Sterownik jest połączony poprzez port RS232 z komputerem PC na którym jest zainstalowana aplikacja Axeda Supervisor umożliwiająca nastawę ciśnienia, załączanie i wyłączanie 3 zespołów pompowych (nr 7, 8, 9). Zespoły te napędzane są poprzez kaskady tyrystorowe zasilające silniki pierścieniowe. System ten sygnalizuje również przekroczenie temperatyry łożysk w zespołach pompowych. Oparty o aplikację Telwin Scada system sterowania ujęciami wody Prawiedniki, Wilczopole i śledzenia procesów technologicznych na Stacji Pomp Zemborzycka. System ten składa się ze stanowiska komputerowego z zainstalowanym systemem operacyjnym Windows 8 Professional i aplikacją Telwin Scada. Poprzez wewnętrzną sieć MPWiK oraz serwer portów ( NPort MOXA 5400) system łączy się (bezprzewodowo z wykorzystaniem radiomodemów SATELINE) ze sterownikami typu Siemens S7-300 zainstalowanymi w studni nr 8 na ujęciu Wilczopole oraz w rozdzielni R1 na ujęciu Prawiedniki. Sterowniki te obsługują odpowiednio 8 studni głębinowych na ujęciu Wilczopole i 17 studni na ujęciu Prawiedniki. System umożliwia zdalne załączanie i wyłączanie studni, sygnalizację stanu pracy i stanów awaryjnych oraz zliczanie czasu pracy studni. Z każdej studni docierają również pomiary chwilowe prądu pompy i przepływu (w studni nr 19 ujęcia Prawiedniki także pomiar ciśnienia). Komputer z aplikacją Telwin Scada połączony jest również poprzez drugi port RS232 (Nportu MOXA) ze sterownikiem typu Siemens S7-300 zainstalowanym w pomieszczeniu obok dyżurki, którego zadaniem jest obsługa wszystkich sygnałów lokalnych ze Stacji Pomp
3 Zemborzycka. Sterownik ten zbiera wszystkie dane o pracy zespołów pompowych na hali (pomiary prądu pomp, stany pracy itp.), pomiary i sygnalizacje z chlorowni, zbiorników wody (z komorami zasuw) i rozdzielni elektrycznych. Stanowisko komputerowe z aplikacją Telwin Scada umożliwiające obsłudze podgląd na pomiary wszystkich stacji wodociągowych. Komputer ten jest połączony poprzez port RS232 z lokalnym sterownikiem typu SAIA PCD1 (umieszczonym w szafie w dyspozytorni) do którego doprowadzone są niektóre ważniejsze pomiary ze Stacji Pomp Zemborzycka (ciśnienia, przepływy, pomiary poziomu wody w zbiornikach, pomiar ilości chloru pozostałego w wodzie). Ze stanowiska tego sterowane są również studnie osiedlowe (Koncertowa, Przyjaźni, Skrzatów, Felin, Narcyzowa). Na hali pomp zainstalowane są zasuwy i przepustnice z napędem elektrycznym po 2 na każdym zespole pompowym (rurociąg ssawny i tłoczny) oraz 15 szt. w różnych punktach na rurociągach. Wszystkie zasuwy i przepustnice sterowane są lokalnie z przycisków. Obiekt jest wyposażony w system SSW oparty na centrali alarmowej Integra firmy SATEL. 2. Stacja Pomp i ujęcie Sławinek W Stacji pomp Sławinek wykonano cyfrowy system sterowania i wizualizacji procesu technologicznego, opartego na sterowniku PCD4 firmy SAIA oraz na oprogramowaniu AXEDA Supervisor 1.0. Sterownik PCD4 składa się z modułów: zasilacza PCD4.N210; procesora PCD4.M170; wejść cyfrowych PCD4.E600 (szt.8 x 16 wej.= 128 : wykorzystane 121 wejścia); wyjść cyfrowych PCD4.A410 (szt.7 x 16 wyj.=112 ; wykorzystane 96 wyjść); wejść analogowych PCD4.W500 (szt.3 x 8 wej.=24; wykorzystane 24 wejścia); wyjść analogowych PCD4.W600 (szt.2 x 8 wyj.=16; wykorzystane 12 wyjść);

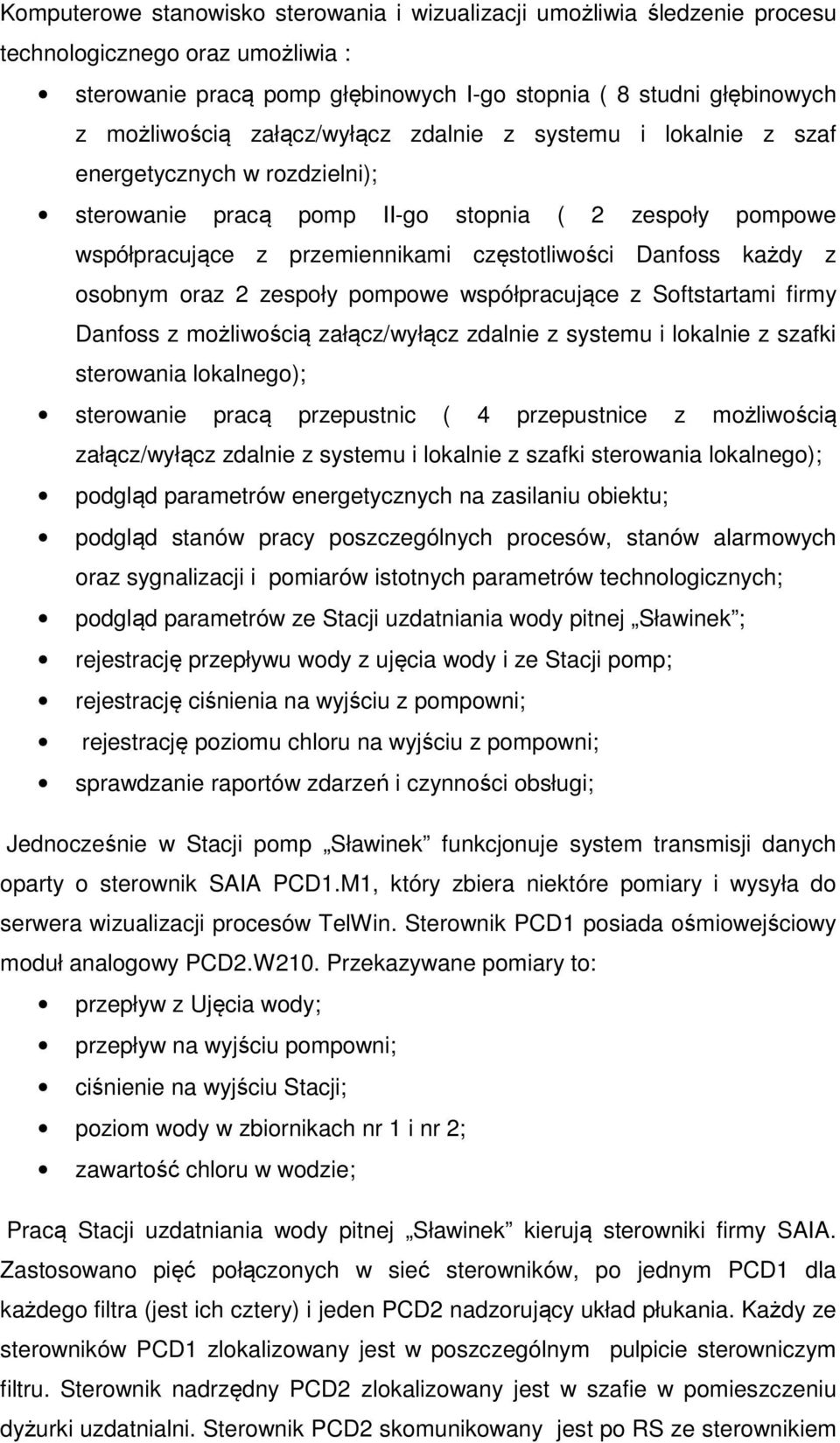

4 Komputerowe stanowisko sterowania i wizualizacji umożliwia śledzenie procesu technologicznego oraz umożliwia : sterowanie pracą pomp głębinowych I-go stopnia ( 8 studni głębinowych z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szaf energetycznych w rozdzielni); sterowanie pracą pomp II-go stopnia ( 2 zespoły pompowe współpracujące z przemiennikami częstotliwości Danfoss każdy z osobnym oraz 2 zespoły pompowe współpracujące z Softstartami firmy Danfoss z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafki sterowania lokalnego); sterowanie pracą przepustnic ( 4 przepustnice z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafki sterowania lokalnego); podgląd parametrów energetycznych na zasilaniu obiektu; podgląd stanów pracy poszczególnych procesów, stanów alarmowych oraz sygnalizacji i pomiarów istotnych parametrów technologicznych; podgląd parametrów ze Stacji uzdatniania wody pitnej Sławinek ; rejestrację przepływu wody z ujęcia wody i ze Stacji pomp; rejestrację ciśnienia na wyjściu z pompowni; rejestrację poziomu chloru na wyjściu z pompowni; sprawdzanie raportów zdarzeń i czynności obsługi; Jednocześnie w Stacji pomp Sławinek funkcjonuje system transmisji danych oparty o sterownik SAIA PCD1.M1, który zbiera niektóre pomiary i wysyła do serwera wizualizacji procesów TelWin. Sterownik PCD1 posiada ośmiowejściowy moduł analogowy PCD2.W210. Przekazywane pomiary to: przepływ z Ujęcia wody; przepływ na wyjściu pompowni; ciśnienie na wyjściu Stacji; poziom wody w zbiornikach nr 1 i nr 2; zawartość chloru w wodzie; Pracą Stacji uzdatniania wody pitnej Sławinek kierują sterowniki firmy SAIA. Zastosowano pięć połączonych w sieć sterowników, po jednym PCD1 dla każdego filtra (jest ich cztery) i jeden PCD2 nadzorujący układ płukania. Każdy ze sterowników PCD1 zlokalizowany jest w poszczególnym pulpicie sterowniczym filtru. Sterownik nadrzędny PCD2 zlokalizowany jest w szafie w pomieszczeniu dyżurki uzdatnialni. Sterownik PCD2 skomunikowany jest po RS ze sterownikiem

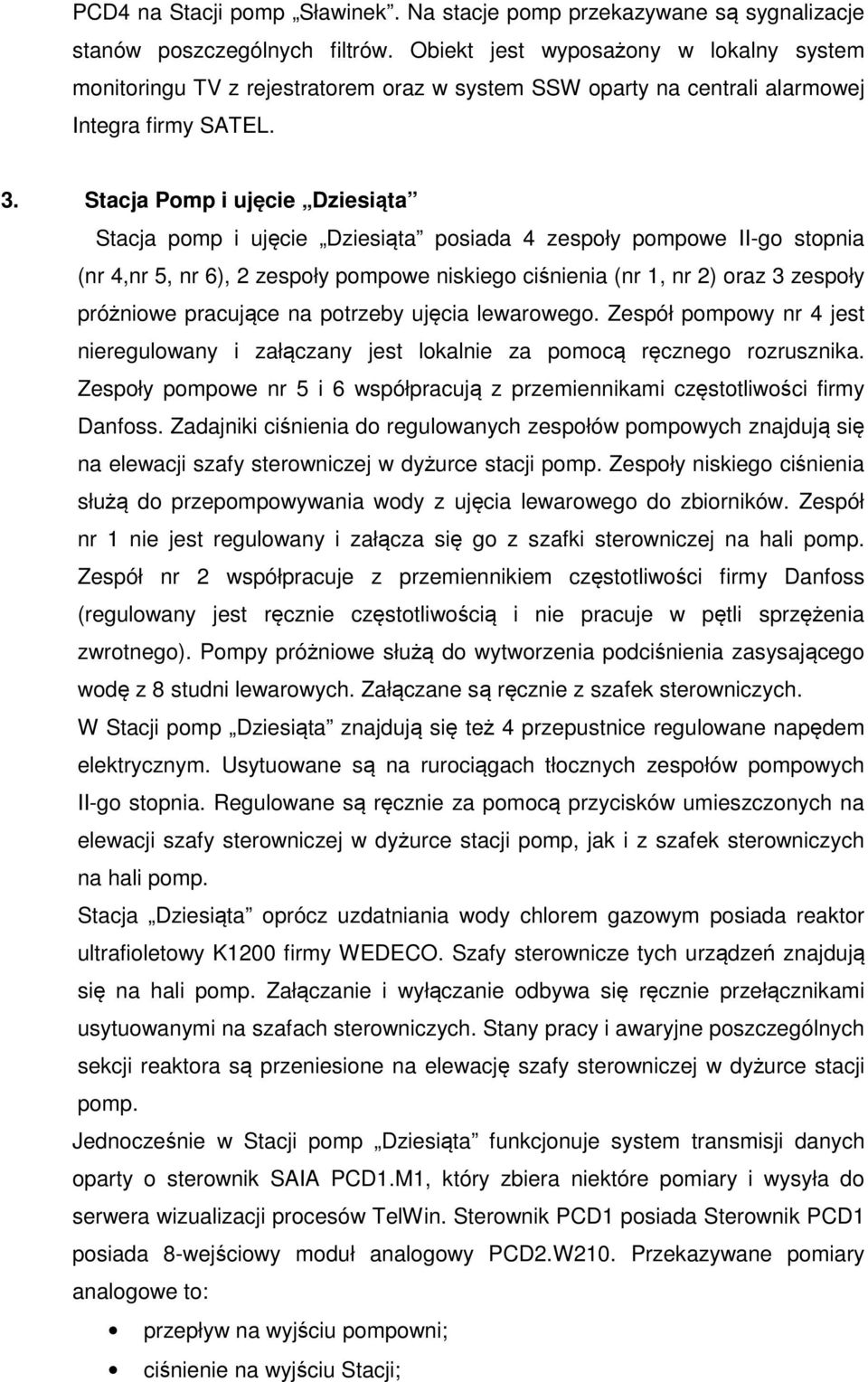

5 PCD4 na Stacji pomp Sławinek. Na stacje pomp przekazywane są sygnalizacje stanów poszczególnych filtrów. Obiekt jest wyposażony w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. 3. Stacja Pomp i ujęcie Dziesiąta Stacja pomp i ujęcie Dziesiąta posiada 4 zespoły pompowe II-go stopnia (nr 4,nr 5, nr 6), 2 zespoły pompowe niskiego ciśnienia (nr 1, nr 2) oraz 3 zespoły próżniowe pracujące na potrzeby ujęcia lewarowego. Zespół pompowy nr 4 jest nieregulowany i załączany jest lokalnie za pomocą ręcznego rozrusznika. Zespoły pompowe nr 5 i 6 współpracują z przemiennikami częstotliwości firmy Danfoss. Zadajniki ciśnienia do regulowanych zespołów pompowych znajdują się na elewacji szafy sterowniczej w dyżurce stacji pomp. Zespoły niskiego ciśnienia służą do przepompowywania wody z ujęcia lewarowego do zbiorników. Zespół nr 1 nie jest regulowany i załącza się go z szafki sterowniczej na hali pomp. Zespół nr 2 współpracuje z przemiennikiem częstotliwości firmy Danfoss (regulowany jest ręcznie częstotliwością i nie pracuje w pętli sprzężenia zwrotnego). Pompy próżniowe służą do wytworzenia podciśnienia zasysającego wodę z 8 studni lewarowych. Załączane są ręcznie z szafek sterowniczych. W Stacji pomp Dziesiąta znajdują się też 4 przepustnice regulowane napędem elektrycznym. Usytuowane są na rurociągach tłocznych zespołów pompowych II-go stopnia. Regulowane są ręcznie za pomocą przycisków umieszczonych na elewacji szafy sterowniczej w dyżurce stacji pomp, jak i z szafek sterowniczych na hali pomp. Stacja Dziesiąta oprócz uzdatniania wody chlorem gazowym posiada reaktor ultrafioletowy K1200 firmy WEDECO. Szafy sterownicze tych urządzeń znajdują się na hali pomp. Załączanie i wyłączanie odbywa się ręcznie przełącznikami usytuowanymi na szafach sterowniczych. Stany pracy i awaryjne poszczególnych sekcji reaktora są przeniesione na elewację szafy sterowniczej w dyżurce stacji pomp. Jednocześnie w Stacji pomp Dziesiąta funkcjonuje system transmisji danych oparty o sterownik SAIA PCD1.M1, który zbiera niektóre pomiary i wysyła do serwera wizualizacji procesów TelWin. Sterownik PCD1 posiada Sterownik PCD1 posiada 8-wejściowy moduł analogowy PCD2.W210. Przekazywane pomiary analogowe to: przepływ na wyjściu pompowni; ciśnienie na wyjściu Stacji;
6 poziom wody w zbiorniku; zawartość chloru w wodzie; Obiekt jest wyposażony w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. Uwaga! W chwili obecnej trwają prace nad dokumentacją projektową na modernizację Stacji wodociągowej Dziesiąta planowanej na 2014 rok. W ramach inwestycji zmodernizowany ma być układ automatyki stacji (oparty o sterownik PLC, stanowisko komputerowe i przemienniki częstotliwości). 4. Stacja Pomp i ujęcie Wrotków W Stacji pomp Wrotków wykonano cyfrowy system sterowania i wizualizacji procesu technologicznego, opartego na sterowniku PCD4 firmy SAIA oraz na oprogramowaniu AXEDA Supervisor 1.0. Sterownik PCD4 składa się z modułów: zasilacza PCD4.N210; procesora PCD4.M170; wejść cyfrowych PCD4.E600 (szt.8 x 16 wej.= 128 : wykorzystane 102 wejścia); wyjść cyfrowych PCD4.A410 (szt. 2 x 16 wyj.= 32 ; wykorzystane 25 wyjść); wejść analogowych PCD4.W500 (szt. 3 x 8 wej.= 24; wykorzystane 24 wejścia); wyjść analogowych PCD4.W600 (szt.1 x 8 wyj.= 8; wykorzystane 6 wyjść); Komputerowe stanowisko sterowania i wizualizacji umożliwia śledzenie procesu technologicznego oraz umożliwia : sterowanie pracą pomp głębinowych I-go stopnia ( 8 studni głębinowych z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafki sterowania lokalnego); sterowanie pracą pomp II-go stopnia ( 3 zespoły pompowe współpracujące z przemiennikami częstotliwości każdy osobnym, z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafki sterowania lokalnego); sterowanie pracą przepustnic ( 4 przepustnice z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafki sterowania lokalnego);

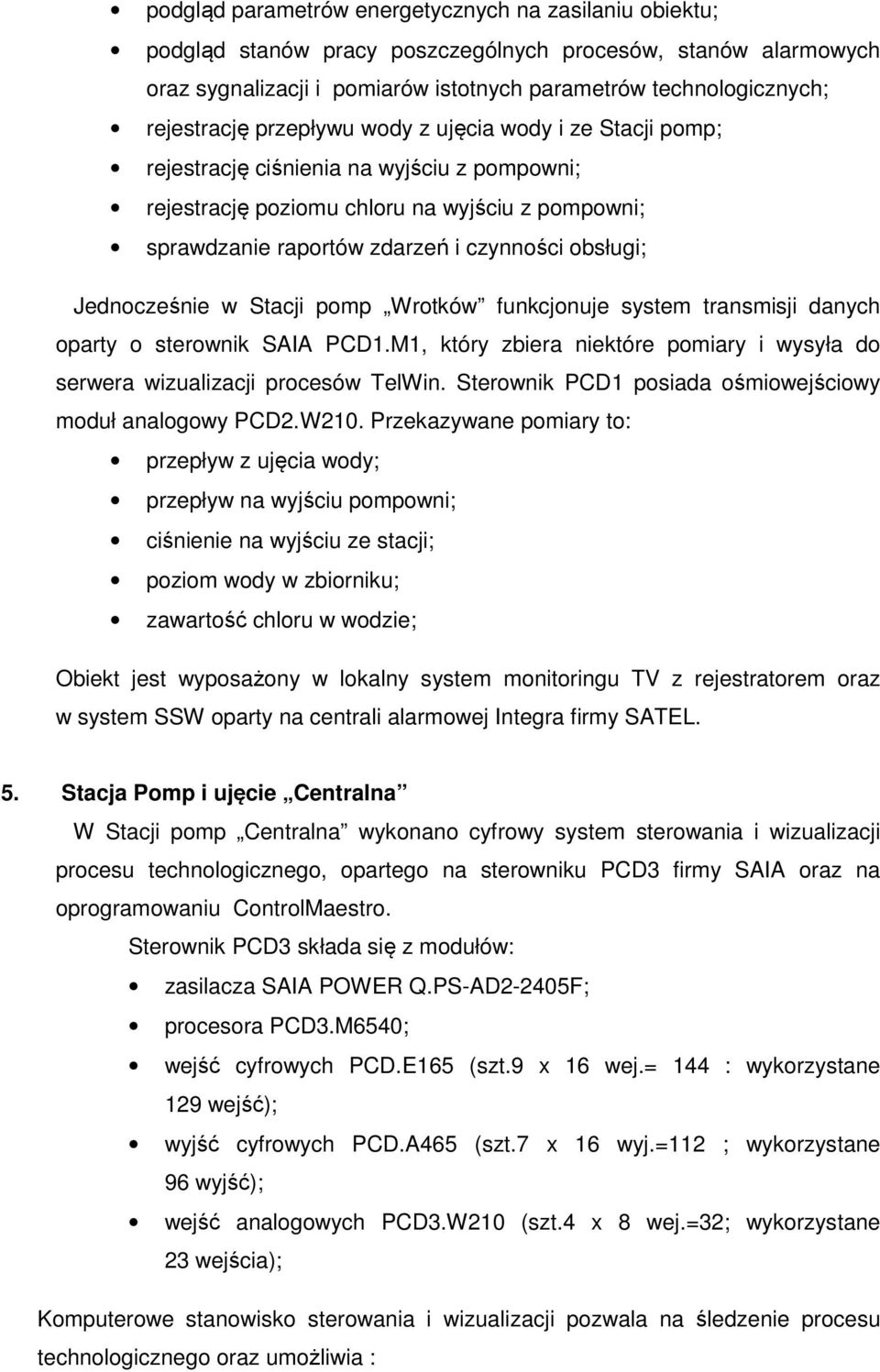

7 podgląd parametrów energetycznych na zasilaniu obiektu; podgląd stanów pracy poszczególnych procesów, stanów alarmowych oraz sygnalizacji i pomiarów istotnych parametrów technologicznych; rejestrację przepływu wody z ujęcia wody i ze Stacji pomp; rejestrację ciśnienia na wyjściu z pompowni; rejestrację poziomu chloru na wyjściu z pompowni; sprawdzanie raportów zdarzeń i czynności obsługi; Jednocześnie w Stacji pomp Wrotków funkcjonuje system transmisji danych oparty o sterownik SAIA PCD1.M1, który zbiera niektóre pomiary i wysyła do serwera wizualizacji procesów TelWin. Sterownik PCD1 posiada ośmiowejściowy moduł analogowy PCD2.W210. Przekazywane pomiary to: przepływ z ujęcia wody; przepływ na wyjściu pompowni; ciśnienie na wyjściu ze stacji; poziom wody w zbiorniku; zawartość chloru w wodzie; Obiekt jest wyposażony w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. 5. Stacja Pomp i ujęcie Centralna W Stacji pomp Centralna wykonano cyfrowy system sterowania i wizualizacji procesu technologicznego, opartego na sterowniku PCD3 firmy SAIA oraz na oprogramowaniu ControlMaestro. Sterownik PCD3 składa się z modułów: zasilacza SAIA POWER Q.PS-AD2-2405F; procesora PCD3.M6540; wejść cyfrowych PCD.E165 (szt.9 x 16 wej.= 144 : wykorzystane 129 wejść); wyjść cyfrowych PCD.A465 (szt.7 x 16 wyj.=112 ; wykorzystane 96 wyjść); wejść analogowych PCD3.W210 (szt.4 x 8 wej.=32; wykorzystane 23 wejścia); Komputerowe stanowisko sterowania i wizualizacji pozwala na śledzenie procesu technologicznego oraz umożliwia :
8 sterowanie pracą pomp głębinowych I-go stopnia ( 4 studnie głębinowe z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z tablicy synoptycznej); sterowanie pracą pomp II-go stopnia ( 3 zespoły pompowe współpracujące z Softstartami firmy Simens, z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafek sterowniczych usytuowanych przy zespołach); sterowanie pracą przepustnic ( 3 przepustnice z możliwością załącz/wyłącz zdalnie z systemu i lokalnie z szafek sterowania lokalnego oraz jednej przepustnicy sterowanej procentowym otwarciem/zamknięciem zdalnie z systemu i lokalnie z szafki sterowania lokalnego). Za pomocą przepustnicy regulowanej utrzymywane jest ciśnienie na wyjściu do miasta; podgląd parametrów energetycznych na zasilaniu obiektu; podgląd stanów pracy poszczególnych procesów, stanów alarmowych oraz sygnalizacji i pomiarów istotnych parametrów technologicznych; rejestrację przepływu wody z ujęcia wody Piastowskie ; rejestrację ciśnienia na wyjściu z pompowni; rejestrację poziomu chloru na wyjściu z pompowni; sprawdzanie raportów zdarzeń i czynności obsługi; Jednocześnie w Stacji pomp Centralna funkcjonuje system transmisji danych oparty o sterownik SAIA PCD1.M1, który zbiera niektóre pomiary i wysyła do serwera wizualizacji procesów TelWin. Sterownik PCD1 posiada 8-wejściowy moduł analogowy PCD2.W210, 4-wyjściowy moduł analogowy PCD2.W410 oraz 8- wejściowy moduł cyfrowy PCD2.E610. Przekazywane pomiary analogowe to: przepływ z ujęcia wody Piastowskie ; przepływ na wyjściu pompowni; ciśnienie na wyjściu ze stacji; poziom wody w zbiorniku; zawartość chloru w wodzie; Pomiary cyfrowe: sygnalizacja pracy pomp głębinowych 4 studni ujęcia wody Centralna Wyjście analogowe: poziom wody w Wieży Ciśnień przekazywany z systemu Telwin do sterownika SAIA.
9 Obiekt jest wyposażony w system SSW oparty na centrali alarmowej Integra firmy SATEL. 6. Stacja Pomp Felin : Stacja wyposażona jest w 9 zespołów pompowych II-go stopnia ( o numeracji 3, 5, 6, 7, 8, 9, 11, 12, 13), zainstalowanych na hali pomp w tym 3 regulowane (3, 8, 12 lub 13) zasilane poprzez przemienniki częstotliwości. Zespół pompowy nr 3 zasilany jest z przemiennika częstotliwości typu ABB (ACS 601), zespół nr 8 z przemiennika typu ABB (ACS 505), a zespoły 12 lub 13 (w zależności od wyboru przełącznikiem na szafie) z przemiennikiem ABB (ACS 501). Pozostałe zespoły pompowe mogą być dołączane w razie potrzeby w trybie automatycznym przez przemienniki lub załączane ręcznie. Stacja posiada 3 zbiorniki (czynne są 2), chlorownie ( wyposażoną w chlorator na podchloryn sodu) i współpracuje z 1 studnią głębinową. Studnia ta jest sterowana drogą bezprzewodową (GPRS) ze Stacji Pomp Zemborzycka (stanowisko komputerowe systemu transmisji danych Telwin). Studnia ta może pracować w kilku konfiguracjach praca na zbiornik Stacji Pomp Felin w trybie automatycznym (załączanie i wyłączanie studni w zależności od poziomu wody w zbiorniku), pracy na zbiornik w trybie ręcznym, pracy bezpośrednio na sieć w kierunku osiedla Felin ( w tym celu w komorze zasuw zainstalowane są dwie zasuwy z napędem elektrycznym służące do przestrefowania sieci wodociągowej), pracy ręcznej bez pilnowania poziomu w zbiorniku oraz sterowanie lokalne z szafy zlokalizowanej w pobliżu komory zasuw. W szafie tej zainstalowany jest sterownik typu MT-101 odpowiedzialny za sterowanie studnią. W stacji pomp Felin funkcjonuje równocześnie system transmisji danych oparty o sterownik SAIA PCD1, który zbiera niektóre pomiary i sygnalizacje i drogą kablową (za pomocą modemu kablowego i dzierżawionego od TPSA łącza kablowego) przesyła je do serwera systemu Telwin. Przekazywane sygnały analogowe to: Ciśnienie na wyjściu w stronę osiedla Felin; Ciśnienie na wyjściu w stronę akademików Uniwersytetu Przyrodniczego; Ciśnienie w magistrali; Przepływ w stronę osiedla;
10 Przepływ w stronę akademików; Poziom wody w zbiorniku; Pomiar zawartości chloru pozostałego w wodzie. Obiekt jest wyposażona w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. 7. Stacja Pomp i ujęcie Bursaki Stacja pomp i ujęcie Bursaki posiada 4 zespoły pompowe II-go stopnia i 3 pompy głębinowe I-go stopnia. Zespoły pompowe nr 1 i nr 3 współpracują (w zależności od wyboru przełącznikiem na szafie) z przemiennikiem częstotliwości firmy Danfoss. Zespoły pompowe nr 2 i nr 4 pracują w automatyce i dołączane są przez przemiennik w momencie wzmożonej wydajności stacji. Załączenie i wyłączenie pomp I-go i II-go stopnia odbywa się lokalnie z szafy sterowniczej usytuowanej w pompowni. Mogą one być również sterowane z pomocą układu automatyki zrealizowanego na sterowniku PLC. W Stacji pomp Bursaki zastosowano sterownik PCD2 firmy SAIA połączony z panelem operatorskim VT60 firmy ESA. Sterownik ten posiada: moduł wejść cyfrowych PCD2.W610 (szt.2 x 8 wej.) moduł wyjść cyfrowych PCD2.A400 (szt.1 x 8 wyj.) moduł wejść analogowych PCD2.W210 (szt.1 x 8 wej.) moduł wyjść analogowych PCD2.W410 (szt. 1 x 4 wyj.) W układzie automatyki za pomocą panelu operatorskiego VT60 można: ustawić ciśnienie zadane do miasta na dzień i na noc utrzymywane przez przemiennik częstotliwości (automatycznie przełączane o danych godzinach); ustawić okresowe przełączenie zespołów pompowych współpracujących z przemiennikiem częstotliwości ( przykładowo jeden miesiąc zespół pompowy nr 1, a następny zespół pompowy nr 3); uzależnić pracę automatyki stacji od poziomu zbiornika nr 1 lub nr 2 lub obu zbiorników naraz ( załączenie i wyłączenie pomp głębinowych oraz praca przemiennika uzależniona od poziomu zbiorników); Jednocześnie w Stacji pomp Bursaki funkcjonuje system transmisji danych oparty o sterownik SAIA PCD1.M1, który zbiera niektóre pomiary i wysyła do serwera wizualizacji procesów TelWin. Sterownik PCD1 posiada Sterownik PCD1 posiada
11 8-wejściowy moduł analogowy PCD2.W210 oraz 8-wejściowy moduł cyfrowy PCD2.E610. Przekazywane pomiary analogowe to: przepływ na wyjściu z pompowni; przepływ z ujęcia wody; ciśnienie na wyjściu ze stacji; poziom wody w zbiorniku; zawartość chloru w wodzie; a pomiary cyfrowe to: sygnalizacja pracy pomp I-go stopnia; sygnalizacja pracy pomp II-go stopnia. Obiekt jest wyposażony w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. 8. Przepompownia Ruta : Przepompownia wyposażona jest w 7 zespołów pompowych ( o numeracji P1, P2, P3, P4, P5, P6, N1), zainstalowanych na hali pomp w tym 2 regulowane (P1,P6, ) zasilane poprzez przemienniki częstotliwości. Zespół pompowy P1 zasilany jest z przemiennika częstotliwości typu ABB (ACS 800) jest to tzw. zespół dzienny utrzymujący na wyjściu przepompowni ciśnienie nastawiane na dzień, zespół P1 z przemiennika typu ABB (ACS 505) jest to tzw. zespół nocny utrzymujący ciśnienie nastawiane na okres nocy. Przełączanie zespołów pompowych dzień/noc odbywa się za pośrednictwem sterownika typu Mitsubishi Al -10 MR-0. Pozostałe zespoły mogą być dołączane automatycznie przez przemiennik dzienny w zależności od rozbiorów lub mogą być załączane ręcznie (wybór przełącznikami na szafie w hali pomp). Nastawa ciśnienia, które ma być utrzymywane przez przemienniki odbywa się za pomocą potencjometrów wieloobrotowych (osbno na dzień i noc) zainstalowanych w dyżurce maszynisty. W przepompowni Ruta funkcjonuje równocześnie system transmisji danych oparty o sterownik SAIA PCD1, który zbiera niektóre pomiary i sygnalizacje i drogą kablową (za pomocą modemu kablowego i dzierżawionego od TPSA łącza kablowego) przesyła je do serwera systemu Telwin. Przekazywane sygnały analogowe to: ciśnienie na wyjściu przepompowni: ciśnienie w magistrali; przepływ chwilowy na wyjściu przepompowni.
12 9. Pozostałe obiekty : Obok stacji pomp i przepompowni w MPWiK funkcjonuje 6 studni osiedlowych objętych systemem sterowania i pomiarów Telwin są to: Studnia Koncertowa; Studnia Przyjaźni; Studnia Narcyzowa; Studnia Konopnicka studnie mogą być załączane i wyłączane oraz przekazywane są z nich pomiary i sygnalizacje. Studnie Koncertowa i Narcyzowa są dodatkowo wyposażone w urządzenia do dezynfekcji wody promieniowaniem UV. Transmisja z tych studni odbywa się za pośrednictwem sterowników typu MT-101 (firmy Inventia) torem GPRS; Piastowska studnia 1; Piastowska studnia 2; studnie mogą być załączane i wyłączane oraz przekazywane są z nich pomiary i sygnalizacje. Transmisja z tych studni odbywa się drogą przewodową (łącze dzierżawione)za pośrednictwem sterowników typu Saia PCD1 i modemów kablowych. Wszystkie studnie osiedlowe wyposażone są w systemy SSW wykonane w oparciu o centrale alarmowe firmy SATEL. Osobnym obiektem jest Wieża Ciśnień, która objęta jest systemem transmisji danych opartym o sterownik SAIA PCD1, który przesyła drogą radiową (radiomodem) pomiar poziomu wody i sygnalizacje do serwera systemu Telwin. Wieża Ciśnień jest wyposażona w lokalny system monitoringu TV z rejestratorem oraz w system SSW oparty na centrali alarmowej Integra firmy SATEL. Funkcjonujący w MPWiK System Monitoringu Sieci Wodociągowej oparty na aplikacji Tel-Win Scada zbiera i prezentuje dane (pomiary i sygnalizacje) z w/w obiektów oraz dodatkowo z : 7 terenowych punktów pomiaru ciśnienia rozmieszczonych w różnych punktach miasta, z których transmisja odbywa się drogą radiową z wykorzystaniem sterowników Saia PCD1 i radiomodemów;
13 przepompowni ścieków Jurajska, Sławinek II, Zemborzyce 1, 2, 3, 4 położone na terenie Lublina (z których transmisja odbywa się drogą radiową) oraz 7 przepompowni ścieków zlokalizowanych w miejscowości Rokitno (z których przekaz danych odbywa się za pomocą transmisji GPRS Moduły MT-101). Do systemu Tel-Win Scada pobierane są również niektóre dane z systemu pomiarowego firmy Aquard, z którego korzysta Dział Diagnostyki Sieci Wod-Kan MPWiK. System ten pracuje w oparciu o sterowniki komunikacyjne CellBox firmy Aquard wykorzystujące transmisję GPRS. W perspektywie najbliższych lat planowana jest rozbudowa sieci wodociągowej i związane z nią włączenie w system sterowania takich obiektów jak Stacja wodociągowa Turka i przepompownia Rudnik.
