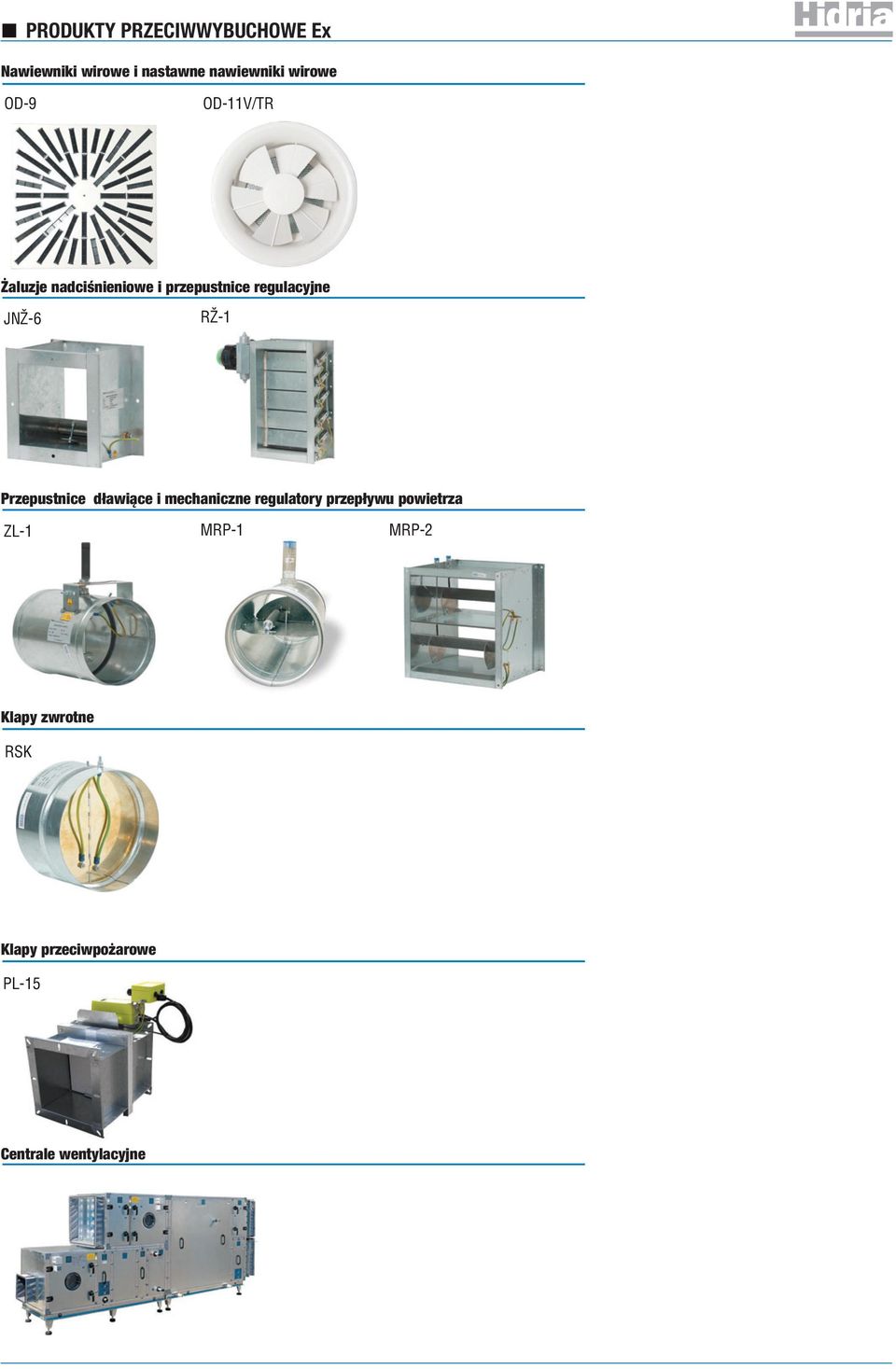

2 PRODUKTY PRZECIWWYBUCHOWE Ex Nawiewniki wirowe i nastawne nawiewniki wirowe OD-9 OD-11V/TR Żaluzje nadciśnieniowe i przepustnice regulacyjne JN@-6 R@-1 Przepustnice dławiące i mechaniczne regulatory przepływu powietrza ZL-1 MRP-1 MRP- Klapy zwrotne RSK Klapy przeciwpożarowe PL-15 Centrale wentylacyjne

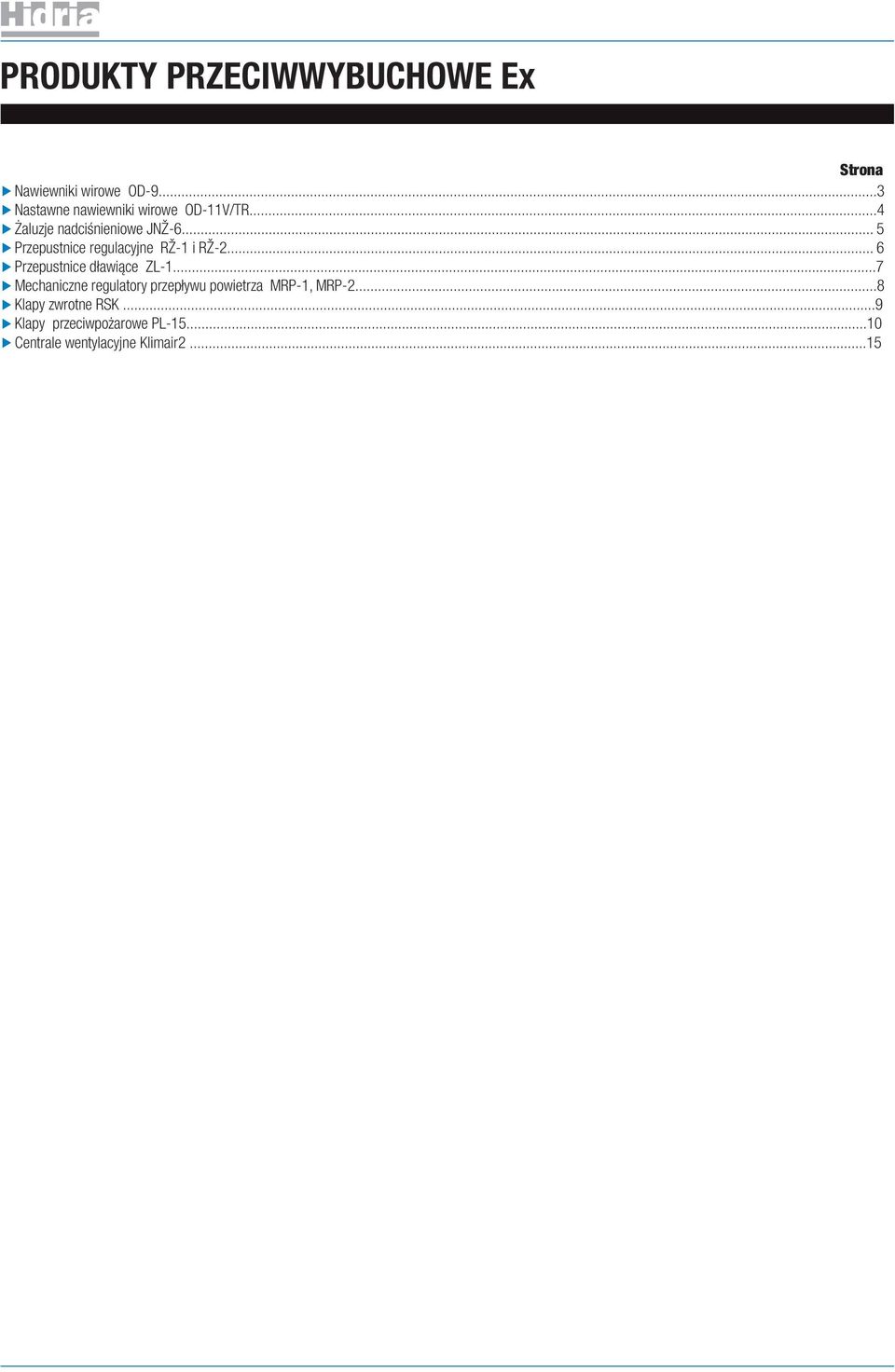

3 PRODUKTY PRZECIWWYBUCHOWE Ex Strona Nawiewniki wirowe OD Nastawne nawiewniki wirowe OD-11V/TR...4 Żaluzje nadciśnieniowe JNŽ Przepustnice regulacyjne RŽ-1 i RŽ Przepustnice dławiące ZL Mechaniczne regulatory przepływu powietrza MRP-1, MRP-...8 Klapy zwrotne RSK...9 Klapy przeciwpożarowe PL Centrale wentylacyjne Klimair...15

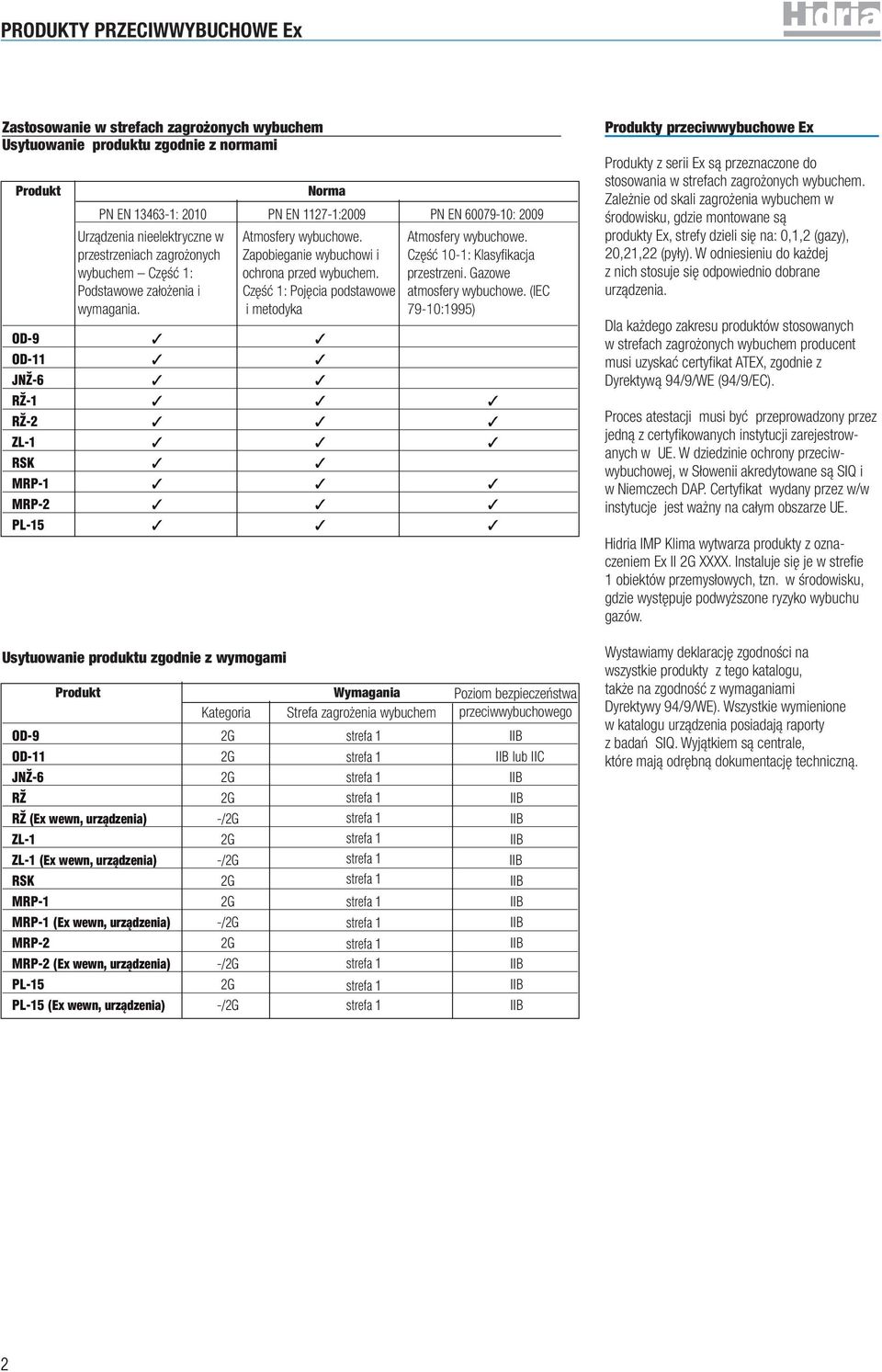

4 PRODUKTY PRZECIWWYBUCHOWE Ex Zastosowanie w strefach zagrożonych wybuchem Usytuowanie produktu zgodnie z normami Produkt OD-9 OD-11 JN@-6 R@-1 R@- ZL-1 RSK MRP-1 MRP- PL-15 PN EN : 010 PN EN 117-1:009 PN EN : 009 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Część 1: Podstawowe założenia i wymagania. Usytuowanie produktu zgodnie z wymogami Produkt Kategoria Norma Atmosfery wybuchowe. Zapobieganie wybuchowi i ochrona przed wybuchem. Część 1: Pojęcia podstawowe i metodyka Wymagania Strefa zagrożenia wybuchem Atmosfery wybuchowe. Część 10-1: Klasyfikacja przestrzeni. Gazowe atmosfery wybuchowe. (IEC 79-10:1995) Poziom bezpieczeństwa przeciwwybuchowego OD-9 G strefa 1 OD-11 G strefa 1 lub IIC JN@-6 G strefa 1 R@ G strefa 1 R@ (Ex wewn, urządzenia) -/G strefa 1 ZL-1 G strefa 1 ZL-1 (Ex wewn, urządzenia) -/G strefa 1 RSK G strefa 1 MRP-1 G strefa 1 MRP-1 (Ex wewn, urządzenia) -/G strefa 1 MRP- G strefa 1 MRP- (Ex wewn, urządzenia) -/G strefa 1 PL-15 G strefa 1 PL-15 (Ex wewn, urządzenia) -/G strefa 1 Produkty przeciwwybuchowe Ex Produkty z serii Ex są przeznaczone do stosowania w strefach zagrożonych wybuchem. Zależnie od skali zagrożenia wybuchem w środowisku, gdzie montowane są produkty Ex, strefy dzieli się na: 0,1, (gazy), 0,1, (pyły). W odniesieniu do każdej z nich stosuje się odpowiednio dobrane urządzenia. Dla każdego zakresu produktów stosowanych w strefach zagrożonych wybuchem producent musi uzyskać certyfikat ATEX, zgodnie z Dyrektywą 94/9/WE (94/9/EC). Proces atestacji musi być przeprowadzony przez jedną z certyfikowanych instytucji zarejestrowanych w UE. W dziedzinie ochrony przeciwwybuchowej, w Słowenii akredytowane są SIQ i w Niemczech DAP. Certyfikat wydany przez w/w instytucje jest ważny na całym obszarze UE. Hidria IMP Klima wytwarza produkty z oznaczeniem Ex II G XXXX. Instaluje się je w strefie 1 obiektów przemysłowych, tzn. w środowisku, gdzie występuje podwyższone ryzyko wybuchu gazów. Wystawiamy deklarację zgodności na wszystkie produkty z tego katalogu, także na zgodność z wymaganiami Dyrektywy 94/9/WE). Wszystkie wymienione w katalogu urządzenia posiadają raporty z badań SIQ. Wyjątkiem są centrale, które mają odrębną dokumentację techniczną.

5 NAWIEWNIK WIROWY OD-9 Zastosowanie OD-9 w wykonaniu przeciwwybuchowym Nawiewnik OD-9 / Ex jest przeznaczony do zastosowania w strefach zagrożenia wybuchem i nie stanowi źródła zapłonu w oznaczonej strefie Ex. Wzór zamówienia: OD-9 / KK1 / Z / S / M / Ex / Ex M wielkość nawiewnik w wykonaniu przeciwwybuchowym przepustnica regulacyjna M S V Z A KK1 KK4 KR1 KR4 RR1 RR4 króciec boczny króciec górny nawiew wywiew maska kwadratowa, kierownice ułożone w kwadracie, mocowanie centralne maska kwadratowa, kierownice ułożone w kwadracie, mocowanie 4 śrubami maska kwadratowa, kierownice ułożone w okręgu, mocowanie centralne maska kwadratowa, kierownice ułożone w okręgu, mocowanie 4 śrubami maska okrągła, kierownice ułożone w okręgu, mocowanie centralne maska okrągła, kierownice ułożone w okręgu, mocowanie 4 śrubami (w. 800) OD-9 typ nawiewnika 3

6 NAWIEWNIK WIROWY OD-11/TR Zastosowanie OD-11V/TR w wykonaniu przeciwwybuchowym Nawiewnik OD-11V/TR/ Ex jest przeznaczony do zastosowania w strefach zagrożenia wybuchem i nie stanowi źródła zapłonu w oznaczonej strefie Ex. Wzór zamówienia: OD-11 V / TR / P / K / M / Ex / Ex M K P TR V wielkość nawiewnik w wykonaniu przeciwwybuchowym przepustnica regulacyjna M skrzynka rozprężna płyta rozpraszająca (mocowana do nawiewnika, gdy wymagany jest montaż nawiewnika bez skrzynki) regulacja termostatyczna centralna nastawa łopatek 4

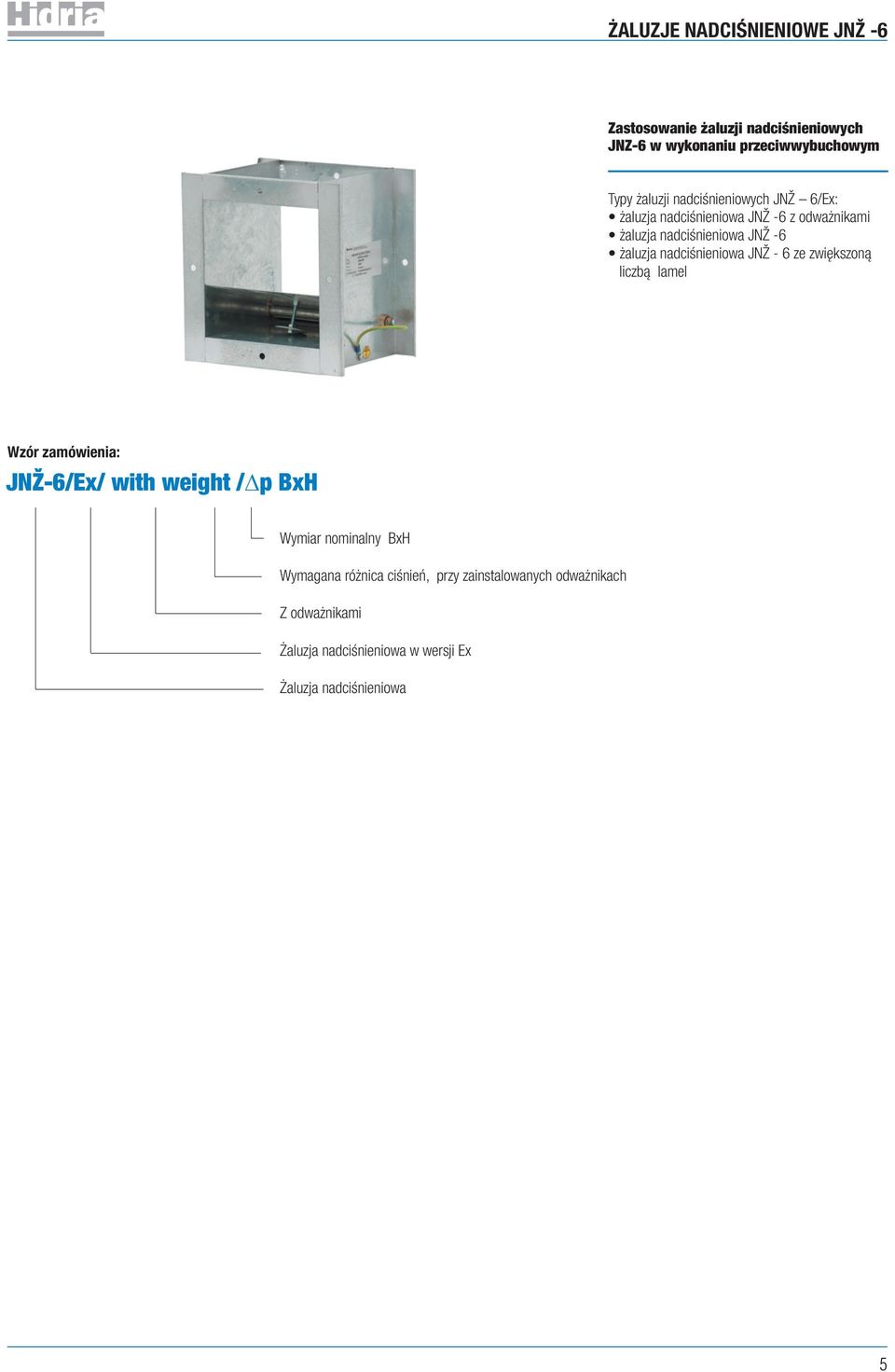

7 ŻALUZJE NADCIŚNIENIOWE JNŽ -6 Zastosowanie żaluzji nadciśnieniowych JNZ-6 w wykonaniu przeciwwybuchowym Typy żaluzji nadciśnieniowych JNŽ 6/Ex: żaluzja nadciśnieniowa JNŽ -6 z odważnikami żaluzja nadciśnieniowa JNŽ -6 żaluzja nadciśnieniowa JNŽ - 6 ze zwiększoną liczbą lamel Wzór zamówienia: JNŽ-6/Ex/ with weight /Δp BxH Wymiar nominalny BxH Wymagana różnica ciśnień, przy zainstalowanych odważnikach Z odważnikami Żaluzja nadciśnieniowa w wersji Ex Żaluzja nadciśnieniowa 5

8 PRZEPUSTNICE REGULACYJNE RŽ-1 i RŽ- Zastosowanie przepustnic regulacyjnych RŻ w wykonaniu przeciwwybuchowym Przepustnice regulacyjne RŻ Ex stosuje się do regulacji przepływu powietrza i strat ciśnienia w systemach kanałów wentylacji i klimatyzacji montowanych w strefach zagrożenia wybuchem. Mają za zadanie przeciwdziałać rozprzestrzenianiu się i zapłonowi wybuchowych mieszanin gazu, dymu, aerozoli. Żaluzje można montować samodzielnie lub w kombinacji z żaluzjami nadciśnieniowymi i kratami zabezpieczającymi. Sterowanie : manualne, siłownikiem elektrycznym, pneumatyczne. Typy przepustnic regulacyjnych: Dwa typy przepustnic: RŽ-1 RŽ- Siłowniki Siłowniki Schischek: Siłowniki Belimo: Kod Hidria Kod Schischek Kod Hidria Kod Belimo S1 ExMax-5.10 B7 SM 4A S ExMax B8 SM 30A S3 ExMax-5.10-S B9 SM 4A SR S4 ExMax S B10 SM 30A SR S5 ExMax-5.10-Y B11 GM 4A S6 ExMax Y B1 GM 30A S7 ExMax-5.10-F B13 GM 4A SR S8 ExMax-15-F S9 ExMax-5.10-SF S10 ExMax-15-SF S11 ExMax-5.10-YF S1 ExMax-15-YF S13 ExMax-5.10-BF S14 ExMax-15-BF Wzór zamówienia: R@-1A / R / Ex-Z / size wymiar nominalny: BxH Ex-Z Ex-N Przepustnica regulacyjna w klasie ATEX II G Tx, strefa 1 lub Przepustnica regulacyjna w klasie ATEX II -/G Tx, strefa 1 lub (strefa zagrożenia wybuchem tylko wewn. przepustnicy lub kanału - Ex wewn.) Zmiana położenia lamel pozwala uzyskać różne warianty nawiewu i wywiewu powietrza: RŽ-1A (rysunek, lamele współbieżne) RŽ-1B (rysunek 3, lamele przeciwbieżne) Strefa zabezpieczenia Ex: strefa Ex jest tylko wewnątrz przepustnicy cała przepustnica (na zewnętrz i wewnątrz) znajduje się w strefie Ex Sterowanie pracą przepustnicy otwieranie, zamykanie : model sterowany siłownikiem elektrycznym, model sterowany pneumatycznie, model z nastawą manualną Przepustnica ze strefą Ex wewnątrz urządzenia Przepustnica ze strefą wewnętrzną Ex stanowi granicę między strefą zagrożenia wybuchem a strefą niezagrożoną. Dlatego ważne jest, by elementy urządzenia zainstalowane w części zewnętrznej przepustnicy miały zabezpieczenia Ex. Przepustnica może mieć napęd manualny, elektryczny lub pneumatyczny. Przepustnica regulacyjna z klasą Ex wewnątrz i na zewnątrz urządzenia. Przepustnice regulacyjne, w całości objęte klasą Ex muszą mieć wszystkie elementy zewnętrzne zgodne z zaleceniami dla strefy Ex, w której są mocowane. Przepustnice te instaluje się w miejscach, gdzie wewnętrzna i zewnętrzna część urządzenia znajduje się w strefie zagrożenia wybuchem. R B7 - B13 S1 - S14 P Nastawa manualna Sterowanie siłownikiem Ex-N ( tabela z siłownikami) Sterowanie siłownikiem Ex-Z ( tabela z siłownikami); zawiera skrzynkę przyłączeniową Sterowanie pneumatyczne Typ przepustnicy regulacyjnej 6

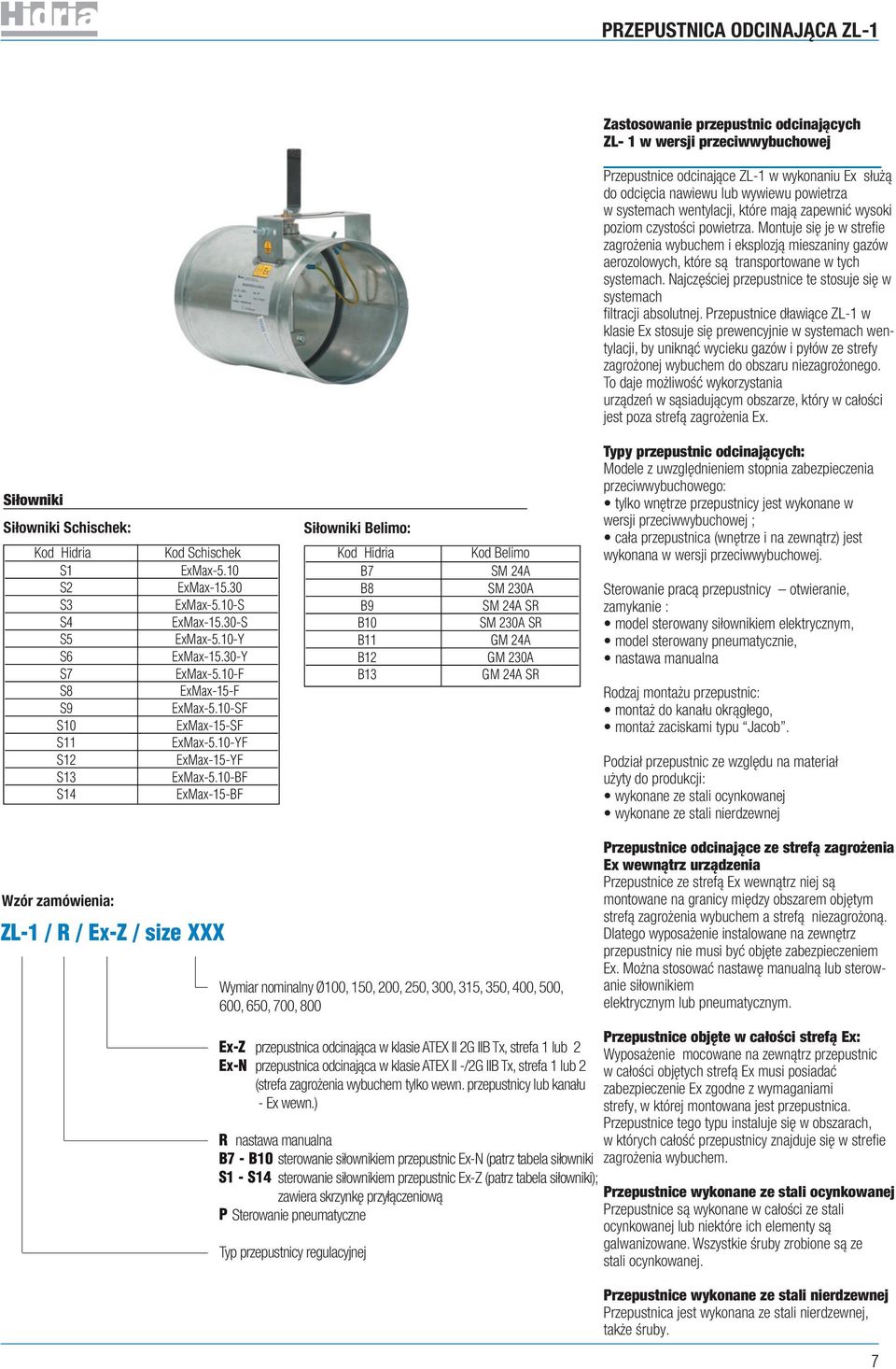

9 PRZEPUSTNICA ODCINAJĄCA ZL-1 Zastosowanie przepustnic odcinających ZL- 1 w wersji przeciwwybuchowej Przepustnice odcinające ZL-1 w wykonaniu Ex służą do odcięcia nawiewu lub wywiewu powietrza w systemach wentylacji, które mają zapewnić wysoki poziom czystości powietrza. Montuje się je w strefie zagrożenia wybuchem i eksplozją mieszaniny gazów aerozolowych, które są transportowane w tych systemach. Najczęściej przepustnice te stosuje się w systemach filtracji absolutnej. Przepustnice dławiące ZL-1 w klasie Ex stosuje się prewencyjnie w systemach wentylacji, by uniknąć wycieku gazów i pyłów ze strefy zagrożonej wybuchem do obszaru niezagrożonego. To daje możliwość wykorzystania urządzeń w sąsiadującym obszarze, który w całości jest poza strefą zagrożenia Ex. Siłowniki Siłowniki Schischek: Siłowniki Belimo: Kod Hidria Kod Schischek Kod Hidria Kod Belimo S1 ExMax-5.10 B7 SM 4A S ExMax B8 SM 30A S3 ExMax-5.10-S B9 SM 4A SR S4 ExMax S B10 SM 30A SR S5 ExMax-5.10-Y B11 GM 4A S6 ExMax Y B1 GM 30A S7 ExMax-5.10-F B13 GM 4A SR S8 ExMax-15-F S9 ExMax-5.10-SF S10 ExMax-15-SF S11 ExMax-5.10-YF S1 ExMax-15-YF S13 ExMax-5.10-BF S14 ExMax-15-BF Wzór zamówienia: ZL-1 / R / Ex-Z / size XXX Wymiar nominalny Ø100, 150, 00, 50, 300, 315, 350, 400, 500, 600, 650, 700, 800 Typy przepustnic odcinających: Modele z uwzględnieniem stopnia zabezpieczenia przeciwwybuchowego: tylko wnętrze przepustnicy jest wykonane w wersji przeciwwybuchowej ; cała przepustnica (wnętrze i na zewnątrz) jest wykonana w wersji przeciwwybuchowej. Sterowanie pracą przepustnicy otwieranie, zamykanie : model sterowany siłownikiem elektrycznym, model sterowany pneumatycznie, nastawa manualna Rodzaj montażu przepustnic: montaż do kanału okrągłego, montaż zaciskami typu Jacob. Podział przepustnic ze względu na materiał użyty do produkcji: wykonane ze stali ocynkowanej wykonane ze stali nierdzewnej Przepustnice odcinające ze strefą zagrożenia Ex wewnątrz urządzenia Przepustnice ze strefą Ex wewnątrz niej są montowane na granicy między obszarem objętym strefą zagrożenia wybuchem a strefą niezagrożoną. Dlatego wyposażenie instalowane na zewnętrz przepustnicy nie musi być objęte zabezpieczeniem Ex. Można stosować nastawę manualną lub sterowanie siłownikiem elektrycznym lub pneumatycznym. Ex-Z Ex-N R B7 - B10 S1 - S14 P przepustnica odcinająca w klasie ATEX II G Tx, strefa 1 lub przepustnica odcinająca w klasie ATEX II -/G Tx, strefa 1 lub (strefa zagrożenia wybuchem tylko wewn. przepustnicy lub kanału - Ex wewn.) nastawa manualna sterowanie siłownikiem przepustnic Ex-N (patrz tabela siłowniki sterowanie siłownikiem przepustnic Ex-Z (patrz tabela siłowniki); zawiera skrzynkę przyłączeniową Sterowanie pneumatyczne Typ przepustnicy regulacyjnej Przepustnice objęte w całości strefą Ex: Wyposażenie mocowane na zewnątrz przepustnic w całości objętych strefą Ex musi posiadać zabezpieczenie Ex zgodne z wymaganiami strefy, w której montowana jest przepustnica. Przepustnice tego typu instaluje się w obszarach, w których całość przepustnicy znajduje się w strefie zagrożenia wybuchem. Przepustnice wykonane ze stali ocynkowanej Przepustnice są wykonane w całości ze stali ocynkowanej lub niektóre ich elementy są galwanizowane. Wszystkie śruby zrobione są ze stali ocynkowanej. Przepustnice wykonane ze stali nierdzewnej Przepustnica jest wykonana ze stali nierdzewnej, także śruby. 7

10 MECHANICZNE REGULATORY PRZEPŁYWU POWIETRZA MRP-1, MRP- Zastosowanie mechanicznych regulatorów powietrza w wykonaniu przeciwwybuchowym Mechaniczne regulatory przepływu powietrza w klasie Ex to urządzenia przeznaczone do montażu w strefie zagrożenia wybuchem, w miejscach gdzie w systemie wentylacji występują mieszanki i gazy wybuchowe. Typy mechanicznych regulatorów przepływu powietrza w wersji Ex wg sterowania: siłownikiem elektrycznym, pneumatycznie, manualnie. Siłowniki Schischek: Kod Hidria Kod Schischek S1 ExMax-5.10 S ExMax S3 ExMax-5.10-S S4 ExMax S S5 ExMax-5.10-Y S6 ExMax Y S7 ExMax-5.10-F S8 ExMax-15-F S9 ExMax-5.10-SF S10 ExMax-15-SF S11 ExMax-5.10-YF S1 ExMax-15-YF S13 ExMax-5.10-BF S14 ExMax-15-BF Motor actuators Belimo (for Ex-N only) Kod Hidria Kod Belimo B7 SM 4A B8 SM 30A B9 SM 4A SR B10 SM 30A SR B11 GM 4A B1 GM 30A B13 GM 4A SR Mechaniczny regulator przepływu powietrza sterowany manualnie MRP-1, /Ex Regulator mechaniczny o stałym przepływie powietrza: następuje automatyczna regulacja bez dodatkowych źródeł zasilania na podstawie ustawionego fabrycznie poziomu przepływu powietrza wskazanego przez klienta; po zamontowaniu nie należy zmieniać ustawień fabrycznych; maksymalna różnica ciśnień w regulatorze może osiągnąć poziom 1000Pa. Mechaniczny regulator przepływu powietrza z siłownikiem elektrycznym MRP-1, /Em/Ex/ Mechaniczny regulator przepływu powietrza z siłownikiem, na którym można ustawić dwie różne wartości przepływu powietrza: minimalny przepływ Vmin. maksymalny przepływ Vmax. Regulatory te pozwalają ustawić w kanale wentylacyjnym niezależnie dwa przepływy powietrza - minimalny i maksymalny. Możliwe jest resetowanie ustawień. Mechaniczny regulator przepływu ze sterowaniem pneumatycznym MRP-1, /Ex/PS-RLP10 F905-AK4PF003 MRP-1, /Ex/PS-RLP10 F916-AK4PF003 Mechaniczny regulator przepływu powietrza z nastawą pneumatyczną, na którym można ustawić dwie różne wartości przepływu powietrza: minimalny przepływ V min. maksymalny przepływ V max. Można w nim wprowadzać parametry wstępne. Wzór zamówienia: MRP-1 / R / Ex-Z / Q min -Q max / size Wymiar nominalny Ø80, 100,15, 140, 160, 00, 50, 315, 400 wymagany minimalny lub maksymalny przepływ powietrza Ex-Z regulator w klasie ATEX II G Tx, strefa 1 lub Ex-N regulator w klasie ATEX II -/G Tx, strefa 1 lub (strefa zagrożenia wybuchem tylko wewn. przepustnicy lub kanału - Ex wewn) R nastawa manualna B7-B10 sterowanie siłownikiem regulatorów Ex-N (patrz tabela siłowniki S1-S14 sterowanie siłownikiem regulatorów Ex-Z (patrz tabela siłowniki); zawiera skrzynkę przyłączeniową P sterowanie pneumatyczne Mechaniczny regulator przepływu powietrza MRP-1 lub MRP- 8

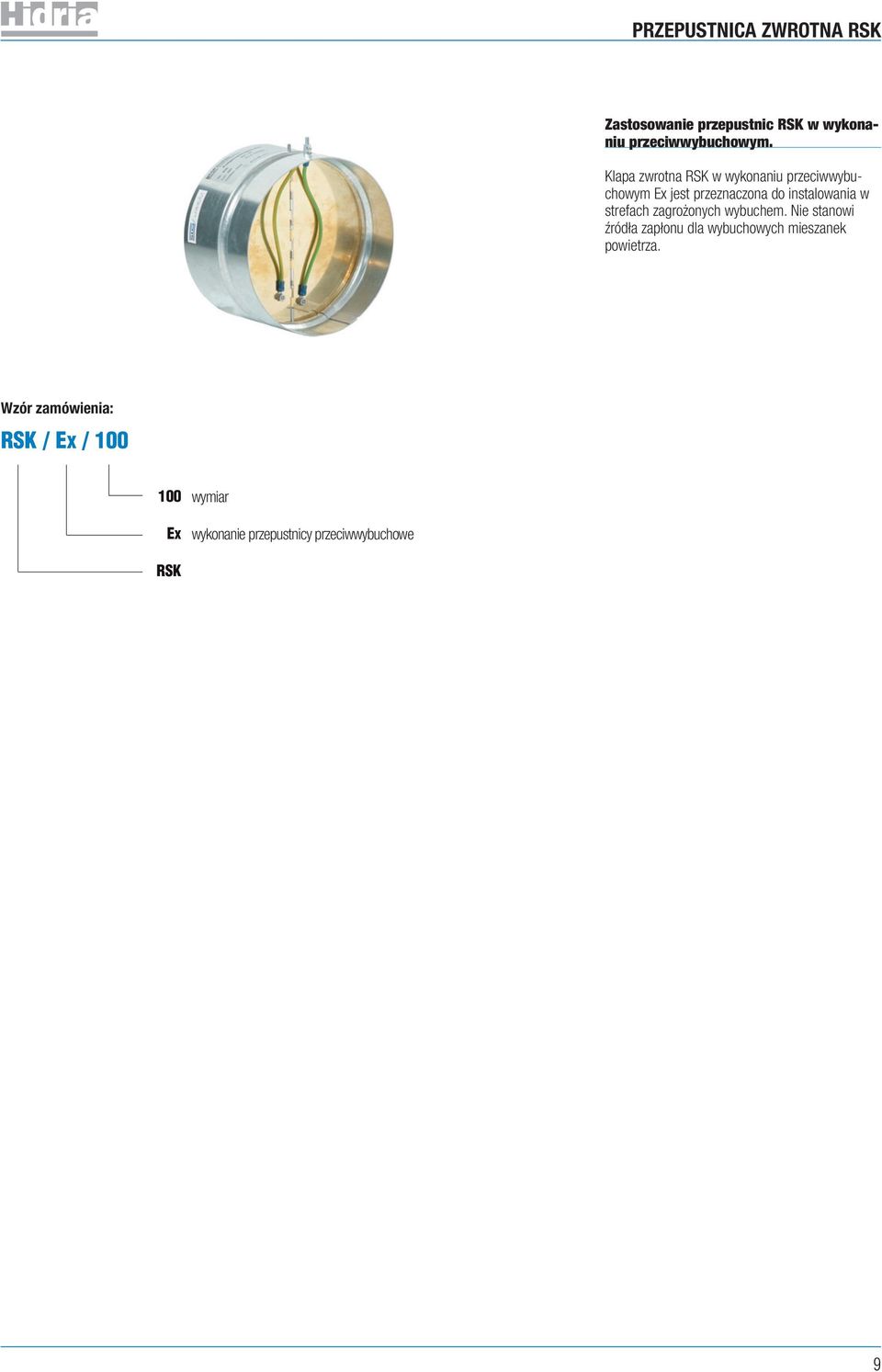

11 PRZEPUSTNICA ZWROTNA RSK Zastosowanie przepustnic RSK w wykonaniu przeciwwybuchowym. Klapa zwrotna RSK w wykonaniu przeciwwybuchowym Ex jest przeznaczona do instalowania w strefach zagrożonych wybuchem. Nie stanowi źródła zapłonu dla wybuchowych mieszanek powietrza. Wzór zamówienia: RSK / Ex / Ex wymiar wykonanie przepustnicy przeciwwybuchowe RSK 9

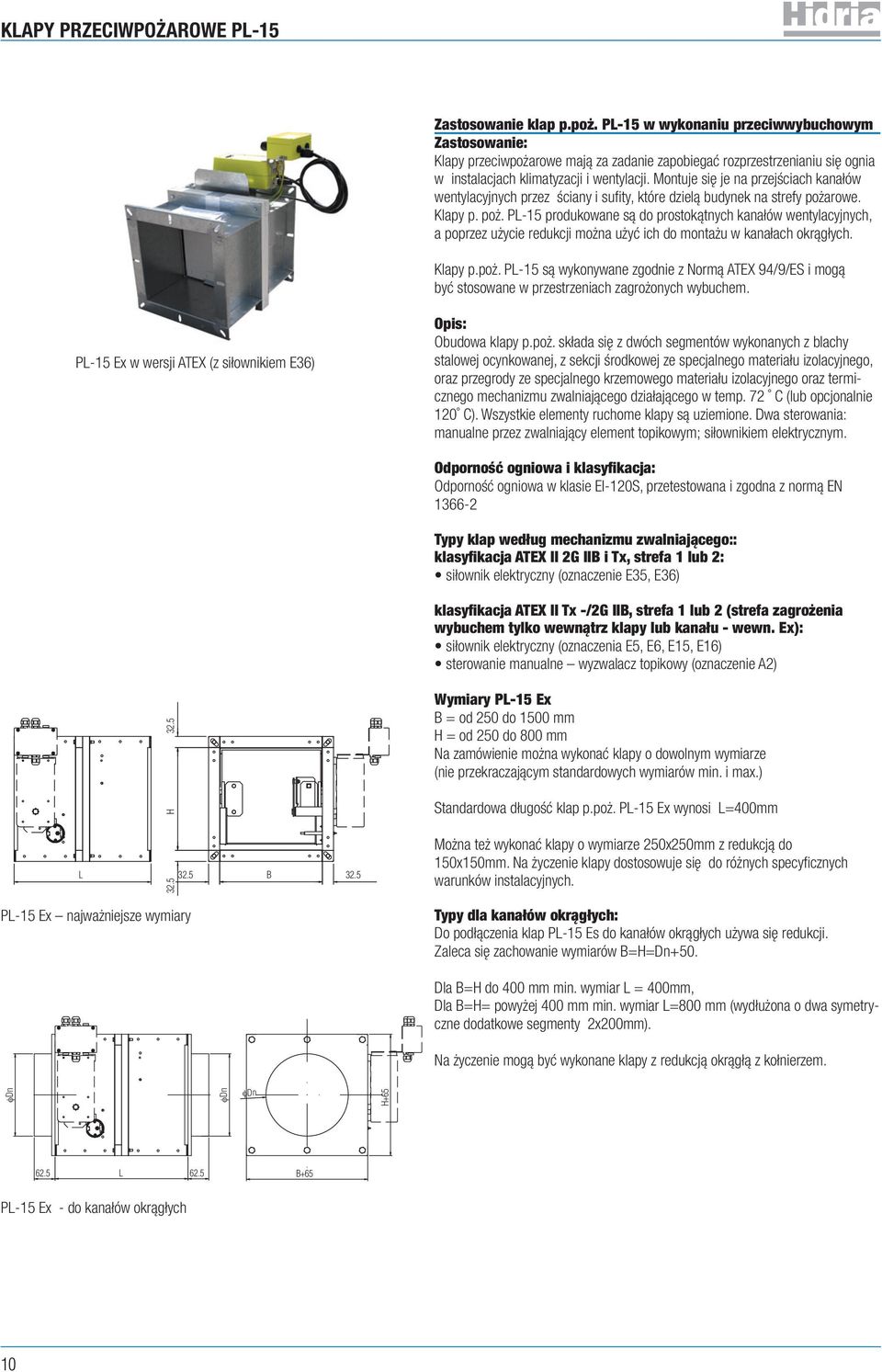

12 KLAPY PRZECIWPOŻAROWE PL-15 Zastosowanie klap p.poż. PL-15 w wykonaniu przeciwwybuchowym Zastosowanie: Klapy przeciwpożarowe mają za zadanie zapobiegać rozprzestrzenianiu się ognia w instalacjach klimatyzacji i wentylacji. Montuje się je na przejściach kanałów wentylacyjnych przez ściany i sufity, które dzielą budynek na strefy pożarowe. Klapy p. poż. PL-15 produkowane są do prostokątnych kanałów wentylacyjnych, a poprzez użycie redukcji można użyć ich do montażu w kanałach okrągłych. Klapy p.poż. PL-15 są wykonywane zgodnie z Normą ATEX 94/9/ES i mogą być stosowane w przestrzeniach zagrożonych wybuchem. PL-15 Ex w wersji ATEX (z siłownikiem E36) Opis: Obudowa klapy p.poż. składa się z dwóch segmentów wykonanych z blachy stalowej ocynkowanej, z sekcji środkowej ze specjalnego materiału izolacyjnego, oraz przegrody ze specjalnego krzemowego materiału izolacyjnego oraz termicznego mechanizmu zwalniającego działającego w temp. 7 C (lub opcjonalnie 10 C). Wszystkie elementy ruchome klapy są uziemione. Dwa sterowania: manualne przez zwalniający element topikowym; siłownikiem elektrycznym. Odporność ogniowa i klasyfikacja: Odporność ogniowa w klasie EI-10S, przetestowana i zgodna z normą EN Typy klap według mechanizmu zwalniającego:: klasyfikacja ATEX II G i Tx, strefa 1 lub : siłownik elektryczny (oznaczenie E35, E36) klasyfikacja ATEX II Tx -/G, strefa 1 lub (strefa zagrożenia wybuchem tylko wewnątrz klapy lub kanału - wewn. Ex): siłownik elektryczny (oznaczenia E5, E6, E15, E16) sterowanie manualne wyzwalacz topikowy (oznaczenie A) H 3.5 Wymiary PL-15 Ex B = od 50 do 1500 mm H = od 50 do 800 mm Na zamówienie można wykonać klapy o dowolnym wymiarze (nie przekraczającym standardowych wymiarów min. i max.) Standardowa długość klap p.poż. PL-15 Ex wynosi L=400mm L B 3.5 Można też wykonać klapy o wymiarze 50x50mm z redukcją do 150x150mm. Na życzenie klapy dostosowuje się do różnych specyficznych warunków instalacyjnych. PL-15 Ex najważniejsze wymiary Typy dla kanałów okrągłych: Do podłączenia klap PL-15 Es do kanałów okrągłych używa się redukcji. Zaleca się zachowanie wymiarów B=H=Dn+50. Dla B=H do 400 mm min. wymiar L = 400mm, Dla B=H= powyżej 400 mm min. wymiar L=800 mm (wydłużona o dwa symetryczne dodatkowe segmenty x00mm). Na życzenie mogą być wykonane klapy z redukcją okrągłą z kołnierzem. φdn φdn φdn H L 6.5 B+65 PL-15 Ex - do kanałów okrągłych 10

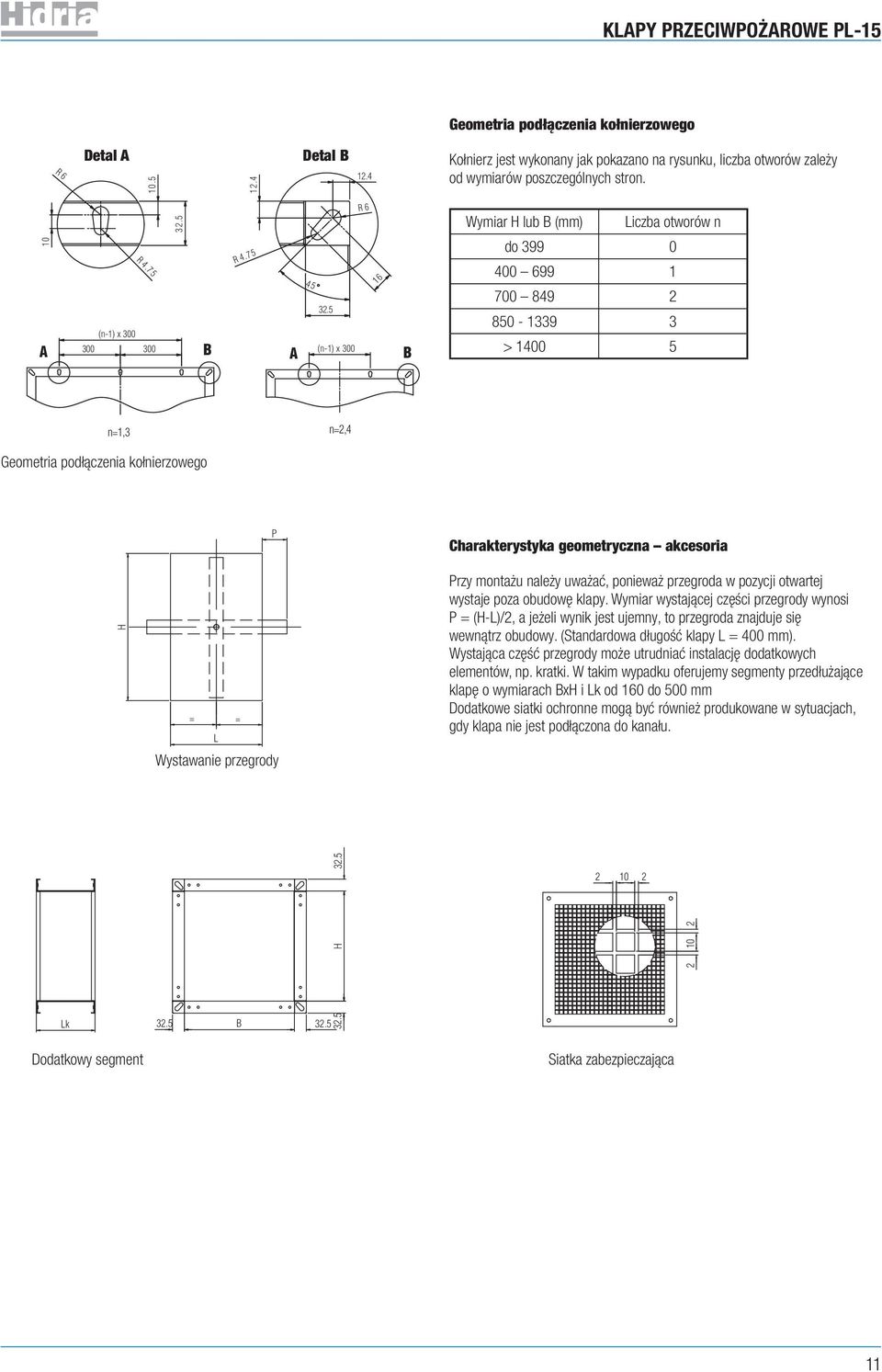

13 KLAPY PRZECIWPOŻAROWE PL-15 Geometria podłączenia kołnierzowego R 6 Detal A Detal B 1.4 Kołnierz jest wykonany jak pokazano na rysunku, liczba otworów zależy od wymiarów poszczególnych stron. 3.5 R 6 Wymiar H lub B (mm) Liczba otworów n 10 A (n-1) x 300 R B R 4.75 A (n-1) x B do > n=1,3 n=,4 Geometria podłączenia kołnierzowego H P = = L Wystawanie przegrody Charakterystyka geometryczna akcesoria Przy montażu należy uważać, ponieważ przegroda w pozycji otwartej wystaje poza obudowę klapy. Wymiar wystającej części przegrody wynosi P = (H-L)/, a jeżeli wynik jest ujemny, to przegroda znajduje się wewnątrz obudowy. (Standardowa długość klapy L = 400 mm). Wystająca część przegrody może utrudniać instalację dodatkowych elementów, np. kratki. W takim wypadku oferujemy segmenty przedłużające klapę o wymiarach BxH i Lk od 160 do 500 mm Dodatkowe siatki ochronne mogą być również produkowane w sytuacjach, gdy klapa nie jest podłączona do kanału. H Lk 3.5 B Dodatkowy segment Siatka zabezpieczająca 11

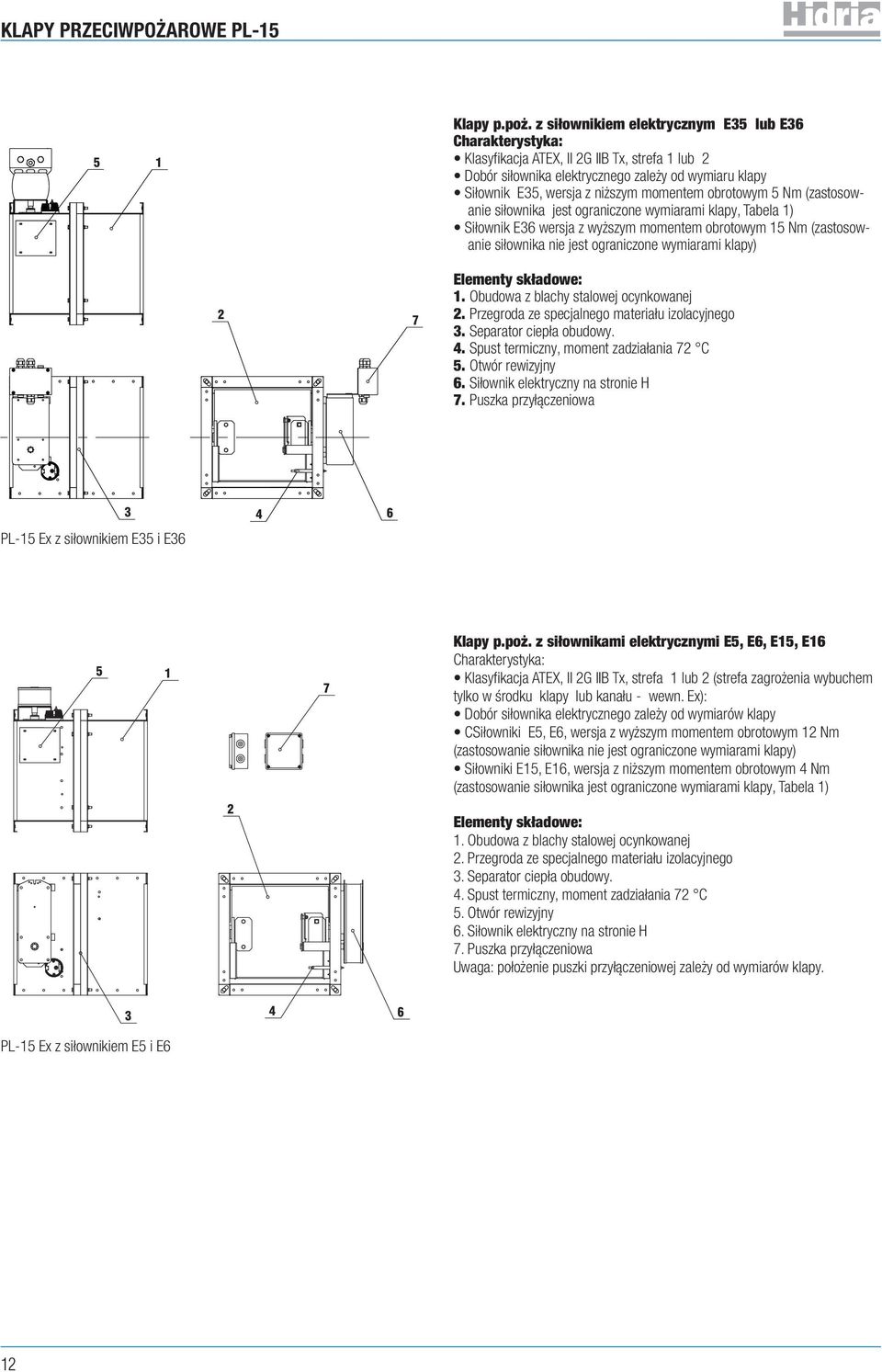

14 KLAPY PRZECIWPOŻAROWE PL Klapy p.poż. z siłownikiem elektrycznym E35 lub E36 Charakterystyka: Klasyfikacja ATEX, II G Tx, strefa 1 lub Dobór siłownika elektrycznego zależy od wymiaru klapy Siłownik E35, wersja z niższym momentem obrotowym 5 Nm (zastosowanie siłownika jest ograniczone wymiarami klapy, Tabela 1) Siłownik E36 wersja z wyższym momentem obrotowym 15 Nm (zastosowanie siłownika nie jest ograniczone wymiarami klapy) 7 Elementy składowe: 1. Obudowa z blachy stalowej ocynkowanej. Przegroda ze specjalnego materiału izolacyjnego 3. Separator ciepła obudowy. 4. Spust termiczny, moment zadziałania 7 C 5. Otwór rewizyjny 6. Siłownik elektryczny na stronie H 7. Puszka przyłączeniowa PL-15 Ex z siłownikiem E35 i E Klapy p.poż. z siłownikami elektrycznymi E5, E6, E15, E16 Charakterystyka: Klasyfikacja ATEX, II G Tx, strefa 1 lub (strefa zagrożenia wybuchem tylko w środku klapy lub kanału - wewn. Ex): Dobór siłownika elektrycznego zależy od wymiarów klapy CSiłowniki E5, E6, wersja z wyższym momentem obrotowym 1 Nm (zastosowanie siłownika nie jest ograniczone wymiarami klapy) Siłowniki E15, E16, wersja z niższym momentem obrotowym 4 Nm (zastosowanie siłownika jest ograniczone wymiarami klapy, Tabela 1) Elementy składowe: 1. Obudowa z blachy stalowej ocynkowanej. Przegroda ze specjalnego materiału izolacyjnego 3. Separator ciepła obudowy. 4. Spust termiczny, moment zadziałania 7 C 5. Otwór rewizyjny 6. Siłownik elektryczny na stronie H 7. Puszka przyłączeniowa Uwaga: położenie puszki przyłączeniowej zależy od wymiarów klapy PL-15 Ex z siłownikiem E5 i E6 1

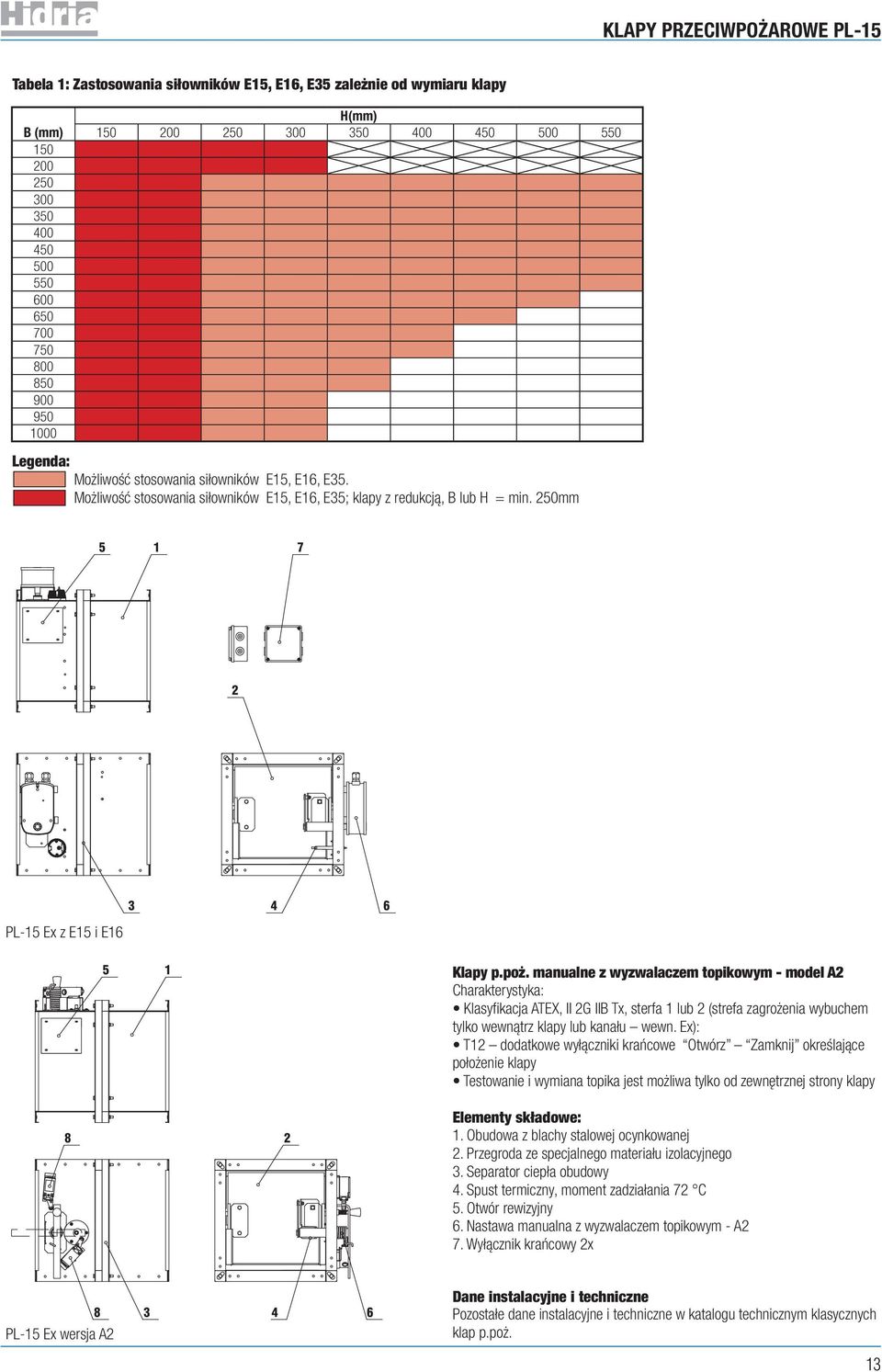

15 KLAPY PRZECIWPOŻAROWE PL-15 Tabela 1: Zastosowania siłowników E15, E16, E35 zależnie od wymiaru klapy B (mm) H(mm) BxH BxH Legenda: Możliwość stosowania siłowników E15, E16, E Możliwość stosowania siłowników E15, E16, E35; klapy z redukcją, B lub H = min. 50mm BxH PL-15 Ex z 8E15 i E Klapy 850p.poż. manualne z wyzwalaczem topikowym - model A Charakterystyka: 900 Klasyfikacja ATEX, II G Tx, sterfa 1 lub (strefa zagrożenia wybuchem tylko 950 wewnątrz klapy lub kanału wewn. Ex): T1 dodatkowe wyłączniki krańcowe Otwórz Zamknij określające położenie 1000 klapy Testowanie i wymiana topika jest możliwa tylko od zewnętrznej strony klapy Elementy składowe: 1. Obudowa z blachy stalowej ocynkowanej. Przegroda ze specjalnego materiału izolacyjnego 3. Separator ciepła obudowy 4. Spust termiczny, moment zadziałania 7 C 5. Otwór rewizyjny 6. Nastawa manualna z wyzwalaczem topikowym - A 7. Wyłącznik krańcowy x 8 PL-15 Ex wersja 8 A Dane instalacyjne i techniczne Pozostałe dane instalacyjne i techniczne w katalogu technicznym klasycznych klap p.poż. 13

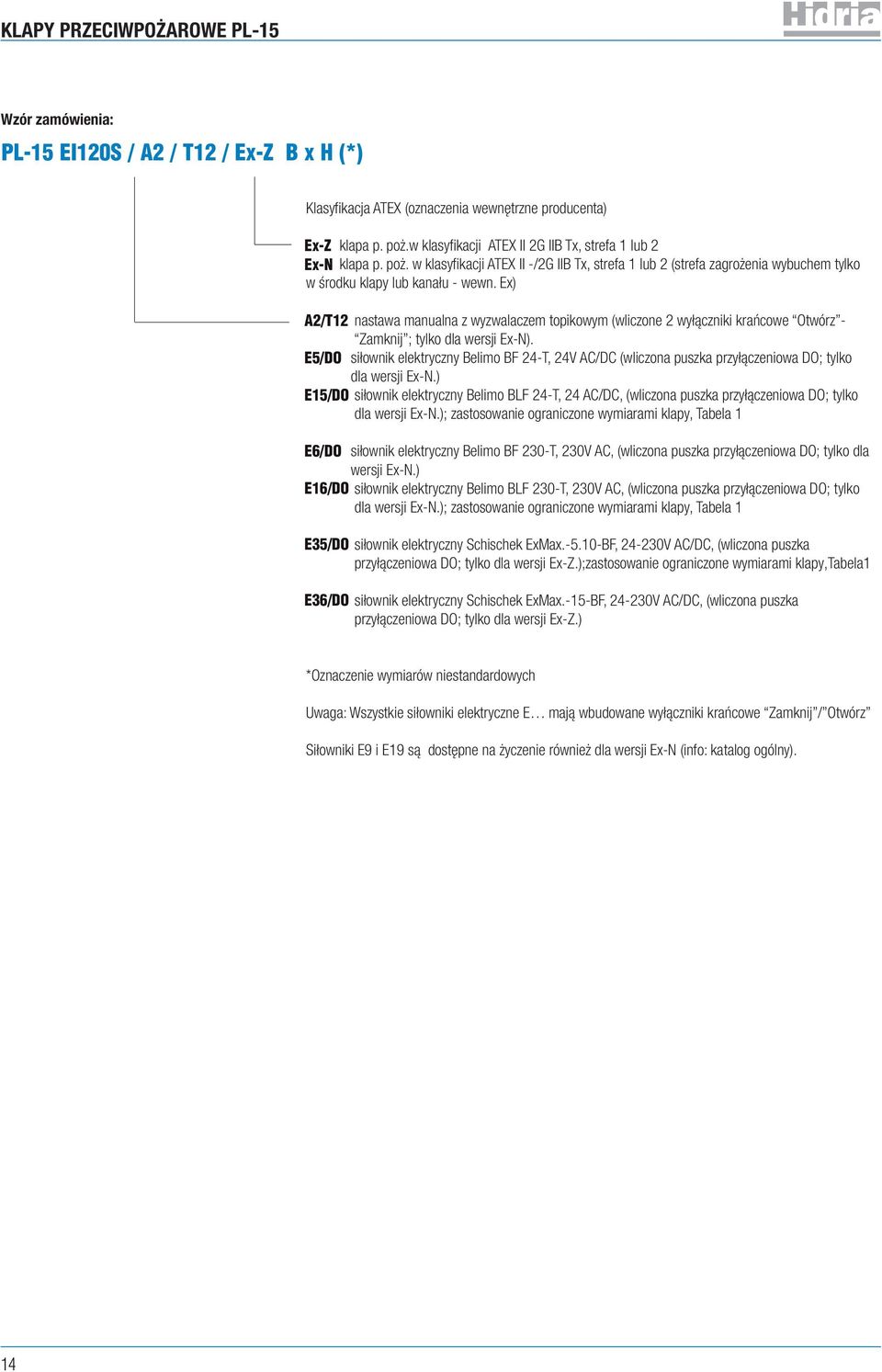

16 KLAPY PRZECIWPOŻAROWE PL-15 Wzór zamówienia: PL-15 EI10S / A / T1 / Ex-Z B x H (*) Klasyfikacja ATEX (oznaczenia wewnętrzne producenta) Ex-Z klapa p. poż.w klasyfikacji ATEX II G Tx, strefa 1 lub Ex-N klapa p. poż. w klasyfikacji ATEX II -/G Tx, strefa 1 lub (strefa zagrożenia wybuchem tylko w środku klapy lub kanału - wewn. Ex) A/T1 nastawa manualna z wyzwalaczem topikowym (wliczone wyłączniki krańcowe Otwórz - Zamknij ; tylko dla wersji Ex-N). E5/DO siłownik elektryczny Belimo BF 4-T, 4V AC/DC (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-N.) E15/DO siłownik elektryczny Belimo BLF 4-T, 4 AC/DC, (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-N.); zastosowanie ograniczone wymiarami klapy, Tabela 1 E6/DO siłownik elektryczny Belimo BF 30-T, 30V AC, (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-N.) E16/DO siłownik elektryczny Belimo BLF 30-T, 30V AC, (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-N.); zastosowanie ograniczone wymiarami klapy, Tabela 1 E35/DO E36/DO siłownik elektryczny Schischek ExMax BF, 4-30V AC/DC, (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-Z.);zastosowanie ograniczone wymiarami klapy,tabela1 siłownik elektryczny Schischek ExMax.-15-BF, 4-30V AC/DC, (wliczona puszka przyłączeniowa DO; tylko dla wersji Ex-Z.) *Oznaczenie wymiarów niestandardowych Uwaga: Wszystkie siłowniki elektryczne E mają wbudowane wyłączniki krańcowe Zamknij / Otwórz Siłowniki E9 i E19 są dostępne na życzenie również dla wersji Ex-N (info: katalog ogólny). 14

17 CENTRALE WENTYLACYJNE Zastosowanie central wentylacyjnych Klimair w wersji przeciwwybuchowej Centrale są urządzeniami, które utrzymują bezpieczeństwo przeciwwybuchowe poprzez użycie odpowiednich materiałów dla obudów, części i komponentów, jak również dobór komponentów i urządzeń w klasie przeciwwybuchowej. Centrale w klasie przeciwwybuchowej mogą być wyposażone w następujące elementy: przepustnice regulacyjne podłączenia elastyczne eliminator skroplin filtry wentylator z napędem nawilżacz wymiennik ciepła rekuperator tłumiki Wszystkie element są produkowane zgodnie z klasyfikacją ATEX i posiadają wszelkie niezbędne certyfikaty Przeznaczenie produktu: urządzenia grupy II urządzenia i 3 klasy Ex w atmosferze o właściwościach wybuchowych (gazy, pyły, para G) klasa temperatury T3 (max. średnia temperatura + 00 C) i / lub T4 (max. Średnia temperatura C) ochrona w oparciu o normę PN-EN :010 Centrale oznaczone jako II G przeznaczono do pracy w strefach 1i. Centrale oznaczone jako II 3 G przeznaczono do pracy w strefie. Przykład: II G; EEx T4 EEx - oznacza, że produkt jest zgodny z co najmniej jedną normą, począwszy od PN-EN :010 - Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Część 1: Podstawowe założenia i wymagania - grupa zagrożenia wybuchem T4 - klasa temperaturowa / max. temperatura Obowiązkowe dane umieszczane na centrali: Nazwa i adres producenta, znak CE, oznaczenie serii i typu, numer seryjny, rok produkcji wskaźnik bezpieczeństwa przeciwwybuchowego, za nim symbol grupy i kategoria urządzeń urządzenia II grupy są oznaczane literą G (zagrożenie wybuchem z powodu gazów, oparów lub aerozoli) i / lub literą D (w przestrzeniach zagrożonych wybuchem z powodu pyłu). Grupy i kategorie naszych urządzeń mają zastosowanie w: Urządzenia przeznaczone do stosowania w przestrzeniach nad ziemią, zagrożonych wybuchem mieszanki powietrza i nie przeznaczone do montowania w podziemnych częściach kopalń lub w tych częściach naziemnych kopalni,gdzie mogą wystąpić gazy i pyły łatwopalne są oznaczone jako grupa II. Kategorie urządzeń wyznaczające określony poziom ochrony Ex. Kategoria obejmuje urządzenia zaprojektowane tak, aby mogły funkcjonować zgodnie z parametrami ruchowymi, ustalonymi przez producenta i zapewnić wysoki poziom zabezpieczenia. Urządzenia tej kategorii przeznaczone są do użytku w przestrzeniach, w których rzadko może powstać zagrożenie wybuchem z powodu gazów, par, mgieł lub mieszanin pyłowo powietrznych. Środki zabezpieczenia Ex dotyczące urządzeń tej kategorii, zapewniają wymagany poziom zabezpieczenia nawet w przypadku częstych zaburzeń lub uszkodzeń urządzeń, które należy brać pod uwagę. 15
