Przedmiar robót. Ocieplenie budynku Klubu Sportowego RABA w Dobczycach

Transkrypt

1 Przedmiar robót Ocieplenie budynku Klubu Sportowego RABA w Dobczycach Budowa: Budowa budynku zaplecza sportowego KS "RABA" Dobczyce Obiekt lub rodzaj robót: Budynek KS "RABA" / roboty wykończeniowe Lokalizacja: Dobczyce - dz. nr 875 przy ul. Podgórskiej Nazwa i kod CPV: Izolacja cieplna Roboty budowlane związane z obiektami na terenach sportowych Wznoszenie rusztowań Demontaż rusztowań Inwestor: GMINA DOBCZYCE Dobczyce Ul. Rynek 26 tel. (12) , faks. (12) Jednostka opracowująca kosztorys: Urząd Gminy i Miasta Dobczyce Ul. Rynek Dobczyce Data opracowania:

2 Ogólna charakterystyka obiektów lub robót Przedmiotem opracowania jest kosztorys inwestorski inwestycji pn: Ocieplenie budynku Klubu Sportowego RABA, położonego na dz. 875 przy ul. Podgórskiej w Dobczycach, który sporządzony został zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 roku w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego..." (Dz. U. Nr 130 poz. 1389). Zakres robót zawarty w dokumentacji projektowej i przedmiarze robót zawiera: ocieplenie ścian budynku płytami styropianowymi EPS FASADA o grub. 12 cm w technologii "lekkiej-mokrej" w systemie BAUMIT Granoportop (tynk akrylowy o grub. ziarna 1,5mm) lub w innym systemie o równoważnych parametrach, montaż parapetów zewnętrznych aluminiowych o szer. 20 cm wraz z zaślepkami narożnikowymi, montaż listwy startowej i narożników ochronnych z siatką, a na nadprożach okiennych i drzwiowych listy PVC okapnikowej, ocieplenie ościeży okiennych płytami styropianowymi grub. 5 cm, montaż i demontaż rusztowań w celu wykonania zamówienia. Założenia wyjściowe do kosztorysowania Kosztorys sporządzono metodą uproszczoną, która stanowi podstawę do realizacji zamierzenia inwestycyjnego "systemem zleconym". Podstawy sporządzenia kosztorysu: - projekt budowlany, - Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 roku w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego..." (Dz. U. z 2004 roku Nr 130 poz. 1389), - zlecenie inwestora. Ceny jednostkowe obliczone na podstawie nośników cenowych obowiązujących w regionie Małopolskim w III kwartale 2013 roku, które są niższe niż opublikowane w wydawnictwie Sekocenbud - III kw roku. Kosztorys inwestorski sporządzono na podstawie dokumentacji projektowej, która została uzgodniona i zaakceptowana przez Zamawiającego. Założenia wyjściowe do kosztorysowania są zgodne ze Środowiskowymi metodami kosztorysowania robót budowlanych... Założenia wyjściowe do kosztorysowania zostały uzgodnione z Inwestorem. 1. Podstawa opracowania - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004, Nr. 130, poz. 1389), - przedmiar robót sporządzony na podstawie zatwierdzonego projektu budowlanego, - ceny jednostkowe obliczone na podstawie nośników cenowych obowiązujących w regionie Małopolskim w III kwartale 2013 roku. 2. Dane dotyczące robót przygotowawczych Roboty przygotowawcze związane z termomodernizacją wynikają z technologii systemu ocieplenia, w którym będą wykonywane roboty (przygotowanie powierzchni, gruntowanie). 3. Dane dotyczące robót ogólnobudowlanych Roboty budowlano - montażowe budynku klubowego należy wykonać zgodnie z projektem budowlanym, zasadami współczenej wiedzy technicznej i zgodnie zwe sztuką budowlaną oraz z zachowaniem przepisów BHP (Plan BiOZ sporządzonego przez kierownika budowy). 4. Dane dotyczące zagospodarowania placu budowy Dla wykonania robót będących przedmiotem postępwania przetargowego plac budowy należy zagospodarować zgodnie ze sporządzonym przez kierownika budowy Planem Bezpieczeństwa i Ochrony Zdrowia. 5. Inne ustalenia W ramnach wykonania zamówienia należy zamocować rury spustowe, które przekaże Zamawiający. Klauzula o uzgodnieniu kosztorysu Kosztorys inwestorski sporządzono na podstawie przedmiaru robót, który został uzgodniony i zaakceptowany przez Zamawiającego. Kosztorys niniejszy jest wyceną sporządzoną dla kreślenia szacunkowej wartości robót budowlanych, opracowaną w oparciu o przedmiar robót, przy założeniu przeciętnych warunków wykonania robót i wybranych rozwiązań technologicznych. Ilości obmiarowe jak również zestawienia materiałów są ilościami przybliżonymi i uśrednionymi, więc mogą różnić się od ilości rzeczywistych w zależności od zastosowanych rozwiązań materiałowych oraz przyjętych wykonania robót. Załączony do dokumentacji przetargowej przedmiar robót jest materiałem pomocniczym, który ma posłużyć wykonawcy robót w celu ułatwienia przygotowania oferty i dokonania wyceny robót. strona nr: 2

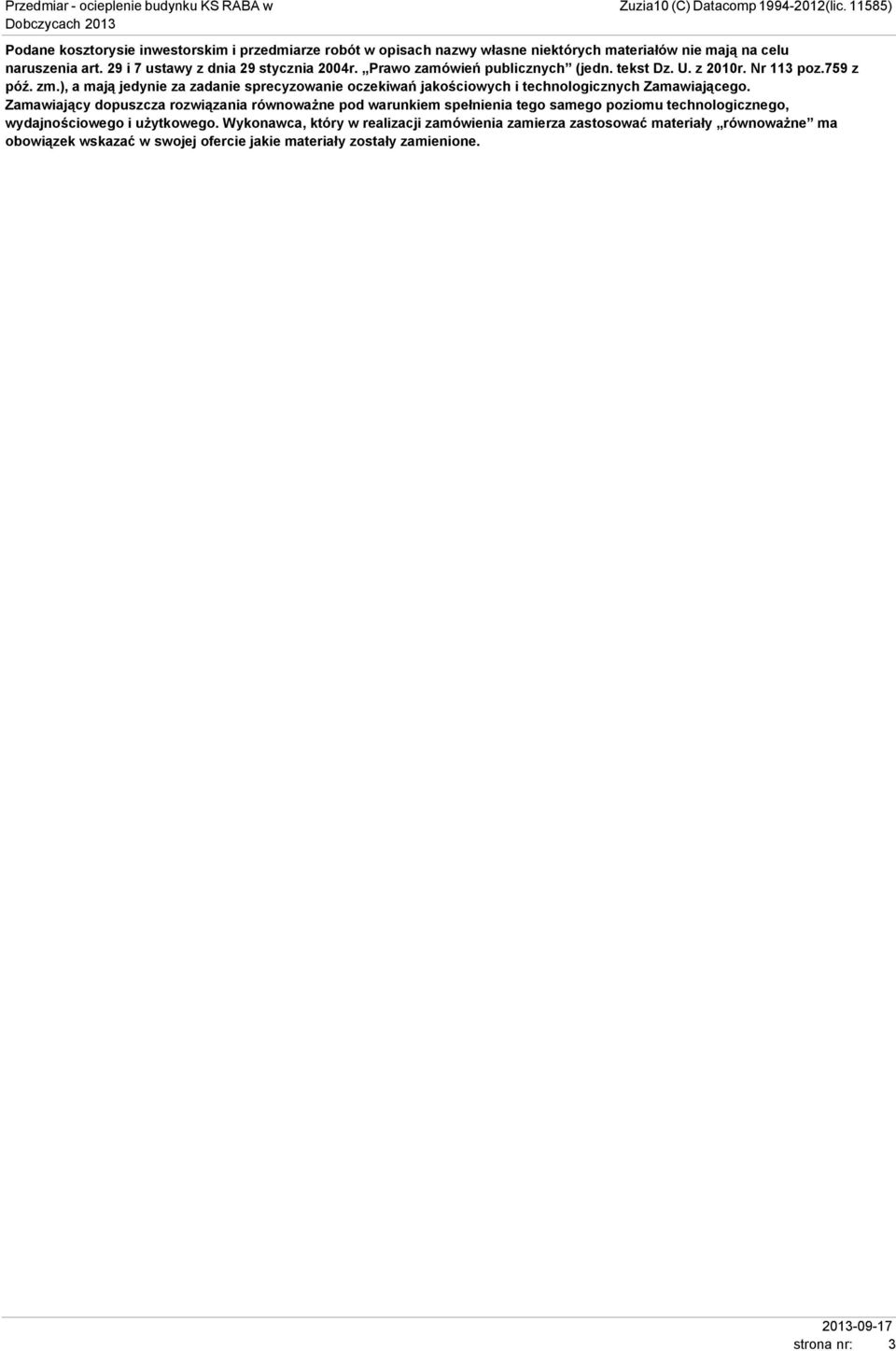

3 Podane kosztorysie inwestorskim i przedmiarze robót w opisach nazwy własne niektórych materiałów nie mają na celu naruszenia art. 29 i 7 ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (jedn. tekst Dz. U. z 2010r. Nr 113 poz.759 z póź. zm.), a mają jedynie za zadanie sprecyzowanie oczekiwań jakościowych i technologicznych Zamawiającego. Zamawiający dopuszcza rozwiązania równoważne pod warunkiem spełnienia tego samego poziomu technologicznego, wydajnościowego i użytkowego. Wykonawca, który w realizacji zamówienia zamierza zastosować materiały równoważne ma obowiązek wskazać w swojej ofercie jakie materiały zostały zamienione. strona nr: 3

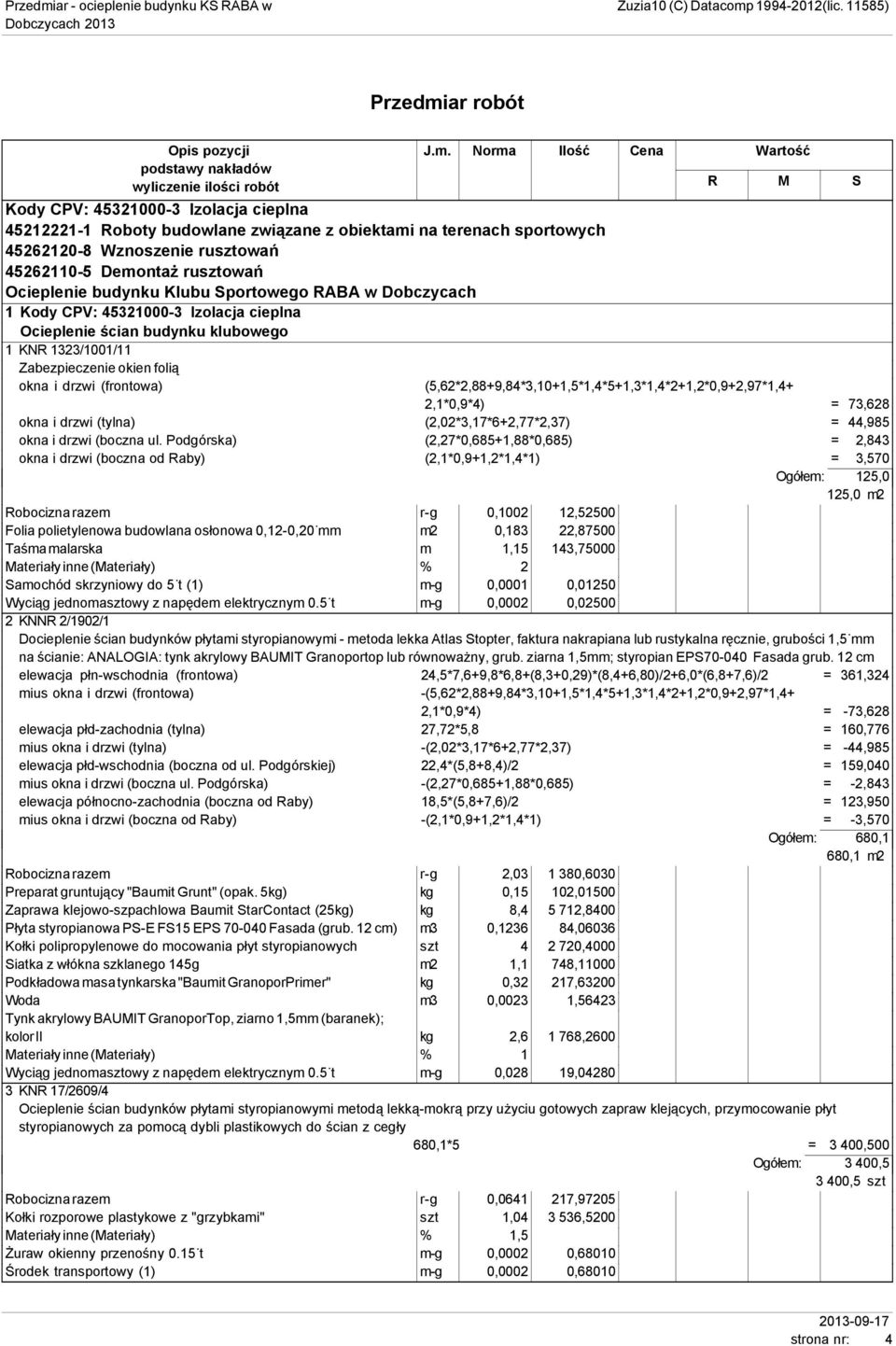

4 Przedmiar robót Opis pozycji podstawy nakładów wyliczenie ilości robót J.m. Norma Ilość Cena Wartość R M S Kody CPV: Izolacja cieplna Roboty budowlane związane z obiektami na terenach sportowych Wznoszenie rusztowań Demontaż rusztowań Ocieplenie budynku Klubu Sportowego RABA w Dobczycach 1 Kody CPV: Izolacja cieplna Ocieplenie ścian budynku klubowego 1 KNR 1323/1001/11 Zabezpieczenie okien folią okna i drzwi (frontowa) (5,62*2,88+9,84*3,10+1,5*1,4*5+1,3*1,4*2+1,2*0,9+2,97*1,4+ 2,1*0,9*4) = 73,628 okna i drzwi (tylna) (2,02*3,17*6+2,77*2,37) = 44,985 okna i drzwi (boczna ul. Podgórska) (2,27*0,685+1,88*0,685) = 2,843 okna i drzwi (boczna od Raby) (2,1*0,9+1,2*1,4*1) = 3,570 Ogółem: 125,0 125,0 m2 Robocizna razem r-g 0, ,52500 Folia polietylenowa budowlana osłonowa 0,12-0,20 mm m2 0,183 22,87500 Taśma malarska m 1,15 143,75000 Materiały inne (Materiały) % 2 Samochód skrzyniowy do 5 t (1) m-g 0,0001 0,01250 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,0002 0, KNNR 2/1902/1 Docieplenie ścian budynków płytami styropianowymi - metoda lekka Atlas Stopter, faktura nakrapiana lub rustykalna ręcznie, grubości 1,5 mm na ścianie: ANALOGIA: tynk akrylowy BAUMIT Granoportop lub równoważny, grub. ziarna 1,5mm; styropian EPS Fasada grub. 12 cm elewacja płn-wschodnia (frontowa) 24,5*7,6+9,8*6,8+(8,3+0,29)*(8,4+6,80)/2+6,0*(6,8+7,6)/2 = 361,324 mius okna i drzwi (frontowa) -(5,62*2,88+9,84*3,10+1,5*1,4*5+1,3*1,4*2+1,2*0,9+2,97*1,4+ 2,1*0,9*4) = -73,628 elewacja płd-zachodnia (tylna) 27,72*5,8 = 160,776 mius okna i drzwi (tylna) -(2,02*3,17*6+2,77*2,37) = -44,985 elewacja płd-wschodnia (boczna od ul. Podgórskiej) 22,4*(5,8+8,4)/2 = 159,040 mius okna i drzwi (boczna ul. Podgórska) -(2,27*0,685+1,88*0,685) = -2,843 elewacja północno-zachodnia (boczna od Raby) 18,5*(5,8+7,6)/2 = 123,950 mius okna i drzwi (boczna od Raby) -(2,1*0,9+1,2*1,4*1) = -3,570 Ogółem: 680,1 680,1 m2 Robocizna razem r-g 2, ,6030 Preparat gruntujący "Baumit Grunt" (opak. 5kg) kg 0,15 102,01500 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 8, ,8400 Płyta styropianowa PS-E FS15 EPS Fasada (grub. 12 cm) m3 0, ,06036 Kołki polipropylenowe do mocowania płyt styropianowych szt ,4000 Siatka z włókna szklanego 145g m2 1,1 748,11000 Podkładowa masa tynkarska "Baumit GranoporPrimer" kg 0,32 217,63200 Woda m3 0,0023 1,56423 Tynk akrylowy BAUMIT GranoporTop, ziarno 1,5mm (baranek); kolor II kg 2, ,2600 Materiały inne (Materiały) % 1 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,028 19, KNR 17/2609/4 Ocieplenie ścian budynków płytami styropianowymi metodą lekką-mokrą przy użyciu gotowych zapraw klejących, przymocowanie płyt styropianowych za pomocą dybli plastikowych do ścian z cegły 680,1*5 = 3 400,500 Ogółem: 3 400, ,5 szt Robocizna razem r-g 0, ,97205 Kołki rozporowe plastykowe z "grzybkami" szt 1, ,5200 Materiały inne (Materiały) % 1,5 Żuraw okienny przenośny 0.15 t m-g 0,0002 0,68010 Środek transportowy (1) m-g 0,0002 0,68010 strona nr: 4

5 Opis pozycji podstawy nakładów wyliczenie ilości robót J.m. Norma Ilość Cena Wartość R M S 4 KNR 17/2609/1 Ocieplenie ścian budynków płytami styropianowymi metodą lekką-mokrą przy użyciu gotowych zapraw klejących, przyklejenie płyt styropianowych do ścian - styropian EPS Fasada grub. 10 cm uzupełnienie płytami styropianowymi uskoków w elewacji budynku elewacja płn-wschodnia (frontowa) ((6,3+8,4)*0,50+24,5*1,30)*90% = 35,280 elewacja płd-zachodnia (tylna) 27,72*1,0*90% = 24,948 elewacja północno-zachodnia (boczna od Raby) 18,5*0,50*90% = 8,325 elewacja płd-wschodnia (boczna od ul. Podgórskiej) 14,50*0,50*90% = 6,525 Ogółem: 75,1 75,1 m2 Robocizna razem r-g 1,329 99,80790 Płyta styropianowa PS-E FS15 EPS Fasada (grub. 10 cm) m3 0,105 7,88550 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 6 450,60000 Materiały inne (Materiały) % 1,5 Żuraw okienny przenośny 0.15 t m-g 0,0135 1,01385 Środek transportowy (1) m-g 0,01 0, KNNR 2/1902/3 Docieplenie ścian budynków płytami styropianowymi - metoda lekka Atlas Stopter, faktura nakrapiana lub rustykalna ręcznie, grubości 1,5 mm na ościeżach styropian grub. 5 cm - Analogia: tynk akrylowy BAUMIT lub równoważny ościeża okienne i drzwiowe (frontowa) 0,14*(2*1,5*5+1,4*5+2*1,3*2+1,4*2+1,2+2*0,9+2,97+2*1,4+2* 2,1*4+0,9*4) = 8,284 ościeża oknienne i drzwiowe (tylna) 0,14*(6*2,02+2*3,17*6+2*2,77+2,37) = 8,130 ościeża oknienne i drzwiowe (boczna ul. Podgórska) 0,14*(2,27+2*0,685+1,88+2*0,685) = 0,965 ościeża okienne i drzwiowe (boczna od Raby) 0,14*(2*2,1+0,9+1,2+2*1,4) = 1,274 Ogółem: 18,7 18,7 m2 Robocizna razem r-g 2,1 39,27000 Preparat gruntujący "Baumit Grunt" (opak. 5kg) kg 0,15 2,80500 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 8,4 157,08000 Płyta styropianowa PS-E FS15 EPS Fasada (grub. 5 cm) m3 0,0515 0,96305 Kołki polipropylenowe do mocowania płyt styropianowych szt 4 74,80000 Siatka z włókna szklanego 145g m2 1,1 20,57000 Podkładowa masa tynkarska "Baumit GranoporPrimer" kg 0,32 5,98400 Tynk akrylowy BAUMIT GranoporTop, ziarno 1,5mm (baranek); kolor II kg 2,63 49,18100 Woda m3 0,0023 0,04301 Materiały inne (Materiały) % 1 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,028 0, KNNR 2/1902/11 Docieplenie ścian budynków płytami styropianowymi - metoda lekka Atlas Stopter, dopłata za stosowanie wzmocnień miejsc szczególnie narażonych: listwami Al startowa (Analogia: system BAUMIT lub równoważny) listwa startowa 27,72-(6*2,02+2,77) = 12,830 22,40+8,3+0,29+9,8+6,0+24,5-(5,62+0,9*4) = 62,070 18,5-0,9 = 17,600 Ogółem: 92,5 92,5 m Robocizna razem r-g 0,321 29,69250 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 0,21 19,42500 Woda m3 0,0005 0,04625 Listwa startowa do systemu ociepleń styropianem grub. 12 cm m 1,1 101,75000 Materiały inne (Materiały) % 0,8 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,01 0,92500 strona nr: 5

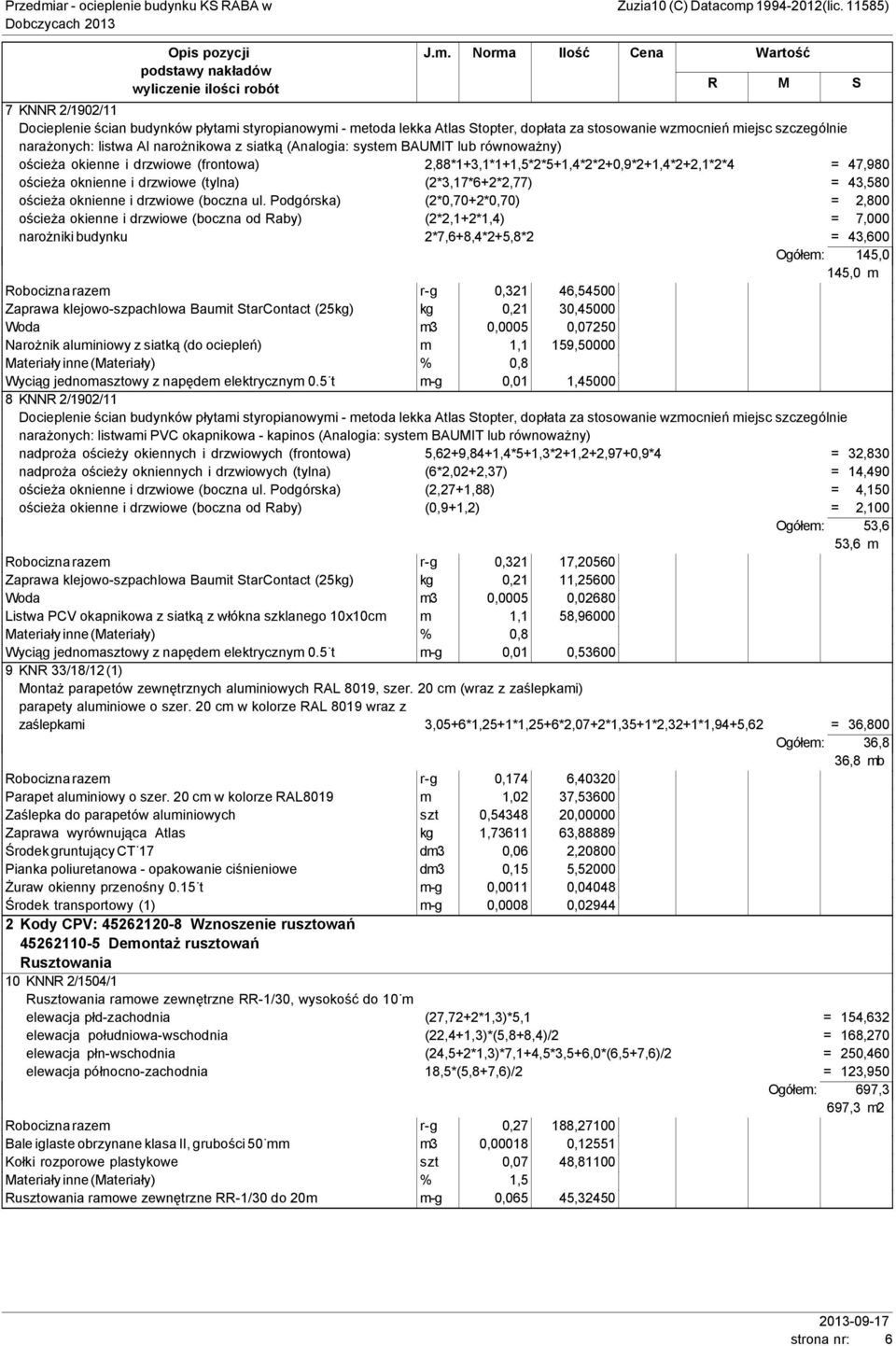

6 Opis pozycji podstawy nakładów wyliczenie ilości robót J.m. Norma Ilość Cena Wartość R M S 7 KNNR 2/1902/11 Docieplenie ścian budynków płytami styropianowymi - metoda lekka Atlas Stopter, dopłata za stosowanie wzmocnień miejsc szczególnie narażonych: listwa Al narożnikowa z siatką (Analogia: system BAUMIT lub równoważny) ościeża okienne i drzwiowe (frontowa) 2,88*1+3,1*1+1,5*2*5+1,4*2*2+0,9*2+1,4*2+2,1*2*4 = 47,980 ościeża oknienne i drzwiowe (tylna) (2*3,17*6+2*2,77) = 43,580 ościeża oknienne i drzwiowe (boczna ul. Podgórska) (2*0,70+2*0,70) = 2,800 ościeża okienne i drzwiowe (boczna od Raby) (2*2,1+2*1,4) = 7,000 narożniki budynku 2*7,6+8,4*2+5,8*2 = 43,600 Ogółem: 145,0 145,0 m Robocizna razem r-g 0,321 46,54500 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 0,21 30,45000 Woda m3 0,0005 0,07250 Narożnik aluminiowy z siatką (do ociepleń) m 1,1 159,50000 Materiały inne (Materiały) % 0,8 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,01 1, KNNR 2/1902/11 Docieplenie ścian budynków płytami styropianowymi - metoda lekka Atlas Stopter, dopłata za stosowanie wzmocnień miejsc szczególnie narażonych: listwami PVC okapnikowa - kapinos (Analogia: system BAUMIT lub równoważny) nadproża ościeży okiennych i drzwiowych (frontowa) 5,62+9,84+1,4*5+1,3*2+1,2+2,97+0,9*4 = 32,830 nadproża ościeży okniennych i drzwiowych (tylna) (6*2,02+2,37) = 14,490 ościeża oknienne i drzwiowe (boczna ul. Podgórska) (2,27+1,88) = 4,150 ościeża okienne i drzwiowe (boczna od Raby) (0,9+1,2) = 2,100 Ogółem: 53,6 53,6 m Robocizna razem r-g 0,321 17,20560 Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 0,21 11,25600 Woda m3 0,0005 0,02680 Listwa PCV okapnikowa z siatką z włókna szklanego 10x10cm m 1,1 58,96000 Materiały inne (Materiały) % 0,8 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,01 0, KNR 33/18/12 (1) Montaż parapetów zewnętrznych aluminiowych RAL 8019, szer. 20 cm (wraz z zaślepkami) parapety aluminiowe o szer. 20 cm w kolorze RAL 8019 wraz z zaślepkami 3,05+6*1,25+1*1,25+6*2,07+2*1,35+1*2,32+1*1,94+5,62 = 36,800 Ogółem: 36,8 36,8 mb Robocizna razem r-g 0,174 6,40320 Parapet aluminiowy o szer. 20 cm w kolorze RAL8019 m 1,02 37,53600 Zaślepka do parapetów aluminiowych szt 0, ,00000 Zaprawa wyrównująca Atlas kg 1, ,88889 Środek gruntujący CT 17 dm3 0,06 2,20800 Pianka poliuretanowa - opakowanie ciśnieniowe dm3 0,15 5,52000 Żuraw okienny przenośny 0.15 t m-g 0,0011 0,04048 Środek transportowy (1) m-g 0,0008 0, Kody CPV: Wznoszenie rusztowań Demontaż rusztowań Rusztowania 10 KNNR 2/1504/1 Rusztowania ramowe zewnętrzne RR-1/30, wysokość do 10 m elewacja płd-zachodnia (27,72+2*1,3)*5,1 = 154,632 elewacja południowa-wschodnia (22,4+1,3)*(5,8+8,4)/2 = 168,270 elewacja płn-wschodnia (24,5+2*1,3)*7,1+4,5*3,5+6,0*(6,5+7,6)/2 = 250,460 elewacja północno-zachodnia 18,5*(5,8+7,6)/2 = 123,950 Ogółem: 697,3 697,3 m2 Robocizna razem r-g 0,27 188,27100 Bale iglaste obrzynane klasa II, grubości 50 mm m3 0, ,12551 Kołki rozporowe plastykowe szt 0,07 48,81100 Materiały inne (Materiały) % 1,5 Rusztowania ramowe zewnętrzne RR-1/30 do 20m m-g 0,065 45,32450 strona nr: 6

7 Opis pozycji podstawy nakładów wyliczenie ilości robót J.m. Norma Ilość Cena Wartość R M S 11 KNNR 2/15 Rusztowania ramowe zewnętrzne RR-1/30 do 20m - 1,00 m2 1 KNR 1323/1001/11 = 12,525 2 KNNR 2/1902/1 = 1 380,603 3 KNR 17/2609/4 = 217, KNR 17/2609/1 = 99, KNNR 2/1902/3 = 39,27 6 KNNR 2/1902/11 = 29, KNNR 2/1902/11 = 46,545 8 KNNR 2/1902/11 = 17, KNR 33/18/12 (1) = 6,4032 Razem (r-g) = 1 850,0243 S=5 W=0,84 P=1,00 Czas pracy = r-g/(s*w)*p = 1 850,02/(5*0,84)*1,00 = 440,48 Cena za 1 m-g pracy rusztowania 1,00 m2 * 3,20 zł/1,00 m2=3,20 zł 440,48 m-g Praca rusztowania m-g 1 440,48 strona nr: 7

8 Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Robotnicy r-g 1 898, Robotnicy grupa I r-g 13, Tynkarze grupa II r-g 80, Tynkarze grupa III r-g 46,1865 Razem (z dokładnością do zaokrągleń): 2 038,2953 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Bale iglaste obrzynane klasa II, grubości 50 mm m3 0, Folia polietylenowa budowlana osłonowa 0,12-0,20 mm m2 22, Kołki polipropylenowe do mocowania płyt styropianowych szt 2 795,2 4. Kołki rozporowe plastykowe szt 48, Kołki rozporowe plastykowe z "grzybkami" szt 3 536,52 6. Listwa PCV okapnikowa z siatką z włókna szklanego 10x10cm m 58,96 7. Listwa startowa do systemu ociepleń styropianem grub. 12 cm m 101,75 8. Narożnik aluminiowy z siatką (do ociepleń) m 159,5 9. Parapet aluminiowy o szer. 20 cm w kolorze RAL8019 m 37, Pianka poliuretanowa - opakowanie ciśnieniowe dm3 5, Płyta styropianowa PS-E FS15 EPS Fasada (grub. 10 cm) m3 7, Płyta styropianowa PS-E FS15 EPS Fasada (grub. 12 cm) m3 84, Płyta styropianowa PS-E FS15 EPS Fasada (grub. 5 cm) m3 0, Podkładowa masa tynkarska "Baumit GranoporPrimer" kg 223, Preparat gruntujący "Baumit Grunt" (opak. 5kg) kg 104, Siatka z włókna szklanego 145g m2 768, Środek gruntujący CT 17 dm3 2, Taśma malarska m 143, Tynk akrylowy BAUMIT GranoporTop, ziarno 1,5mm (baranek); kolor II kg 1 817, Woda m3 1, Zaprawa klejowo-szpachlowa Baumit StarContact (25kg) kg 6 381, Zaprawa wyrównująca Atlas kg 63, Zaślepka do parapetów aluminiowych szt 20 Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Rusztowania ramowe zewnętrzne RR-1/30 do 20m m-g 485, Samochód skrzyniowy do 5 t (1) m-g 0, Środek transportowy (1) m-g 1, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 22, Żuraw okienny przenośny 0.15 t m-g 1,73443 Razem m-g (z dokładnością do zaokrągleń): 511,51437 strona nr: 8
