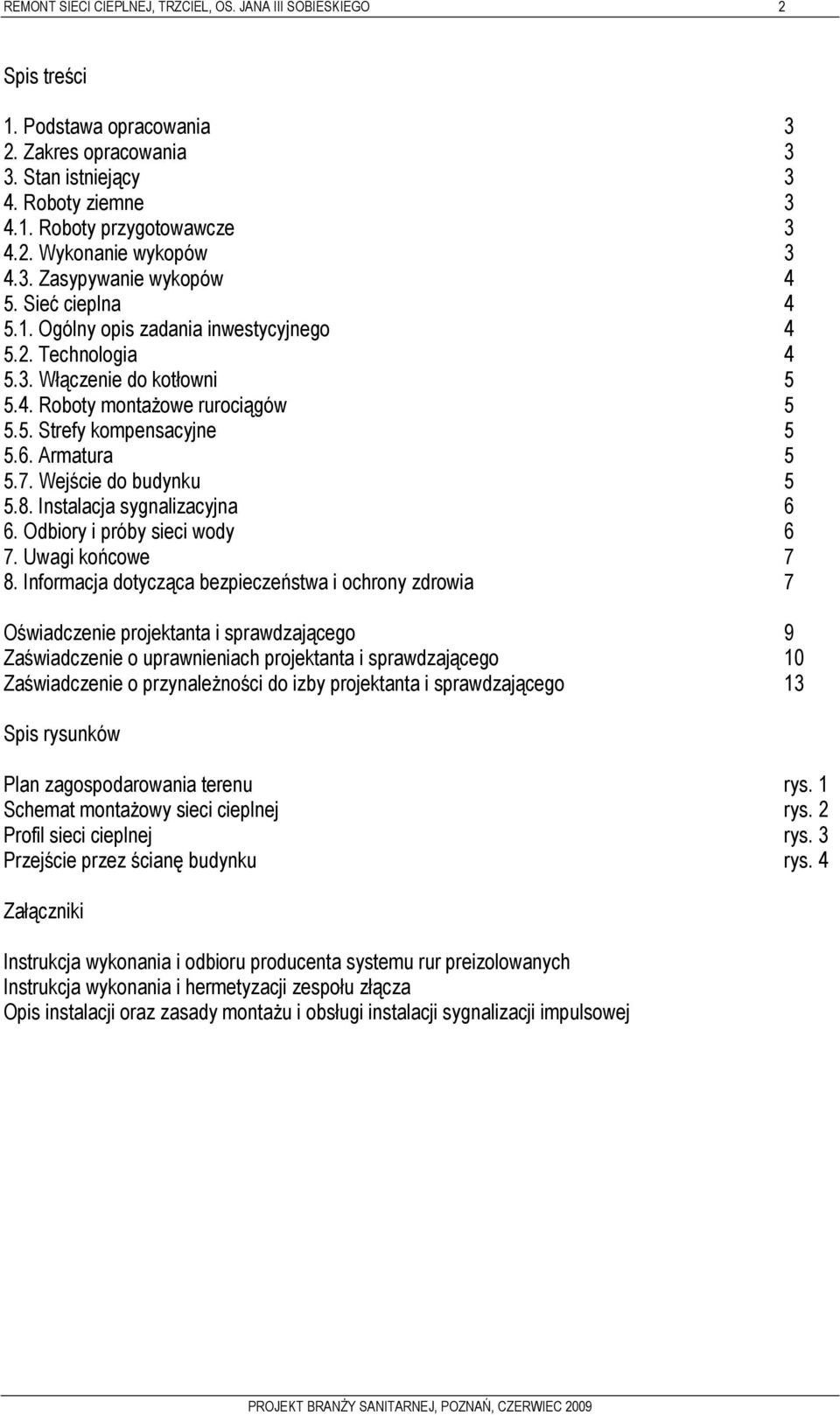

1 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 2 Spis treści 1. Podstawa opracowania 3 2. Zakres opracowania 3 3. Stan istniejący 3 4. Roboty ziemne Roboty przygotowawcze Wykonanie wykopów Zasypywanie wykopów 4 5. Sieć cieplna Ogólny opis zadania inwestycyjnego Technologia Włączenie do kotłowni Roboty montaŝowe rurociągów Strefy kompensacyjne Armatura Wejście do budynku Instalacja sygnalizacyjna 6 6. Odbiory i próby sieci wody 6 7. Uwagi końcowe 7 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 7 Oświadczenie projektanta i sprawdzającego 9 Zaświadczenie o uprawnieniach projektanta i sprawdzającego 10 Zaświadczenie o przynaleŝności do izby projektanta i sprawdzającego 13 Spis rysunków Plan zagospodarowania terenu rys. 1 Schemat montaŝowy sieci cieplnej rys. 2 Profil sieci cieplnej rys. 3 Przejście przez ścianę budynku rys. 4 Załączniki Instrukcja wykonania i odbioru producenta systemu rur preizolowanych Instrukcja wykonania i hermetyzacji zespołu złącza Opis instalacji oraz zasady montaŝu i obsługi instalacji sygnalizacji impulsowej

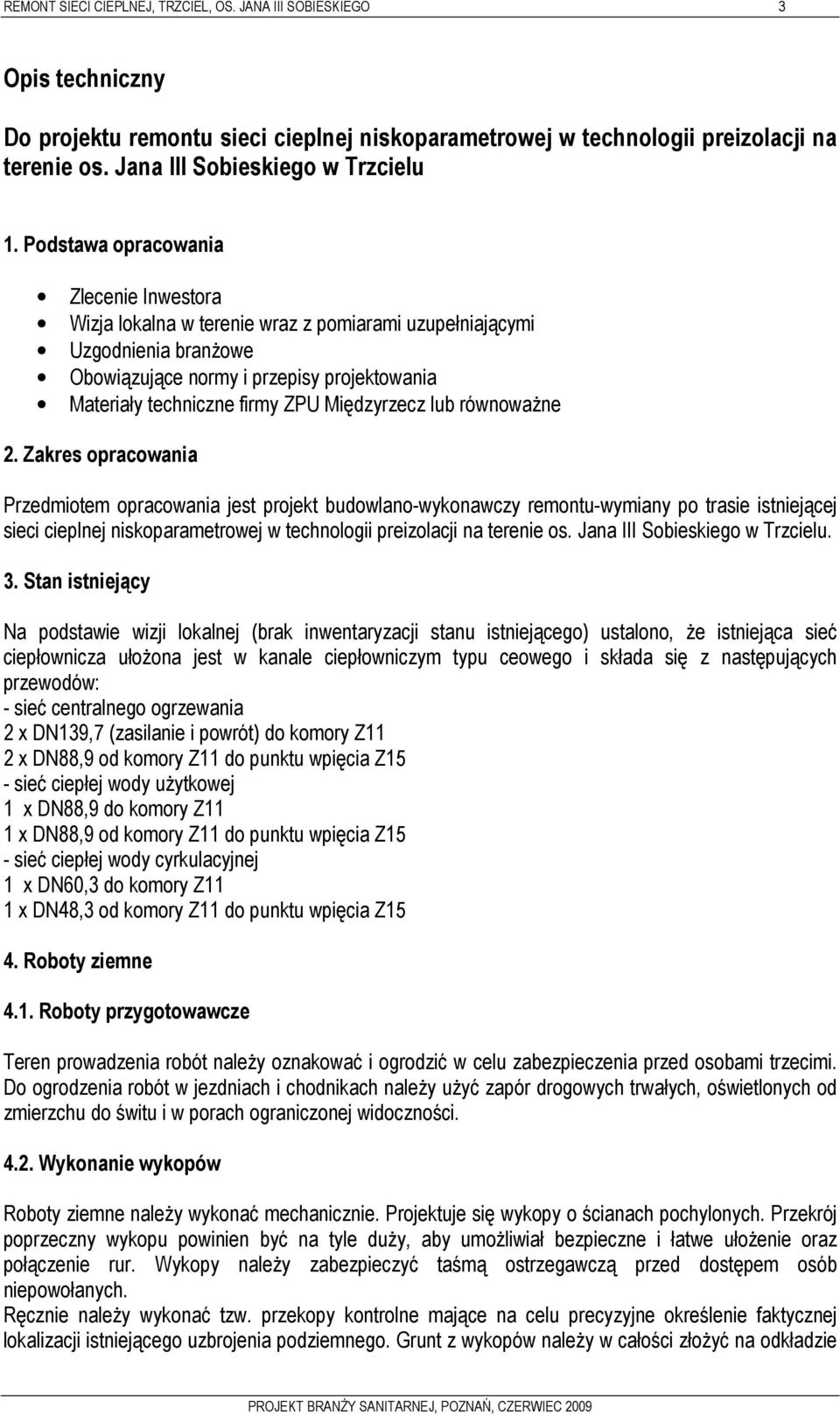

2 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 3 Opis techniczny Do projektu remontu sieci cieplnej niskoparametrowej w technologii preizolacji na terenie os. Jana III Sobieskiego w Trzcielu 1. Podstawa opracowania Zlecenie Inwestora Wizja lokalna w terenie wraz z pomiarami uzupełniającymi Uzgodnienia branŝowe Obowiązujące normy i przepisy projektowania Materiały techniczne firmy ZPU Międzyrzecz lub równowaŝne 2. Zakres opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy remontu-wymiany po trasie istniejącej sieci cieplnej niskoparametrowej w technologii preizolacji na terenie os. Jana III Sobieskiego w Trzcielu. 3. Stan istniejący Na podstawie wizji lokalnej (brak inwentaryzacji stanu istniejącego) ustalono, Ŝe istniejąca sieć ciepłownicza ułoŝona jest w kanale ciepłowniczym typu ceowego i składa się z następujących przewodów: - sieć centralnego ogrzewania 2 x DN139,7 (zasilanie i powrót) do komory Z11 2 x DN88,9 od komory Z11 do punktu wpięcia Z15 - sieć ciepłej wody uŝytkowej 1 x DN88,9 do komory Z11 1 x DN88,9 od komory Z11 do punktu wpięcia Z15 - sieć ciepłej wody cyrkulacyjnej 1 x DN60,3 do komory Z11 1 x DN48,3 od komory Z11 do punktu wpięcia Z15 4. Roboty ziemne 4.1. Roboty przygotowawcze Teren prowadzenia robót naleŝy oznakować i ogrodzić w celu zabezpieczenia przed osobami trzecimi. Do ogrodzenia robót w jezdniach i chodnikach naleŝy uŝyć zapór drogowych trwałych, oświetlonych od zmierzchu do świtu i w porach ograniczonej widoczności Wykonanie wykopów Roboty ziemne naleŝy wykonać mechanicznie. Projektuje się wykopy o ścianach pochylonych. Przekrój poprzeczny wykopu powinien być na tyle duŝy, aby umoŝliwiał bezpieczne i łatwe ułoŝenie oraz połączenie rur. Wykopy naleŝy zabezpieczyć taśmą ostrzegawczą przed dostępem osób niepowołanych. Ręcznie naleŝy wykonać tzw. przekopy kontrolne mające na celu precyzyjne określenie faktycznej lokalizacji istniejącego uzbrojenia podziemnego. Grunt z wykopów naleŝy w całości złoŝyć na odkładzie

3 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 4 wzdłuŝ ich krawędzi. Dno wykopu naleŝy wykonać ze spadkiem, zgodnym z projektem technicznym. W przypadku kolizji projektowanego przyłącza z drzewami lub krzewami naleŝy uzyskać zgodę Gminy Trzciel na usunięcie roślin w celu uzyskania stosownej decyzji Starosty Zasypywanie wykopów Preizolowane rury i kształtki układa się bezpośrednio w gruncie na podsypce piaskowej o grubości min. 10 cm (dotyczy odcinków Z13-Z14-Z15). Pozostałe odcinki układane w istniejącym kanale ciepłowniczym typ ceowy wymiana przewodów po istniejącej trasie i zasypanie piaskiem. Po zakończeniu robót montaŝowych rurociągi naleŝy obsypać warstwą piasku o grubości min. 10 cm (ponad wierzch rury). Podsypka i zasypka musi być zagęszczona, aby wytworzyć jednorodne warunki pracy rurociągu. Po ustabilizowaniu zasypki pozostałą część wykopów naleŝy uzupełnić gruntem rodzimym pobieranym z miejsca czasowego odkładu. Zasypywanie wykopów naleŝy wykonywać warstwami o grubości umoŝliwiającej prawidłowe zagęszczenie gruntu. W miejscach występowania gruntów spoistych, gliniastych naleŝy zrezygnować z gruntu rodzimego i do zasypki uŝyć piasku. Nadmiar gruntu pozostałego po zasypce oraz gruz z rozebranych nawierzchni naleŝy usunąć z terenu budowy. Teren budowy naleŝy uporządkować. W przypadku uszkodzenia nawierzchni trawników lub nawierzchni utwardzonych naleŝy je odtworzyć, uwzględniając przy tym parametry stopnia zagęszczenia i nośności wykonywanych nasypów na terenie projektowanych robót ziemnych. 5. Sieć cieplna 5.1. Ogólny opis zadania inwestycyjnego Zadaniem projektowanej wymiany sieci cieplnej jest uzyskanie odpowiednich parametrów technicznouŝytkowych poprzez wymianę przewodów starego typu i doprowadzenie wody grzewczej o parametrach 90/70 0 C na potrzeby centralnego ogrzewania, ciepłej wody uŝytkowej z kotłowni do istniejących odbiorców budynków mieszkalnych i uŝyteczności publicznej.. Trasa sieci cieplnej prowadzona jest tak, aby zapewnić naturalną kompensację wydłuŝeń oraz aby ominąć istniejącą infrastrukturę techniczną. Sieć cieplną naleŝy wykonać wg systemu rur preizolowanych rur dla podziemnych sieci ciepłowniczych ZPU Międzyrzecz lub równowaŝny Technologia Preizolowane rury i kształtki stosowane są do budowy sieci ciepłowniczych, których zadaniem jest przesyłanie medium grzejnego od źródła zasilania do miejsca odbioru. Preizolowane rury i kształtki stanowią konstrukcję zespoloną składającą się ze stalowej rury przewodowej, umieszczonej centrycznie w rurze osłonowej z twardego polietylenu, wysokiej gęstości (PEHD) i izolacji cieplnej. Izolację stanowi sztywna pianka poliuretanowa (PUR), równomiernie wypełniająca przestrzeń między rurami na całej długości. Sieć cieplną zaprojektowano po trasie istniejącej z rury przewodowej stalowej bez szwu DN139,7 i DN88,9 oraz DN60,3 i DN48,3 z systemem wykrywania nieszczelności, z izolacją STANDARD o grubości Dzp 225 i Dzp160 mm oraz Dzp125 i Dzp110.

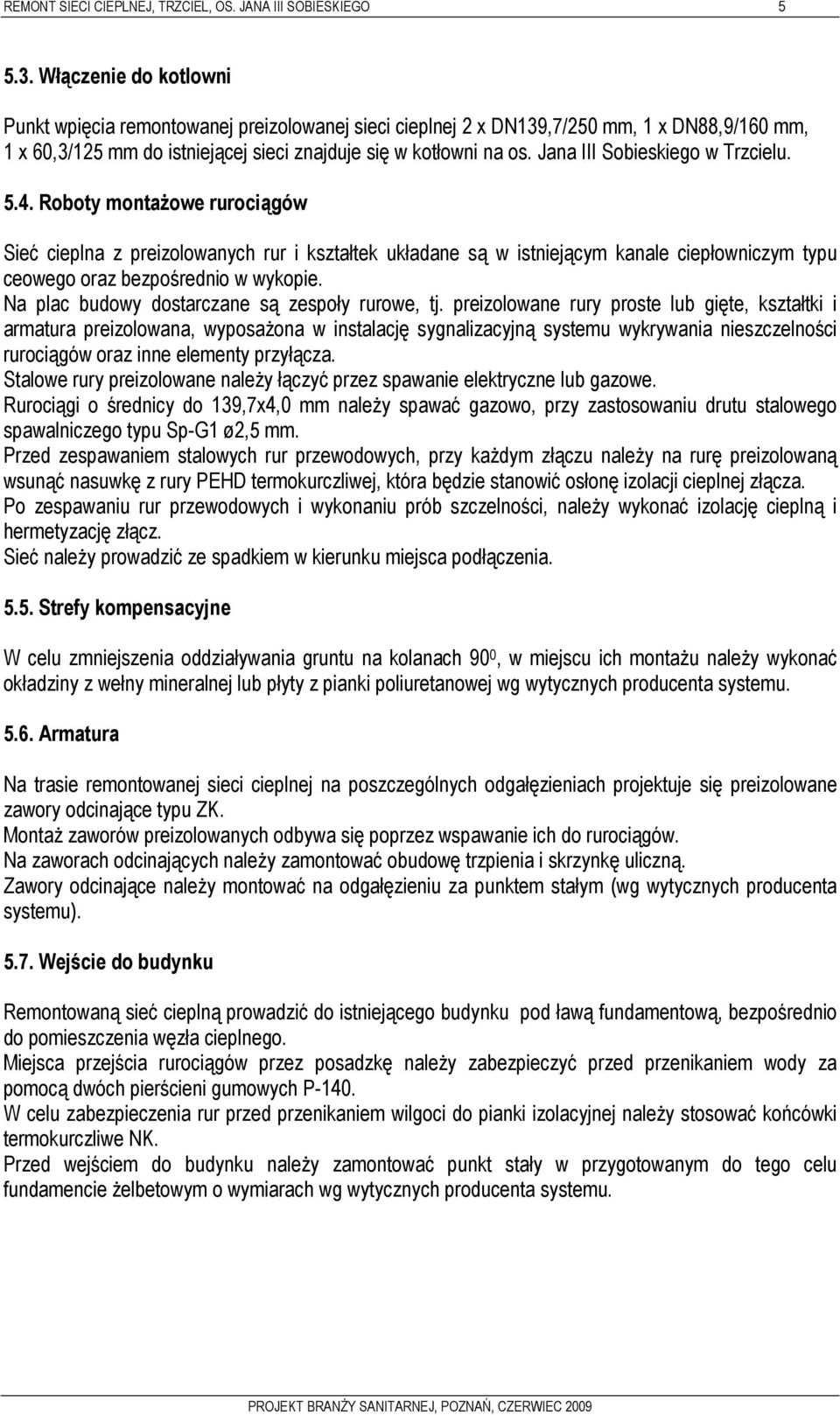

4 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO Włączenie do kotlowni Punkt wpięcia remontowanej preizolowanej sieci cieplnej 2 x DN139,7/250 mm, 1 x DN88,9/160 mm, 1 x 60,3/125 mm do istniejącej sieci znajduje się w kotłowni na os. Jana III Sobieskiego w Trzcielu Roboty montaŝowe rurociągów Sieć cieplna z preizolowanych rur i kształtek układane są w istniejącym kanale ciepłowniczym typu ceowego oraz bezpośrednio w wykopie. Na plac budowy dostarczane są zespoły rurowe, tj. preizolowane rury proste lub gięte, kształtki i armatura preizolowana, wyposaŝona w instalację sygnalizacyjną systemu wykrywania nieszczelności rurociągów oraz inne elementy przyłącza. Stalowe rury preizolowane naleŝy łączyć przez spawanie elektryczne lub gazowe. Rurociągi o średnicy do 139,7x4,0 mm naleŝy spawać gazowo, przy zastosowaniu drutu stalowego spawalniczego typu Sp-G1 ø2,5 mm. Przed zespawaniem stalowych rur przewodowych, przy kaŝdym złączu naleŝy na rurę preizolowaną wsunąć nasuwkę z rury PEHD termokurczliwej, która będzie stanowić osłonę izolacji cieplnej złącza. Po zespawaniu rur przewodowych i wykonaniu prób szczelności, naleŝy wykonać izolację cieplną i hermetyzację złącz. Sieć naleŝy prowadzić ze spadkiem w kierunku miejsca podłączenia Strefy kompensacyjne W celu zmniejszenia oddziaływania gruntu na kolanach 90 0, w miejscu ich montaŝu naleŝy wykonać okładziny z wełny mineralnej lub płyty z pianki poliuretanowej wg wytycznych producenta systemu Armatura Na trasie remontowanej sieci cieplnej na poszczególnych odgałęzieniach projektuje się preizolowane zawory odcinające typu ZK. MontaŜ zaworów preizolowanych odbywa się poprzez wspawanie ich do rurociągów. Na zaworach odcinających naleŝy zamontować obudowę trzpienia i skrzynkę uliczną. Zawory odcinające naleŝy montować na odgałęzieniu za punktem stałym (wg wytycznych producenta systemu) Wejście do budynku Remontowaną sieć cieplną prowadzić do istniejącego budynku pod ławą fundamentową, bezpośrednio do pomieszczenia węzła cieplnego. Miejsca przejścia rurociągów przez posadzkę naleŝy zabezpieczyć przed przenikaniem wody za pomocą dwóch pierścieni gumowych P-140. W celu zabezpieczenia rur przed przenikaniem wilgoci do pianki izolacyjnej naleŝy stosować końcówki termokurczliwe NK. Przed wejściem do budynku naleŝy zamontować punkt stały w przygotowanym do tego celu fundamencie Ŝelbetowym o wymiarach wg wytycznych producenta systemu.

5 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO Instalacja sygnalizacyjna Wymieniana sieć cieplna wyposaŝona będzie w instalację sygnalizacyjną systemu ZPU Międzyrzecz lub równowaŝną. Podstawowym elementem instalacji sygnalizacyjnej jest rura preizolowana wyposaŝona w nieizolowane przewody miedziane o przekroju 1,5 mm 2, umieszczone wewnątrz pianki poliuretanowej równolegle do rury przewodowej, przesunięte wzajemnie o kąt (umieszczone w pozycji odpowiadającej za 10 minut godzina druga na tarczy zegara). Podczas montaŝu rurociągu naleŝy pamiętać, by poszczególne elementy układać etykietą w stronę źródła ciepła, a przewody znajdowały się w górnej części rury. Drut ocynkowany znajdować się powinien z prawej strony patrząc od źródła Poszczególne elementy rurociągu łączymy przed mufowaniem za pomocą tulejek zaciskowych, a następnie je lutujemy, kaŝdorazowo kontrolując jakość połączeń. Na początku i końcu rurociągu do puszki za pomocą kabla koncentrycznego podłączony jest detektorlokalizator, natomiast z przeciwnej strony rurociągu do puszki połączeniowej wkręcona jest końcówka zerująca. 6. Odbiory i próby sieci wody Próby szczelności naleŝy przeprowadzać na odcinku długości nie przekraczającej 500 m, na ciśnienie próbne wynoszące minimum 1,5 x ciśnienie robocze w sieci. Próbę szczelności naleŝy wykonać w temperaturze wyŝszej niŝ 0 0, napełniając sieć wodą na 24 godziny przed próbą. Wyniki prób hydraulicznych sieci ciepłowniczej uwaŝa się za zadowalające, jeŝeli w ciągu całego czasu prób tj. 45 min do 1 godz. dla kaŝdego odcinka, nie stwierdzono spadku ciśnienia na manometrze. Przy próbach szczelności wodą podgrzaną, naleŝy uwzględnić spadek ciśnienia spowodowany zmniejszeniem objętości wody wskutek jej ochłodzenia w czasie próby. Po upływie czasu na próbę, ciśnienie naleŝy obniŝyć do ciśnienia roboczego i sprawdzić połączenia spawane przez ostukanie ich młotkiem. Wykryte miejsca wadliwe naleŝy wyciąć, oczyścić i zaspawać na nowo, a następnie ponownie przeprowadzić próbę hydrauliczną. Z przeprowadzonej próby szczelności naleŝy spisać protokół stwierdzający spełnienie wymaganych warunków. Przed przekazaniem sieci do eksploatacji, przeprowadzić płukanie sieci. Zakres kontroli technicznej obejmuje: - sprawdzenie jakości materiałów i armatury uŝytych do budowy sieci ciepłowniczej, - sprawdzenie zgodności ułoŝenia sieci ciepłowniczej z projektem, - sprawdzenie jakości wykonanych robót i ich zgodność z warunkami technicznymi, - sprawdzenie kwalifikacji spawaczy i kontrola wykonania robót spawalniczych, - kontrolę wykonania i sprawdzenie kwalifikacji pracowników wykonujących izolację termiczną i hermetyzację zespołu złącza, - kontrolę wykonania obwodów sygnalizacyjnych, - kontrolę wykonania ochrony korozyjnej, - sprawdzenie szczelności sieci, - sprawdzenie rysunków powykonawczych przedłoŝonych przez wykonawcę, - sprawdzenie usunięcia wcześniej wykrytych wad. W czasie kontroli naleŝy: - sprawdzić prawidłowość zagęszczenia obsypki piaskowej, - sprawdzić prawidłowość wykonania stref kompensacyjnych, a w szczególności długość i grubość warstw dylatacyjnych, - sprawdzić prawidłowość wykonania punktów stałych, - sprawdzić przewodzenie przewodów sygnalizacyjnych, rezystancję i przeprowadzić test sygnalizatora

6 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 7 7. Uwagi końcowe Całość robót oraz odbiorów wykonać zgodnie z: Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych tom II Pt. Instalacje sanitarne i przemysłowe rozdział 11, Instrukcją wykonywania preizolowanych sieci ciepłowniczych systemu ZPU Międzyrzecz lub równowaŝną. Przewody przed zasypką zgłosić do odbioru technicznego. Przy odbiorze końcowym powinny być przedstawione następujące dokumenty: a) projekt techniczny zawierający (w przypadku wystąpienia takiej konieczności) zmiany dokonane w trakcie budowy, b) dziennik budowy, c) protokoły odbiorów technicznych częściowych, d) inwentaryzacja geodezyjna przewodów na planach sytuacyjnych wykonana przez uprawnione przedsiębiorstwo geodezyjne. Uwaga! Z uwagi na brak inwentaryzacji istniejącej sieci ciepłowniczej oraz brak aktualnego podkładu mapowego z określonymi średnicami odgałęzień projektant nie był w stanie dobrać niektórych elementów wymienianej sieci ciepłowniczej. Stanie się to moŝliwe w momencie wykonania odkrywek i odsłonięcia istniejącego kanału ciepłowniczego. Wówczas teŝ będzie moŝliwe ocena stanu technicznego istniejącego rozwiązania kompensacji wydłuŝeń liniowych i dopasowanie do technologii rur preizolowanych. 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót obejmuje wymianę sieci ciepłowniczej o średnicy nominalnej rur DN139,7 i DN88,9 oraz DN60,3 i DN48,3 mm na długości ok.370 mb na terenie os. Jana III Sobieskiego w Trzcielu. Projektowana sieć cieplna zostanie wykonana z rur i elementów preizolowanych z impulsowym systemem alarmowym układanych po trasie istniejącego kanału cieplnego oraz bezkanałowo w zasypce piaskowej. Planowane do wykonania prace to: - wykonanie wykopów, - demontaŝ płyt przykrywających kanału ciepłowniczego, - wykonanie podsypki piaskowej, - ułoŝenie i montaŝ rur i kształtek preizolowanych, - zasypanie kanału ciepłowniczego bez ponownego ułoŝenia płyt przykrywających kanał ciepłowniczy, - zasypanie i zagęszczenie wykopów, Elementami obecnego zagospodarowania terenu stwarzającego zagroŝenie bezpieczeństwa i zdrowia ludzi jest uzbrojenie podziemne terenu w szczególności kable energetyczne. Robotami budowlanymi, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi są: - wykopy o ścianach pionowych głębokości powyŝej 1 m, - roboty wykonywane przy uŝyciu dźwigów, - skracanie i spawanie rurociągów i kształtek preizolowanych poniewaŝ pianka izolacyjna podgrzana do temperatury powyŝej C wytwarza opary szkodliwe dla zdrowia. ZagroŜenia występują w ograniczonym lokalnie i czasowo zakresie. Roboty związane z budową powinny być wykonywane przez odpowiednio przeszkolony pod kątem BHP zespół. Przy wykonywaniu robót niezbędny jest systematyczny nadzór prowadzony przez wykonawcę, a takŝe nadzór autorski. Wszystkie prace prowadzić zgodnie z obowiązującymi przepisami BHP i ppoŝ, m.in. ogrodzić teren, zawiesić tablicę informacyjną i zamontować sprzęt ppoŝ. W trakcie prowadzenia

7 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 8 robót naleŝy prowadzić dziennik budowy zgodnie z obowiązującymi przepisami. Na placu budowy powinny być udostępnione pracownikom instrukcje bezpieczeństwa i higieny pracy. Bezpośredni nadzór nad BHP na placu budowy sprawują kierownik budowy i mistrz budowlany. Kierownik budowy powinien sporządzić plan bezpieczeństwa i ochrony zdrowia BIOZ.

8 REMONT SIECI CIEPLNEJ, TRZCIEL, OS. JANA III SOBIESKIEGO 9 O Ś W I A D C Z E N I E Działając zgodnie z zapisem art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 106 poz z późn. zm. tekst jednolity) oświadczam, Ŝe projekt wymiany sieci ciepłowniczej w zakresie branŝy sanitarnej na os. Jana III Sobieskiego w Trzcielu, którego inwestorem jest Gmina Trzciel, ul.poznańska 22 wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant... Sprawdzający...
