1 PRZEPISY PUBLIKACJA NR 105/P MORSKIE STACJONARNE PLATFORMY PRODUKCYJNE PRZEPISY BUDOWY I NADZORU 2014

2 Publikacja przepisowa MORSKIE STACJONARNE PLATFORMY PRODUKCYJNE. PRZEPISY BUDOWY I NADZORU składa się z następujących części: I Zasady pełnienia nadzoru II Konstrukcja, materiały, wyposażenie morskie III Posadowienie jednostki na dnie morskim IV Urządzenia i instalacje maszynowe V Ochrona przeciwpożarowa i przeciwwybuchowa VI Urządzenia elektryczne i automatyka VII Urządzenia i instalacje produkcyjne VIII Wyposażenie radiowe, nawigacyjne, sygnałowe, ratunkowe, ochrony środowiska i urządzenia dźwignicowe IX Wymagania dla wystawienia świadectw bezpieczeństwa eksploatacji X Lotnisko dla śmigłowca Publikacja ta została zatwierdzona przez Zarząd PRS S.A. w dniu 30 maja 2014 r. i wchodzi w życie z dniem 2 czerwca 2014 r. Rozszerzeniem i uzupełnieniem niniejszej publikacji są następujące dokumenty Polskiego Rejestru Statków: Zasady działalności nadzorczej, 2008 Przepisy klasyfikacji i budowy statków morskich, 2013 Przepisy nadzoru konwencyjnego statków morskich, 2013 Publikacja Nr 2/P Alternatywne systemy nadzoru urządzeń maszynowych, Publikacja Nr 18/I Wytyczne prowadzenia badań nieniszczących podwodnej części ruchomych jednostek górnictwa morskiego, Publikacja Nr 28/I Wytyczne dotyczące bezpiecznego wejścia do przestrzeni zamkniętych, Publikacja Nr 51/P Zasady uznawania firm serwisowych, Publikacja Nr 52/P Przegląd części podwodnej ruchomych jednostek górnictwa morskiego bez ich dokowania Publikacja Nr 54/P Alternatywne systemy nadzoru kadłuba. Copyright by Polski Rejestr Statków S.A., 2014 ISBN

3 SPIS TREŚCI str. Część I Zasady pełnienia nadzoru... 7 Część II Konstrukcja, materiały, wyposażenie morskie Część III Posadowienie jednostki na dnie morskim Część IV Urządzenia i instalacje maszynowe Część V Ochrona przeciwpożarowa i przeciwwybuchowa Część VI Urządzenia elektryczne i automatyka Część VII Urządzenia i instalacje produkcyjne Część VIII Wyposażenie radiowe, nawigacyjne, sygnałowe, ratunkowe, ochrony środowiska i urządzenia dźwignicowe Część IX Wymagania dla wystawienia świadectw bezpieczeństwa eksploatacji Część X Lotnisko dla śmigłowca

4

5 CZĘŚĆ I Zasady pełnienia nadzoru

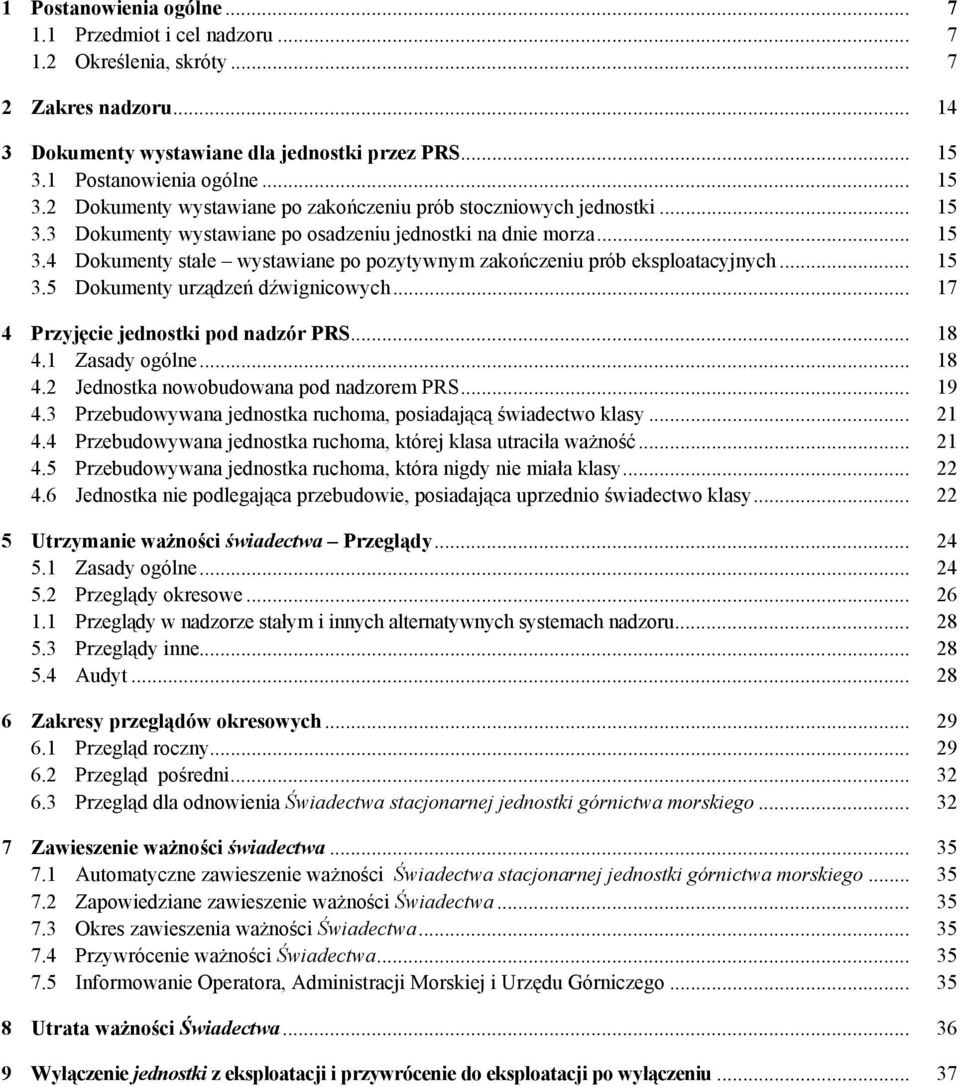

6 1 Postanowienia ogólne Przedmiot i cel nadzoru Określenia, skróty Zakres nadzoru Dokumenty wystawiane dla jednostki przez PRS Postanowienia ogólne Dokumenty wystawiane po zakończeniu prób stoczniowych jednostki Dokumenty wystawiane po osadzeniu jednostki na dnie morza Dokumenty stałe wystawiane po pozytywnym zakończeniu prób eksploatacyjnych Dokumenty urządzeń dźwignicowych Przyjęcie jednostki pod nadzór PRS Zasady ogólne Jednostka nowobudowana pod nadzorem PRS Przebudowywana jednostka ruchoma, posiadającą świadectwo klasy Przebudowywana jednostka ruchoma, której klasa utraciła ważność Przebudowywana jednostka ruchoma, która nigdy nie miała klasy Jednostka nie podlegająca przebudowie, posiadająca uprzednio świadectwo klasy Utrzymanie ważności świadectwa Przeglądy Zasady ogólne Przeglądy okresowe Przeglądy w nadzorze stałym i innych alternatywnych systemach nadzoru Przeglądy inne Audyt Zakresy przeglądów okresowych Przegląd roczny Przegląd pośredni Przegląd dla odnowienia Świadectwa stacjonarnej jednostki górnictwa morskiego Zawieszenie ważności świadectwa Automatyczne zawieszenie ważności Świadectwa stacjonarnej jednostki górnictwa morskiego Zapowiedziane zawieszenie ważności Świadectwa Okres zawieszenia ważności Świadectwa Przywrócenie ważności Świadectwa Informowanie Operatora, Administracji Morskiej i Urzędu Górniczego Utrata ważności Świadectwa Wyłączenie jednostki z eksploatacji i przywrócenie do eksploatacji po wyłączeniu... 37

7 I Zasady pełnienia nadzoru 1 Postanowienia ogólne 1 POSTANOWIENIA OGÓLNE 1.1 Przedmiot i cel nadzoru Przedmiotem nadzoru według niniejszych Zasad nadzoru nad stacjonarnymi platformami produkcyjnymi, zwanych dalej Zasadami nadzoru lub Publikacją, są samopodnośne ruchome jednostki górnicze przeznaczone do wydobycia i przetwarzania węglowodorów, osadzone na dnie morskim na stałe, dalej nazywane jednostkami, w rozumieniu prawa budowlanego stanowiące morskie budowle hydrotechniczne, dalej zwane budowlami morskimi Niniejsza Publikacja ustala zasady nadzoru technicznego, pełnionego przez Polski Rejestr Statków. Publikacja informuje również o związanych z nadzorem obowiązkach Zlecającego Niniejsza Publikacja ma zastosowanie zarówno do jednostek w budowie, jak i będących w eksploatacji Niniejsza Publikacja określa wymagania, po spełnieniu których dla jednostki i jej wyposażenia mogą być wydane przez PRS odpowiednie świadectwa (certyfikaty) zgodności Nadzór Polskiego Rejestru Statków obejmuje strukturę (konstrukcje stalową) jednostki, na którą składają się platforma i jej podpory w całości Nadzór Polskiego Rejestru Statków nad jednostką obejmuje wyposażenie platformy jednostki, zawarte w granicach, które wyznaczają: manifold produkcyjny (włącznie), zawór na wylocie ropy eksportowanej (włącznie), zawór na wylocie gazu eksportowanego (włącznie), zawory na dolocie mediów użytkowych dostarczanych na platformę (np. paliwo ciekłe) włącznie, wieża wiertnicza wyłączona, z wyjątkiem oznakowania i oświetlenia przeszkodowego według części X Za porozumieniem PRS i Operatora jednostki nadzór może być rozszerzony na podmorski rurociąg eksportu gazu i rurociąg eksportu ropy (włącznie z boją przeładunkową). Może być rozważony nadzór nad wieżą wiertniczą, używaną dla celów pomocniczych PRS może wykonać ocenę bezpieczeństwa jednostki drogą analizy i oceny ryzyka, metodami przyjętymi na obszarze offshore, jak również dokonywać niezależnej weryfikacji według Art. 17 Dyrektywy 2013/30/EU z 12 czerwca Celem nadzoru sprawowanego przez PRS jest zapewnienie bezpiecznej eksploatacji jednostki poprzez sprawdzenie i potwierdzenie zgodności jednostki z wymaganiami technicznymi tej Publikacji i mającymi zastosowanie dla morskich budowli hydrotechnicznych wymaganiami ustawy z dnia 7 lipca 1994 r. Prawo budowlane oraz wymaganiami odpowiednich Rozporządzeń Ministrów RP. 1.2 Określenia, skróty Określenia i skróty A d m i n i s t r a c j a M o r s k a na potrzeby tej Publikacji właściwy terenowy organ polskiej Administracji Morskiej Urząd Morski. Budowla morska jednostka w rozumieniu prawa budowlanego, inaczej morska budowla hydrotechniczna. C S J centralne stanowisko sterowania jednostką wydzielone pomieszczenie lub część pomieszczenia przeznaczona do sterowania i kontroli ważnych funkcji niezwiązanych bieżąco z procesem produkcyjnym; przykładowo: oświetlenie nawigacyjne, system balastowy, system podnośny, dowodzenie ewakuacją jednostki. 7

8 I Zasady pełnienia nadzoru 1 Postanowienia ogólne CSP Centralne stanowisko sterowania produkcją wydzielone pomieszczenie, w którym znajdują się organy sterowania i kontroli procesu technologicznego wydobycia i przetwarzania węglowodorów, oraz sterowania i kontroli systemów wspomagających proces technologiczny (w tym systemów zapewniających energię). Cykl certyfikacyjny powtarzający się cyklicznie okres liczony od daty zakończenia przeglądu zasadniczego dla przyjęcia jednostki pod nadzór lub od daty przeglądu dla odnowienia świadectwa, równy okresowi ważności świadectwa (zazwyczaj 5 lat) i obejmujący wszystkie należne przeglądy okresowe. C z y n n i k p r o c e s o w y medium pozyskiwane ze złoża, podlegające procesowi technologicznemu, a następnie eksportowane z jednostki i/lub zużywane na jej potrzeby energetyczne w postaci cieczy i gazu. Dociąża n i e Pre-loading przejściowe zwiększenie ciężaru jednostki, przez balastowanie, stosowane podczas osadzania jednostki na dnie. F M E A, Failure Mode and Effect Analysis analiza rodzajów i skutków uszkodzenia, metoda stosowana przy analizie ryzyka. F M E C A, Failure Mode, Effect and Criticality Analysis analiza rodzajów, skutków i krytyczności uszkodzenia; metoda stosowana przy analizie ryzyka. F A U L T T R E E analiza drzewa niezdatnośc, metoda stosowana przy analizie ryzyka. I A C S, International Association of Classification Societies Międzynarodowe Zrzeszenie Towarzystw Klasyfikacyjnych. J e d n o s t k a skrótowe określenie platformy morskiej przeznaczonej do wydobycia węglowodorów, typu samopodnośnego, osadzonej na dnie morskim na stałe lub przeznaczonej do takiego osadzenia. W skład jednostki wchodzi ponton i podpory nośne. W pontonie wyróżnia się kadłub i wyposażenie. Kadłub wraz z podporami nośnymi określa się terminem struktura lub konstrukcja. Podpora nośna składa się z nogi i stopy dennej. Jednostka stanowi nadziemną część zakładu górniczego. Granice jednostki określone są w Jednostka ruchoma skrótowe określenie ruchomej platformy morskiej (MODU) typu samopodnośnego, przeznaczonej do wierceń poszukiwawczych lub wydobycia węglowodorów. K l a s a na potrzeby tej Publikacji posiadanie przez jednostkę Świadectwa klasy, wystawionego przez Towarzystwo Klasyfikacyjne należące do IACS K o n t r o l a kontrola budowli morskiej według 62 Rozporządzenia Ministra Gospodarki Morskiej z dnia 23 października 2006 r. Kontrola jest realizowana podczas przeglądu Zgodnie z Rozporządzeniem Ministra Gospodarki Morskiej z dnia 23 października 2006 r. w sprawie warunków technicznych użytkowania oraz szczegółowego zakresu kontroli morskich budowli hydrotechnicznych (Dz. U. N 206 z 2006 r. Poz. 1516): Kontrole budowli morskich przeprowadza, z uwzględnieniem art. 62 ust. 4 ustawy (ustawa z dnia 7 lipca 1994 r. Prawo budowlane), właściciel lub zarządca tych budowli. Kontrole powinny obejmować całą konstrukcję budowli morskiej wraz z instalacjami, urządzeniami oraz innym celowym wyposażeniem, z wyłączeniem urządzeń technicznych. L S S lokalne stanowisko sterowania miejscowe stanowisko umożliwiające lokalne sterowanie i kontrolę pracy określonego systemu lub urządzenia. Odbudowa jednostki prace o szerokim zakresie, mające na celu przedłużenie okresu eksploatacji jednostki. Oglę dziny: Oglę dziny zewnę trzne czynności polegające na zewnętrznym obejrzeniu konstrukcji, mechanizmu lub urządzenia bez ich demontażu, mające na celu ogólną ocenę ich stanu technicznego i ewentualne ustalenie zakresu dodatkowych oględzin szczegółowych. Oglę dziny wewnę trzne czynności polegające na obejrzeniu konstrukcji, mechanizmu lub urządzenia w stanie rozmontowanym (częściowo lub całkowicie) lub na obejrzeniu urządzeń od we- 8

9 I Zasady pełnienia nadzoru 1 Postanowienia ogólne wnątrz (kotły, zbiorniki ciśnieniowe), mające na celu ocenę ich stanu technicznego i ewentualne ustalenie zakresu dodatkowych oględzin szczegółowych. Oglę dziny szczegół owe czynności polegające na dokładnym obejrzeniu konstrukcji, mechanizmu lub urządzenia znajdującego się w zasięgu ręki z ewentualnym zastosowaniem badań przy pomocy ostukania młotkiem, badań przy pomocy lupy itp. Operacje robocze wszelkie czynności związane z wydobyciem, przeróbką i eksportem węglowodorów z platformy. Operator operator jednostki wg Art. 2 Dyrektywy 2013/30/EU z 12 czerwca 2013, również właściciel lub zarządca budowli morskiej wg Rozporządzenia Ministra Gospodarki Morskiej z dnia 23 października 2006 r. w sprawie warunków technicznych użytkowania oraz szczegółowego zakresu kontroli morskich budowli hydrotechnicznych (Dz. U. N 206 z 2006 r. Poz. 1516). Osadzanie jednostki proces przejścia jednostki od stanu pływania do stanu osadzenia na dnie morza. P o d m y w a n i e, Jetting pogrążanie stóp dennych jednostki przez podmycie strumieniem wody. P o m i e s z c z e n i a m i e s z k a l n e pomieszczenia ogólnego użytku, korytarze, toalety, kabiny załogi, biura, szpitale, kina, pomieszczenia gier i zabaw, pentry niewyposażone w urządzenia do gotowania oraz inne podobne, wydzielone pomieszczenia. Pomieszczenia ogólnego uż y t k u hole, jadalnie, salony oraz inne podobne wydzielone pomieszczenia. Pomieszczenia sł u ż b o w e kuchnie, pentry wyposażone w urządzenia do gotowania, składy, magazyny, warsztaty inne niż te, które stanowią część przedziałów maszynowych oraz inne podobne pomieszczenia i prowadzące do nich szyby. P o m i e s z c z e n i a m a s z y n o w e pomieszczenia, w których znajdują się silniki spalinowe, turbiny gazowe, zespoły paliwowe, kotły, sprężarki, pompy, spalarki, prądnice i większe urządzenia elektryczne, urządzenia wentylacyjne, stacje bunkrowania paliwa i inne podobne pomieszczenia. Posadowienie jednostki całość zagadnień i procesów technicznych, związanych z trwałym osadzeniem jednostki na dnie morza. Powł oki ochronne powłoki zapewniające ochronę przed korozją; zazwyczaj są to powłoki epoksydowe lub równoważne. Inne rodzaje powłok mogą zostać zaakceptowane pod warunkiem ich stosowania i utrzymania zgodnie z warunkami określonymi przez producenta. Powł oki ochronne mię kkie powłoki, które pozostają zawsze miękkie i mogą zostać uszkodzone przez chodzenie, dotykanie, erozję, itp. Powłoki wytwarzane na bazie lanoliny, oleju roślinnego oraz innych substancji organicznych, a także nieorganicznych. Powł oki ochronne pół twarde powłoki, które wysychając zmieniają swoje właściwości w taki sposób, że pozostają elastyczne i zachowują zdolność ochrony przeciwkorozyjnej przez okres co najmniej 3 lat. Powł oki ochronne twarde powłoki, zazwyczaj epoksydowe lub równoważne, które pozostają zawsze twarde. Przebudowa jednostki prace mające na celu zmianę wymiarów lub/i przeznaczenia jednostki. Przeglą d realizowany przez PRS w określonym czasie zespół czynności nadzorczych/kontrolnych, realizowany poprzez sprawdzenie zgodności z dokumentacją techniczną oraz przeprowadzenie odpowiednich oględzin, pomiarów i prób. Jako zasadę przyjmuje się, że w ramach przeglądu przeprowadzana jest kontrola według 62 Rozporządzenia Ministra Gospodarki Morskiej z dnia 23 października 2006 r. w sprawie warunków technicznych użytkowania oraz szczegółowego zakresu kontroli morskich budowli hydrotechnicznych (Dz. U. N 206 z 2006 r. Poz. 1516). Przeglą d z a s a d n i c z y komplet przeglądów jednostki, po zakończeniu którego PRS wystawia pierwsze stałe świadectwo stacjonarnej jednostki górnictwa morskiego. 9

10 I Zasady pełnienia nadzoru 1 Postanowienia ogólne Przestrzeń pół zamknię t a przestrzeń, gdzie naturalne warunki wentylacji różnią się znacznie od panujących na otwartych pokładach ze względu na obecność konstrukcji takich jak dachy, osłony i grodzie, mogących powodować niedostateczne rozproszenie gazów. Przestrzeń zamknię t a przestrzeń otoczona przez podłogi, grodzie i/lub pokłady. Przestrzeń ta może posiadać drzwi i/lub okna. Platforma morska typu samopodnoś nego platforma posiadająca kadłub o wyporności wystarczającej do bezpiecznego pływania, wyposażona w przesuwane pionowo podpory nośne, które mogą opierać się o dno morskie lub się w nie wbijać i unosić kadłub ponad poziom morza. S t a n j e d n o s t k i stan, w jakim jednostka znajduje się w danej chwili (pływa lub jest oparta o dno morskie). Dla celów niniejszej Publikacji wyróżniono następujące stany: p ł y w a n i e stan, w którym jednostka unosi się na wodzie; o s a d z e n i e stan, w którym jednostka opera się podporach na dnie morza, a kadłub jest uniesiony ponad poziom wody na przewidzianą wysokość; s t a n s z t o r m o w y stan, w którym jednostka osadzona może być narażona na najsurowsze obciążenia środowiskowe spośród tych, na jakie została zaprojektowana. Zakłada się, że przy takich obciążeniach prace eksploatacyjne zostają przerwane. Strefa zagroż o n a w y b u c h e m przestrzeń, w której w wyniku operacji roboczych może występować wybuchowa mieszanina powietrzno-gazowa. Szczegółowe określenia stref zagrożonych podane są w S y s t e m E S D emergency shutdown system system bezpieczeństwa przeznaczony do odcięcia (izolowania) całości instalacji produkcyjnych i źródeł zapłonu oraz zatrzymania lub uruchomienia określonych urządzeń jednostki w przypadku zaistnienia poważnego zagrożenia. System nurkowy urządzenia i wyposażenie konieczne do bezpiecznego przeprowadzania podwodnych działań z pokładu jednostki wiertniczej. S y s t e m P S D process shutdown system system bezpieczeństwa przeznaczony do odcięcia (izolowania) jednej lub wielu składowych instalacji procesu produkcyjnego przez zamknięcie określonych zaworów i zatrzymanie urządzeń. Szczególne okolicznoś c i brak środków technicznych umożliwiających wydokowanie lub naprawę jednostki; brak podstawowych materiałów, wyposażenia lub części zamiennych; opóźnienia spowodowane trudnymi warunkami pogodowymi. Ś wiadectwo Świadectwo stacjonarnej jednostki górnictwa morskiego. Ś wiadectwa bezpieczeń stwa eksploatacji Świadectwo bezpieczeństwa eksploatacji konstrukcji stacjonarnej jednostki górnictwa morskiego, Świadectwo bezpieczeństwa eksploatacji instalacji stacjonarnej jednostki górnictwa morskiego. Ś wiadectwo lotniska Świadectwo zgodności, wystawione dla urządzeń technicznych umieszczonego na jednostce lotniska dla śmigłowców na morzu. Urzą dzenia podnoś n e instalacje i urządzenia do poruszania podpór jednostki, takie jak napędy kół zębatych, zębatki, urządzenia blokujące i amortyzujące, związane urządzenia elektryczne i napędy hydrauliczne. Urzą d Górniczy Okręgowy Urząd Górniczy w Poznaniu, będący właściwym organem nadzoru budowlanego dla jednostek górnictwa morskiego. TK towarzystwo klasyfikacyjne IACS. Zespół jednostek wydobywczych funkcjonalnie związany zespół jednostek wyposażonych w urządzenia i instalacje do wydobywania kopalin płynnych lub gazowych, wstępnego ich magazynowania, przygotowania ich do odbioru w morzu lub przesłania na ląd, a także jednostek wyposażonych w pomieszczenia mieszkalne załogi. 10

11 I Zasady pełnienia nadzoru 1 Postanowienia ogólne Znaczna korozja zużycie korozyjne elementów konstrukcji jednostki, które przekroczyło 75% zużycia dopuszczalnego, lecz mieści się jeszcze w jego granicach Strefy zagrożone wybuchem Określenia Strefy zagroż one wybuchem strefy, w których występują lub mogą wystąpić palne gazy, pary lub mgły, w ilościach wystarczających do utworzenia wybuchowych lub zapalnych mieszanin S t r e f a 0 strefa, w której wybuchowa lub zapalna mieszanina gazów, par lub mgieł występuje stale lub w dłuższych okresach czasu; orientacyjnie ponad 1000 godzin w ciągu roku Strefa 1 strefa, w której wybuchowa lub zapalna mieszanina gazów, par lub mgieł może występować w normalnych warunkach pracy lub podczas czynności naprawczych lub konserwacyjnych lub wskutek uszkodzenia/niezdatności wyposażenia instalacji; orientacyjnie od 10 do 1000 godzin w ciągu roku S t r e f a 2 strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny gazów, par lub mgieł w normalnych warunkach pracy; mieszanina wybuchowa lub zapalna, jeżeli wystąpi, to na krótki czas. Orientacyjnie występowanie od 1 do 10 godzin w ciągu roku Do strefy 2 zalicza się też przestrzenie, w których zapalne lotne płyny, gazy i mgły są przechowywane i/lub przetwarzane lub używane, ale znajdują się one wewnątrz zamkniętych zbiorników i/lub rurociągów, z których mogą się wydostać tylko wskutek uszkodzenia tych zbiorników lub rurociągów Do strefy 2 zalicza się też przestrzenie, w których nie dochodzi do utworzenia wybuchowych lub zapalnych mieszanin wskutek działania wentylacji, ale które to przestrzenie mogą stać się zagrożone wybuchem z powodu niezdatności lub niewłaściwej pracy wentylacji Przykłady miejsc zaliczanych do poszczególnych stref: Do strefy 0 zalicza się m.in. przestrzenie w pomieszczeniach zamkniętych wokół urządzeń regulacyjnych bezpośredniego działania do gazu, przestrzenie rur wylotowych gazu do atmosfery. Do strefy 1 zalicza się:.1 w przestrzeniach otwartych lub półzamkniętych rejony znajdujące się w odległości do 1,5 m od wylotów wentylacji z pomieszczeń należących do strefy 1 lub od wejść do tych pomieszczeń;.2 szyby, kanały i podobne konstrukcje usytuowane tak, że w innych przypadkach byłyby zaliczone do strefy 2, lecz tak skonstruowane, że może nie nastąpić rozproszenie gazu. Do strefy 2 zalicza się:.1 przestrzenie rozciągające się na odległość do 1,5 m od przestrzeni strefy 1 wymienionych w punkcie ;.2 przestrzenie otwarte rozciągające się na odległość do 1,5 m od krawędzi jakichkolwiek otworów wentylacyjnych z przestrzeni strefy 2 lub wejść do przestrzeni strefy 2, z wyjątkiem przypadków określonych w punkcie ;.3 śluzy powietrzne między strefą 1 a przestrzenią niezagrożoną Przykłady dodatkowych miejsc zaliczanych do poszczególnych stref: na jednostce zachowującej aktywne wyposażenie do operacji na odwiercie (well intervention). Do strefy 0 zalicza się m.in. wewnętrzną przestrzeń rury wylotowej gazu z odgazowywacza płuczki. Do strefy 1 zalicza się:.1 przestrzenie zamknięte, w których znajdują się otwarte odcinki powrotnej instalacji płuczki wiertniczej od otworu wiertniczego do odlotu płuczki po jej końcowym odgazowaniu; 1 Rozmieszczenie i wymiary stref zagrożonych wybuchem należy wyznaczać według uznanego standardu, np. API RP 505. Informacje zawarte w mają charakter orientacyjny. 11

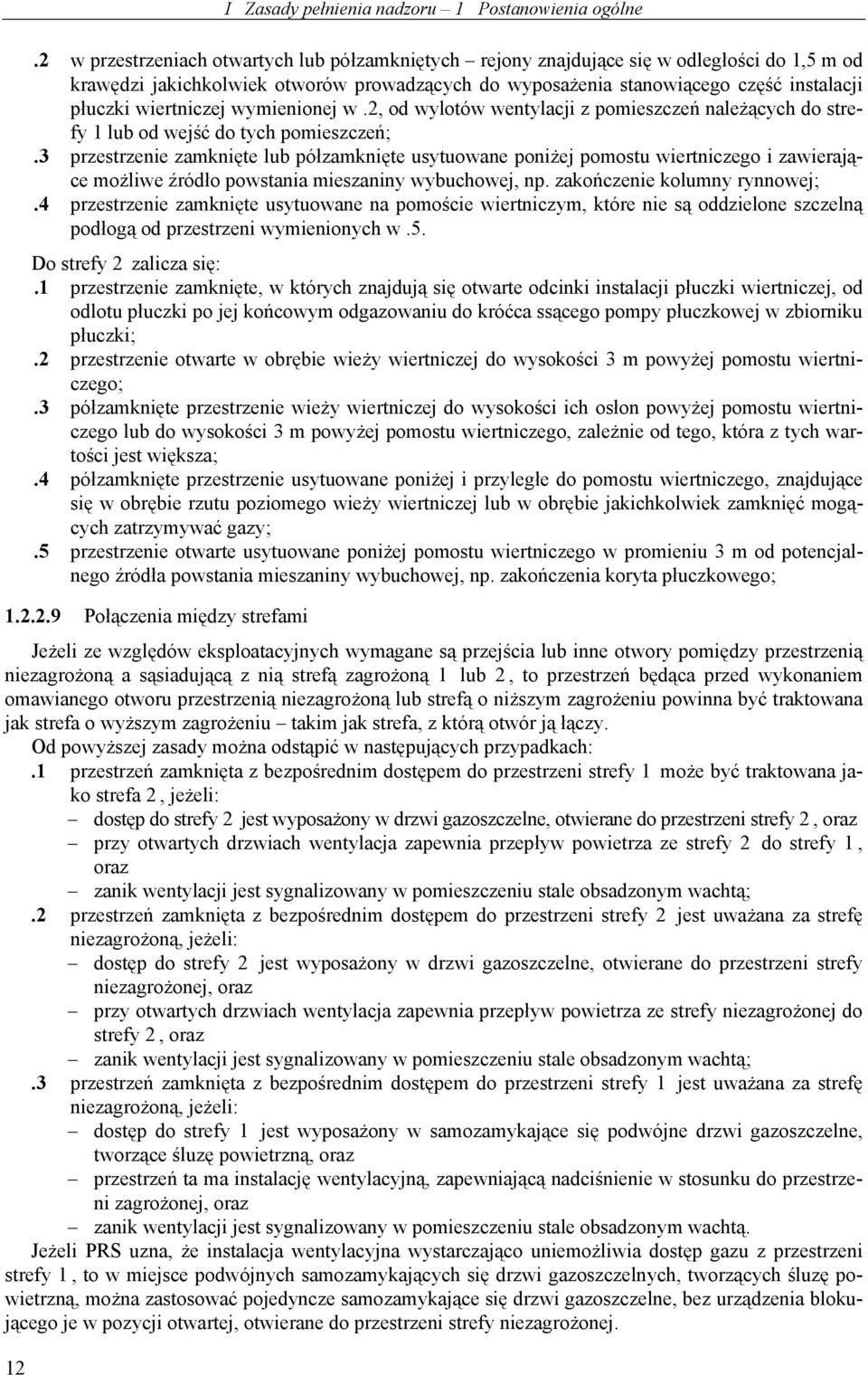

12 12 I Zasady pełnienia nadzoru 1 Postanowienia ogólne.2 w przestrzeniach otwartych lub półzamkniętych rejony znajdujące się w odległości do 1,5 m od krawędzi jakichkolwiek otworów prowadzących do wyposażenia stanowiącego część instalacji płuczki wiertniczej wymienionej w.2, od wylotów wentylacji z pomieszczeń należących do strefy 1 lub od wejść do tych pomieszczeń;.3 przestrzenie zamknięte lub półzamknięte usytuowane poniżej pomostu wiertniczego i zawierające możliwe źródło powstania mieszaniny wybuchowej, np. zakończenie kolumny rynnowej;.4 przestrzenie zamknięte usytuowane na pomoście wiertniczym, które nie są oddzielone szczelną podłogą od przestrzeni wymienionych w.5. Do strefy 2 zalicza się:.1 przestrzenie zamknięte, w których znajdują się otwarte odcinki instalacji płuczki wiertniczej, od odlotu płuczki po jej końcowym odgazowaniu do króćca ssącego pompy płuczkowej w zbiorniku płuczki;.2 przestrzenie otwarte w obrębie wieży wiertniczej do wysokości 3 m powyżej pomostu wiertniczego;.3 półzamknięte przestrzenie wieży wiertniczej do wysokości ich osłon powyżej pomostu wiertniczego lub do wysokości 3 m powyżej pomostu wiertniczego, zależnie od tego, która z tych wartości jest większa;.4 półzamknięte przestrzenie usytuowane poniżej i przyległe do pomostu wiertniczego, znajdujące się w obrębie rzutu poziomego wieży wiertniczej lub w obrębie jakichkolwiek zamknięć mogących zatrzymywać gazy;.5 przestrzenie otwarte usytuowane poniżej pomostu wiertniczego w promieniu 3 m od potencjalnego źródła powstania mieszaniny wybuchowej, np. zakończenia koryta płuczkowego; Połączenia między strefami Jeżeli ze względów eksploatacyjnych wymagane są przejścia lub inne otwory pomiędzy przestrzenią niezagrożoną a sąsiadującą z nią strefą zagrożoną 1 lub 2, to przestrzeń będąca przed wykonaniem omawianego otworu przestrzenią niezagrożoną lub strefą o niższym zagrożeniu powinna być traktowana jak strefa o wyższym zagrożeniu takim jak strefa, z którą otwór ją łączy. Od powyższej zasady można odstąpić w następujących przypadkach:.1 przestrzeń zamknięta z bezpośrednim dostępem do przestrzeni strefy 1 może być traktowana jako strefa 2, jeżeli: dostęp do strefy 2 jest wyposażony w drzwi gazoszczelne, otwierane do przestrzeni strefy 2, oraz przy otwartych drzwiach wentylacja zapewnia przepływ powietrza ze strefy 2 do strefy 1, oraz zanik wentylacji jest sygnalizowany w pomieszczeniu stale obsadzonym wachtą;.2 przestrzeń zamknięta z bezpośrednim dostępem do przestrzeni strefy 2 jest uważana za strefę niezagrożoną, jeżeli: dostęp do strefy 2 jest wyposażony w drzwi gazoszczelne, otwierane do przestrzeni strefy niezagrożonej, oraz przy otwartych drzwiach wentylacja zapewnia przepływ powietrza ze strefy niezagrożonej do strefy 2, oraz zanik wentylacji jest sygnalizowany w pomieszczeniu stale obsadzonym wachtą;.3 przestrzeń zamknięta z bezpośrednim dostępem do przestrzeni strefy 1 jest uważana za strefę niezagrożoną, jeżeli: dostęp do strefy 1 jest wyposażony w samozamykające się podwójne drzwi gazoszczelne, tworzące śluzę powietrzną, oraz przestrzeń ta ma instalację wentylacyjną, zapewniającą nadciśnienie w stosunku do przestrzeni zagrożonej, oraz zanik wentylacji jest sygnalizowany w pomieszczeniu stale obsadzonym wachtą. Jeżeli PRS uzna, że instalacja wentylacyjna wystarczająco uniemożliwia dostęp gazu z przestrzeni strefy 1, to w miejsce podwójnych samozamykających się drzwi gazoszczelnych, tworzących śluzę powietrzną, można zastosować pojedyncze samozamykające się drzwi gazoszczelne, bez urządzenia blokującego je w pozycji otwartej, otwierane do przestrzeni strefy niezagrożonej.

13 I Zasady pełnienia nadzoru 1 Postanowienia ogólne Urządzenia, które należy wziąć pod uwagę przy rozpatrywaniu stref zagrożonych wybuchem 2 (przykłady)..1 Naczynia ciśnieniowe zawierające węglowodory..2 Zawory, siłowniki zaworów, połączenia kołnierzowe i gwintowe..3 Manifold wejściowy..4 Kotły, silniki tłokowe i turbiny..5 Urządzenia do wpuszczania i odbioru głowicy czyszczącej..6 Instalacje wody złożowej..7 Sprężarki i pompy mediów lotnych, zapalnych i wybuchowych..8 Przyrządy pomiarowe zawierające węglowodory..9 Wanienki ściekowe..10 Studzienki ściekowe..11 Wyloty rur ściekowych..12 Tablice i pulpity sterownicze. 2 Typowe urządzenia, znajdujące się na platformie produkcyjnej w obszarze określonym w

14 I Zasady pełnienia nadzoru 2 Zakres nadzoru 2 ZAKRES NADZORU Nadzorem Polskiego Rejestru Statków, na zasadach i w oparciu o wymagania określone w niniejszej Publikacji, objęte są:.1 materiały i spawanie, w zastosowaniu do budowy, przebudowy i napraw struktury oraz wyposażenia jednostki;,.2 wytrzymałość konstrukcji;.3 urządzenia podnośne;.4 stateczność jednostki holowanej na miejsce osadzenia w stanie nieuszkodzonym, jak i stateczność awaryjna w stanie uszkodzonym;.5 wodoszczelność jednostki i zabezpieczenie przed wpływami atmosferycznymi;.6 wyposażenie kadłubowe jednostki holowanej na miejsce osadzenia;.7 posadowienie jednostki na dnie morskim;.8 urządzenia pomiarowe do kontroli położenia i sygnalizacji zmian stanu technicznego jednostki osadzonej na dnie;.9 urządzenia i instalacje technologiczne nadwodne (w tym zbiorniki ciśnieniowe, separatory, wymienniki ciepła, sprężarki, pompy, urządzenia elektryczne): instalacje nadwodne wspomagające eksploatację złoża (uzdatnianie i zatłaczanie wody, dozowanie chemikaliów), instalacje produkcji i transportu ropy, Instalacje sprężania i transportu gazu;.10 urządzenia i instalacje zasilania w energię (w tym silniki spalinowe i elektryczne, generatory i urządzenia rozdzielcze, kotły, zbiorniki ciśnieniowe, wymienniki ciepła, sprężarki, pompy): zasilanie w energie elektryczną, systemy paliwa ciekłego i gazowego, uzdatnianie paliwa gazowego, sprężone powietrze, para wodna, sprężarki, pompy;.11 instalacje wentylacyjne;.12 sygnalizacja i ochrona przeciwpożarowa;.13 sygnalizacja i ochrona przeciwwybuchowa;.14 instalacje i urządzenia radiowe, nawigacyjne i sygnałowe;.15 instalacje i urządzenia ratunkowe, drogi ewakuacji;.16 instalacje i urządzenia ochrony środowiska;.17 urządzenia dźwignicowe;.18 urządzenia techniczne lotniska dla śmigłowca. 14

15 I Zasady pełnienia nadzoru 3 Dokumenty wystawiane dla jednostki przez PRS 3 DOKUMENTY WYSTAWIANE DLA JEDNOSTKI PRZEZ PRS 3.1 Postanowienia ogólne Po wykonaniu, z wynikiem pozytywnym, odpowiednich przeglądów i przeprowadzeniu stosownych prób jednostki, w tym również kontroli i badań wynikających z prawa budowlanego, PRS wystawia odpowiednie świadectwa (certyfikaty) i dokumenty przeznaczone dla Administracji Morskiej. W punktach 3.2, 3.3, 3.4 przedstawiono, na przykładzie jednostki nowo budowanej, przebudowywanej lub odbudowywanej, ogólne zasady stosowane przy wystawianiu wyżej wspomnianych dokumentów. Informacje dotyczące wystawiania dokumentów dla jednostek istniejących, niepodlegających przebudowie lub odbudowie, zawarto w rozdziale Dokumenty wystawiane po zakończeniu prób stoczniowych jednostki Tymczasowe świadectwo stacjonarnej jednostki górnictwa morskiego (1) Świadectwo potwierdza zgodność konstrukcji i wyposażenia jednostki w zakresie niezbędnym do bezpiecznego transportu na miejsce osadzenia i do posadowienia jednostki na dnie z wymaganiami ujętymi w częściach II, III, IV, V, VI i VII niniejszej publikacji i zatwierdzoną dokumentacją techniczną. Świadectwo potwierdza zdatność struktury i wyposażenia jednostki do bezpiecznego transportu na miejsce osadzenia i do realizacji posadowienia jednostki na dnie morskim według uzgodnionego projektu i technologii posadowienia. Świadectwo jest załączane do wniosku o pozwolenie na budowę (osadzenie jednostki na dnie), przedkładanego organowi nadzoru budowlanego. Świadectwo jest wystawiane na czas ograniczony, niezbędny do bezpiecznego transportu na miejsce osadzenia i do realizacji posadowienia jednostki. W przypadku uzasadnionym, np. z uwagi na zaistniałą zmianę stanu technicznego struktury i/lub wyposażenia jednostki, PRS może zmienić termin ważności uprzednio wystawionego świadectwa. Świadectwo traci automatycznie ważność po wystawieniu dokumentu według Tymczasowe dokumenty dla Administracji Morskiej.1 Sprawozdanie z przeglądu wyposażenia radiowego, nawigacyjnego i sygnałowego..2 Sprawozdanie z przeglądu wyposażenia ratunkowego..3 Wykaz wyposażenia zapobieganie zanieczyszczeniu środowiska..4 Zaświadczenie zgodności - zapobieganie zanieczyszczeniu środowiska. 3.3 Dokumenty wystawiane po osadzeniu jednostki na dnie morza Tymczasowe świadectwo stacjonarnej jednostki górnictwa morskiego (2) Świadectwo potwierdza zgodność konstrukcji i wyposażenia jednostki niezbędnego do bezpiecznego przeprowadzenia prób eksploatacyjnych na danym złożu i miejscu posadowienia z wymaganiami ujętymi w częściach II, III, IV, V, VI i VII niniejszej publikacji i zatwierdzoną dokumentacją techniczną. Świadectwo potwierdza zdatność struktury i wyposażenia jednostki do bezpiecznego przeprowadzenia prób eksploatacyjnych na danym złożu i miejscu posadowienia. Świadectwo jest załączane do wniosku, przedkładanego organowi nadzoru budowlanego, o pozwolenie na tymczasowe użytkowanie jednostki celem przeprowadzenia prób eksploatacyjnych na złożu. Świadectwo jest wystawiane na czas ograniczony, niezbędny do przeprowadzenia prób eksploatacyjnych. W przypadku uzasadnionym, np. z uwagi na zaistniałą zmianę stanu technicznego struktury i/lub wyposażenia jednostki, PRS może zmienić termin ważności uprzednio wystawionego świadectwa. Świadectwo traci automatycznie ważność po wystawieniu dokumentu według Dokumenty stałe wystawiane po pozytywnym zakończeniu prób eksploatacyjnych Świadectwo stacjonarnej jednostki górnictwa morskiego Świadectwo stacjonarnej jednostki górnictwa morskiego potwierdza zgodność konstrukcji i wyposażenia jednostki z wymaganiami ujętymi w częściach II, III, IV, V, VI i VII niniejszej publikacji i rozpatrzoną dokumentacją techniczną. 15

16 I Zasady pełnienia nadzoru 3 Dokumenty wystawiane dla jednostki przez PRS Świadectwo potwierdza zdatność struktury i wyposażenia jednostki do bezpiecznej eksploatacji na danym złożu i miejscu posadowienia. Świadectwo jest załączane do wniosku, przedkładanego organowi nadzoru budowlanego, o pozwolenie na użytkowanie jednostki. Świadectwo wystawiane jest z datą równą dacie zakończenia przeglądu zasadniczego. Termin ważności świadectwa 5 lat, pod warunkiem przeprowadzania, z wynikiem pozytywnym, we właściwych terminach, przeglądów przewidzianych w niniejszej Publikacji i wykonywania zaleceń. W przypadku uzasadnionym, z uwagi na stan techniczny struktury i/lub wyposażenia jednostki, świadectwo może być wystawione z krótszym terminem ważności. W powyższym przypadku PRS może również skrócić termin ważności świadectwa uprzednio wystawionego. PRS może zawiesić ważność Świadectwa lub je unieważnić z przyczyn określonych w częściach 6 i Dokumenty dla Administracji Morskiej.1 Sprawozdanie z przeglądu wyposażenia radiowego, nawigacyjnego i sygnałowego.2 Sprawozdanie z przeglądu wyposażenia ratunkowego.3 Wykaz wyposażenia zapobieganie zanieczyszczeniu środowiska.4 Zaświadczenie zgodności zapobieganie zanieczyszczeniu środowiska. Wymagania dla wystawiania powyższych dokumentów ujęto w części VIII Świadectwo bezpieczeństwa eksploatacji konstrukcji stacjonarnej jednostki górnictwa morskiego Świadectwo bezpieczeństwa eksploatacji konstrukcji stacjonarnej jednostki górnictwa morskiego wystawia się na oddzielny wniosek Operatora. Świadectwo potwierdza spełnienie organizacyjnych i technicznych warunków zapewniających bezpieczną eksploatację konstrukcji jednostki posiadającej ważne świadectwo stacjonarnej jednostki górnictwa morskiego. Wymagania dla wystawiania powyższego świadectwa ujęto w części IX. Termin ważności świadectwa 5 lat, pod warunkiem przeprowadzania, z wynikiem pozytywnym, we właściwych terminach, audytów przewidzianych w niniejszej Publikacji i wykonywania zaleceń. W uzasadnionych przypadkach Świadectwo może być wystawione z krótszym terminem ważności. PRS może również skrócić termin ważności świadectwa uprzednio wystawionego. PRS może zawiesić ważność świadectwa lub je unieważnić z przyczyn określonych w części IX Świadectwo bezpieczeństwa eksploatacji instalacji stacjonarnej jednostki górnictwa morskiego Świadectwo bezpieczeństwa eksploatacji instalacji stacjonarnej jednostki górnictwa morskiego wystawia się na oddzielny wniosek Operatora. Świadectwo potwierdza spełnienie organizacyjnych i technicznych warunków zapewniających bezpieczną eksploatację konstrukcji jednostki posiadającej ważne świadectwo stacjonarnej jednostki górnictwa morskiego. Wymagania dla wystawiania powyższego świadectwa ujęto w części IX. Świadectwo może być wystawione dla wszystkich instalacji, bądź też dla określonej instalacji/grupy instalacji. Termin ważności świadectwa 5 lat, pod warunkiem przeprowadzania, z wynikiem pozytywnym, we właściwych terminach, audytów przewidzianych w niniejszej Publikacji i wykonywania zaleceń. W uzasadnionych przypadkach Świadectwo może być wystawione z krótszym terminem ważności. PRS może również skrócić termin ważności świadectwa uprzednio wystawionego. PRS może zawiesić ważność świadectwa lub je unieważnić z przyczyn określonych w części IX Świadectwo zgodności urządzeń technicznych lotniska dla śmigłowców na morzu Tymczasowe świadectwo zgodności urządzeń technicznych lotniska dla śmigłowców na morzu PRS wystawia na wniosek Operatora, po przeprowadzeniu przeglądu zasadniczego przedmiotowych urządzeń, zgodnie z wymaganiami podanymi w części X. 16

17 I Zasady pełnienia nadzoru 3 Dokumenty wystawiane dla jednostki przez PRS Świadectwo zgodności urządzeń technicznych lotniska dla śmigłowców na morzu, dalej zwane Świadectwem lotniska, wystawia się na wniosek Operatora, po zakończeniu próbnych operacji lotniczych w warunkach normalnej eksploatacji platformy. Świadectwo lotniska potwierdza zgodność konstrukcji i wyposażenia lądowiska z wymaganiami części X niniejszej Publikacji i z zatwierdzoną dokumentacją techniczną, jak również spełnienie technicznych warunków zapewniających bezpieczne wykonywanie na lądowisku określonych operacji lotniczych i czynności obsługowych dla ustalonych wielkości i typów śmigłowców. Termin ważności świadectwa 5 lat, pod warunkiem przeprowadzania, z wynikiem pozytywnym, we właściwych terminach, przeglądów przewidzianych w niniejszej Publikacji i wykonywania zaleceń. W uzasadnionych przypadkach Świadectwo lotniska może być wystawione z krótszym terminem ważności. PRS może również skrócić termin ważności świadectwa uprzednio wystawionego. PRS może zawiesić ważność świadectwa lub je unieważnić z przyczyn określonych w części X. 3.5 Dokumenty urządzeń dźwignicowych Warunki wystawiania i dokonywania zapisów w dokumentach urządzeń dźwignicowych ujęto w części VIII. 3.6 Dokumenty dotyczące wycofania jednostki z eksploatacji Na wniosek Operatora PRS wystawi, odpowiednio do planu i przyjętych procedur usuwania jednostki z miejsca posadowienia i utylizacji (złomowania) jednostki, dokumenty potwierdzające spełnienie warunków bezpieczeństwa osób, środowiska naturalnego i zasobów materialnych podczas realizacji wspomnianych procedur. Zakres przeglądu przed wystawieniem dokumentów i zakres ewentualnego nadzoru będzie przedmiotem odpowiedniego rozpatrzenia. 17

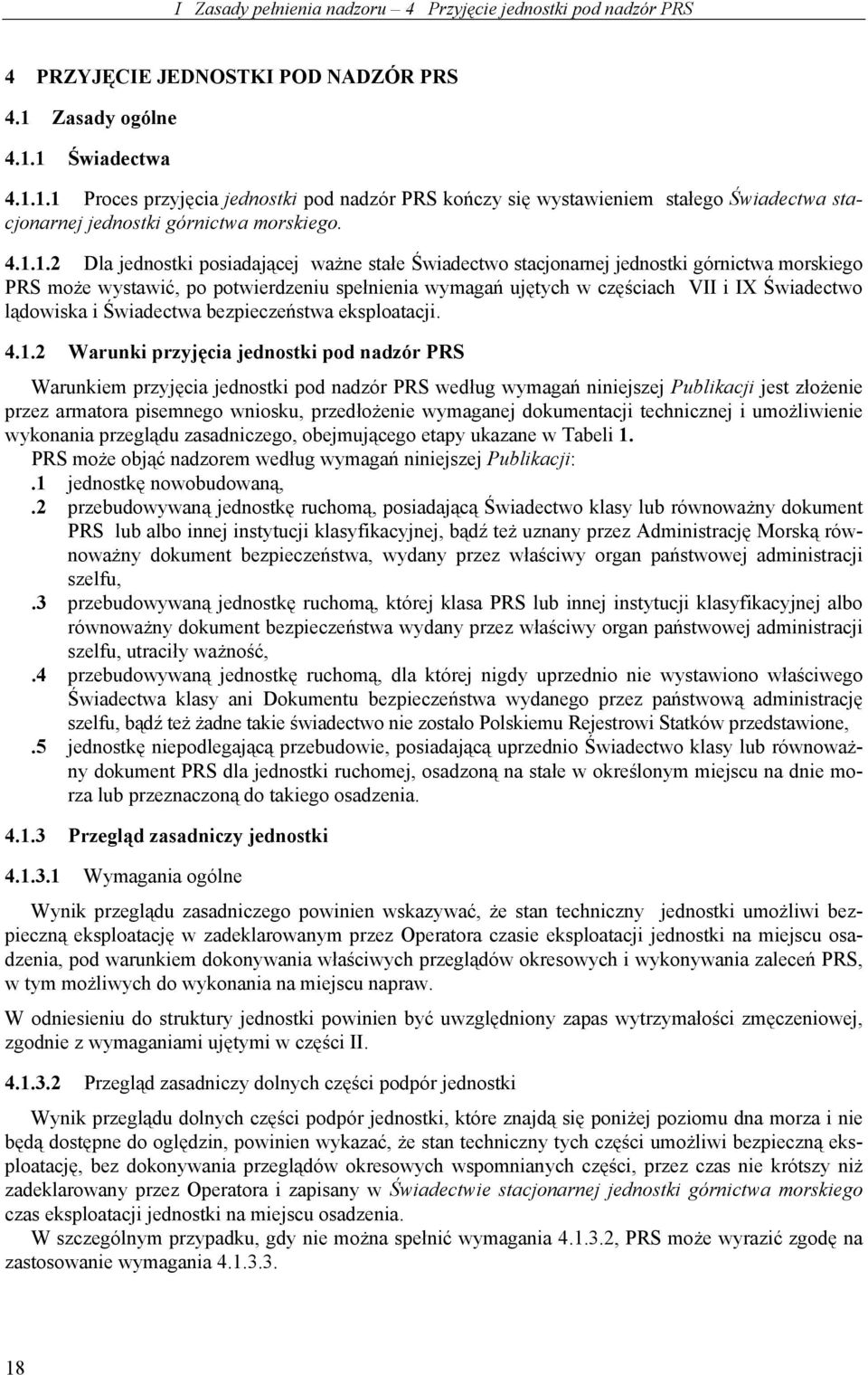

18 I Zasady pełnienia nadzoru 4 Przyjęcie jednostki pod nadzór PRS 4 PRZYJĘCIE JEDNOSTKI POD NADZÓR PRS 4.1 Zasady ogólne Świadectwa Proces przyjęcia jednostki pod nadzór PRS kończy się wystawieniem stałego Świadectwa stacjonarnej jednostki górnictwa morskiego Dla jednostki posiadającej ważne stałe Świadectwo stacjonarnej jednostki górnictwa morskiego PRS może wystawić, po potwierdzeniu spełnienia wymagań ujętych w częściach VII i IX Świadectwo lądowiska i Świadectwa bezpieczeństwa eksploatacji Warunki przyjęcia jednostki pod nadzór PRS Warunkiem przyjęcia jednostki pod nadzór PRS według wymagań niniejszej Publikacji jest złożenie przez armatora pisemnego wniosku, przedłożenie wymaganej dokumentacji technicznej i umożliwienie wykonania przeglądu zasadniczego, obejmującego etapy ukazane w Tabeli 1. PRS może objąć nadzorem według wymagań niniejszej Publikacji:.1 jednostkę nowobudowaną,.2 przebudowywaną jednostkę ruchomą, posiadającą Świadectwo klasy lub równoważny dokument PRS lub albo innej instytucji klasyfikacyjnej, bądź też uznany przez Administrację Morską równoważny dokument bezpieczeństwa, wydany przez właściwy organ państwowej administracji szelfu,.3 przebudowywaną jednostkę ruchomą, której klasa PRS lub innej instytucji klasyfikacyjnej albo równoważny dokument bezpieczeństwa wydany przez właściwy organ państwowej administracji szelfu, utraciły ważność,.4 przebudowywaną jednostkę ruchomą, dla której nigdy uprzednio nie wystawiono właściwego Świadectwa klasy ani Dokumentu bezpieczeństwa wydanego przez państwową administrację szelfu, bądź też żadne takie świadectwo nie zostało Polskiemu Rejestrowi Statków przedstawione,.5 jednostkę niepodlegającą przebudowie, posiadającą uprzednio Świadectwo klasy lub równoważny dokument PRS dla jednostki ruchomej, osadzoną na stałe w określonym miejscu na dnie morza lub przeznaczoną do takiego osadzenia Przegląd zasadniczy jednostki Wymagania ogólne Wynik przeglądu zasadniczego powinien wskazywać, że stan techniczny jednostki umożliwi bezpieczną eksploatację w zadeklarowanym przez Operatora czasie eksploatacji jednostki na miejscu osadzenia, pod warunkiem dokonywania właściwych przeglądów okresowych i wykonywania zaleceń PRS, w tym możliwych do wykonania na miejscu napraw. W odniesieniu do struktury jednostki powinien być uwzględniony zapas wytrzymałości zmęczeniowej, zgodnie z wymaganiami ujętymi w części II Przegląd zasadniczy dolnych części podpór jednostki Wynik przeglądu dolnych części podpór jednostki, które znajdą się poniżej poziomu dna morza i nie będą dostępne do oględzin, powinien wykazać, że stan techniczny tych części umożliwi bezpieczną eksploatację, bez dokonywania przeglądów okresowych wspomnianych części, przez czas nie krótszy niż zadeklarowany przez Operatora i zapisany w Świadectwie stacjonarnej jednostki górnictwa morskiego czas eksploatacji jednostki na miejscu osadzenia. W szczególnym przypadku, gdy nie można spełnić wymagania , PRS może wyrazić zgodę na zastosowanie wymagania

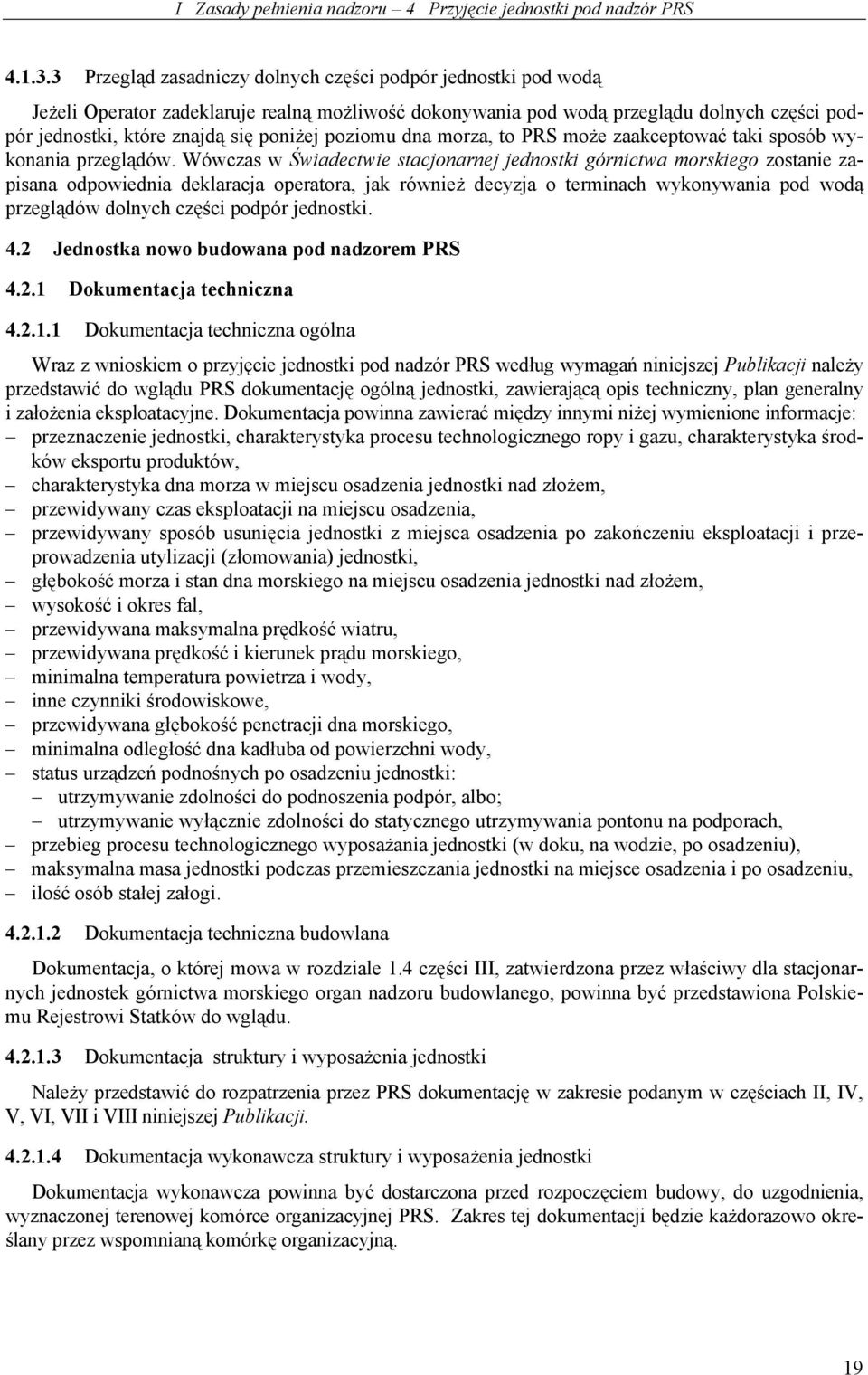

19 I Zasady pełnienia nadzoru 4 Przyjęcie jednostki pod nadzór PRS Przegląd zasadniczy dolnych części podpór jednostki pod wodą Jeżeli Operator zadeklaruje realną możliwość dokonywania pod wodą przeglądu dolnych części podpór jednostki, które znajdą się poniżej poziomu dna morza, to PRS może zaakceptować taki sposób wykonania przeglądów. Wówczas w Świadectwie stacjonarnej jednostki górnictwa morskiego zostanie zapisana odpowiednia deklaracja operatora, jak również decyzja o terminach wykonywania pod wodą przeglądów dolnych części podpór jednostki. 4.2 Jednostka nowo budowana pod nadzorem PRS Dokumentacja techniczna Dokumentacja techniczna ogólna Wraz z wnioskiem o przyjęcie jednostki pod nadzór PRS według wymagań niniejszej Publikacji należy przedstawić do wglądu PRS dokumentację ogólną jednostki, zawierającą opis techniczny, plan generalny i założenia eksploatacyjne. Dokumentacja powinna zawierać między innymi niżej wymienione informacje: przeznaczenie jednostki, charakterystyka procesu technologicznego ropy i gazu, charakterystyka środków eksportu produktów, charakterystyka dna morza w miejscu osadzenia jednostki nad złożem, przewidywany czas eksploatacji na miejscu osadzenia, przewidywany sposób usunięcia jednostki z miejsca osadzenia po zakończeniu eksploatacji i przeprowadzenia utylizacji (złomowania) jednostki, głębokość morza i stan dna morskiego na miejscu osadzenia jednostki nad złożem, wysokość i okres fal, przewidywana maksymalna prędkość wiatru, przewidywana prędkość i kierunek prądu morskiego, minimalna temperatura powietrza i wody, inne czynniki środowiskowe, przewidywana głębokość penetracji dna morskiego, minimalna odległość dna kadłuba od powierzchni wody, status urządzeń podnośnych po osadzeniu jednostki: utrzymywanie zdolności do podnoszenia podpór, albo; utrzymywanie wyłącznie zdolności do statycznego utrzymywania pontonu na podporach, przebieg procesu technologicznego wyposażania jednostki (w doku, na wodzie, po osadzeniu), maksymalna masa jednostki podczas przemieszczania jednostki na miejsce osadzenia i po osadzeniu, ilość osób stałej załogi Dokumentacja techniczna budowlana Dokumentacja, o której mowa w rozdziale 1.4 części III, zatwierdzona przez właściwy dla stacjonarnych jednostek górnictwa morskiego organ nadzoru budowlanego, powinna być przedstawiona Polskiemu Rejestrowi Statków do wglądu Dokumentacja struktury i wyposażenia jednostki Należy przedstawić do rozpatrzenia przez PRS dokumentację w zakresie podanym w częściach II, IV, V, VI, VII i VIII niniejszej Publikacji Dokumentacja wykonawcza struktury i wyposażenia jednostki Dokumentacja wykonawcza powinna być dostarczona przed rozpoczęciem budowy, do uzgodnienia, wyznaczonej terenowej komórce organizacyjnej PRS. Zakres tej dokumentacji będzie każdorazowo określany przez wspomnianą komórkę organizacyjną. 19

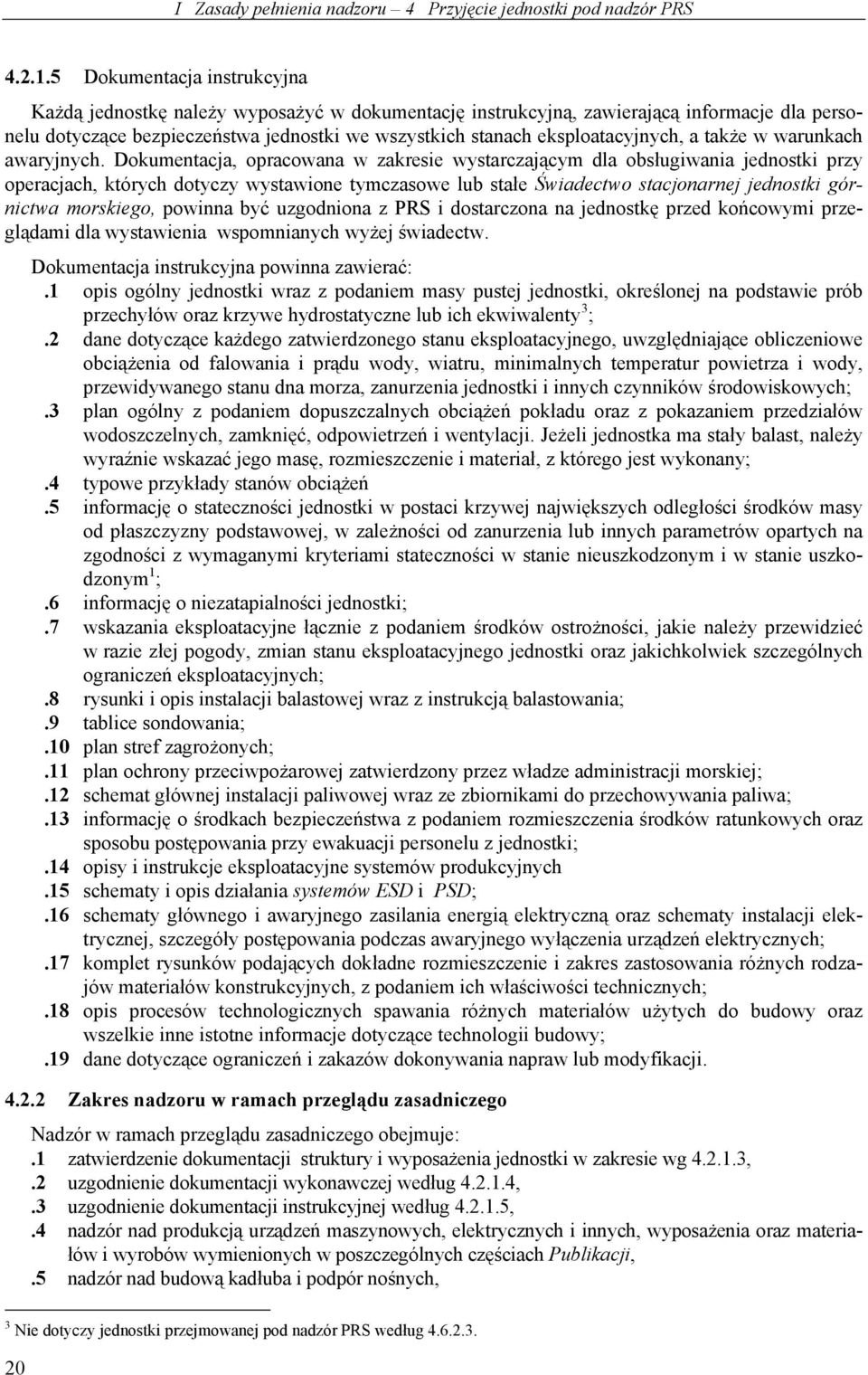

20 I Zasady pełnienia nadzoru 4 Przyjęcie jednostki pod nadzór PRS Dokumentacja instrukcyjna Każdą jednostkę należy wyposażyć w dokumentację instrukcyjną, zawierającą informacje dla personelu dotyczące bezpieczeństwa jednostki we wszystkich stanach eksploatacyjnych, a także w warunkach awaryjnych. Dokumentacja, opracowana w zakresie wystarczającym dla obsługiwania jednostki przy operacjach, których dotyczy wystawione tymczasowe lub stałe Świadectwo stacjonarnej jednostki górnictwa morskiego, powinna być uzgodniona z PRS i dostarczona na jednostkę przed końcowymi przeglądami dla wystawienia wspomnianych wyżej świadectw. Dokumentacja instrukcyjna powinna zawierać:.1 opis ogólny jednostki wraz z podaniem masy pustej jednostki, określonej na podstawie prób przechyłów oraz krzywe hydrostatyczne lub ich ekwiwalenty 3 ;.2 dane dotyczące każdego zatwierdzonego stanu eksploatacyjnego, uwzględniające obliczeniowe obciążenia od falowania i prądu wody, wiatru, minimalnych temperatur powietrza i wody, przewidywanego stanu dna morza, zanurzenia jednostki i innych czynników środowiskowych;.3 plan ogólny z podaniem dopuszczalnych obciążeń pokładu oraz z pokazaniem przedziałów wodoszczelnych, zamknięć, odpowietrzeń i wentylacji. Jeżeli jednostka ma stały balast, należy wyraźnie wskazać jego masę, rozmieszczenie i materiał, z którego jest wykonany;.4 typowe przykłady stanów obciążeń.5 informację o stateczności jednostki w postaci krzywej największych odległości środków masy od płaszczyzny podstawowej, w zależności od zanurzenia lub innych parametrów opartych na zgodności z wymaganymi kryteriami stateczności w stanie nieuszkodzonym i w stanie uszkodzonym 1 ;.6 informację o niezatapialności jednostki;.7 wskazania eksploatacyjne łącznie z podaniem środków ostrożności, jakie należy przewidzieć w razie złej pogody, zmian stanu eksploatacyjnego jednostki oraz jakichkolwiek szczególnych ograniczeń eksploatacyjnych;.8 rysunki i opis instalacji balastowej wraz z instrukcją balastowania;.9 tablice sondowania;.10 plan stref zagrożonych;.11 plan ochrony przeciwpożarowej zatwierdzony przez władze administracji morskiej;.12 schemat głównej instalacji paliwowej wraz ze zbiornikami do przechowywania paliwa;.13 informację o środkach bezpieczeństwa z podaniem rozmieszczenia środków ratunkowych oraz sposobu postępowania przy ewakuacji personelu z jednostki;.14 opisy i instrukcje eksploatacyjne systemów produkcyjnych.15 schematy i opis działania systemów ESD i PSD;.16 schematy głównego i awaryjnego zasilania energią elektryczną oraz schematy instalacji elektrycznej, szczegóły postępowania podczas awaryjnego wyłączenia urządzeń elektrycznych;.17 komplet rysunków podających dokładne rozmieszczenie i zakres zastosowania różnych rodzajów materiałów konstrukcyjnych, z podaniem ich właściwości technicznych;.18 opis procesów technologicznych spawania różnych materiałów użytych do budowy oraz wszelkie inne istotne informacje dotyczące technologii budowy;.19 dane dotyczące ograniczeń i zakazów dokonywania napraw lub modyfikacji Zakres nadzoru w ramach przeglądu zasadniczego Nadzór w ramach przeglądu zasadniczego obejmuje:.1 zatwierdzenie dokumentacji struktury i wyposażenia jednostki w zakresie wg ,.2 uzgodnienie dokumentacji wykonawczej według ,.3 uzgodnienie dokumentacji instrukcyjnej według ,.4 nadzór nad produkcją urządzeń maszynowych, elektrycznych i innych, wyposażenia oraz materiałów i wyrobów wymienionych w poszczególnych częściach Publikacji,.5 nadzór nad budową kadłuba i podpór nośnych, 3 Nie dotyczy jednostki przejmowanej pod nadzór PRS według

21 I Zasady pełnienia nadzoru 4 Przyjęcie jednostki pod nadzór PRS.6 nadzór nad montażem na jednostce urządzeń, wyposażenia i instalacji wymienionych w poszczególnych częściach Publikacji,.7 nadzór nad próbami jednostki na wodzie,.8 nadzór nad transportem jednostki na miejsce osadzenia,.9 nadzór nad osadzaniem jednostki na dnie, w zakresie według rozdziału 4 w części III,.10 nadzór nad próbami eksploatacyjnymi na miejscu osadzenia,.11 kontrola okresowa, o której mowa w Art. 62 ust. 1 pkt 2 Ustawy z dnia 7 lipca 1994 r Prawo budowlane, z uwzględnieniem Art. 62 ust. 1 pkt 4 ww. Ustawy i wymagań 62, 75 i 76 Rozporządzenia Ministra Gospodarki Morskiej z dnia 23 października 2006 r. w sprawie warunków technicznych użytkowania oraz szczegółowego zakresu kontroli morskich budowli hydrotechnicznych (Dz. U. Nr 206 z 2006 r. Poz. 1516). 4.3 Przebudowywana jednostka ruchoma, posiadająca Świadectwo klasy Dokumentacja techniczna Dla jednostki przebudowywanej lub odbudowywanej, posiadającej uprzednio klasę PRS lub innej instytucji klasyfikacyjnej albo uznany przez Administrację Morską równoważny dokument bezpieczeństwa, wydany przez właściwy organ państwowej administracji szelfu, obowiązuje zakres dokumentacji według PRS może uznać jako podstawę nadzoru określony dokument/dokumenty z własnej dokumentacji klasyfikacyjnej tej jednostki. W szczególnym przypadku PRS może uznać jako podstawę nadzoru określony dokument/dokumenty wystawione przez inną instytucję klasyfikacyjną albo uznany przez Administrację Morską równoważny dokument bezpieczeństwa, wydany przez właściwy organ administracji szelfu państwa obcego Zakres nadzoru w ramach przeglądu zasadniczego Nadzór w ramach przeglądu zasadniczego obejmuje:.1 zatwierdzenie dokumentacji struktury i wyposażenia jednostki, w zakresie wg , z uwzględnieniem postanowień 4.3.1;.2 uzgodnienie dokumentacji wykonawczej według ;.3 uzgodnienie dokumentacji instrukcyjnej według , z uwzględnieniem postanowień 4.3.1;.4 nadzór nad produkcją nowych urządzeń maszynowych, elektrycznych i innych, wyposażenia oraz materiałów i wyrobów wymienionych w poszczególnych częściach Publikacji;.5 nadzór nad odbudową/przebudową kadłuba i podpór nośnych;.6 nadzór nad montażem na jednostce nowych urządzeń, wyposażenia i instalacji wymienionych w poszczególnych częściach Publikacji;.7 nadzór nad urządzeniami i konstrukcjami niepodlegającymi przebudowie w zakresie według przeglądu dla odnowienia Świadectwa (według punku ); PRS może zgodzić się na wykonanie tego przeglądu w zakresie według przypadającego przeglądu klasyfikacyjnego (punkt albo );.8 nadzór nad próbami jednostki na wodzie;.9 nadzór nad transportem jednostki na miejsce osadzenia;.10 nadzór nad osadzaniem jednostki na dnie w zakresie według rozdziału 4 w części III;.11 nadzór nad próbami eksploatacyjnymi na miejscu osadzenia;.12 kontrola okresowa, o której mowa w Art. 62 ust. 1 pkt 2 Ustawy z dnia 7 lipca 1994 r Prawo budowlane, z uwzględnieniem Art. 62 ust. 1 pkt 4 ww. Ustawy i wymagań 62, 75 i 76 Rozporządzenia Ministra Gospodarki Morskiej z dnia 23 października 2006 r. w sprawie warunków technicznych użytkowania oraz szczegółowego zakresu kontroli morskich budowli hydrotechnicznych (Dz. U. Nr 206 z 2006 r. Poz. 1516). 4.4 Przebudowywana jednostka ruchoma, której klasa utraciła ważność Dokumentacja techniczna W przypadku przebudowywanej jednostki ruchomej, której klasa PRS lub innej instytucji klasyfikacyjnej albo równoważny dokument bezpieczeństwa wydany przez właściwy organ administracji szelfu państwa obcego utraciły ważność, PRS podejmuje decyzję o zastosowaniu wymagania albo
