Opis parametrów technicznych sprzętu do endoskopii Pakiet nr 1

Transkrypt

1 Opis parametrów technicznych sprzętu do endoskopii Pakiet nr 1 Załącznik nr 6 Do oferty należy dołączyć materiały firmowe potwierdzające zgodność deklarowanych parametrów z danymi producenta. Zapis w kolumnie 3 należy traktować jako wymóg graniczny, którego niespełnienie będzie skutkowało odrzuceniem oferty, jako niezgodnej ze SIWZ (art. 89 ust. 1 pkt 2 Ustawy Prawo Zamówień Publicznych). Wymogiem granicznym w kolumnie 3 jest również podana wartość, która określa wymagany dopuszczalny zakres danego parametru. Niespełnienie tego warunku również będzie miało skutek jak wyżej. LP. Opis parametru Wartość graniczna / wymagana Oferowany parametr - należy szczegółowo opisać WIDEOGASTROSKOP HD Z DODATKOWYM KANAŁEM NATRYSKOWYM 2 szt. Nazwa.. 1. Kompatybilny z oferowanym procesorem wizyjnym wysokiej rozdzielczości 2. Średnica kanału roboczego min. 2,8 mm 3. Średnica zewnętrzna tuby wziernikowej 9,5-9,8 mm 4. Chip CCD typu kolor wbudowany w końcówkę - rozdzielczość min. 1,25 mln. Pixeli 5. Głębia ostrości min mm 6. Kąt widzenia o 7. Minimalne wychylenie końcówki sondy wziernikowej: a) góra: min. 210 b) dół: min. 120 c) prawo: min. 120 d) lewo: min Programowalne przyciski endoskopowe (min. 3). Możliwość przypisania funkcji procesora na dowolny przycisk sterujący oferowanego wideogastroskopu min.: zamrożenie obrazu, regulacja przysłony irysowej, wyostrzenie obrazu, zrzut obrazu na urządzenie zewnętrzne typu wideoprinter oraz komputer PC 9. Długość robocza sondy wziernikowej mm 10. Funkcja identyfikacji endoskopu przez procesor 11. Aparat umożliwiający uzyskać funkcję wirtualnej chromoendoskopii 12. Aparat umożliwiający uzyskać funkcję uwydatnienia struktury naczyń krwionośnych

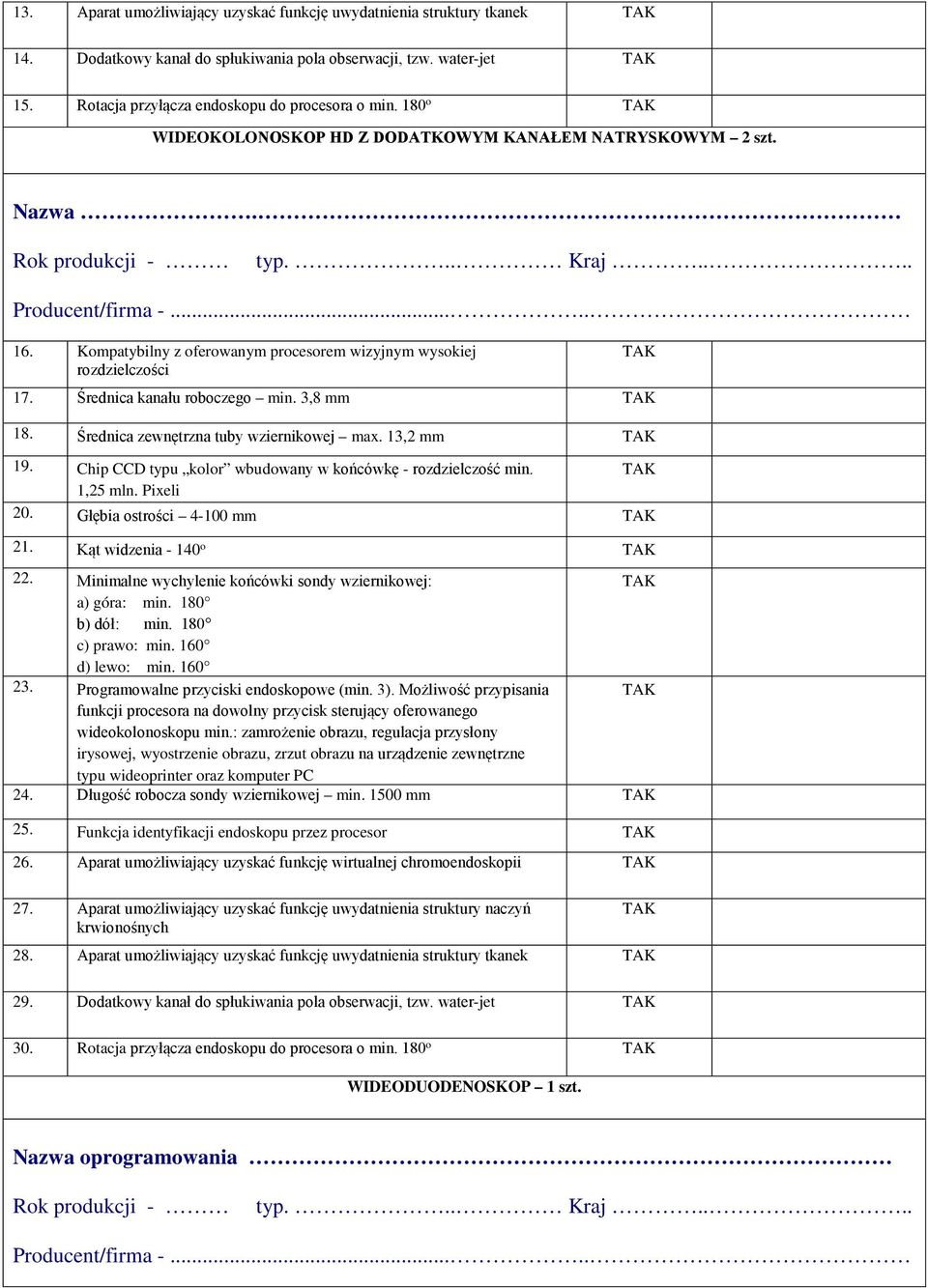

2 13. Aparat umożliwiający uzyskać funkcję uwydatnienia struktury tkanek 14. Dodatkowy kanał do spłukiwania pola obserwacji, tzw. water-jet 15. Rotacja przyłącza endoskopu do procesora o min. 180 o WIDEOKOLONOSKOP HD Z DODATKOWYM KANAŁEM NATRYSKOWYM 2 szt. Nazwa. 16. Kompatybilny z oferowanym procesorem wizyjnym wysokiej rozdzielczości 17. Średnica kanału roboczego min. 3,8 mm 18. Średnica zewnętrzna tuby wziernikowej max. 13,2 mm 19. Chip CCD typu kolor wbudowany w końcówkę - rozdzielczość min. 1,25 mln. Pixeli 20. Głębia ostrości mm 21. Kąt widzenia o 22. Minimalne wychylenie końcówki sondy wziernikowej: a) góra: min. 180 b) dół: min. 180 c) prawo: min. 160 d) lewo: min Programowalne przyciski endoskopowe (min. 3). Możliwość przypisania funkcji procesora na dowolny przycisk sterujący oferowanego wideokolonoskopu min.: zamrożenie obrazu, regulacja przysłony irysowej, wyostrzenie obrazu, zrzut obrazu na urządzenie zewnętrzne typu wideoprinter oraz komputer PC 24. Długość robocza sondy wziernikowej min mm 25. Funkcja identyfikacji endoskopu przez procesor 26. Aparat umożliwiający uzyskać funkcję wirtualnej chromoendoskopii 27. Aparat umożliwiający uzyskać funkcję uwydatnienia struktury naczyń krwionośnych 28. Aparat umożliwiający uzyskać funkcję uwydatnienia struktury tkanek 29. Dodatkowy kanał do spłukiwania pola obserwacji, tzw. water-jet 30. Rotacja przyłącza endoskopu do procesora o min. 180 o WIDEODUODENOSKOP 1 szt. Nazwa oprogramowania

3 31. Kompatybilny z oferowanym procesorem wizyjnym wysokiej rozdzielczości 32. Średnica kanału roboczego min. 4,2 mm 33. Średnica zewnętrzna tuby wziernikowej max. 11,6 mm 34. Chip CCD typu kolor wbudowany w końcówkę 35. Głębia ostrości min mm 36. Kąt widzenia min. 100 o (retro 10 o ) 37. Minimalne wychylenie końcówki sondy wziernikowej: a) góra: min. 120 b) dół: min. 90 c) prawo: min. 105 d) lewo: min Programowalne przyciski endoskopowe (min. 4). Możliwość przypisania funkcji procesora na dowolny przycisk sterujący endoskopu tj. minimum zamrożenia obrazu, przysłony irysowej, wyostrzenia obrazu, zrzutu obrazu na urządzenie zewnętrzne typu wideoprinter oraz komputer PC 39. Długość robocza sondy wziernikowej min mm 40. Funkcja identyfikacji endoskopu przez procesor 41. Elewator zakończony w kształcie litery V 42. Rotacja przyłącza endoskopu do procesora o min. 180 o PROCESOR WIZYJNY WYSOKIEJ ROZDZIELCZOŚCI HD ZE ŹRÓDŁEM ŚWIATŁA 2 szt. Nazwa 43. Kompatybilny z wszystkimi oferowanymi wideoendoskopami oraz kompatybilny z wideoendoskopami bedącymi na wyposażeniu szpitala 44. Bezpieczne i bezpośrednie podłączenie z wideoendoskopami bedącymi na wyposażeniu szpitala: EG-2990K, EG-2985K, EC-380LKP 45. Przetwornik CCD typu kolor - rozdzielczość min. 1,25 mln. Pixeli 46. Wyostrzenie obrazu w trakcie badania 47. Funkcja zamrożenia endoskopowego obrazu głównego z jednoczesnym podglądem obrazu bieżącego w oknie pomocniczym na jednym ekranie 48. Wyjścia sygnału min.: DVI, Y/C, RGB 49. Pompa powietrzna z min. pięciostopniową regulacją nadmuchu 50. Funkcja wirtualnej chromoendoskopii dostępna z wszystkimi aparatami endoskopowymi opartymi na kolorowym chipie CCD 51. Funkcja uwydatnienia struktury naczyń krwionośnych dostępna z wszystkimi aparatami endoskopowymi opartymi na kolorowym chipie CCD

4 52. Funkcję uwydatnienia struktury tkanek dostępna z wszystkimi aparatami endoskopowymi opartymi na kolorowym chipie CCD 53. Możliwość zapisu zdjęć z badań na nośniki pamięci przenośnej o pojemności min. 2 GB 54. Możliwość samodzielnej aktualizacji oprogramowania procesora przez użytkownika w pracowni endoskopii 55. Źródło światła wbudowane w obudowę procesora 56. Typ oświetlenia w źródle światła ksenon 57. Moc oświetlenia min. 300W 58. Regulacja oświetlenia automatyczna i ręczna 59. Możliwość konfiguracji indywidualnych ustawień procesora dla wszystkich wpisanych użytkowników, minimum: ustawienia przycisków na głowicy, konfiguracja ustawień związanych z obrazowaniem, wyświetlanie danych na monitorze. 60. Możliwość włączenia/ wyłączenia lampy bez konieczności wyłączenia procesora wizyjnego (źródła światła) 61. Zapasowa lampa włączana automatycznie lub ręcznie w przypadku awarii lampy głównej, moc lampy zapasowej pozwalająca dokończyć badanie 62. Wskaźnik zużycia lampy ksenonowej 63. Możliwość podłączenia wideoendoskopów wysokiej rozdzielczości HD, standardowej rozdzielczości SD oraz echoendoskopów EUS MONITOR MEDYCZNY LCD 2 szt. 64. Rozmiar ekranu monitora min Rozdzielczość ekranu LCD monitora min. 1920x Wejście sygnału monitora umożliwiające podłączenie procesora wizyjnego w standardzie: DVI-D 67. Min 16,7 mln kolor 68. Kontrast min 1000:1 WÓZEK ENDOSKOPOWY 2 szt. 69. Podstawa jezdna z blokadą min. 2 kół 70. Możliwość ustawienia wszystkich elementów zestawu na wózku 71. Listwa zasilająca zamocowana na wózku 72. Centralny włącznik wózka 73. Wózek wyposażony w wieszak na dwa endoskopy SSAK MEDYCZNY DO ENDOSKOPII 2 szt.

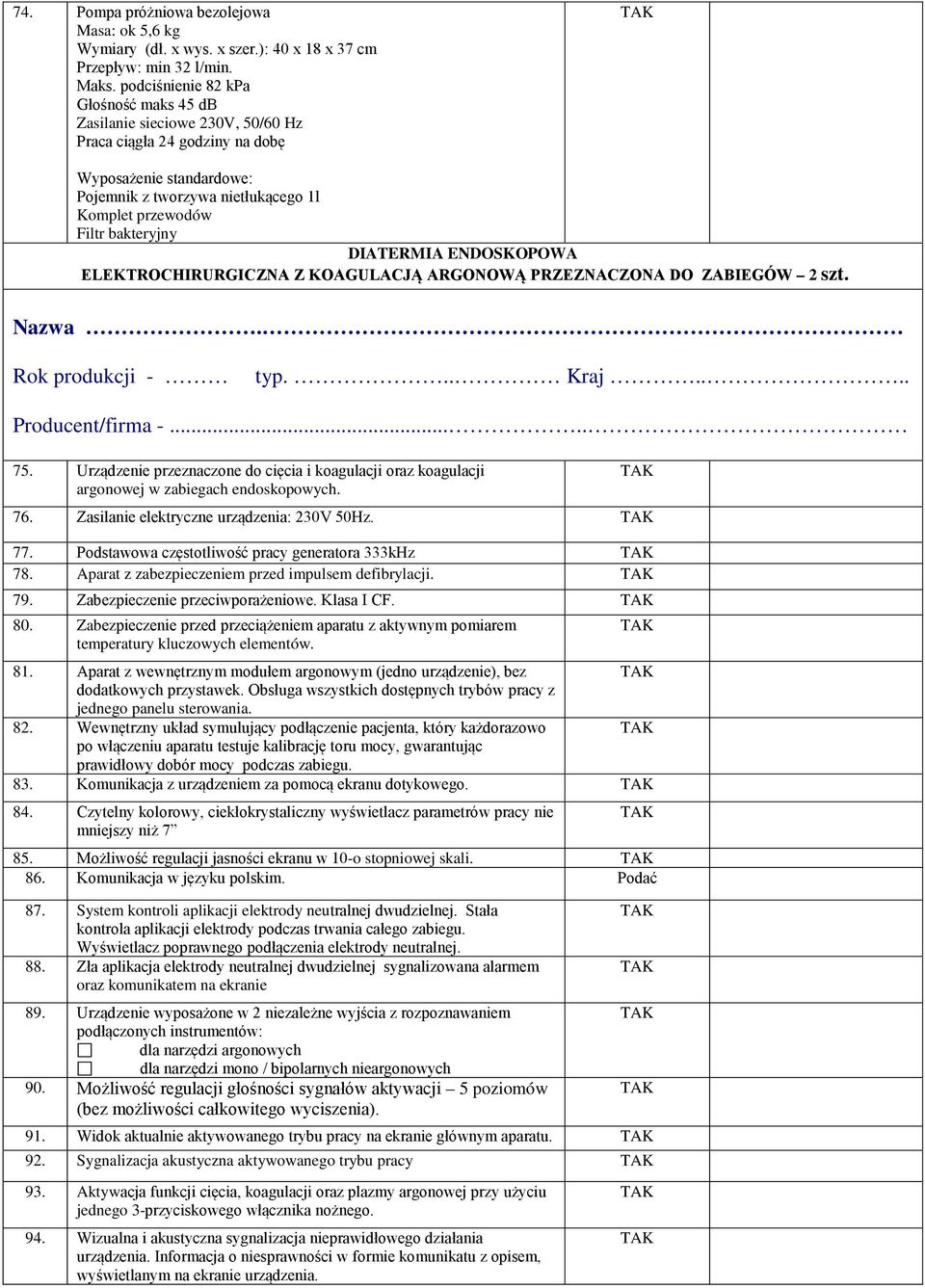

5 74. Pompa próżniowa bezolejowa Masa: ok 5,6 kg Wymiary (dł. x wys. x szer.): 40 x 18 x 37 cm Przepływ: min 32 l/min. Maks. podciśnienie 82 kpa Głośność maks 45 db Zasilanie sieciowe 230V, 50/60 Hz Praca ciągła 24 godziny na dobę Wyposażenie standardowe: Pojemnik z tworzywa nietłukącego 1l Komplet przewodów Filtr bakteryjny DIATERMIA ENDOSKOPOWA ELEKTROCHIRURGICZNA Z KOAGULACJĄ ARGONOWĄ PRZEZNACZONA DO ZABIEGÓW 2 szt. Nazwa. 75. Urządzenie przeznaczone do cięcia i koagulacji oraz koagulacji argonowej w zabiegach endoskopowych. 76. Zasilanie elektryczne urządzenia: 230V 50Hz. 77. Podstawowa częstotliwość pracy generatora 333kHz 78. Aparat z zabezpieczeniem przed impulsem defibrylacji. 79. Zabezpieczenie przeciwporażeniowe. Klasa I CF. 80. Zabezpieczenie przed przeciążeniem aparatu z aktywnym pomiarem temperatury kluczowych elementów. 81. Aparat z wewnętrznym modułem argonowym (jedno urządzenie), bez dodatkowych przystawek. Obsługa wszystkich dostępnych trybów pracy z jednego panelu sterowania. 82. Wewnętrzny układ symulujący podłączenie pacjenta, który każdorazowo po włączeniu aparatu testuje kalibrację toru mocy, gwarantując prawidłowy dobór mocy podczas zabiegu. 83. Komunikacja z urządzeniem za pomocą ekranu dotykowego. 84. Czytelny kolorowy, ciekłokrystaliczny wyświetlacz parametrów pracy nie mniejszy niż Możliwość regulacji jasności ekranu w 10-o stopniowej skali. 86. Komunikacja w języku polskim. Podać 87. System kontroli aplikacji elektrody neutralnej dwudzielnej. Stała kontrola aplikacji elektrody podczas trwania całego zabiegu. Wyświetlacz poprawnego podłączenia elektrody neutralnej. 88. Zła aplikacja elektrody neutralnej dwudzielnej sygnalizowana alarmem oraz komunikatem na ekranie 89. Urządzenie wyposażone w 2 niezależne wyjścia z rozpoznawaniem podłączonych instrumentów: dla narzędzi argonowych dla narzędzi mono / bipolarnych nieargonowych 90. Możliwość regulacji głośności sygnałów aktywacji 5 poziomów (bez możliwości całkowitego wyciszenia). 91. Widok aktualnie aktywowanego trybu pracy na ekranie głównym aparatu. 92. Sygnalizacja akustyczna aktywowanego trybu pracy 93. Aktywacja funkcji cięcia, koagulacji oraz plazmy argonowej przy użyciu jednego 3-przyciskowego włącznika nożnego. 94. Wizualna i akustyczna sygnalizacja nieprawidłowego działania urządzenia. Informacja o niesprawności w formie komunikatu z opisem, wyświetlanym na ekranie urządzenia.

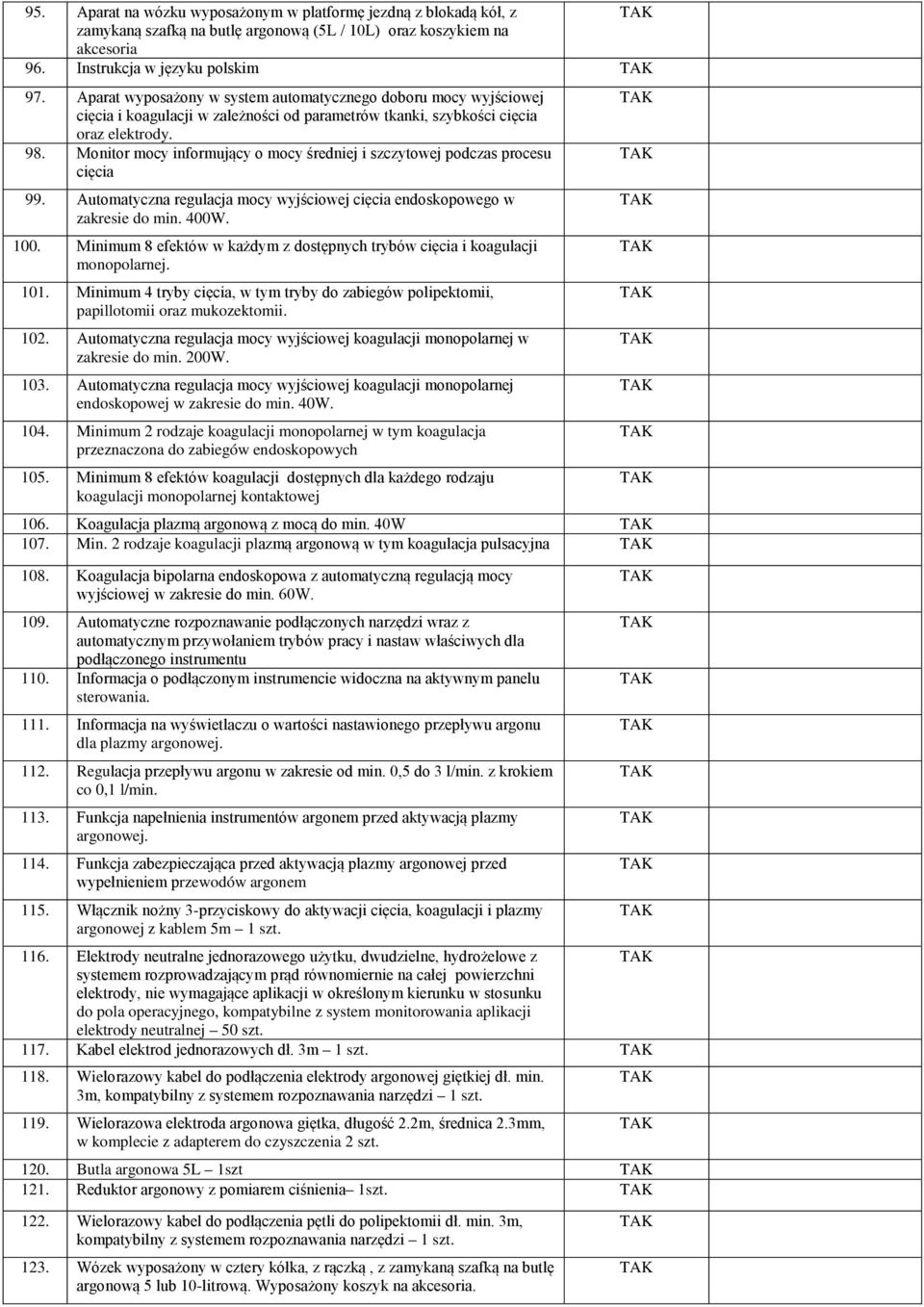

6 95. Aparat na wózku wyposażonym w platformę jezdną z blokadą kół, z zamykaną szafką na butlę argonową (5L / 10L) oraz koszykiem na akcesoria 96. Instrukcja w języku polskim 97. Aparat wyposażony w system automatycznego doboru mocy wyjściowej cięcia i koagulacji w zależności od parametrów tkanki, szybkości cięcia oraz elektrody. 98. Monitor mocy informujący o mocy średniej i szczytowej podczas procesu cięcia 99. Automatyczna regulacja mocy wyjściowej cięcia endoskopowego w zakresie do min. 400W Minimum 8 efektów w każdym z dostępnych trybów cięcia i koagulacji monopolarnej Minimum 4 tryby cięcia, w tym tryby do zabiegów polipektomii, papillotomii oraz mukozektomii Automatyczna regulacja mocy wyjściowej koagulacji monopolarnej w zakresie do min. 200W Automatyczna regulacja mocy wyjściowej koagulacji monopolarnej endoskopowej w zakresie do min. 40W Minimum 2 rodzaje koagulacji monopolarnej w tym koagulacja przeznaczona do zabiegów endoskopowych 105. Minimum 8 efektów koagulacji dostępnych dla każdego rodzaju koagulacji monopolarnej kontaktowej 106. Koagulacja plazmą argonową z mocą do min. 40W 107. Min. 2 rodzaje koagulacji plazmą argonową w tym koagulacja pulsacyjna 108. Koagulacja bipolarna endoskopowa z automatyczną regulacją mocy wyjściowej w zakresie do min. 60W Automatyczne rozpoznawanie podłączonych narzędzi wraz z automatycznym przywołaniem trybów pracy i nastaw właściwych dla podłączonego instrumentu 110. Informacja o podłączonym instrumencie widoczna na aktywnym panelu sterowania Informacja na wyświetlaczu o wartości nastawionego przepływu argonu dla plazmy argonowej Regulacja przepływu argonu w zakresie od min. 0,5 do 3 l/min. z krokiem co 0,1 l/min Funkcja napełnienia instrumentów argonem przed aktywacją plazmy argonowej Funkcja zabezpieczająca przed aktywacją plazmy argonowej przed wypełnieniem przewodów argonem 115. Włącznik nożny 3-przyciskowy do aktywacji cięcia, koagulacji i plazmy argonowej z kablem 5m 1 szt Elektrody neutralne jednorazowego użytku, dwudzielne, hydrożelowe z systemem rozprowadzającym prąd równomiernie na całej powierzchni elektrody, nie wymagające aplikacji w określonym kierunku w stosunku do pola operacyjnego, kompatybilne z system monitorowania aplikacji elektrody neutralnej 50 szt Kabel elektrod jednorazowych dł. 3m 1 szt Wielorazowy kabel do podłączenia elektrody argonowej giętkiej dł. min. 3m, kompatybilny z systemem rozpoznawania narzędzi 1 szt Wielorazowa elektroda argonowa giętka, długość 2.2m, średnica 2.3mm, w komplecie z adapterem do czyszczenia 2 szt Butla argonowa 5L 1szt 121. Reduktor argonowy z pomiarem ciśnienia 1szt Wielorazowy kabel do podłączenia pętli do polipektomii dł. min. 3m, kompatybilny z systemem rozpoznawania narzędzi 1 szt Wózek wyposażony w cztery kółka, z rączką, z zamykaną szafką na butlę argonową 5 lub 10-litrową. Wyposażony koszyk na akcesoria.

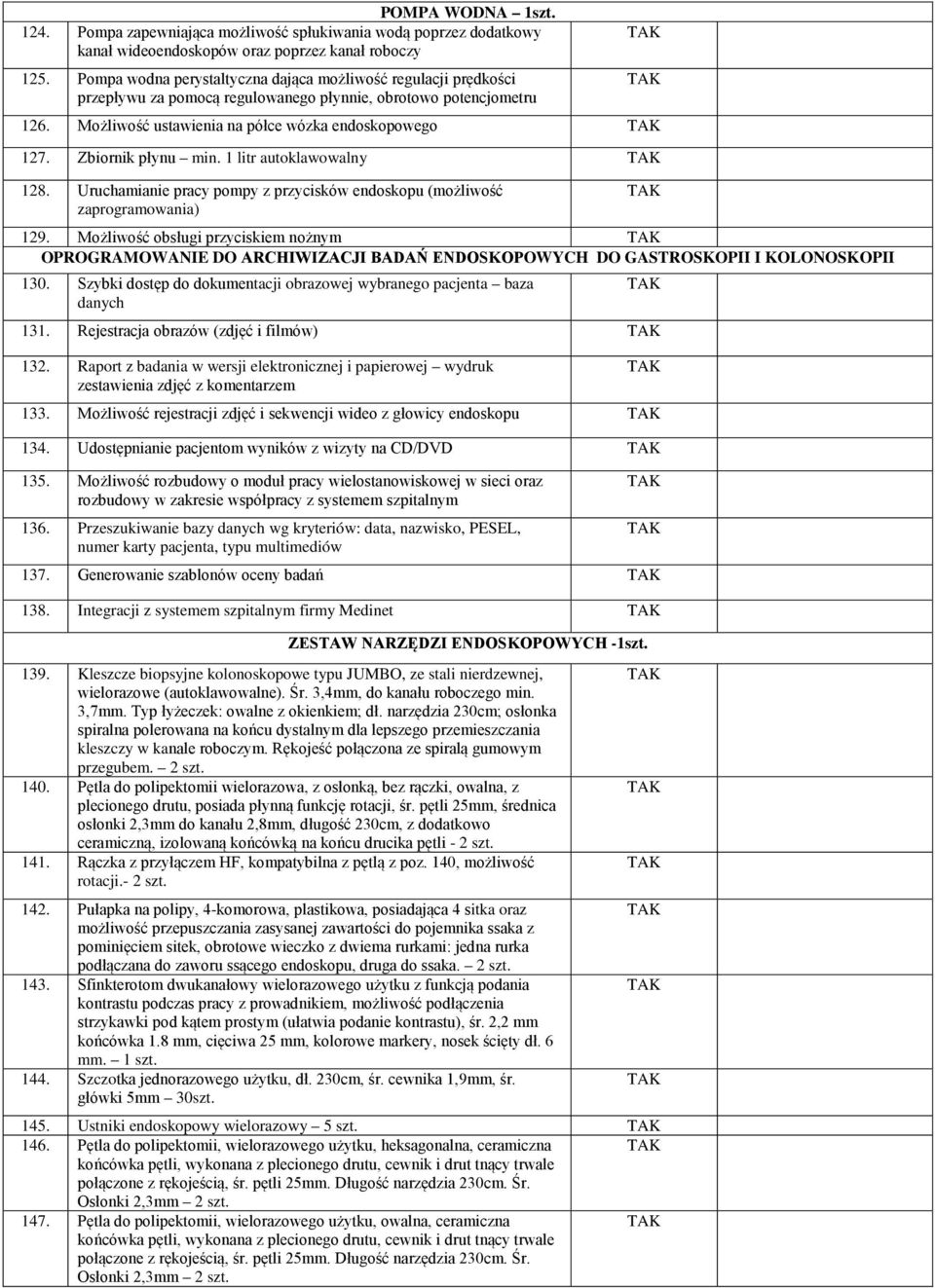

7 POMPA WODNA 1szt Pompa zapewniająca możliwość spłukiwania wodą poprzez dodatkowy kanał wideoendoskopów oraz poprzez kanał roboczy 125. Pompa wodna perystaltyczna dająca możliwość regulacji prędkości przepływu za pomocą regulowanego płynnie, obrotowo potencjometru 126. Możliwość ustawienia na półce wózka endoskopowego 127. Zbiornik płynu min. 1 litr autoklawowalny 128. Uruchamianie pracy pompy z przycisków endoskopu (możliwość zaprogramowania) 129. Możliwość obsługi przyciskiem nożnym OPROGRAMOWANIE DO ARCHIWIZACJI BADAŃ ENDOSKOPOWYCH DO GASTROSKOPII I KOLONOSKOPII 130. Szybki dostęp do dokumentacji obrazowej wybranego pacjenta baza danych 131. Rejestracja obrazów (zdjęć i filmów) 132. Raport z badania w wersji elektronicznej i papierowej wydruk zestawienia zdjęć z komentarzem 133. Możliwość rejestracji zdjęć i sekwencji wideo z głowicy endoskopu 134. Udostępnianie pacjentom wyników z wizyty na CD/DVD 135. Możliwość rozbudowy o moduł pracy wielostanowiskowej w sieci oraz rozbudowy w zakresie współpracy z systemem szpitalnym 136. Przeszukiwanie bazy danych wg kryteriów: data, nazwisko, PESEL, numer karty pacjenta, typu multimediów 137. Generowanie szablonów oceny badań 138. Integracji z systemem szpitalnym firmy Medinet ZESTAW NARZĘDZI ENDOSKOPOWYCH -1szt Kleszcze biopsyjne kolonoskopowe typu JUMBO, ze stali nierdzewnej, wielorazowe (autoklawowalne). Śr. 3,4mm, do kanału roboczego min. 3,7mm. Typ łyżeczek: owalne z okienkiem; dł. narzędzia 230cm; osłonka spiralna polerowana na końcu dystalnym dla lepszego przemieszczania kleszczy w kanale roboczym. Rękojeść połączona ze spiralą gumowym przegubem. 2 szt Pętla do polipektomii wielorazowa, z osłonką, bez rączki, owalna, z plecionego drutu, posiada płynną funkcję rotacji, śr. pętli 25mm, średnica osłonki 2,3mm do kanału 2,8mm, długość 230cm, z dodatkowo ceramiczną, izolowaną końcówką na końcu drucika pętli - 2 szt Rączka z przyłączem HF, kompatybilna z pętlą z poz. 140, możliwość rotacji.- 2 szt Pułapka na polipy, 4-komorowa, plastikowa, posiadająca 4 sitka oraz możliwość przepuszczania zasysanej zawartości do pojemnika ssaka z pominięciem sitek, obrotowe wieczko z dwiema rurkami: jedna rurka podłączana do zaworu ssącego endoskopu, druga do ssaka. 2 szt Sfinkterotom dwukanałowy wielorazowego użytku z funkcją podania kontrastu podczas pracy z prowadnikiem, możliwość podłączenia strzykawki pod kątem prostym (ułatwia podanie kontrastu), śr. 2,2 mm końcówka 1.8 mm, cięciwa 25 mm, kolorowe markery, nosek ścięty dł. 6 mm. 1 szt Szczotka jednorazowego użytku, dł. 230cm, śr. cewnika 1,9mm, śr. główki 5mm 30szt Ustniki endoskopowy wielorazowy 5 szt Pętla do polipektomii, wielorazowego użytku, heksagonalna, ceramiczna końcówka pętli, wykonana z plecionego drutu, cewnik i drut tnący trwale połączone z rękojeścią, śr. pętli 25mm. Długość narzędzia 230cm. Śr. Osłonki 2,3mm 2 szt Pętla do polipektomii, wielorazowego użytku, owalna, ceramiczna końcówka pętli, wykonana z plecionego drutu, cewnik i drut tnący trwale połączone z rękojeścią, śr. pętli 25mm. Długość narzędzia 230cm. Śr. Osłonki 2,3mm 2 szt.

8 148. Pętla do polipektomii, wielorazowego użytku, asymetryczna, ceramiczna końcówka pętli, wykonana z plecionego drutu, cewnik i drut tnący trwale połączone z rękojeścią, śr. pętli: 25mm. Długość narzędzia 230cm. Śr. Osłonki 2,3mm 2 szt Kleszcze biopsyjne, wielorazowego użytku. Łyżeczki owalne z okienkiem, bez kolca. Śr. osłonki 2,3mm. Dł. narzędzia 160 cm. Spiralna osłonka polerowana na odcinku dystalnym, Min.śr. kanału roboczego 2,8mm, możliwość otwarcia i zamknięcia kleszczy bez względu na stopień podgięcia endoskopu, rękojeść z tworzywa sztucznego trwale połączona z cewnikiem kleszczy za pomocą gumowego przegubu 2 szt Igła do ostrzykiwania, wielorazowego użytku, śr.ostrza igły 0,7 mm, dł. ostrza 6 mm, dł. narzędzia 160 i 230 cm, osłonka śr. 2,3 mm, możliwość wyjęcia igły z cewnika w celu jej mycia i dezynfekcji 2 szt Proteza dróg żółciowych wykonana z PE typ prosty, posiadająca 2 zaczepy mocujące. Śr. 8,5Fr; 10Fr. Długości: 5cm; 7cm; 9cm; 12cm, 15cm, w opakowaniu plastikowy pozycjoner pozwalający na zachowanie sterylności podczas zakładania protezy na zestaw 10 szt Cewnik do kontrastowania dróg żółciowych, wielorazowego użytku, metalowa końcówka w kształcie stożka, średnica cewnika dystalnie 1,8 mm, proksymalnie 2,45 mm, akceptujący prowadnik 0,035", cewnik wyposażony w mandryn, rękojeść posiadająca łącznik typu Y umożliwiający podanie kontrastu bez usuwania prowadnika. Kolorowe markery na części dystalnej cewnika - 2 szt Zestaw do protezowania dróg żółciowych, wielorazowego użytku, jednofazowy, składający się ze złożonego wstępnie cewnika i popychacza, z portem bocznym, dla protez 8,5Fr; 10Fr. Długość 220cm, możliwość podawania kontrastu bez usuwania prowadnika. Pojedynczy marker RTG w odcinku dystalnym cewnika oraz popychacza - 2 szt Koszyk do ekstrakcji, wykonany z nitinolu pokrytego złotem, z pamięcią kształtu, wielorazowy (autoklawowalny), typu spiralny oraz trapezoidalny, 4-drutowy, z pojedynczego drutu. Długość koszyka: 60mm. Średnica osłonki 2,3mm. Do kanału roboczego min. 2,8mm. Funkcja rotacji. Osłonka nieprzezierna, widoczna w RTG, akceptujący prowadnik 0,035", łącznik typu Y umożliwiający podanie kontrastu bez usuwania prowadnika - 1 szt Prowadnik nitinolowy do zabiegów na drogach żółciowych, wielorazowego użytku, giętka końcówka prosta 5cm, średnica 0,035, długość 400cm - 2 szt. Niniejszym oświadczamy, że przedstawione powyżej dane są prawdziwe oraz zobowiązujemy się w przypadku wygrania przetargu, do dostarczenia sprzętu spełniającego wyspecyfikowane parametry. Niniejszym oświadczamy, że skonfigurowany wg powyższej specyfikacji sprzęt jest kompletny i po instalacji będzie gotowy do pracy bez dodatkowych zakupów, z zastrzeżeniem materiałów eksploatacyjnych (miejscowość i data ) (pieczątka i podpis osoby upoważnionej do reprezentowania Wykonawcy)
