1 Instrukcja montażu Montaż w połac dachu kolektorów płaskch FKC- dla nstalacj solarnych Junkers SD PL (006/04) SD

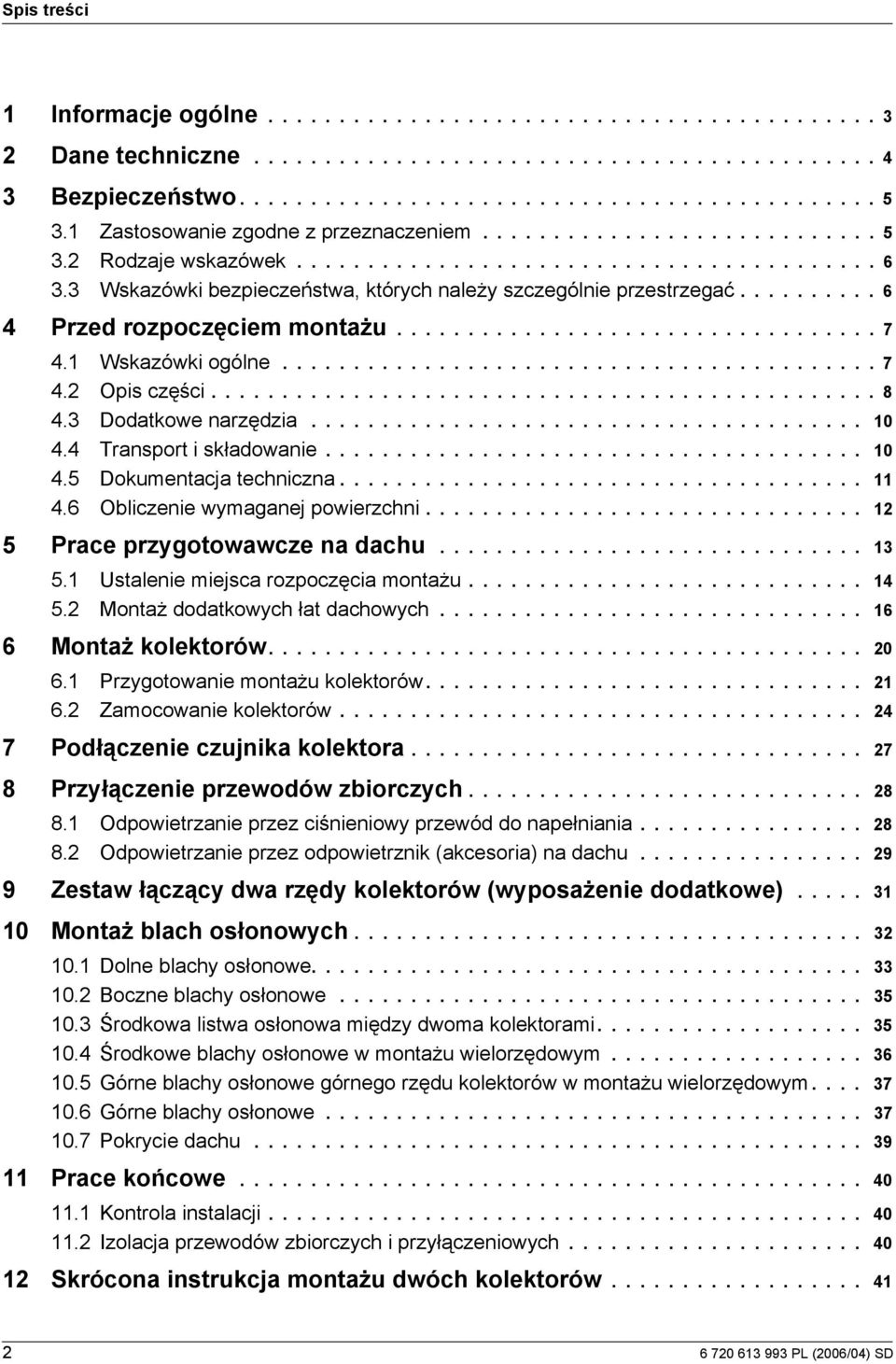

2 Sps treśc Informacje ogólne Dane technczne ezpeczeństwo Zastosowane zgodne z przeznaczenem Rodzaje wskazówek Wskazówk bezpeczeństwa, których należy szczególne przestrzegać Przed rozpoczęcem montażu Wskazówk ogólne Ops częśc Dodatkowe narzędza Transport składowane Dokumentacja technczna Oblczene wymaganej powerzchn Prace przygotowawcze na dachu Ustalene mejsca rozpoczęca montażu Montaż dodatkowych łat dachowych Montaż kolektorów Przygotowane montażu kolektorów Zamocowane kolektorów Podłączene czujnka kolektora Przyłączene przewodów zborczych Odpowetrzane przez cśnenowy przewód do napełnana Odpowetrzane przez odpowetrznk (akcesora) na dachu Zestaw łączący dwa rzędy kolektorów (wyposażene dodatkowe) Montaż blach osłonowych Dolne blachy osłonowe oczne blachy osłonowe Środkowa lstwa osłonowa mędzy dwoma kolektoram Środkowe blachy osłonowe w montażu welorzędowym Górne blachy osłonowe górnego rzędu kolektorów w montażu welorzędowym Górne blachy osłonowe Pokryce dachu Prace końcowe Kontrola nstalacj Izolacja przewodów zborczych przyłączenowych Skrócona nstrukcja montażu dwóch kolektorów PL (006/04) SD

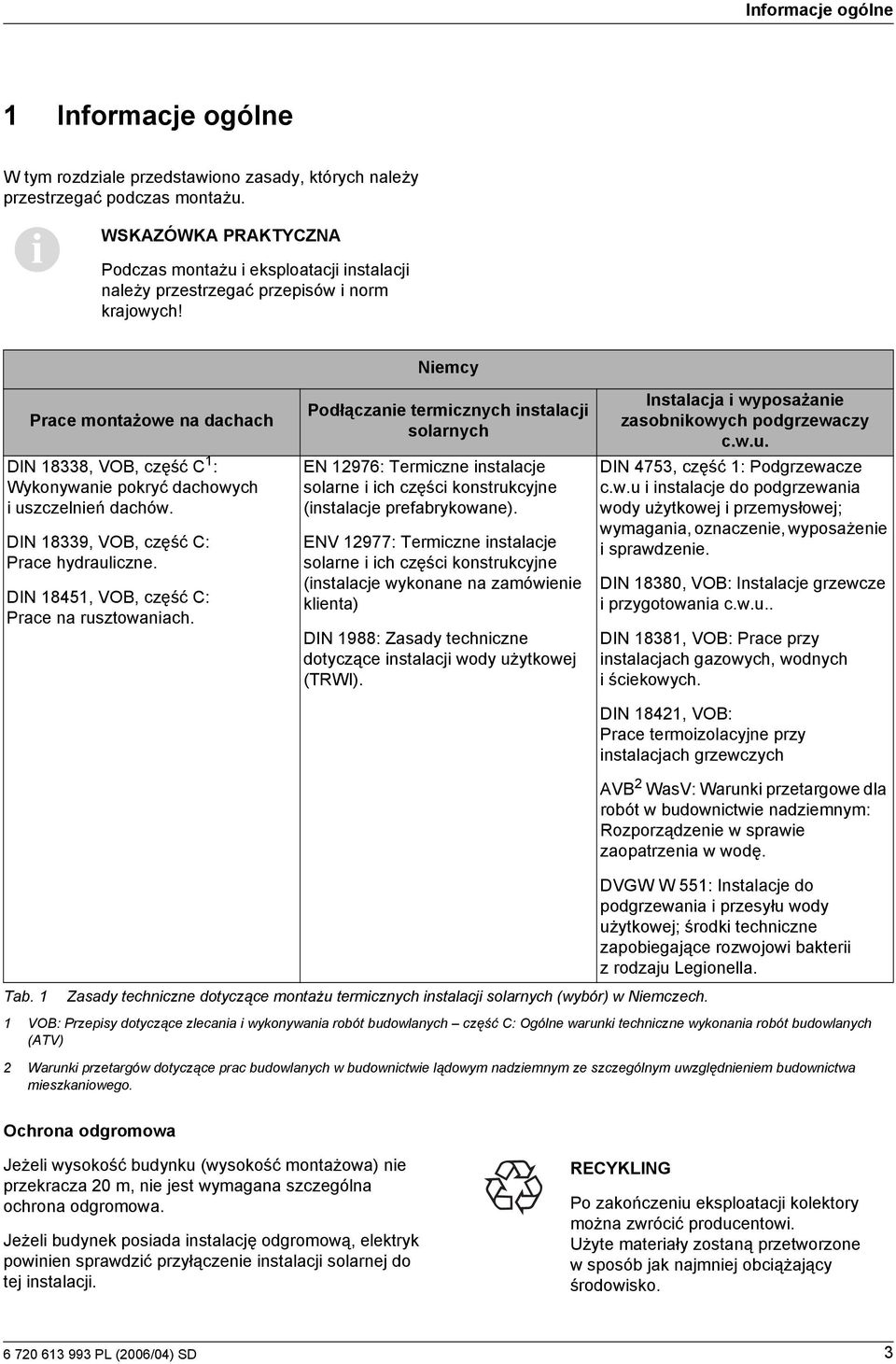

3 Informacje ogólne Informacje ogólne W tym rozdzale przedstawono zasady, których należy przestrzegać podczas montażu. Podczas montażu eksploatacj nstalacj należy przestrzegać przepsów norm krajowych! Nemcy Prace montażowe na dachach DIN 88, VO, część C : Wykonywane pokryć dachowych uszczelneń dachów. DIN 89, VO, część C: Prace hydraulczne. DIN 845, VO, część C: Prace na rusztowanach. Podłączane termcznych nstalacj solarnych EN 976: Termczne nstalacje solarne ch częśc konstrukcyjne (nstalacje prefabrykowane). ENV 977: Termczne nstalacje solarne ch częśc konstrukcyjne (nstalacje wykonane na zamówene klenta) DIN 988: Zasady technczne dotyczące nstalacj wody użytkowej (TRWI). Instalacja wyposażane zasobnkowych podgrzewaczy c.w.u. DIN 475, część : Podgrzewacze c.w.u nstalacje do podgrzewana wody użytkowej przemysłowej; wymagana, oznaczene, wyposażene sprawdzene. DIN 880, VO: Instalacje grzewcze przygotowana c.w.u.. DIN 88, VO: Prace przy nstalacjach gazowych, wodnych ścekowych. DIN 84, VO: Prace termozolacyjne przy nstalacjach grzewczych AV WasV: Warunk przetargowe dla robót w budownctwe nadzemnym: Rozporządzene w sprawe zaopatrzena w wodę. DVGW W 55: Instalacje do podgrzewana przesyłu wody użytkowej; środk technczne zapobegające rozwojow bakter z rodzaju Legonella. Tab. Zasady technczne dotyczące montażu termcznych nstalacj solarnych (wybór) w Nemczech. VO: Przepsy dotyczące zlecana wykonywana robót budowlanych część C: Ogólne warunk technczne wykonana robót budowlanych (ATV) Warunk przetargów dotyczące prac budowlanych w budownctwe lądowym nadzemnym ze szczególnym uwzględnenem budownctwa meszkanowego. Ochrona odgromowa Jeżel wysokość budynku (wysokość montażowa) ne przekracza 0 m, ne jest wymagana szczególna ochrona odgromowa. Jeżel budynek posada nstalację odgromową, elektryk pownen sprawdzć przyłączene nstalacj solarnej do tej nstalacj. RECYKLING Po zakończenu eksploatacj kolektory można zwrócć producentow. Użyte materały zostaną przetworzone w sposób jak najmnej obcążający środowsko PL (006/04) SD

4 Dane technczne Dane technczne FKC- Certyfkaty 006 DIN Długość Szerokość Wysokość Odstęp pomędzy kolektoram Tab. Dane technczne 070 mm 45 mm 90 mm 5 mm Pojemność absorbera, montaż ponowy V f 0,86 l Pojemność absorbera, montaż pozomy V f,5 l Powerzchna zewnętrzna (brutto) A G,7 m Powerzchna absorbera (netto), m Waga netto, montaż ponowy m 4 kg Waga netto, montaż pozomy m 4 kg Dopuszczalne nadcśnene robocze kolektora p max 6 bar PL (006/04) SD

5 ezpeczeństwo ezpeczeństwo Rozdzał ten przedstawa wskazówk bezpeczeństwa, których należy przestrzegać, aby zapewnć bezpeczną bezawaryjna pracę układu solarnego. Wskazówk bezpeczeństwa oraz wskazówk praktyczne odnoszące sę do poszczególnych czynnośc montażowych znajdują sę bezpośredno obok opsów tych czynnośc. Przed rozpoczęcem prac montażowych należy dokładne zapoznać sę ze wskazówkam dotyczącym bezpeczeństwa. Neprzestrzegane tych wskazówek może stanowć zagrożene dla zdrowa, a nawet życa ludzkego oraz prowadzć do szkód materalnych środowskowych. Uwag do nstrukcj W tej nstrukcj montażu przedstawono ważne nformacje dotyczące bezpecznego właścwego montażu zestawu kolektorów w połac dachu oraz przyłącza hydraulcznego.. Zastosowane zgodne z przeznaczenem Opsany w nnejszej nstrukcj zestaw montażowy przeznaczony jest do montażu termcznych kolektorów słonecznych (montaż ponowy pozomy) na dachach skośnych o pochylenu od 5 do 65. Warunk eksploatacj System można montować wyłączne na dachach o odpowednej wytrzymałośc. W raze wątplwośc należy zwrócć sę do specjalsty od statyk budowl lub dekarza. Dopuszczalne obcążene śnegem dla zestawu montażowego wynos,8 kn/m maksymalna wysokość montażowa 0 m. Rysunk przedstawone w tej nstrukcj pokazują ponowy montaż kolektorów. Różnce pomędzy montażem ponowym a pozomym zostały odpowedno opsane. Całość dokumentacj techncznej podlega obowązkow przechowywana. Producent udostępna ją do wglądu na życzene. Czynnośc opsane w tej nstrukcj montażu mogą wykonywać tylko osoby posadające odpowedne kwalfkacje w zakrese nstalacj gazowych wodnych. Aby samodzelne wykonywać opsane czynnośc montażowe, trzeba posadać fachową wedzę. Instrukcję montażu należy przekazać klentow. Instalator pownen objaśnć klentow sposób dzałana obsług urządzena PL (006/04) SD 5

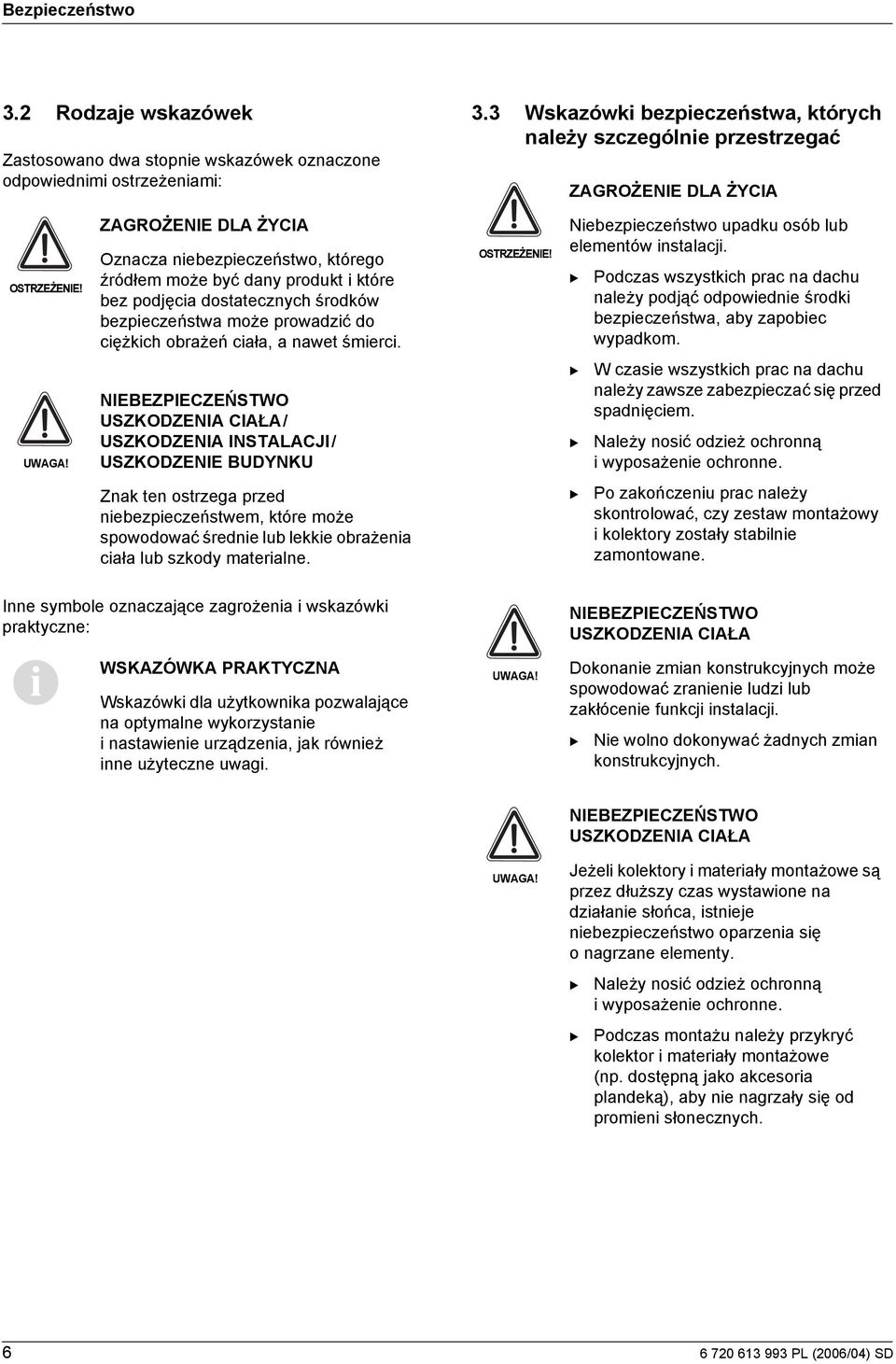

6 ezpeczeństwo. Rodzaje wskazówek Zastosowano dwa stopne wskazówek oznaczone odpowednm ostrzeżenam:. Wskazówk bezpeczeństwa, których należy szczególne przestrzegać ZAGROŻENIE DLA ŻYCIA OSTRZEŻENIE! ZAGROŻENIE DLA ŻYCIA Oznacza nebezpeczeństwo, którego źródłem może być dany produkt które bez podjęca dostatecznych środków bezpeczeństwa może prowadzć do cężkch obrażeń cała, a nawet śmerc. OSTRZEŻENIE! Nebezpeczeństwo upadku osób lub elementów nstalacj. Podczas wszystkch prac na dachu należy podjąć odpowedne środk bezpeczeństwa, aby zapobec wypadkom. UWAGA! NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA/ USZKODZENIA INSTALACJI/ USZKODZENIE UDYNKU W czase wszystkch prac na dachu należy zawsze zabezpeczać sę przed spadnęcem. Należy nosć odzeż ochronną wyposażene ochronne. Znak ten ostrzega przed nebezpeczeństwem, które może spowodować średne lub lekke obrażena cała lub szkody materalne. Po zakończenu prac należy skontrolować, czy zestaw montażowy kolektory zostały stablne zamontowane. Inne symbole oznaczające zagrożena wskazówk praktyczne: Wskazówk dla użytkownka pozwalające na optymalne wykorzystane nastawene urządzena, jak równeż nne użyteczne uwag. UWAGA! NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA Dokonane zman konstrukcyjnych może spowodować zranene ludz lub zakłócene funkcj nstalacj. Ne wolno dokonywać żadnych zman konstrukcyjnych. UWAGA! NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA Jeżel kolektory materały montażowe są przez dłuższy czas wystawone na dzałane słońca, stneje nebezpeczeństwo oparzena sę o nagrzane elementy. Należy nosć odzeż ochronną wyposażene ochronne. Podczas montażu należy przykryć kolektor materały montażowe (np. dostępną jako akcesora plandeką), aby ne nagrzały sę od promen słonecznych PL (006/04) SD

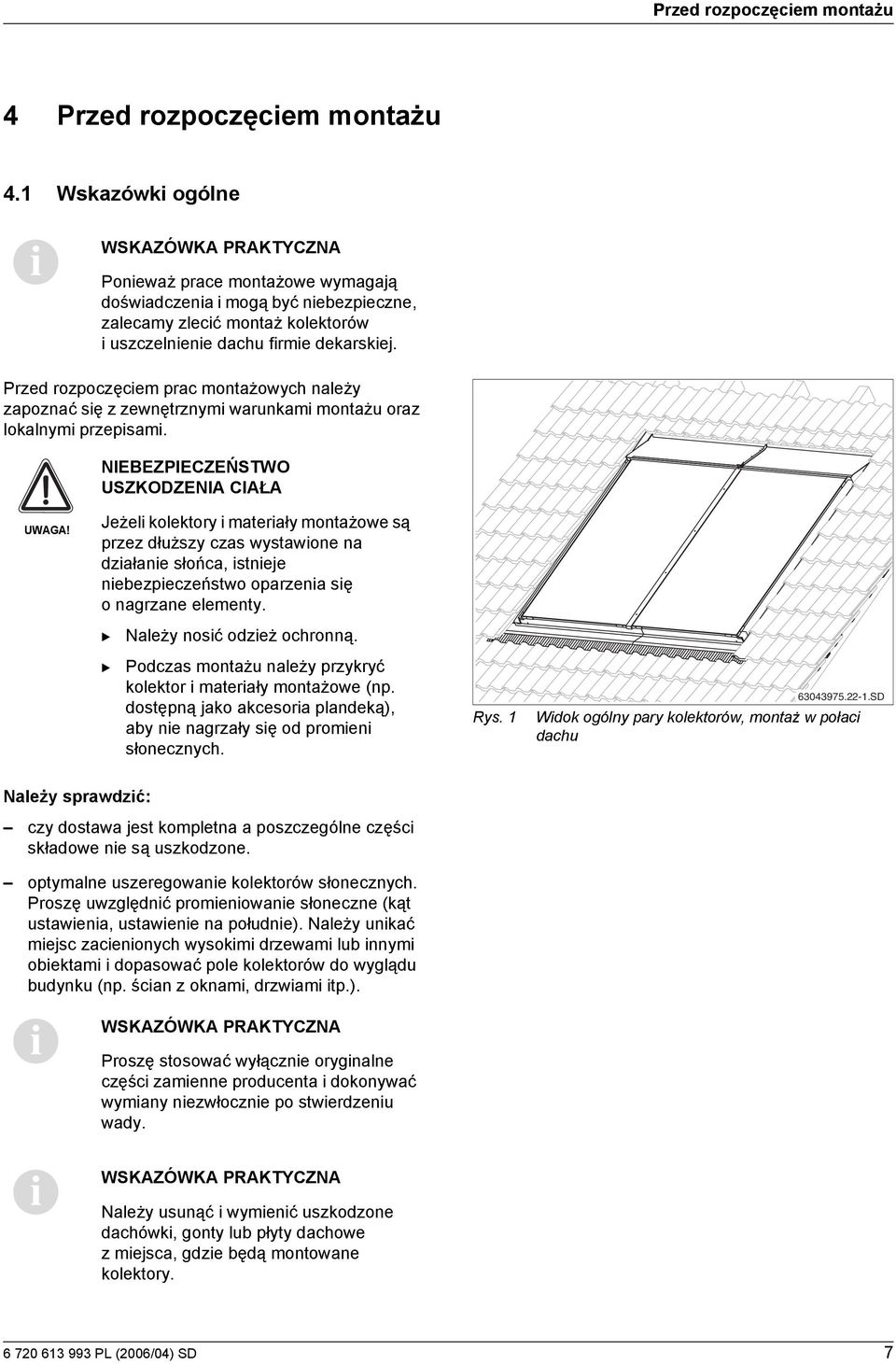

7 Przed rozpoczęcem montażu 4 Przed rozpoczęcem montażu 4. Wskazówk ogólne Poneważ prace montażowe wymagają dośwadczena mogą być nebezpeczne, zalecamy zlecć montaż kolektorów uszczelnene dachu frme dekarskej. Przed rozpoczęcem prac montażowych należy zapoznać sę z zewnętrznym warunkam montażu oraz lokalnym przepsam. NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA UWAGA! Jeżel kolektory materały montażowe są przez dłuższy czas wystawone na dzałane słońca, stneje nebezpeczeństwo oparzena sę o nagrzane elementy. Należy nosć odzeż ochronną. Podczas montażu należy przykryć kolektor materały montażowe (np. dostępną jako akcesora plandeką), aby ne nagrzały sę od promen słonecznych. Rys SD Wdok ogólny pary kolektorów, montaż w połac dachu Należy sprawdzć: czy dostawa jest kompletna a poszczególne częśc składowe ne są uszkodzone. optymalne uszeregowane kolektorów słonecznych. Proszę uwzględnć promenowane słoneczne (kąt ustawena, ustawene na połudne). Należy unkać mejsc zacenonych wysokm drzewam lub nnym obektam dopasować pole kolektorów do wyglądu budynku (np. ścan z oknam, drzwam tp.). Proszę stosować wyłączne orygnalne częśc zamenne producenta dokonywać wymany nezwłoczne po stwerdzenu wady. Należy usunąć wymenć uszkodzone dachówk, gonty lub płyty dachowe z mejsca, gdze będą montowane kolektory PL (006/04) SD 7

8 Przed rozpoczęcem montażu 4. Ops częśc 4.. Zestaw do montażu kolektorów Zestawy montażowe służą do mocowana kolektorów uszczelnena dachów. Dolne blachy montażowe (rys., poz. 6, 9 0) mogą być montowane na dachach krytych gontem/łupkem bez ołowanego fartucha ochronnego. Do zamontowana kolektorów w klku rzędach koneczne są zestawy podstawowe rozbudowujące, które należy zamówć osobno Rys SD zestaw podstawowy do kolektorów zewnętrznych zestaw rozbudowujący do środkowego kolektora (montaż ponowy, jeden rząd) Zestaw podstawowy do dwóch zewnętrznych kolektorów w jednym rzędze (rys. ): Zestaw rozszerzony, dla wszystkch pozostałych kolektorów (rys. ): Poz. : Górna blacha osłonowa, lewa strona Poz. : Górna blacha osłonowa, środek Poz. : Górna blacha osłonowa, prawa strona Poz. 4: Zaczep (w tym 4 zapasowe) 6 Poz. 4: Zaczep Poz. 7: Lstwa do mocowana profl podtrzymujących Poz. 5: oczna blacha osłonowa, prawa strona Poz. 8: Profl podtrzymujący (montaż pozomy: ) Poz. 6: Dolna blacha osłonowa, prawa strona Poz. 9: Dolna blacha osłonowa, środek Poz. 7: Lstwa do mocowana profl podtrzymujących Poz. : Rolka taśmy uszczelnającej Poz. 8: Profl podtrzymujący (montaż pozomy: 6 ) 4 Poz. 4: Docskacz dwustronny Poz. 0: Dolna blacha osłonowa, lewa strona Poz. 5: Lstwa osłonowa Poz. : Rolka taśmy uszczelnającej Poz. : oczna blacha osłonowa, lewa strona Poz. 9: Nakładka dachówkowa Poz. : Podkładka, lewa strona Poz. 4: Docskacz dwustronny Poz. 5: Lstwa osłonowa Poz. 6: Śruba 6 40 z podkładką 6 Poz. 7: Docskacz jednostronny 6 Poz. 8: Podkładka, prawa strona Poz. 9: Nakładka dachówkowa PL (006/04) SD

9 Przed rozpoczęcem montażu 4.. Połączene hydraulczne Do wykonana połączena hydraulcznego potrzebny jest zestaw przyłączenowy oraz zestaw łączący dwa kolektory Rys. 0 Zestaw przyłączenowy łączący (rysunek z kolektoram ponowym) SD Zestaw przyłączenowy, do każdego pola kolektorów (rys. ) Poz. : Opaska zacskowa ( na zapas) 5 Poz. 7: Końcówka węża R¾ z perścenem Poz. : Nakrętka złączkowa G zacskowym 8 mm Poz. 4: Perśceń zacskowy Poz. 8: Zaślepka Poz. 5: Złączka kolankowa Poz. 9: Wąż nstalacj solarnej o dł. 55 mm Poz. 6: Wąż nstalacj solarnej o dł. 000 mm Poz. 0: Złącze gwntowe do czujnka kolektora Poz. : Klucz SW5 Zestaw łączący kolektory, dla każdego kolektora (z dwoma narożnkam ochronnym, rys. 4 ) Poz. : Wąż nstalacj solarnej o dł. 95 mm Poz. : Zacskowa opaska sprężysta 4 Rys SD Dwa narożnk ochronne jeden zestaw łączący PL (006/04) SD 9

10 Przed rozpoczęcem montażu 4. Dodatkowe narzędza Pozomca Sznur murarsk Podnośnk przyssawkowy Kamzelka z lną zabezpeczającą Materał do zazolowana rur Rusztowane Drabna dekarska lub sprzęt do prac komnarskch Dźwg lub wcągarka Wkrętarka wertarka akumulatorowa (Ø 4 mm) Klucz płask SW0 (włączne z przedłużką o dł. 80 mm) Klucz SW8 4.4 Transport składowane Wszystke częśc dostarczane są w ochronnych opakowanach transportowych. Opakowane transportowe należy usunąć zgodne z wymaganam ochrony środowska. Ochrona przyłączy kolektora podczas transportu Przyłącza kolektora chronone są przed uszkodzenem za pomocą kapturków z tworzywa sztucznego. USZKODZENIE INSTALACJI UWAGA! jeżel powerzchne uszczelnające zostaną uszkodzone. Nakładk z tworzywa sztucznego należy zdjąć (rys. 5, poz. ) bezpośredno przed montażem. Składowane Kolektory mogą być składowane wyłączne w suchym mejscu. Kolektory składowane na wolnym powetrzu muszą być zabezpeczone przed deszczem. Rys SD Plastkowe kapturk na przyłączach kolektorów PL (006/04) SD

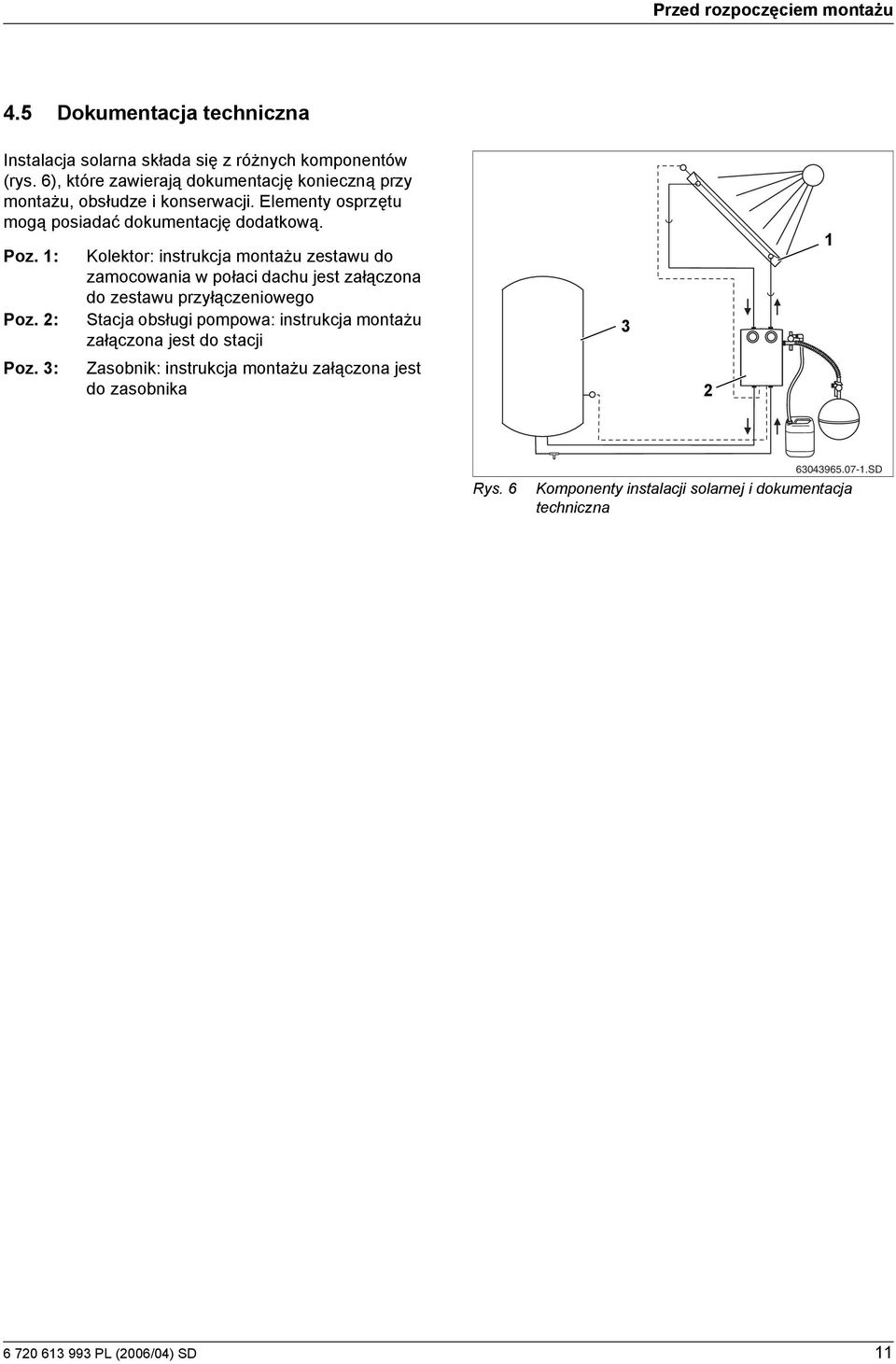

11 Przed rozpoczęcem montażu 4.5 Dokumentacja technczna Instalacja solarna składa sę z różnych komponentów (rys. 6), które zawerają dokumentację koneczną przy montażu, obsłudze konserwacj. Elementy osprzętu mogą posadać dokumentację dodatkową. Poz. : Poz. : Poz. : Kolektor: nstrukcja montażu zestawu do zamocowana w połac dachu jest załączona do zestawu przyłączenowego Stacja obsług pompowa: nstrukcja montażu załączona jest do stacj Zasobnk: nstrukcja montażu załączona jest do zasobnka Rys SD Komponenty nstalacj solarnej dokumentacja technczna PL (006/04) SD

12 Przed rozpoczęcem montażu 4.6 Oblczene wymaganej powerzchn Powerzchna o ponższych wymarach jest mnmalną powerzchną wymaganą do montażu. Wymar A Powerzchna koneczna do zamontowana pola kolektora oraz blach osłonowych. Wymar C Co najmnej dwa rzędy dachówek do kalency lub komna. W przypadku nezachowana tego odstępu stneje ryzyko zwłaszcza w przypadku dachówek układanych "na mokro" uszkodzena pokryca dachu w strefe kalency. Wymar D Występ dachu wraz z gruboścą ścany szczytowej. Wymar E Rys. 7 Koneczne wymary SD Wymar E wynos przynajmnej 0 cm, zachowane tego wymaru jest koneczne do zamontowana przewodów przyłączenowych na poddaszu u dołu. Wymar F Wymar F wynos przynajmnej 40 cm, zachowane tego wymaru jest koneczne do zamontowana przewodów przyłączenowych na poddaszu u góry. Powerzchna koneczna do ponowego montażu kolektorów: Powerzchna koneczna do pozomego montażu kolektorów: Ilość kolektorów Wymar A Wymar Ilość kolektorów Wymar A Wymar,67 m,80 m 4,5 m,87 m,84 m,80 m 6,6 m,87 m 4 5,0 m,80 m 4 8,7 m,87 m 5 6,8 m,80 m 5 0,80 m,87 m 6 7,4 m,80 m 6,90 m,87 m 7 8,5 m,80 m 7 4,99 m,87 m 8 9,69 m,80 m 8 7,09 m,87 m 9 0,86 m,80 m 9 8,96 m,87 m 0,0 m,80 m 0,8 m,87 m Tab. Powerzchna wymagana do ponowego montażu kolektorów (oraz blach osłonowych) Tab. 4 Powerzchna wymagana do pozomego montażu kolektorów (oraz blach osłonowych) PL (006/04) SD

13 Prace przygotowawcze na dachu 5 Prace przygotowawcze na dachu ZAGROŻENIE DLA ŻYCIA OSTRZEŻENIE! W czase wszystkch prac na dachu należy zawsze zabezpeczać sę przed spadnęcem. NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA OSTRZEŻENIE! Nebezpeczeństwo upadku osób lub elementów nstalacj. Podczas wszystkch prac na dachu należy podjąć odpowedne środk bezpeczeństwa, aby zapobec wypadkom. Należy nosć odzeż ochronną wyposażene ochronne. Zdjąć dachówk z mejsca, w którym będze montowane pole kolektorów (tab. tab. 4) oraz dachówk z dodatkowych rzędów, tak aby można było wygodne stanąć PL (006/04) SD

14 Prace przygotowawcze na dachu 5. Ustalene mejsca rozpoczęca montażu Na początku należy dokładne ustalć mejsce, w którym należy rozpocząć montaż. Mejsce rozpoczęca montażu w pozome Zmerzyć wymar X (odstęp mędzy dachówkam znajdującym sę na bocznych blachach osłonowych, rys. 8, poz. ) na dachu przeneść go na dach. Jeżel to możlwe, dachówk należy cąć tylko z prawej strony pola kolektorów zawsze w zagłębenu pofalowana. Po przecęcu dachówk pownna zostać przynajmnej jej połowa. Mejsce rozpoczęca montażu w pone Przy uwzględnenu wymaru (rys. 8) wyznaczyć najnższy rząd dachówek do wycęca (rys. 8, poz. ). Jeżel trzeba skrócć dachówk, to można cąć tylko górne dachówk (przycęca należy dokonać po zamontowanu blach osłonowych). Ilość Wymar A Wymar X kolektorów ponowo pozomo ponowo pozomo,50 m,4 m, m,4 m,67 m 4,5 m,49 m 4,4 m,84 m 6,6 m,66 m 6,4 m 4 5,0 m 8,7 m 4,8 m 8,5 m 5 6,8 m 0,80 m 6,00 m 0,6 m 6 7,4 m,90 m 7, m,7 m 7 8,5 m 4,99 m 8,4 m 4,8 m 8 9,69 m 7,09 m 9,5 m 6,9 m 9 0,86 m 8,96 m 0,68 m 8,78 m 0,0 m,8 m,85 m,0 m Tab. 5 Szerokość pola kolektorów z blacham osłonowym (wymar A) odstępem mędzy dachówkam (wymar X) włączne Ilość Wymar rzędów ponowo pozomo,80 m,87 m 5,0 m,7 m 7,5 m 4,47 m 4 9,47 m 5,77 m Tab. 6 Wysokość pola kolektora wraz z blachą osłonową (wymar ) PL (006/04) SD

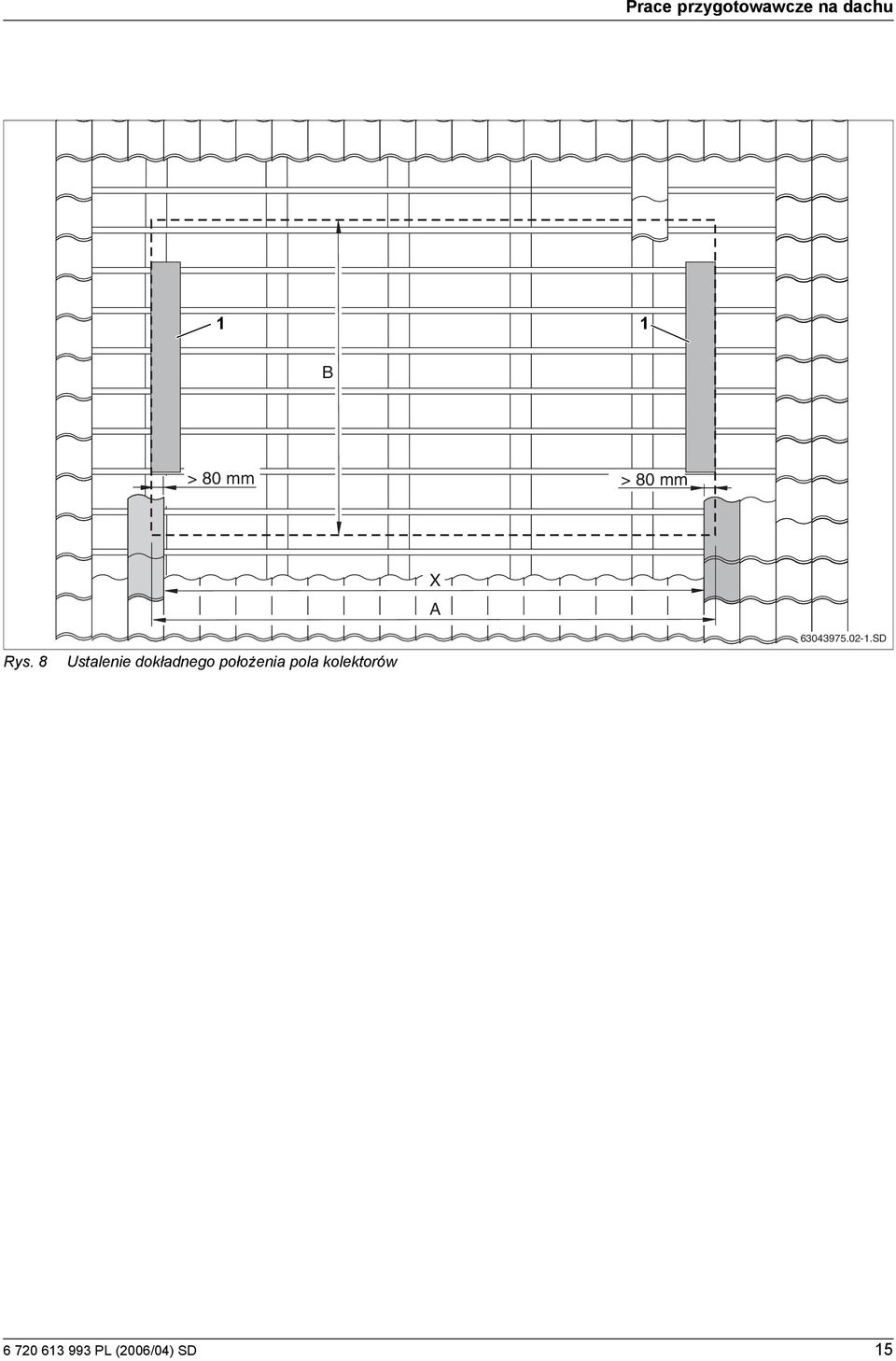

15 Prace przygotowawcze na dachu > 80 mm > 80 mm X A Rys. 8 Ustalene dokładnego położena pola kolektorów SD PL (006/04) SD 5

16 Prace przygotowawcze na dachu 5. Montaż dodatkowych łat dachowych Do ułożena blach osłonowych oraz kolektorów potrzebne będą dodatkowe łaty dachowe tej samej wysokośc jak stnejące. Zamast montować dodatkowe łaty dachowe, można nadać właścwy wymar stnejącym łatom dachowym tam, gdze ma być zamontowane pole kolektorów. W tej nstrukcj opsano montaż z dodatkowym łatam dachowym. Długość dodatkowych łat dachowych Mnmalna długość dodatkowych łat (rys. 9, poz. ) odpowada szerokośc pola kolektorowego (tab. 5, str. 4, wymar A) plus ok. 0 cm na boczne zaczepy (rys. 9, poz. ). USZKODZENIE UDYNKU UWAGA! wskutek neszczelnośc dachu. Łaty przymocować na połączenach do krokw lub połączyć je dobrze, np. przykręcając je do stnejących łat dachowych (rys. 9, poz. rys., poz. ). > 80 mm X A SD Rys. 9 Poz. : Poz. : Poz. : Długość dodatkowych łat dachowych (tutaj: perwsza łata na dole z proflem podtrzymującym) Zaczep Dodatkowe łaty dachowe Połączene dodatkowych łat dachowych PL (006/04) SD

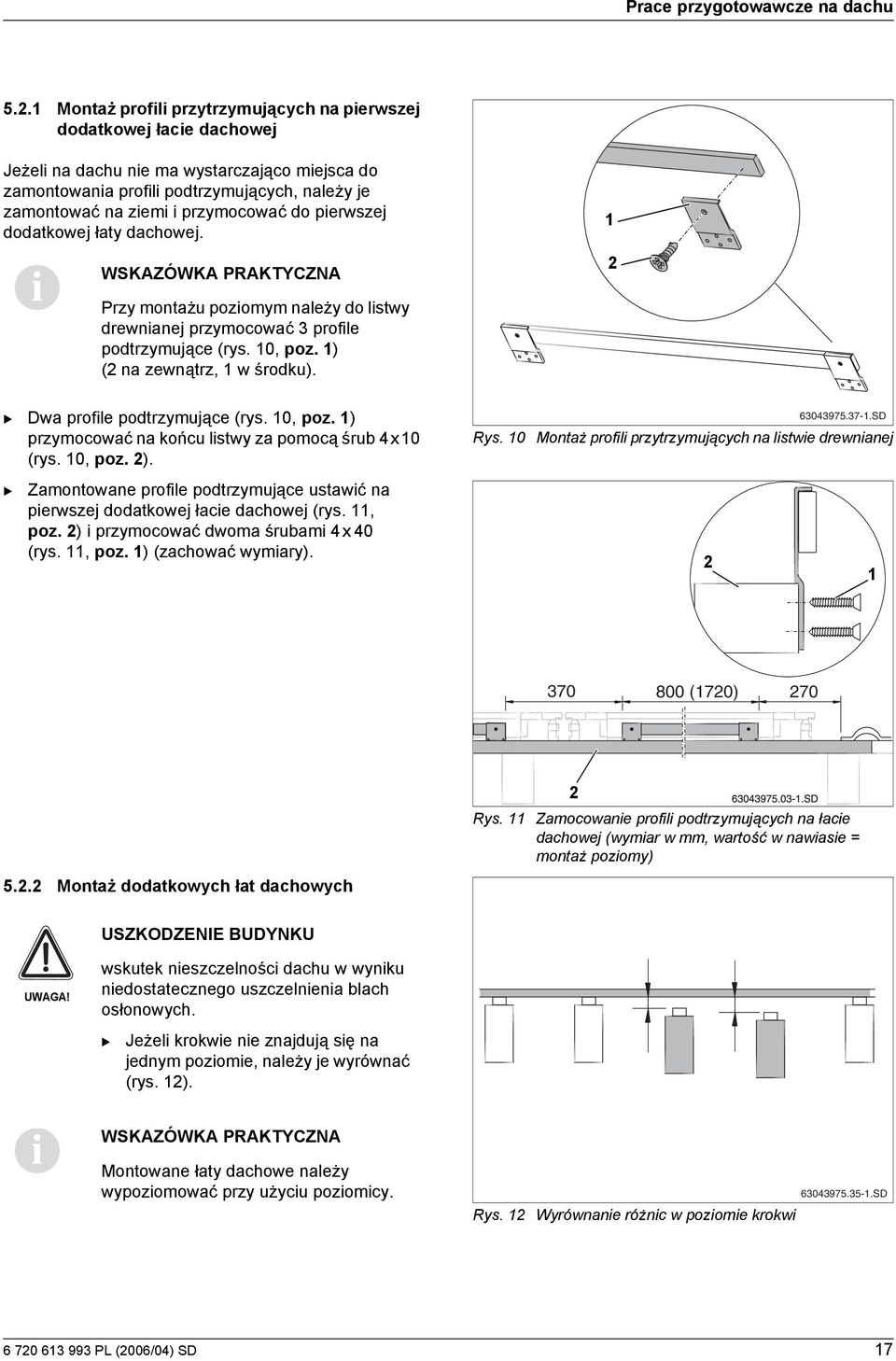

17 Prace przygotowawcze na dachu 5.. Montaż profl przytrzymujących na perwszej dodatkowej łace dachowej Jeżel na dachu ne ma wystarczająco mejsca do zamontowana profl podtrzymujących, należy je zamontować na zem przymocować do perwszej dodatkowej łaty dachowej. Dwa profle podtrzymujące (rys. 0, poz. ) przymocować na końcu lstwy za pomocą śrub 4x0 (rys. 0, poz. ). Przy montażu pozomym należy do lstwy drewnanej przymocować profle podtrzymujące (rys. 0, poz. ) ( na zewnątrz, w środku). Zamontowane profle podtrzymujące ustawć na perwszej dodatkowej łace dachowej (rys., poz. ) przymocować dwoma śrubam 4x 40 (rys., poz. ) (zachować wymary) SD Rys. 0 Montaż profl przytrzymujących na lstwe drewnanej (70) Montaż dodatkowych łat dachowych Rys. Zamocowane profl podtrzymujących na łace dachowej (wymar w mm, wartość w nawase = montaż pozomy) USZKODZENIE UDYNKU UWAGA! wskutek neszczelnośc dachu w wynku nedostatecznego uszczelnena blach osłonowych. Jeżel krokwe ne znajdują sę na jednym pozome, należy je wyrównać (rys. ). Montowane łaty dachowe należy wypozomować przy użycu pozomcy. Rys. Wyrównane różnc w pozome krokw SD PL (006/04) SD 7

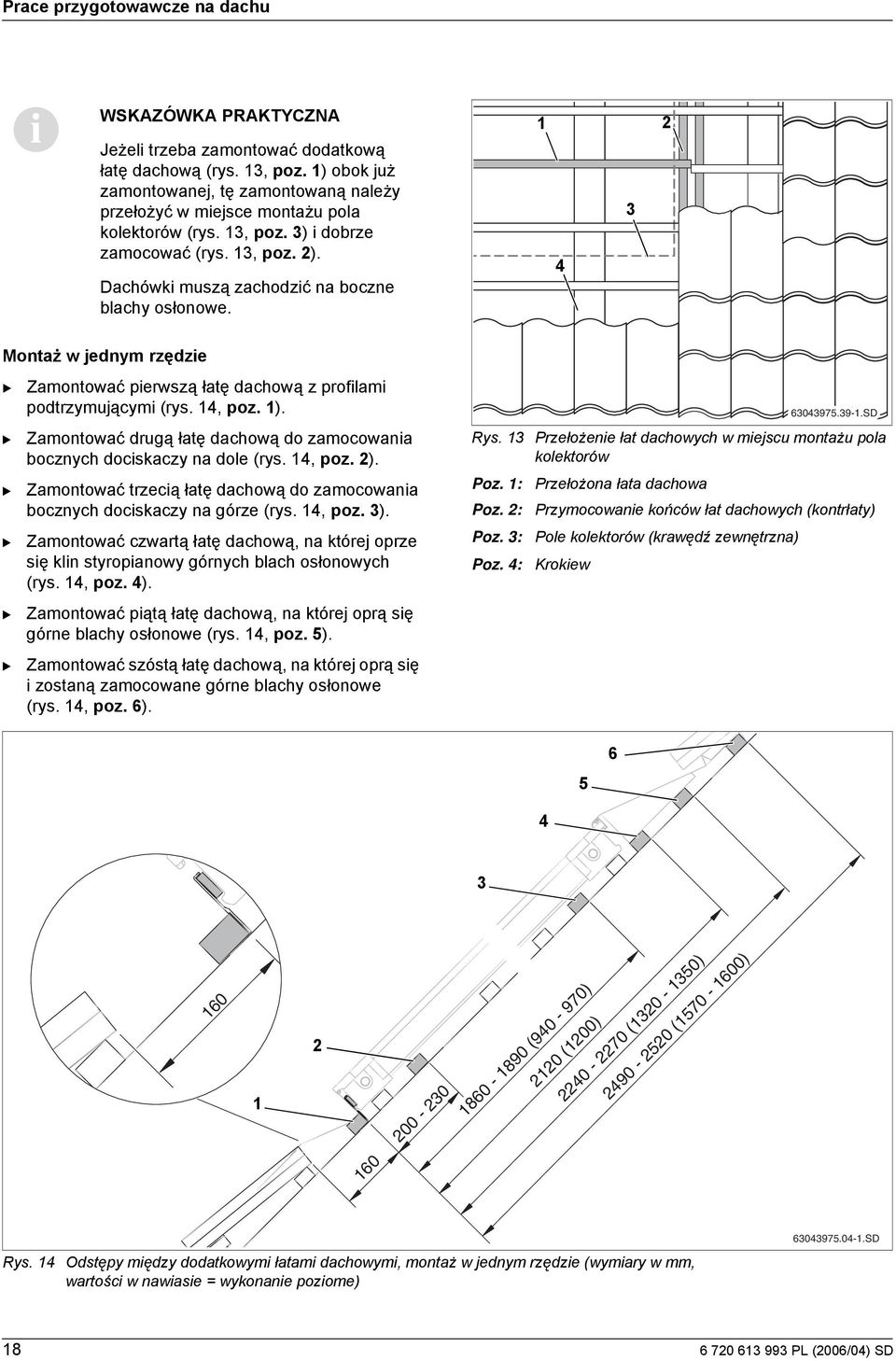

18 Prace przygotowawcze na dachu Jeżel trzeba zamontować dodatkową łatę dachową (rys., poz. ) obok już zamontowanej, tę zamontowaną należy przełożyć w mejsce montażu pola kolektorów (rys., poz. ) dobrze zamocować (rys., poz. ). Dachówk muszą zachodzć na boczne blachy osłonowe. 4 Montaż w jednym rzędze Zamontować perwszą łatę dachową z proflam podtrzymującym (rys. 4, poz. ). Zamontować drugą łatę dachową do zamocowana bocznych docskaczy na dole (rys. 4, poz. ). Zamontować trzecą łatę dachową do zamocowana bocznych docskaczy na górze (rys. 4, poz. ). Zamontować czwartą łatę dachową, na której oprze sę kln styropanowy górnych blach osłonowych (rys. 4, poz. 4). Zamontować pątą łatę dachową, na której oprą sę górne blachy osłonowe (rys. 4, poz. 5). Zamontować szóstą łatę dachową, na której oprą sę zostaną zamocowane górne blachy osłonowe (rys. 4, poz. 6) SD Rys. Przełożene łat dachowych w mejscu montażu pola kolektorów Poz. : Przełożona łata dachowa Poz. : Przymocowane końców łat dachowych (kontrłaty) Poz. : Pole kolektorów (krawędź zewnętrzna) Poz. 4: Krokew ( ) 0 (00) (0-50) ( ) Rys. 4 Odstępy mędzy dodatkowym łatam dachowym, montaż w jednym rzędze (wymary w mm, wartośc w nawase = wykonane pozome) SD PL (006/04) SD

19 Prace przygotowawcze na dachu Montaż w klku rzędach Łaty dachowe w perwszym rzędze należy zamontować tak samo, jak w przypadku montażu w jednym rzędze (rys. 4). W dolnym rzędze odpada 5 6 łata. Czwarta dodatkowa łata dachowa do kolektorów montowanych w jednym rzędze jest jednocześne perwszą łatą dachową rzędu znajdującego sę wyżej (rys. 5, poz. ) służy do zamontowana płytk podtrzymującej górny rząd kolektorów. Zamontować drugą łatę dachową do zamocowana bocznych docskaczy (rys. 5, poz. ). Zamontować trzecą łatę dachową do zamocowana bocznych docskaczy na górze (rys. 5, poz. ). Zamontować czwartą łatę dachową, na której oprze sę kln styropanowy górnych blach osłonowych (rys. 5, poz. 4). Zamontować pątą łatę dachową, na której oprą sę górne blachy osłonowe (rys. 5, poz. 5) Zamontować szóstą łatę dachową, na której oprą sę zostaną zamocowane górne blachy osłonowe (rys. 5, poz. 6) (990-00) 0 (90) (40-440) (60-660) Rys. 5 Odstępy mędzy dodatkowym łatam dachowym, montaż w klku rzędach (wymary w mm, wartośc w nawasach = montaż pozomy) SD PL (006/04) SD 9

20 Montaż kolektorów 6 Montaż kolektorów Rozpoczynając montaż kolektorów, należy przestrzegać następujących wskazówek bezpeczeństwa oraz zaleceń praktycznych. ZAGROŻENIE DLA ŻYCIA OSTRZEŻENIE! Nebezpeczeństwo upadku osób lub elementów nstalacj. Podczas wszystkch prac na dachu należy podjąć odpowedne środk bezpeczeństwa, aby zapobec wypadkom. W czase wszystkch prac na dachu należy zawsze zabezpeczać sę przed spadnęcem. Należy nosć odzeż ochronną wyposażene ochronne. Rys. 6 Dwa zamontowane kolektory SD Po zakończenu prac należy skontrolować, czy zestaw montażowy kolektory zostały stablne zamontowane. USZKODZENIE INSTALACJI UWAGA! jeżel powerzchne uszczelnające zostaną uszkodzone. Nakładk z tworzywa sztucznego należy zdjąć z przyłączy kolektora bezpośredno przed montażem. Przy montażu korzystać należy zurządzena podnośnkowego umeszczonego na dachu lub z - punktowych przyssawek transportowych o dostateczne dużej nośnośc lub dostępnych jako wyposażene dodatkowe specjalnych uchwytów transportowych (ułatwają podnoszene). Nezabezpeczone kolektory mogą spaść podczas transportu lub montażu PL (006/04) SD

21 Montaż kolektorów 6. Przygotowane montażu kolektorów Przed przystąpenem do właścwego montażu na dachu, wstępne można zmontować elementy nstalacj na zem, co usprawn prace wykonywane na dachu. Aby zabezpeczyć węże solarne należy zamontować opask zacskowe z perścenem. USZKODZENIE INSTALACJI UWAGA! w wynku neszczelnośc węży nstalacj solarnej. Opask zacskowe (rys. 7, poz. ) muszą sę znaleźć we właścwym mejscu przed docągnęcem perścena (rys. 7, poz. ). Późnejsze luzowane opasek w celu przesunęca może zmnejszyć słę mocowana opasek. Rys. 7 Opaska zacskowa z perścenem zamontowana wstępne na zaślepkach SD NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA UWAGA! Perśceń można docągać tylko wtedy, jeżel opaska znajduje sę na wężu. Połączene hydraulczne w układze "Tchelmanna" Orurowane kolektora należy przyłączyć w układze Tchelmanna. Dzęk temu do każdego z kolektorów doprowadzany jest tak sam strumeń objętoścowy (rys. 8). Przewód zaslający może być usytuowany z prawej (rys. 8) lub lewej strony u góry (rys. 9). W tej nstrukcj przewód zaslający przedstawono po strone prawej. Kolektory muszą być zamontowane w tak sposób, aby przepusty do montażu czujnków kolektora znajdowały sę u góry (rys. 9, poz. ) SD Rys. 8 Przyłącze hydraulczne przewód zaslający z prawej strony Poz. : Wąż nstalacj solarnej o dł. 95 mm Poz. : Wąż nstalacj solarnej, 55 mm oraz zaślepka Poz. : Przewód zaslana Poz. 4: Przewód powrotu 4 Jeżel nstalacja solarna będze odpowetrzana przy pomocy odpowetrznka automatycznego (akcesora) umeszczonego w jej najwyższym punkce, to przewód zaslana należy poprowadzć ze wznosem w kerunku odpowetrznka, a przewód powrotu ze wznosem do pola kolektorów SD Rys. 9 Przyłącze hydraulczne przewód zaslający z lewej strony PL (006/04) SD

22 Montaż kolektorów 6.. Montaż zestawu łączącego Połączene hydraulczne dwóch kolektorów wykonywane jest przy użycu zestawu łączącego (wąż nstalacj solarnej o dł. 95 mm opasek zacskowych znarożnków ochronnych). Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. Wsunąć węże solarne o długośc 95 mm (rys. 0, poz. ) na prawe przyłącza drugego każdego następnego kolektora. Jeżel temperatura otoczena jest nska, węże solarne można włożyć do gorącej wody, to ułatw montaż. Na rysunkach przedstawono zestaw łączący z perwszym kolektorem zamontowanym po prawej strone. Opask zacskowe (rys. 0, poz. ) nasunąć na wąż solarny (druga opaska umożlwa późnejsze przyłączene następnego kolektora). Jeżel opaska zacskowa osadzona jest prawdłowo należy docągnąć ją co wzmocn połączene (rys. 0, poz. ). Rys. 0 Wstępny montaż zestawu łączącego SD 6.. Montaż zaślepk W celu podłączena pola kolektorów ne wykorzystuje sę wszystkch przyłączy. Newykorzystane przyłącza należy zaślepć. Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. Założyć węże solarne o dł. 55 mm (rys., poz. ) z zamontowanym wstępne zaślepkam na obydwa wolne przyłącza pola kolektorowego. Jeżel opask zacskowe osadzone są prawdłowo, należy docągnąć perśceń co wzmocn połączene. Rys. Montaż zaślepk opask zacskowej Poz. : Opaska zacskowa Poz. : Wąż nstalacj solarnej o dł. 55 mm Poz. : Zaślepka SD PL (006/04) SD

23 Montaż kolektorów 6.. Montaż złączek kolankowych do przewodów zborczych Przed wykonanem przyłącza do przewodów zborczych należy zamontować końcówk kątowe. Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. Nakrętk złączkowe (rys., poz. ) wsunąć na przyłącze kolektora. Perśceń zacskowy (rys., poz. ) włożyć za szerszą część przyłącza kolektora ścsnąć. Końcówkę kątową z orngem (rys., poz. ) ustawć przykręcć nakrętką złączkową Włożene taśmy uszczelnającej do ramy kolektora Rys. Montaż złączek kolankowych SD Połączena bocznych dolnych blach osłonowych z kolektoram (rys., poz. ) należy uszczelnć taśmą uszczelnającą. Wyczyścć rowek pod uszczelkę w kolektorze. Zdjąć folę ochronną z taśmy uszczelnającej. Taśmę uszczelnającą (rys., poz. ) włożyć klejącą stroną do rowka na krawędz zewnętrznych kolektorów każdego kolektora na dole (rys., poz. ) zakładając równeż łącznk kątowy (rys., poz. ). Po montażu taśma uszczelnająca powol pęczneje. Rys. Tył kolektora SD PL (006/04) SD

24 Montaż kolektorów 6. Zamocowane kolektorów Układane kolektorów należy rozpocząć od prawej strony. 6.. Ułożene perwszego kolektora Wsunąć perwszy kolektor (rys. 4, poz. ) w profl podtrzymujący ustawć 80 mm od zewnętrznej dachówk (w raze potrzeby ucąć ją) (rys. 4, poz. ). 80 mm SD Rys. 4 Ułożene przykręcene perwszego kolektora Lekko uneść kolektor włożyć podkładk z prawej strony (rys. 5, poz. ) na dodatkową łatę oraz pośrodku kolektora na standardową łatę tak daleko, aż kolektor oprze sę na dolnej krawędz. Aby wkręcć śrubę (rys. 5, poz. ) należy wywercć otwory 4 mm. Docskacze jednostronne (rys. 5, poz. ) przymocować śrubą 6 40 (rys. 5, poz. ) podkładką (użyć klucza SW0). Docskacz zapnk znajduje sę teraz pod dolną krawędzą kolektora SD Rys. 5 Ułożene przykręcene perwszego kolektora Lekko uneść kolektor włożyć podkładkę (rys. 6, poz. ) z docskaczem dwustronnym nadodatkową łatę oraz pośrodku kolektora na standardową łatę tak daleko, aż kolektor oprze sę na dolnej krawędz. Aby wkręcć śrubę (rys. 6, poz. ) należy wywercć otwory 4 mm. Do zaznaczena użyć nacęca wpodkładce. Śrubę można docągnąć dopero wtedy, gdy drug kolektor zostane wsunęty do zapnk podwójnej SD Rys. 6 Docskacz dwustronny na perwszym kolektorze PL (006/04) SD

25 Montaż kolektorów 6.. Ułożene drugego kolektora Wstawć drug kolektor z zamontowanym wężam solarnym (rys. 7, poz. ) w profl podtrzymujący. Drugą opaskę zacskową (rys. 7, poz. ) wsunąć na wąż nstalacj solarnej. Drug kolektor dosunąć do perwszego, tak aby zamontowane węże nstalacj solarnej można było włożyć na przyłącza perwszego kolektora (rys. 7, poz. ) znajdujące sę z lewej strony. Rys. 7 Połączene drugego kolektora z perwszym SD Opaskę zacskową wsunąć na szerszą część przyłącza kolektora zacągnąć perśceń zabezpeczający. USZKODZENIE INSTALACJI wskutek neszczelnośc węży solarnych. UWAGA! Każdy wąż solarny podłączony do przyłącza kolektora należy zabezpeczyć opaską zacskową (rys. 8) SD Rys. 8 Wąż solarny z założoną opaską zacskową Dokręcć śrubę docskacza dwustronnego (rys. 9, poz. ). W tym celu użyć klucza nasadowego SW0 o długośc mn. 80 mm. Docskacz znajduje sę teraz pod dolną krawędzą kolektora. W podobny sposób należy zamontować następne kolektory. 80 mm Rys. 9 Przykręcene docskacza dwustronnego SD PL (006/04) SD 5

26 Montaż kolektorów 6.. Zabezpeczene ostatnego kolektora Lekko uneść kolektor z lewej strony włożyć podkładk z lewej strony (rys. 0, poz. ) nadodatkową łatę oraz pośrodku kolektora na standardową łatę tak daleko, aż kolektor oprze sę na dolnej krawędz. Aby wkręcć śrubę (rys. 0, poz. ) należy wywercć otwory 4 mm. Docskacze jednostronne (rys. 0, poz. ) przymocować śrubą 6 40 (rys. 0, poz. ) podkładką (użyć klucza SW0) Montaż w klku rzędach Jeżel kolektory mają być zamontowane w klku rzędach, do górnych kolektorów należy zamontować profle podtrzymujące. Jeżel kolektory są zamontowane pozomo, należy zamontować profle podtrzymujące w odległośc 700 mm pośrodku kolektora. Rys. 0 Montaż docskacza z lewej strony 700 mm 700 mm SD Pośrodku każdego kolektora rozłożyć dwa profle podtrzymujące (rys., poz. ) (w odległośc 700 mm od sebe) nad dolnym kolektorem, na czwartej dodatkowej łace dolnego rzędu a następne zamocować je śrubam Kolektor górnego rzędu (rys., poz. ) wsunąć w profl podtrzymujący wyrównać z perwszym rzędem. Zamocować kolektory tak, jak w dolnym rzędze SD Rys. Profle podtrzymujące drug rząd kolektorów PL (006/04) SD

27 Podłączene czujnka kolektora 7 Podłączene czujnka kolektora Czujnk temperatury kolektora załączony jest do stacj kompleksowej obsług nstalacj solarnej wzgl. do urządzena regulacyjnego. A Należy zwrócć uwagę na to, gdze jest montowany czujnk w systeme składającym sę z jednego oraz dwóch rzędów kolektorów (rys. ). Mejsce montażu Czujnk kolektora mus być zamontowany wraz zprzyłączonym przewodem zaslającym (rys., poz. ). Mejsce montażu (rys., poz. A) czujnka w systeme z jednym rzędem kolektorów z przewodem zaslana z prawej strony. Mejsce montażu (rys., poz. ) czujnka w systeme z dwoma rzędam kolektorów SD Rys. Mejsce zamontowana czujnka temperatury (schemat) Poz. : Przewód powrotu Poz. : Przewód zaslana Montaż czujnka temperatury kolektora Aby umożlwć prawdłowe funkcjonowane nstalacj solarnej koneczne jest wsunęce czujnka (rys., poz. ) do oporu w rurę prowadzącą (odpowada to odcnkow o dł. ok. 50 mm). Czujnkem lub śrubokrętem przebć warstwę uszczelnającą przepustu czujnka (rys., poz. ). Wkręcć śrubunek (rys., poz. ) w przepust czujnka. Wsunąć czujnk temperatury w rurę prowadzącą na ok. 50 mm (do oporu). Mocno skręcć śrubunek (rys., poz. ), w raze konecznośc skontrować. Jeżel zostane przebty przepust czujnka (rys., poz. ) w newłaścwym kolektorze, należy zaślepć go korkem z zestawu przyłączenowego. Z przepustu czujnka kolektora należy najperw usunąć nakrętkę, używając do tego dławcy kablowej (rys., poz. ). 50 mm Rys. Wstawene czujnka w kolektor Poz. : Czujnk temperatury kolektora Poz. : Śrubunek Poz. : Przepust czujnka Kollektor SD PL (006/04) SD 7

28 Przyłączene przewodów zborczych 8 Przyłączene przewodów zborczych Informacje na temat montażu przewodów zborczych znajdują sę w nstrukcj montażu stacj kompleksowej. Podłączene hydraulczne do przewodów zborczych wykonywane jest za pomocą długch gętkch węży solarnych. Kolektora ne można przyłączyć bezpośredno sztywnym przewodem zborczym. Rys. 4 Montaż przewodów pod dachem SD Poz. : Poz. : Przewód zaslana Przewód powrotu 8. Odpowetrzane przez cśnenowy przewód do napełnana Jeżel nstalacja solarna odpowetrzana jest za pomocą pompy napełnenowej, odpowetrznk na dachu ne jest wymagany. Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. 4 5 Nakrętk (rys. 5, poz. ) wsunąć na przyłącze kolektora. Perśceń zacskowy (rys. 5, poz. ) włożyć za szerszą część przyłącza kolektora ścsnąć. Złączkę kolankową z orngem (rys. 5, poz. ) ustawć przykręcć nakrętką. Dług wąż solarny (000 mm, rys. 5, poz. 5) wsunąć na złączkę kolankową zamocować opaską zacskową (rys. 5, poz. 4). Końcówkę węża ze śrubunkem (rys. 5, poz. 6) włożyć do oporu w wąż solarny zabezpeczyć opaską zacskową. Wąż solarny razem z kablem czujnka przeprowadzć przez dach SD Rys. 5 Montaż przewodu zaslana Poz. : Nakrętka Poz. : Perśceń zacskowy Poz. : Złączka kolankowa z orngem Poz. 4: Opaska zacskowa z perścenem zabezpeczającym Poz. 5: Wąż solarny o dł. 000 mm 6 Przewód zborczy przyłączyć do końcówk węża R¾ ze śrubunkem (8 mm) (rys. 5, poz. 6). Poz. 6: Końcówka węża R¾ ze śrubunkem Podobne czynnośc należy wykonać na przyłączu powrotu PL (006/04) SD

29 Przyłączene przewodów zborczych 8. Odpowetrzane przez odpowetrznk (akcesora) na dachu Jeżel nstalacja solarna będze odpowetrzana przy pomocy odpowetrznka automatycznego (wyposażene dodatkowe) umeszczonego w jej najwyższym punkce, to przewód zaslana należy poprowadzć ze wznosem w kerunku odpowetrznka (rys. 6, poz. ) a przewód powrotu ze wznosem do pola kolektorów (rys. 6). Unkać częstych zman kerunku prowadzena rur. Przy każdej zmane kerunku w dół ponownym poprowadzenu rurocągu wgórę należy zamontować naczyne odpowetrzające z dodatkowym odpowetrznkem SD Jeżel ne ma mejsca na zamontowane odpowetrznka automatycznego, należy zamontować odpowetrznk ręczny. Dzałane śruby zamykającej kapturka ochronnego w odpowetrznku Instalację solarną odpowetrza sę odkręcając śrubę zamykającą (rys. 7, poz. ). Aby do nstalacj solarnej ne przedostała sę wlgoć na śrube zamykającej mus przez cały czas znajdować sę kapturek ochronny (rys. 7, poz. ). Otworzyć odpowetrznk odkręcając śrubę zamykającą o jeden obrót. W nstalacjach solarnych należy stosować tylko odpowetrznk wykonane w całośc z metalu, gdyż są one odporne na występujące tam temperatury. Zespół odpowetrznka jest przeznaczony do montażu bezpośredno na kolektorze lub pod dachem. W przypadku kolektorów w połac dachu ze względu na brak mejsca montaż bezpośredno na kolektorze ne jest możlwy. W zwązku z tym w nstrukcj zostane opsany montaż odpowetrznka pod dachem. Rys. 6 Odpowetrznk do przyłącza zaslana Poz. : Czujnk temperatury kolektora Poz. : Automatyczny odpowetrznk na dachu SD Rys. 7 Unwersalny zespół odpowetrznka, zakres dostawy Poz. : Kapturek ochronny (śruba zamykająca) Poz. : Odpowetrznk automatyczny Poz. : Zawór kulowy Poz. 4: Uszczelka Poz. 5: Naczyne odpowetrzające Poz. 6: Złączka podwójna z nakrętką perścenem zacskowym Poz. 7: Końcówka węża z perścenem zacskowym (tutaj ne jest potrzebna) Poz. 8: Opaska zacskowa Poz. 9: Wąż solarny 55 mm (tutaj newymagany) PL (006/04) SD 9

30 Przyłączene przewodów zborczych Podłączene odpowetrznka pod dachem Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. Nakrętk (rys. 8, poz. ) wsunąć na przyłącze kolektora. Perśceń zacskowy (rys. 8, poz. ) włożyć za szerszą część przyłącza kolektora ścsnąć. Złączkę kolankową z orngem (rys. 8, poz. ) ustawć przykręcć nakrętką. Dług wąż solarny (000 mm, rys. 8, poz. 5) wsunąć na złączkę kolankową zamocować opaską zacskową (rys. 8, poz. 4). Wąż solarny razem z kablem czujnka przeprowadzć przez dach. Podobne czynnośc należy wykonać na przyłączu powrotu. Końcówkę węża R¾ z orngem (rys. 8, poz. 6) złączką podwójną (rys. 8, poz. 8) wkręcć w naczyne odpowetrzające (rys. 8, poz. 7). Końcówkę węża (rys. 8, poz. 6) nasadzć do oporu na wąż solarny przymocować opaską zacskową. W długm wężu na przewodze powrotnym należy zamontować końcówkę węża ze śrubunkem z zestawu przyłączenowego SD Rys. 8 Montaż węża solarnego Poz. : Nakrętka G Poz. : Perśceń zacskowy Poz. : Złączka kolankowa z orngem Poz. 4: Opaska zacskowa z perścenem zabezpeczającym Poz. 5: Wąż solarny o dł. 000 mm Poz. 6: Końcówka węża R¾ z orngem Poz. 7: Naczyne odpowetrzające Poz. 8: Złączka podwójna z orngem śrubunkem Przyłączyć przewód zborczy do końcówk węża ze śrubunkem (rys. 8, poz. 8) PL (006/04) SD

31 Zestaw łączący dwa rzędy kolektorów (wyposażene dodatkowe) 9 Zestaw łączący dwa rzędy kolektorów (wyposażene dodatkowe) Jako wyposażene dodatkowe dostępny jest zestaw łączący (rys. 9, poz. 8), który umożlwa połączene dwóch rzędów kolektorów. Dodatkowe, newykorzystane wyjśca należy zamknąć zaślepkam (rys. 9, poz. 9). Wszystke elementy przyłączenowe kolektorów należy na zem. Zakres dostawy (rys. 9) Poz. : Złączka kolankowa Poz. : Opaska zacskowa 4 Poz. : Zaślepka Poz. 4: Wąż solarny o dł. 55 mm Poz. 5: Wąż solarny o dł. 000 mm Poz. 6: Nakrętka G Poz. 7: Perśceń zacskowy Montaż dodatkowych zaślepek Rys. 9 Schematyczna prezentacja zakres dostawy SD Newykorzystane króćce przyłączenowe kolektorów należy zamknąć zaślepkam (rys. 40, poz. ). Założyć węże solarne o dł. 55 mm (rys. 40, poz. ) z zamontowanym wstępne zaślepkam na obydwa wolne przyłącza pola kolektorowego. Jeżel opask zacskowe osadzone są prawdłowo, należy docągnąć perśceń co wzmocn połączene. 4 Montaż zestawu łączącego Zdemontować nakładk z tworzywa sztucznego (ochrona na czas transportu) z odpowednch przyłączy kolektora. Nakrętk (rys. 4, poz. ) wsunąć na przyłącze kolektora. Perśceń zacskowy (rys. 4, poz. ) włożyć za szerszą część przyłącza kolektora ścsnąć. Złączkę kolankową z orngem (rys. 4, poz. ) ustawć przykręcć nakrętką. Zmerzyć odległość pomędzy złączkam kolankowym (wymar X) w zamontowanych kolektorach odpowedno przycąć węże solarne (rys. 4, poz. 5). Nasadzć wąż na złączk kolankowe zabezpeczyć opaską zacskową (rys. 4, poz. 4). Rys. 40 Montaż zaślepek SD X Rys. 4 Zestaw łączący dwa rzędy kolektorów SD PL (006/04) SD

32 Montaż blach osłonowych 0 Montaż blach osłonowych Zanm blachy osłonowe zamkną dostęp do pola kolektorów, należy skontrolować: Czy węże solarne są zabezpeczone opaskam zacskowym (docągnęty perśceń)? Czy każdy kolektor został zabezpeczony docskaczam z prawej lewej strony? Czy czujnk temperatury został wsunęty do oporu czy śrubunek jest przykręcony? Czy przeprowadzono próbę cśnena wszystke przyłącza są szczelne (patrz nstrukcja stacj kompleksowej)? Aby uszczelnć pole kolektora, dookoła mędzy kolektoram/rzędam kolektorów należy zamontować blachy osłonowe. USZKODZENIE UDYNKU UWAGA! wskutek neszczelnośc dachu. lachy osłonowe należy zamontować staranne, pole kolektorów mus być szczelne. NIEEZPIECZEŃSTWO USZKODZENIA CIAŁA UWAGA! Mejsce mędzy kolektorem a dachówkam, podobne jak nne elementy montowane w połac dachu, należy uszczelnć cenką blachą. lachy te mogą spowodować zranene ludz. Należy zakładać rękawce ochronne. Jeżel kolektory są zamontowane pozomo, dolne, środkowe górne blachy osłonowe ne zachodzą na sebe mędzy dwoma kolektoram (rys. 4, poz. ), lecz pośrodku kolektora SD Rys. 4 lachy osłonowe zamontowane dookoła pola kolektorów PL (006/04) SD

33 Montaż blach osłonowych 0. Dolne blachy osłonowe Ołowane fartuchy ochronne wszystkch blach osłonowych zagąć do przodu (rys. 4, poz. ). Końce zewnętrznych blach osłonowych u góry (rys. 4, poz. ) należy równeż zagąć do przodu. Rys. 4 Ułożene ołowanego fartucha ochronnego SD UWAGA! USZKODZENIE UDYNKU wskutek neszczelnośc dachu, jeżel wymar mędzy górną krawędzą kolektora a górną krawędzą perwszej dodatkowej łaty dachowej ne wynos 90 9 mm. > 0 mm 90-9 mm W raze potrzeby należy coś podłożyć pod łatę dachową. Prawą blachę osłonową włożyć górną krawędzą w rowek kolektora (rys. 44, poz. ). lachę osłonową dosunąć do kolektora, tak aby prawa krótsza krawędź (rys. 44, poz. ) znalazła sę w rowku kolektora. lacha osłonowa mus zachodzć mn. 0 mm na dachówkę (rys. 44, poz. ) SD Rys. 44 Prawa dolna blacha osłonowa Jeżel zostaną zamontowane węcej nż dwa kolektory ponowo, potrzebne są dolne środkowe blachy osłonowe (rys. 45, poz. ). lachy muszą przylegać do kolektora z lewej strony (strzałka) SD Rys. 45 Mejsce ułożena środkowych blach osłonowych kolektorów montowanych ponowo PL (006/04) SD

34 Montaż blach osłonowych Jeżel zostaną zamontowane dwa kolektory pozomo, potrzebne są dolne środkowe blachy osłonowe (rys. 46, poz. ). lachy te muszą zachodzć na sebe mm mm mm Rys. 46 Mejsce ułożena środkowych blach osłonowych kolektorów montowanych pozomo SD Lewą blachę osłonową (rys. 47, poz. ) ułożyć na wcześnej zamontowaną blachę osłonową zamontować tak, jak prawą blachę osłonową (rys. 44). Folę ochronną z blach osłonowych (rys. 47, poz. ) można ścągnąć dopero po przykręcenu wszystkch blach. Rys. 47 Montaż lewej dolnej blachy osłonowej SD Zamocować blachy w otworach śrubam (długość mm, rys. 48, poz. ) uszczelkam. Zdjąć folę ochronną z mejsc posmarowanych klejem na blachach osłonowych. Docsnąć górną blachę osłonową do dolnej (rys. 48, poz. ). Zdjąć folę ochronną z ołowanych fartuchów ochronnych. Ołowane fartuchy ochronne ostrożne dopasować do krawędz dachówek z przodu (rys. 48, poz. ). Rys. 48 Przymocowane dolnych blach SD PL (006/04) SD

35 Montaż blach osłonowych 0. oczne blachy osłonowe USZKODZENIE UDYNKU Górne krawędze bocznych blach osłonowych z prawej lewej strony (rys. 49, poz. ) włożyć do rowka w kolektorze nasunąć na dolną blachę osłonową. Przycsnąć nachodzące na sebe brzeg obu blach, aby je połączyć (rys. 49, poz. ). oczne blachy osłonowe należy przymocować trzema zaczepam z prawej strony trzema z lewej strony (do kolektorów montowanych pozomo potrzebne są dwa zaczepy) do łat dachowych. UWAGA! wskutek neszczelnośc dachu. lachy wspornkowe (rys. 49, poz. ) włożyć do dolnej krawędz kolektora. Założyć zaczepy (rys. 50, poz. ) na krawędź bocznej blachy osłonowej. Dosunąć zaczep z blachą osłonową do kolektora tak, aby blacha osłonowa przylegała do kolektora. Zaczep przymocować załączonym gwoźdzem. Rys. 49 Montaż prawej bocznej blachy osłonowej SD SD Rys. 50 Zabezpeczene bocznej blachy osłonowej 0. Środkowa lstwa osłonowa mędzy dwoma kolektoram Środkowa lstwa osłonowa służy do uszczelnena szczelny mędzy dwoma kolektoram. Włożyć lstwę osłonową (rys. 5, poz. ) mędzy dwa kolektory wyrównać, zagęce lstwy osłonowej mus być skerowane do dołu. Dokręcć śruby (rys. 5, poz. ) kluczem SW8 zaczynając od dołu. Profl jest zaczepony o ramę kolektora. Rys. 5 Środkowa lstwa osłonowa SD PL (006/04) SD 5

36 Montaż blach osłonowych 0.4 Środkowe blachy osłonowe w montażu welorzędowym. Do uszczelnena mędzy dwoma rzędam kolektorów służą środkowe blachy osłonowe. Włożyć zagętą krawędź blachy osłonowej (rys. 5, poz. ) do rowka na rame kolektora. Dosunąć blachę osłonową (rys. 5, poz. ) do kolektora do prawej bocznej blachy osłonowej. Należy nacsnąć na blachę osłonową, wtedy blacha wskoczy w rowek na rame kolektora (rys. 5, poz. ). Uszczelkę wargową (rys. 5, poz. 4) położyć na kolektorze nacągnąć. Zdjąć folę ochronną z mejsc posmarowanych klejem na blachach osłonowych. Jeżel zostaną zamontowane węcej nż dwa kolektory, należy zamontować środkowe blachy osłonowe (rys. 5, poz. ) mędzy rzędam kolektorów. lachy muszą przylegać do kolektora z lewej strony (strzałka) 4 Rys. 5 Ułożene perwszej środkowej blachy osłonowej Poz. : Prawa środkowa blacha osłonowa Poz. : Zagęta krawędź blachy osłonowej Poz. : lacha Poz. 4: Uszczelka wargowa SD W przypadku kolektorów montowanych pozomo środkowe blachy muszą zachodzć na sebe mm. Włożyć zagętą krawędź lewej blachy osłonowej (rys. 54, poz. ) do rowka na rame kolektora, analogczne do prawej blachy osłonowej. Dosunąć blachę osłonową do kolektora lewej bocznej blachy osłonowej. Należy nacsnąć na blachę osłonową, wtedy blacha wskoczy w rowek na rame kolektora (rys. 5, poz. ). Skrócć uszczelkę wargową (rys. 54, poz. ), aby dotykała ona do krawędz uszczelk wargowej prawej blachy osłonowej. Uszczelkę wargową lewej blachy osłonowej wsunąć na zagęce prawej blachy osłonowej (rys. 54, poz. ). Docsnąć górną blachę osłonową do dolnej SD Rys. 5 Mejsce montażu środkowych blach osłonowych SD Rys. 54 Ułożene lewej środkowej blachy osłonowej PL (006/04) SD

37 Montaż blach osłonowych 0.5 Górne blachy osłonowe górnego rzędu kolektorów w montażu welorzędowym Zamontować górne blachy osłonowe (rys. 55, poz. ) analogczne do dolnych (rozdzał 0. "oczne blachy osłonowe"). UWAGA! USZKODZENIE UDYNKU wskutek neszczelnośc dachu. Nasunąć boczne blachy osłonowe na zagęca środkowych blach osłonowych (rys. 55, poz. ). Rys. 55 Górna prawa blacha osłonowa SD 0.6 Górne blachy osłonowe Montaż należy zacząć od prawej górnej blachy osłonowej. Włożyć prawą górną blachę osłonową (rys. 56, poz. ) w prawą boczną blachę osłonową. Należy nacsnąć na blachę osłonową, wtedy blacha wskoczy w rowek na rame kolektora (rys. 56, poz. ). Uszczelkę wargową (rys. 56, poz. ) położyć na kolektorze nacągnąć. Zagęca kolejnych blach osłonowych (rys. 57, poz. ) wsunąć w już zamontowane blachy osłonowe dosunąć do kolektora. Włożyć lewą górną blachę osłonową (rys. 57, poz. ) w lewą boczną blachę osłonową. Należy nacsnąć na blachę osłonową, wtedy blacha wskoczy w rowek na rame kolektora (rys. 56, poz. ). Rys. 56 Górna prawa blacha osłonowa SD SD Rys. 57 Górna lewa blacha osłonowa PL (006/04) SD 7

38 Montaż blach osłonowych Skrócć uszczelkę wargową (rys. 58, poz. ), aby dotykała ona do uszczelk wargowej prawej blachy osłonowej. Uszczelkę wargową lewej blachy osłonowej wsunąć na zagęce prawej blachy osłonowej (rys. 58, poz. ). Zakładk każdej blachy należy przymocować trzema załączonym blachowkrętam o długośc 5 mm (rys. 59, poz. ). Rys. 58 Górna lewa blacha osłonowa SD Każdą górną blachę osłonową należy przymocować do łat dachowych dwoma zaczepam. Każdą zewnętrzną blachę osłonową należy zamocować dodatkowym zaczepem. Założyć zaczepy (rys. 60, poz. ) na krawędź blachy osłonowej. Dosunąć zaczep z blachą osłonową do kolektora tak, aby blacha osłonowa przylegała do kolektora. Zaczep przymocować załączonym gwoźdzem. Rys. 59 Przymocowane wkrętam górnych blach osłonowych SD SD Rys. 60 Połączene górnych blach osłonowych zaczepam PL (006/04) SD

39 Montaż blach osłonowych 0.7 Pokryce dachu W raze potrzeby zamocować ucęte dachówk odpowednm klamram, które dostępne są w sklepach branżowych. USZKODZENIE UDYNKU UWAGA! wskutek neszczelnośc dachu spowodowanej zbyt małym zachodzenem dachówek na blachy osłonowe Górne dachówk Położyć całą dachówkę na blachę osłonową. Dachówkę przycąć w ten sposób, aby: na możlwe dużej powerzchn przykrywała ona ale ne dotykała blachy osłonowej (rys. 6, poz. ) aby przycęta dachówka była ułożona pod tym samym kątem co neprzycęta (zapewna to prawdłowe ustawene wszystkch dachówek w danym układze). Kąt ustawena regulowany jest nakładką. Zgodne z ustaloną pozycją ustawć nakładkę dachówkową (rys. 6, poz. ) przymocować do łaty dachu. Położene przycętych dachówek (rys. 6, poz. ) Dachówk boczne Przycąć ułożyć dachówkę wg wymaru X (tab. 5, str. 4) SD Rys. 6 Ułożene przymocowane nakładk dachówkowej Poz. : Nakładka dachówkowa Poz. : Przycęta dachówka Poz. : Górna blacha osłonowa PL (006/04) SD 9

40 Prace końcowe Prace końcowe W przypadku odpowetrzana nstalacj za pomocą odpowetrznka automatycznego (wyposażene dodatkowe) po odpowetrzenu należy zamknąć zawór kulowy (patrz nstrukcję montażu stacj pompowej).. Kontrola nstalacj Oprócz prac kontrolnych (patrz str. ) należy sprawdzć: Czy wszystke przejśca do kolektora pokryca dachu są szczelne?. Izolacja przewodów zborczych przyłączenowych Izolacja przewodów zborczych przy montażu wewnętrznym zewnętrznym Do zolacj przewodów wewnątrz budynku stosować materały odporne na dzałane wysokej temperatury PL (006/04) SD

41 Skrócona nstrukcja montażu dwóch kolektorów Skrócona nstrukcja montażu dwóch kolektorów Nnejsza nstrukcja służy jedyne jako przegląd prac montażowych. Prace pownny być wykonywane zgodne ze szczegółowym opsam zameszczonym na wymenonych stronach przy zachowanu wskazówek praktycznych oraz odnośne bezpeczeństwa. Prace przygotowawcze na dachu. Przeneść wymar X na dach. str. 4. Zamontować profl podtrzymujący str. 7. Przymocować dodatkowe łaty dachowe. str. 7 Przygotowane montażu kolektorów 4. Wsunąć węże solarne o długośc 95 mm na prawe przyłącza drugego każdego następnego kolektora. str. 5. Wsunąć zaślepk na newykorzystane przyłącza zabezpeczyć je opaskam zacskowym. 6. Zamontować złączk kolankowe do długch węży solarnych. 7. Taśmę uszczelnającą włożyć do rowka w rame kolektora (na dole po zewnętrznej strone pola kolektorów). Zamocowane kolektorów 8. Perwszy kolektor z prawej strony wsunąć w profl podtrzymujący, zachowując odległość 80 mm od dachówek. str. str. str. str Podkładk wsunąć pod kolektor wywercć otwór na str. 4 śrubę. 0. Docskacz przymocować śrubą podkładką. str. 4. Wywercć otwór na docskacz dwustronny po lewej str. 4 strone kolektora (mędzy dwoma kolektoram).. Wsunąć podkładkę pod kolektor lekko przykręcć str. 4 dwustronny docskacz.. Drug kolektor z włożonym wężam solarnym str. 5 dosunąć do perwszego kolektora zabezpeczyć opaskam zacskowym. 4. Dokręcć śrubę docskacza dwustronnego. str Zamontować docskacze jednostronne z lewej strony. str. 6 Przyłączene przewodów zborczych 6. Połączony z przewodem zaslającym czujnk temperatury kolektora wsunąć do oporu w kolektor a następne przykręcć. 7. Wsunąć długe węże solarne na złączk kolankowe zabezpeczyć je opaskam zacskowym. 8. Wsadzć śrubunk w węże solarne przymocować opaską zacskową. 9. Wąż solarny razem z kablem czujnka przeprowadzć przez dach. str. 7 str. 8 str. 8 str Skontrolować nstalację. str. Montaż blach osłonowych. Ułożyć dolne blachy osłonowe od prawej do lewej strony przymocować blachowkrętam. str.. Ułożyć boczne blachy zamocować zaczepam. str. 5. Zamocować na zatrzask lstwę osłonową pomędzy str. 5 kolektoram dokręcć mocno śruby. 4. Ułożyć górne blachy osłonowe od prawej do lewej str. 7 strony, przycąć uszczelkę wargową dosunąć do prawej blachy osłonowej. 5. Zamocować górne blachy osłonowe zaczepam str. 8 zamocować blachy na zakładkach blachowkrętam. 6. Zamontować zakładkę dachówkową przycąć str. 8 dachówk. Rys. 6 Prace przygotowawcze na dachu 6 Rys. 6 Przyłącze hydraulczne X SD Rys. 64 Zamocowane dwóch kolektorów blach osłonowych SD SD PL (006/04) SD 4
