KOCIOŁ TRADYCYJNY I KONDENSACYJNY TEKST KRZYSZTOF GNYRA

Transkrypt

1 ŹRÓDŁA CIEPŁA L GAZ ZIEMNY IM KOCIOŁ TRADYCYJNY I KONDENSACYJNY TEKST KRZYSZTOF GNYRA JEŻELI MAMY DOSTĘP DO GAZU Z SIECI, TO WARTO NIM OGRZEWAĆ DOM. GDY SIĘ ZDECYDUJEMY NA TAKIE ROZWIĄZANIE, MOŻEMY ZAMONTOWAĆ KOCIOŁ TRADYCYJNY LUB KONDENSACYJNY. Gaz pozwala korzystać w domu z nowoczesnego, bezobsiugowego systemu ogrzewania, którego głównym elementem jest kocioł służący zarówno do ogrzewania domu, jak i podgrzewania wody. Oferta tych urządzeń jest bardzo szeroka. Na rynku znajdziemy modele jedno- i dwufunkcyjne, wiszące i stojące, z komorą spalania otwartą (atmosferyczne lub inaczej - tradycyjne) lub zamkniętą, a także kondensacyjne. W tradycyjnych kotłach gazowych spa.- liny wyrzucane do atmosfery mają wysoką temperaturę (ponad 100 C). Zawierają więc jeszcze sporo ciepła, które jest tracone. Natomiast w kotłach kondensacyjnych temperatura spalin może wynosić tylko C. Przy tak głębokim schłodzeniu wykrapla się z nich woda - kondensat. Temperatura spalin, przy której kocioł zaczyna kondensować, wynosi 57 C (temperatura punktu rosy). Jeśli kocioł kondensuje, to jego sprawność przekracza 100%. Wielu inwestorów zastanawia się, jak jest to możliwe. Otóż wartość ta wynika ze sposobu liczenia sprawności kotłów. Jest ona odnoszona do wartości opałowej paliwa, która nie uwzględnia wykorzystania energii cieplnej ze skraplania pary wodnej w spalinach. Gdy weźmiemy pod uwagę również to dodatkowe ciepło, możliwe jest uzyskanie ponad 100% sprawności przez kocioł kondensacyjny.

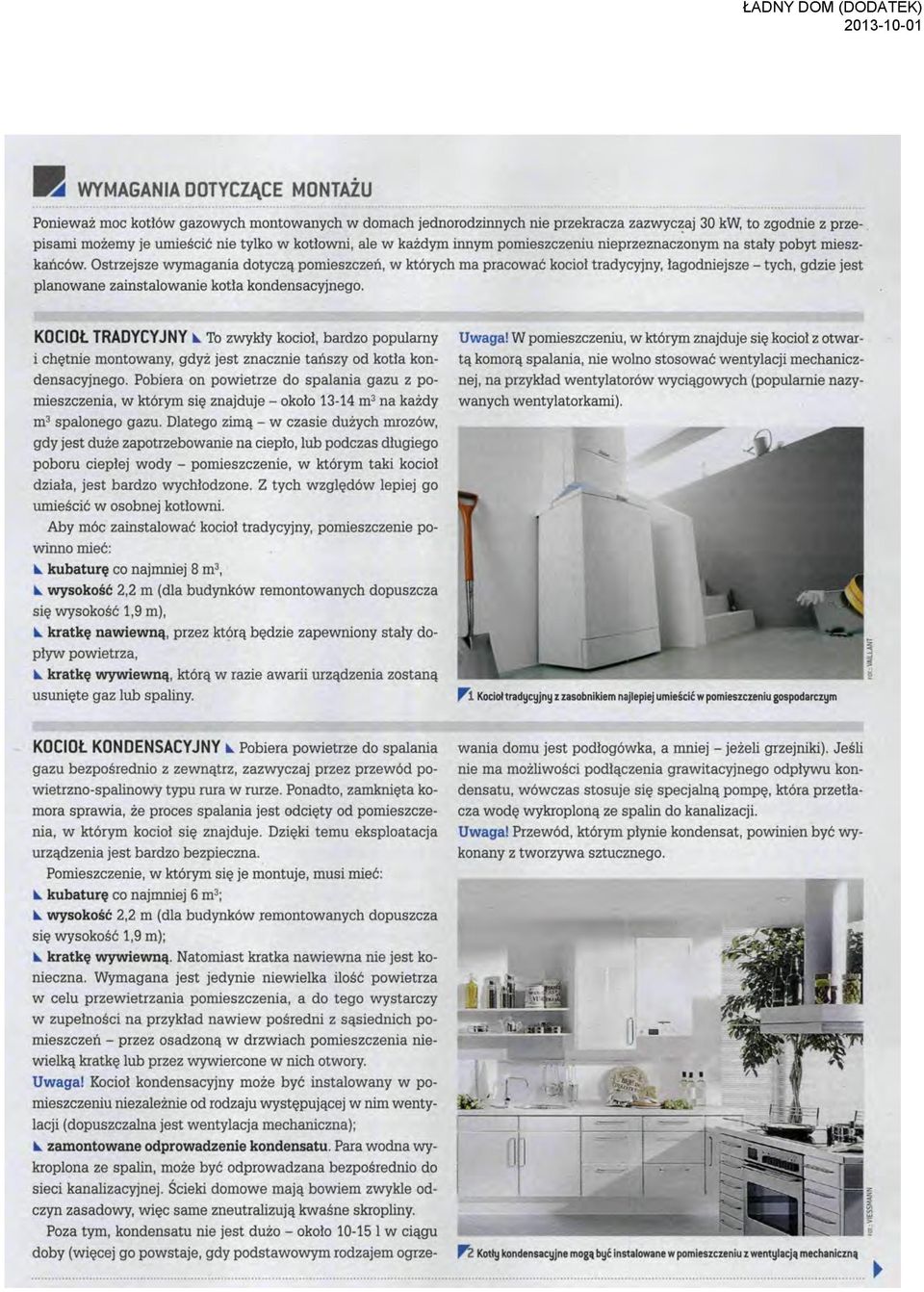

2 TA WYMAGANIA DOTYCZĄCE MONTAŻU Ponieważ moc kotłów gazowych montowanych w domach jednorodzinnych nie przekracza zazwyczaj 30 kw, to zgodnie z przepisami możemy je umieścić nie tylko w kotłowni, ale w każdym innym pomieszczeniu nieprzeznaczonym na stały pobyt mieszkańców. Ostrzejsze wymagania dotyczą pomieszczeń, w których ma pracować kocioł tradycyjny, łagodniejsze - tych, gdzie jest planowane zainstalowanie kotła kondensacyjnego. KOCIOŁ TRADYCYJNY k To zwykły kocioł, bardzo popularny i chętnie montowany, gdyż jest znacznie tańszy od kotła kondensacyjnego. Pobiera on powietrze do spalania gazu z pomieszczenia, w którym się znajduje - około m 3 na każdy m 3 spalonego gazu. Dlatego zimą - w czasie dużych mrozów, gdy jest duże zapotrzebowanie na ciepło, lub podczas długiego poboru ciepłej wody - pomieszczenie, w którym taki kocioł działa, jest bardzo wychłodzone. Z tych względów lepiej go umieścić w osobnej kotłowni. Aby móc zainstalować kocioł tradycyjny, pomieszczenie powinno mieć: iv kubaturę co najmniej 8 m 3, k wysokość 2,2 m (dla budynków remontowanych dopuszcza się wysokość 1,9 m), k kratkę nawiewną, przez którą będzie zapewniony stały dopływ powietrza, k kratkę wywiewną, którą w razie awarii urządzenia zostaną usunięte gaz lub spaliny. Uwaga! W pomieszczeniu, w którym znajduje się kocioł z otwartą komorą spalania, nie wolno stosować wentylacji mechanicznej, na przykład wentylatorów wyciągowych (popularnie nazywanych wentylatorkami). n 1 Kocioł tradycyjny z zasobnikiem najlepiej umieścić w pomieszczeniu gospodarczym KOCIOŁ KONDENSACYJNY k Pobiera powietrze do spalania gazu bezpośrednio z zewnątrz, zazwyczaj przez przewód powietrzno-spalinowy typu rura w rurze. Ponadto, zamknięta komora sprawia, że proces spalania jest odcięty od pomieszczenia, w którym kocioł się znajduje. Dzięki temu eksploatacja urządzenia jest bardzo bezpieczna. Pomieszczenie, w którym się je montuje, musi mieć: w kubaturę co najmniej 6 m 3 ; k wysokość 2,2 m (dla budynków remontowanych dopuszcza się wysokość 1,9 m); k kratkę wywiewną. Natomiast kratka nawiewna nie jest konieczna. Wymagana jest jedynie niewielka ilość powietrza w celu przewietrzania pomieszczenia, a do tego wystarczy w zupełności na przykład nawiew pośredni z sąsiednich pomieszczeń - przez osadzoną w drzwiach pomieszczenia niewielką kratkę lub przez wywiercone w nich otwory. Uwaga! Kocioł kondensacyjny może być instalowany w pomieszczeniu niezależnie od rodzaju występującej w nim wentylacji (dopuszczalna jest wentylacja mechaniczna); k zamontowane odprowadzenie kondensatu. Para wodna wykroplona ze spalin, może być odprowadzana bezpośrednio do sieci kanalizacyjnej. Ścieki domowe mają bowiem zwykle odczyn zasadowy, więc same zneutralizują kwaśne skropliny. Poza tym, kondensatu nie jest dużo - około w ciągu doby (więcej go powstaje, gdy podstawowym rodzajem ogrzewania domu jest podłogówka, a mniej - jeżeli grzejniki). Jeśli nie ma możliwości podłączenia grawitacyjnego odpływu kondensatu, wówczas stosuje się specjalną pompę, która przetłacza wodę wykroploną ze spalin do kanalizacji. Uwaga! Przewód, którym płynie kondensat, powinien być wykonany z tworzywa sztucznego. F2 Kotły kondensacyjne mogą być instalowane w pomieszczeniu z wentylacją mechaniczną

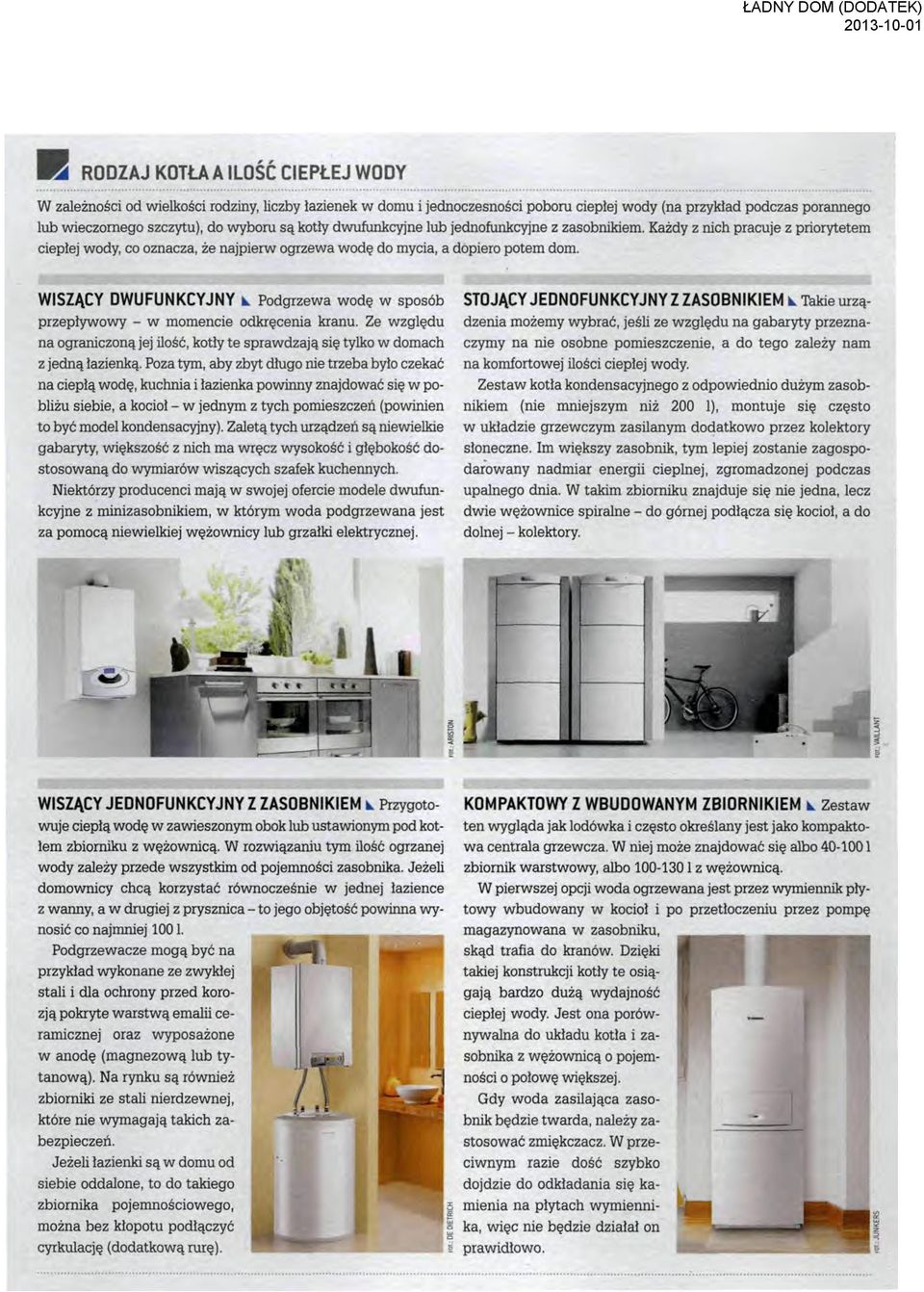

3 ADNY DOM (DODATEK) TA RODZAJ KOTU A ILOSC CIEPŁEJ WODY W zależności od wielkości rodziny, liczby łazienek w domu i jednoczesności poboru cieplej wody (na przykład podczas porannego lub wieczornego szczytu), do wyboru są kotły dwufunkcyjne lub jednofunkcyjne z zasobnikiem. Każdy z nich pracuje z priorytetem ciepłej wody, co oznacza, że najpierw ogrzewa wodę do mycia, a dopiero potem dom. WISZĄCY DWU FUNKCYJNY k Podgrzewa wodę w sposób przepływowy - w momencie odkręcenia kranu. Ze względu na ograniczoną jej ilość, kotły te sprawdzają się tylko w domach z jedną łazienką. Poza tym, aby zbyt długo nie trzeba było czekać na ciepłą wodę, kuchnia i łazienka powinny znajdować się w pobliżu siebie, a kocioł - w jednym z tych pomieszczeń (powinien to być model kondensacyjny). Zaletą tych urządzeń są niewielkie gabaryty, większość z nich ma wręcz wysokość i głębokość dostosowaną do wymiarów wiszących szafek kuchennych. Niektórzy producenci mają w swojej ofercie modele dwufunkcyjne z minizasobnikiem, w którym woda podgrzewana jest za pomocą niewielkiej wężownicy lub grzałki elektrycznej. i STOJĄCY JEDNOFUNKCYJNYZZASOBNIKIEMk Takie urządzenia możemy wybrać, jeśli ze względu na gabaryty przeznaczymy na nie osobne pomieszczenie, a do tego zależy nam na komfortowej ilości ciepłej wody. Zestaw kotła kondensacyjnego z odpowiednio dużym zasobnikiem (nie mniejszym niż 200 1), montuje się często w układzie grzewczym zasilanym dodatkowo przez kolektory słoneczne. Im większy zasobnik, tym lepiej zostanie zagospodarowany nadmiar energii cieplnej, zgromadzonej podczas upalnego dnia. W takim zbiorniku znajduje się nie jedna, lecz dwie wężownice spiralne - do górnej podłącza się kocioł, a do dolnej - kolektory. I 1 WISZĄCY JEDNOFUNKCYJNY Z ZASOBNIKIEM k Przygotowuje ciepłą wodę w zawieszonym obok lub ustawionym pod kotłem zbiorniku z wężownicą. W rozwiązaniu tym ilość ogrzanej wody zależy przede wszystkim od pojemności zasobnika. Jeżeli domownicy chcą korzystać równocześnie w jednej łazience z wanny, a w drugiej z prysznica - to jego objętość powinna wynosić co najmniej Podgrzewacze mogą być na przykład wykonane ze zwykłej stali i dla ochrony przed korozją pokryte warstwą emalii ceramicznej oraz wyposażone w anodę (magnezową lub tytanową). Na rynku są również zbiorniki ze stali nierdzewnej, które nie wymagają takich zabezpieczeń. Jeżeli łazienki są w domu od siebie oddalone, to do takiego zbiornika pojemnościowego, można bez kłopotu podłączyć cyrkulację (dodatkową rurę). KOMPAKTOWY Z WBUDOWANYM ZBIORNIKIEM k Zestaw ten wygląda jak lodówka i często określany jest jako kompaktowa centrala grzewcza. W niej może znajdować się albo zbiornik warstwowy, albo z wężownicą. W pierwszej opcji woda ogrzewana jest przez wymiennik płytowy wbudowany w kocioł i po przetłoczeniu przez pompę magazynowana w zasobniku, skąd trafia do kranów. Dzięki takiej konstrukcji kotły te osiągają bardzo dużą wydajność ciepłej wody. Jest ona porównywalna do układu kotła i zasobnika z wężownicą o pojemności o połowę większej. Gdy woda zasilająca zasobnik będzie twaida, należy zastosować zmiękczacz. W przeciwnym razie dość szybko dojdzie do odkładania się kamienia na płytach wymiennika, więc nie będzie działał on prawidłowo.

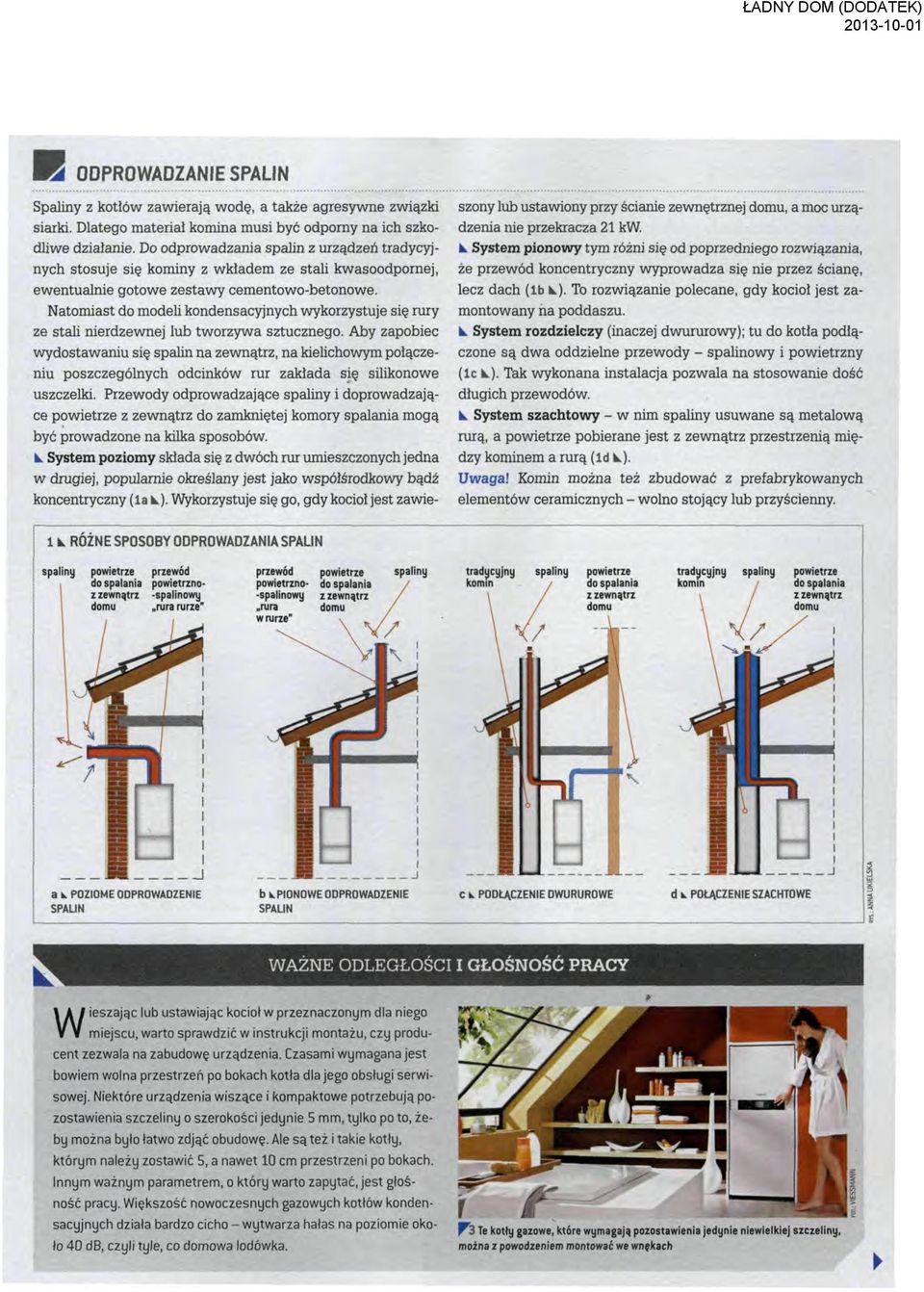

4 VA ODPROWADZANIE SPALIN Spaliny z kotłów zawierają wodę, a także agresywne związki siarki. Dlatego material komina musi być odporny na ich szkodliwe działanie. Do odprowadzania spalin z urządzeń tradycyjnych stosuje się kominy z wkładem ze stali kwasoodpornej, ewentualnie gotowe zestawy cementowo-betonowe. Natomiast do modeli kondensacyjnych wykorzystuje się rury ze stali nierdzewnej lub tworzywa sztucznego. Aby zapobiec wydostawaniu się spalin na zewnątrz, na kielichowym połączeniu poszczególnych odcinków rur zakłada się silikonowe uszczelki. Przewody odprowadzające spaliny i doprowadzające powietrze z zewnątrz do zamkniętej komory spalania mogą być prowadzone na kilka sposobów. k System poziomy składa się z dwóch rur umieszczonych jedna w drugiej, popularnie określany jest jako wspótśrodkowy bądź koncentryczny (la k). Wykorzystuje się go, gdy kocioł jest zawieszony lub ustawiony przy ścianie zewnętrznej domu, a moc urządzenia nie przekracza 21 kw.» System pionowy tym różni się od poprzedniego rozwiązania, że przewód koncentryczny wyprowadza się nie przez ścianę, lecz dach (Ib k). To rozwiązanie polecane, gdy kocioł jest zamontowany na poddaszu. k System rozdzielczy (inaczej dwururowy); tu do kotła podłączone są dwa oddzielne przewody - spalinowy i powietrzny (lc k). Tak wykonana instalacja pozwala na stosowanie dość długich przewodów. k System szachtowy - w nim spaliny usuwane są metalową rurą, a powietrze pobierane jest z zewnątrz przestrzenią między kominem a rurą (id k). Uwaga! Komin można też zbudować z prefabrykowanych elementów ceramicznych - wolno stojący lub przyścienny. 1 k ROŻNE SPOSOBY ODPROWADZANIA SPALIN spaliny powietrze przewód do spalania powietrznoz zewnątrz -spalinowy domu rura rurze" przewód powietrzno spalinowy w rurze powietrze do spalania z zewnątrz domu spaliny tradycyjny spaliny powietrze komin do spalania z zewnątrz domu tradycyjny spaliny powietrze komin do spalania z zewnątrz domu a k POZIOME ODPROWADZENIE SPAUN b k. PIONOWE ODPROWADZENIE SPALIN C k. PODŁĄCZENIE DWURUROWE d w POŁĄCZENIE SZACHTOWE WAŻNE ODLEGŁOŚCI I GŁOŚNOŚĆ PRACY W ieszając lub ustawiając kocioł w przeznaczonym dla niego miejscu, warto sprawdzić w instrukcji montażu, czy producent zezwala na zabudowę urządzenia. Czasami wymagana jest bowiem wolna przestrzeń po bokach kotła dla jego obsługi serwisowej. Niektóre urządzenia wiszące i kompaktowe potrzebują pozostawienia szczeliny o szerokości jedynie 5 mm, tylko po to, żeby można było łatwo zdjąć obudowę. Ale są też i takie kotły, którym należy zostawić 5, a nawet 10 cm przestrzeni po bokach. Innym ważnym parametrem, o który warto zapytać, jest głośność pracy. Większość nowoczesnych gazowych kotłów kondensacyjnych działa bardzo cicho - wytwarza hałas na poziomie około 40 db, czyli tyle, co domowa lodówka. ft r 3 Te kotły gazowe, które wymagają pozostawienia jedynie niewielkiej szczeliny, można z powodzeniem montować we wnękach

5 TA AUTOMATYKA Automatyka steruje pracą kotła i instalacji ogrzewania domu na podstawie temperatury zewnętrznej lub temperatury w pomieszczeniu reprezentatywnym. Uwaga! Na pomieszczenie reprezentatywne należy wybrać chłodny pokój, na przykład sypialnię od strony północnej, a nie salon, jak powszechnie się sądzi. Dzięki temu wszystkie pokoje w domu będą miały zapewniony odpowiedni komfort cieplny. k Termostat kotłowy i regulator pokojowy. Na panelu każdego kotła znajduje się termostat (inaczej: regulator stałotemperaturowy). Na nim ustawia się wymaganą temperaturę wody zasilającej instalację centralnego ogrzewania. Podczas każdego uruchomienia palnika, niezależnie od warunków na zewnątrz domu, woda ogrzewana jest do ustawionej wcześniej temperatury, na przykład 50 C. Regulator stałotemperaturowy przystosowany jest do współpracy z termostatem pokojowym. Ten dodatkowy regulator umieszcza się na ścianie w pomieszczeniu reprezentatywnym. Mierzy on w nim temperaturę i jeśli jest niższa od wymaganej, włącza palnik kotła. k Regulator pogodowy. Na północnej lub północno-wschodniej ścianie domu, na wysokości 2-3 m od ziemi, montuje się czujnik temperatury zewnętrznej. Steruje on pracą kotła odpowiednio do zmieniających się warunków pogodowych. Gdy na dworze robi się chłodniej, automatycznie wzrasta temperatura wody zasilającej instalację grzewczą, i odwrotnie - im cieplej na zewnątrz, tym niższa temperatura wody grzejnej. W ten sposób kocioł z wyprzedzeniem dostosowuje swoją moc do zmieniającego się zapotrzebowania pomieszczeń na ciepło. Ponieważ automatyka pogodowa jest stosunkowo droga, zwykle nie stanowi wyposażenia standardowego kotła i jej cenę producenci podają oddzielnie. Jej montaż jednak przynosi wymierne korzyści. Poleca się ją zwłaszcza wtedy, gdy kocioł kondensacyjny połączony jest z wodnym ogrzewaniem podłogowym. Ma ono dużą bezwładność cieplną, co oznacza, że najpierw wolno rozgrzewa się, a potem wolno stygnie. W takim rozwiązaniu automatyka pogodowa, biorąc pod uwagę na przykład nadchodzący mróz, automatycznie włączy kocioł, zanim w pomieszczeniach zrobi się chłodniej. - UiOU-OH M i 2TJ*C m s) HERTIH& PR06 n - \ Ą i r 4 System autodiagnostyczny na panelu sterowania może oprócz kodów błędów przekazywać także informacje tekstowe i sugestie dalszego postępowania r Duże wyświetlacze automatyki pogodowej pozwalają bez problemu odczytać ustawione wartości parametrów instalacji grzewczej oraz temperaturę zewnętrzną r 6 Bezprzewodowy pilot porozumiewa" się z kotłem za pomocą fal radiowych INNE MOŻLIWOŚCI AUTOMATYKI Automatyka stosowana w kotłach kondensacyjnych umożliwia jej rozbudowę o wiele dodatkowych funkcji. Za pomocą telefonu komórkowego lub internetu można bez problemu nadzorować pracę ogrzewania domu i wody oraz otrzymywać informacje o wszelkich nieprawidłowościach. Na przykład o przerwie w dostawie prądu, a po jego włączeniu - o samoczynnym uruchomieniu się kotła. Urządzenie zgłosi również awarię przez odpowiedni kod, zwykle cyfrowo-literowy, który wyświetli się na ciekłokrystalicznym panelu sterowniczym, gdy zabraknie gazu lub wystąpią znaczne wahania jego ciśnienia. Możemy również o tym zdarzeniu dostać wiadomość na naszą skrzynkę ową lub SMS na telefon komórkowy. Aby kocioł zaczął ponownie pracować, należy włączyć go ręcznie lub zamontować czujkę ciśnienia gazu, która uruchomi go automatycznie.

6 ŹRÓDŁA CIEPŁA k, GAZ ZIEMNY WYBRANE GAZOWE KOTŁY KONDENSACYJNE Vitodens222FFS2B VIESSMANN ecocompactvsc 196/2 VAILLANT Logamaxplus GB1P2-14T BUDERUS i Duotwin Condens F SAUNIERDUVAL moc na co. 4,8-19 kw moc na c.w.u. 4,3-17,2 kw wymiary: 1425/600/595 mm poj. zbiornika warstwowego 1001 Cena: zl (automatyka pogodowa do obsługi 3 programów, naczynie wzbiorcze] moc na co. 7,2-20,6 kw j moc na c.w.u. moc na co. 2,9-14,2 kw moc na c.w.u, 7-23 kw wymiary: 1350/600/570 mm 15,1 kw wymiary: 1620/600/600 mm poj, zbiornika warstwowego 100 I j poj. zbiornika z wężownicą 1201 Cena: zi [system diagnostyczny, Cena: zi [automatyka pogodowa, naczynie wzbiorcze, zawór przełączający] naczynie wzbiorcze, pompa obiegowa] moc na co. 8,7-25,5 kw moc na c.w.u. 8,7-31 kw wymiary: 1310/575/600 mm poj. zbiornika warstwowego 80 I Cena: zi (rozbudowany system diagnostyczny, naczynia wzbiorcze] Cerapur Moduł ZBS14 JUNKERS moc na co. 2,9-14,2 kw moc na c.w.u. 15,8 kw wymiary: 1515/600/600 mm poj. zbiornika warstwowego Cena: zi (naczynie wzbiorcze, elektroniczna pompa, zawór bezpieczeństwa) Vitodens242 VIESSMANN i moc na co. 4,8-19 kw moc na c.w.u. 4,3-17,2 kw wymiary: 1875/600/595 mm poj. zbiornika warstwowego 170 I Cena: zi (automatyka solarna, regulator ze sterowaniem pogodowym] HerculesCondensing2G IMMERGAS i aurocompactvscs 196 VAILLANT moc na co. 4,7-23,9 kw moc na c.w.u. i moc na co. 7,2-20,7 kw moc na c.w.u. 4,7-25,8 kw wymiary: 1600/600/600 mm ; 7-23 kw wymiary: 1672/600/570 mm I poj. zbiornika z dwiema wężownicami 120 I i zbiornik warstwowy 150 I do Cena: Zi [grupa bezpieczeństwa Cena: zi [system diagnostyczny oraz naczynie wzbiorcze do co. i c.w.u.] i przystosowany do współpracy z kolektorami) IM J Twineo EGG 25/V200 DE DIETRICH ModulensAGC25V DE DIETRICH HeatMaster 25 TC ACT Hercules Solar IMMERGAS ' moc na co. 3,4-15,8 kw moc na c.w.u. ; 15 kw wymiary: 1970/600/730 mm poj. zbiornika z dwiema wężownicami 200 I Cena: zi (armatura solarna, ; konsola sterownicza do jednego obiegu co.) i moc na co. 5,6-25,5 kw i moc na c.w.u. 28 kw wymiary: 1968/600/680 mm zbiornik warstwowo-wężownicowy 220 I Cena: Zi (armatura solarna, konsola sterownicza, naczynie wzbiorcze] moc na co. 9,8-24,3 kw moc na c.w.u. 9,8-24,3 kw wymiary: 1720/500/670 mm konstrukcja zbiornik w zbiorniku" Cena: zi [automatyka pogodowa, zawór bezpieczeństwa, syfon kondensatu] i moc na co. 3-23,6 kw I moc na c.w.u kw wymiary: 1970/600/750 mm poj. zbiornika z dwiema wężownicami 2001 Cena: Zi (grupa bezpieczeństwa instalacji solarnej i co., naczynia wzbiorcze) PODANE CENY ZAWIERAJĄ PODATEK VAT
