1 Implementacja usług głosowych w systemie GPON Alcatel-Lucent softswitch ADESCOM 21 Maj 2014, Rawa Mazowiecka Witold Zając

2 AGENDA 1. Platforma sprzętowa - ISAM FX, ONT 2. Platforma Usługowa 3. Wdrożenie 4. Podsumowanie one ISAM family ISAM FX high capacity fiber ISAM FD DSL & fiber Remotes ONTs Cabinets 2

3 Wprowadzenie Implementacja usług głosowych w systemie GPON Alcatel-Lucent integracja z softswitch ADESCOM Wdrożenie VoIP - Integracja systemów, napotkane problemy, dostarczone rozwiązanie Dostarczenie gotowego rozwiązania w oparciu o współpracujące platformy sprzętowe ALU GPON oraz softswitch ADESCOM 3

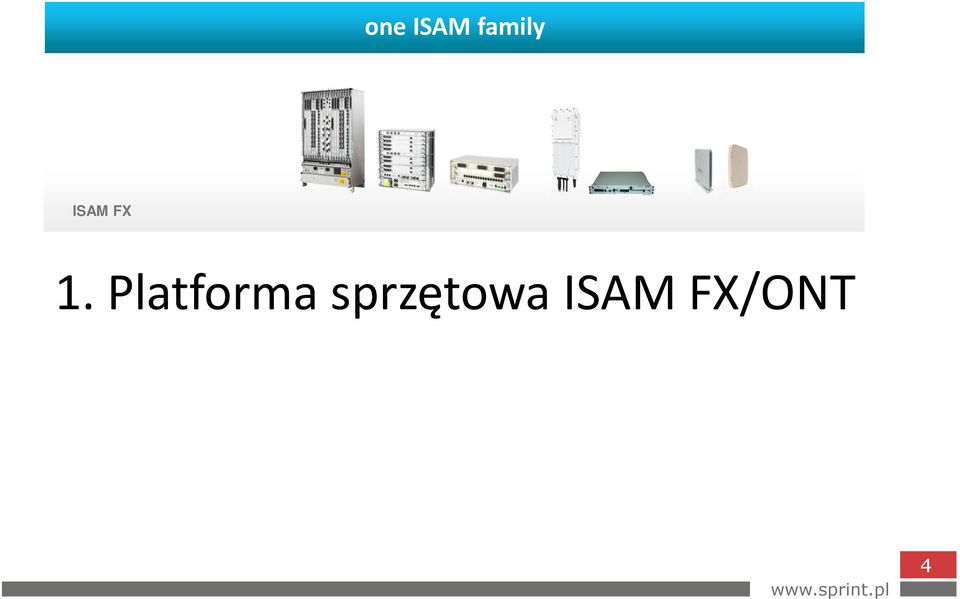

4 one ISAM family ISAM FX high capacity fiber ISAM FD DSL & fiber Remotes ONTs Cabinets 1. Platforma sprzętowa ISAM FX/ONT 4

5 Platforma OLT - ISAM Alcatel-Lucent Choice of fiber technology 10G XG-PON line card New 16 port GPON line card High-density P2P line card (FE/GE) Choice of copper technology (FD) New High-density 72p VDSL2 VDSL2 with vectoring and bonding Multi-ADSL, SHDSL and Voice Choice of shelf type 16-, 8- and 2-slot ISAM FD shelves 16-, 8- and 4-slot ISAM FX shelves Choice of system capacity 2 x 100 Gb/s backplane (FX) 2 x 10 Gb/s backplane (FD) 480G NT, up to 40 Gb/s per line card (FX) 320G, 100G, 24G NTs up to 10Gb/s per line card (FD) IPv6/MPLS capabilities Comprehensive remote portfolio Supported by the Alcatel-Lucent 5520 AMS ISAM FX high capacity fiber ISAM FD DSL & fiber 5

6 Portfolio ONT I-010G DATA only Use case: 2 box solution with RGW 2 play services: Video + High speed internet (up to 1Gbps) Ports POTS GE 0 1 I-040G DATA only Small Multi Dwelling units 2 play services: Video + High speed internet (up to 1Gbps) 0 4 I-240G DATA + VOICE box to provide 3 play services: Video+Voice+High speed internet Analog POTS services (SIP/H.248) I-240W RGW 1 box solution including WiFi Layer 3 ONT features 2 4 I-241W RGW 1 box solution including WiFi + RF Layer 3 ONT features 2 4 6

7 Portfolio ONT I-011G DATA only + RF Use case: 2 box solution with RGW 2 play services: Video + High speed internet (up to 1Gbps) Ports POTS GE 0 1 7

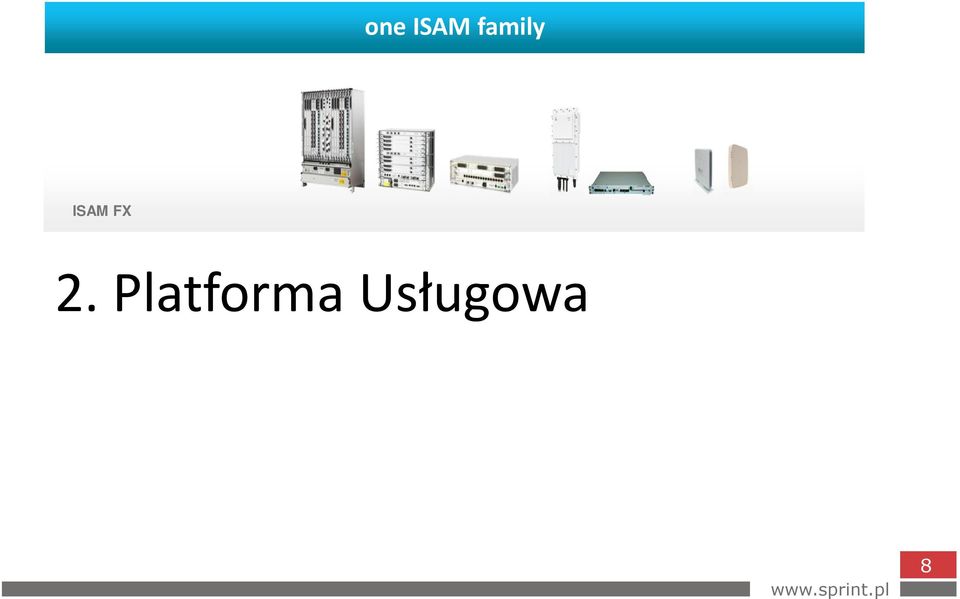

8 one ISAM family ISAM FX high capacity fiber ISAM FD DSL & fiber Remotes ONTs Cabinets 2. Platforma Usługowa 8

9 Platforma Usługowa Dostarczone rozwiązanie sprzętowe: softswitch ADESCOM, serwer aplikacji VoIP OLT GPON ALU ISAM 7360 FX-16 pakiet obsługi głosu IVP urządzenia ONT I-240W-A (4xGE; 2xPOTS; WiFi) Dostarczone rozwiązanie udostępnia usługi: Dane (High speed Internet)/IPTV (Video)/VoIP (Voice) (3 play services). IPTV VoD HIS VoIP 9

10 Platforma Usługowa Zapewnienie zgodności i współpracy pomiędzy systemami softswitch (ADESCOM) oraz platformą GPON OLT/ONT (ALU). Pakiet dla głosu IVP - predefiniowane przez ALU usługi głosowe. Współpraca systemów - protokół SIP STB / TV PC Telefon SIP 10

11 Pakiet IVP GPON ALU (VoIP) Pakiet Głosowy (Instant Voice Package) definiowany przez ALU IVP dostarczany jako zdefiniowany/zintegrowany pakiet Telefon SIP Pakiet IVP zawiera: predefiniowany zbiór usług głosowych: usługa podstawowa VoIP (Basic Call) usługi dodatkowe (Supplementary Services) zdefiniowany styk fizyczny (interfeis Z) - parametry linii POTS określa uniwersalny plik CDE/XML scenariusze realizacji usług (call floow) Pakiet IVP praca tylko w sieciach opartych o SIP Definicja usług pakietu IVP na podstawie doświadczenia ALU w zakresie wdrożeń VoIP dla wielu podmiotów Definicja usług zgodna z zaleceniami międzynarodowymi Przygotowany pakiet IVP poddany wewnętrznym testom IOT dla różnych urządzeń softswitch Wdrożenie pakietu IVP do produkcji wymaga sprawdzenia poprawności współpracy softswitch GPON ALU Przystosowanie do współpracy systemów po stronie softswitch. 11

12 Pakiet IVP GPON ALU (VoIP) SIP signaling protocol POTS (Residential applications) Codec s: G.711μ-law,G.711a-law Registration and Authentication Basic call functionality: Originating and Terminating Basic call Normal call release Premature call release User Busy Ringing Time-out SIP Reliable Provisional responses SIP Session Timer Calling Line Identification Presentation (CLIP) (on-hook data transmission) (FSK signalling on default CDE implementation) Calling Line Identification Restriction (CLIR ) Mid call digit transport (RFC2833) Distinctive Ringing Wspierane Platformy Sprzętowe: Equipment Practices : 7360 FX / 7302 FD / 7330 FD of OLT SW: R Support of ONTs: I-240G-D, I-240W-A, I-241W-S Call Forwarding Services: Call Forwarding Unconditional (CFU) Call Forwarding Busy (CFB ) Call Forwarding No Reply (CFNR ) Call Forwarding to Voice Mail (CFVM) Audible Message Waiting Indication (A-MWI) Hotline Do Not Disturb Alarm call Outgoing Call Barring (OCB) Incoming Call Barring (ICB) Call Completion to Busy Subscriber (CCBS) Call Return G711 Fax and Modem call Sip Server IP@ configured from the Management Interface Single SIP Server IP@ Support Telefon SIP 12

13 one ISAM family ISAM FX high capacity fiber ISAM FD DSL & fiber Remotes ONTs Cabinets 4. Wdrożenie 13

14 Współpraca urządzeń dostępne rozwiązanie, wdrożenie Softswitch ADESCOM serwer aplikacji telefonicznych. Platforma GPON ALU ISAM 7360 FX-16, ONT I-240W-A, z pakietem oprogramowania IVP. Obsługa połączeń głosowych VoIP, realizacja połączeń z wykorzystaniem protokołu SIP. Pakiet IVP, stały, predefiniowany, gotowy pakiet oprogramowania z półki bez dodatkowych opłat licencyjnych w ramach dostarczonego oprogramowania (rozwiązania). Zastosowanie pakietu IVP wymaga: - zgłoszenie nowego klienta do ALU - zatwierdzenia przez klienta zakresu pakietu IVP. FTTH CO FTTH 14

15 Współpraca urządzeń dostępne rozwiązanie, wdrożenie Proces Wdrożenia wymaga przeprowadzenia testów w zakresie wprowadzanych usług Operator przygotowuje i przedstawia zakres wymaganych usług Rola testów potwierdzenie poprawności działania dostarczonego rozwiązania Główne problemy - związane z nadinterpretacją wymagań RFC odnośnie SIP, literalne spełnianie wymagań W omawianym przypadku wystąpiły problemy: - spowolnienie usług WWW - Reverse DNS (nie związany z VoIP) - brak połączeń wyjściowych - INVITE autentykacja - sygnalizacja DTMF błędna interpretacja # do IVR 15

16 Współpraca urządzeń dostępne rozwiązanie, wdrożenie Spowolniony dostęp do usługi WWW - Reverse DNS - spowolnienie komunikacji do usługi WWW dla maszyn pod aplikacją Linux po interfeisie WiFi - powód brak obsługi zapytań Reverse DNS na tym typie ONT (DNS relay na ONT odrzuca zapytania) - rev DNS działa w tle dla maszyn pracujących pod Linux Workaround statyczne ustawienie DNS na maszynach których dotyczy problem (Linux) 16

17 Współpraca urządzeń dostępne rozwiązanie, wdrożenie Brak realizacji połączeń wychodzących - problem dotyczył tylko połączeń wychodzących połączenie odrzucane SIP Registration failed sygnał zajętości po wybraniu dowolnego znaku - rejestracja konta ONT (REGISTER) poprawna - połączenie wychodzące (INVITE) powtórnie sprawdzenie autentykacji dla zdefiniowanego i zarejestrowanego abonenta (pole Tag nagłówka From) RFC dopuszcza powtórną autentykację na INVITE ale jej nie wymaga po autentykacji na REGISTER Rozwiązaniem problemu wyłączenie na softswitch autentykacji dla wiadomości INVITE dla abonentów obsługiwanych na ONT - zmiana ustawień nastąpiła na urządzeniu softswitch ADESCOM dla wiadomości INVITE w parametrze autentykacji - zmiana spowodowała odblokowanie połączeń wychodzących 17

18 Współpraca urządzeń dostępne rozwiązanie, wdrożenie DTMF znak kończący # do IVR sygnalizacja DTMF błędna interpretacja # do IVR ONT wspiera fmtp: (inband), nie wspiera RTP event 16 hook-flash (outband). Problem zdiagnozowany, rozwiązanie poprzez zmianę parametru fmtp (z 0-16 do 0-15 DTMF)na softswitch ADESCOM oraz ustawienie DTMF inband. Po zmianie trybu na Inband usługa do IVR działa poprawnie. 18

19 Współpraca urządzeń dostępne rozwiązanie, wdrożenie Dostarczane rozwiązania (rozwiązania problemów) są jako workaround, działające. Docelowe rozwiązania, zawierające zmiany dostarczane są w kolejnych wersjach oprogramowania. Obie firmy działają tak, iż dostarczane rozwiązania zaistniałych problemów nie wykluczają się i nie powodują kolizji.

20 one ISAM family ISAM FX high capacity fiber ISAM FD DSL & fiber Remotes ONTs Cabinets 5. Podsumowanie 20

21 Dostępne rozwiązanie, wdrożenie Przeprowadzone zostało wdrożenie usług głosowych VoIP na bazie GPON ALU i softswitch ADESCOM Występujące problemy z realizacją usług głosowych zostały zdefiniowane, wdrożone zostały przygotowane rozwiązania. Dostarczane rozwiązania (rozwiązania problemów) jako workaround, działające. Docelowe rozwiązania, zawierające zmiany dostarczane w kolejnych wersjach oprogramowania. Obie firmy działają tak, iż dostarczane rozwiązania zaistniałych problemów nie wykluczają się i nie powodują kolizji. Rozwiązania dotyczące współpracy systemów mogą być wypracowane na bazie ścisłej współpracy zainteresowanych firm (dostawców). ADESCOM i Sprint przygotowały wspólną platformę testową do przeprowadzenia kompleksowych testów IOT. Mamy wspólne gotowe rozwiązanie dla usług Data/Video/VoIP w oparciu o platformy sprzętowe GPON ALU oraz softswitch ADESCOM 21
