1 VoIP (ang. Voice over Internet Protocol) jest technologią służącą do przesyłania dźwięku przez sieć pakietową opartą na protokóle IP czyli przykładowo Internet. Pozwala ona na integrację ruchu telefonicznego z transmisją danych w jednej sieci poprzez potraktowaniu dźwięku jak zwykłego strumienia danych. Technologia ta jest alternatywą dla zwykłych sieci telefonicznych. VoIP umożliwia wykonywanie połączeń telefonicznych także do abonentów nie posiadających Internetu, a korzystających z tradycyjnej linii telefonicznej czy też telefonu komórkowego. Zalety VoIP: Niezależność od operatorów świadczących tradycyjne usługi telefoniczne Niższy koszt połączeń Niższy koszt infrastruktury Możliwość integracji z transmisją danych i wideo Wady VoIP: Większa zawodność w porównaniu z telefonią tradycyjną Konieczność posiadania łącza internetowego oraz często dodatkowego sprzętu i/lub oprogramowania Podstawowa zasada działania technologii jest stosunkowo prosta, mianowicie sygnał mowy jest przetwarzany na reprezentację cyfrową, poddawany kompresji przy pomocy odpowiedniego kodeka a następnie dzielony na pakiety i przesyłany przy pomocy protokołu IP wraz z innymi danymi pochodzącymi na przykład od komputerów. Wykorzystuje się tutaj wiele nowych technologii sieciowych między innymi elementy logiczne czy specjalne protokoły. Elementy logiczne potrzebne są między innymi do zarządzania zgłoszeniami i przechowywania informacji o nich, rutowania pakietów itp. Nowe protokoły zaś są głównie protokołami sygnalizacyjnymi czyli używa się ich do ustanawiania połączeń i sesji multimedialnych, ustalania położenia użytkownika, translacji adresów, negocjacji parametrów łącza dla zgłoszenia, rozłączania i zarządzania zgłoszeniami, billingów i realizacji mechanizmów bezpieczeństwa. Obecnie używa się dwóch głównych protokołów dla VoIP: H.323 zaimplementowany tylko w Vigorze serii 3300V SIP zaimplementowany we wszystkich Vigorach obsługujących VoIP Protokół SIP Protokół SIP jest protokołem sygnalizacyjnym, którego główne działanie polega na inicjowaniu sesji pomiędzy klientami. Jest to podobny do HTTP protokół peer-to-peer zawierający mechanizm żądanie-odpowiedź. Używa on zwykłego tekstu, który może być odczytany bezpośrednio przez człowieka. Zasadniczo dostarcza on rozmaitych funkcji umożliwiających operacje typu wybieranie numeru czy też sygnał zajętości. Dodatkowo wspiera zaawansowane możliwości obsługi połączenia używane przez protokół sygnalizacyjny SS7 (używany do sygnalizacji w telefonii konwencjonalnej). Protokół SIP współpracuje z innymi protokołami. SDP (ang. Session Description Protocol) opisuje sposób transportu multimediów w sieci. Wiadomości SDP podobnie jak wiadomości SIP mają charakter tekstowy i specyfikują jakie możliwości muszą posiadać zakończenia sieciowe. SAP (ang. Session Annoucement Protocol) jest używany do informowania większej liczby użytkowników o otwieranej w danej chwili sesji czyli przykładowo w przypadku konferencji czy usług rozsiewczych takich jak radio czy telewizja. Zasadniczo SIP jest dość podobny do protokołu HTTP czyli między innymi używa zwykłego tekstu i prostych mechanizmów. Do identyfikacji terminali SIP używa adresów w formacie SIP URI: sip: host: port Niektóre pola mogą być opcjonalne. Zazwyczaj host odnosi się do nazwy domeny. Informacje użytkownika składają się z pola użytkownik, hasło Domyślnym portem jest port /22

2 Po ustanowieniu połączenia z wykorzystaniem protokołu SIP, następuje transmisja strumienia głosu przez protokół RTP (ang. Real-Time Transport Protocol). W pakietach RTP mogą być osadzone różne kodeki. Vigory z indeksem V wspierają G.711 A/µ-law, G.723, G.726 i G.729 A & B. Każdy z kodeków używa innej wielkości pasma co wiąże się z jakością głosu - im wyższe pasmo kodeka (mniejsza kompresja) tym lepsza jakość głosu. System oparty o SIP składa się z dwóch elementów: Terminale: Do rozpoczęcia sesji wymagane są przynajmniej dwa terminale i istnieje możliwość komunikacji między nimi bez angażowania infrastruktury sieci SIP. Terminalem może być komputer z odpowiednim oprogramowaniem, specjalny telefon podłączany do gniazda sieciowego, lub też bramka podłączana do gniazda sieciowego, do której wpinamy zwykły telefon. Serwery SIP: Serwerów używa się głównie do rutowania i przekierowywania zgłoszeń oraz czasem do prostego uwierzytelniania. Zasadniczo istnieją dwa tryby pracy serwera a mianowicie proxy i redirect. Serwer proxy ma za zadanie przekazywać do odpowiedniej domeny żądania połączenia. Analizuje on polecenie INVITE protokołu SIP i na podstawie zawartego w nim adresu kieruje je do innego węzła w sieci. Taki sposób wykonywania połączeń pozwala ominąć problemy związane z translacją adresów (NAT). SIP proxy umożliwia również połączenia pomiędzy terminalami VoIP a siecią PSTN. Serwer typu redirect informuje klienta, aby skontaktował się bezpośrednio z innym serwerem i w przeciwieństwie do serwera proxy nie musi monitorować zgłoszeń. Jakość w VoIP Wchodząc na stronę internetową (opis: TestYourVoIP), możesz przetestować, czy Twoje łącze internetowe jest wystarczające do prowadzenia rozmów przez Internet. Przykładowo jeżeli po przetestowaniu wskaźnik ustawia się na wartość ok. 4 na wykresie to da się rozmawiać za pomocą twojego łącza internetowego. Przy czym wynik nigdy nie osiąga najwyższej oceny 5 (niebieski słupek) ze względu na zastosowaną kompresję dźwięku. Na jakość działania usługi ma przede wszystkim jakość naszego łącza Internetowego a konkretnie: a) Przepustowość Zasadniczo VoIP nie wymaga zbyt dużej symetrycznej przepustowości łącza do poprawnego działania. Wszytko zależy od kodeka który jest użyty do kompresji sygnału mowy. Poniżej znajduje się lista najbardziej popularnych kodeków VoIP. Niestety jednak nic nie ma za darmo i bardzo często wraz ze spadkiem przepustowości wymaganej przez dany kodek rośnie wprowadzane przez niego opóźnienie. Wydłuża się bowiem czas jaki procesory po stronie nadawczej i odbiorczej potrzebują na przetworzenie dźwięku. Dobór kodeka jest więc kompromisem pomiędzy przepustowością, opóźnieniem a wymaganą jakością dźwięku. Generalnie można powiedzieć, że przy połączeniu 256kb/s upload/download, wydzielonym tylko dla telefonii VoIP jakość rozmów jest już bardzo dobra. Co to jest VoIP Kodek mowy Pasmo kodeka [kb/s] Nominalna szerokość pasma Ethernet [kb/s] G G G G /22

3 Jeżeli jest taka możliwość to zalecanym kodekiem jest G , który wymaga 32kb/s pasma (jednak nominalnie należy zapewnić mu 55.2 kb/s pasma). b) Opóźnienie Zbyt duże opóźnienie transmisji w naszym łączu może spowodować, iż rozmowa straci interaktywność. Innymi słowy będziemy musieli zbyt długo czekać na odpowiedź naszego rozmówcy a cały dialog może się stać bardzo utrudniony. Poniżej przedstawione są warunki jakie musi spełniać nasze łącze pod względem opóźnień, aby usługa VoIP działała poprawnie. Oczywiście opóźnienie jest mierzone w jedną stronę między nami a naszym rozmówcą. Opóźnienie w jedną stronę Poniżej ms Od 150ms do 250ms Powyżej ms Jakość działania Opóźnienie nie wyczuwalne Opóźnienie wyczuwalne ale nie przeszkadza w rozmowie Opóźnienie wyraźnie przeszkadza w normalnej rozmowie c) Jitter Jitter powstaje wtedy kiedy pakiety docierają z jednego punktu sieci do drugiego z różnym opóźnieniem. Jest to po prostu różnica w czasie między kolejnymi opóźnieniami. Powoduje wycinanie fragmentów rozmowy i pogarsza jakość. Poniżej znajduje się tabela w której podano wartości jitter i wpływ na jakość rozmowy. Jitter Poniżej 40ms Od 40ms do 75ms Powyżej 75ms Jakość działania Jitter nie wyczuwalny Jitter wyczuwalny ale raczej nie przeszkadza w rozmowie Zła jakość i wyraźne przerwy w rozmowie d) Zgubione pakiety Liczba zgubionych pakietów również odgrywa ważną rolę gdyż im więcej pakietów nie dotrze do naszego rozmówcy tym bardziej nasz głos będzie poprzerywany. Generalnie w celu zachowania dobrej jakości rozmowy liczba utraconych pakietów powinna być mniejsza niż 5%. Urządzenia VoIP Istnieje wiele urządzeń wchodzących w skład sieci VoIP jednakże dwa najbardziej popularne z nich to bramka VoIP i telefon VoIP. Bramki są urządzeniami które umożliwiają korzystanie z telefonii VoIP za pomocą zwykłego aparatu telefonicznego. Umożliwiają one korzystanie z sieci VoIP użytkownikom nie posiadającym komputera. Routery DrayTek oznaczone indeksem V mają wbudowane bramki VoIP. Modele Vigor mają dostępne różne porty powiązane z VoIP: FXS: możliwość podłączenia telefonu analogowego lub centralki PABX FXO typu LifeLine: zapewnia funkcję backup możliwość nawiązania połączenia za pomocą linii PSTN w przypadku problemów z realizacją połączeń VoIP W przypadku zastosowania routera z interfejsem ISDN istnieje również możliwość wykorzystania infrastruktury ISDN. 3/22

4 Do gniazd FXS można podłączać telefony analogowe lub centralki PABX. System PABX musi dysponować portem przeznaczonym do obsługi miejskiej linii analogowej, ponieważ interfejs FXS po stronie routera będzie symulował taką własnie linię. Zatem technologię VoIP można używać w dwóch konfiguracjach: używając tylko aparatów telefonicznych: dwa telefony podłączone do routera pozwalają prowadzić dwie jednoczesne rozmowy przez Internet. Odległość od telefonu do routera może wynosić nawet kilkaset metrów, jednak rozmowy można inicjować i odbierać tylko z dwóch aparatów. używając centralki telefonicznej: w firmie funkcjonuje centralka, skupiająca pewną liczbę abonentów (numery wewnętrzne). Jej użycie pozwoli na realizację darmowych połączeń VoIP z dowolnego telefonu analogowego lub ISDN podłączonego do centralki. Jak przebiega współpraca z routerem? Jeden lub oba porty FXS symulują zewnętrzną linię analogową. Reszta zależy od konfiguracji centralki, to znaczy: 1. Jeżeli na dany port routera nadejdzie wywołanie głosowe z Internetu (np. inicjowane z innego routera Vigor za pomocą sygnalizacji SIP), zostanie ono przekazane na linię FXS z użyciem klasycznej sygnalizacji tonowej. Będzie sygnalizowane na aparacie wewnętrznym lub zespole, wskazanym w przydziale połączeń centralki, tak jak to ma miejsce, kiedy połączenie jest inicjowane z prawdziwej sieci analogowej. Zdarzenie takie jest obsługiwane zgodnie z konfiguracją systemu PABX, tzn. możliwe są typowe reakcje jak zawieszenie czy przekazanie połączenia na inny numer. 2. Każdy abonent PABX, który ma pozwolenie na użycie danej linii zewnętrznej (np. przez wybranie kodu dostępu), będzie mógł usłyszeć sygnał wybierania przekazany przez port routera (tak jak to robi centrala miejska). Może wówczas wybrać odpowiedni numer czy adres IP innej lokalizacji i nawiązać połączenie. Jeżeli system poosiada funkcje typu LCR (wybór najlepszej opcji dla połączeń), może on kierować połączenia do innej lokalizacji firmy poprzez router VoIP bez udziału i wiedzy abonenta. 4/22

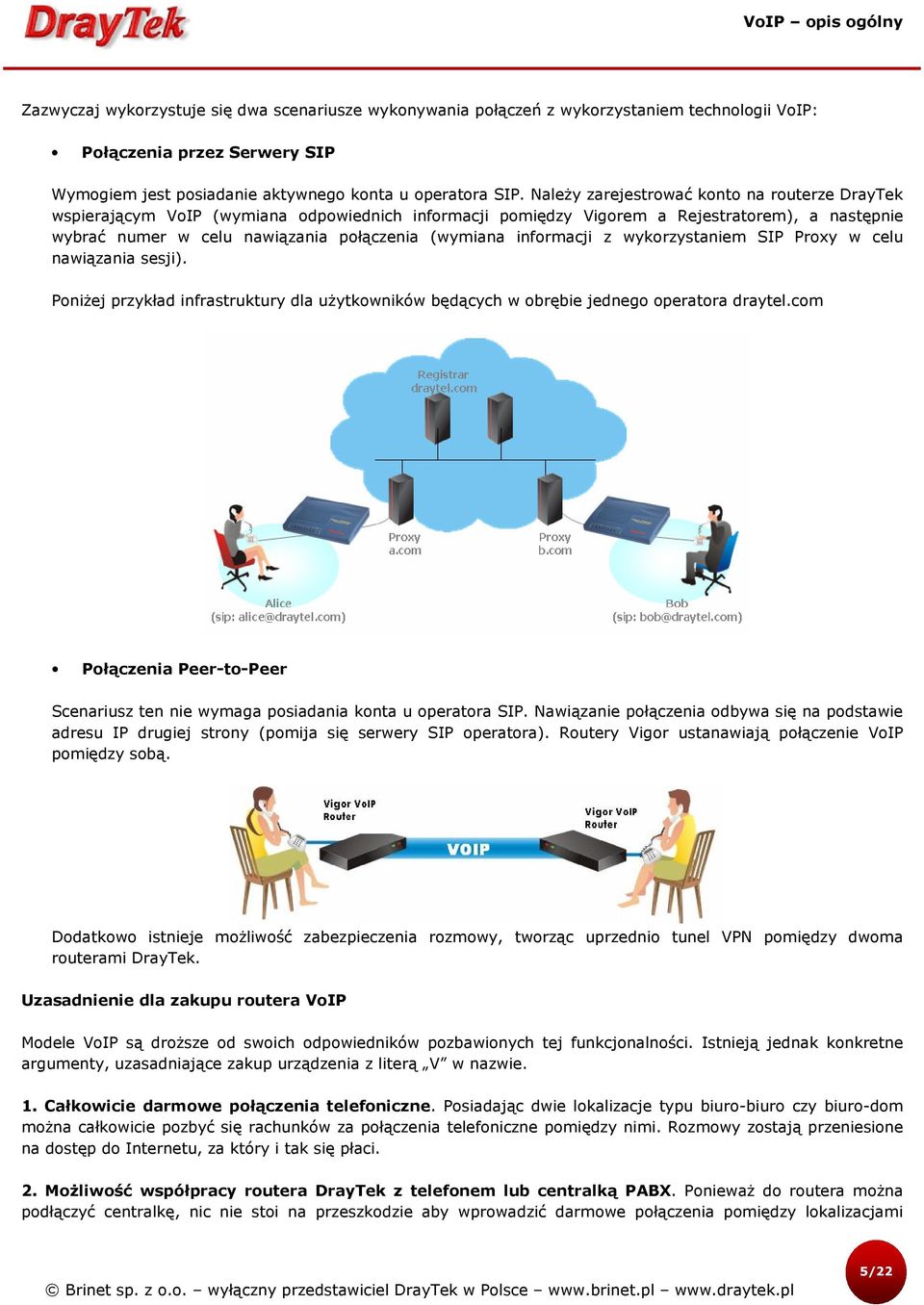

5 Zazwyczaj wykorzystuje się dwa scenariusze wykonywania połączeń z wykorzystaniem technologii VoIP: Połączenia przez Serwery SIP Wymogiem jest posiadanie aktywnego konta u operatora SIP. Należy zarejestrować konto na routerze DrayTek wspierającym VoIP (wymiana odpowiednich informacji pomiędzy Vigorem a Rejestratorem), a następnie wybrać numer w celu nawiązania połączenia (wymiana informacji z wykorzystaniem SIP Proxy w celu nawiązania sesji). Poniżej przykład infrastruktury dla użytkowników będących w obrębie jednego operatora draytel.com Połączenia Peer-to-Peer Scenariusz ten nie wymaga posiadania konta u operatora SIP. Nawiązanie połączenia odbywa się na podstawie adresu IP drugiej strony (pomija się serwery SIP operatora). Routery Vigor ustanawiają połączenie VoIP pomiędzy sobą. Dodatkowo istnieje możliwość zabezpieczenia rozmowy, tworząc uprzednio tunel VPN pomiędzy dwoma routerami DrayTek. Uzasadnienie dla zakupu routera VoIP Modele VoIP są droższe od swoich odpowiedników pozbawionych tej funkcjonalności. Istnieją jednak konkretne argumenty, uzasadniające zakup urządzenia z literą V w nazwie. 1. Całkowicie darmowe połączenia telefoniczne. Posiadając dwie lokalizacje typu biuro-biuro czy biuro-dom można całkowicie pozbyć się rachunków za połączenia telefoniczne pomiędzy nimi. Rozmowy zostają przeniesione na dostęp do Internetu, za który i tak się płaci. 2. Możliwość współpracy routera DrayTek z telefonem lub centralką PABX. Ponieważ do routera można podłączyć centralkę, nic nie stoi na przeszkodzie aby wprowadzić darmowe połączenia pomiędzy lokalizacjami 5/22

6 firmy (router+centralka w każdej większej lokalizacji, w mniejszym biurze router + 2 telefony). Zwykle centralki już pracują, zatem ponosimy tylko koszt zakupu routera-bramy VoIP. Wtedy dowolny, nawet najprostszy telefon w firmie może mieć dostęp do połączeń VoIP. Nie da się tego osiągnąć za pomocą darmowych programów komputerowych, nie mówiąc o kosztach zakupu nowych telefonów IP. 3. Bezpieczeństwo i poufność rozmów dzięki wsparciu VPN - argument nie do przecenienia zarówno dla biznesu, jak i użytkowników prywatnych. Bezpieczeństwo połączeń VoIP jest tematem bardzo aktualnym, ponieważ technologia ta koncentruje się wyłącznie na zapewnieniu właściwego przekazu strumienia mowy bez jakiejkolwiek jego ochrony. Przechwycenie i zdekodowanie ciągu pakietów jest całkiem realne, dlatego producenci sprzętu VoIP nieodłącznie stosują mechanizmy VPN. Można wprowadzić silne szyfrowanie 3DES lub AES realizowane sprzętowo, a więc bardzo wydajnie. Po połączeniu różnych lokalizacji za pomocą takich tuneli, powstaje zupełnie prywatna, dobrze chroniona platforma komunikacyjna, ma której można realizować połączenia VIP. Routery realizujące prywatną komunikację VoIP nie posługują się swoimi adresami publicznymi, lecz prywatnymi adresami interfejsu LAN. 4. Wspomaganie jakości przekazu w warunkach mocno obciążonego łącza dzięki mechanizmom IP QoS (ang. Quality of Service). DrayTek nie przypadkowo rozpoczął implementowanie QoS własnie od routerów VoIP. Poza opcjami cennymi dla administratora sieci, typu przydział pasma na podstawie adresów IP, mechanizm ten zawiera domyślnie włączone wsparcie dla przekazu VoIP. Na czas trwania połaczenia router automatycznie rezerwuje odpowiednie pasmo i traktuje ruch VoIP priorytetowo względem innych usług. Jest to działanie lokalne (mechanizm DiffServ), które nie gwarantuje jakości przekazu na całej drodze pakietów jak protokoły typu RSVP. Jednak przydaje się bardzo, kiedy łącze dostępowe jest niezbyt szybkie i do tego intensywnie wykorzystywane przez inne usługi (P2P, WWW, FTP itp.). Czyli zawsze. 5. Zmienne adresy IP. Router pozwoli na stosowanie mechanizmów VoIP także w warunkach, kiedy dostęp do Internetu opiera się na zmiennym adresie IP. Stabilnie działający mechanizm DDNS (dynamiczny DNS) oraz możliwość inicjowania połączenia z użyciem nazwy DNS odległego routera pozwala rozmawiać również dwóm osobom używającym np. Neostradę. Takie połączenie również może być chronione tunelem VPN. Należy jednak odradzić stosowanie adresów zmiennych instytucjom, wymagającym stabilnej sieci VoIP over VPN złożonej z wielu połączeń. 6/22

7 Plan Wybierania Strona ta pozwala na ustawienia ksiązki telefonicznej oraz mapowania i obróbki numerów dla VoIP. Kliknij linki Książka telefoniczna i Mapowanie i obróbka numerów, aby przejść do ustawień szczegółowych. Planu wybierania. Książka telefoniczna W tej sekcji możesz wprowadzić swoje kontakty VoIP do książki telefonicznej. Wpisy pomogą w wykonywaniu szybszych i prostszych połączeń z wykorzystaniem szybkiego wybierania wprowadzonego Numeru telefonicznego. Możesz wprowadzić do 60 wpisów w książce telefonicznej np. adresy SIP do przyjaciół, rodziny. 7/22

8 Kliknij dowolny indeks, aby zmienić ustawienia wpisu. Włącz uaktywnienie wpisu. Numer telefonu numer szybkiego wybierania, który odnosi się do danego SIP URL. Możesz użyć cyfr 0-9 i *. Nazwa wyświetlana własny identyfikator CID (ang. Caller ID), który ma być wyświetlany. Dzięki niemu nie trzeba zapamiętywać wszystkich skomplikowanych adresów SIP URL wystarczy wpisać odpowiedni ciąg znaków, który identyfikuje dany SIP URL. SIP URL adres SIP. 8/22

9 Mapowanie i obróbka numerów Funkcja ta została stworzona dla Twojej wygody. Umożliwia ona edytowanie numerów prefiks dla kont SIP poprzez dodanie, skrócenie lub podmianę numeru. Funkcja pozwala na szybsze i prostsze wykonywanie połączeń przez wybrany interfejs VoIP. Włącz - zaznaczenie spowoduje aktywacje reguły. Początek numeru - pojedyncza cyfra lub grupa kilku cyfr (np. 061, 0, 0607 ), od których zaczyna sie numer telefoniczny wybierany przez nas z klawiatury telefonu podpietego do portu FXS routera. Jednym słowem jest to prefiks, dla którego tworzymy dana regułe. Akcja z rozwijanego menu do wyboru 4 typy obsługi prefiksów: 9/22

10 Brak - Nie zmienia sekwencji prefiksu i całkowicie nie ingeruje w niego. Dodaj - Dodaje do prefiksu z kolumny Początek numeru sekwencje zdefiniowana w kolumnie Numer. Skróć - Skraca prefiks z kolumny Początek numeru o sekwencje zdefiniowana w kolumnie Numer. Np. Początek numeru 886 zostanie całkowicie usunięty, gdyż dla akcji skróć ustawiono Numer 886. Połączenie będzie kierowane przez interfejs VoIP1. Podmień - Zamienia prefiks zdefiniowany w kolumnie Początek numeru na sekwencje zdefiniowana w kolumnie Numer. Np. Początek numeru 03 zostanie zamieniony na sekwencję ustawioną w Numer Połączenie będzie kierowane przez interfejs VoIP2. Zatem wybierając Vigor dokona zamiany na Numer - numer, który będzie zmieniał prefiks z kolumny Początek numeru w sposób zdefiniowany przez wybór funkcji z kolumny Akcja Dł. min. - określa minimalna długość numeru, który będzie brany pod uwagę dla danej reguły. Oczywiście liczy się tylko długość samego numeru (bez długości prefiksu). Dł. maks. - określa maksymalną długość numeru, który będzie brany pod uwagę dla danej reguły. Oczywiście liczy się tylko długość samego numeru (bez długości prefiksu. Interfejs - określa wybór interfejsu dla rozmów wychodzących (jedno z kilku kont SIP lub w zależności od modelu Vigora linia PSTN/ISDN) dla definiowanej reguły. Należy najpierw odpowiednio skonfigurować konta VoIP, aby były dostępne jako interfejsy. 10/22

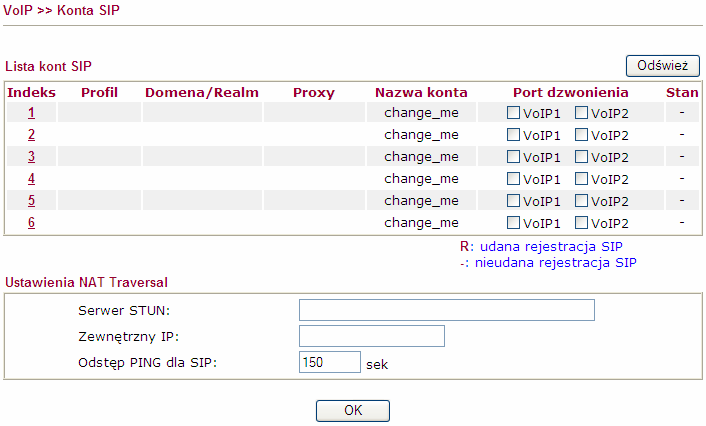

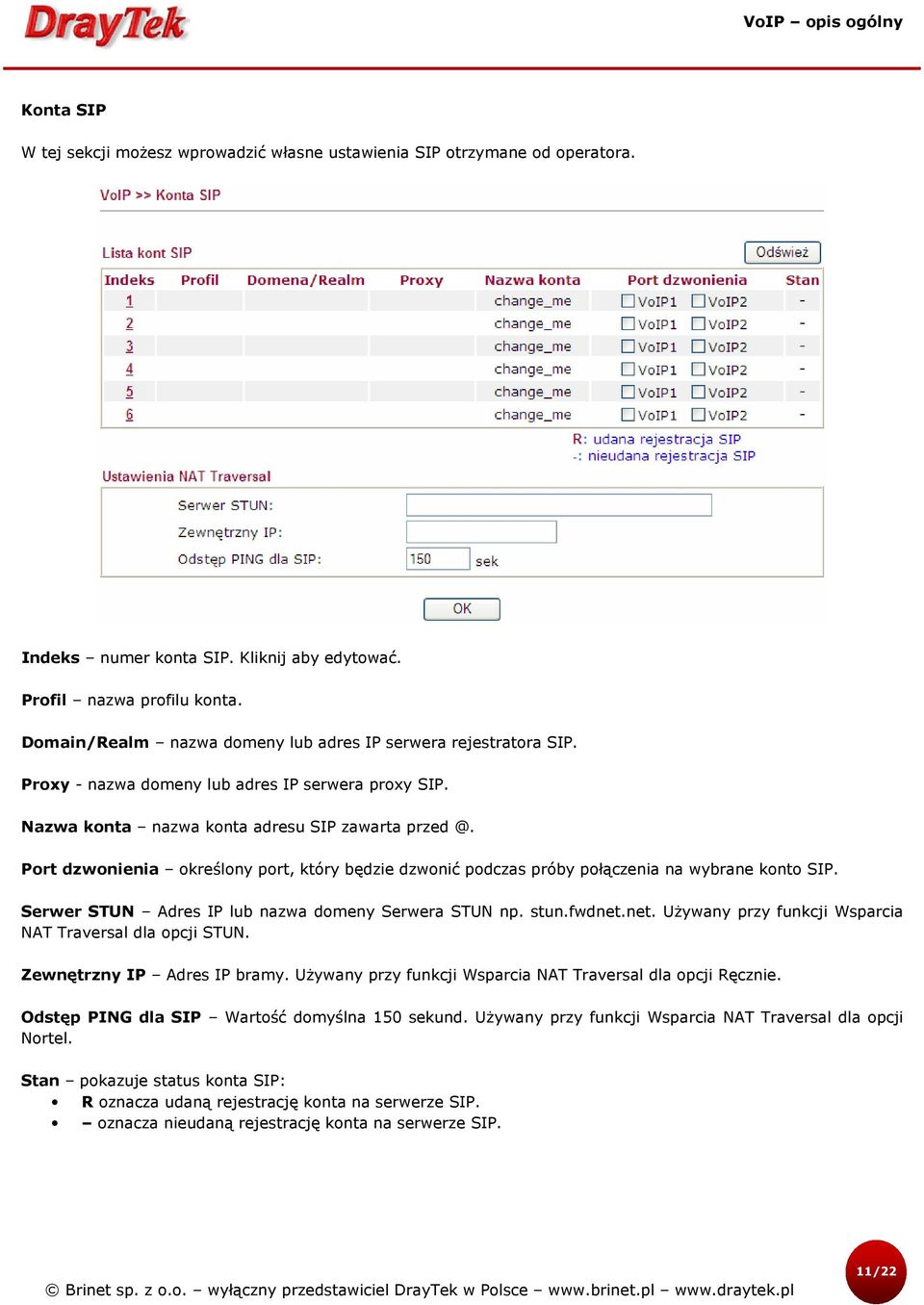

11 Konta SIP W tej sekcji możesz wprowadzić własne ustawienia SIP otrzymane od operatora. Indeks numer konta SIP. Kliknij aby edytować. Profil nazwa profilu konta. Domain/Realm nazwa domeny lub adres IP serwera rejestratora SIP. Proxy - nazwa domeny lub adres IP serwera proxy SIP. Nazwa konta nazwa konta adresu SIP zawarta Port dzwonienia określony port, który będzie dzwonić podczas próby połączenia na wybrane konto SIP. Serwer STUN Adres IP lub nazwa domeny Serwera STUN np. stun.fwdnet.net. Używany przy funkcji Wsparcia NAT Traversal dla opcji STUN. Zewnętrzny IP Adres IP bramy. Używany przy funkcji Wsparcia NAT Traversal dla opcji Ręcznie. Odstęp PING dla SIP Wartość domyślna 150 sekund. Używany przy funkcji Wsparcia NAT Traversal dla opcji Nortel. Stan pokazuje status konta SIP: R oznacza udaną rejestrację konta na serwerze SIP. oznacza nieudaną rejestrację konta na serwerze SIP. 11/22

12 Nazwa profilu dowolna nazwa identyfikująca profil. Możesz wprowadzić nazwę zbliżoną do nazwy domeny, np. s draytel-1 dla draytel.org. Rejestruj przez sposób rejestracji konta: Brak - jeżeli chcesz wykonywać połączenia VoIP bez rejestracji na serwerze SIP. Niektóre serwery pozwalają na używanie funkcji VoIP bez rejestracji. Dla tych serwerów wybierz Rozmowa bez rejestracji na SIP. Auto - rekomendowana metoda rejestracji. System wybierze automatycznie sposób rejestracji. WAN - rejestracja przez WAN. LAN/VPN - rejestracja przez LAN/VPN. Port SIP numer portu do wysyłania/otrzymywania informacji SIP w celu nawiązania sesji. Domyślna wartość to Domain/Realm - nazwa domeny lub adres IP serwera rejestratora SIP. Proxy - nazwa domeny lub adres IP serwera proxy SIP. Możesz wpisać numer portu za nazwą domeny, aby wskazać ten port jako docelowy w transmisji danych(np. nat.draytel.org:5065) 12/22

13 Outbound Proxy zaznacz, aby proxy pełniło rolę outbound proxy. Nazwa wyświetlana - własny identyfikator CID (ang. Caller ID), który ma być wyświetlany. Numer/nazwa konta nazwa konta adresu SIP np. każdy tekst ID użytkownika zaznacz i wprowadź nazwę lub numer używany do uwierzytelnienia z rejestratorem SIP. Jeżeli wartość jest taka sama jak Numer/nazwa konta nie ma potrzeby używania tej opcji. Hasło hasło dostarczone przez operatora. Okres wygasania okres czasu, przez który twój serwer rejestratora SIP utrzymuje informacje o poprawnej rejestracji. Przed upływem okresu wygasania router wyśle kolejną prośbę rejestracji na rejestratorze SIP. Wsparcie NAT Traversal użyj tej funkcji jeżeli twój router łączy się z Internetem poprzez inne urządzenie (występuje NAT). Możliwe warianty: Brak funkcja nieaktywna. STUN wykorzystanie Serwera STUN podanego w Ustawienia NAT Traversal. Ręcznie wykorzystanie Zewnętrznego IP podanego w Ustawienia NAT Traversal. Nortel możesz wybrać tą opcję jeżeli soft-switch, którego używasz wspiera rozwiązanie nortel. Port dzwonienia port, który ma dzwonić w przypadku połączenia przychodzącego. Jest on przypisany do danego konta SIP Wzór dzwonienia typ sygnału dzwonienia dla połączeń VoIP. 13/22

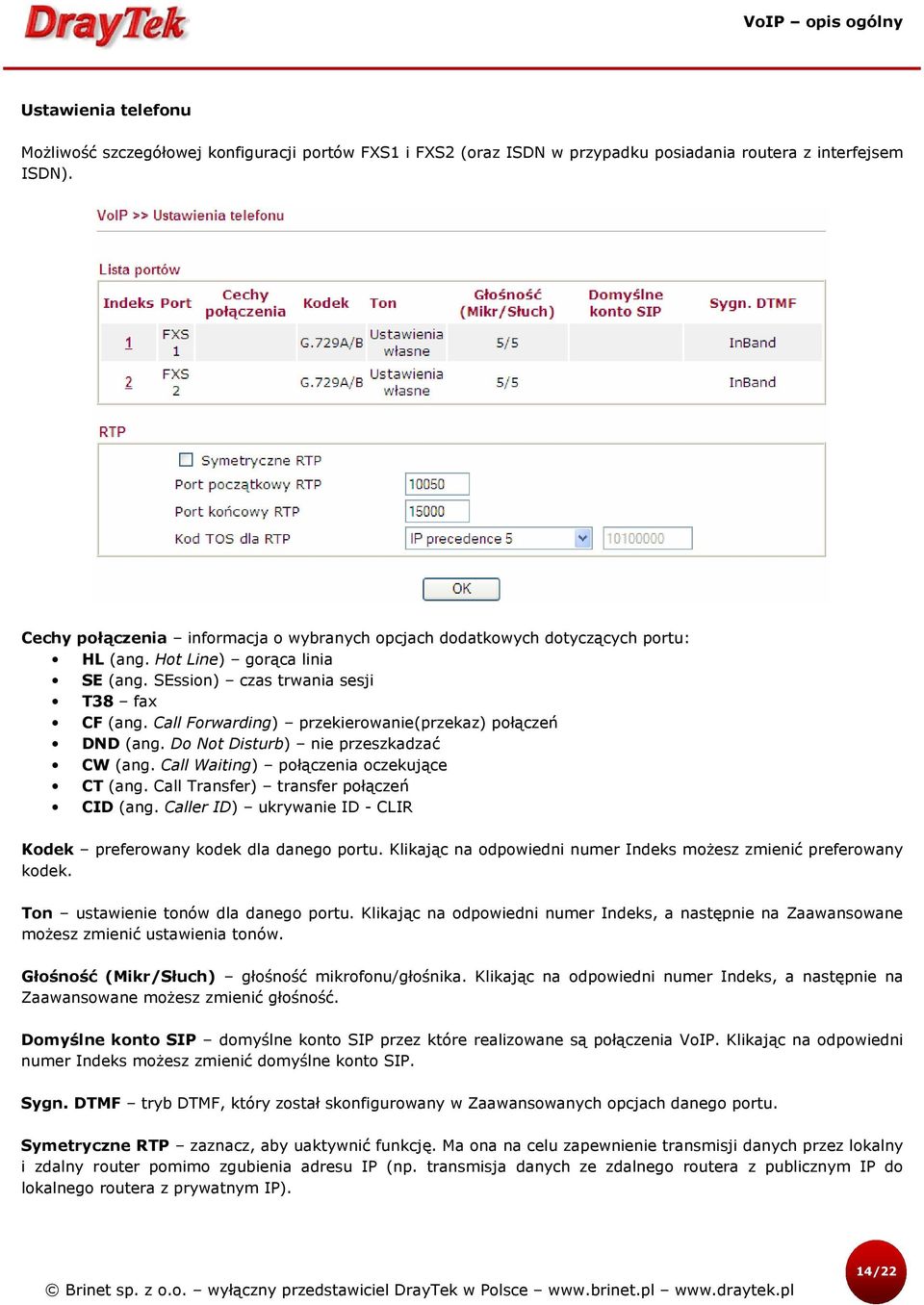

14 Ustawienia telefonu Możliwość szczegółowej konfiguracji portów FXS1 i FXS2 (oraz ISDN w przypadku posiadania routera z interfejsem ISDN). Cechy połączenia informacja o wybranych opcjach dodatkowych dotyczących portu: HL (ang. Hot Line) gorąca linia SE (ang. SEssion) czas trwania sesji T38 fax CF (ang. Call Forwarding) przekierowanie(przekaz) połączeń DND (ang. Do Not Disturb) nie przeszkadzać CW (ang. Call Waiting) połączenia oczekujące CT (ang. Call Transfer) transfer połączeń CID (ang. Caller ID) ukrywanie ID - CLIR Kodek preferowany kodek dla danego portu. Klikając na odpowiedni numer Indeks możesz zmienić preferowany kodek. Ton ustawienie tonów dla danego portu. Klikając na odpowiedni numer Indeks, a następnie na Zaawansowane możesz zmienić ustawienia tonów. Głośność (Mikr/Słuch) głośność mikrofonu/głośnika. Klikając na odpowiedni numer Indeks, a następnie na Zaawansowane możesz zmienić głośność. Domyślne konto SIP domyślne konto SIP przez które realizowane są połączenia VoIP. Klikając na odpowiedni numer Indeks możesz zmienić domyślne konto SIP. Sygn. DTMF tryb DTMF, który został skonfigurowany w Zaawansowanych opcjach danego portu. Symetryczne RTP zaznacz, aby uaktywnić funkcję. Ma ona na celu zapewnienie transmisji danych przez lokalny i zdalny router pomimo zgubienia adresu IP (np. transmisja danych ze zdalnego routera z publicznym IP do lokalnego routera z prywatnym IP). 14/22

15 Port początkowy RTP początkowy port strumienia RTP. Domyślna wartość to Port końcowy RTP - końcowy port strumienia RTP. Domyślna wartość to Kod TOS dla RTP wybór kodu TOS dla pakietów VoIP. 15/22

16 Szczegółowe ustawienia dotyczące portu FXS1 i FXS2 Gorąca linia - zaznacz, aby uaktywnić. Następnie wpisz SIP URL, na który ma być wykonywane połączenie zaraz po podniesieniu słuchawki. Czas sesji - zaznacz, aby uaktywnić czas po którym nastąpi rozłączenie połączenia w przypadku braku odpowiedzi. T.38 Fax - zaznacz, aby uaktywnić funkcję faksu. Przekaz połączeń CF (ang. Call Forwarding) Wyłącz funkcja nieaktywna Zawsze wszystkie połączenia przychodzące zostaną przekierowane na SIP URL w każdym przypadku. Gdy zajęte - połączenia przychodzące zostaną przekierowane na SIP URL w przypadku zajętości. Brak odpowiedzi - połączenia przychodzące zostaną przekierowane na SIP URL w przypadku braku odpowiedzi w określonym Czasie. 16/22

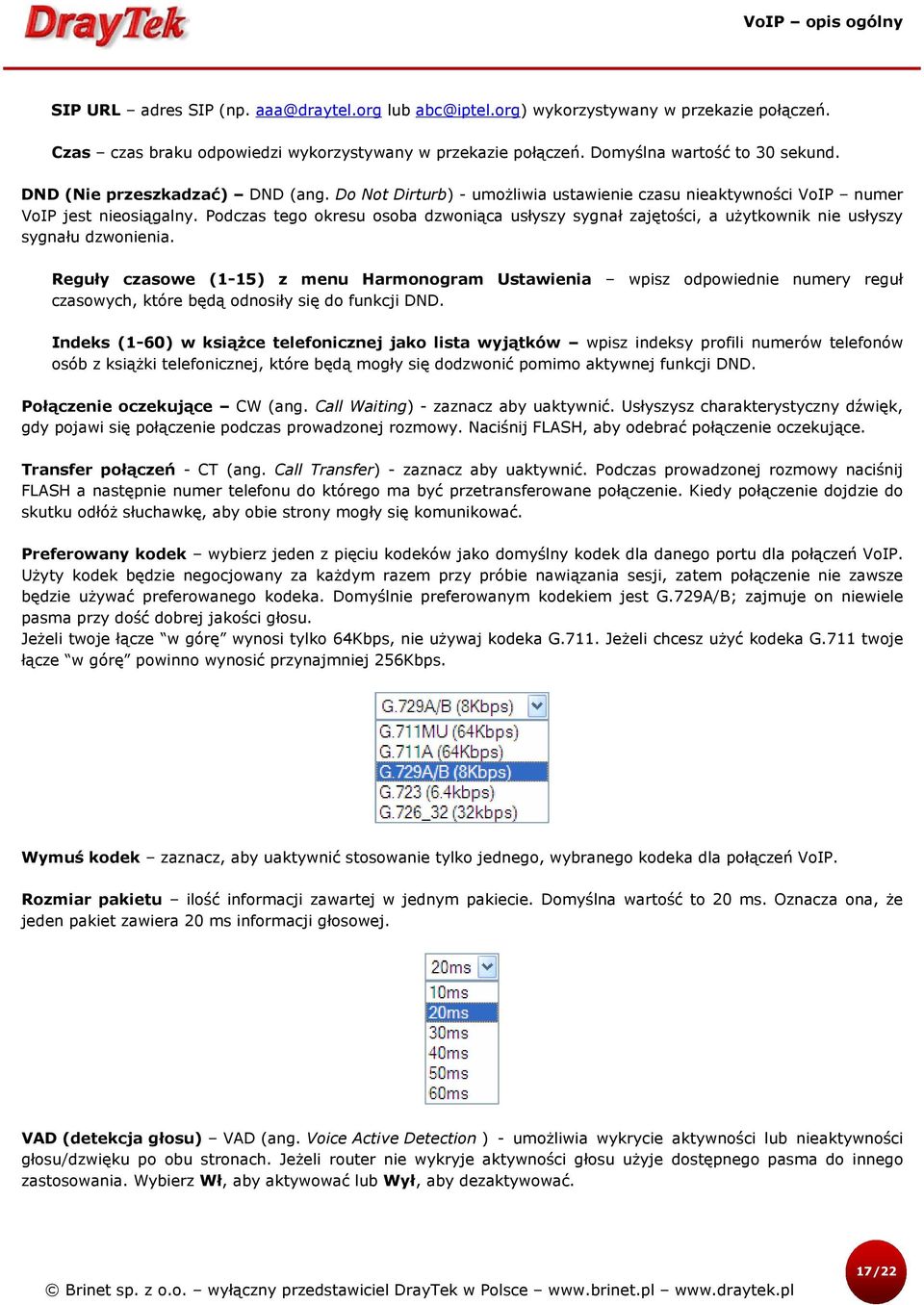

17 SIP URL adres SIP (np. lub wykorzystywany w przekazie połączeń. Czas czas braku odpowiedzi wykorzystywany w przekazie połączeń. Domyślna wartość to 30 sekund. DND (Nie przeszkadzać) DND (ang. Do Not Dirturb) - umożliwia ustawienie czasu nieaktywności VoIP numer VoIP jest nieosiągalny. Podczas tego okresu osoba dzwoniąca usłyszy sygnał zajętości, a użytkownik nie usłyszy sygnału dzwonienia. Reguły czasowe (1-15) z menu Harmonogram Ustawienia wpisz odpowiednie numery reguł czasowych, które będą odnosiły się do funkcji DND. Indeks (1-60) w książce telefonicznej jako lista wyjątków wpisz indeksy profili numerów telefonów osób z książki telefonicznej, które będą mogły się dodzwonić pomimo aktywnej funkcji DND. Połączenie oczekujące CW (ang. Call Waiting) - zaznacz aby uaktywnić. Usłyszysz charakterystyczny dźwięk, gdy pojawi się połączenie podczas prowadzonej rozmowy. Naciśnij FLASH, aby odebrać połączenie oczekujące. Transfer połączeń - CT (ang. Call Transfer) - zaznacz aby uaktywnić. Podczas prowadzonej rozmowy naciśnij FLASH a następnie numer telefonu do którego ma być przetransferowane połączenie. Kiedy połączenie dojdzie do skutku odłóż słuchawkę, aby obie strony mogły się komunikować. Preferowany kodek wybierz jeden z pięciu kodeków jako domyślny kodek dla danego portu dla połączeń VoIP. Użyty kodek będzie negocjowany za każdym razem przy próbie nawiązania sesji, zatem połączenie nie zawsze będzie używać preferowanego kodeka. Domyślnie preferowanym kodekiem jest G.729A/B; zajmuje on niewiele pasma przy dość dobrej jakości głosu. Jeżeli twoje łącze w górę wynosi tylko 64Kbps, nie używaj kodeka G.711. Jeżeli chcesz użyć kodeka G.711 twoje łącze w górę powinno wynosić przynajmniej 256Kbps. Wymuś kodek zaznacz, aby uaktywnić stosowanie tylko jednego, wybranego kodeka dla połączeń VoIP. Rozmiar pakietu ilość informacji zawartej w jednym pakiecie. Domyślna wartość to 20 ms. Oznacza ona, że jeden pakiet zawiera 20 ms informacji głosowej. VAD (detekcja głosu) VAD (ang. Voice Active Detection ) - umożliwia wykrycie aktywności lub nieaktywności głosu/dzwięku po obu stronach. Jeżeli router nie wykryje aktywności głosu użyje dostępnego pasma do innego zastosowania. Wybierz Wł, aby aktywować lub Wył, aby dezaktywować. 17/22

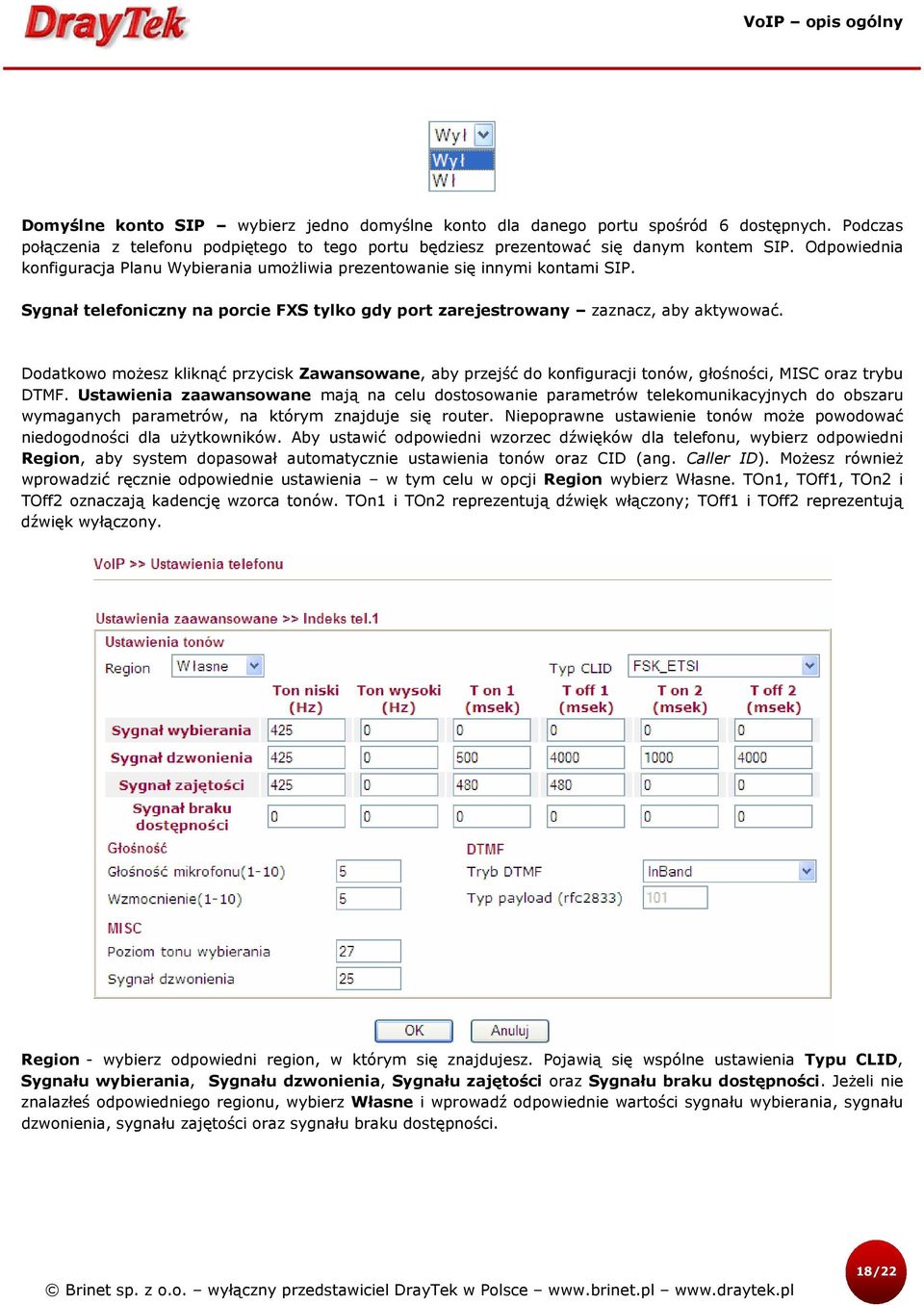

18 Domyślne konto SIP wybierz jedno domyślne konto dla danego portu spośród 6 dostępnych. Podczas połączenia z telefonu podpiętego to tego portu będziesz prezentować się danym kontem SIP. Odpowiednia konfiguracja Planu Wybierania umożliwia prezentowanie się innymi kontami SIP. Sygnał telefoniczny na porcie FXS tylko gdy port zarejestrowany zaznacz, aby aktywować. Dodatkowo możesz kliknąć przycisk Zawansowane, aby przejść do konfiguracji tonów, głośności, MISC oraz trybu DTMF. Ustawienia zaawansowane mają na celu dostosowanie parametrów telekomunikacyjnych do obszaru wymaganych parametrów, na którym znajduje się router. Niepoprawne ustawienie tonów może powodować niedogodności dla użytkowników. Aby ustawić odpowiedni wzorzec dźwięków dla telefonu, wybierz odpowiedni Region, aby system dopasował automatycznie ustawienia tonów oraz CID (ang. Caller ID). Możesz również wprowadzić ręcznie odpowiednie ustawienia w tym celu w opcji Region wybierz Własne. TOn1, TOff1, TOn2 i TOff2 oznaczają kadencję wzorca tonów. TOn1 i TOn2 reprezentują dźwięk włączony; TOff1 i TOff2 reprezentują dźwięk wyłączony. Region - wybierz odpowiedni region, w którym się znajdujesz. Pojawią się wspólne ustawienia Typu CLID, Sygnału wybierania, Sygnału dzwonienia, Sygnału zajętości oraz Sygnału braku dostępności. Jeżeli nie znalazłeś odpowiedniego regionu, wybierz Własne i wprowadź odpowiednie wartości sygnału wybierania, sygnału dzwonienia, sygnału zajętości oraz sygnału braku dostępności. 18/22

19 Zaleca się stosowanie ustawień domyślnych dla połączeń VoIP. Typ CLID występuje wiele standardów określających identyfikację numeru. Wybierz odpowiedni typ CLID, aby dostosować ustawienia telefonu do obszaru wymaganych parametrów, na którym znajduje się router. Użyj ustawień domyślnych jeżeli nie wiesz jaki jest stosowany standard. Głośność Głośność mikrofonu (1-10) - zmień głośność mikrofonu wprowadzając odpowiednią wartość od 1 do 10. Im większa wartość tym większa głośność. Wzmocnienie (1-10) zmień głośność głośnika wprowadzając odpowiednią wartość od 1 do 10. Im większa wartość tym większa głośność. MISC: Poziom tonu wybierania- ustawienie używane do zmiany głośności sygnału wybierania. Im mniejsza wartość, tym głośniejszy sygnał wybierania. Zaleca się stosowanie ustawień domyślnych. Sygnał dzwonienia - ustawienie używane zmiany częstotliwości sygnału wybierania. Zaleca się stosowanie ustawień domyślnych Tryb DTMF: InBand wybierz tą opcję, gdy Vigor wysyła bezpośrednio ton DTMF jako audio, gdy naciśniesz przycisk klawiatury telefonu. OutBand wybierz tą opcję, gdy Vigor przechwytuje ton naciśniętego przycisku klawiatury telefonu, przekształca w postać cyfrową a następnie przesyła go dalej. Odbiornik dokonuje operacji odwrotnej na podstawie postaci cyfrowej generuje odpowiedni ton. Funkcja jest przydatna w przypadku występowania dużego natłoku w sieci. 19/22

20 SIP INFO- wybierz tą opcję, gdy Vigor przechwytuje ton DTMF, przekształca w format SIP i przesyła go dalej wraz wiadomością SIP. Typ payload (rfc2833) ustawienie dostępne dla trybu OutBand (RFC2833). Wybierz wartość od 96 do 127. Domyślan wartość to /22

21 Stan W stanie połączeń VoIP możesz uzyskać informacje o ważnych informacjach związanych z połączeniami VoIP. Odświeżanie w sek. odstęp czasu pomiędzy odświeżaniem informacji o połączeniach. Kliknij przycisk Odśwież, aby uaktualnić informacje natychmiast. Port dostępne porty dla VoIP: FXS1 i FXS2 (oraz ISDN jeżeli router posiada interfejs ISDN) Stan pokazuje status połączenia VoIP: IDLE funkcja VoIP jest nieużywana w danym momencie (możliwość wykonania lub odebrania połączenia). HANG_UP połączenie nie jest zestawione (sygnał zajętości). CONNECTING użytkownik wykonuje połączenie wychodzące. WAIT_ANS rozpoczęcie połączenie i oczekiwanie na odpowiedź strony odległej. ALERTING połączenie przychodzące. ACTIVE - rozpoczęcie połączenia VoIP. Kodek pokazuje aktualnie wybrany kodek dla danego połączenia. ID partnera identyfikator peer ID dla połączeń przychodzących lub wychodzących (adres IP lub nazwa domeny). Czas czas trwania połączenia. 21/22

22 Tx Pkts - liczba wysłanych pakietów podczas połączenia. Rx Pkts - liczba odebranych pakietów podczas połączenia. Rx utrata liczba straconych pakietów podczas połączenia. Rx Jitter (ms) jitter (różnica opóźnienia) otrzymywanych pakietów głosowych. Poł. przych. - licznik połączeń przychodzących. Poł. wych. licznik połączeń wychodzących. Wzmocnienie siła głosu obecnego połączenia. Log pokazuje logi z ostatnich połączeń VoIP. 22/22
