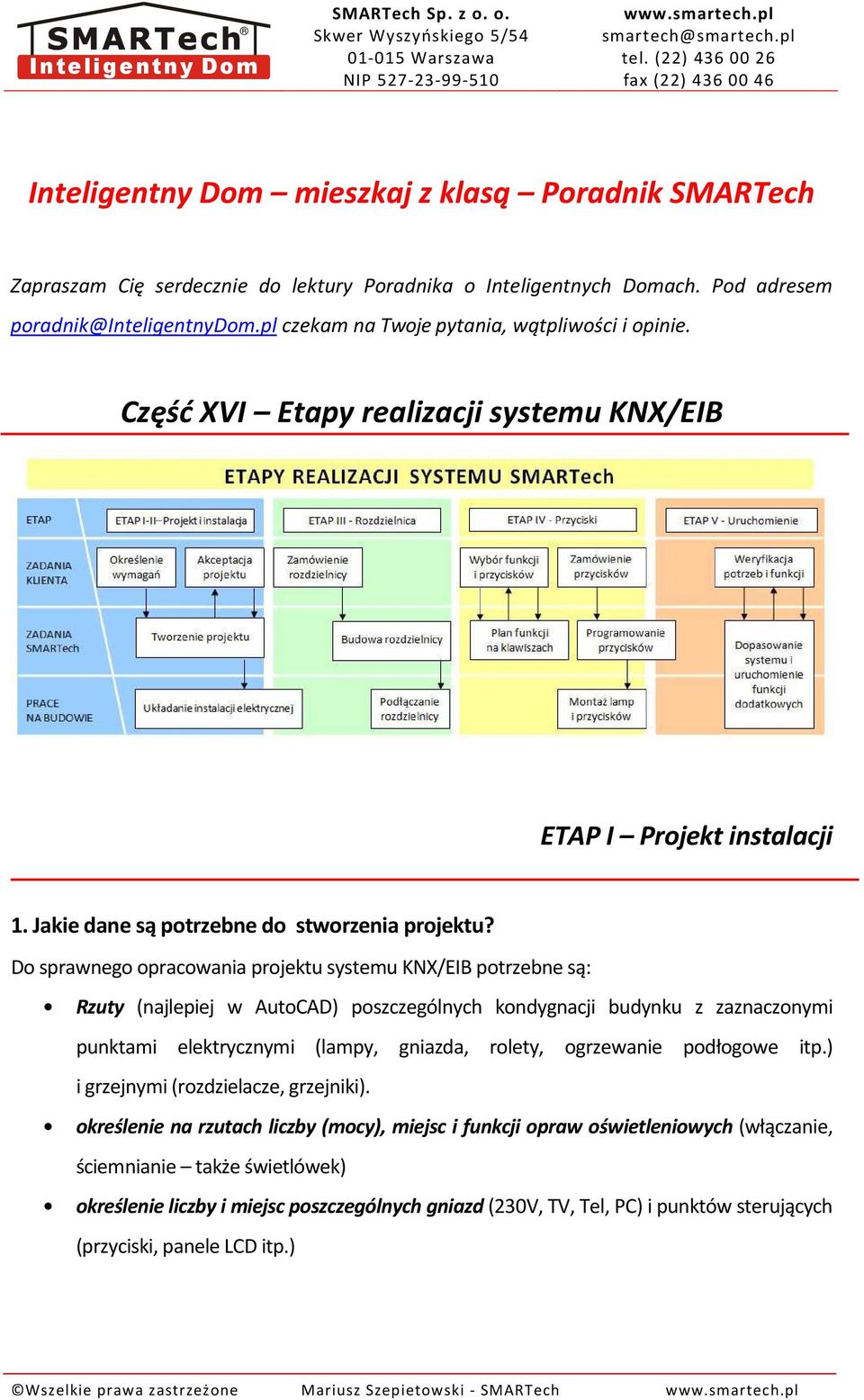

1 mieszkaj z klasą Poradnik SMARTech Zapraszam Cię serdecznie do lektury Poradnika o Inteligentnych Domach. Pod adresem poradnik@inteligentnydom.pl czekam na Twoje pytania, wątpliwości i opinie. Część XVI Etapy realizacji systemu KNX/EIB ETAP I Projekt instalacji 1. Jakie dane są potrzebne do stworzenia projektu? Do sprawnego opracowania projektu systemu KNX/EIB potrzebne są: Rzuty (najlepiej w AutoCAD) poszczególnych kondygnacji budynku z zaznaczonymi punktami elektrycznymi (lampy, gniazda, rolety, ogrzewanie podłogowe itp.) i grzejnymi (rozdzielacze, grzejniki). określenie na rzutach liczby (mocy), miejsc i funkcji opraw oświetleniowych (włączanie, ściemnianie także świetlówek) określenie liczby i miejsc poszczególnych gniazd (230V, TV, Tel, PC) i punktów sterujących (przyciski, panele LCD itp.) Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

2 miejsca zasilania, pobór mocy i przeznaczenie urządzeń jedno i trójfazowych, jakie należy zasilić oprócz typowych gniazdek i opraw oświetleniowych (ogrzewanie podłóg, luster, podjazdów, wentylatory, kuchnia, piec, klimatyzacja itp.) możliwe miejsca usytuowania rozdzielnic elektrycznych najlepiej w centralnej części domu (np. w garderobie, pod schodami itp.), oraz ich maksymalnych wymiarów (potrzebujemy zwykle pustej ściany o wielkości drzwi) dane kontaktowe do architekta oraz osób innych branż zajmujących się tematami związanymi z zasilaniem czy sterowaniem (automatyka basenu, ogrzewanie, klimatyzacja, rolety, wentylacja, bramy, alarm, AV, PC/Tel) docelowy przydział mocy dla obiektu, typ przewodu zasilającego (liczba żył i przekrój) 2. Co zawiera projekt? Projekt systemu KNX/EIB powinien zawierać: rzuty kondygnacji budynku z zaznaczonymi obwodami elektrycznymi (oświetlenie, gniazda, rolety, przyciski itp.), opis dla elektryków układających instalację, opis zastosowanego w budynku sterowania oświetleniem, ogrzewaniem/klimatyzacją, podgrzewaniem podłóg, schodów zewnętrznych, rynien i podjazdu, opis sterowania bramami, opis integracji z instalacją alarmową, telefoniczną, AV, schematy instalacji i rozdzielnic elektrycznych obliczenia długości i przekrojów przewodów Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

3 ETAP III Rozdzielnica Rozdzielnica to serce instalacji, do niej sprowadzane są wszystkie przewody (zarówno z domu jak również z otoczenia budynku). W rozdzielnicy następuje przekazanie, czyli rozdział energii do poszczególnych gniazd, lamp i innych urządzeń elektrycznych. Rozdzielnice dla Systemu KNX/EIB powinny zawierać: rozłącznik główny pozwalający jednym ruchem wyłączyć prąd w całym domu, w budynkach o większej kubaturze wyłącznik przeciwpożarowy (przycisk umiejscowiony przy wejściu do budynku), odłączający wszystkie obwody poza wybranymi (światła awaryjne, zasilanie pomp) np. w przypadku pożaru, aby Straż mogła rozpocząć gaszenie (Straż odmawia gaszenia budynku pod napięciem), wskaźnik kontroli faz - informuje nas o obecności lub braku którejś z trzech faz, zabezpieczenie przeciwprzepięciowe - budynki wyposażone są w dużą ilość urządzeń zawierających elektronikę bardzo wrażliwą na chwilowe, nagłe skoki napięcia, które mogą doprowadzić do trwałego uszkodzenia urządzenia. Zabezpieczenie to chroni przed uszkodzeniem urządzeń właśnie w takich sytuacjach, zabezpieczenie różnicowoprądowe chroni przed dotykiem pośrednim. Po dotknięciu przez domownika przewodu pod napięciem, automatycznie i w bardzo krótkim czasie zostaje on odłączony. Teoretycznie takie dotknięcie nie będzie odczuwalne. Dodatkowo zabezpieczenie różnicowoprądowe chroni przed pojawieniem się niebezpiecznego napięcia na obudowie urządzenia (np. pralki), urządzenie chroni również przed pożarem, zabezpieczenia nadprądowe - chronią automatycznie odłączając obwód w przypadku zwarcia lub po wykryciu zbyt dużego poboru prądu (np. gdy podłączymy za dużo urządzeń do jednego gniazdka), co chroni przed przeciążeniem i pożarem, Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

4 urządzenia automatyki - wyjścia binarne do załączania lamp, gniazd, bram, wentylacji, ściemniacze lamp, sterowniki rolet, zasilacze, złącza komunikacyjne itd., zaciski do wprowadzenia kilkuset przewodów do skrzyni. ETAP IV Przyciski 4. Jakie są rodzaje przycisków? System KNX/EIB oferuje komfort swobodnego wyboru widocznych w pomieszczeniach urządzeń (przyciski, czujniki ruchu, panele LCD itp.) tak, aby były zgodne z Państwa potrzebami i możliwościami w zakresie funkcji i estetyki. W naszej ofercie znajdują się urządzenia wiodących na świecie producentów (m.in. ABB, Berker, Gira, Hager, Jung, Merten), co jest gwarancją najwyższej jakości. Oprócz standardowych, typowych urządzeń, na bieżąco uzupełniamy ofertę o nowości odpowiadające najświeższym trendom. 5. Jakie przyciski wybrać? Najpierw należy określić, jakie funkcje powinny się w nich znaleźć. Do typowych funkcji należą (w nawiasach podano liczbę klawiszy, jakie zajmuje dana funkcja): włączanie lampy lub gniazda (1) włączanie lampy + regulacja mocy światła (2) sterowanie roletą (żaluzją, karniszem), lub ich grupą (2) otwieranie/zamykanie bramy, furtki, okna dachowego (1) uruchamianie sceny lub funkcji centralnej(1) funkcja OFF - by zgasić wszystkie lampy np. przy wyjściu z pomieszczenia lub przed włączeniem sceny (1) Przykłady scen i funkcji centralnych: sceny: goście, sprzątanie, kawa, film, czytanie, przyjęcie, gotowanie, kolacja, randka, sen (wyłączenie wszystkich lamp, opuszczenie rolet, uzbrojenie alarmu), pobudka, alarm (włączanie lamp na zewnętrz domu, by odstraszyć intruza) Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

5 wyjście z pokoju - wyłącza wszystkie światła wyjście z domu - wyłącza wszystkie światła, opuszcza rolety, zmniejsza ogrzewanie wejście do domu - włącza kilka lamp, podnosi wybrane rolety, zwiększa ogrzewanie opuszczanie/podnoszenie wszystkich rolet załączenie lamp zewnętrznych - możliwe także automatyczne uruchamianie o zmroku Czym można sterować? Sterować można praktycznie wszystkim, a w szczególności: oświetleniem, wentylacją, ogrzewaniem, klimatyzacją, nawilżaczem powietrza, roletami, markizami, zasłonami, żaluzjami, bramami, furtkami, oknami dachowymi, podgrzewaniem rynien i podjazdu (przeciw oblodzeniu), oraz zazbrojeniem alarmu (rozbrojenie należy wykonać z klawiatury). Przykłady użytecznych funkcji pomocniczych: sygnalizacja przepełnienia szamba sygnalizacja otwartego okna (by nie zapomnieć go zamknąć przed wyjściem z domu) sygnalizacja awarii pomp Należy zsumować liczbę klawiszy, jakie są potrzebne, by zrealizować wszystkie oczekiwane funkcje w pomieszczeniu i następnie dobrać preferowany przez Państwo przycisk odpowiedniej wielkości (lub kilka mniejszych). Przy obliczeniach proszę nie zapominać o lampach na zewnątrz domu, które muszą być zapalane np. z salonu (i ew. pilota radiowego używanego w ogrodzie). 6. Jak zaplanować funkcje na klawiszach? Najlepiej, gdy sporządzą Państwo prostą tabelkę (np. w programie MS Excel) według wzoru: Pomieszczenie Klawisz Nazwa obwodu Uwagi (np. nazwa lub opis sceny) Salon 1 (górny lewy) WY 01 Lampa górna 2 (górny prawy) WY 02 Kinkiet 3 R 01 Roleta (góra) 4 R 01 Roleta (dół) 5 OFF Wyjście z pokoju 6 Kawa Scena (roleta w dół, lampa 1 on, lampa 2 off) Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

6 ETAP V Uruchomienie Systemu 7. Jakie dane są potrzebne, aby sprawnie uruchomić System KNX/EIB? Abyśmy mogli sprawnie uruchomić system zgodnie z Państwa oczekiwaniami, musimy je uprzednio dobrze poznać, co oznacza, że niezbędne jest, aby Państwo je dla nas spisali. Do tego celu pomocne mogą okazać się następujące pytania: Jakie funkcje chcą Państwo uruchamiać z pilotów radiowych? - np. brama wjazdowa, brama garażowa, oświetlenie w ogrodzie, Czy i jak system ma reagować na warunki zewnętrzne? - np. włączanie lampy w ogrodzie po zapadnięciu zmroku oraz opuszczanie roleto i obniżanie ogrzewanie po wyjściu z domu, Jakie zdarzenia lub sygnały z innych systemów mają być wprowadzone do Systemu KNX/EIB? - np. sygnał o naruszeniu strefy alarmu, aby włączyć światła i oświetlić intruza, sygnał o otwarciu okna, aby wyłączyć ogrzewanie w danym pomieszczeniu czy też sygnał z alarmu o zalaniu łazienki, aby odciąć dopływ wody do pralki, Jakie sygnały mają być wyprowadzone z Systemu KNX/EIB do systemów zewnętrznych? np. sygnał włączenia pieca, klimatyzatora czy sygnał do komunikatora GSM, Jakie sygnały obecne w Systemie KNX/EIB (także sygnały wprowadzone z innych systemów) mają być pokazane na ekranie komputera/wyświetlacza? (gdy zdecydują się Państwo na komputer czy wyświetlacz) - np. wartości temperatur w poszczególnych pomieszczeniach z możliwością ich zmiany, informacje o otwartych oknach i załączonych urządzeniach specjalnych takich jak pompy. Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech

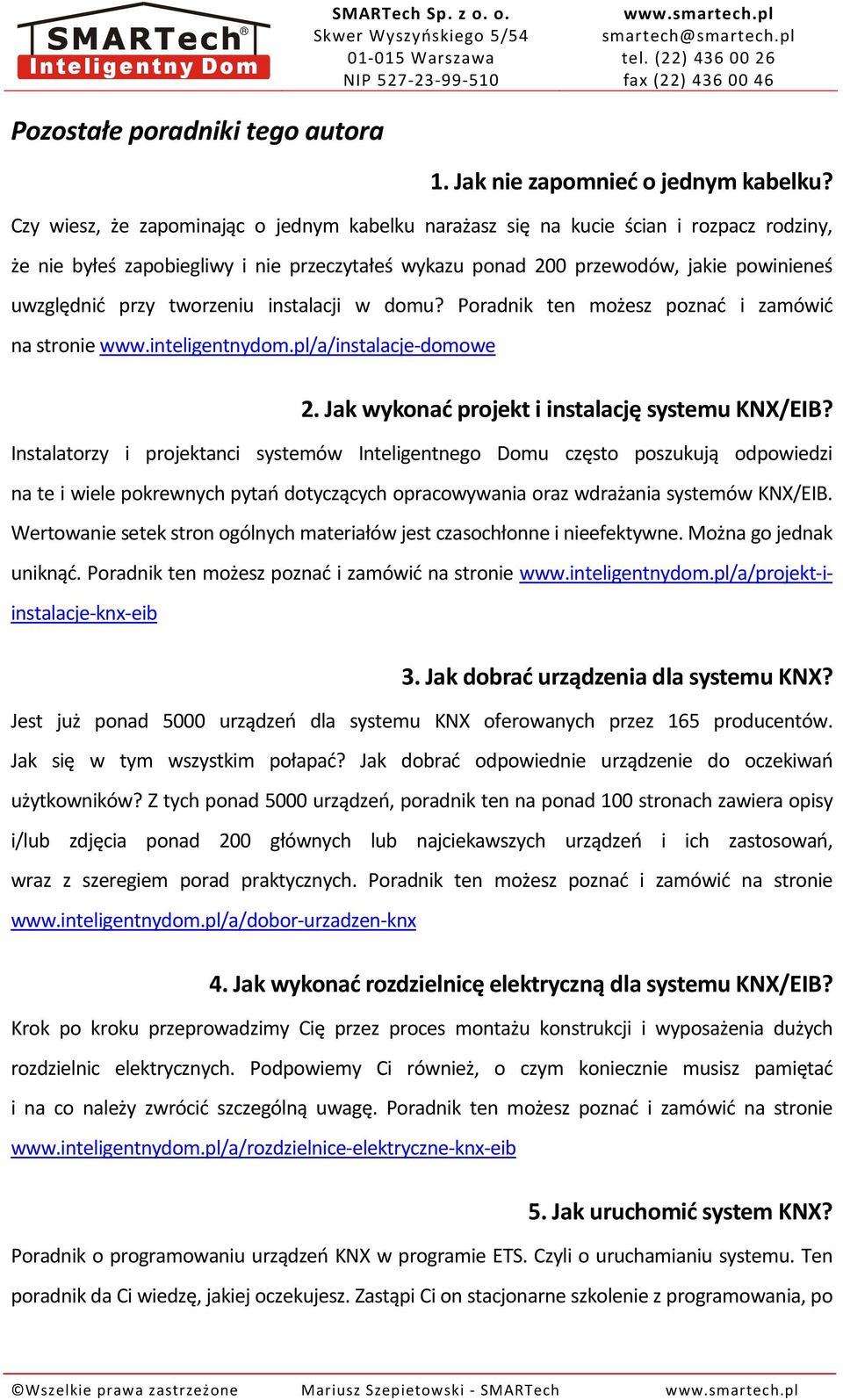

7 Pozostałe poradniki tego autora 1. Jak nie zapomnieć o jednym kabelku? Czy wiesz, że zapominając o jednym kabelku narażasz się na kucie ścian i rozpacz rodziny, że nie byłeś zapobiegliwy i nie przeczytałeś wykazu ponad 200 przewodów, jakie powinieneś uwzględnić przy tworzeniu instalacji w domu? Poradnik ten możesz poznać i zamówić na stronie 2. Jak wykonać projekt i instalację systemu KNX/EIB? Instalatorzy i projektanci systemów Inteligentnego Domu często poszukują odpowiedzi na te i wiele pokrewnych pytań dotyczących opracowywania oraz wdrażania systemów KNX/EIB. Wertowanie setek stron ogólnych materiałów jest czasochłonne i nieefektywne. Można go jednak uniknąć. Poradnik ten możesz poznać i zamówić na stronie 3. Jak dobrać urządzenia dla systemu KNX? Jest już ponad 5000 urządzeń dla systemu KNX oferowanych przez 165 producentów. Jak się w tym wszystkim połapać? Jak dobrać odpowiednie urządzenie do oczekiwań użytkowników? Z tych ponad 5000 urządzeń, poradnik ten na ponad 100 stronach zawiera opisy i/lub zdjęcia ponad 200 głównych lub najciekawszych urządzeń i ich zastosowań, wraz z szeregiem porad praktycznych. Poradnik ten możesz poznać i zamówić na stronie 4. Jak wykonać rozdzielnicę elektryczną dla systemu KNX/EIB? Krok po kroku przeprowadzimy Cię przez proces montażu konstrukcji i wyposażenia dużych rozdzielnic elektrycznych. Podpowiemy Ci również, o czym koniecznie musisz pamiętać i na co należy zwrócić szczególną uwagę. Poradnik ten możesz poznać i zamówić na stronie 5. Jak uruchomić system KNX? Poradnik o programowaniu urządzeń KNX w programie ETS. Czyli o uruchamianiu systemu. Ten poradnik da Ci wiedzę, jakiej oczekujesz. Zastąpi Ci on stacjonarne szkolenie z programowania, po Wszelkie prawa zastrzeżone Mariusz Szepietowski - SMARTech
