ABC pompy ciepła Pompy ciepła NewMiniland GT, Easy Air 2GT (wszystkie modele)

Wielkość: px
Rozpocząć pokaz od strony:

Download "ABC pompy ciepła Pompy ciepła NewMiniland GT, Easy Air 2GT (wszystkie modele)"

Transkrypt

1 ABC pompy ciepła Pompy ciepła NewMiniland GT, Easy Air 2GT (wszystkie modele) 1

2 Spis treści 1. Pompa ciepła ziemia-woda NewMiniLand GT Informacje podstawowe Przeznaczenie Instalacja Montaż pompy ciepła Podłączenie instalacji grzewczych (górnego źródła) Schematy podłączenia pomp ciepła Podłączenie elektryczne Widok listwy zaciskowej Schemat elektryczny pompy ciepła New Miniland GT Schemat podłączenia elementów sterujących pompą ciepła Przykładowy schemat obiegu chłodniczego pompy ciepła Miniland 9 GT Schematy hydrauliczne Schemat przepływu wody kotłowej przez skraplacz pompy ciepła Rozmieszczenie skraplacza oraz parowacza w pompie ciepła Krzywa grzewcza Wykres sprawności Specyfikacja pompy ciepła 6 11kW Specyfikacja pompy ciepła 14 20kW Konserwacja pompy ciepła i systemu grzewczego Pompa ciepła ziemia-woda NewMiniLand Compact GT Rozmieszczenie elementów w pompie ciepła Montaż pompy ciepła Montaż dolnego źródła pompy ciepła Pompa ciepła powietrze woda EasyAir 2GT Eksploatacja i obsługa Opis urządzenia Prawidłowa eksploatacja Nieprawidłowa eksploatacja Zasada działania Dane techniczne pompy ciepła Sprawdzanie oraz przenoszenie urządzenia Schematy podłączenia pompy ciepła EasyAir 2GT Pompa ciepła i kocioł Pompa ciepła i solar Pompa ciepła, solar i kocioł Pompa ciepła, pompa ciepła Klimatyzacja Rekuperacja Przykład zamontowania pompy ciepła w budynku Pompa ciepła powietrze-woda EasyAirSmall 2GT Eksploatacja i obsługa Opis urządzenia Prawidłowa eksploatacja Nieprawidłowa eksploatacja Zasada działania Dane techniczne pompy ciepła Sprawdzanie oraz przenoszenie urządzenia

3 4.8. Schematy podłączenia Usytuowanie pompy ciepła wewnątrz kotłowni Schemat agregatu pompy ciepła Pompa ciepła powietrze-woda EASY AIR BASIC 2 GT Eksploatacja i obsługa Opis urządzenia Prawidłowa eksploatacja Nieprawidłowa eksploatacja Zasada działania Dane techniczne pompy ciepła Konserwacja: Sprawdzanie oraz przenoszenie urządzenia Schematy pompy ciepła Ogólne wymiary Sposób transportu Schemat podłączenia kanałów powietrznych pompy ciepła Zamontowanie pompy wewnątrz budynku Usytuowanie pompy ciepła wewnątrz kotłowni Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pomieszcz Zasilanie pompy ciepła z kotłowni i wyrzut powietrza na zewnątrz Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz Opisy wyprowadzeń pompy ciepła Schemat hydrauliczny pompy ciepła Króćce podłączeniowe Schemat hydrauliczny urządzenia Schemat elektryczny urządzenia

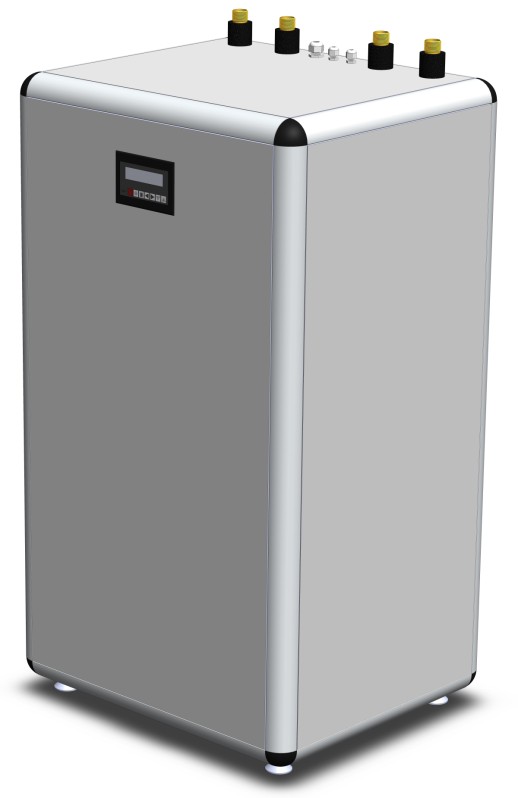

4 1. Pompa ciepła ziemia-woda NewMiniLand GT 4

5 1.1. Informacje podstawowe W konstrukcji pomp ciepła GALMET zastosowane zostały części i podzespoły produkowane przez firmy: Copeland (sprężarki spiralne) Embraco, SWEP (płytowe wymienniki ciepła), a także ALCO CONTROLS, DANFOSS (zawory rozprężne i automatyka ciśnieniowa). Pracą pompy ciepła zarządza regulator pogodowy, Compit lub regulator termostatyczny w powietrznej pompie ciepła. Program sterujący pompy ciepła pozwala na: programowanie pogodowe użytkownik może zaprogramować automatyczne podwyższanie lub obniżanie temperatury w ogrzewanych pomieszczeniach w zależności od temperatury zewnętrznej, programowanie dobowe i tygodniowe użytkownik może zaprogramować różne temperatury: komfortową (np. 22 C) i ekonomiczną (np. 18 C) w różnych porach dnia oraz w poszczególnych dniach tygodnia, programowanie ekonomiczne (oszczędnościowe) użytkownik może zaprogramować intensywne podgrzewanie wody w układzie centralnego ogrzewania oraz ciepłej wody użytkowej w okresach obniżonej taryfy cenowej za energię elektryczną, sterowanie układem kilku źródeł ciepła, np. pompa ciepła z kominkiem, pompa ciepła z kotłem gazowym lub z bateriami słonecznymi, Poglądowy schemat przedstawiający ogólną zasadę działania pompy ciepła 40 C 45 C 75 C 32 C Skraplacz 21bar 3,5bar Zawór rozprężny -10 C Parownik 0 C -3 C 2 C Rys. 1 Schemat poglądowy pracy pompy ciepła 5

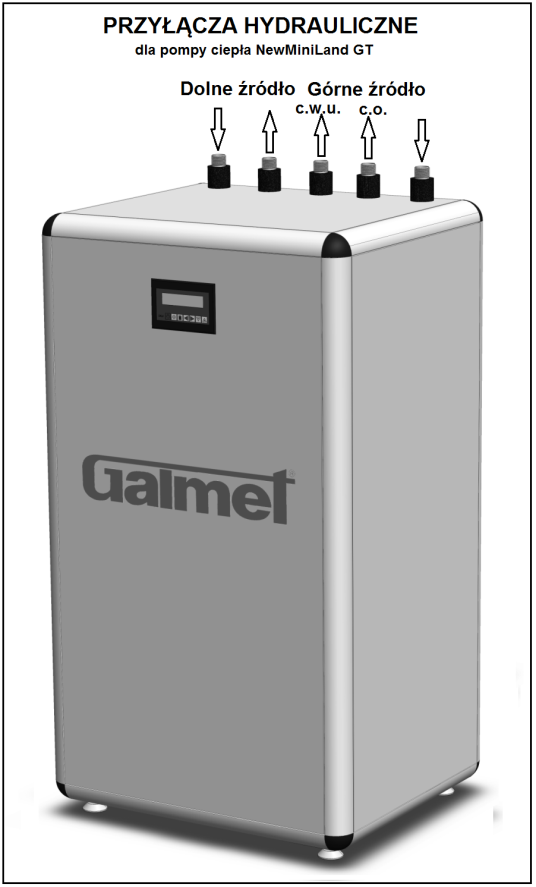

6 1.2. Przeznaczenie Sposoby transportu urządzenia przedstawiają rysunki poniżej przenoszenie urządzenia w inny sposób może spowodować nieodwracalne uszkodzenia urządzenia Instalacja urządzenia : Prawidłowego montażu może dokonać jedynie specjalistyczna firma posiadająca odpowiednią wiedzę oraz posiadająca odpowiednie kwalifikacje obowiązujące w danym kraju! Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy obiegu czynnika chłodniczego mogą wykonywać tylko uprawnieni do tego specjaliści. Prace przy podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowanych elektryków. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia Instalacja Pompa ciepła powinna współpracować z instalacją grzewczą obiektu dostosowaną do niskiego parametru, najlepiej ogrzewaniem podłogowym lub ściennym. Jeżeli pompa ciepła będzie współpracować z instalacją grzejnikową należy uprzednio odpowiednio dobrać i zwymiarować grzejniki na parametr 50/40ºC, jeżeli z jakiegokolwiek powodu grzejniki będą miały wyższy parametr może to skutkować niedogrzaniem obiektu w chłodne dni i wzrostem kosztów eksploatacji urządzenia 6

7 POMPY CIEPŁA w systemie solanka-woda NewMiniLand GT wersja standardowa NewMiniLand GT opcja c.w.u Dostępne modele pomp ciepła w ofercie Galmet Model pompy ciepła Moc grzewcza B0W32 Temp solanki na wejściu 0C temp wody na wyjściu 35 C Pobór mocy kwh NewMiniLand 6 GT 6,84 kw 1,67 NewMiniLand 9 GT 9,63 kw 2,21 NewMiniLand 11 GT 11,05 kw 2,57 NewMiniLand 14 GT 13,6 kw 3,12 NewMiniLand 17 GT 16,25 kw 3,69 NewMiniLand 20 GT 20,4 kw 5,00 7

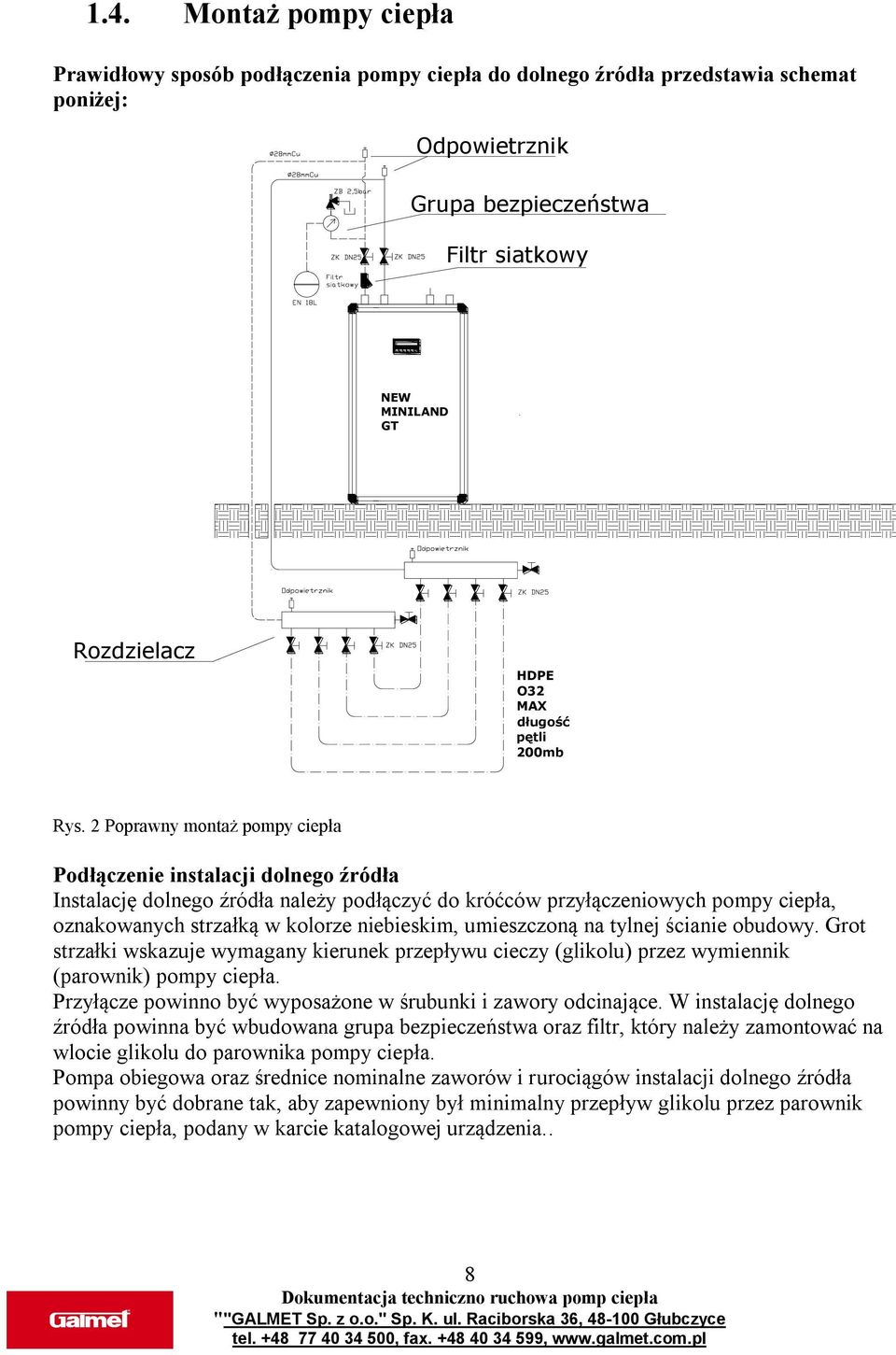

8 1.4. Montaż pompy ciepła Prawidłowy sposób podłączenia Podłączenie pompy dolnego ciepła do źródła dolnego źródła przedstawia schemat poniżej: Odpowietrznik Grupa bezpieczeństwa Filtr siatkowy NEW MINILAND GT Rozdzielacz HDPE O32 MAX długość pętli 200mb Rys. 2 Poprawny montaż pompy ciepła Podłączenie instalacji dolnego źródła Instalację dolnego źródła należy podłączyć do króćców przyłączeniowych pompy ciepła, oznakowanych strzałką w kolorze niebieskim, umieszczoną na tylnej ścianie obudowy. Grot strzałki wskazuje wymagany kierunek przepływu cieczy (glikolu) przez wymiennik (parownik) pompy ciepła. Przyłącze powinno być wyposażone w śrubunki i zawory odcinające. W instalację dolnego źródła powinna być wbudowana grupa bezpieczeństwa oraz filtr, który należy zamontować na wlocie glikolu do parownika pompy ciepła. Pompa obiegowa oraz średnice nominalne zaworów i rurociągów instalacji dolnego źródła powinny być dobrane tak, aby zapewniony był minimalny przepływ glikolu przez parownik pompy ciepła, podany w karcie katalogowej urządzenia.. 8

9 Rozdzielacz dolnego źródła Przekrój przez kolektor poziomy (układ rur w wykopie) Rury (PEHD 32/3 mm) kolektora ziemnego PEHD 32/3mm PEHD 32/3mm PEHD 32/3mm PEHD 32/3mm PEHD 32/3mm Podłoże przygotowane z piasku lub sypkiej ziemii Rys. 3 Rozdzielacz dolnego źródła oraz rozmieszczenie przewodów Wydajność cieplna dolnego źródła kolektora płaskiego: Gleba średnio wilgotna (glina) Rodzaj pompy ciepła Moc B0/W35 [kw] Średnica rury Długość rury Ilość glikolu potrzebna do wypełnienia rury [l] Miniland 6 GT 6,84 PE 32 ~500 mb ~265 Miniland 9 GT 9,36 PE 32 ~600 mb ~318 Miniland 11 GT 11,05 PE 32 ~800 mb ~425 Miniland 14 GT 13,60 PE 32 ~1000 mb ~531 Miniland 17 GT 16,25 PE 32 ~1300 mb ~670 Miniland 20 GT 20,4 PE 32 ~1500 mb ~795 Gleba wilgotna z wysokim poziomem wód gruntowych Rodzaj pompy ciepła Moc B0/W35 [kw] Średnica rury Długość rury Ilość glikolu potrzebna do wypełnienia rury [l] Miniland 6 GT 6,84 PE 32 ~300 mb ~159 Miniland 9 GT 9,36 PE 32 ~400 mb ~212 Miniland 11 GT 11,05 PE 32 ~500 mb ~265 Miniland 14 GT 13,60 PE 32 ~600 mb ~318 Miniland 17 GT 16,25 PE 32 ~800 mb ~425 Miniland 20 GT 20,4 PE 32 ~1000 mb ~531 9

10 Powrót Zasilanie Rozdzielacz dolnego źródła Schemat napełniania oraz odpowietrzania dolnego źródła Odpowietrzanie instalacji dolnego źródła Pompa odpowietrzająca Stacja napełniająca np: Omnigena JY 1000 NEW MINILAND GT Roztwór glikolu etylenowego 33% (-15 ) Zbiornik glikolu Rozdzielacz HDPE O32 MAX długość pętli 200mb Rys. 4 Schemat napełniania Widok rozdzielacza solanki wraz z układem rur Instrukcja napełniania oraz odpowietrzania dolnego źródła: - podłączamy pompę lub stację odpowietrzająca do kolektora zbiorczego solanki zgodnie z rys. powyżej - zakręcamy obiegi pętli dolnego źródła oraz zawory na pompie ciepła. - odkręcamy jeden obieg solanki, uruchamiamy pompę napełniającą, oraz uzupełniamy glikol w pojemniku aby nie dopuścić do zapowietrzenia instalacji. Identycznie postępujemy kolejno z pozostałymi pętlami dolnego źródła ( czas odpowietrzania jednej pętli ok. 1,5godz. ) Rys. 5 Pętle rozdzielacza - ostatnim krokiem jest odpowietrzenie obiegu pompy ciepła i rozdzielaczy dolnego źródła zakręcamy wszystkie pętle dolnego źródła i odkręcamy zawory na pompie ciepła, odpowietrzamy ustawiamy ciśnienie wstępne pracy dolnego źródła. 10

11 1.5. Podłączenie instalacji grzewczych (górnego źródła) Instalację górnego źródła należy podłączyć do króćców przyłączeniowych pompy ciepła, oznakowanych strzałką w kolorze czerwonym, umieszczoną na tylnej ścianie obudowy. Grot strzałki wskazuje wymagany kierunek przepływu wody kotłowej przez wymiennik (skraplacz) pompy ciepła. Przyłącze powinno być wyposażone w śrubunki i zawory odcinające. W instalację górnego źródła powinna być wbudowana grupa bezpieczeństwa oraz filtr, który należy zamontować na wlocie wody kotłowej do skraplacza pompy ciepła. Sterownik pompy ciepła posiada zaprogramowany priorytet podgrzewania ciepłej wody użytkowej. Rozdziału wody kotłowej na c.o. i c.w.u. można dokonać instalując za pompą obiegową zawór trójdrożny z siłownikiem lub stosując dwie pompy obiegowe z zaworami zwrotnymi. Zarówno pompy obiegowe, jak też średnice nominalne zaworów i rurociągów instalacji górnego źródła powinny być dobrane tak, aby zapewniony był minimalny przepływ wody kotłowej przez skraplacz pompy ciepła, podany w karcie katalogowej. Na wylotach wody kotłowej z pomp obiegowych należy dodatkowo zamontować zawory zwrotne. Schemat podłączenia górnego źródła NEW MINILAND GT Rys. 6 Schemat podłączenia górnego źródła 11

12 1.6. Schematy podłączenia pomp ciepła Ogrzewanie bez c.w.u. Ogrzewanie budynku z wykorzystaniem czujnika zewnętrznego ( regulacja pogodowa), istnieje możliwość zamontowania automatyki regulacyjnej dla poszczególnych obwodów grzewczych, lecz należy pamiętać że min 40% obiegu grzewczego musi być pozostawione bez regulacji Pompa w celu ciepła poprawnego ogrzewanie działania pompy ciepła. Tzew NEW MINILAND GT HDPE O32 MAX długość pętli 200mb Rys. 7 Schemat podłączenia pompy ciepła 12

13 Ogrzewanie + cwu Ogrzewanie budynku z wykorzystaniem czujnika zewnętrznego ( regulacja pogodowa), istnieje możliwość zamontowania automatyki regulacyjnej dla poszczególnych obwodów grzewczych, lecz należy pamiętać że min 40% obiegu grzewczego musi być pozostawione bez regulacji w celu poprawnego działania pompy ciepła. W tym przykładzie możliwe jest również przygotowanie cwu przez pompę ciepła, polecamy zasobniki typu maxi gdyż aby pompa ciepła poprawnie współpracowała z wężownicą w zasobniku na każdy 1kWmocy urządzenia niezbędne jest 0,25 0,3 m² powierzchni wymiany ciepła. Tzew Pompa ciepła ogrzewanie + cwu Zasobnik cwu Pow węż min 3,8m2 NEW MINILAND GT 300l Tcwu T HDPE O32 MAX długość pętli 200mb Rys. 8 Schemat podłączenia pompy ciepłą Dobór powierzchni wężownicy do pompy ciepła Model pompy ciepła Powierzchnia wężownicy (minimalna zalecana) Czas nagrzewania (10-50ºC)zbiornika maxi 300l New MiniLand 6 GT 1,5m ² 2,2 h New MiniLand 9 GT 2,2m ² 1,5 h New MiniLand 11 GT 2,7m ² 1,20 h New MiniLand 14 GT 3,5m ² 1 h New MiniLand 17 GT 4,2m ² 50 min 13

14 Ogrzewanie obieg mieszany + bufor Ogrzewanie budynku z wykorzystaniem czujnika zewnętrznego ( regulacja pogodowa), istnieje możliwość zamontowania automatyki regulacyjnej dla poszczególnych obwodów grzewczych, lub obiegu mieszanego składającego się z ogrzewania podłogowego i np. grzejników. Pompa ciepła ogrzewanie obieg mieszany grzejniki+podłogowe Tzew Tbuf T Zasobnik buforowy NEW MINILAND GT min pojemność 6 GT 200l 9 GT 300l 11GT 400l 14GT 500l 17GT 600l HDPE O32 MAX długość pętli 200mb Rys. 9 Schemat podłączenia pompy ciepła Tabela doboru zasobnika buforowego do pompy ciepła Model pompy ciepła Pojemność bufora (minimalna zalecana) Czas nagrzewania (10-50ºC) New MiniLand 6 GT 200l 1,5 h New MiniLand 9 GT 300l 1,5 h New MiniLand 11 GT 400l 2 h New MiniLand 14 GT 500l 2 h New MiniLand 17 GT 600l 2 h 14

15 Ogrzewanie + cwu + bufor Ogrzewanie budynku z wykorzystaniem czujnika zewnętrznego ( regulacja pogodowa), istnieje możliwość zamontowania automatyki regulacyjnej dla poszczególnych obwodów grzewczych lub obiegu mieszanego składającego się z ogrzewania podłogowego i np. grzejników. W tym przykładzie możliwe jest również przygotowanie cwu przez pompę ciepła, polecamy zasobniki typu maxi (SGW(S) ) gdyż aby pompa ciepła poprawnie współpracowała z wężownicą w zasobniku na każdy 1kWmocy urządzenia niezbędne jest 0,25 0,3 m² powierzchni wymiany ciepła. Tzew Pompa ciepła ogrzewanie z buforem + cwu Zasobnik buforowy NEW MINILAND GT Zasobnik cwu 300l Pow węż min 3,8m2 Tcwu T Tbuf T min pojemność 6 GT 200l 9 GT 300l 11GT 400l 14GT 500l 17GT 600l HDPE O32 MAX długość pętli 200mb Rys. 10 Schemat podłączenia pompy ciepła 15

16 Ogrzewanie + cwu + solar + basen Ogrzewanie budynku z wykorzystaniem czujnika zewnętrznego ( regulacja pogodowa), istnieje możliwość zamontowania automatyki regulacyjnej dla poszczególnych obwodów grzewczych lub obiegu mieszanego składającego się z ogrzewania podłogowego i np. grzejników. W tym przykładzie możliwe jest również przygotowanie cwu przez pompę ciepła, istnieje także możliwość podłączenia zestawu solarnego oraz np. basenu. Przygotowanie przez pompę ciepła odbywa się w zasobniku kombinowanym np.: 600/200, jest to układ który z powodzeniem można stosowac w większych obiektach i przy większych mocach grzewczych np. od 20 do 40kW. Tzew Pompa ciepła ogrzewanie z buforem + cwu + solar + basen NEW MINILAND GT kw Tcwu T Tbuf T Zasobnik buforowy min pojemność 20 kw l HDPE O40MAX długość pętli 200mb Rys. 11 Schemat podłączenia pompy ciepłą 16

17 1.7. Podłączenie elektryczne Podłączenie elektryczne powinno być wykonane przez uprawionego elektryka z ważnymi uprawnieniami. Powinno być zanotowane w karcie katalogowej i gwarancyjnej znajdującej się na ostatniej stronie niniejszej instrukcji. Pompa ciepła powinna być zabezpieczona bezpiecznikiem różnicowoprądowym oraz bezpiecznikiem nadmiarowo-prądowym, w zależności od mocy elektrycznej urządzenia wartość bezpieczników nadmiarowo-prądowych została podana w tabeli poniżej. TYP zabezpieczenia TYP pompy ciepła B16 Miniland 6GT B16 Miniland 9GT B20 Miniland 11GT B25 Miniland 14GT B32 Miniland 17GT B32 Miniland 20GT Widok centrali sterującej po zdjęciu obudowy przedniej pompy ciepła Listwa zaciskowa X1-X6 B2 Centrala R R B1 S1 T1 S2 S3 Zasilanie sprężarki 4 x 2,5mm Zasilanie grzałek 5 x 4 mm Rys. 12 Schemat elektryczny 17

18 Widok listwy zaciskowej Opis: - złaczki 1-6 są to wejście sterujące pracą pompy ciepła do których nie wolno podłaczać żadnego napięcia jedynie wolne styki przekaźnika sterującego. 1,2- styk zezwolenia na pracę ( fabryczna nastawa zworka, po usunięciu zworki pompa automatycznie przestaje pracować, blokada ) 3,4 - po zwarciu wejść następuje blokada obiegu C.O. 5,6 po zwarciu wejść następuje blokada realizacji c.w.u ( np. praca solara ) L,N wyjście napięciowe do podłączenia zaworu 3 drożnego do rozdzielenia obiegu co i c.w.u ( podczas realizacji c.w.u na zacisku pojawia się napięcie 230V) PE L N Zezw. na pracę Blokada c.o. Blokada c.w.u. Obieg c.w.u pompa lub zawór 3 drożny z samopowrotem 230V Nie podłączać napięcia! Rys. 13 Schemat podłączenia górnego źródła 18

19 Schemat elektryczny pompy ciepła New Miniland GT Rysunek 1 Pompa ciepła New Miniland GT +cw Inwestor Opracował Sprawdził Projektant Data: Rys. 14 Schemat elektryczny 19

20 Schemat podłączenia elementów sterujących pompą ciepła. Rysunek 2 Pompa ciepła New Miniland GT +cw Inwestor Opracował Sprawdził Projektant Data: Rys. 15 Schemat elektryczny sterowania 20

21 Rury Frigotec DIN DIN Przykładowy schemat obiegu chłodniczego pompy ciepła Miniland 9 GT Rys. 16 Schemat obiegu chłodniczego 21

22 Należy zastosować filtr na zasilaniu skrapalacza i parownika!!! Rury Frigotec DIN DIN1797 Lut twardy LAg5P 1" GZ 1" GZ 1.8. Schematy hydrauliczne Schemat przepływu wody kotłowej przez skraplacz pompy ciepła Nie wolno uruchamiać pompy ciepła bez dokładnie odpowietrzonej instalacji górnego źródła gdyż grozi to uszkodzeniem grzałek i utratą gwarancji!!! Rys. 17 Schemat hydrauliczny 22

23 B80/TH34 1" GZ 1" GZ 1" GZ 1" GZ T dz UPSO 25/ OCu 28mm WILO 1" GZ B25/TH34 WILO UPSO 25/ x4kWh OCu 28mm T gz Czujnik temperatury Tgz należy zamontować na powrocie obiegu C.O Czujnik temperatury Tdz należy zamontować na wlocie obiegu solanki Rozmieszczenie skraplacza oraz parowacza w pompie ciepła Rys. 18 Schemat rozmieszczenia elementów pompy ciepła 23

24 1.9. Krzywa grzewcza W celu optymalnego użytkowania pompy ciepła krzywa grzewcza lub temperatura na wyjściu górnego źródła w całym okresie eksploatacji pompy ciepła powinna być ustawiona możliwe jak najniżej i dopasowana do obiektu. Poniżej przykładowe nastawy krzywej grzewczej które gwarantuja najniższe koszty eksploatacji pompy ciepła. Jeżeli istniejący system grzewczy jest wyposażony tylko w grzejniki będzie to skutkowało wyższymi rachunkami za ogrzewanie w porównaniu do systemu podłogowego o ok. 25%. Krzywa grzewcza T [C.O.] Tmax C.O. T [zewnętrzna] Rys. 19 Krzywa grzewcza Nastawy krzywej grzania : Temp. zewnętrzna Nastawa podłogowe Nastawa grzejniki +10ºC 22ºC 30ºC 0ºC 24ºC 40ºC -10ºC 27ºC 42ºC -20ºC 30ºC 47ºC 24

25 COP Wykres sprawności Współczynnik sprawności COP 5 4,5 4 3,5 3 2,5 Copeland ZH26 2 1,5 1 0,5 0 41,2 43, ,6 49,4 50,1 50,9 Temperatura GZ Rys. 20 Wykres sprawności Tdz stała = 4C na wejściu do pompy ciepła Jak widać na rysunku powyżej wzrost temperatury górnego źródła powoduje znaczący spadek współczynnika COP ( wydajności urządzenia) co skutkuje wzrostem rachunku za grzewanie, najlepszym sposobem na optymalna pracę całego urządzenia jest projekt oraz przemyślana konstrukcja systemu górnego źródła. 25

26 1.11. Specyfikacja pompy ciepła 6 11kW MODEL NEW MINILAND 6 kw 9 kw 11 kw Wydajność cieplna przy kw 6,84 9,63 11,05 B0/W35* Pobór mocy elektrycznej kw 1,67 2,21 2,57 Wydajność cieplna przy kw 6,22 8,87 9,91 B0/W45 * Minimalny przepływ nośnika przez skraplacz (źródło górne) m³/h 0,75 0,81 1,08 Zalecany przepływ nośnika przez skraplacz (źródło górne) m³/h 1,4 1,6 1,8 Minimalny przepływ nośnika przez parownik (źródło dolne) m³/h 1,4 1,5 1,7 Zalecany przepływ nośnika przez parownik (źródło dolne) m³/h 1,6 1,79 2,1 Maksymalne ciśnienie w bar 6 instalacji górnego źródła Maksymalne ciśnienie w bar 2,5 instalacji dolnego źródła Maksymalna temperatura C 60 C górnego źródła Zakres pracy temperatur C -5 / + 20 C dolnego źródła Pompa obiegowa górnego źródła Wyposażenie standardowe Wyposażenie standardowe Pompa obiegowa górnego źródła(wyposażenie standardowe) *(w zależności od rodzaju dolnego źródła na zamówienie) TYP sprężarki Czynnik chłodniczy UPS 15/55 Wyposażenie standardowe UPS 25/65 lub *(UPS 25/80) UPS 25/65 Wyposażenie standardowe UPS 25/65 lub *(UPS 25/80) Wyposażenie standardowe UPS 25/65 Wyposażenie standardowe UPS 25/80 lub *(UPS 25/80) Copeland /Scroll R407C Masa czynnika kg 1,9 1,9 2 Króćce przyłączeniowe GZ źródło górne Cu Króćce przyłączeniowe GZ źródło dolne Cu Centrala sterujaca Compit R420 (na życzenie klienta) Kolor obudowy Srebrny * Zgodnie z europejską normą EN 255 ( B0 temperatura medium na wlocie do pompy ciepła, W35 temperatura medium na wyjściu z pompy ciepła ) 26

27 1.12. Specyfikacja pompy ciepła 14 20kW MODEL NEW MINILAND 14 kw 17 kw 20kW Wydajność cieplna przy kw 13,60 16,25 20,4 B0/W35* Pobór mocy elektrycznej kw 3,12 3,69 5,00 Wydajność cieplna przy kw 12,65 15,8 18,8 B0/W45 * Minimalny przepływ nośnika 1,8 2,2 przez skraplacz (źródło górne) m³/h 1,3 Zalecany przepływ nośnika 2,6 2,8 przez skraplacz (źródło górne) m³/h 2,4 Minimalny przepływ nośnika 2,5 2,8 przez parownik (źródło dolne) m³/h 2,3 Zalecany przepływ nośnika 2,8 3 przez parownik (źródło dolne) m³/h 2,75 Maksymalne ciśnienie w bar 6 instalacji górnego źródła Maksymalne ciśnienie w bar 2.5 instalacji dolnego źródła Maksymalna temperatura C 60 C górnego źródła Zakres pracy temperatur C -5/ + 20 C dolnego źródła Pompa obiegowa górnego źródła Wyposażenie standardowe Wyposażenie standardowe Pompa obiegowa dolnego źródła(wyposażenie standardowe) *(w zależności od rodzaju dolnego źródła na zamówienie) TYP sprężarki Czynnik chłodniczy UPS 25/80 Wyposażenie standardowe UPS 25/80 lub *(UPS 25/80) UPS 25/80 Wyposażenie standardowe UPS 25/80 lub *(UPS 32/100) Wyposażenie standardowe UPS 25/80 Wyposażenie standardowe UPS 32/100 lub *(UPS 32/100) Copeland /Scroll R407C Masa czynnika kg 2,1 2,4 2,9 Króćce przyłączeniowe GZ źródło górne Cu Króćce przyłączeniowe GZ źródło dolne Cu Centrala sterujaca Compit R420 (na życzenie klienta) Kolor obudowy Srebrny * Zgodnie z europejską normą EN 255 ( B0 temperatura medium na wlocie do pompy ciepła, W35 temperatura medium na wyjściu z pompy ciepła ) 27

28 1.13. Konserwacja pompy ciepła i systemu grzewczego Pompa ciepła jest urządzeniem bezobsługowym i nie wymaga konserwacji. Zalecana jest coroczna kontrola stanu instalacji (ciśnień roboczych, odpowietrzenia, pracy pomp obiegowych itp.) oraz kontrola parametrów eksploatacyjnych systemu grzewczego, dokonana przez autoryzowany serwis GALMET. Charakterystyki pomp obiegowych Pompa obiegowa do c.w.u. Pompa górnego źródła 28

29 Pompa dolnego źródła 29

30 UPS 25/65 30

31 2. Pompa ciepła ziemia-woda NewMiniLand Compact GT Pompa ciepła w systemie solanka woda wyposażona w zasobnik do cwu o pojemności 190l. Rys. 21 Pompa NewMiniLand Compact GT Typ Compact 6 Compact 9 Compact 11 Moc grzewcza kw 6,84 9,63 11,05 Pobór mocy kw 1,67 2,21 2,57 COP 4,31 4,36 4,31 Sprężarka Copeland scroll ZH Czynnik R407C chłodniczy Napięcie V 400V 400V 400V 31

32 2.1. Rozmieszczenie elementów w pompie ciepła Rys. 22 Rozmieszczenie elementów pompy ciepła Pompa ciepła wyposażona jest w zasobnik c.w.u. który stanowi integralna część konstrukcji pompy ciepła, urządzenie stanowi praktycznie cały węzeł cieplny i dzięki kompaktowej konstrukcji potrzebuje minimalnej powierzchni pod zabudowę. Urządzenie przeznaczone zarówno do obiektów nowobudowanych jak i termo modernizowanych. 32

33 Rys. 23 Widok wewnętrzny pompy ciepła 2.2. Montaż pompy ciepła Należy zamontować pompę ciepła w pomieszczeniu tak jak na rys. poniżej, zostawiając wolną przestrzeń od bocznych ścian min 60 cm w celu późniejszego serwisowania i przeglądów urządzenia GALMET POMPY CIEPŁA Min 60 cm Min 60 cm Rys.24. Usytuowanie pompy ciepła W celu bezpiecznego i wygodnego montażu pompy ciepła, należy zapoznać się z niniejszą instrukcją. Za wady powstałe w skutek błędnego podłączenia oraz niezgodnego użytkowania pompy ciepła z jej przeznaczeniem producent nie ponosi odpowiedzialności, a urządzenie traci gwarancję. 33

34 2.3. Montaż dolnego źródła pompy ciepła O poprawnym działaniu pompy ciepła decyduję odpowiednio zmontowany i dobrany dolny wymiennik ciepła. W celu odpowiedniego dobrania dolnego źródła należy skontaktować się z producentem urządzenia. Wymiennik wykonujemy z rur PEHD 32/3mm lub większych i łączymy w pętle nie dłuższe niż 100 mb. Kolektor poziomy Rys poprawnie wykonanego dolnego wymiennika. Rury (PEHD 32/3 mm) kolektora ziemnego Podłoże przygotowane z piasku lub sypkiej ziemii Rys. 25. Ułożenie rur w wykopie oraz rozmieszczenie pętli wymiennika poziomego Tabela przedstawiająca średnią wydajność z mb rury ułożonej w kolektorze poziomym Rodzaj ziemi Gleba sucha (piasek) Gleba wilgotna (glina) Gleba mokra (gliniasta) Wysoki poziom wód powierzchniowych Średnia wydajność energetyczna W mb rury W mb rury W mb rury 34
